EL LUGAR GEOMÉTRICO DE LAS RAÍCES Propiedades y lineamientos para su trazado Ogata 3°Ed. cap. 6 ; Kuo 7°Ed. cap. 8.

Presentación del tema: "EL LUGAR GEOMÉTRICO DE LAS RAÍCES Propiedades y lineamientos para su trazado Ogata 3°Ed. cap. 6 ; Kuo 7°Ed. cap. 8."— Transcripción de la presentación:

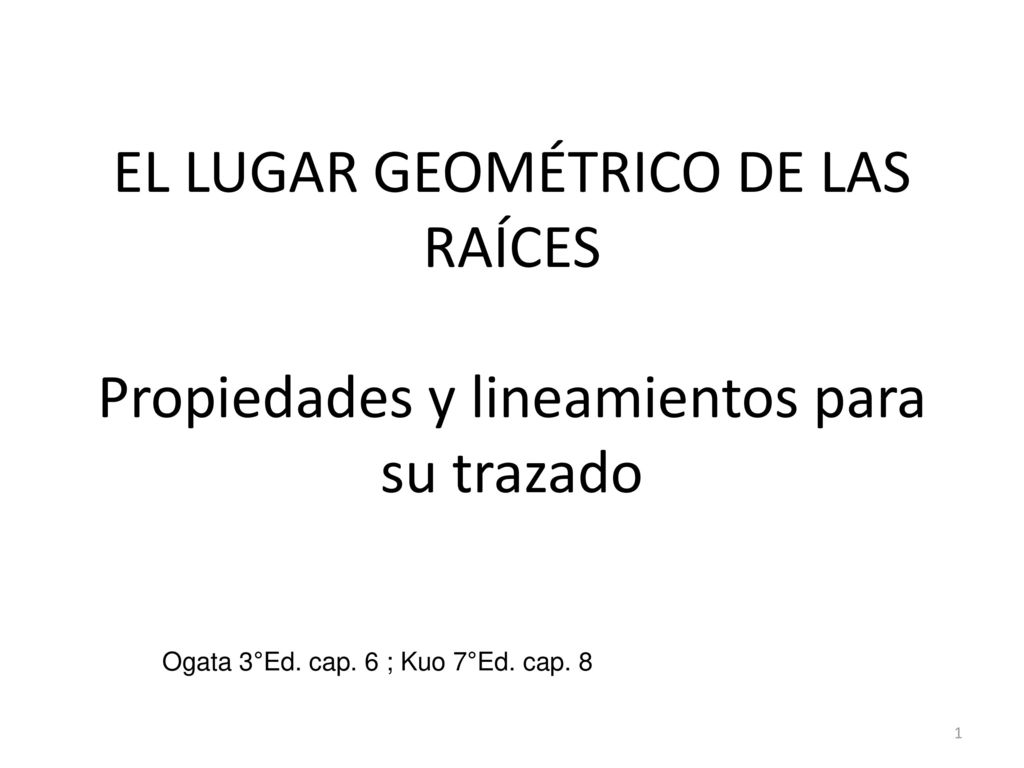

1 EL LUGAR GEOMÉTRICO DE LAS RAÍCES Propiedades y lineamientos para su trazado
Ogata 3°Ed. cap. 6 ; Kuo 7°Ed. cap. 8

2 EL LUGAR GEOMÉTRICO DE LAS RAÍCES (LR)
K G H R Y + - ESTABILIDAD POLOS de T CEROS de la diferencia de retorno (1+KGH)

3 - K + Ejercicio propuesto: R Y
Los polos de lazo cerrado serán los ceros de: (Para encontrar algunos valores de K importantes puede servir Routh-Hurwitz)

4 Mejor Idea: dibujar en el plano S la posición de las raíces

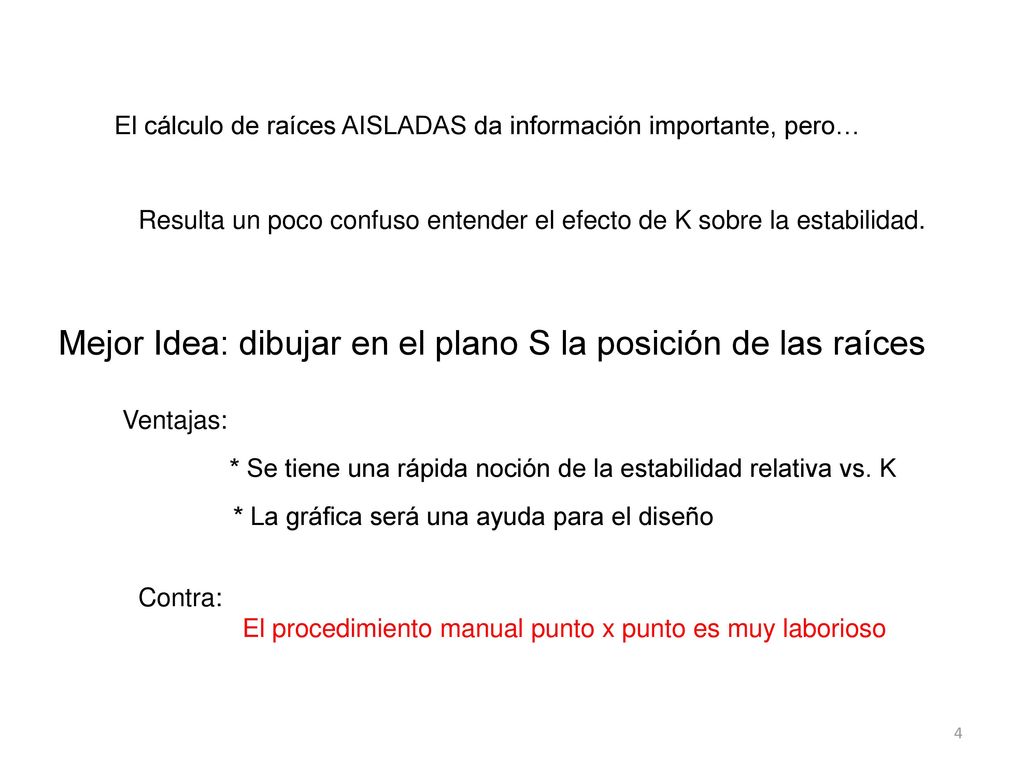

El cálculo de raíces AISLADAS da información importante, pero… Resulta un poco confuso entender el efecto de K sobre la estabilidad. Mejor Idea: dibujar en el plano S la posición de las raíces Ventajas: * Se tiene una rápida noción de la estabilidad relativa vs. K * La gráfica será una ayuda para el diseño Contra: El procedimiento manual punto x punto es muy laborioso

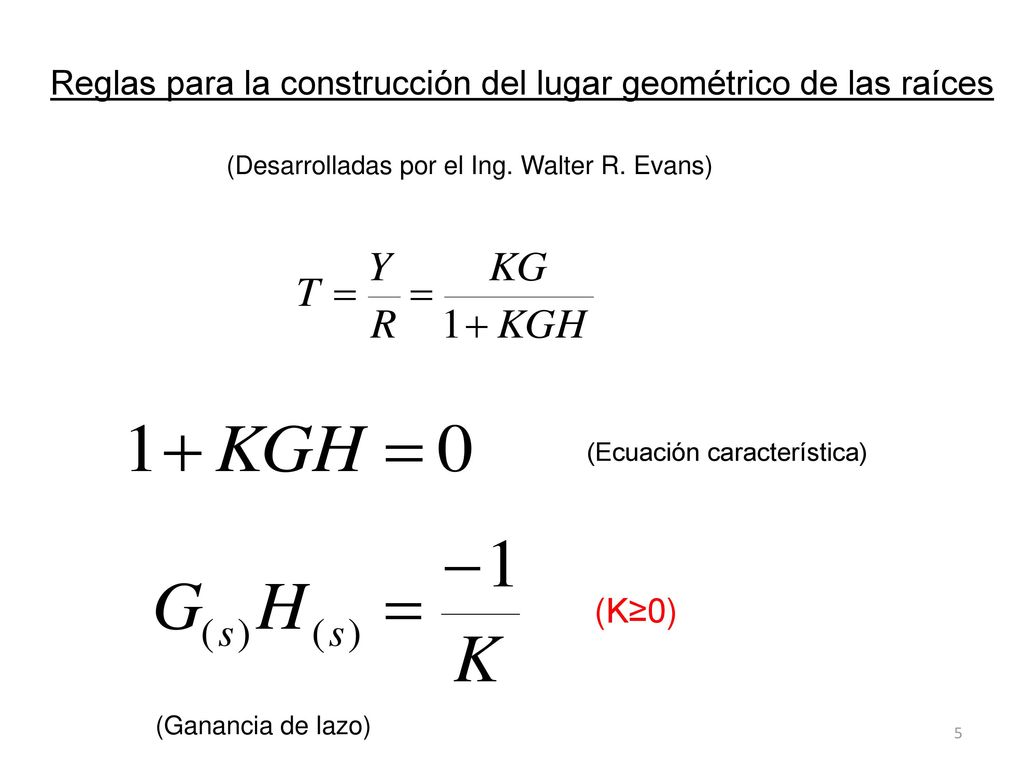

5 Reglas para la construcción del lugar geométrico de las raíces
(Desarrolladas por el Ing. Walter R. Evans) (Ecuación característica) (K≥0) (Ganancia de lazo)

6 Condición de ángulo Condición de módulo (K≥0)
Todo punto que verifique la ecuación característica verifica estas 2 condiciones Condición de ángulo Condición de módulo

7 Lugar de las Raíces directo
Condición de ángulo: Para (K≥0) Lugar de las Raíces directo (Realimentación negativa) Si, en cambio (K≤0) Condición de ángulo: Lugar de las Raíces inverso (Realimentación positiva)

8 Además de la condiciones, de módulo y ángulo
hay otras propiedades del LR Regla 1: Cantidad de ramas del Lugar de las Raíces: igual a la cantidad de polos de GH. Regla 2: las ramas del LR comienzan en polos y terminan en los ceros de GH. Con resulta: y Regla 3: simetría con respecto al eje real. Regla 4: Cantidad de asíntotas: cantidad de polos menos cantidad de ceros de GH. (n-m)

9 Procedimiento para dibujar el Lugar de las Raíces
1) Ubicar los polos y ceros de GH. 2) Ubicar los puntos del eje real que pertenecen al LR. 3) Encontrar los puntos de salida y entrada al eje real. 4) Dibujar las asíntotas y su centroide. 5) Encontrar los puntos de cruce con el eje imaginario. 6) Calcular los ángulos de salida y llegada desde los polos y hacia los ceros de GH. 7) Bosquejo de las ramas del LR.

10 Ejercicio propuesto: K R Y + - LGR para K≥0 LGR para K≤0)

11 Ejemplo 1 K≥0: “lugar directo”

12 Ejemplo 1 K≤0: “lugar inverso”

13 Ejemplo 2 K≥0: “lugar directo”

14 Ejemplo 2 K≤0: “lugar inverso”

15 Variación útil del LGR: “Contorno de las raíces”
El parámetro variable no es el que corresponde a la estructura KGH ó… hay más de un parámetro Variable. K G H R Y + - Ejemplo (Ogata 3ed. Cap. 6.8) Se quiere conocer la ubicación de los polos de T al modificar el valor de “a”, tal vez para distintos valores de K.

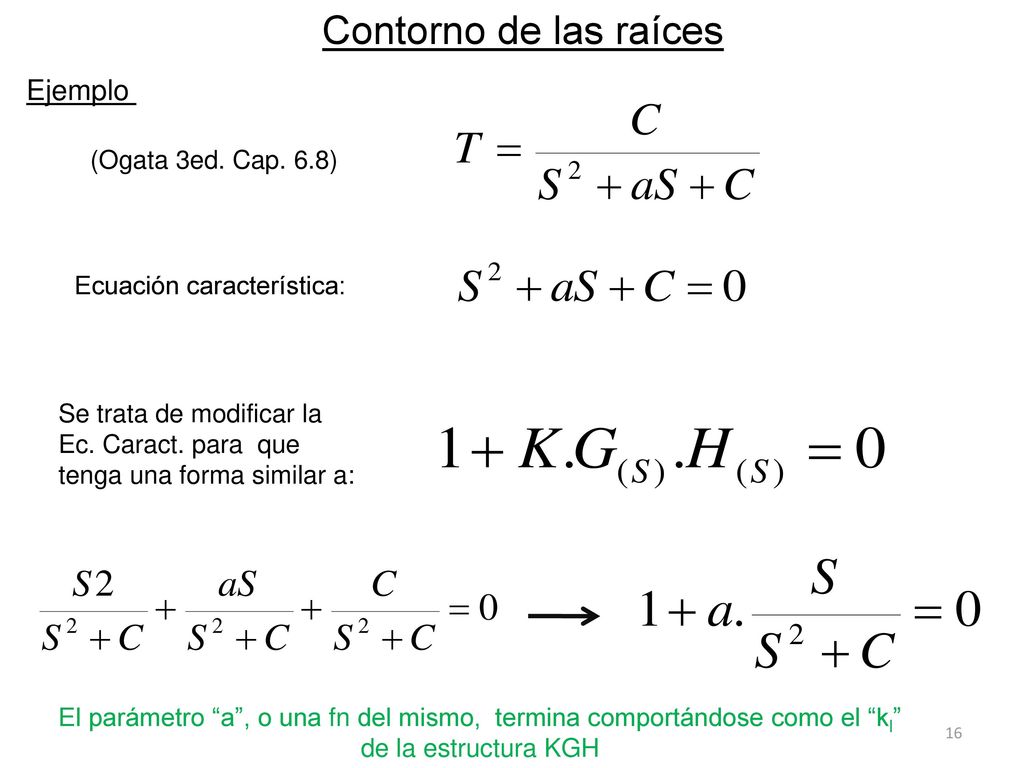

16 Contorno de las raíces Ejemplo (Ogata 3ed. Cap. 6.8)
Ecuación característica: Se trata de modificar la Ec. Caract. para que tenga una forma similar a: El parámetro “a”, o una fn del mismo, termina comportándose como el “kl” de la estructura KGH

17 Contorno de las raíces Para C=4… Ec. Caract.: Ejemplo
(Ogata 3ed. Cap. 6.8) Para C=4… Ec. Caract.: (La posición inicial de los polos se encuentra haciendo a=0 en la expresión de T)

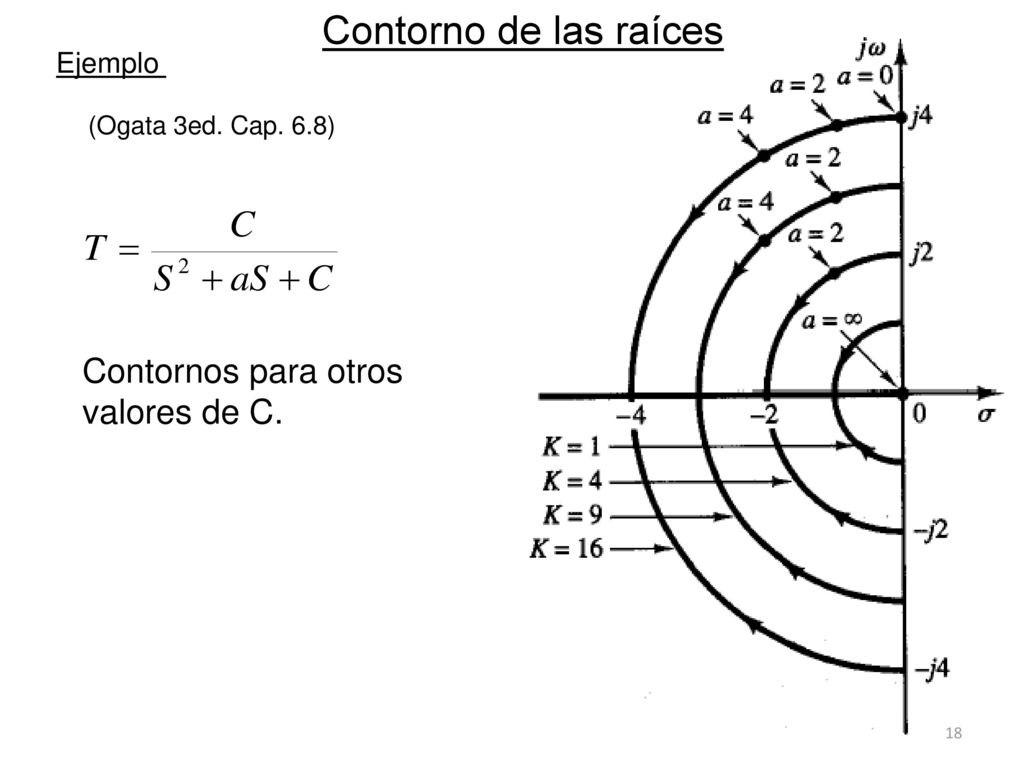

18 Contorno de las raíces Contornos para otros valores de C. Ejemplo
(Ogata 3ed. Cap. 6.8) Contornos para otros valores de C.

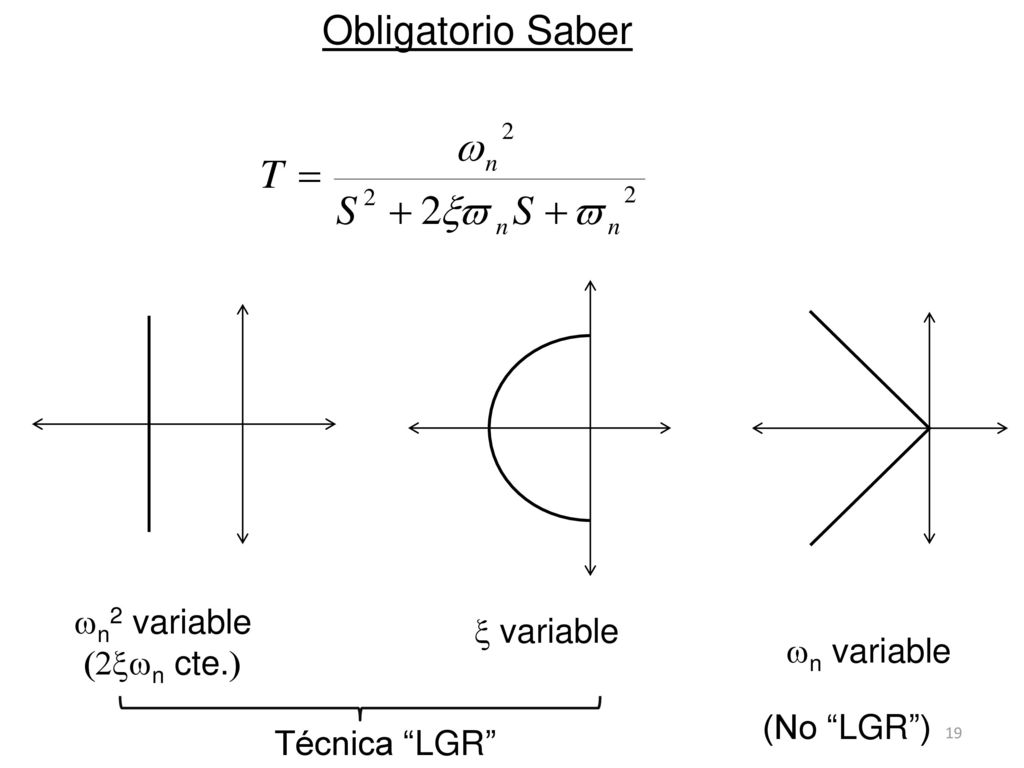

19 Obligatorio Saber wn2 variable x variable (2xwn cte.) wn variable
(No “LGR”) Técnica “LGR”

20 Ejemplos de LGR resueltos (Ogata)

21 Ejemplos de LGR resueltos (Ogata)

22 Ejemplos de LGR resueltos (Ogata)

23 Ejemplos de LGR resueltos (Ogata)

24 Ejemplos de LGR resueltos (Ogata)

25 Ejemplos de LGR resueltos (Ogata)

26 Preguntas interesantes:
¿Cuál es el efecto de los ceros de GH? ¿Cómo se manifiestan en T?

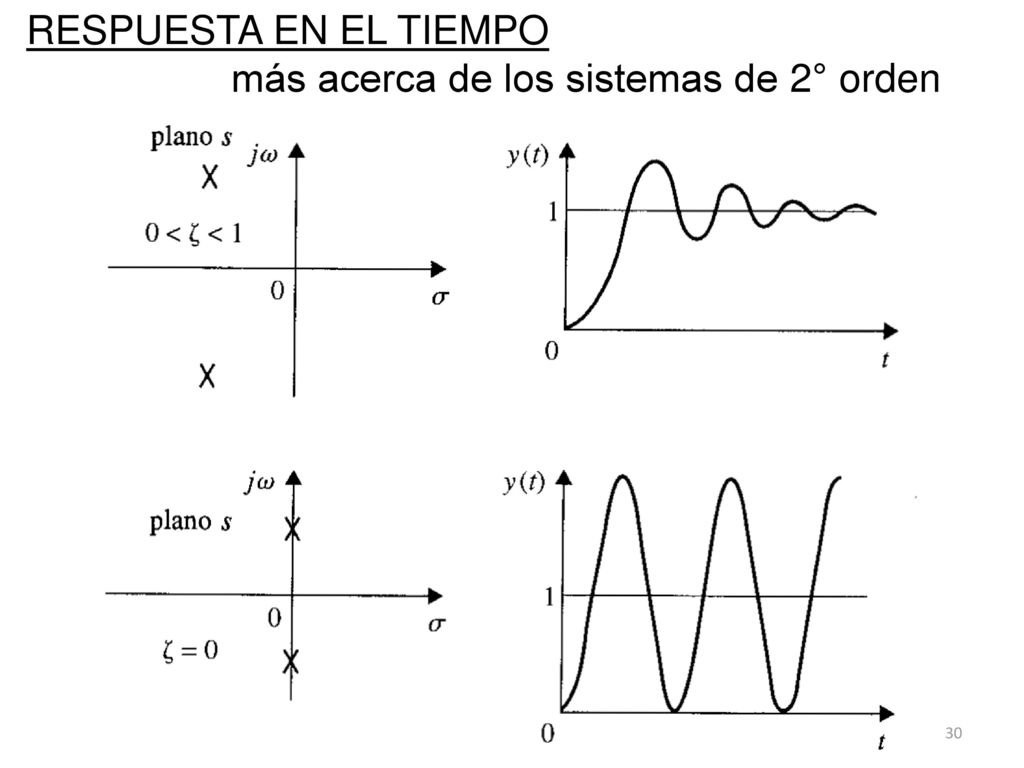

27 más acerca de los sistemas de 2° orden

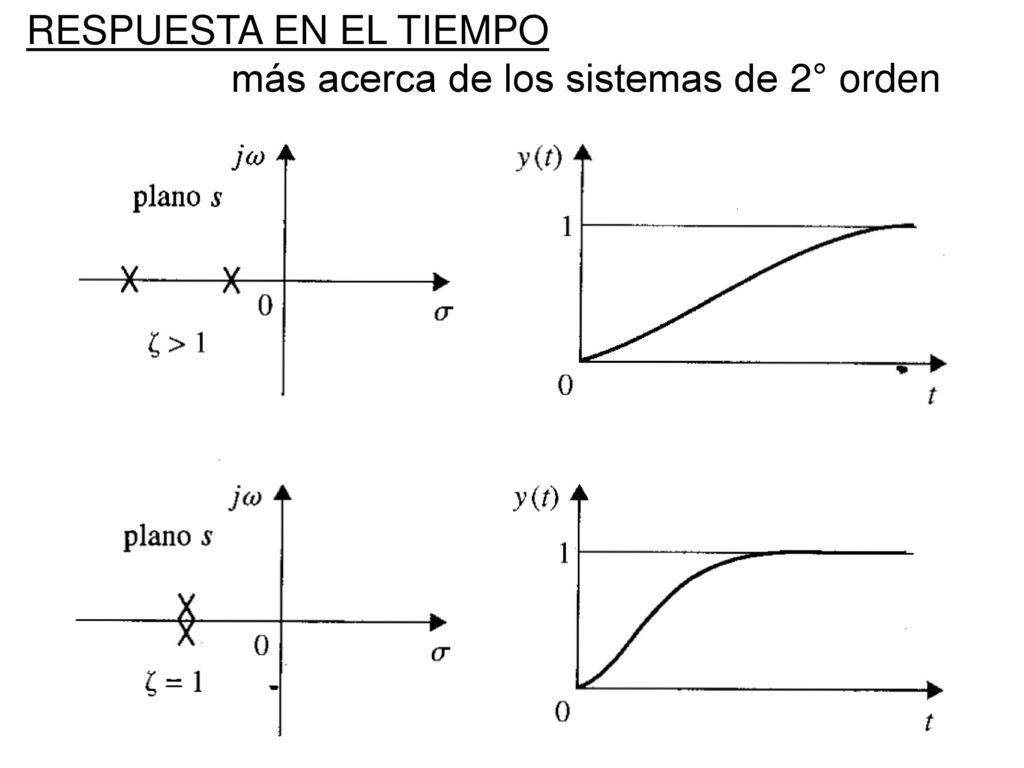

RESPUESTA EN EL TIEMPO más acerca de los sistemas de 2° orden Y K R + - (Ejemplo: modelo Simplificado de motor) (K=1)

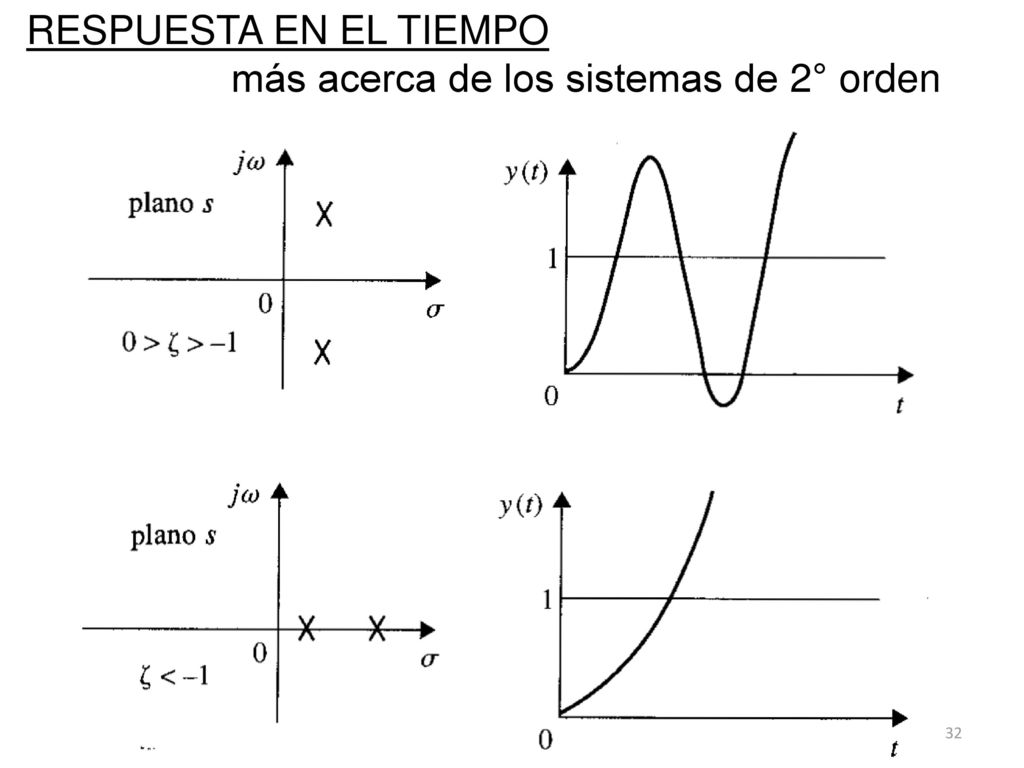

28 RESPUESTA EN EL TIEMPO más acerca de los sistemas de 2° orden

29 RESPUESTA EN EL TIEMPO más acerca de los sistemas de 2° orden

30 RESPUESTA EN EL TIEMPO más acerca de los sistemas de 2° orden

31 RESPUESTA EN EL TIEMPO más acerca de los sistemas de 2° orden

32 RESPUESTA EN EL TIEMPO más acerca de los sistemas de 2° orden

33 Efecto de polos y ceros agregados
RESPUESTA EN EL TIEMPO Efecto de polos y ceros agregados Y K R + - (Ejemplo: modelo Simplificado de motor) (K=1)

34 Efecto de polos y ceros agregados
RESPUESTA EN EL TIEMPO Efecto de polos y ceros agregados Y K R + - (“Sistemas de control automático“, Kuo 7°ed)

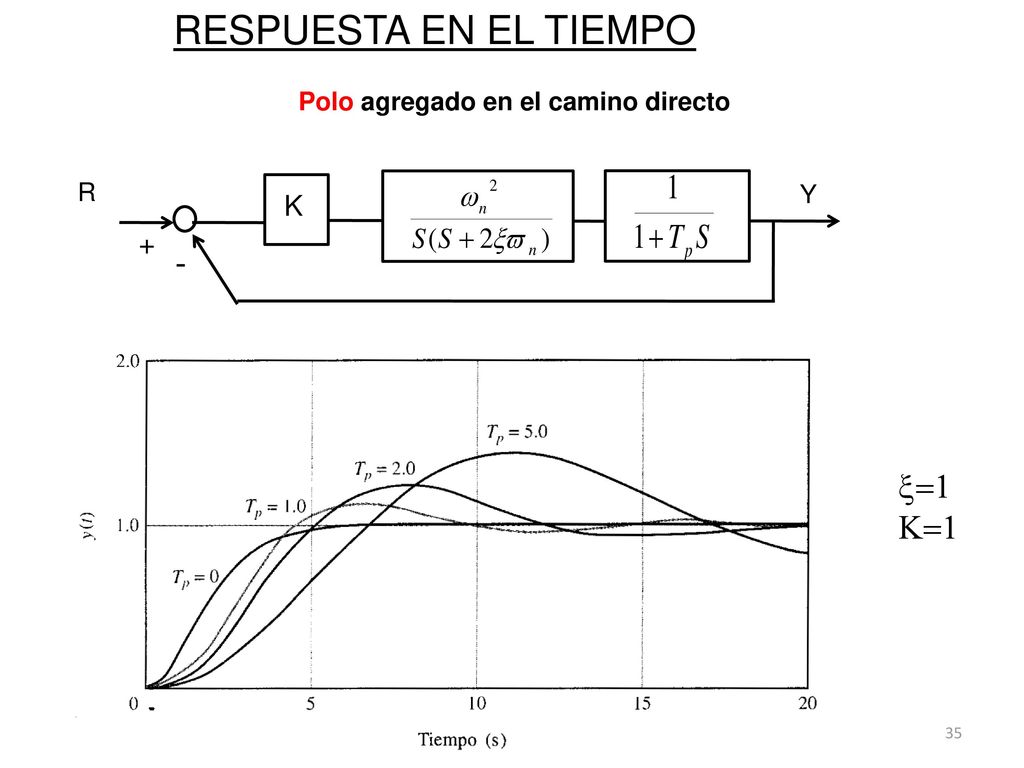

35 RESPUESTA EN EL TIEMPO - =1 K=1 K + Polo agregado en el camino directo
Y K =1 K=1

36 RESPUESTA EN EL TIEMPO =1 K=1 Polo agregado en el camino directo

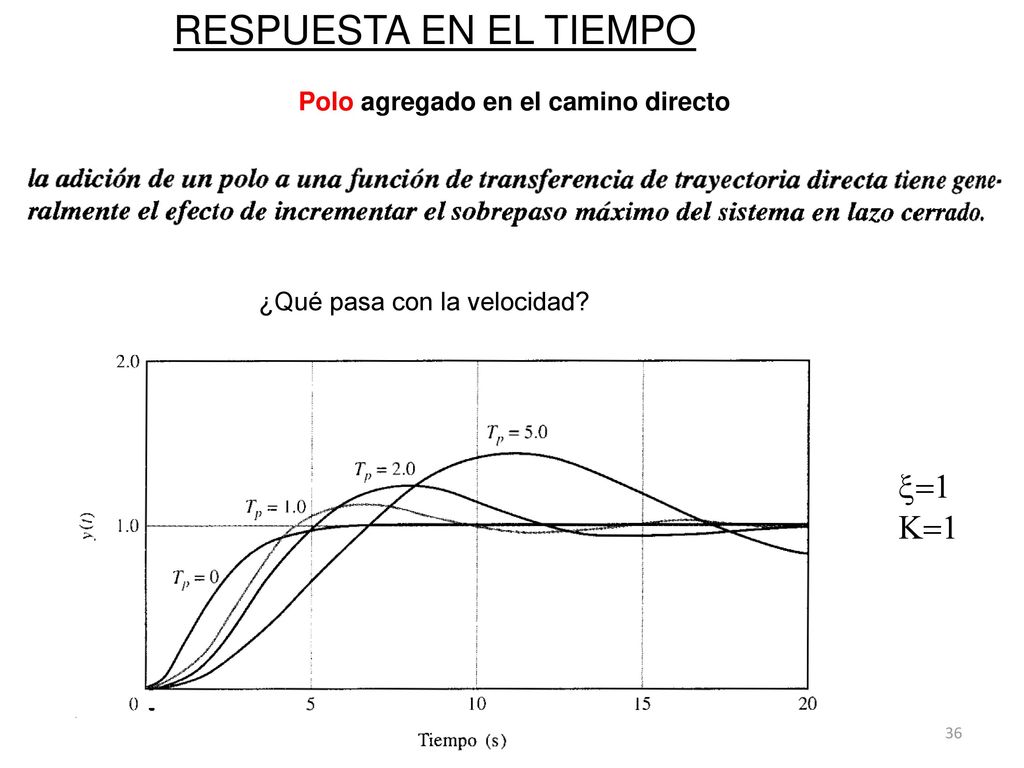

¿Qué pasa con la velocidad? =1 K=1

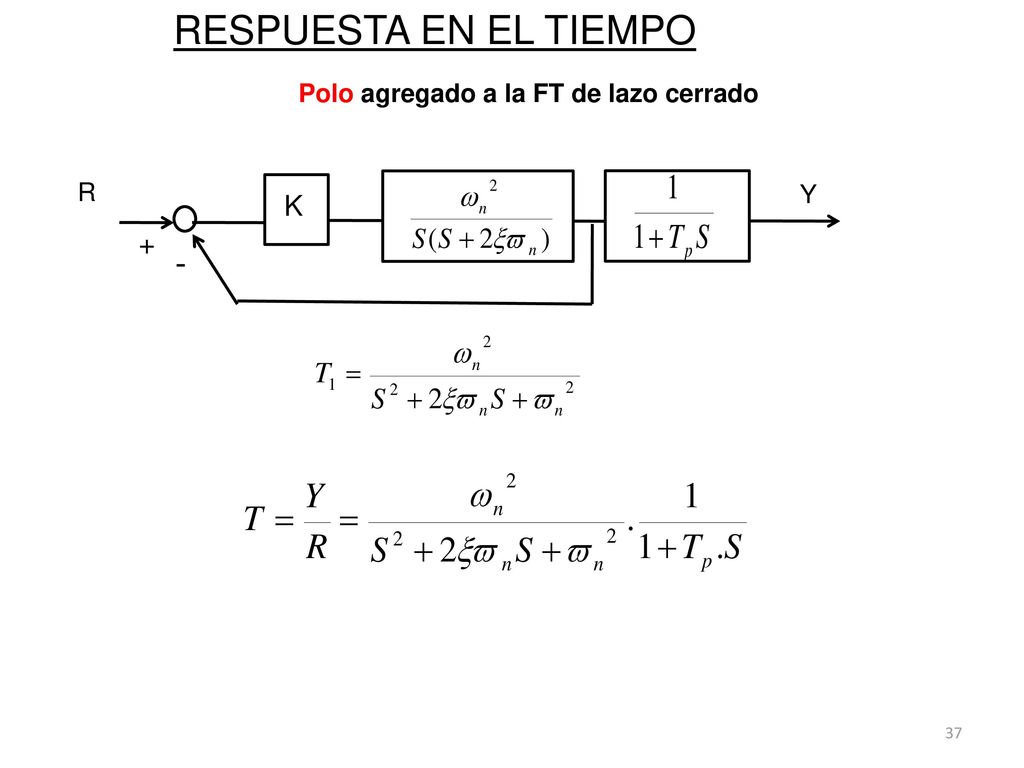

37 RESPUESTA EN EL TIEMPO Polo agregado a la FT de lazo cerrado R + - Y K

38 RESPUESTA EN EL TIEMPO ¿Qué pasa con el sobre-pico?
Polo agregado a la FT de lazo cerrado ¿Qué pasa con el sobre-pico? ¿Qué pasa con la velocidad? =0,5 K=1

39 RESPUESTA EN EL TIEMPO Cero agregado a la FT de lazo cerrado R + - Y K

40 RESPUESTA EN EL TIEMPO - =0,5 K=1 K +
Cero agregado a la FT de lazo cerrado R + - Y K =0,5 K=1

41 RESPUESTA EN EL TIEMPO ¿Qué pasa con el sobre-pico?
Cero agregado a la FT de lazo cerrado ¿Qué pasa con el sobre-pico? ¿Qué pasa con la velocidad? =0,5 K=1

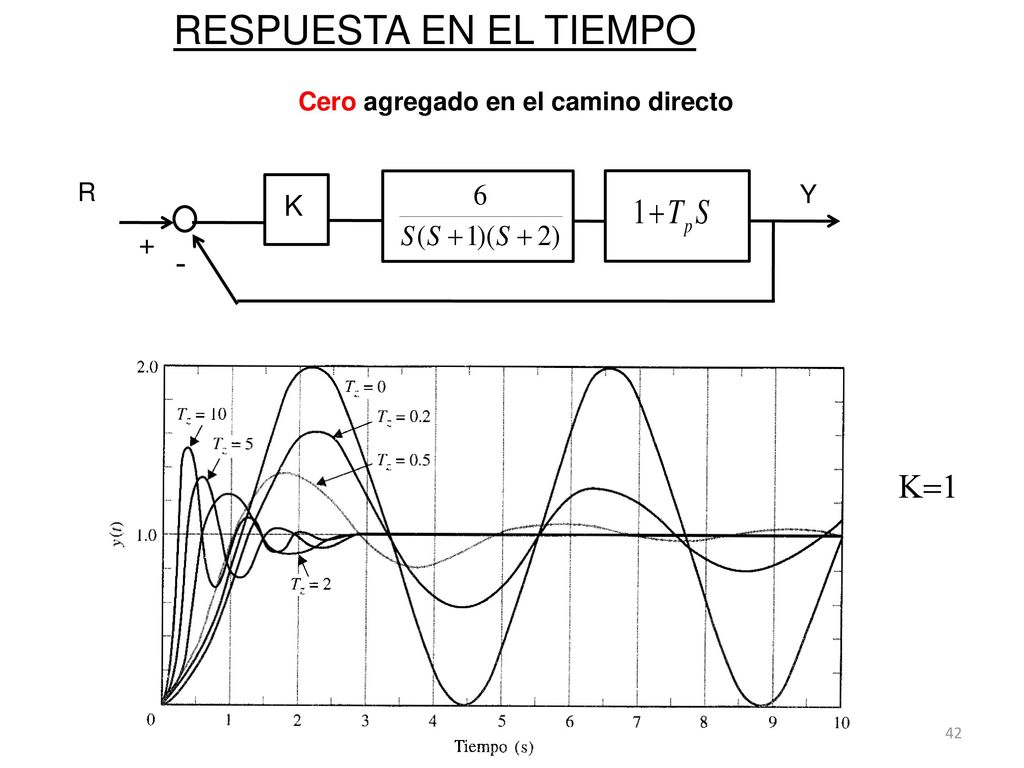

42 RESPUESTA EN EL TIEMPO - K=1 K + Cero agregado en el camino directo R
Y K K=1
