Cambio de Plano. El Punto.

Presentación del tema: "Cambio de Plano. El Punto."— Transcripción de la presentación:

1 Cambio de Plano. El Punto.

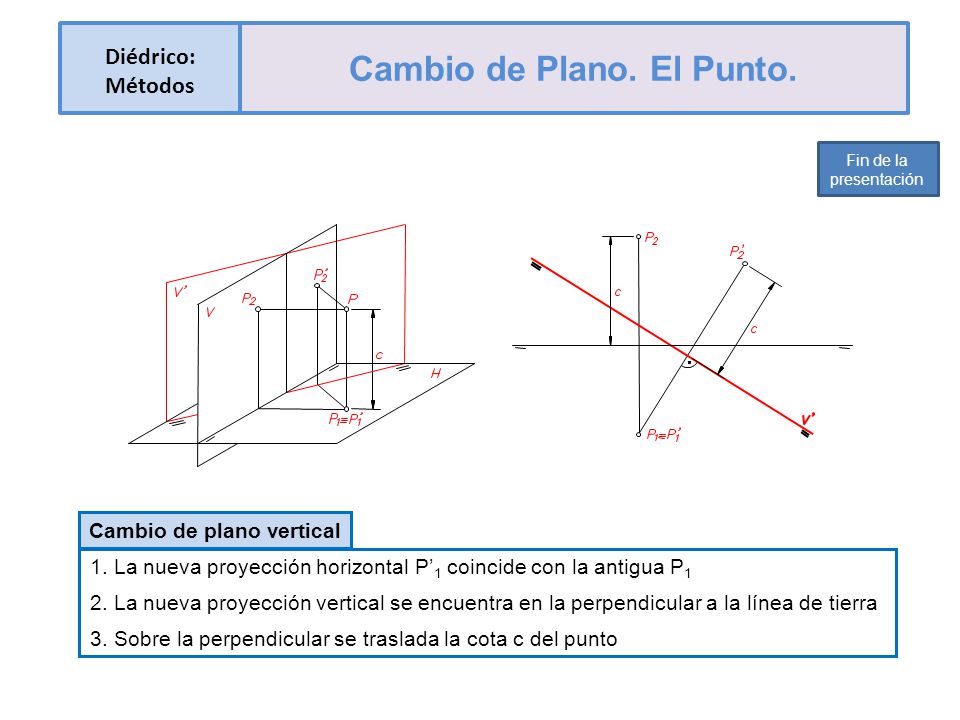

Diédrico: Métodos Cambio de Plano. El Punto. Fin de la presentación Cambio de plano vertical 1. La nueva proyección horizontal P’1 coincide con la antigua P1 2. La nueva proyección vertical se encuentra en la perpendicular a la línea de tierra 3. Sobre la perpendicular se traslada la cota c del punto

2 Cambio de Plano. El Punto II.
Diédrico: Métodos Cambio de Plano. El Punto II. Fin de la presentación Cambio de plano horizontal 1. La nueva proyección vertical P’2 coincide con la antigua P2 2. La nueva proyección horizontal se encuentra en la perpendicular a la línea de tierra 3. Sobre la perpendicular se traslada el alejamiento a del punto

3 Cambio de Plano. El recta.

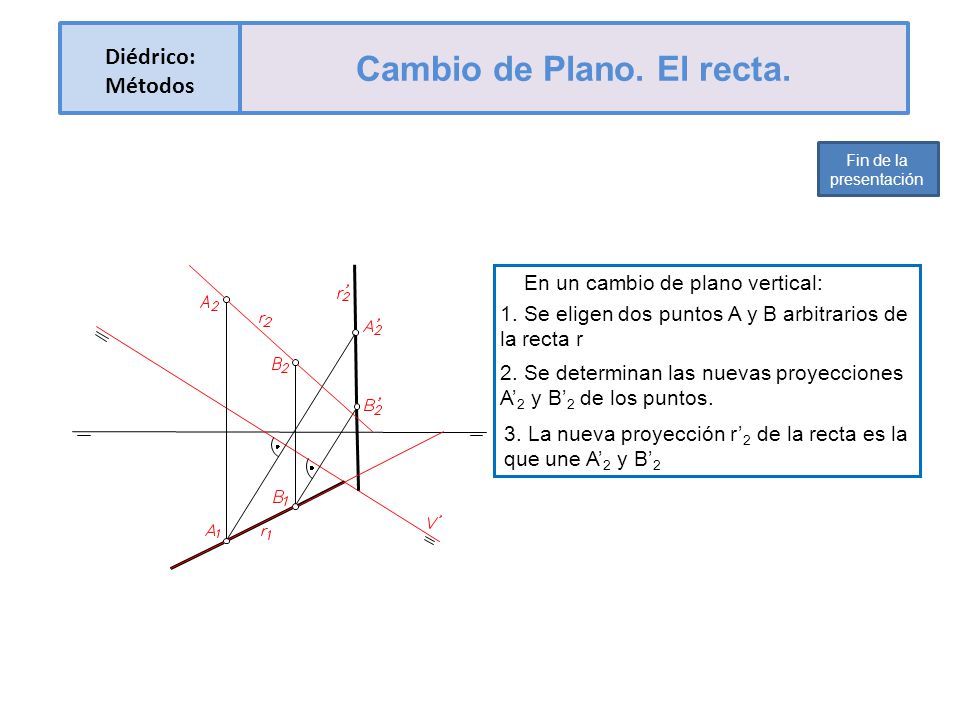

Diédrico: Métodos Cambio de Plano. El recta. Fin de la presentación En un cambio de plano vertical: 1. Se eligen dos puntos A y B arbitrarios de la recta r 2. Se determinan las nuevas proyecciones A’2 y B’2 de los puntos. 3. La nueva proyección r’2 de la recta es la que une A’2 y B’2

4 Cambio de Plano. El Plano.

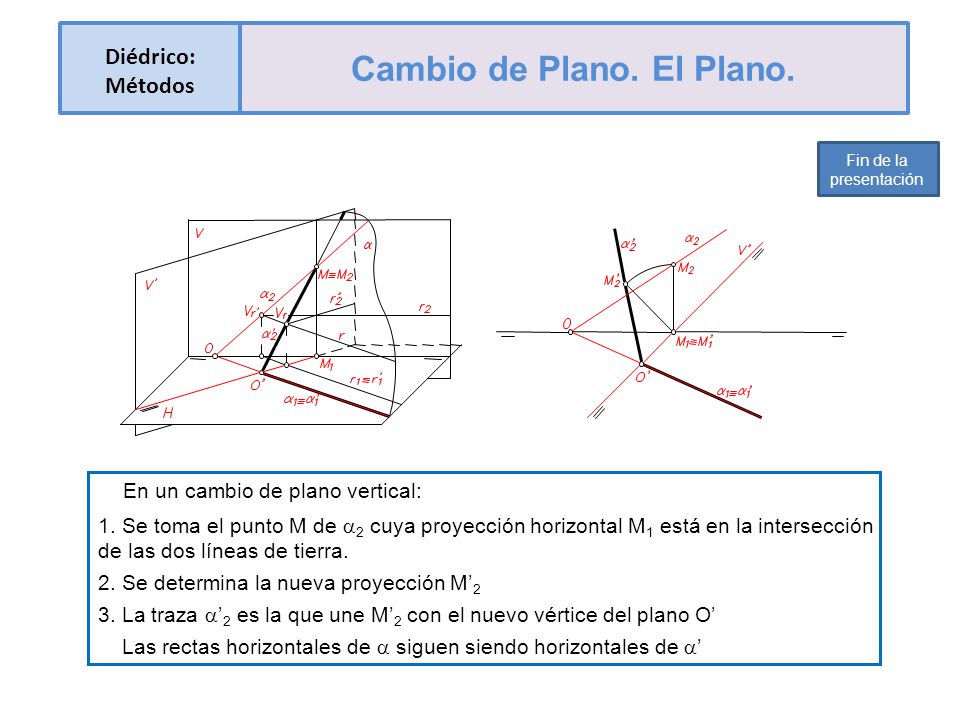

Diédrico: Métodos Cambio de Plano. El Plano. Fin de la presentación En un cambio de plano vertical: 1. Se toma el punto M de a2 cuya proyección horizontal M1 está en la intersección de las dos líneas de tierra. 2. Se determina la nueva proyección M’2 3. La traza a’2 es la que une M’2 con el nuevo vértice del plano O’ Las rectas horizontales de a siguen siendo horizontales de a’

5 Cambio del plano vertical de proyección

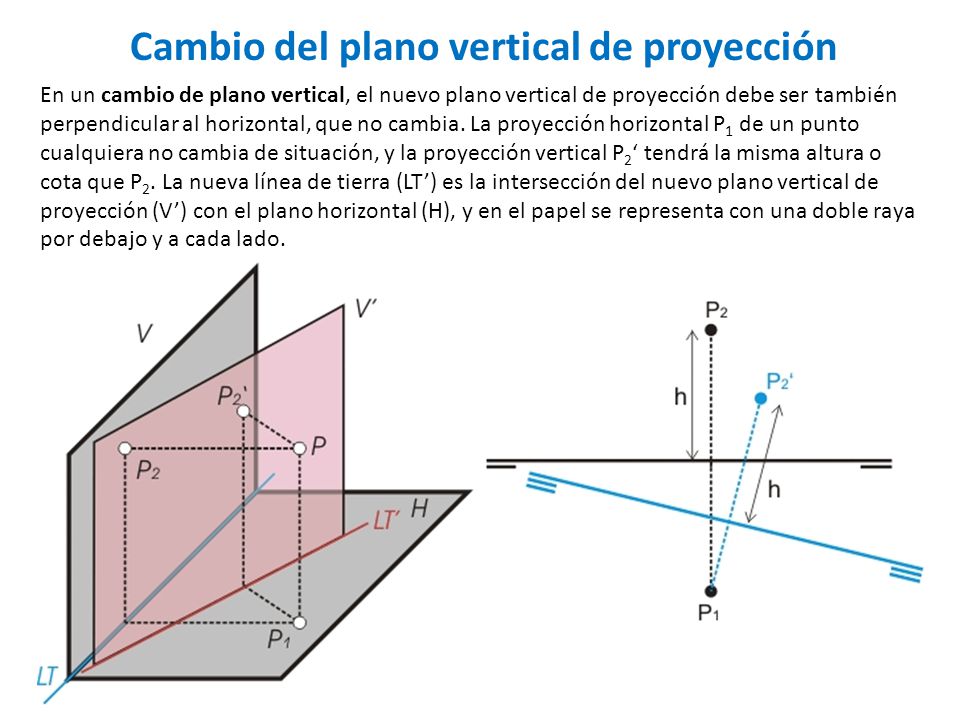

En un cambio de plano vertical, el nuevo plano vertical de proyección debe ser también perpendicular al horizontal, que no cambia. La proyección horizontal P1 de un punto cualquiera no cambia de situación, y la proyección vertical P2‘ tendrá la misma altura o cota que P2. La nueva línea de tierra (LT’) es la intersección del nuevo plano vertical de proyección (V’) con el plano horizontal (H), y en el papel se representa con una doble raya por debajo y a cada lado.

6 Cambio del plano horizontal de proyección

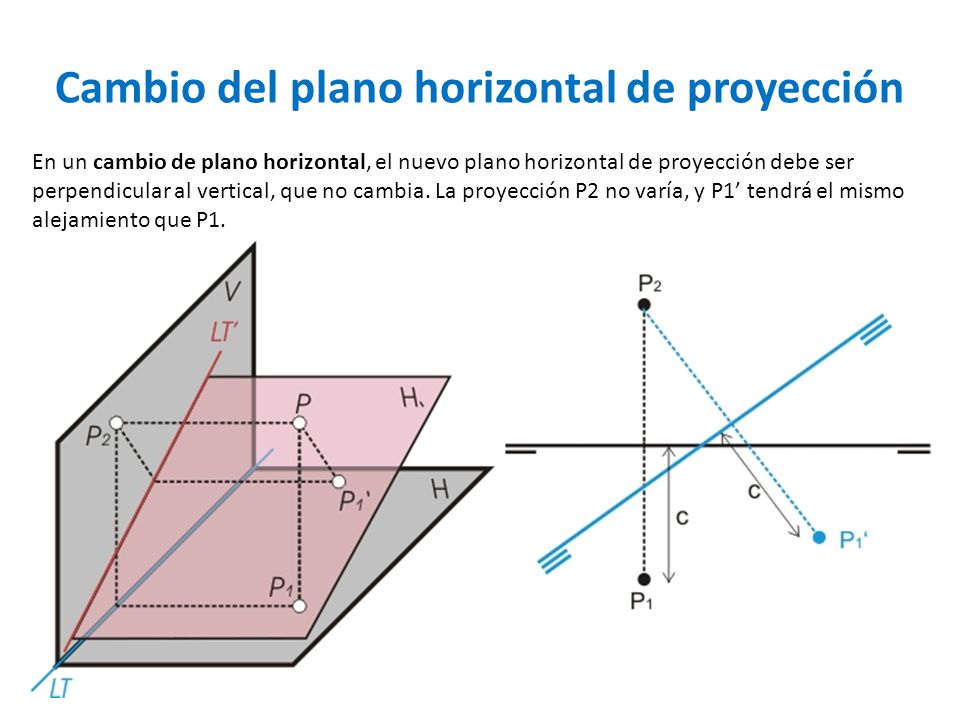

En un cambio de plano horizontal, el nuevo plano horizontal de proyección debe ser perpendicular al vertical, que no cambia. La proyección P2 no varía, y P1’ tendrá el mismo alejamiento que P1.

7 Cambio de plano de un plano
