Hecho por : Ángela Martínez Naranjo # 15

Presentación del tema: "Hecho por : Ángela Martínez Naranjo # 15"— Transcripción de la presentación:

1 Hecho por : Ángela Martínez Naranjo # 15
Septiembre 17 11 I02

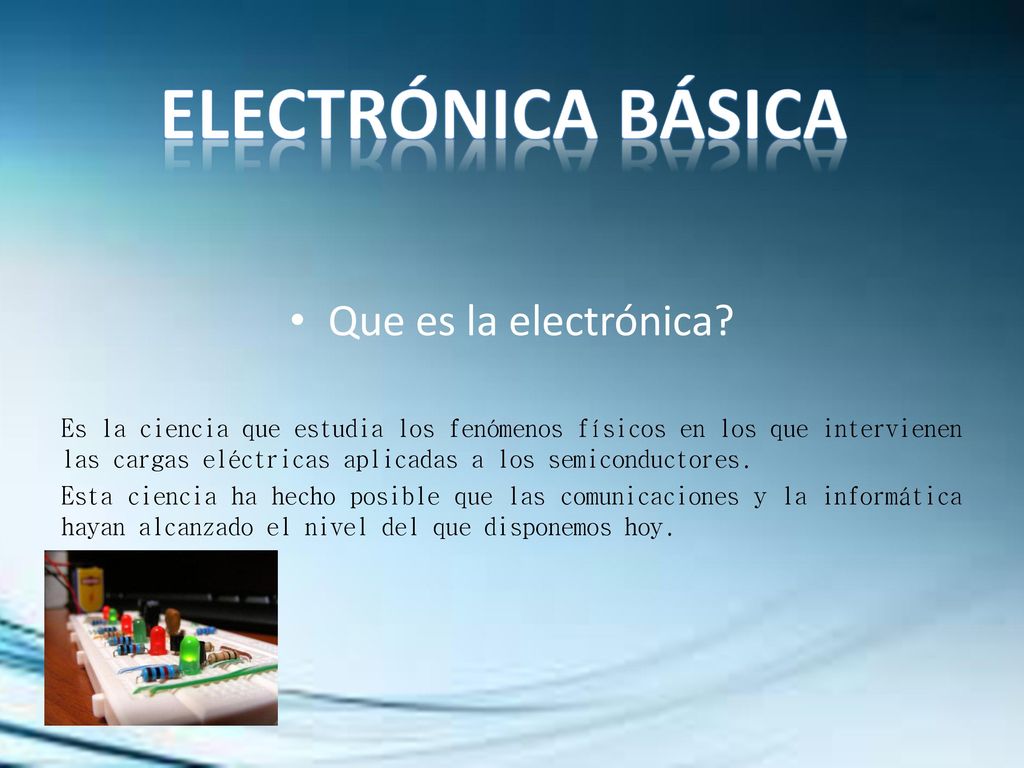

2 Electrónica básica Que es la electrónica?
Es la ciencia que estudia los fenómenos físicos en los que intervienen las cargas eléctricas aplicadas a los semiconductores. Esta ciencia ha hecho posible que las comunicaciones y la informática hayan alcanzado el nivel del que disponemos hoy.

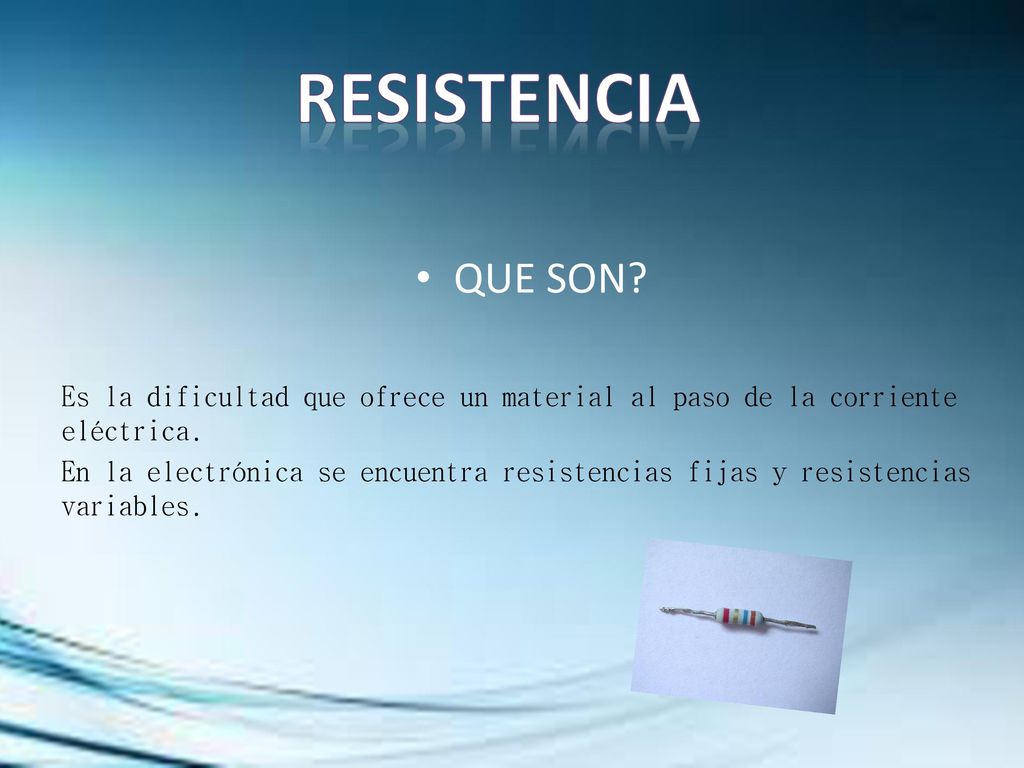

3 RESISTENCIA QUE SON? Es la dificultad que ofrece un material al paso de la corriente eléctrica. En la electrónica se encuentra resistencias fijas y resistencias variables.

4 Tipos de resistencia RESISTENCIA FIJA:
En la electrónica significa oponerse al paso de la corriente, limitan el valor de la intensidad que pasa por el circuito.

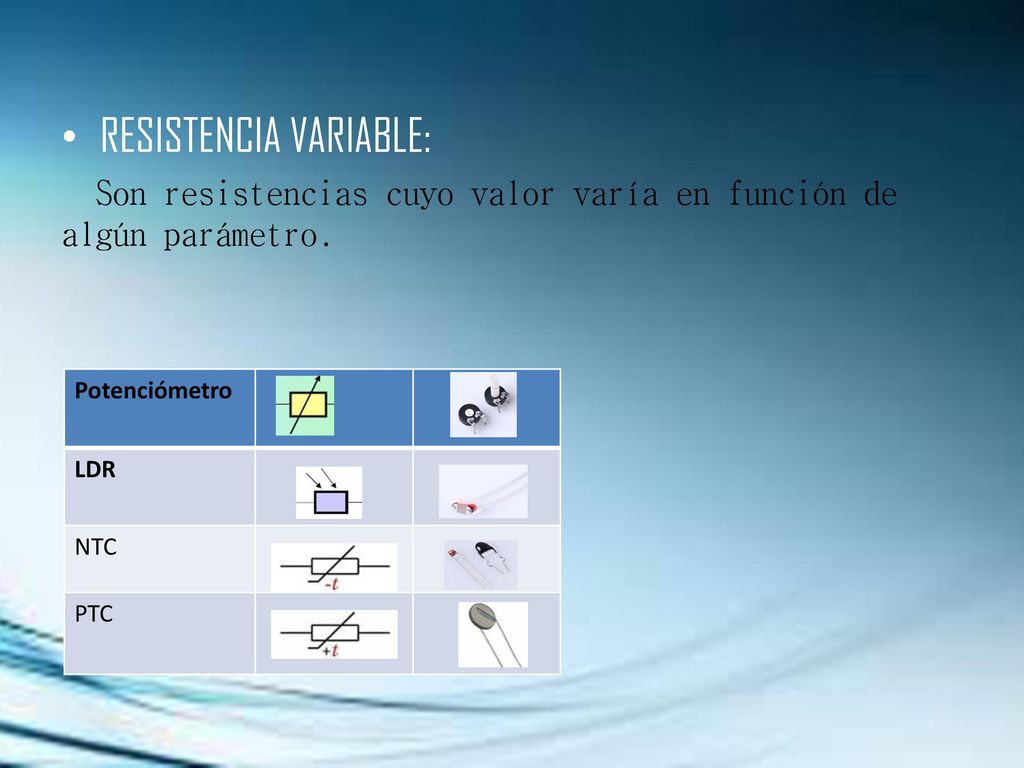

5 RESISTENCIA VARIABLE:
Son resistencias cuyo valor varía en función de algún parámetro. Potenciómetro LDR NTC PTC

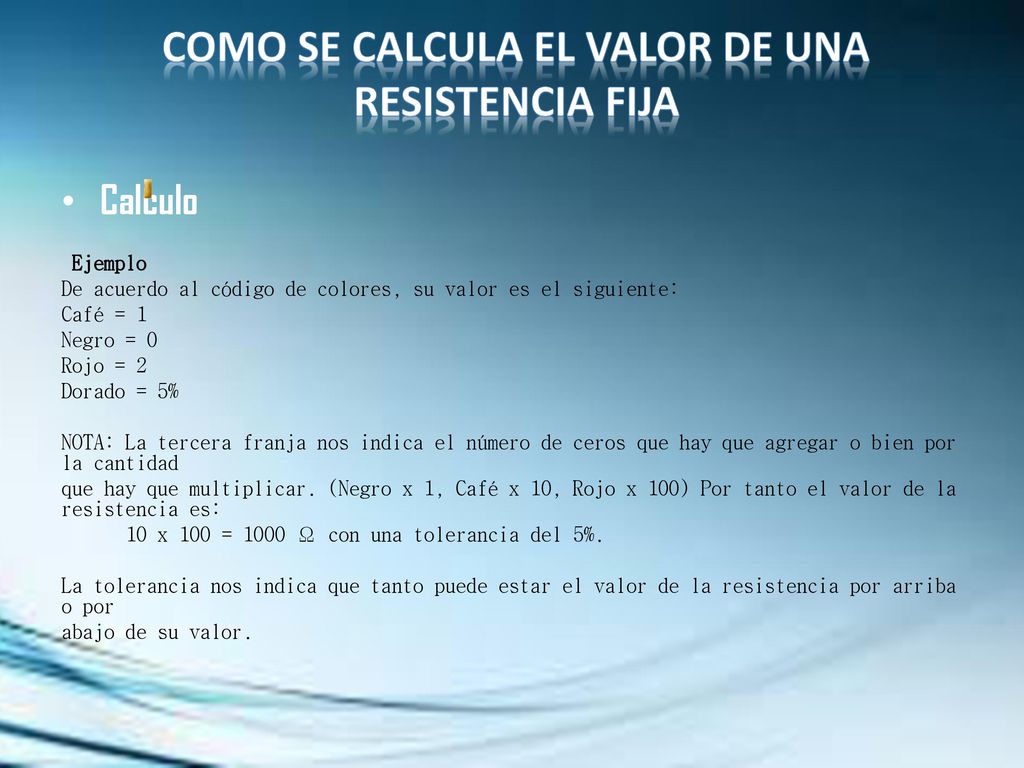

6 Como se calcula el valor de una resistencia fija
Calculo Ejemplo De acuerdo al código de colores, su valor es el siguiente: Café = 1 Negro = 0 Rojo = 2 Dorado = 5% NOTA: La tercera franja nos indica el número de ceros que hay que agregar o bien por la cantidad que hay que multiplicar. (Negro x 1, Café x 10, Rojo x 100) Por tanto el valor de la resistencia es: 10 x 100 = 1000 Ω con una tolerancia del 5%. La tolerancia nos indica que tanto puede estar el valor de la resistencia por arriba o por abajo de su valor.

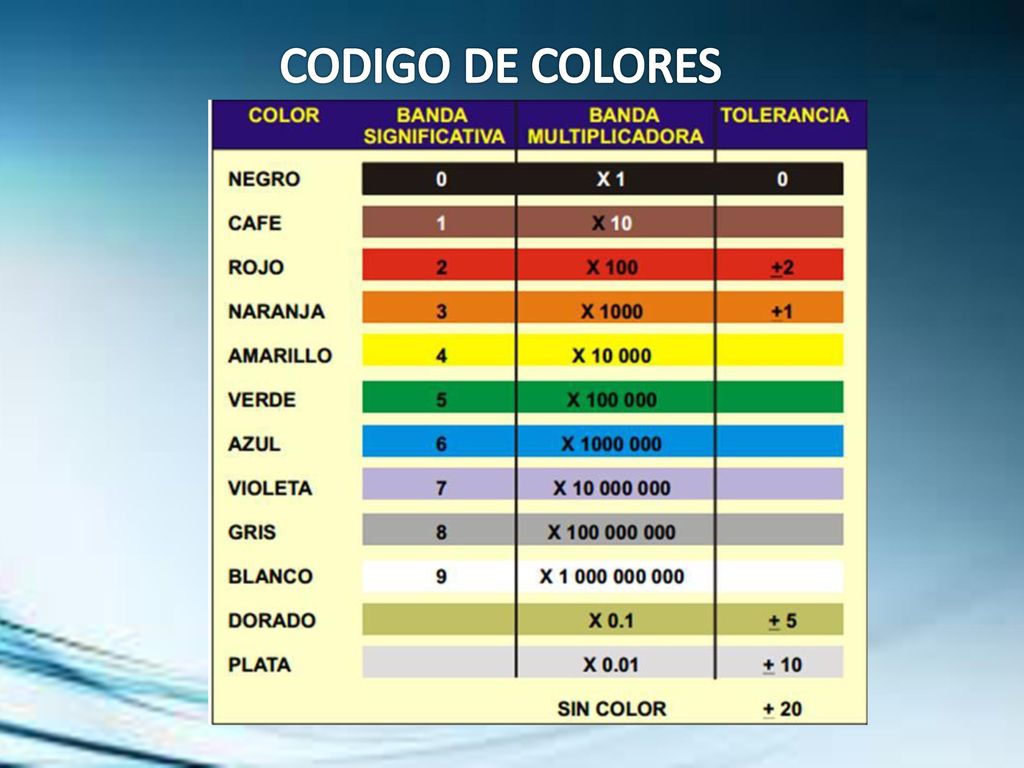

7 CODIGO DE COLORES
