TIA/EIA - 606 Estándar de Administración para la infraestructura de telecomunicaciones en edificios comerciales.

Presentación del tema: "TIA/EIA - 606 Estándar de Administración para la infraestructura de telecomunicaciones en edificios comerciales."— Transcripción de la presentación:

1 TIA/EIA - 606 Estándar de Administración para la infraestructura de telecomunicaciones en edificios comerciales

2 TIA/EIA - 606 PROPÓSITO Propósito
Proveer un esquema de administración uniforme Independiente de las aplicaciones

3 TIA/EIA - 606 ALCANCE Areas para ser administradas Terminaciones
Medios Rutas Espacios Puestas a tierra

4 TIA/EIA - 606 CONCEPTOS DE ADMINISTRACIÓN
Presentación de la información: Etiquetas Registros Reportes Planos Ordenes de trabajo

5 TIA/EIA - 606 CONCEPTOS DE ADMINISTRACIÓN
El etiquetado debe ser llevado a cabo en alguna de las siguientes formas: Etiquetas individuales firmemente sujetas a los elementos Marcado directamente en el elemento

6 TIA/EIA - 606 CONCEPTOS DE ADMINISTRACIÓN
Registros Colección de información relacionada con un elemento específico Incluye identificadores y conexiones

7 TIA/EIA - 606 CONCEPTOS DE ADMINISTRACIÓN
Identificadores Asignado a un elemento para conectarlo a su registro correspondiente Ejemplos: Cxxx (Cable) TCxxx (Cuarto de telecomunicaciones) WAxxx (Area de trabajo) Cdxxx (Conduit)

8 TIA/EIA - 606 CONCEPTOS DE ADMINISTRACIÓN
Identificadores (continuación) Puede ser codificado o no codificado J0001 J3A-C17-05

9 TIA/EIA - 606 CONCEPTOS DE ADMINISTRACIÓN
Enlaces Conexiones lógicas entre los identificadores y los registros Puntos donde la información está localizada Referencia cruzada para otra información relacionada

10 TIA/EIA - 606 REGISTRO CONCEPTUAL DE CABLE
Información requerida Identificador de cable: C0001 Tipo de cable: 4-pr UTP, Cat3 Enlaces requeridos Registro de Terminación: J3A-C Registro de la ruta: CD34 Información opcional Longitud del cable: 50 metros Otros enlaces registros de equipo: PC1583

11 TIA/EIA - 606 CONCEPTOS DE ADMINISTRACIÓN
Reportes Presenta información seleccionada de varios registros Pueden ser generados de un juego de registros o de varios registros relacionados

12 TIA/EIA - 606 REPORTE CONCEPTUAL DEL CABLE
Cable ID: C0001 Ruta: CD34 Posición de terminación 1: J0001 Posición de terminación 2: 3A-C17-001 Espacio 1: D306 Espacio 2: 3A Tipo de cable: Cat3 UTP Longitud de cable: 50 metros

13 TIA/EIA - 606 CONCEPTOS DE ADMINISTRACIÓN
Planos Utilizado para ilustrar etapas diferentes de planeación e instalación Conceptual Instalación Registro

14 TIA/EIA - 606 CONCEPTOS DE ADMINISTRACIÓN
Ordenes de trabajo Documenta las operaciones necesarias para implementar los cambios Debe listar tanto al personal responsable de las operaciones físicas y como a aquellos responsables de actualizar la documentación.

15 TIA/EIA - 606 ADMINISTRACIÓN DE ESPACIOS Y RUTAS
Etiquetado de rutas: Las rutas deben ser etiquetadas en todos los puntos de terminación En localizaciones intermedias el etiquetado adicional es deseable

16 Rutas

17 TIA/EIA - 606 ADMINISTRACIÓN DE ESPACIOS Y RUTAS
Etiquetado de espacios Todos los espacios deben ser rotulados Se recomienda que las etiquetas se fijen en la entrada de cada espacio

18 TIA/EIA - 606 ADMINISTRACIÓN DE ESPACIOS Y RUTAS
Reportes de Rutas Se recomienda listar todas las rutas; sus tipos, porcentaje de capacidad, carga y contenido Reportes de Espacio Se recomienda listar todos los espacios, sus tipos y localización

19 TIA/EIA - 606 ADMINISTRACIÓN DE ESPACIOS Y RUTAS
Planos Muestran la localización y tamaño de las rutas y espacios Debe aparecer el identificador de cada ruta y espacio representado

20 TIA/EIA - 606 ADMINISTRACIÓN DEL SISTEMA DE CABLEADO
Rotulación del cable Los cables verticales y horizontales deben ser etiquetados en cada extremo Rotulación en localizaciones intermedias pueden ser tomadas en cuenta Se recomiendan etiquetas adhesivas en vez del marcado directamente en el cable

21 TIA/EIA - 606 ADMINISTRACIÓN DEL SISTEMA DE CABLEADO
Etiquetas de Terminación Accesorios de terminación (por ejemplo, paneles conmutadores) deben ser etiquetados con un identificador único Cada posición de terminación debe también ser marcada con un identificador único

22 Patch panel Faceplate

23 Jack label

24 TIA/EIA - 606 ADMINISTRACIÓN DEL SISTEMA DE CABLEADO
Reportes de cables Se recomienda listar todos los cables, su tipo, y posiciones de terminación Reporte de “cross-connect” Se recomienda listar cada espacio y los “cross-connects” que contiene

25 TIA/EIA - 606 ADMINISTRACIÓN DEL SISTEMA DE CABLEADO
Planos Indica la ruta de todos los cables El plano del nivel debe mostrar las localizaciones de todas las tomas para telecomunicaciones Indica la localidad de todos los empalmes

26 TIA/EIA - 606 CÓDIGO DE COLOR Y ROTULACIÓN
Hay tres tipos de etiquetas Adhesivos De Inserción Otros

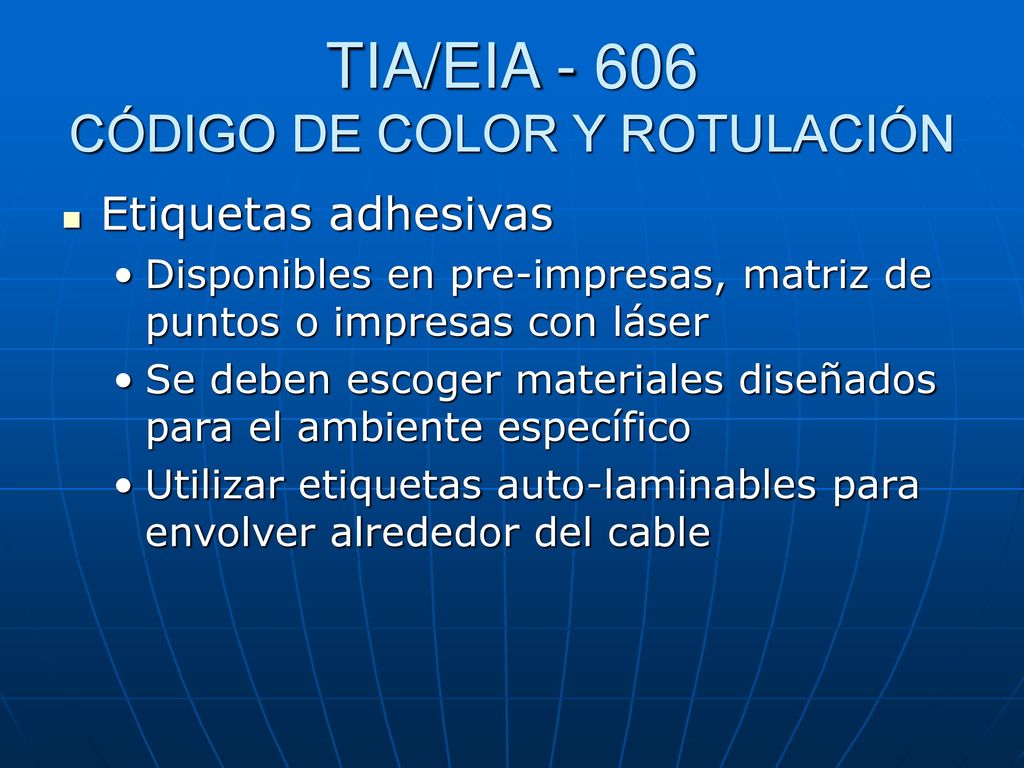

27 TIA/EIA - 606 CÓDIGO DE COLOR Y ROTULACIÓN
Etiquetas adhesivas Disponibles en pre-impresas, matriz de puntos o impresas con láser Se deben escoger materiales diseñados para el ambiente específico Utilizar etiquetas auto-laminables para envolver alrededor del cable

28 láser printed labels LS-5 / LS-3

29 Pre-printed book Self-laminated labels

30 TIA/EIA - 606 CÓDIGO DE COLOR Y ROTULACIÓN
Etiquetas de Inserción Deben estar sujetas firmemente bajo condiciones normales de operaciones

31 Labels Cajas Block 110 Panel Faceplates

32 TIA/EIA - 606 CÓDIGO DE COLOR Y ROTULACIÓN
Otras etiquetas Etiquetas de amarre Código de barras

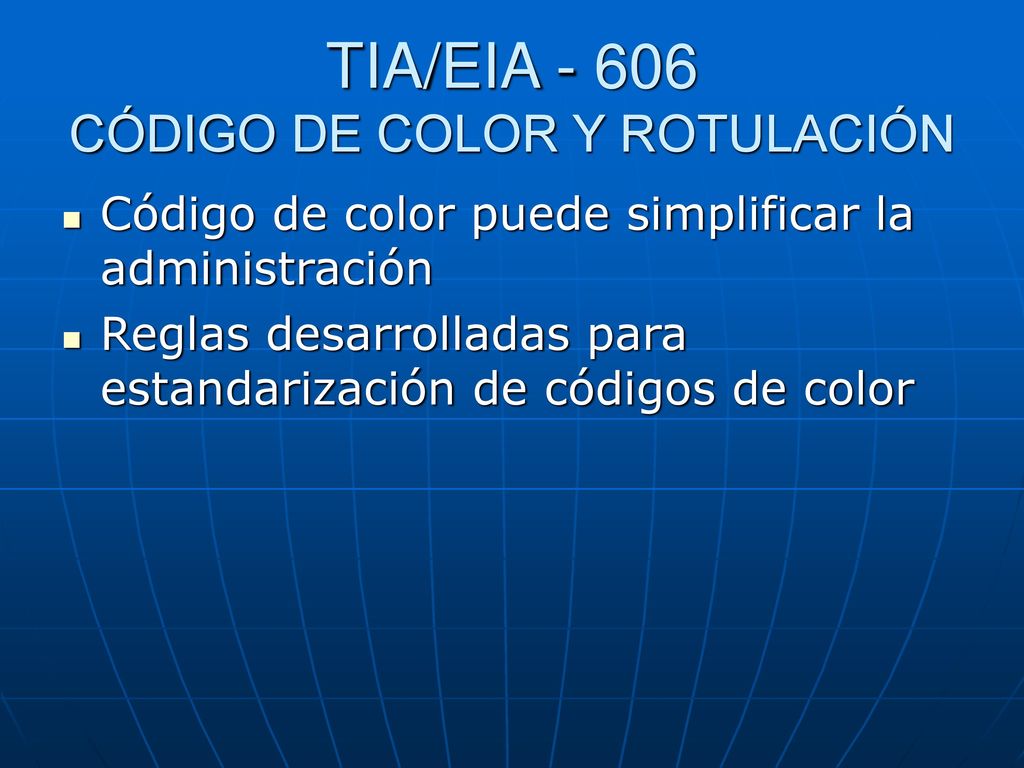

33 TIA/EIA - 606 CÓDIGO DE COLOR Y ROTULACIÓN
Código de color puede simplificar la administración Reglas desarrolladas para estandarización de códigos de color

34 CT IC CE MC CE ER IC ES Azul Blanco Gris Gris Morado Amarillo Azul
Principal (Backbone) 2do Nivel Azul CT IC CE ES Entrada de Servicios Principal (Backbone) 1re Nivel CE Cuarto de Equipo Horizontal MC CE Entre Edificios (Backbone ) Equipo Comun Blanco IC Conexión Cruzada Intermedia Azul Morado Cafe Cafe MC Conexión Cruzada Principal ER IC Azul Verde Blanco CT Cuarto de Telecom. Salida Telecom ES Naranja Prestador de Servicios Punto de Demarcación Conexión Cruzada

35 Furniture Faceplate Modular Patch Panel

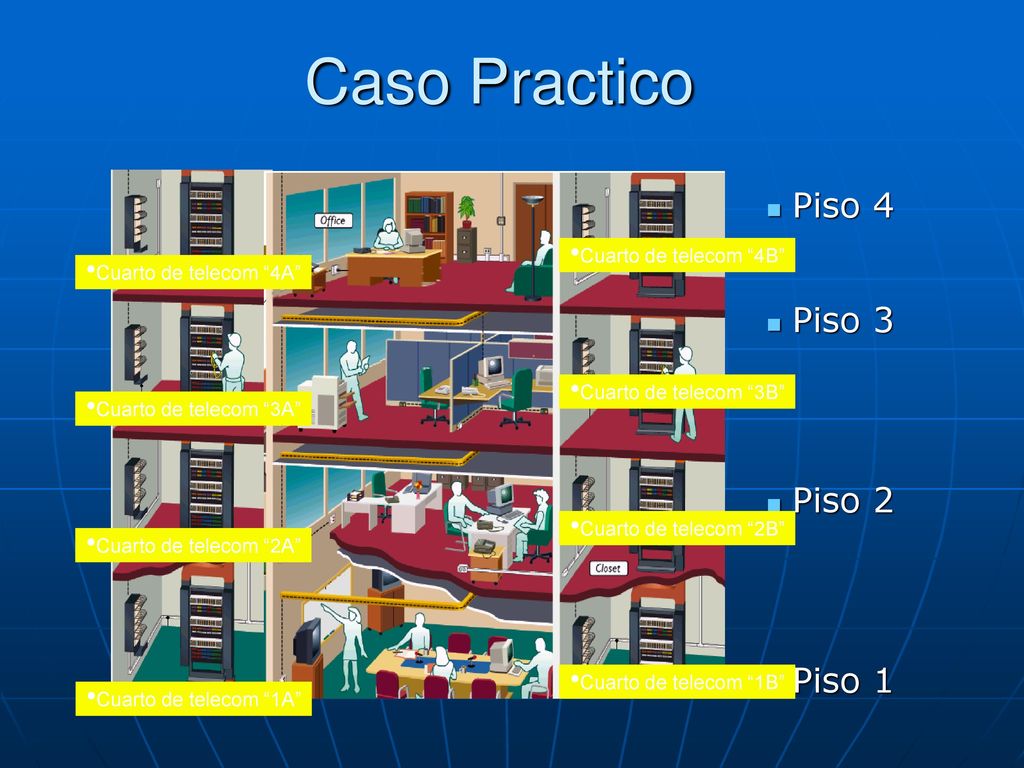

36 Caso Practico Piso 4 Piso 3 Piso 2 Piso 1 Cuarto de telecom “4B”
Cuarto de telecom “4A” Cuarto de telecom “3B” Cuarto de telecom “3A” Cuarto de telecom “2B” Cuarto de telecom “2A” Cuarto de telecom “1B” Cuarto de telecom “1A”

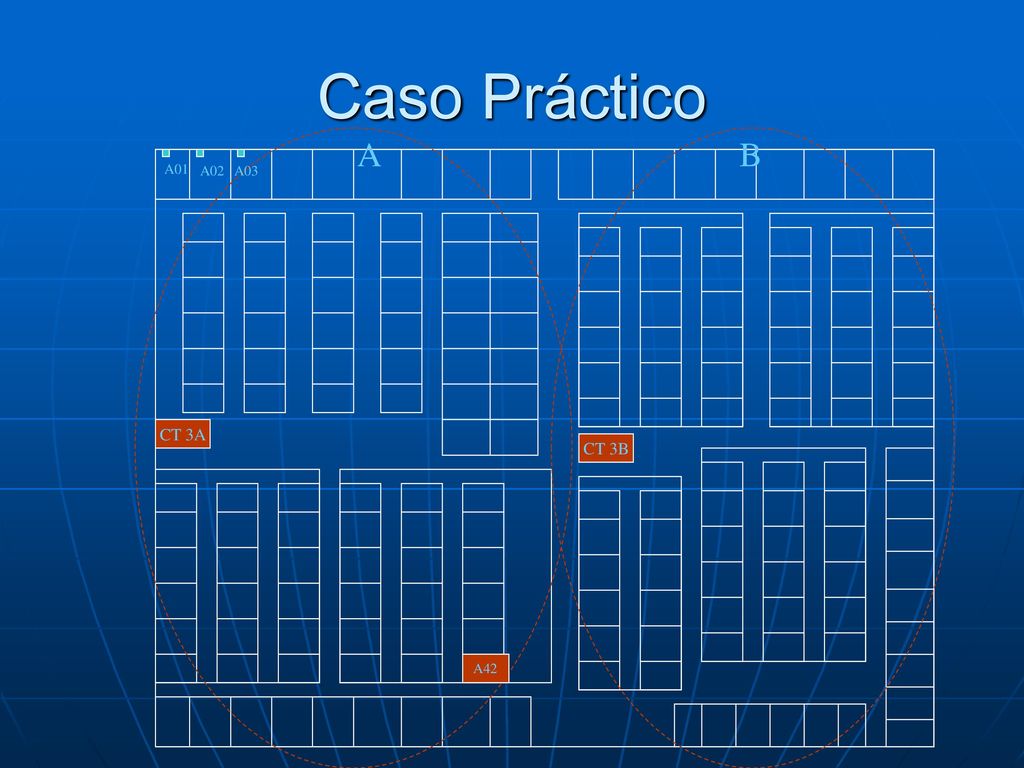

37 Caso Práctico A B A01 A02 A03 CT 3A CT 3B A42

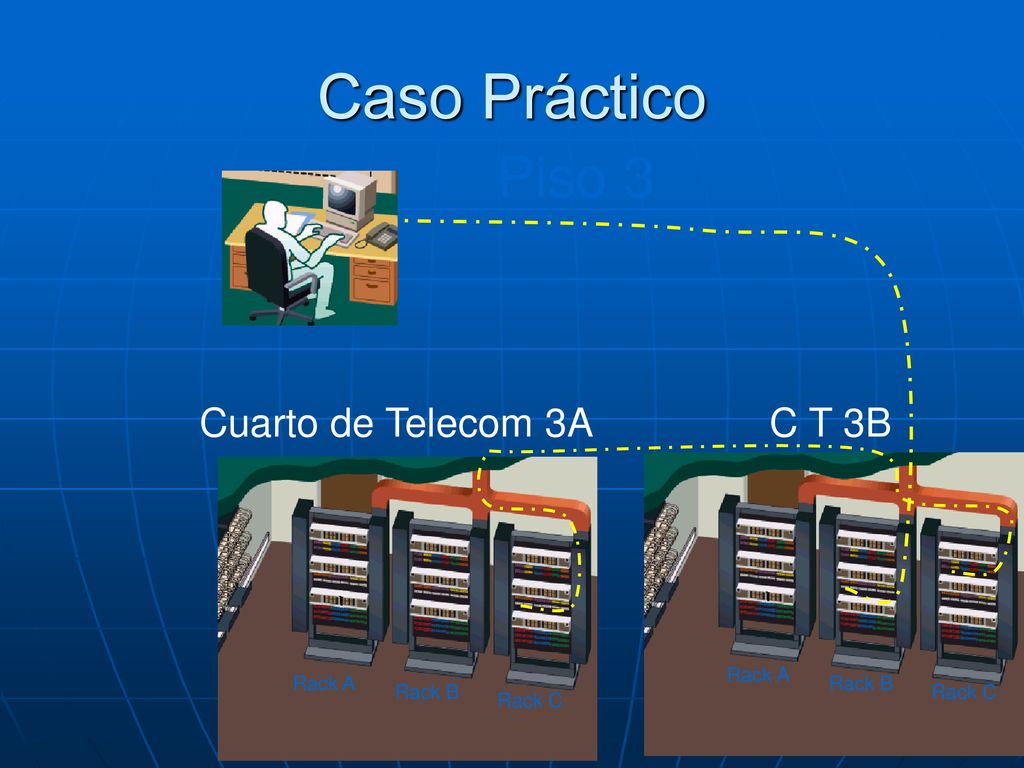

38 Caso Práctico Piso 3 Cuarto de Telecom 3A C T 3B Rack A Rack A Rack B
Rack C Rack C

39 Cuarto de Telecomunicaciones 3A
Caso Práctico Cuarto de Telecomunicaciones 3A C / F1 C / F17 3B-B5-01 Rack “C” Rack “A”

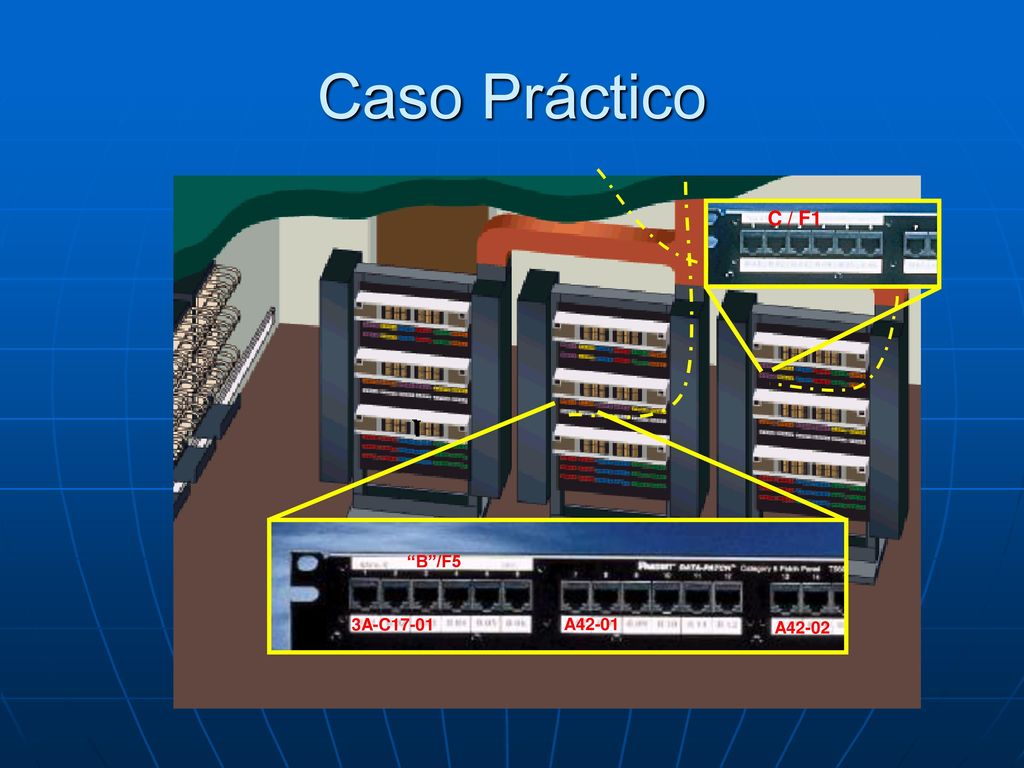

40 Caso Práctico C / F1 “B”/F5 3A-C17-01 A42-01 A42-02

41 Caso Práctico 3B-B06-01 3B-B06-02 3B-B06-03 3B-B06-04

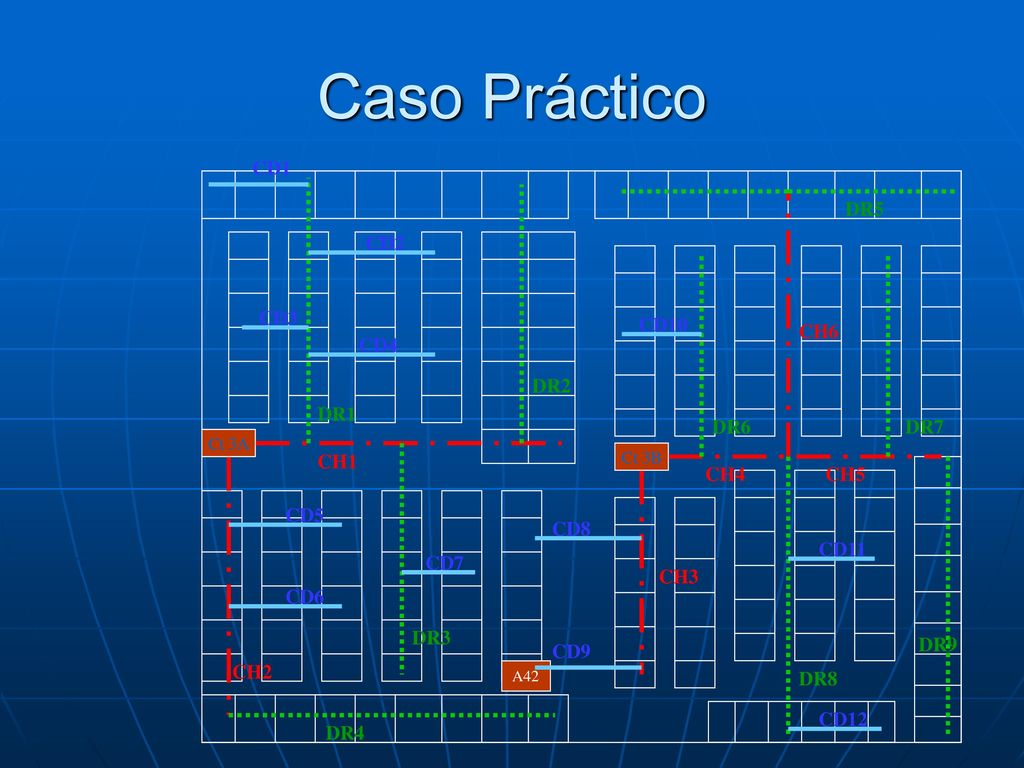

42 Caso Práctico CH1 CH4 CH3 CH2 CH5 CH6 CD1 CD2 CD5 CD6 CD4 CD8 CD7 CD10
DR1 DR7 DR5 DR6 DR2 DR3 DR8 DR4 DR9 Ct 3A Ct 3B

43 Caso Práctico

44 Caso Práctico
