1 INSTITUTO TECNOLÓGICO SUPERIOR DE LIBRES ORGANISMO PÚBLICO DECENTRALIZADO DEL ESTADO DE PUEBLA INGENIERÍA EN SISTEMAS COMPUTACIONALES REDES DE COMPUTADORAS COMPONENTES DEL CABLEADO ESTRUCTURADO PRESENTAN: RODRIGUEZ MARCIAL ALEJANDRA RODRIGUEZ MALDONADO ARIZBETH DEL CARMEN HUERTA AGUILAR ALBERTO MORALES CARMONA MARIELA

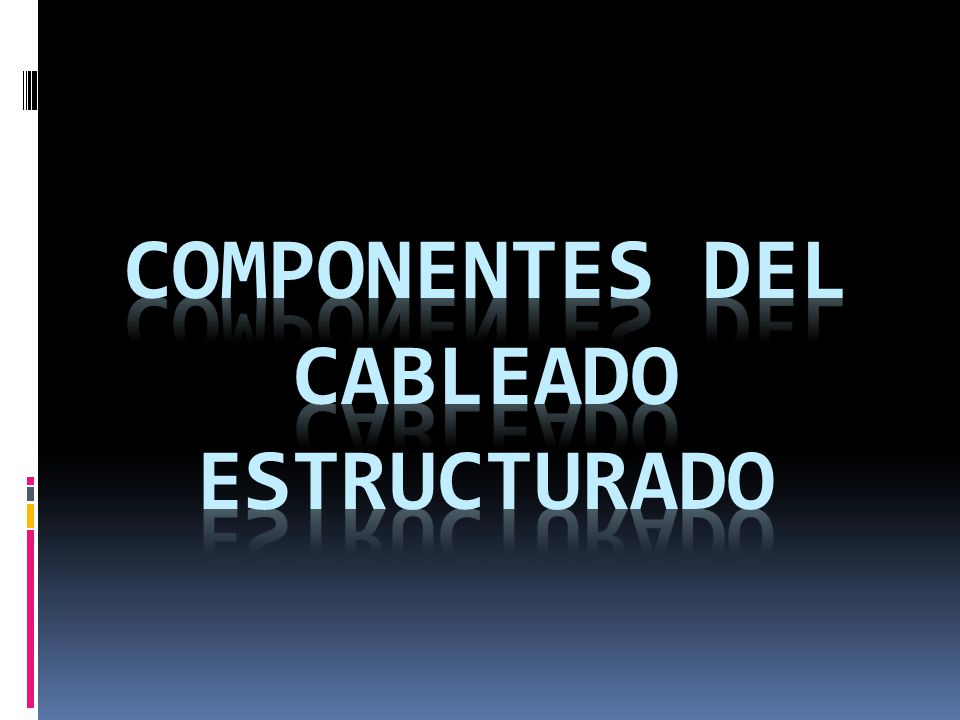

2 COMPONENTES DEL CABLEADO ESTRUCTURADO

3 CABLEADO ESTRUCTURADO

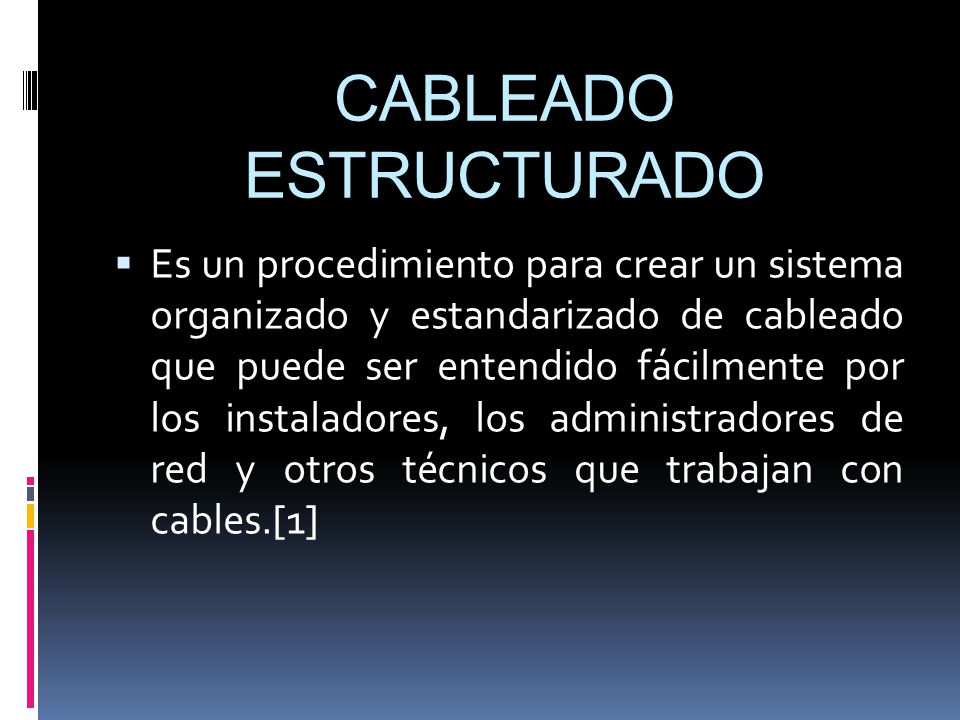

Es un procedimiento para crear un sistema organizado y estandarizado de cableado que puede ser entendido fácilmente por los instaladores, los administradores de red y otros técnicos que trabajan con cables.[1]

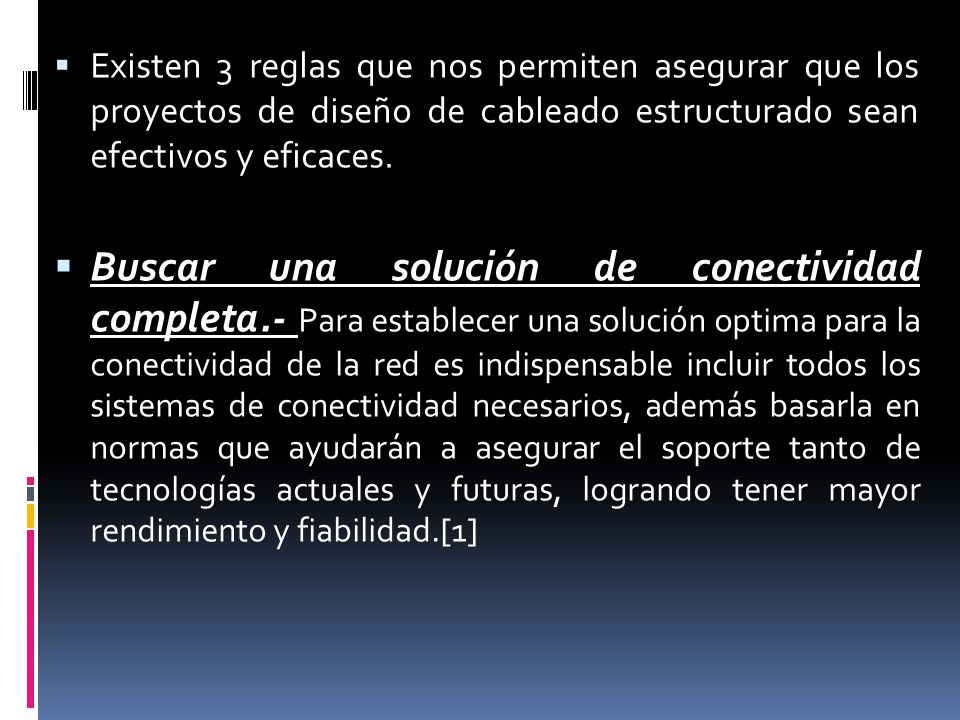

4 Existen 3 reglas que nos permiten asegurar que los proyectos de diseño de cableado estructurado sean efectivos y eficaces. Buscar una solución de conectividad completa.- Para establecer una solución optima para la conectividad de la red es indispensable incluir todos los sistemas de conectividad necesarios, además basarla en normas que ayudarán a asegurar el soporte tanto de tecnologías actuales y futuras, logrando tener mayor rendimiento y fiabilidad.[1]

5 Plan para el crecimiento futuro

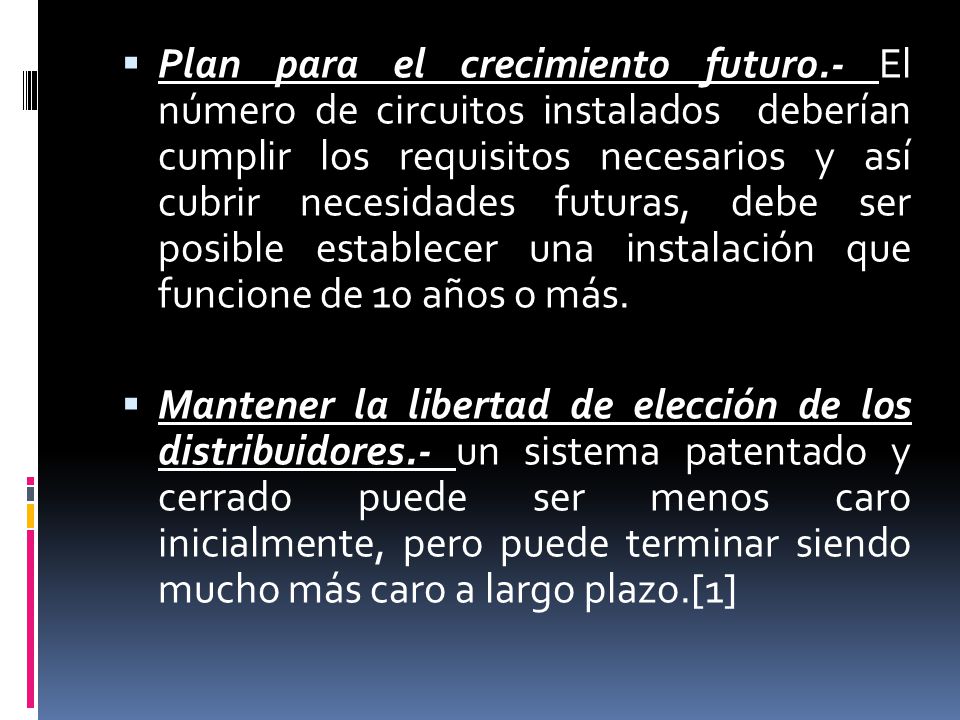

Plan para el crecimiento futuro.- El número de circuitos instalados deberían cumplir los requisitos necesarios y así cubrir necesidades futuras, debe ser posible establecer una instalación que funcione de 10 años o más. Mantener la libertad de elección de los distribuidores.- un sistema patentado y cerrado puede ser menos caro inicialmente, pero puede terminar siendo mucho más caro a largo plazo.[1]

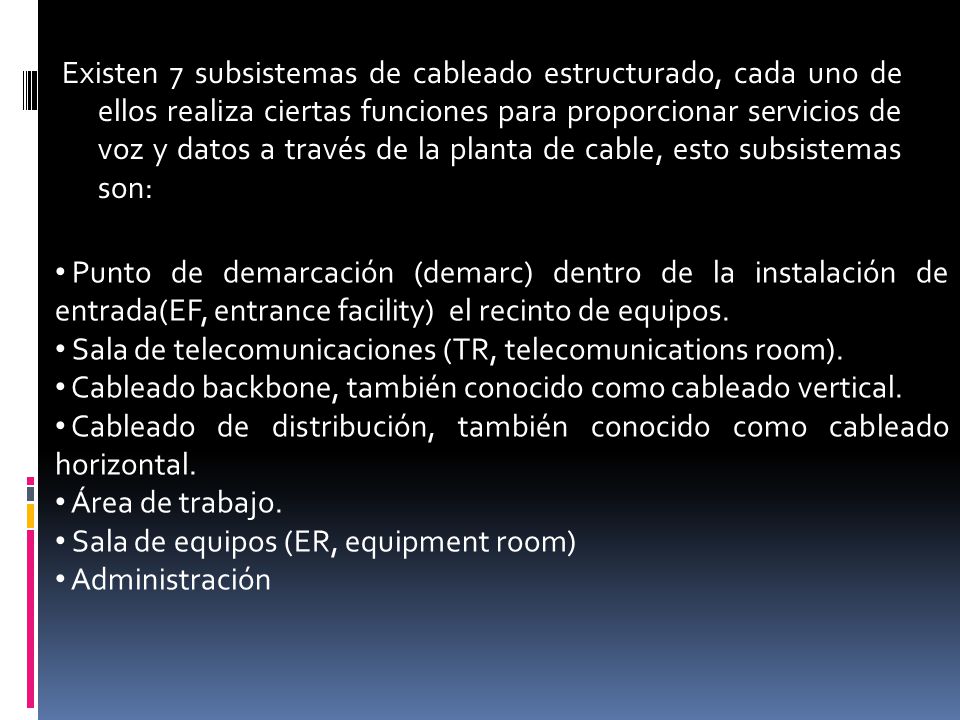

6 Existen 7 subsistemas de cableado estructurado, cada uno de ellos realiza ciertas funciones para proporcionar servicios de voz y datos a través de la planta de cable, esto subsistemas son: Punto de demarcación (demarc) dentro de la instalación de entrada(EF, entrance facility) el recinto de equipos. Sala de telecomunicaciones (TR, telecomunications room). Cableado backbone, también conocido como cableado vertical. Cableado de distribución, también conocido como cableado horizontal. Área de trabajo. Sala de equipos (ER, equipment room) Administración

7 ÁREAS DE TRABAJO Son los espacios dónde se ubican los escritorios, boxes, lugares habituales de trabajo, o sitios que requieran equipamiento de telecomunicaciones. Las áreas de trabajo incluyen todo lugar al que deba conectarse computadoras, teléfonos, cámaras de video, sistemas de alarmas, impresoras, relojes de personal, etc. Si no se dispone de mejores datos, se recomienda asumir un área de trabajo por cada 10 m2 de área utilizable del edificio. Esto presupone áreas de trabajo de aproximadamente 3 x 3 m.[2]

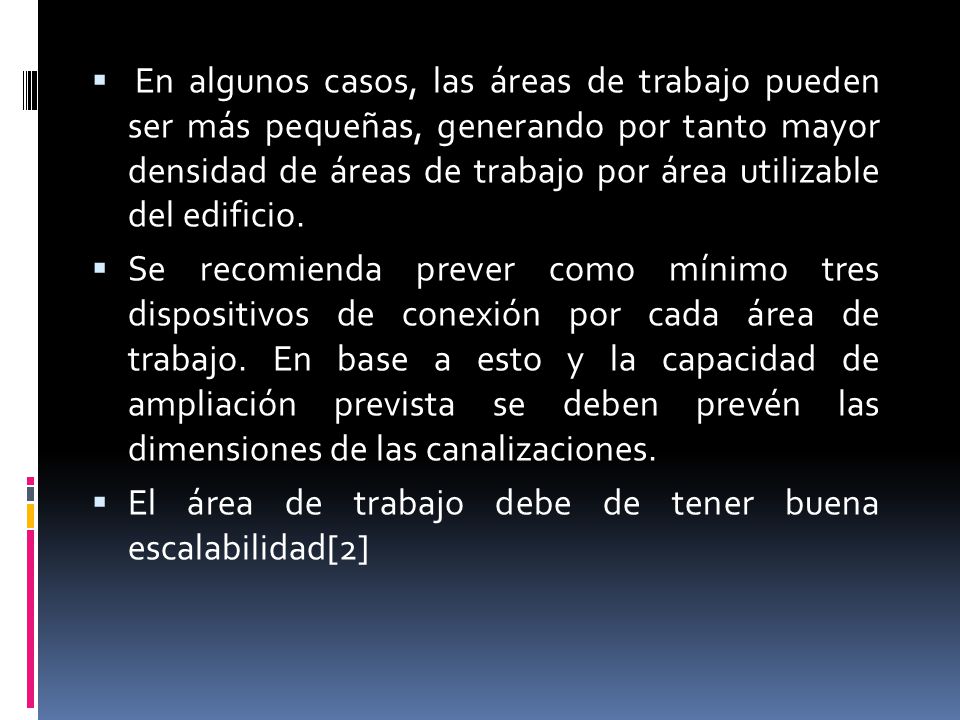

8 En algunos casos, las áreas de trabajo pueden ser más pequeñas, generando por tanto mayor densidad de áreas de trabajo por área utilizable del edificio. Se recomienda prever como mínimo tres dispositivos de conexión por cada área de trabajo. En base a esto y la capacidad de ampliación prevista se deben prevén las dimensiones de las canalizaciones. El área de trabajo debe de tener buena escalabilidad[2]

9 CABLEADO HORIZONTAL[3]

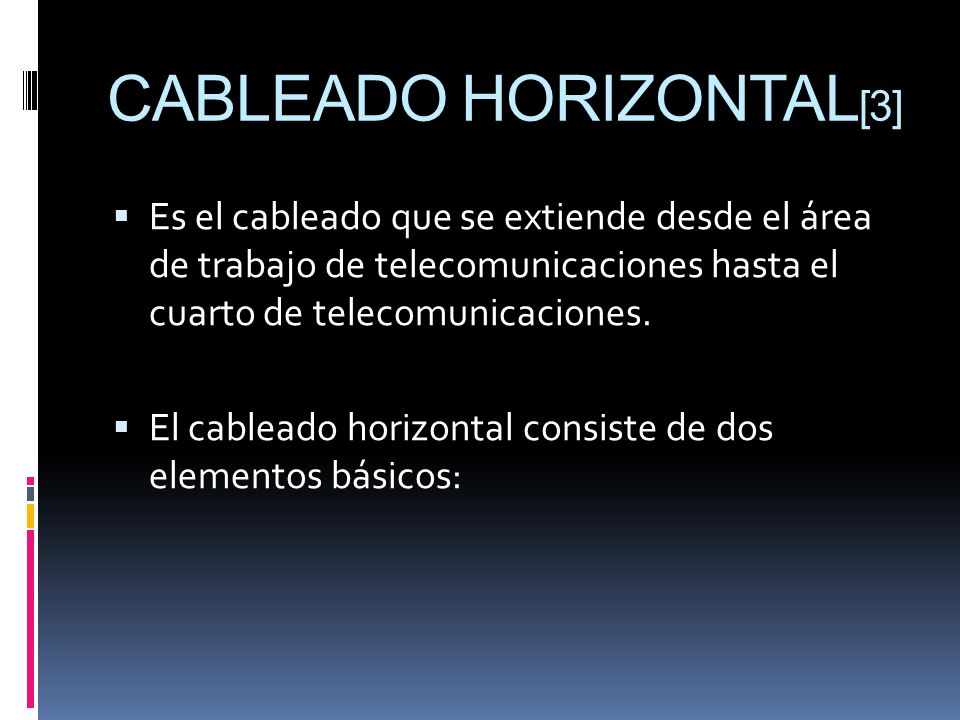

Es el cableado que se extiende desde el área de trabajo de telecomunicaciones hasta el cuarto de telecomunicaciones. El cableado horizontal consiste de dos elementos básicos:

10 Cable horizontal o Hardware de conexión
Cable horizontal o Hardware de conexión.- Proporciona los medios para transportar señales de telecomunicaciones entre el área de trabajo y el cuarto de telecomunicaciones. Estos componentes son los “Contenidos” de las rutas y espacios horizontales. Rutas y Espacios horizontales.- también llamados “Sistemas de distribución horizontal” son utilizados para distribuir y soportar cable horizontal y conectar hardware entre la salida del área de trabajo y el cuarte de telecomunicaciones, son los contenedores del cableado horizontal.

11 El cableado horizontal incluye:

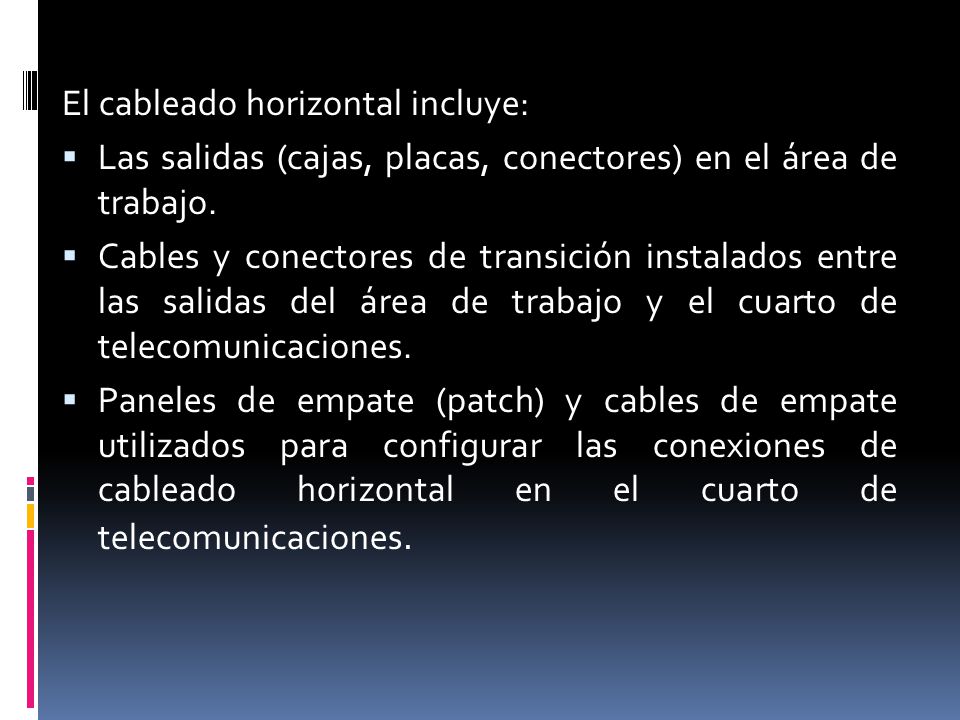

Las salidas (cajas, placas, conectores) en el área de trabajo. Cables y conectores de transición instalados entre las salidas del área de trabajo y el cuarto de telecomunicaciones. Paneles de empate (patch) y cables de empate utilizados para configurar las conexiones de cableado horizontal en el cuarto de telecomunicaciones.

12 Consideraciones del cable horizontal:

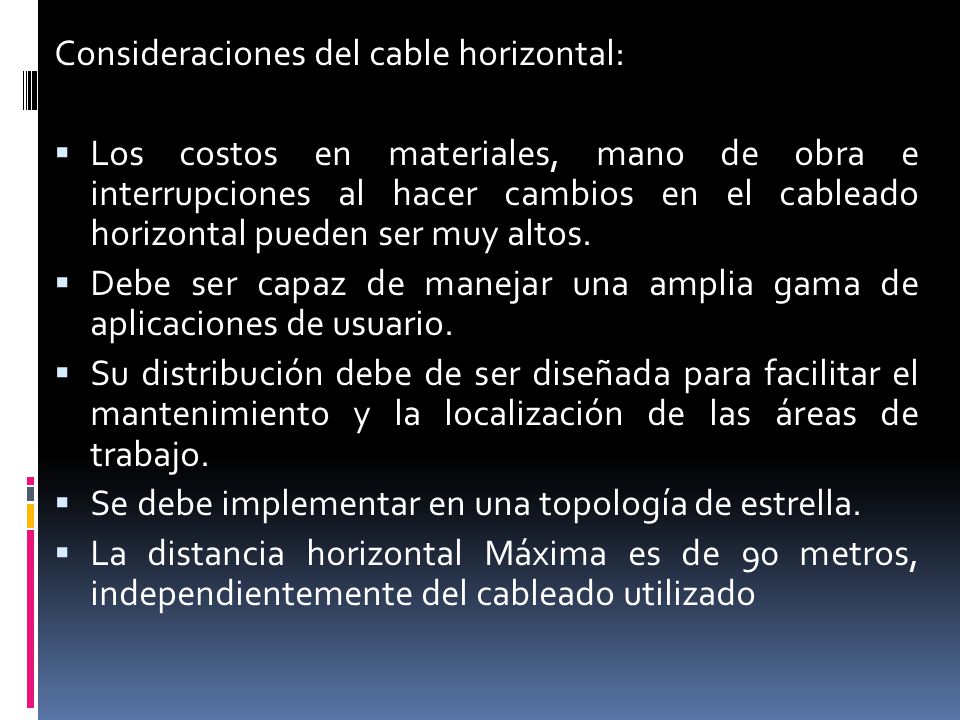

Los costos en materiales, mano de obra e interrupciones al hacer cambios en el cableado horizontal pueden ser muy altos. Debe ser capaz de manejar una amplia gama de aplicaciones de usuario. Su distribución debe de ser diseñada para facilitar el mantenimiento y la localización de las áreas de trabajo. Se debe implementar en una topología de estrella. La distancia horizontal Máxima es de 90 metros, independientemente del cableado utilizado

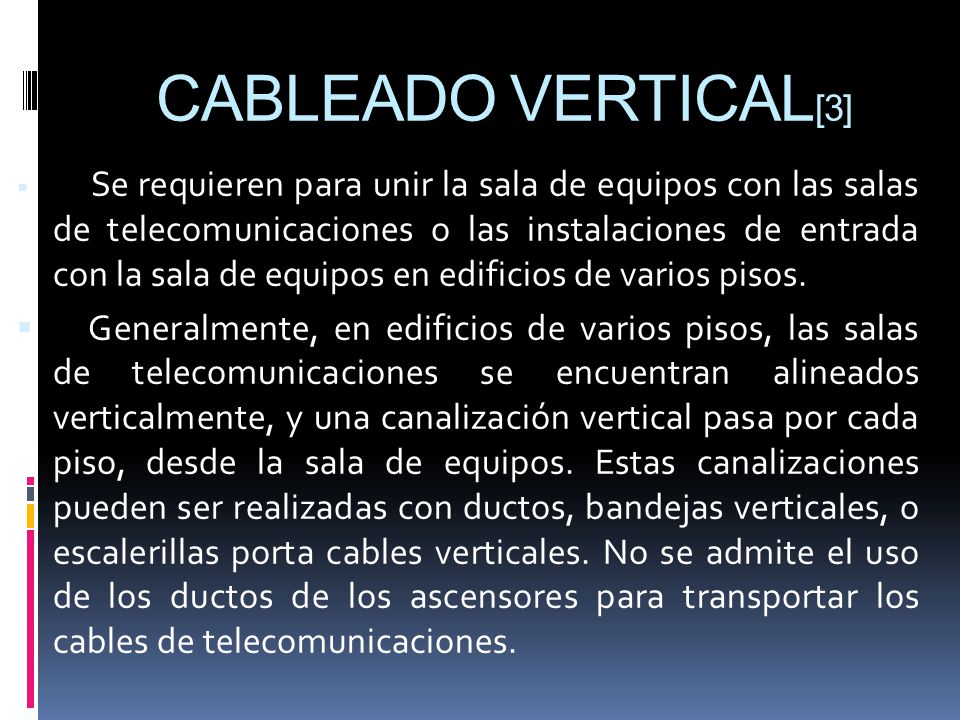

13 CABLEADO VERTICAL[3] Se requieren para unir la sala de equipos con las salas de telecomunicaciones o las instalaciones de entrada con la sala de equipos en edificios de varios pisos. Generalmente, en edificios de varios pisos, las salas de telecomunicaciones se encuentran alineados verticalmente, y una canalización vertical pasa por cada piso, desde la sala de equipos. Estas canalizaciones pueden ser realizadas con ductos, bandejas verticales, o escalerillas porta cables verticales. No se admite el uso de los ductos de los ascensores para transportar los cables de telecomunicaciones.

14 Cableado backbone[4] Cableado vertical=cable de alimentación) (Cableado horizontal=distribución) Termino que hace referencia a varios significados en las redes. Parte de una red que actúa como una ruta primaria para el tráfico que se genera o destina mayoritariamente a otras redes. Actualmente debido a sus características eléctricas como la inmunidad ante problemas de ruido, la fibra óptica es el medio más utilizado para el cableado del backbone, por delante del cable coaxial y el par trenzado y el par trenzado sin apantallar (utp).[1]

15 Backbone DE FIBRA ÓPTICA[4]

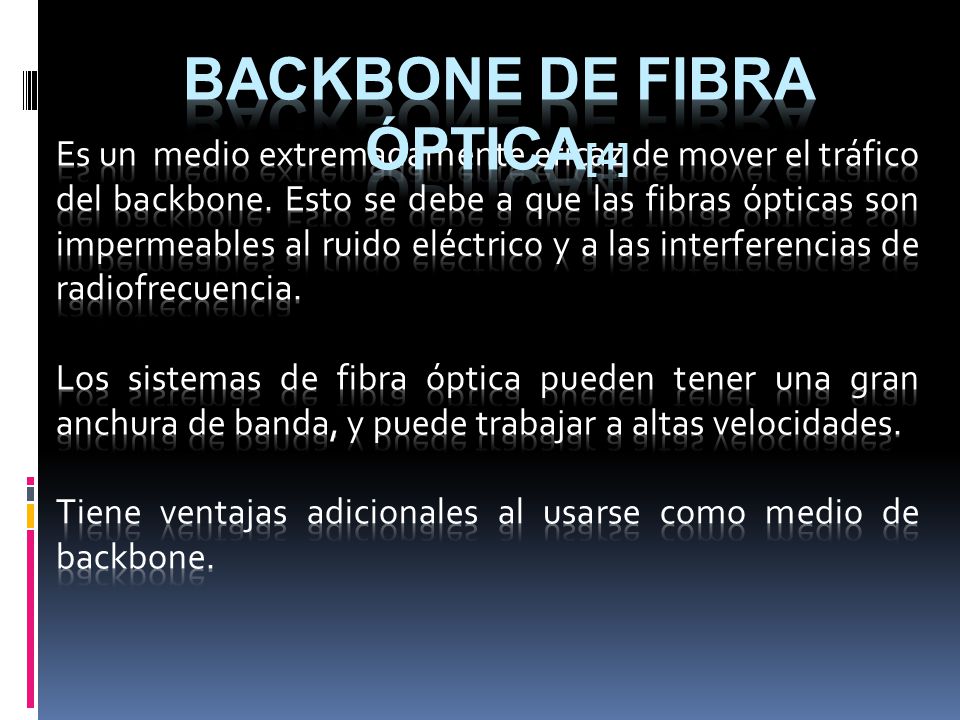

Es un medio extremadamente eficaz de mover el tráfico del backbone. Esto se debe a que las fibras ópticas son impermeables al ruido eléctrico y a las interferencias de radiofrecuencia. Los sistemas de fibra óptica pueden tener una gran anchura de banda, y puede trabajar a altas velocidades. Tiene ventajas adicionales al usarse como medio de backbone.

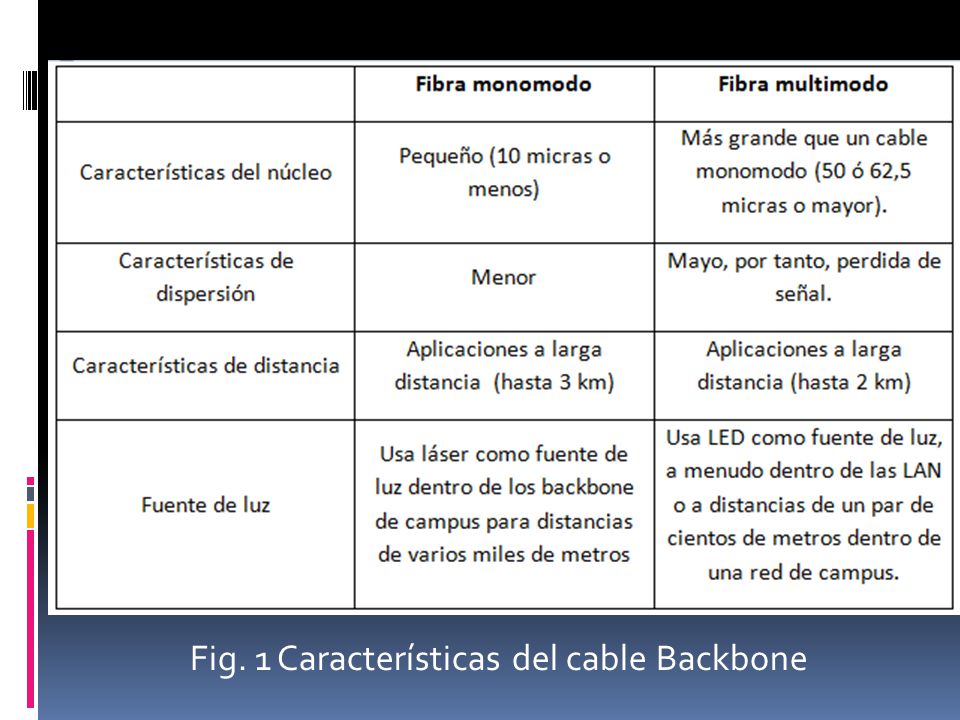

16 Fig. 1 Características del cable Backbone

17 CENTRO DE TELECOMUNICACIONES PRINCIPAL[4]

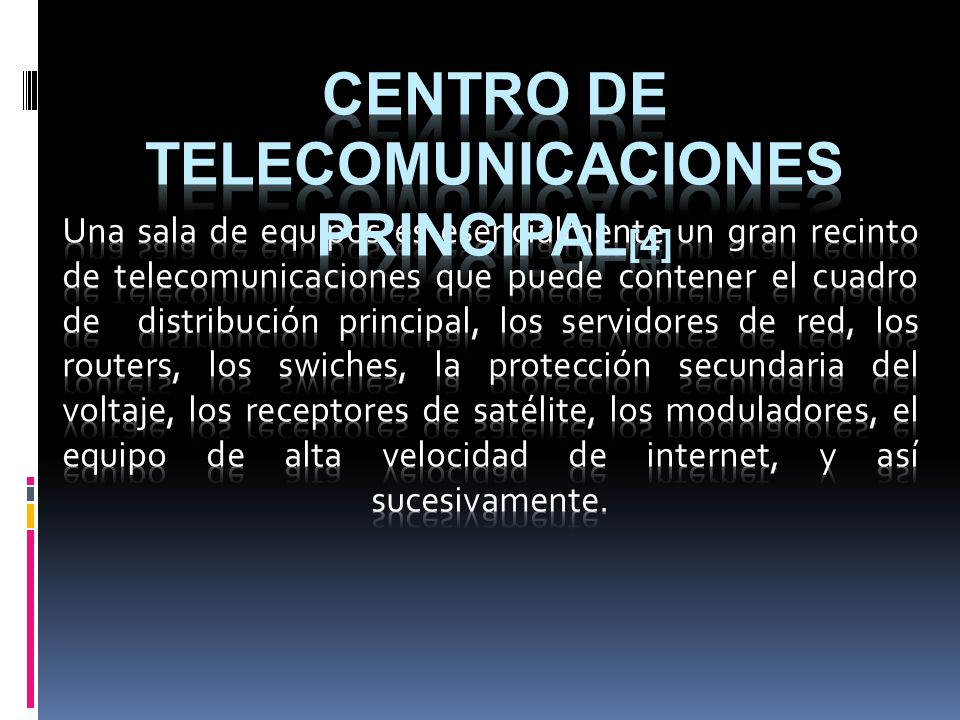

Una sala de equipos es esencialmente un gran recinto de telecomunicaciones que puede contener el cuadro de distribución principal, los servidores de red, los routers, los swiches, la protección secundaria del voltaje, los receptores de satélite, los moduladores, el equipo de alta velocidad de internet, y así sucesivamente.

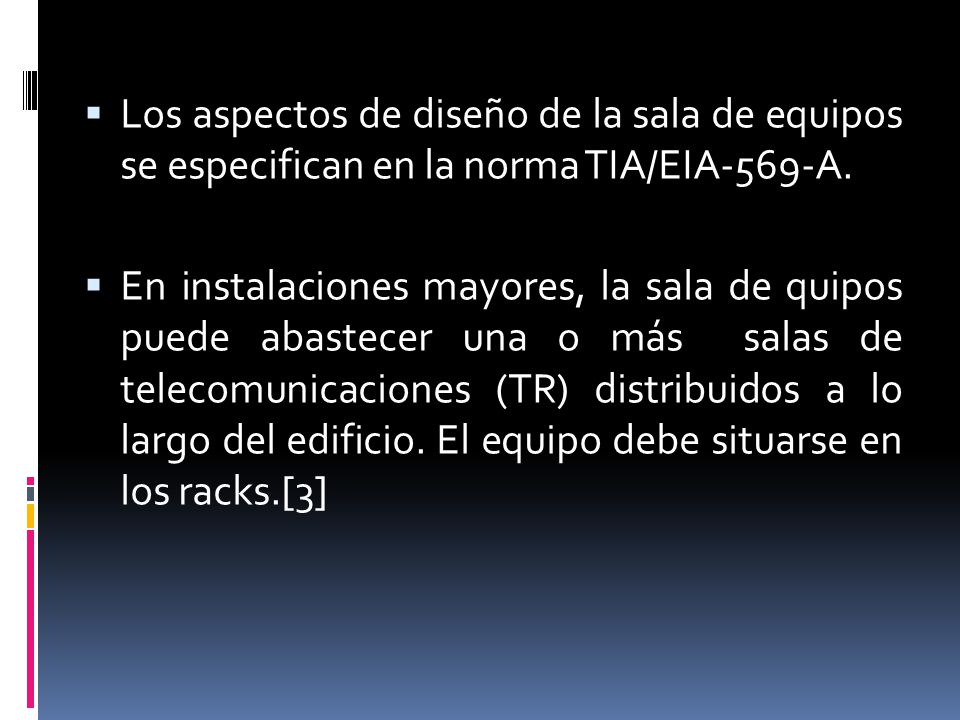

18 Los aspectos de diseño de la sala de equipos se especifican en la norma TIA/EIA-569-A.
En instalaciones mayores, la sala de quipos puede abastecer una o más salas de telecomunicaciones (TR) distribuidos a lo largo del edificio. El equipo debe situarse en los racks.[3]

19 CENTRO DE TELECOMUNICACIONES intermedio[4]
Las salas de telecomunicaciones son donde tienen lugar las conexiones para proporcionar una transmisión entre el cableado backbone y el cableado horizontal. La sala de equipos intermedio de telecomunicaciones puede albergar lo siguiente: HUB PATCH PANEL RACK SOPORTE DE PARED CON BISAGRA.

20 La conexión cruzada intermedia (MC, main cross-connect) puede estar localizada en la misma área que el cuarto de equipo, su principal función es la de proveer servicios de telecomunicaciones en cualquier punto del edificio o del campus. La conexión cruzada intermedia (IC) es un punto necesario para la administración del sistema de cableado. El cuarto de telecomunicaciones es el área por piso, en un edificio, utilizada para el uso exclusivo de equipos asociado con el sistema de cableado de Telecomunicaciones. La función primaria de un curto de telecomunicación es la terminación de la distribución horizontal del cable. No hay un limite máximo en la cantidad de cuartos de telecomunicaciones que pueden haber en un edificio. Todo edificio debe contar con al menos un cuarto de telecomunicaciones o cuarto de equipo.

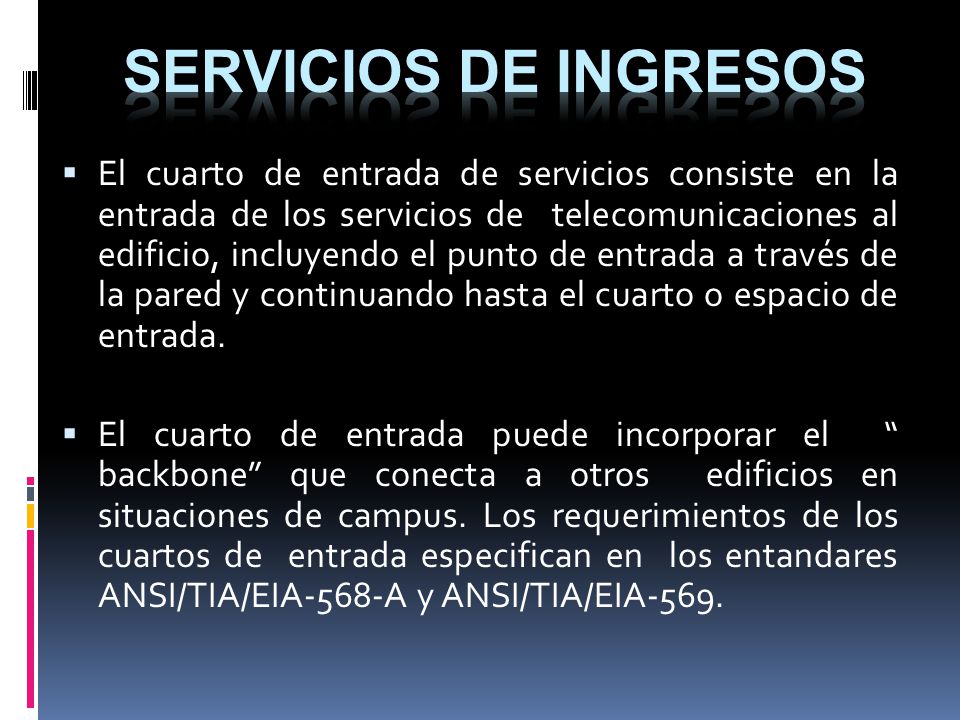

21 Servicios de ingresos El cuarto de entrada de servicios consiste en la entrada de los servicios de telecomunicaciones al edificio, incluyendo el punto de entrada a través de la pared y continuando hasta el cuarto o espacio de entrada. El cuarto de entrada puede incorporar el “ backbone” que conecta a otros edificios en situaciones de campus. Los requerimientos de los cuartos de entrada especifican en los entandares ANSI/TIA/EIA-568-A y ANSI/TIA/EIA-569.

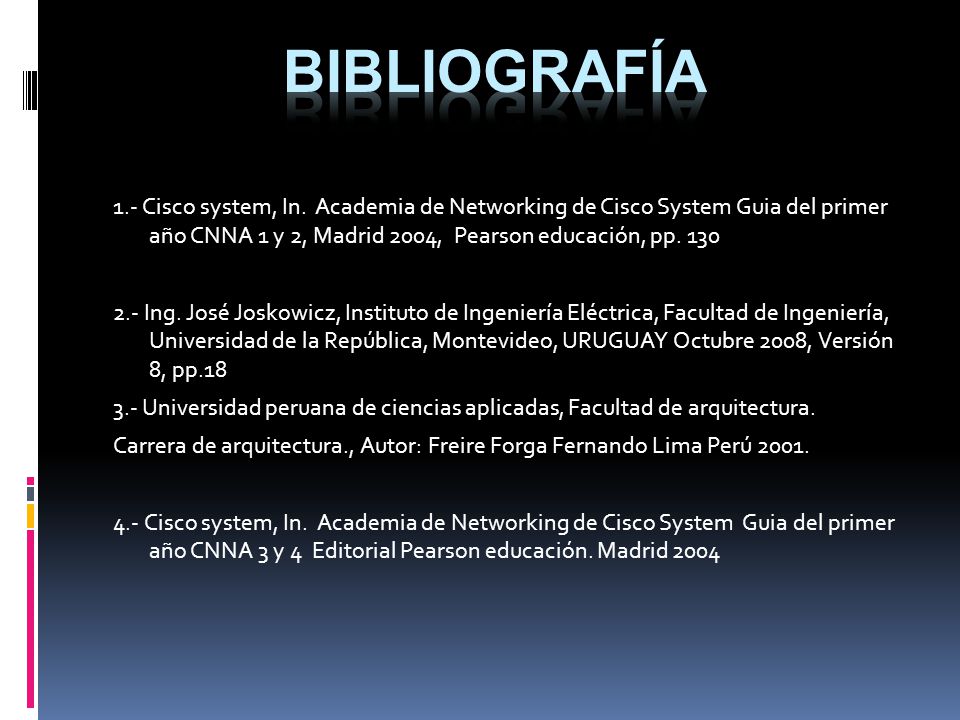

22 bibliografía 1.- Cisco system, In. Academia de Networking de Cisco System Guia del primer año CNNA 1 y 2, Madrid 2004, Pearson educación, pp. 130 2.- Ing. José Joskowicz, Instituto de Ingeniería Eléctrica, Facultad de Ingeniería, Universidad de la República, Montevideo, URUGUAY Octubre 2008, Versión 8, pp.18 3.- Universidad peruana de ciencias aplicadas, Facultad de arquitectura. Carrera de arquitectura., Autor: Freire Forga Fernando Lima Perú 2001. 4.- Cisco system, In. Academia de Networking de Cisco System Guia del primer año CNNA 3 y 4 Editorial Pearson educación. Madrid 2004
