PLANOS SERIADOS Son elementos usados en repetición y gradación, donde cada uno de éstos es considerado como un módulo.

Presentación del tema: "PLANOS SERIADOS Son elementos usados en repetición y gradación, donde cada uno de éstos es considerado como un módulo."— Transcripción de la presentación:

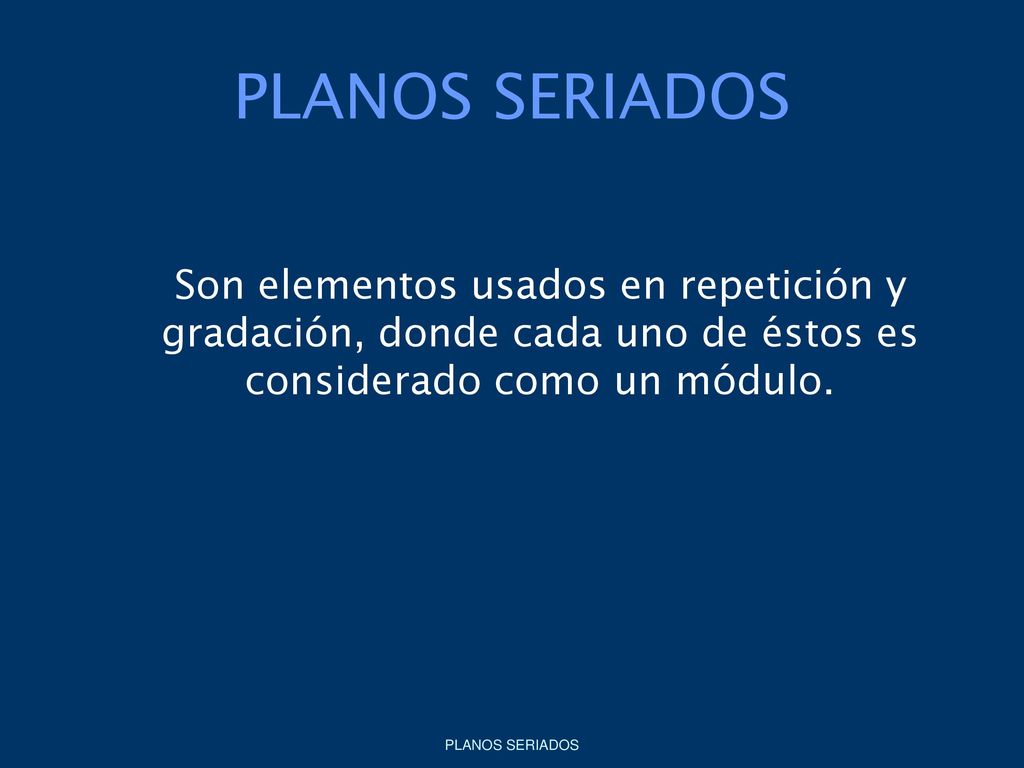

1 PLANOS SERIADOS Son elementos usados en repetición y gradación, donde cada uno de éstos es considerado como un módulo.

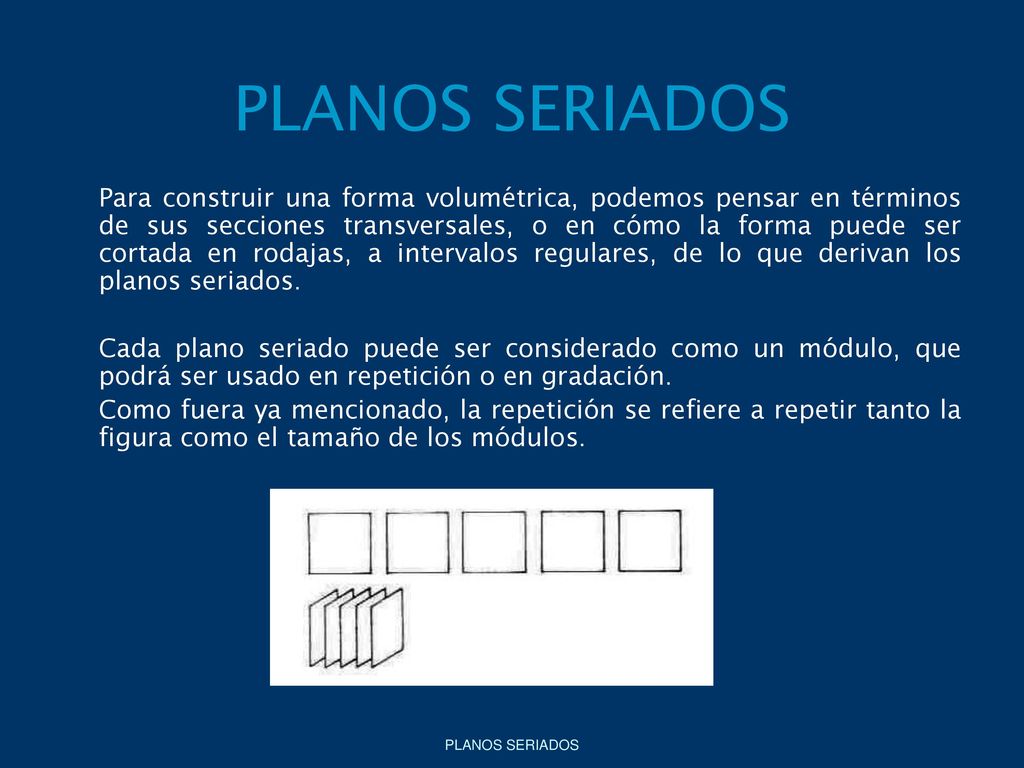

2 PLANOS SERIADOS Para construir una forma volumétrica, podemos pensar en términos de sus secciones transversales, o en cómo la forma puede ser cortada en rodajas, a intervalos regulares, de lo que derivan los planos seriados. Cada plano seriado puede ser considerado como un módulo, que podrá ser usado en repetición o en gradación. Como fuera ya mencionado, la repetición se refiere a repetir tanto la figura como el tamaño de los módulos.

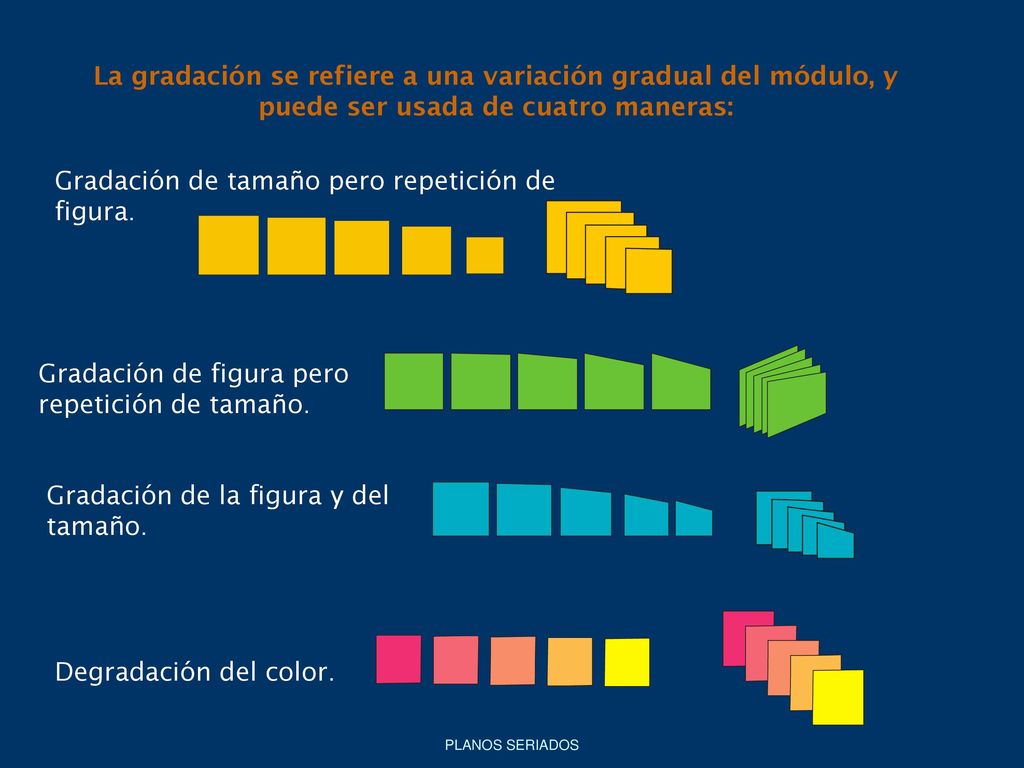

3 La gradación se refiere a una variación gradual del módulo, y puede ser usada de cuatro maneras:
Gradación de tamaño pero repetición de figura. Gradación de figura pero repetición de tamaño. Gradación de la figura y del tamaño. Degradación del color.

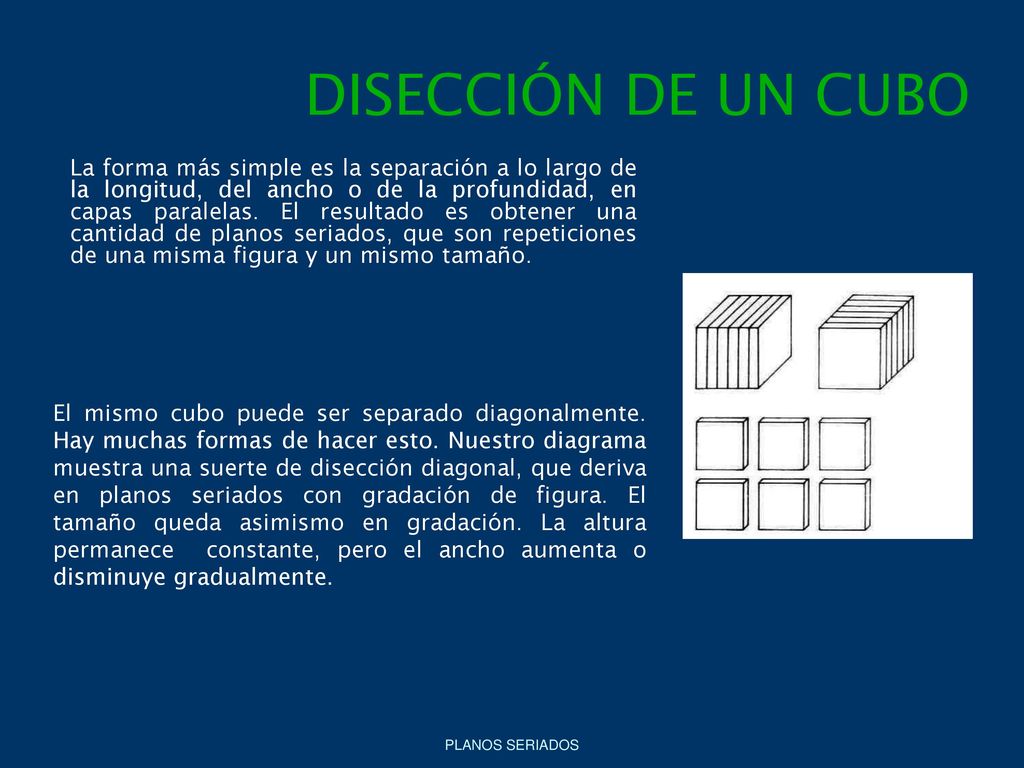

4 DISECCIÓN DE UN CUBO La forma más simple es la separación a lo largo de la longitud, del ancho o de la profundidad, en capas paralelas. El resultado es obtener una cantidad de planos seriados, que son repeticiones de una misma figura y un mismo tamaño. El mismo cubo puede ser separado diagonalmente. Hay muchas formas de hacer esto. Nuestro diagrama muestra una suerte de disección diagonal, que deriva en planos seriados con gradación de figura. El tamaño queda asimismo en gradación. La altura permanece constante, pero el ancho aumenta o disminuye gradualmente.

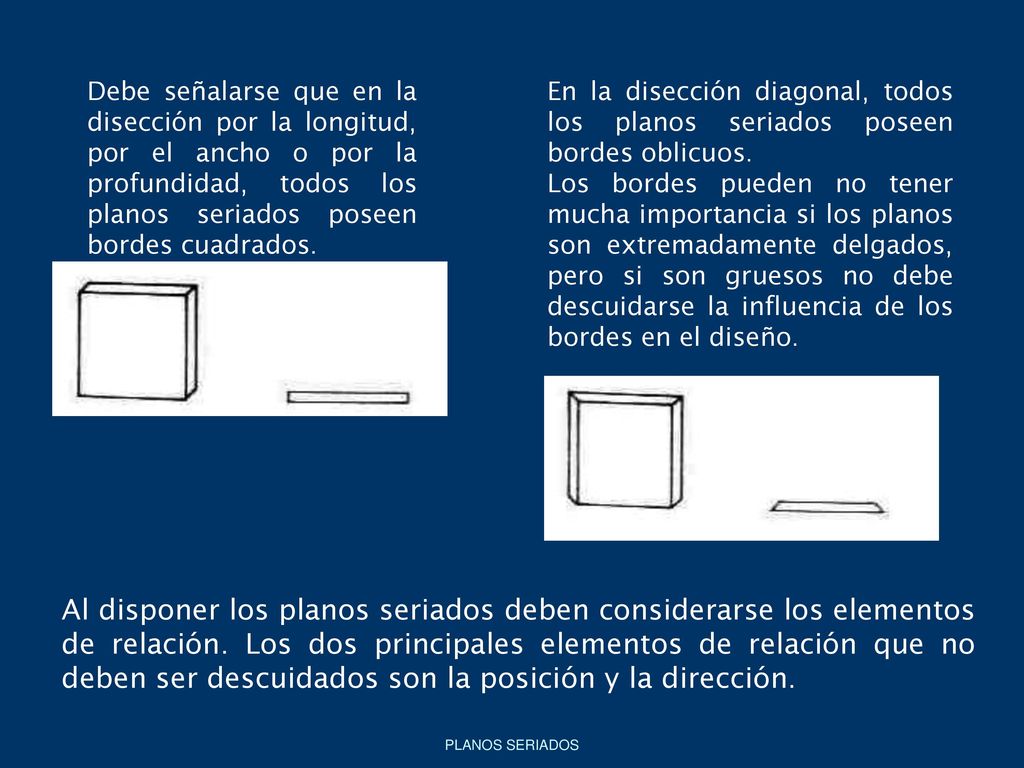

5 Debe señalarse que en la disección por la longitud, por el ancho o por la profundidad, todos los planos seriados poseen bordes cuadrados. En la disección diagonal, todos los planos seriados poseen bordes oblicuos. Los bordes pueden no tener mucha importancia si los planos son extremadamente delgados, pero si son gruesos no debe descuidarse la influencia de los bordes en el diseño. Al disponer los planos seriados deben considerarse los elementos de relación. Los dos principales elementos de relación que no deben ser descuidados son la posición y la dirección.

6 VARIACIONES POSICIONALES

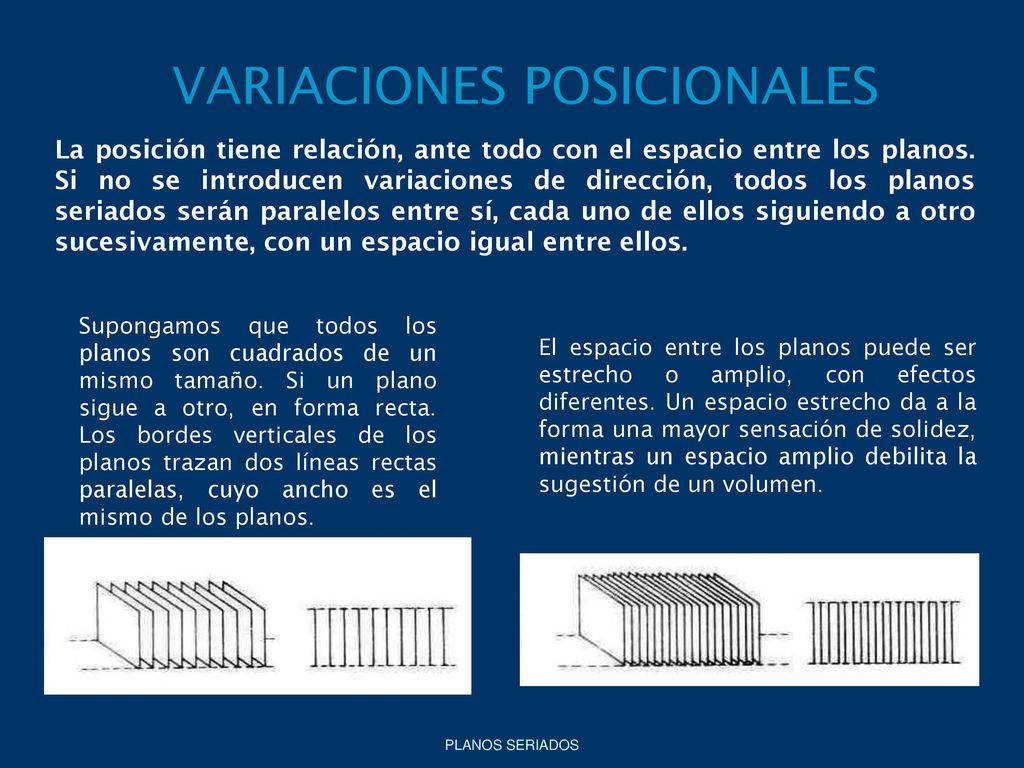

La posición tiene relación, ante todo con el espacio entre los planos. Si no se introducen variaciones de dirección, todos los planos seriados serán paralelos entre sí, cada uno de ellos siguiendo a otro sucesivamente, con un espacio igual entre ellos. Supongamos que todos los planos son cuadrados de un mismo tamaño. Si un plano sigue a otro, en forma recta. Los bordes verticales de los planos trazan dos líneas rectas paralelas, cuyo ancho es el mismo de los planos. El espacio entre los planos puede ser estrecho o amplio, con efectos diferentes. Un espacio estrecho da a la forma una mayor sensación de solidez, mientras un espacio amplio debilita la sugestión de un volumen.

7 VARIACIONES POSICIONALES

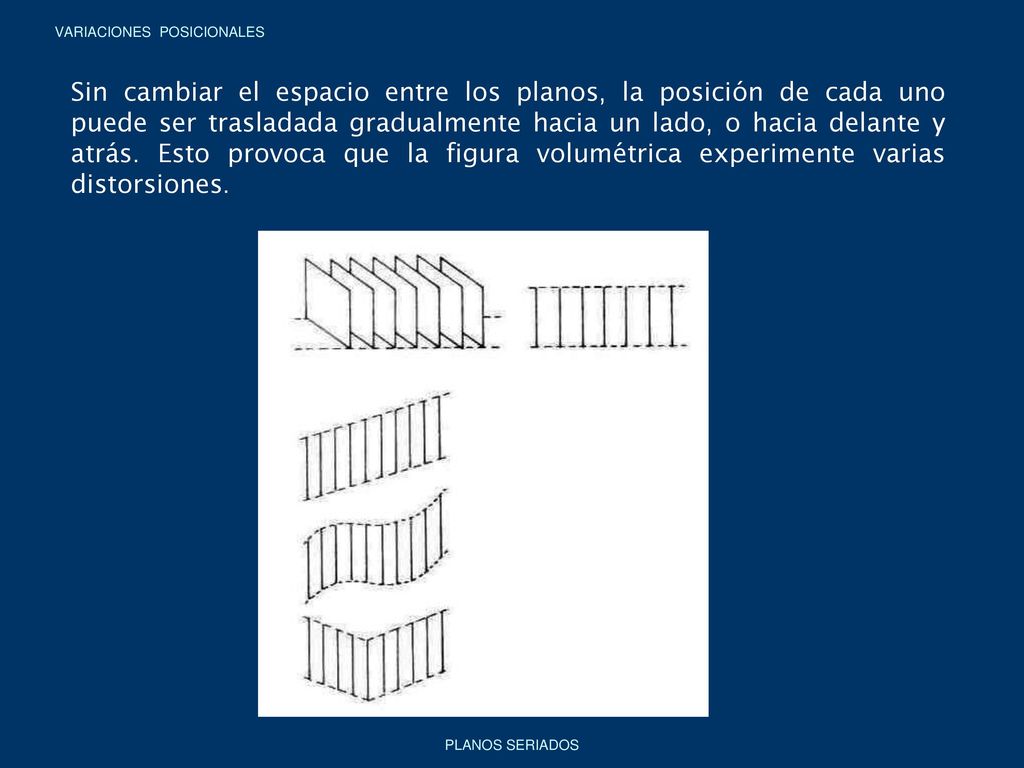

Sin cambiar el espacio entre los planos, la posición de cada uno puede ser trasladada gradualmente hacia un lado, o hacia delante y atrás. Esto provoca que la figura volumétrica experimente varias distorsiones.

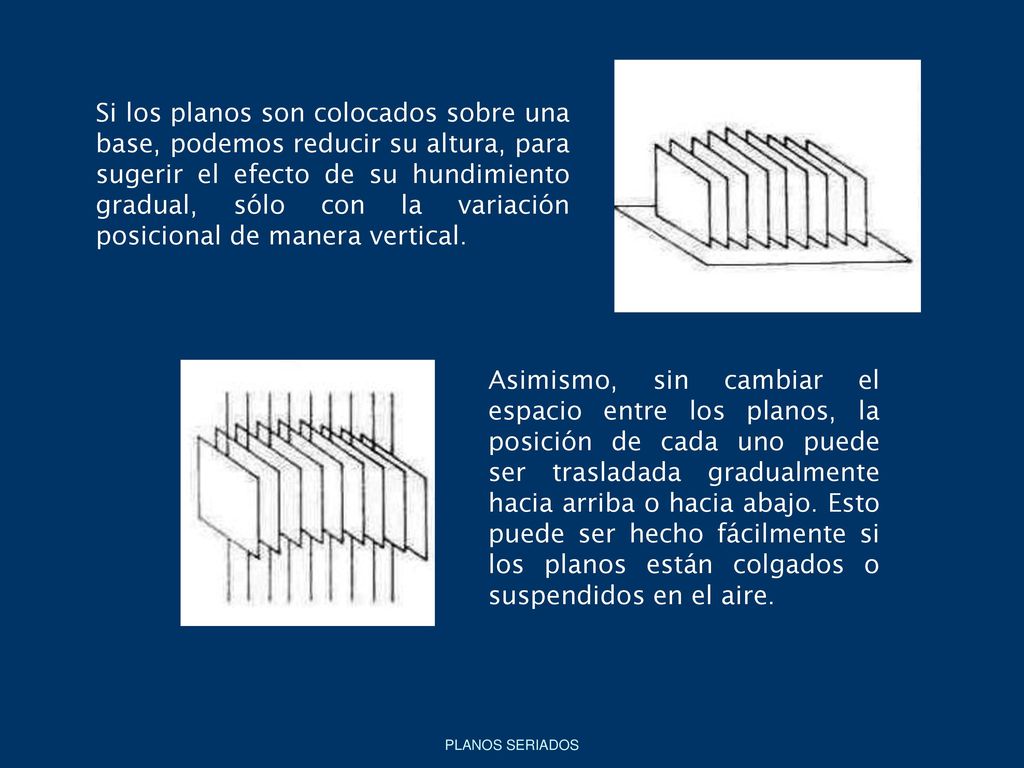

8 Si los planos son colocados sobre una base, podemos reducir su altura, para sugerir el efecto de su hundimiento gradual, sólo con la variación posicional de manera vertical. Asimismo, sin cambiar el espacio entre los planos, la posición de cada uno puede ser trasladada gradualmente hacia arriba o hacia abajo. Esto puede ser hecho fácilmente si los planos están colgados o suspendidos en el aire.

9 VARIACIONES DE DIRECCIÓN

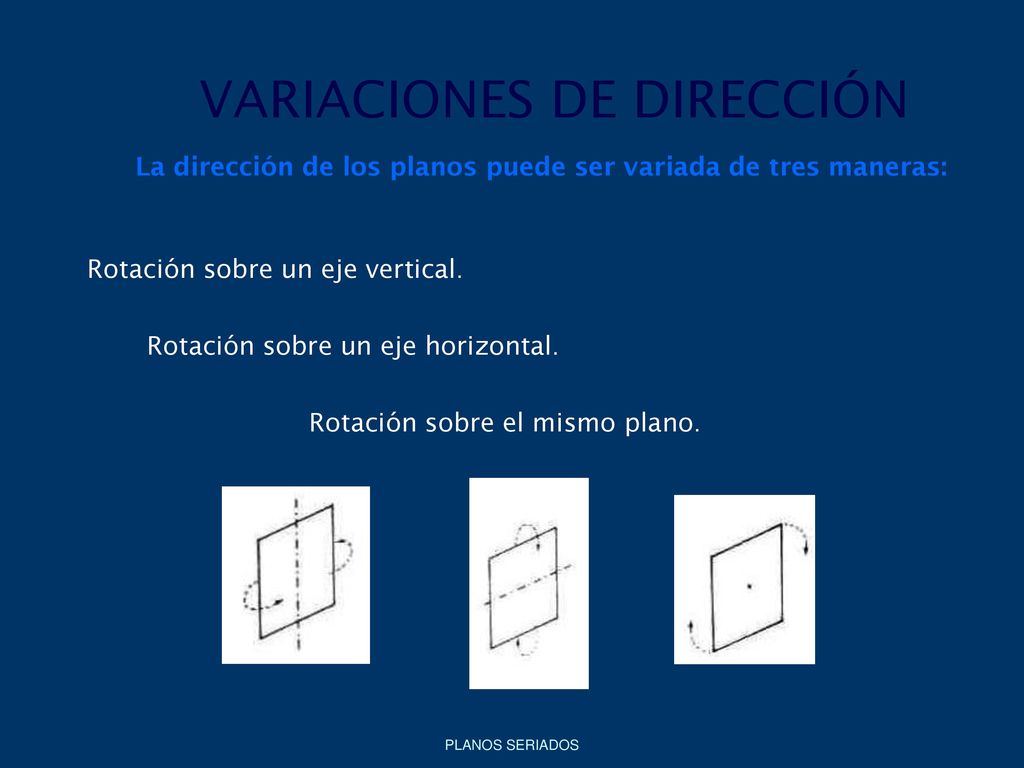

La dirección de los planos puede ser variada de tres maneras: Rotación sobre un eje vertical. Rotación sobre un eje horizontal. Rotación sobre el mismo plano.

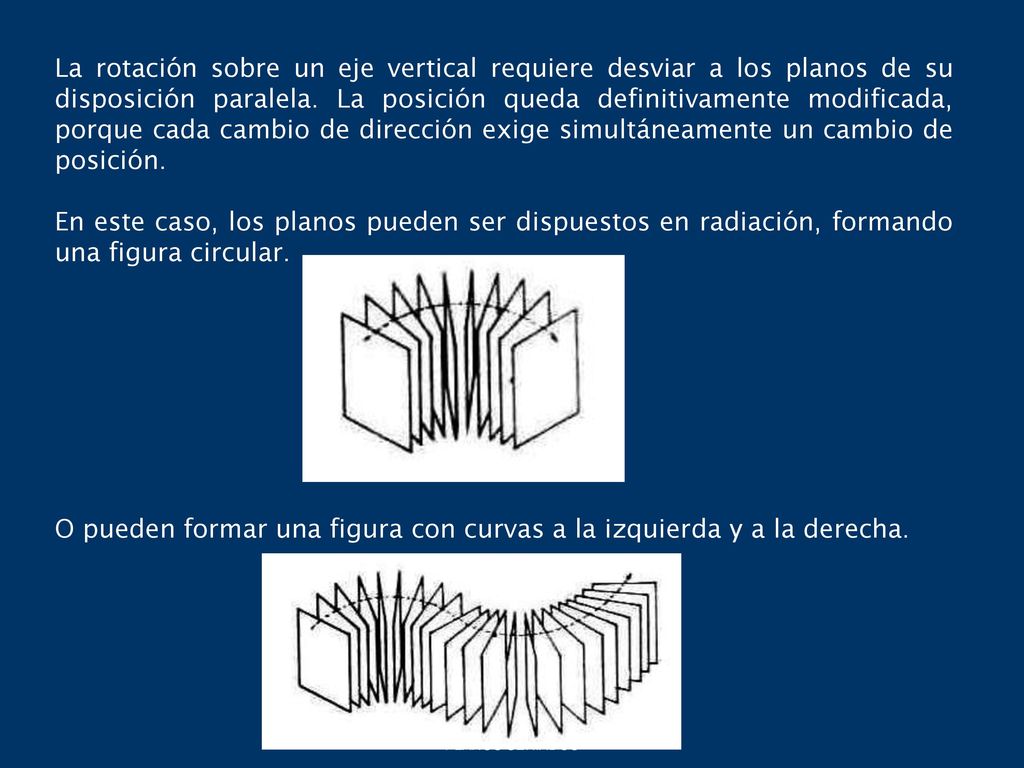

10 La rotación sobre un eje vertical requiere desviar a los planos de su disposición paralela. La posición queda definitivamente modificada, porque cada cambio de dirección exige simultáneamente un cambio de posición. En este caso, los planos pueden ser dispuestos en radiación, formando una figura circular. O pueden formar una figura con curvas a la izquierda y a la derecha.

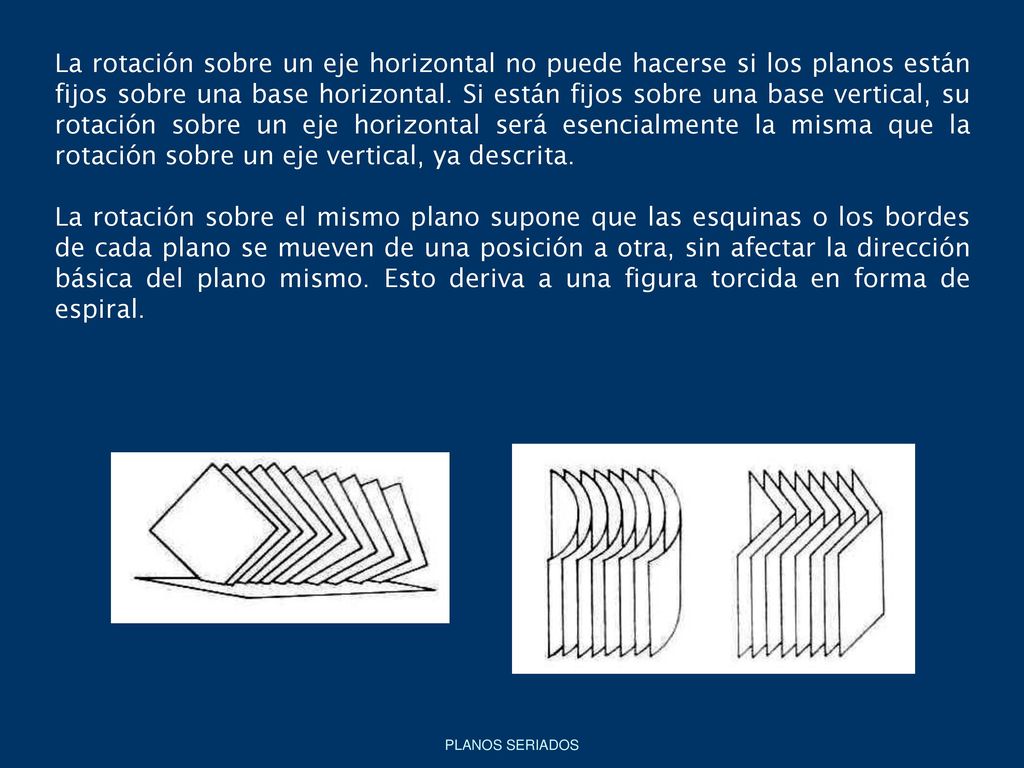

11 La rotación sobre un eje horizontal no puede hacerse si los planos están fijos sobre una base horizontal. Si están fijos sobre una base vertical, su rotación sobre un eje horizontal será esencialmente la misma que la rotación sobre un eje vertical, ya descrita. La rotación sobre el mismo plano supone que las esquinas o los bordes de cada plano se mueven de una posición a otra, sin afectar la dirección básica del plano mismo. Esto deriva a una figura torcida en forma de espiral. Los planos pueden ser físicamente curvados o quebrados si así se desea.
