1 Planos

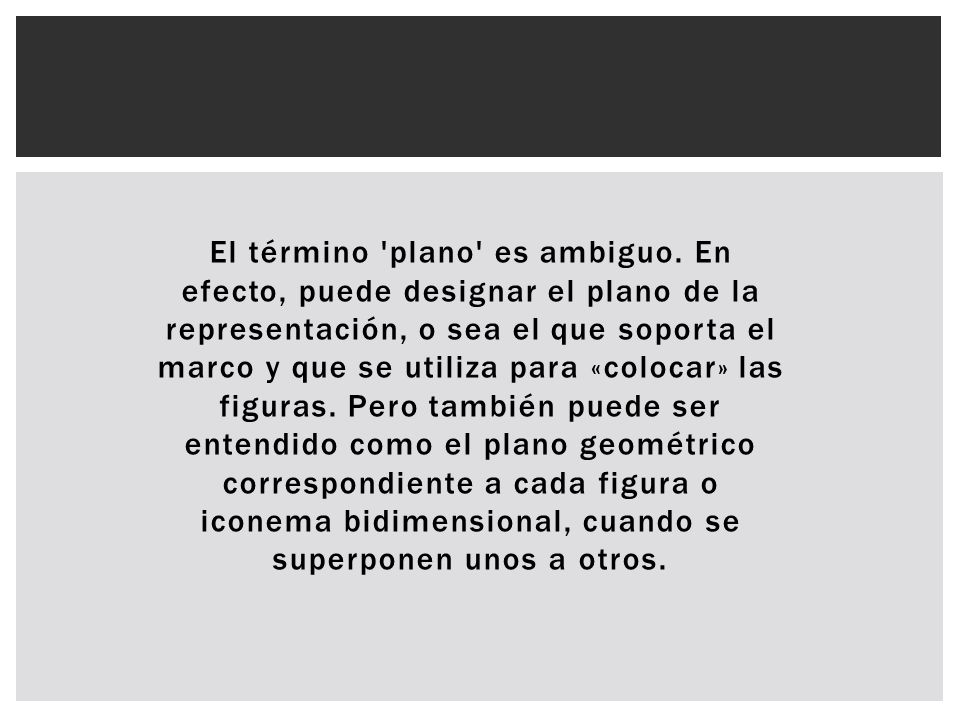

2 El término 'plano' es ambiguo
El término 'plano' es ambiguo. En efecto, puede designar el plano de la representación, o sea el que soporta el marco y que se utiliza para «colocar» las figuras. Pero también puede ser entendido como el plano geométrico correspondiente a cada figura o iconema bidimensional, cuando se superponen unos a otros.

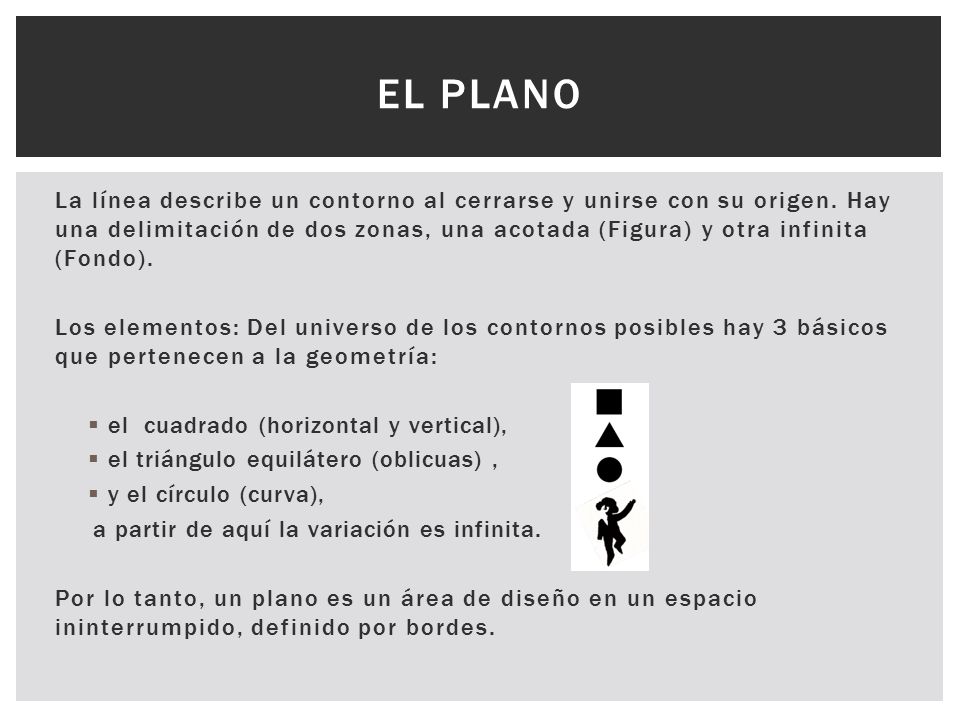

3 El Plano La línea describe un contorno al cerrarse y unirse con su origen. Hay una delimitación de dos zonas, una acotada (Figura) y otra infinita (Fondo). Los elementos: Del universo de los contornos posibles hay 3 básicos que pertenecen a la geometría: el  cuadrado (horizontal y vertical), el triángulo equilátero (oblicuas) , y el círculo (curva), a partir de aquí la variación es infinita. Por lo tanto, un plano es un área de diseño en un espacio ininterrumpido, definido por bordes.

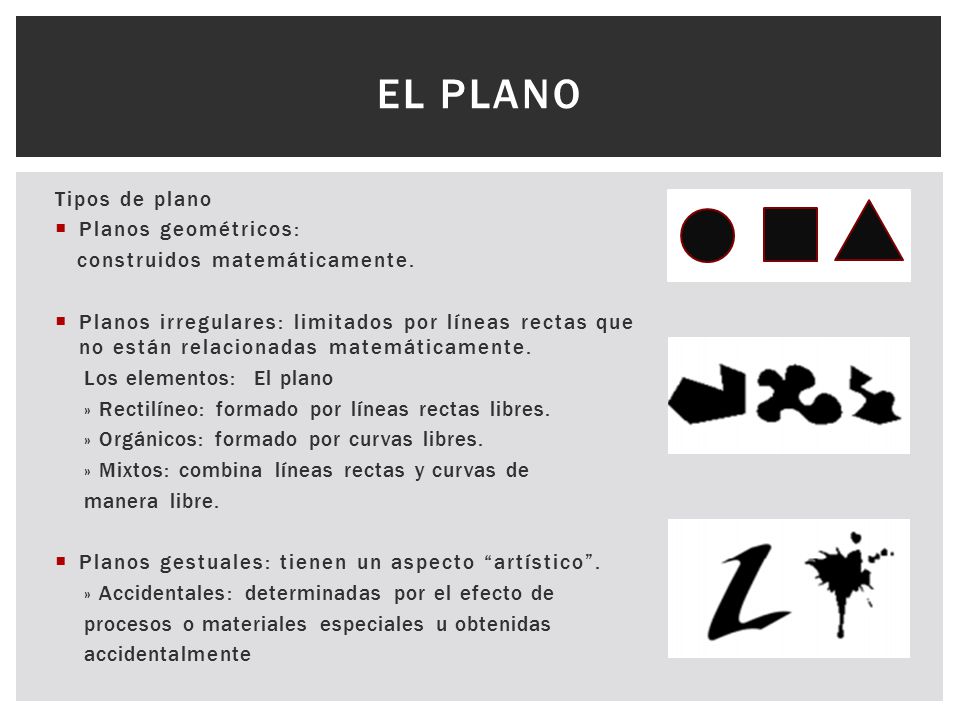

4 El Plano Tipos de plano Planos geométricos:
construidos matemáticamente. Planos irregulares: limitados por líneas rectas que no están relacionadas matemáticamente. Los elementos:  El plano » Rectilíneo: formado por líneas rectas libres. » Orgánicos: formado por curvas libres. » Mixtos: combina líneas rectas y curvas de manera libre. Planos gestuales: tienen un aspecto “artístico”. » Accidentales: determinadas por el efecto de procesos o materiales especiales u obtenidas accidentalmente

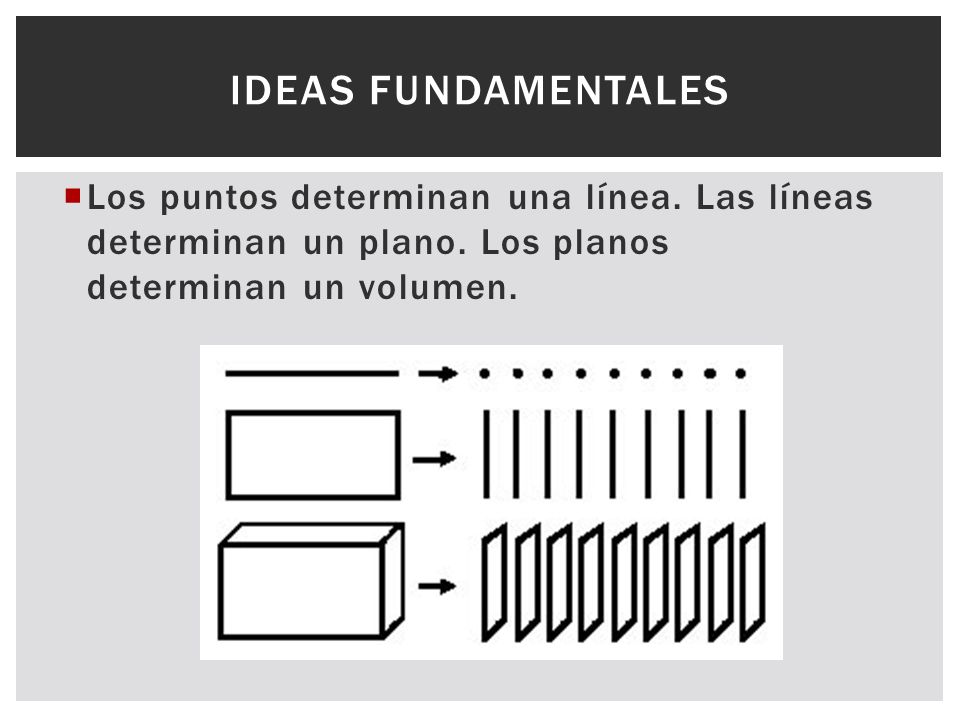

5 IDEAS FUNDAMENTALES Los puntos determinan una línea. Las líneas determinan un plano. Los planos determinan un volumen.

6 PLANOS SERIADOS Para construir un volumen podemos pensar en términos de sus secciones transversales, es decir, en como la forma puede ser cortada en rodajas, a intervalos regulares, de lo que derivan los planos seriados.

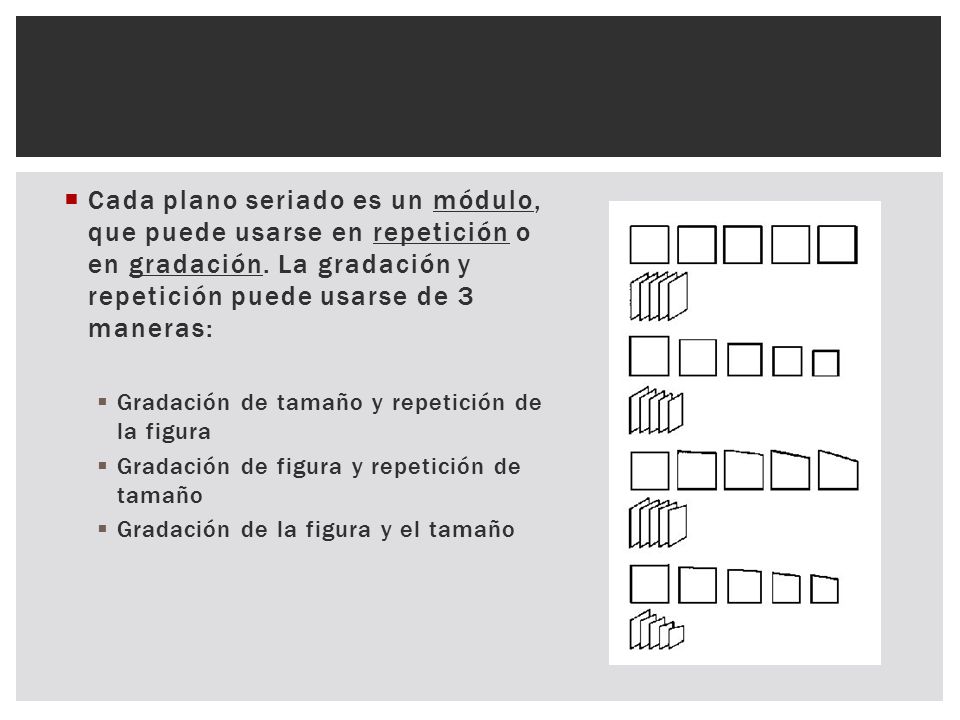

7 Cada plano seriado es un módulo, que puede usarse en repetición o en gradación. La gradación y repetición puede usarse de 3 maneras: Gradación de tamaño y repetición de la figura Gradación de figura y repetición de tamaño Gradación de la figura y el tamaño

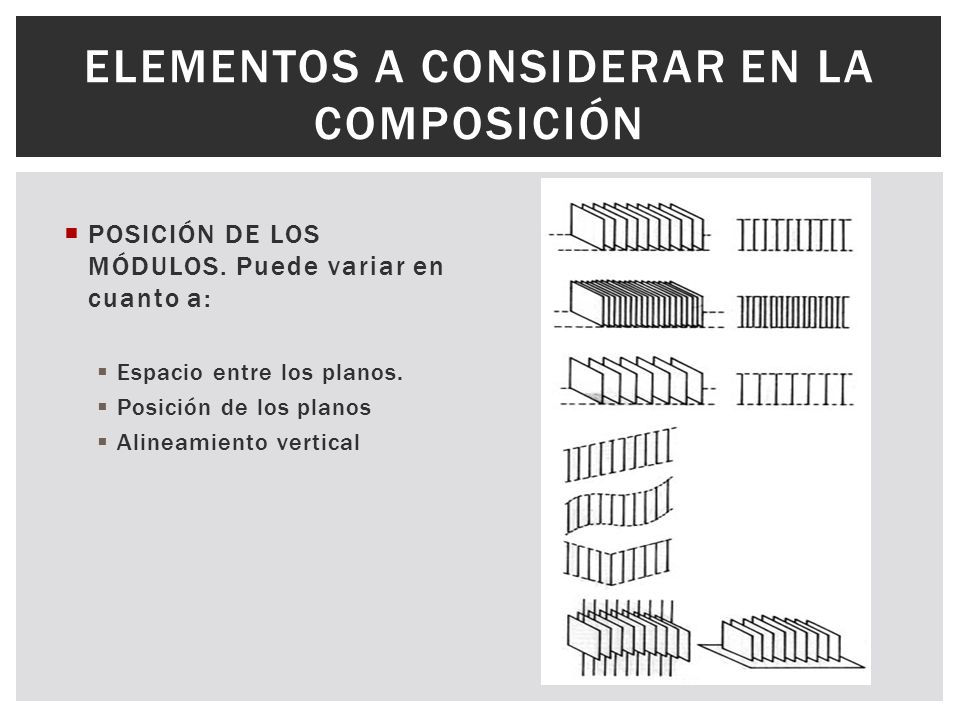

8 ELEMENTOS A CONSIDERAR EN LA COMPOSICIÓN
POSICIÓN DE LOS MÓDULOS. Puede variar en cuanto a: Espacio entre los planos. Posición de los planos Alineamiento vertical

9 VARIACIÓN DE LA DIRECCIÓN. Puede ser variada de tres maneras:
Rotación sobre un eje vertical Rotación sobre un eje horizontal Rotación sobre el mismo plano

10 TÉCNICAS DE CONSTRUCCIÓN
Cualquier material en hojas puede ser utilizado para hacer planos seriados: Hojas de acrílico: excelentes para efectos de transparencia Madera contrachapada: Para maquetas a gran escala. Cartón: fácil manejo, mejor grueso para asegurar su adherencia a la base. Observaciones en la construcción: Para el cartón el mejor adhesivo es el fuerte e instantáneo. Los planos verticales necesitan una base horizontal para su sujeción. Los planos inclinados necesitan cortes oblicuos en sus bordes. Pueden utilizarse centros verticales u horizontales para una mayor sujeción.

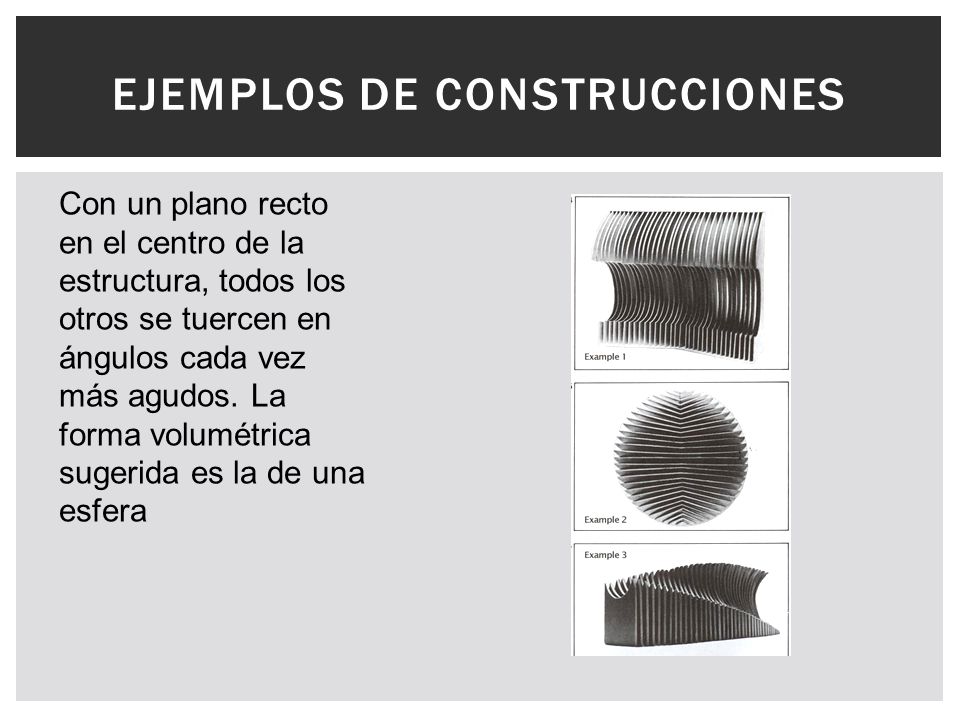

11 EJEMPLOS DE CONSTRUCCIONES
Con un plano recto en el centro de la estructura, todos los otros se tuercen en ángulos cada vez más agudos. La forma volumétrica sugerida es la de una esfera

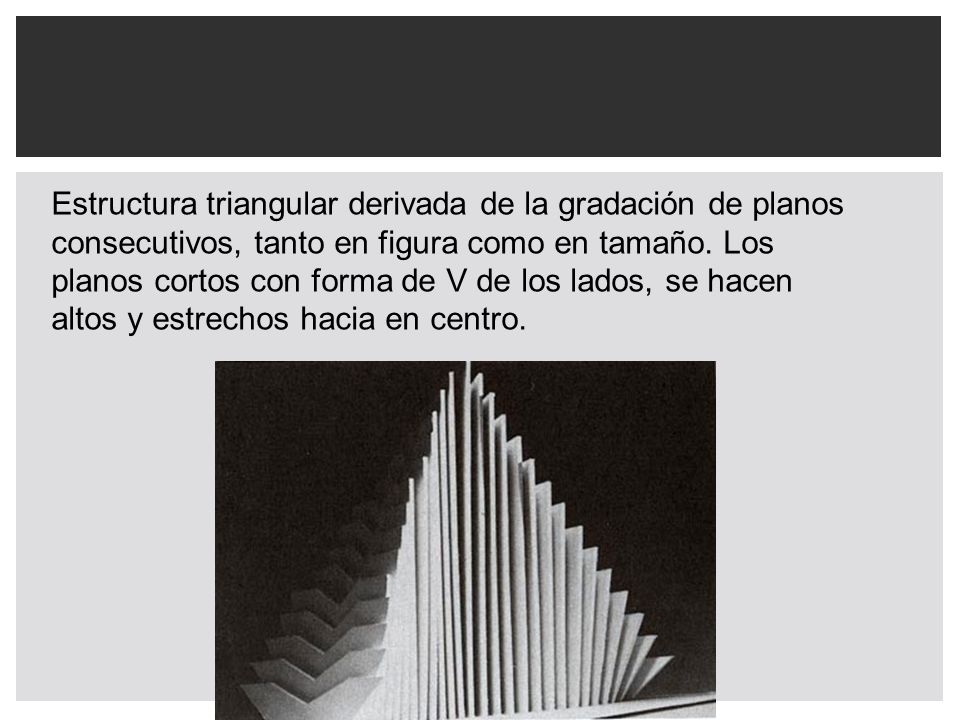

12 Estructura triangular derivada de la gradación de planos consecutivos, tanto en figura como en tamaño. Los planos cortos con forma de V de los lados, se hacen altos y estrechos hacia en centro.

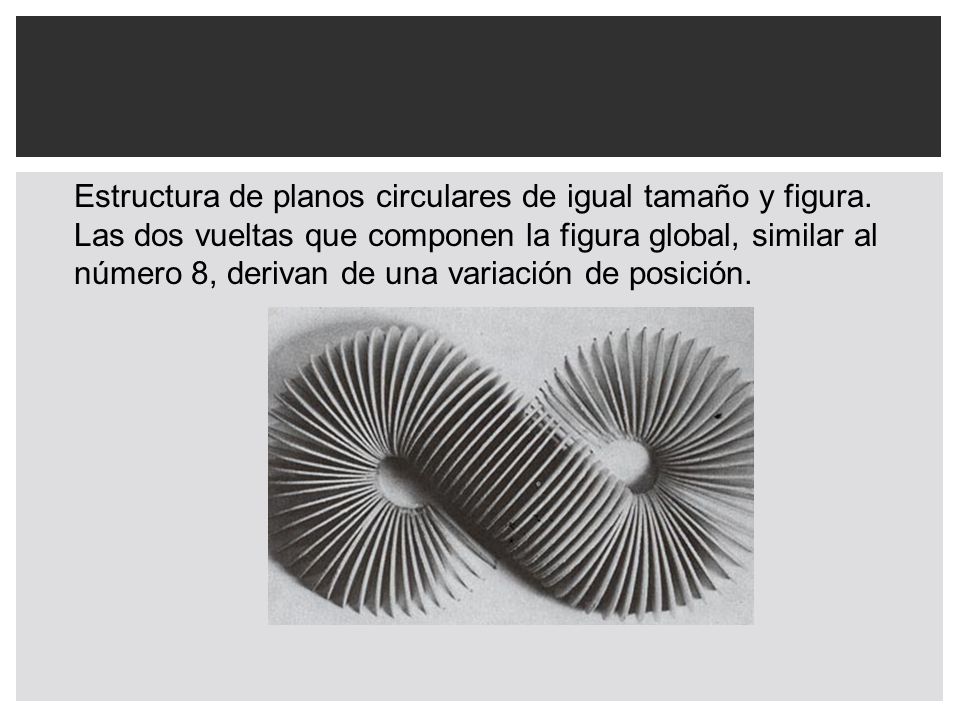

13 Estructura de planos circulares de igual tamaño y figura
Estructura de planos circulares de igual tamaño y figura. Las dos vueltas que componen la figura global, similar al número 8, derivan de una variación de posición.

14 El uso de una gradación de figura es aquí bastante obvio y da una sensación de planos que surgen desde la base o que se hunden en ella.

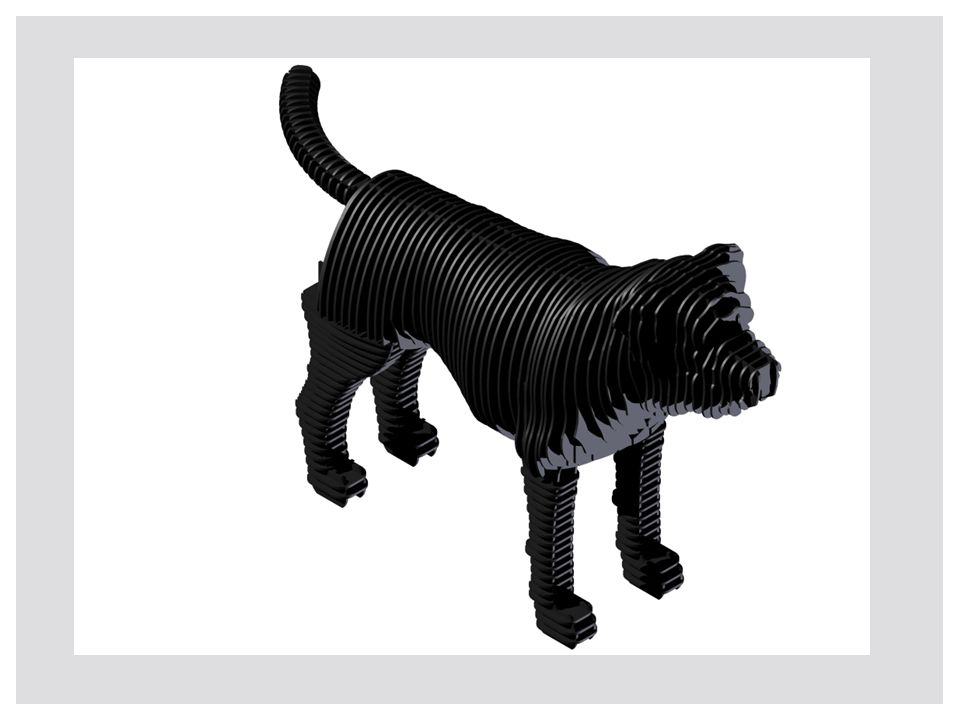

15

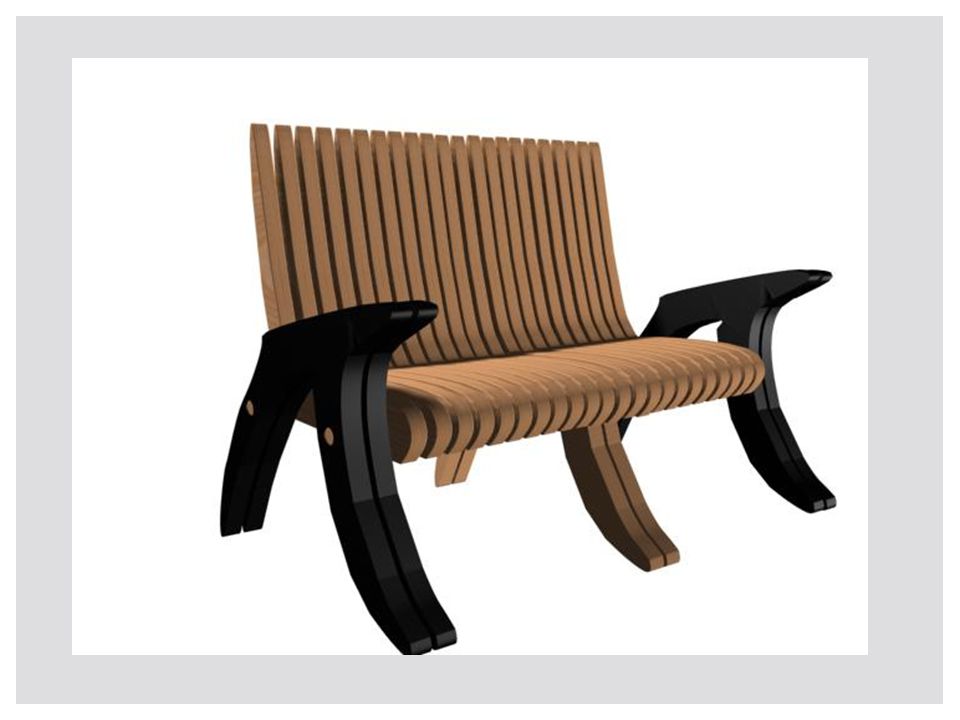

16

17

18

19

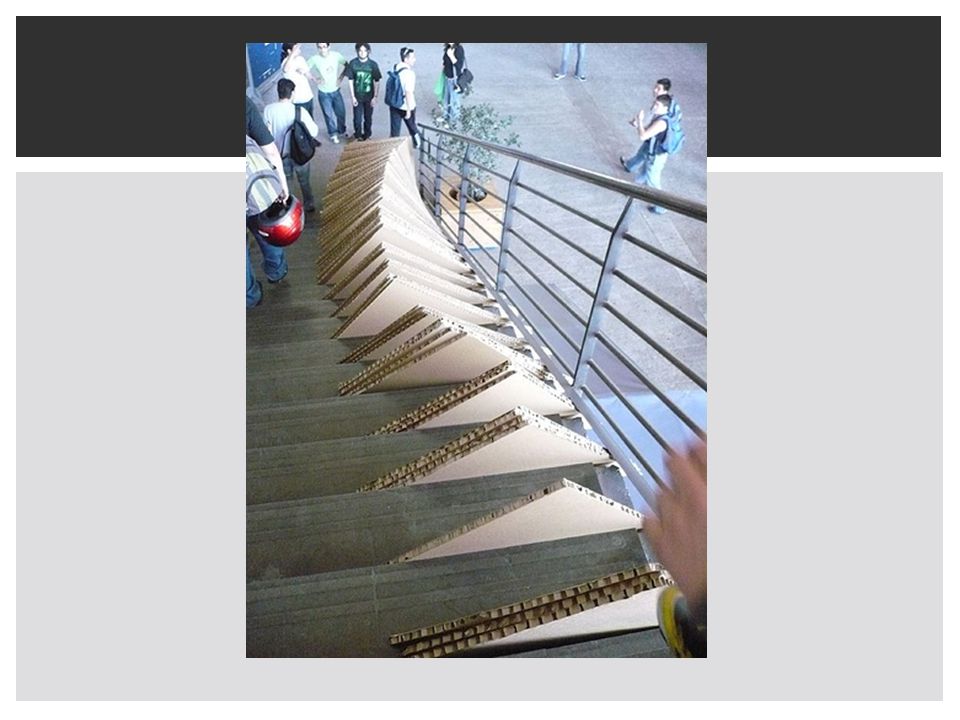

20

21

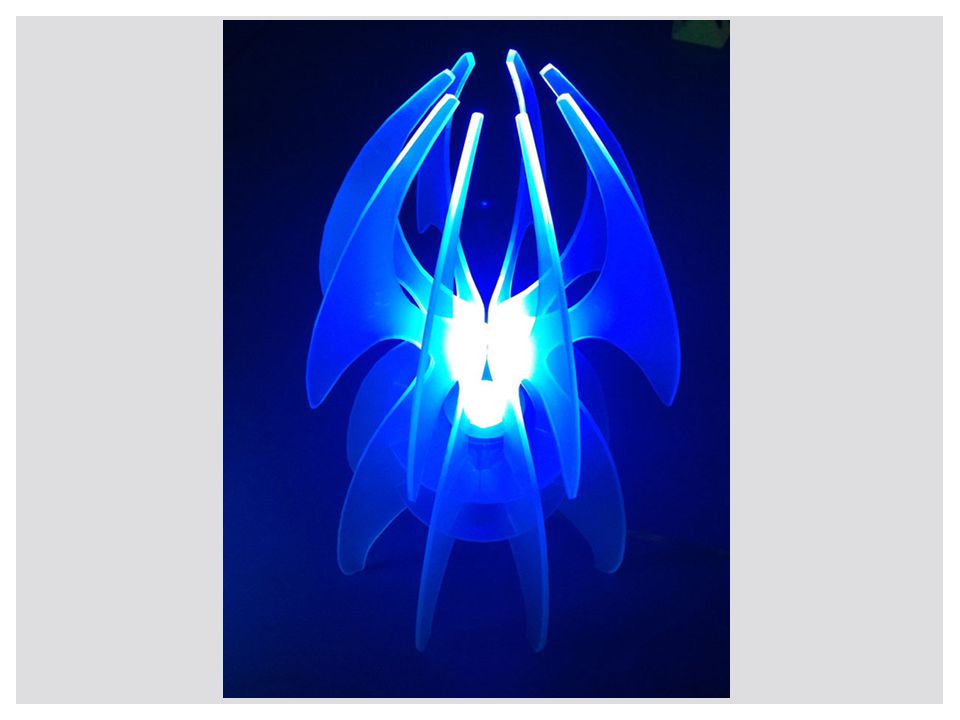

22

23

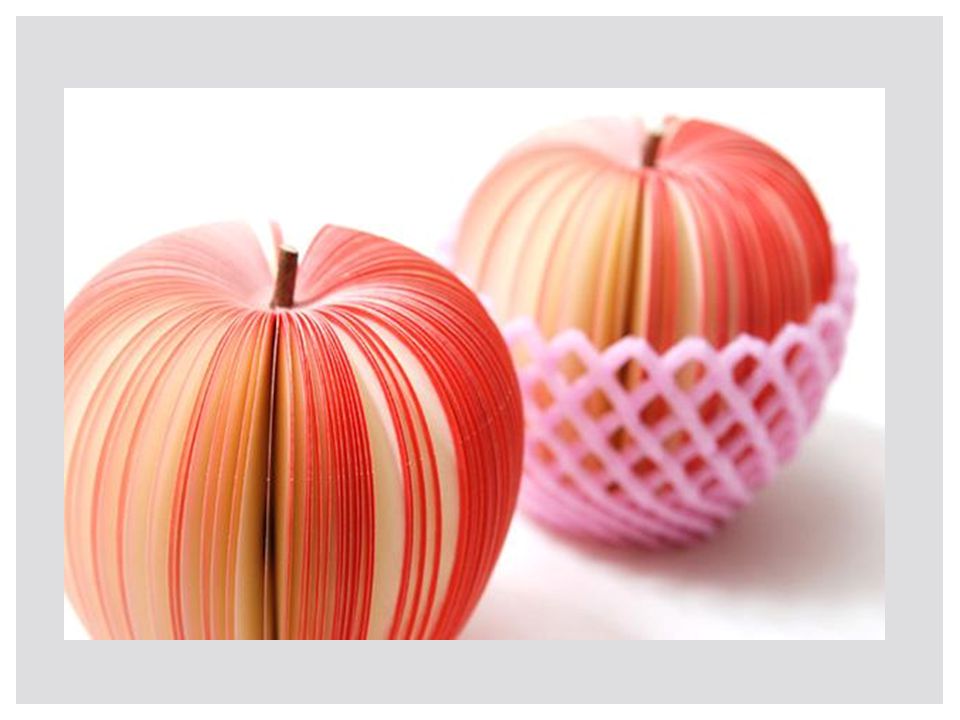

24

25

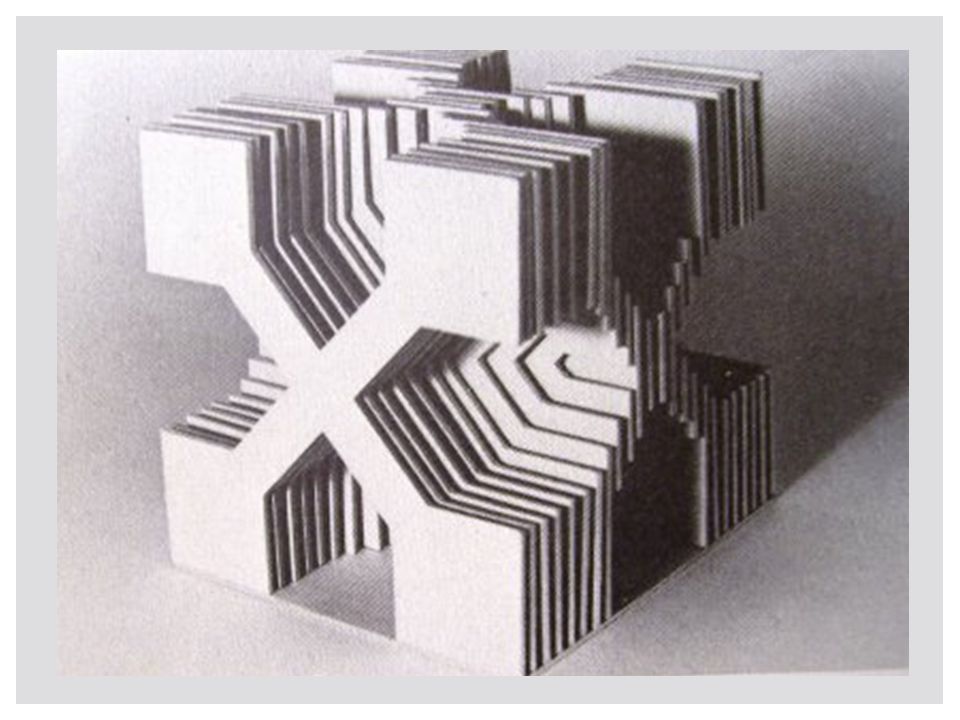

26

27

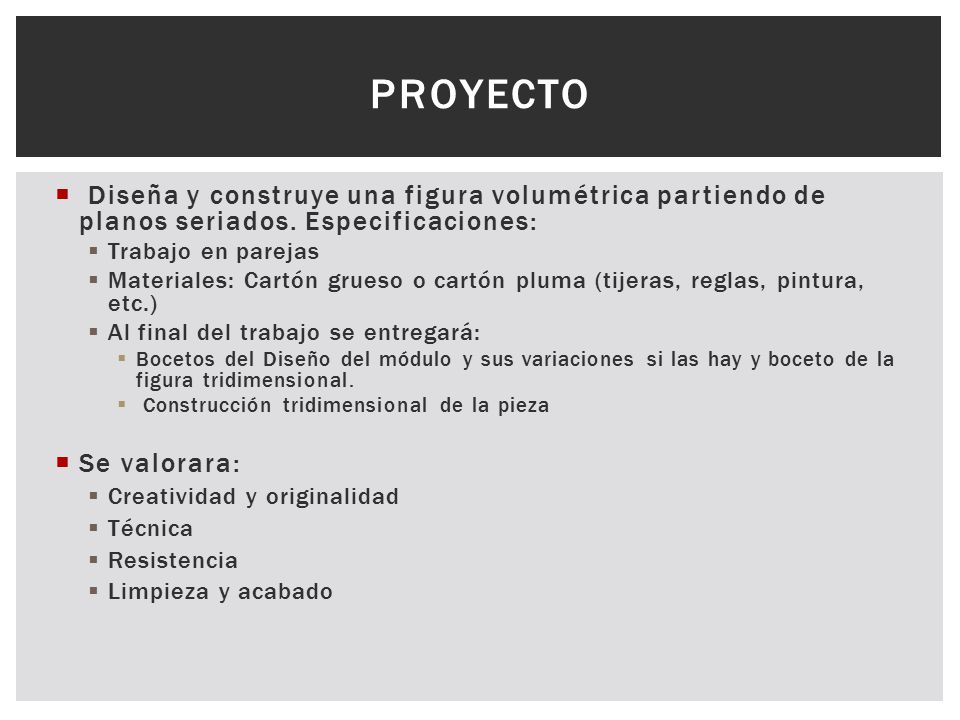

28 PROYECTO Diseña y construye una figura volumétrica partiendo de planos seriados. Especificaciones: Trabajo en parejas Materiales: Cartón grueso o cartón pluma (tijeras, reglas, pintura, etc.) Al final del trabajo se entregará: Bocetos del Diseño del módulo y sus variaciones si las hay y boceto de la figura tridimensional. Construcción tridimensional de la pieza Se valorara: Creatividad y originalidad Técnica Resistencia Limpieza y acabado
