ESCUELAS PÍAS DE SAN FERNANDO EDUCACIÓN PLÁSTICA Y VISUAL PERSPECTIVA CONICA - ELEMENTOS 4º ESO CURSO Sonia Torres

2 PERSPECTIVA CONICA - ELEMENTOS

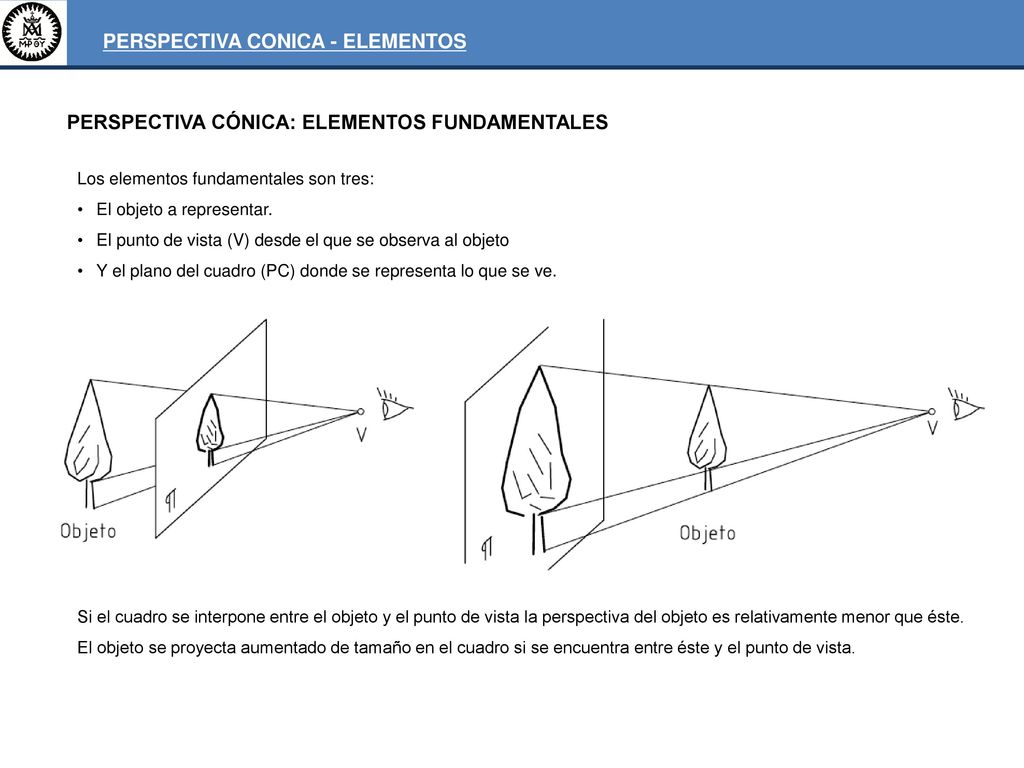

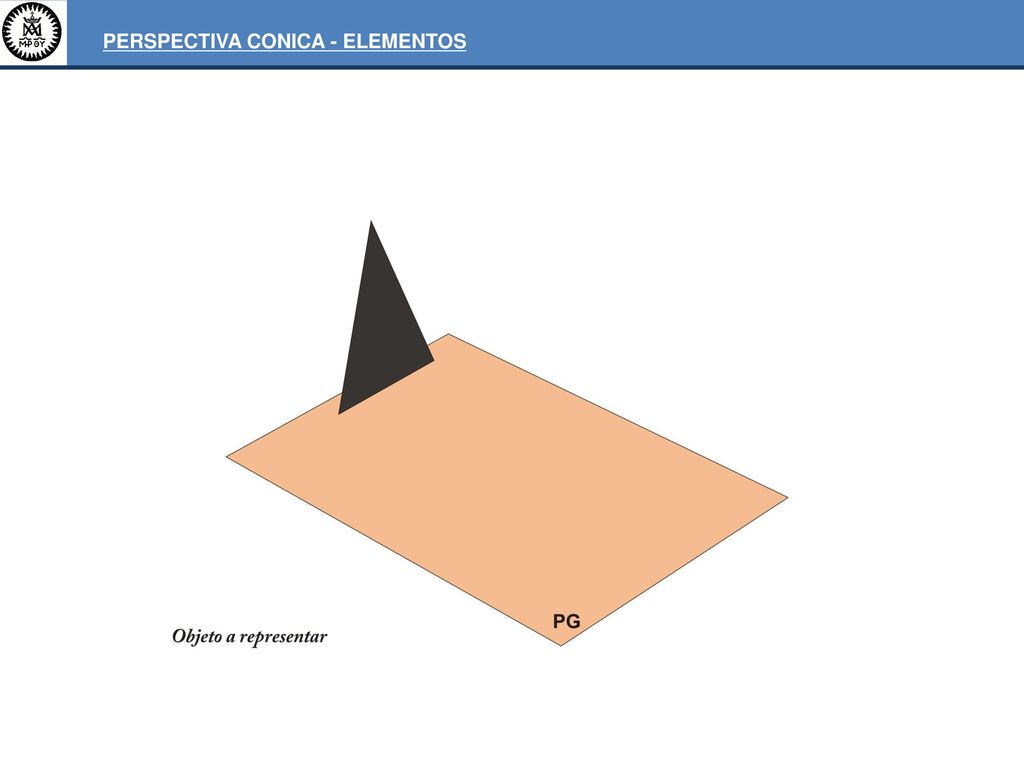

PERSPECTIVA CÓNICA: ELEMENTOS FUNDAMENTALES Los elementos fundamentales son tres: El objeto a representar. El punto de vista (V) desde el que se observa al objeto Y el plano del cuadro (PC) donde se representa lo que se ve. Si el cuadro se interpone entre el objeto y el punto de vista la perspectiva del objeto es relativamente menor que éste. El objeto se proyecta aumentado de tamaño en el cuadro si se encuentra entre éste y el punto de vista.

3 PERSPECTIVA CONICA - ELEMENTOS

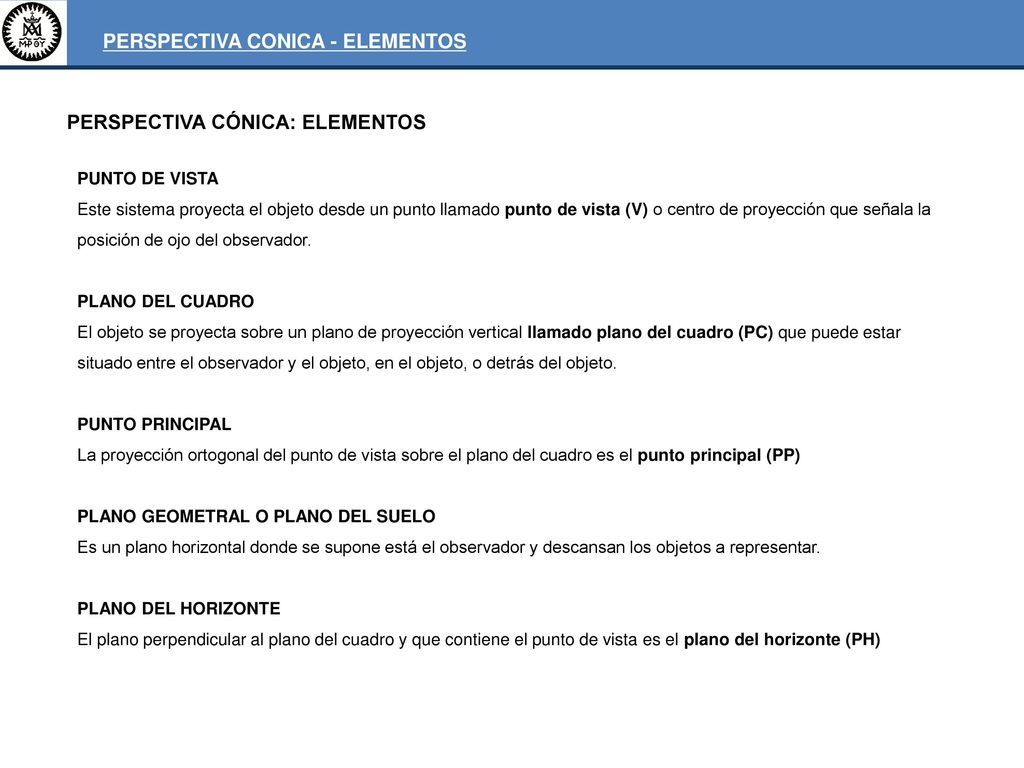

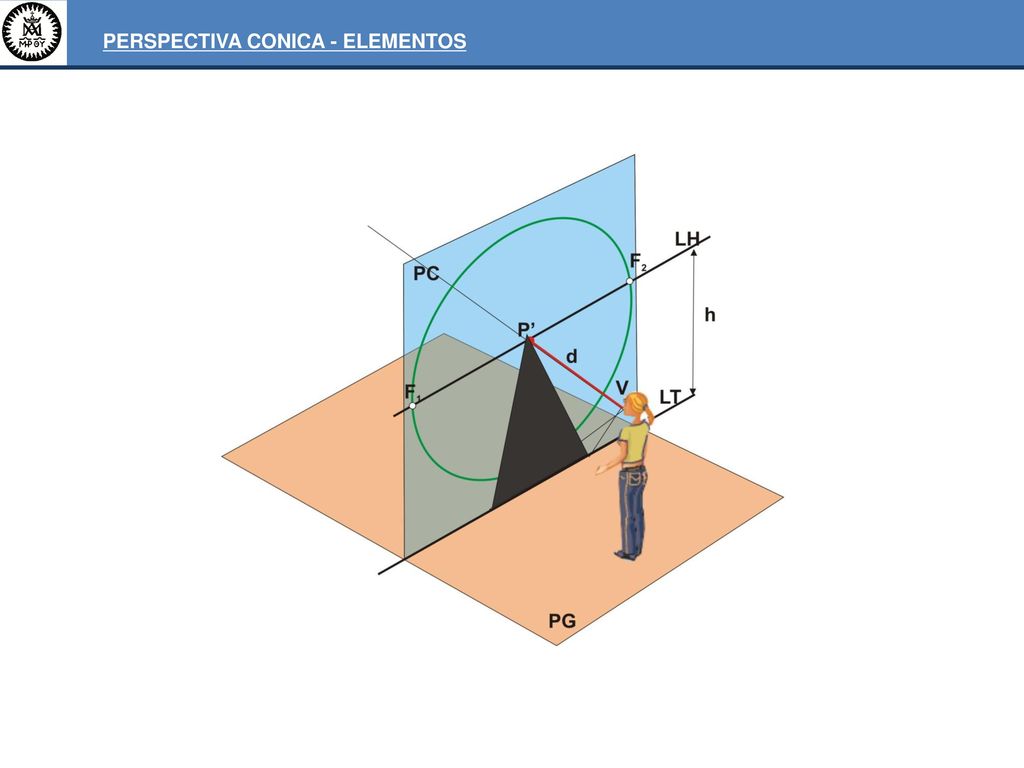

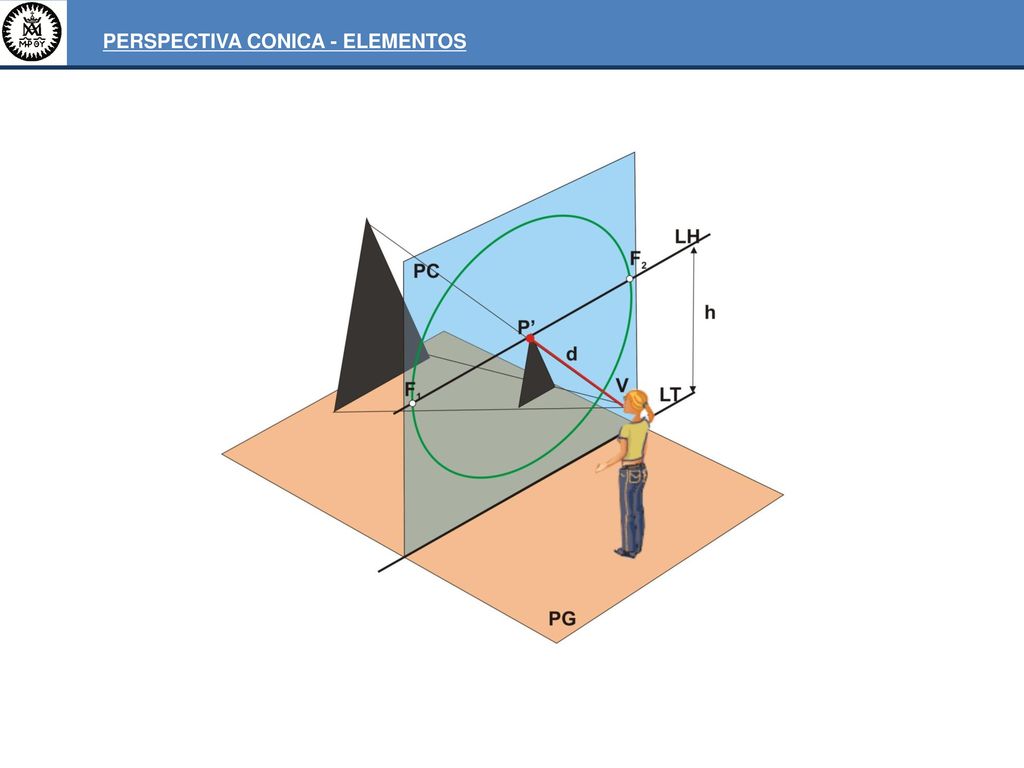

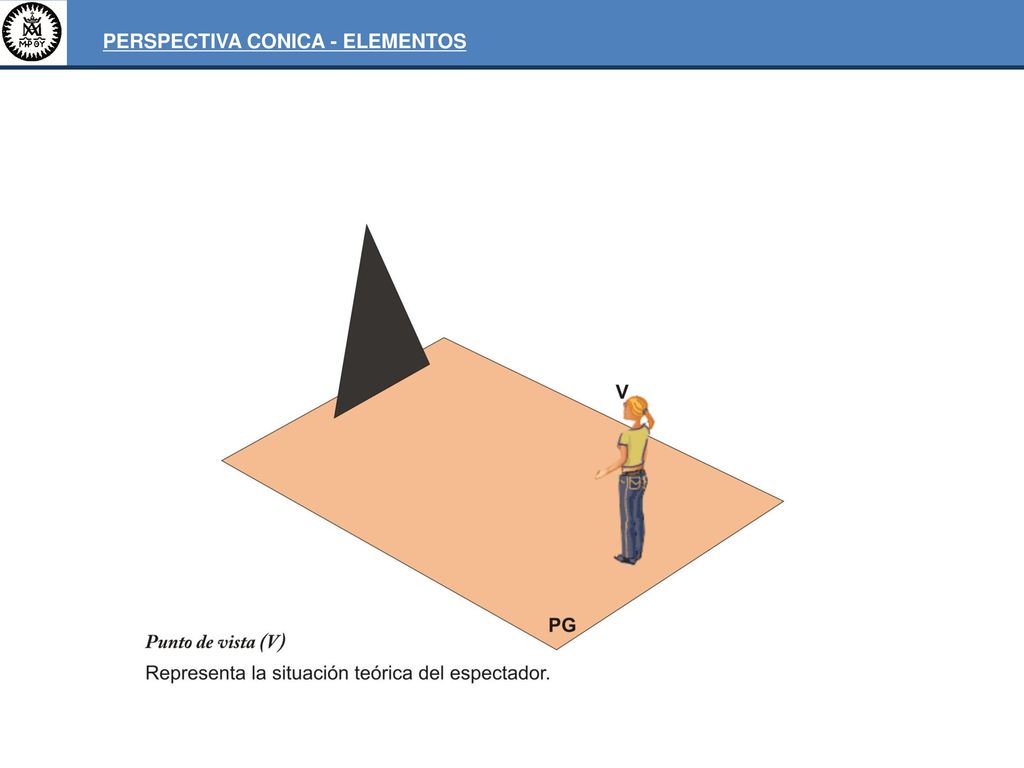

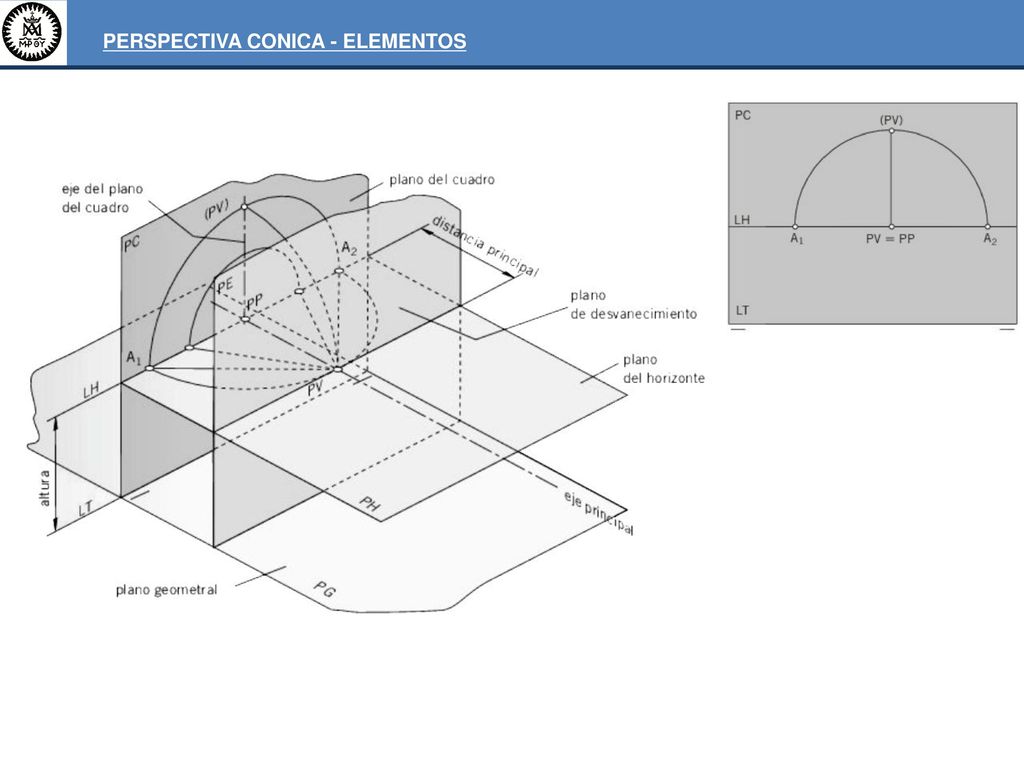

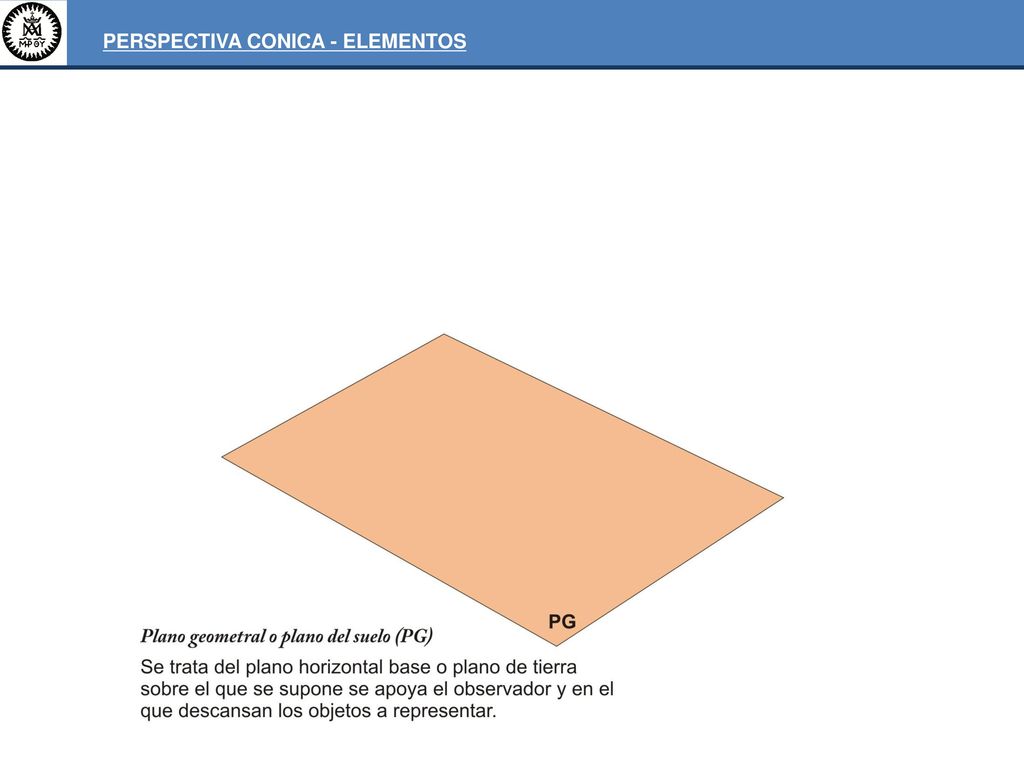

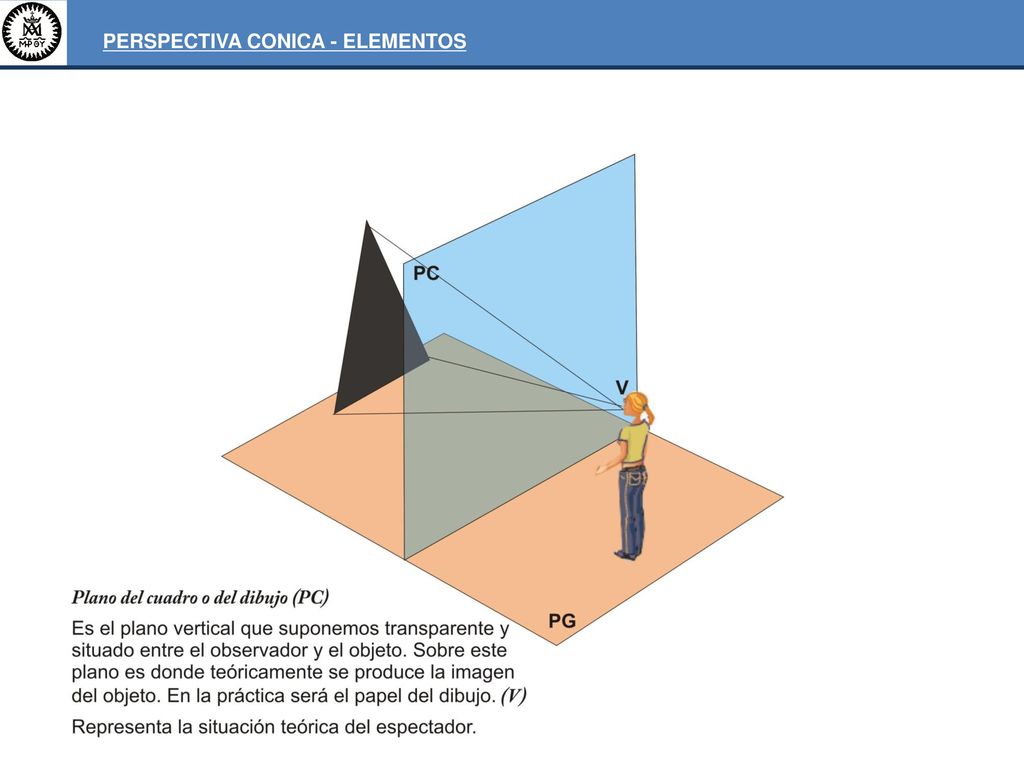

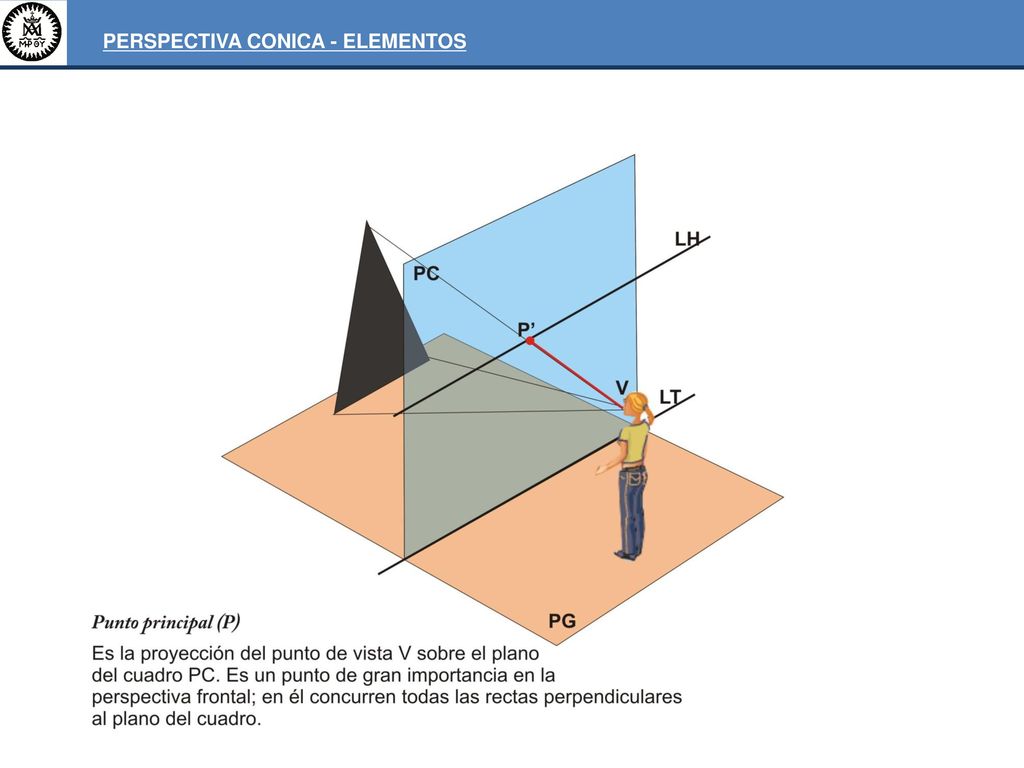

PERSPECTIVA CÓNICA: ELEMENTOS PUNTO DE VISTA Este sistema proyecta el objeto desde un punto llamado punto de vista (V) o centro de proyección que señala la posición de ojo del observador. PLANO DEL CUADRO El objeto se proyecta sobre un plano de proyección vertical llamado plano del cuadro (PC) que puede estar situado entre el observador y el objeto, en el objeto, o detrás del objeto. PUNTO PRINCIPAL La proyección ortogonal del punto de vista sobre el plano del cuadro es el punto principal (PP) PLANO GEOMETRAL O PLANO DEL SUELO Es un plano horizontal donde se supone está el observador y descansan los objetos a representar. PLANO DEL HORIZONTE El plano perpendicular al plano del cuadro y que contiene el punto de vista es el plano del horizonte (PH)

4 PERSPECTIVA CONICA - ELEMENTOS

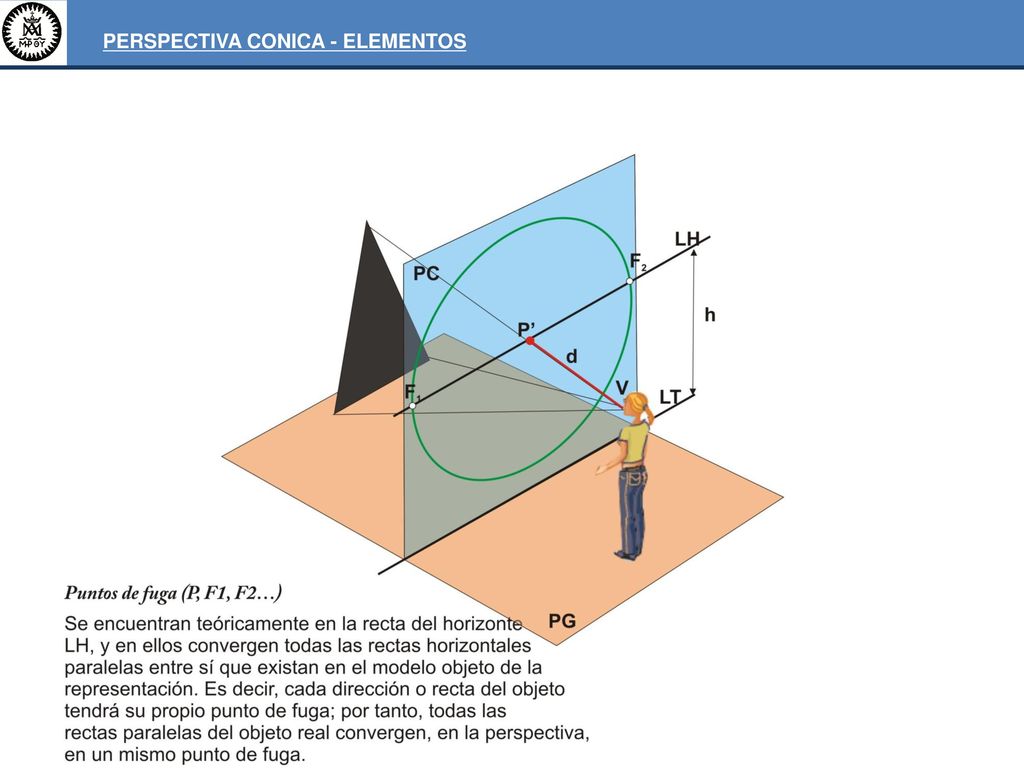

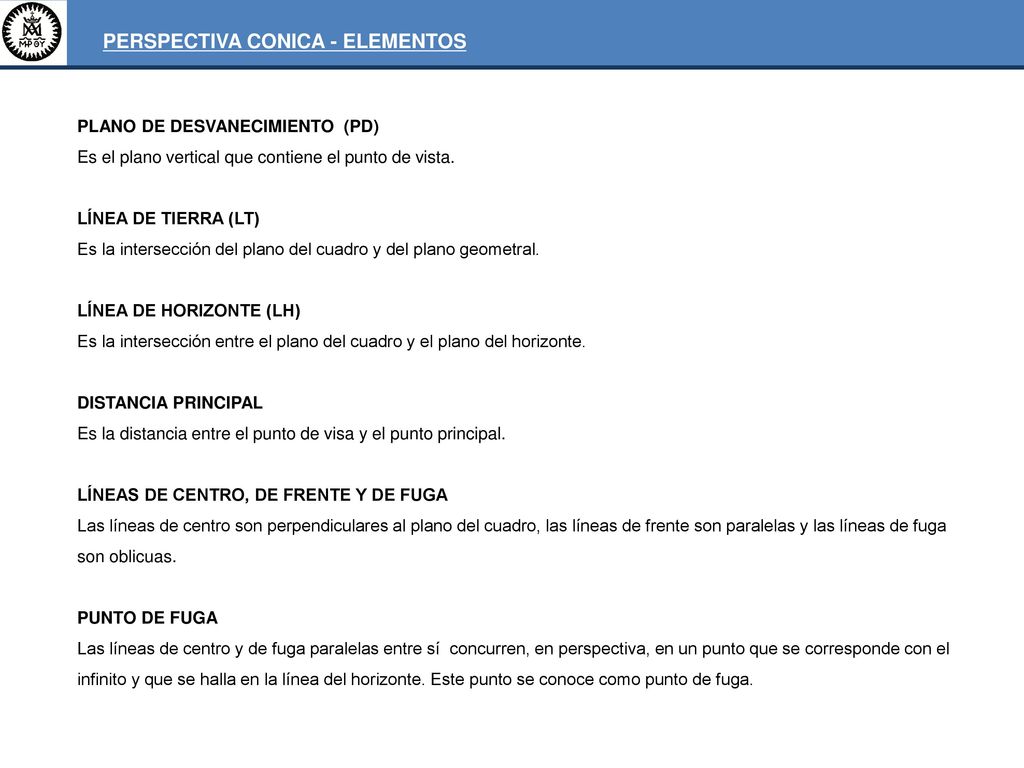

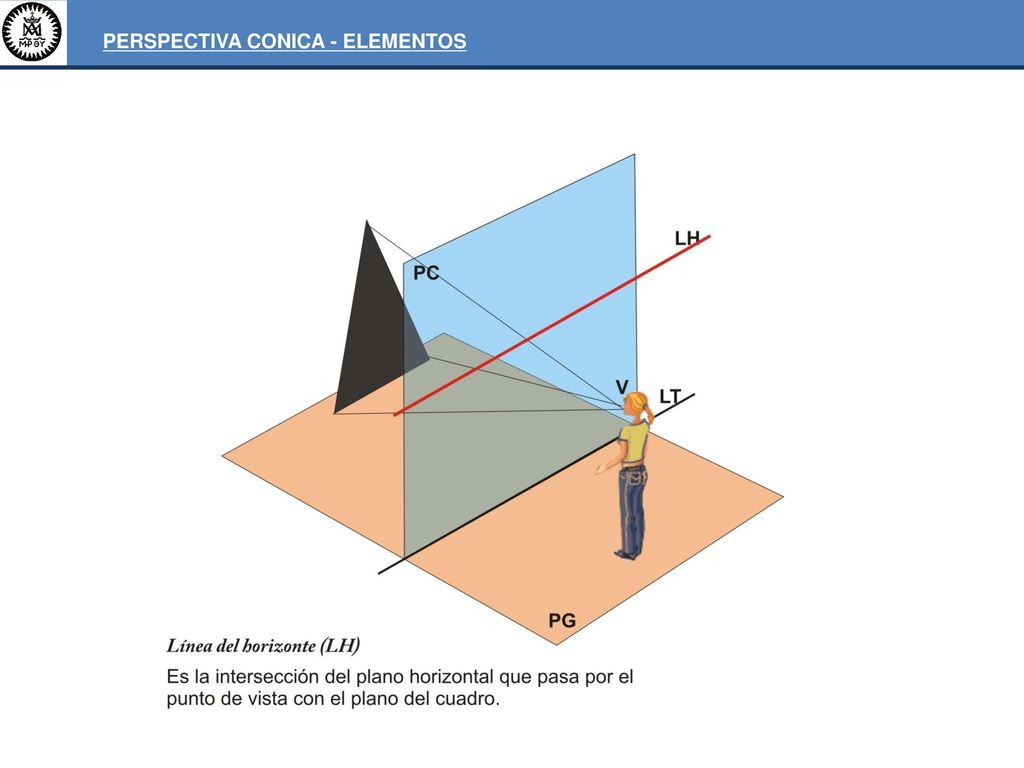

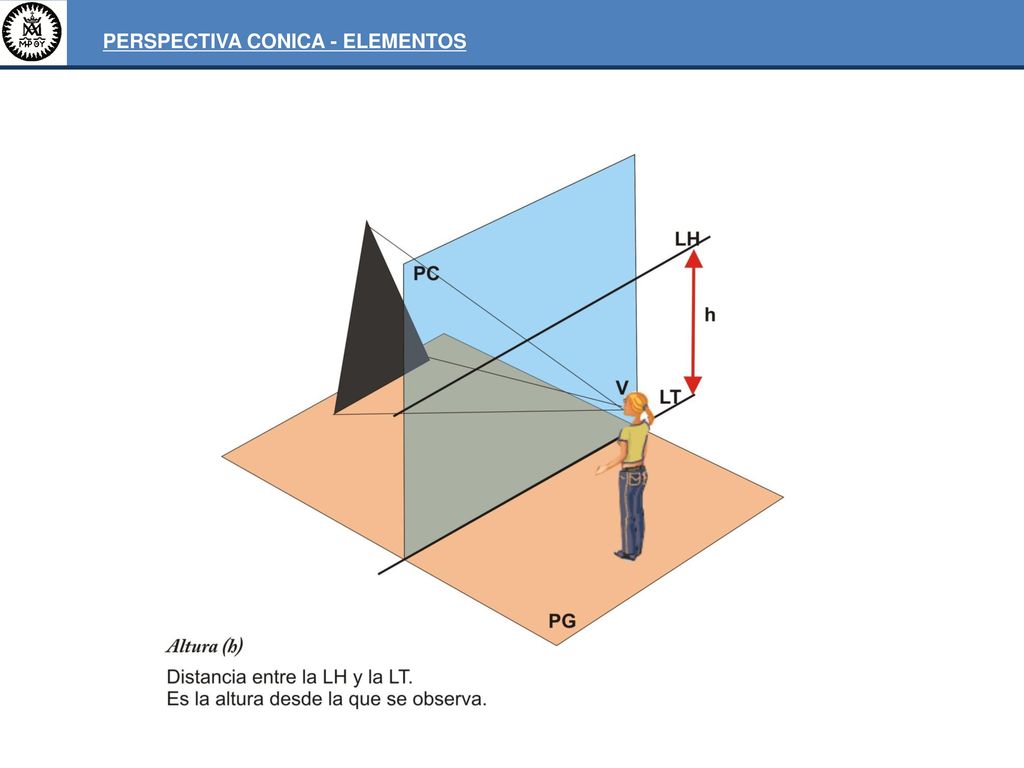

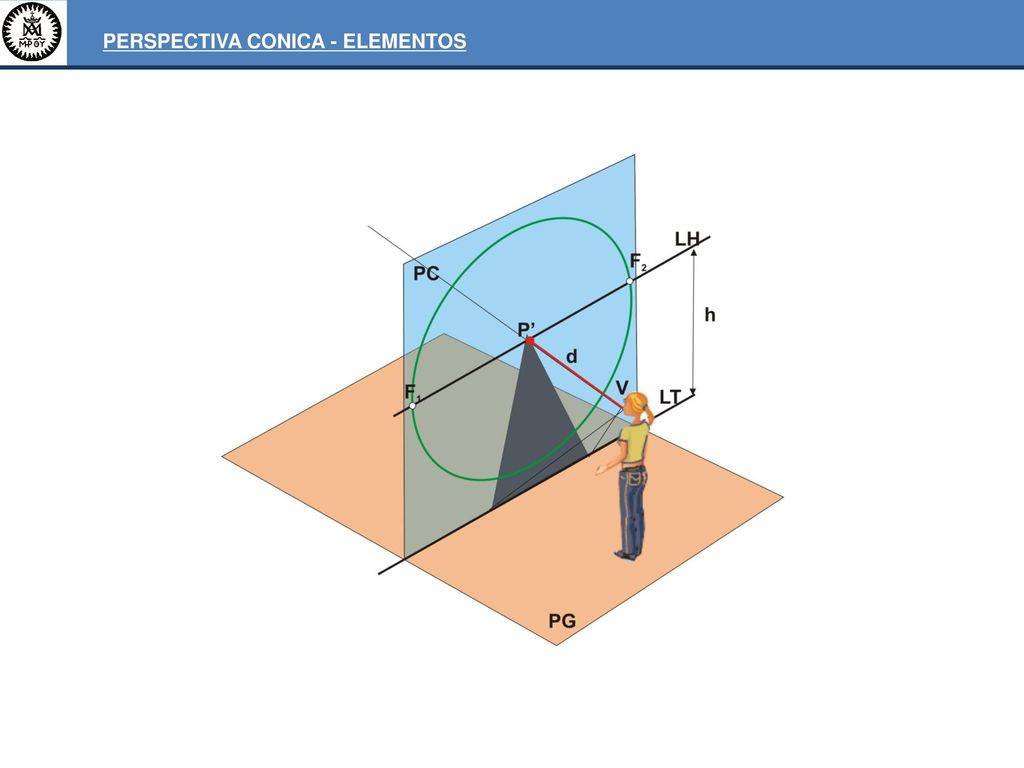

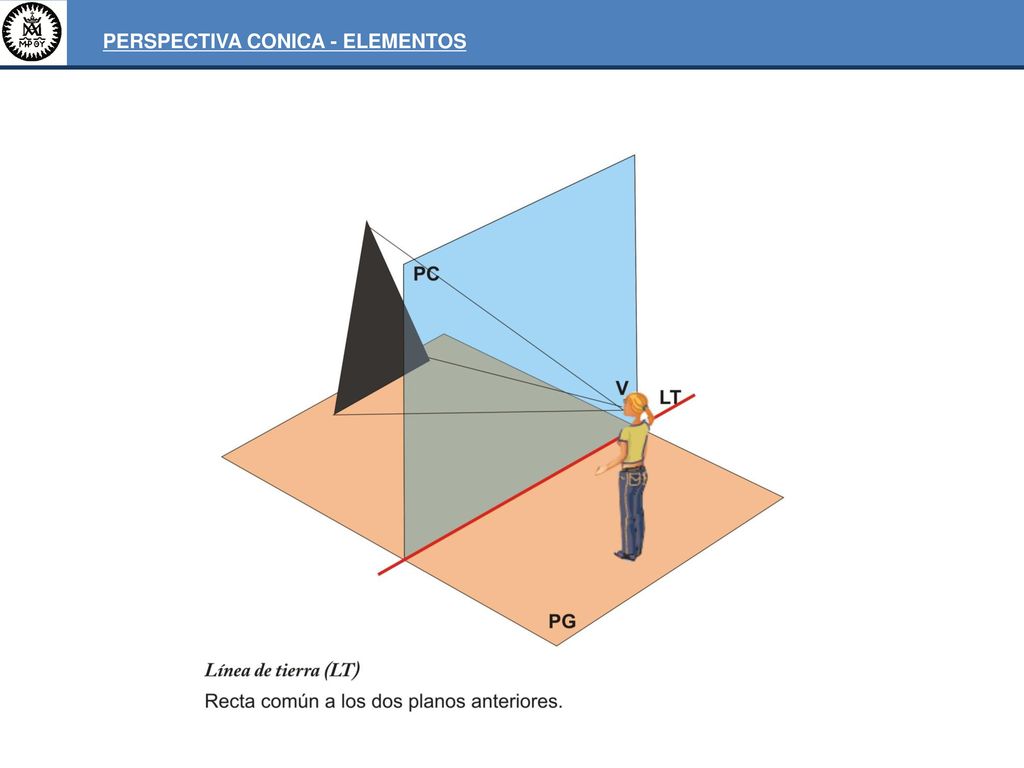

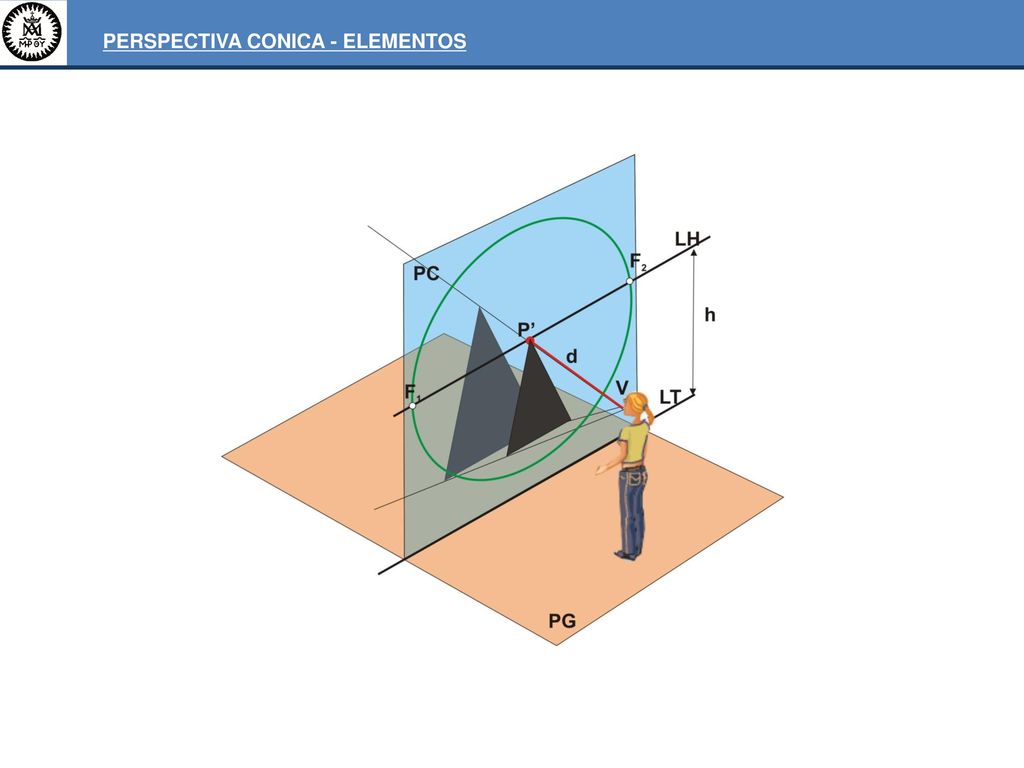

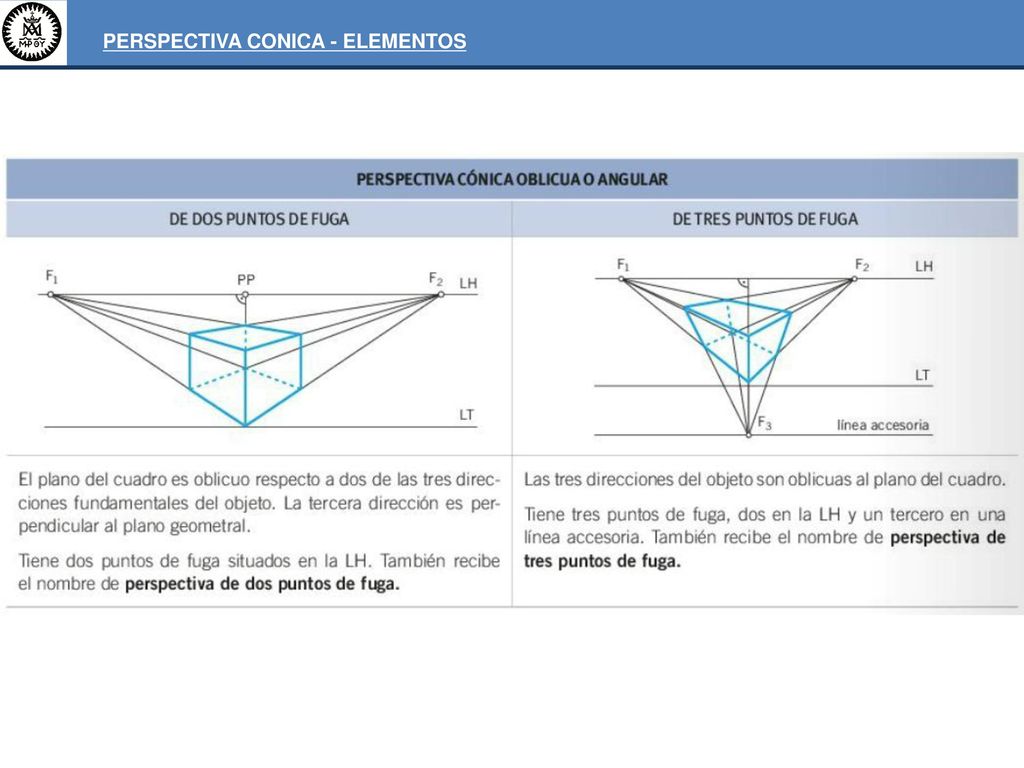

PLANO DE DESVANECIMIENTO (PD) Es el plano vertical que contiene el punto de vista. LÍNEA DE TIERRA (LT) Es la intersección del plano del cuadro y del plano geometral. LÍNEA DE HORIZONTE (LH) Es la intersección entre el plano del cuadro y el plano del horizonte. DISTANCIA PRINCIPAL Es la distancia entre el punto de visa y el punto principal. LÍNEAS DE CENTRO, DE FRENTE Y DE FUGA Las líneas de centro son perpendiculares al plano del cuadro, las líneas de frente son paralelas y las líneas de fuga son oblicuas. PUNTO DE FUGA Las líneas de centro y de fuga paralelas entre sí concurren, en perspectiva, en un punto que se corresponde con el infinito y que se halla en la línea del horizonte. Este punto se conoce como punto de fuga.

5 PERSPECTIVA CONICA - ELEMENTOS

6 PERSPECTIVA CONICA - ELEMENTOS

7 PERSPECTIVA CONICA - ELEMENTOS

8 PERSPECTIVA CONICA - ELEMENTOS
PG
