1 GRADO EN INGENIERÍA MECÁNICA TRABAJO FIN DE GRADO
DISEÑO DE LA INSTALACIÓN DE CLIMATIZACIÓN DE OFICINAS Y CERTIFICACIÓN ENERGÉTICA DEL EDIFICIO GRADO EN INGENIERÍA MECÁNICA TRABAJO FIN DE GRADO Autor: AARÓN GARRIDO JIMÉNEZ Tutor: EMILIO JOSÉ SARABIA ESCRIVÀ Julio 2017

2 OBJETIVOS Presentación del edificio
Cálculo de cargas térmicas mediante vpClima Sistemas de climatización instalados en el edificio Diseño y dimensionado de la red de distribución de aire Valoración económica de la instalación Certificación energética del edificio mediante HULC

3 1) PRESENTACIÓN DEL EDIFICIO
MÉRIDA (BADAJOZ) Polígono Industrial “El Prado”, nº 17 Formado por 3 plantas - Planta Baja ,21 m² - Planta Primera 477,08 m² - Planta Segunda 477,09 m² Superficie Climatizada ,21 m² Superficie NO Climatizada 272,17 m²

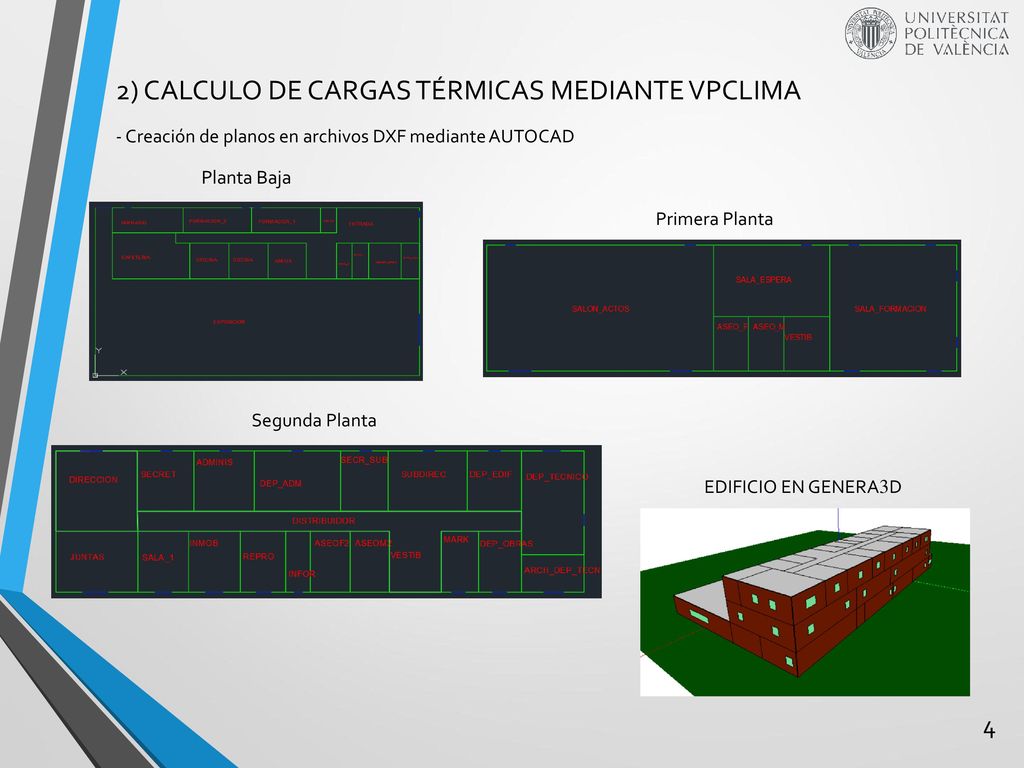

4 2) CALCULO DE CARGAS TÉRMICAS MEDIANTE VPCLIMA
- Creación de planos en archivos DXF mediante AUTOCAD Planta Baja Primera Planta Segunda Planta EDIFICIO EN GENERA3D

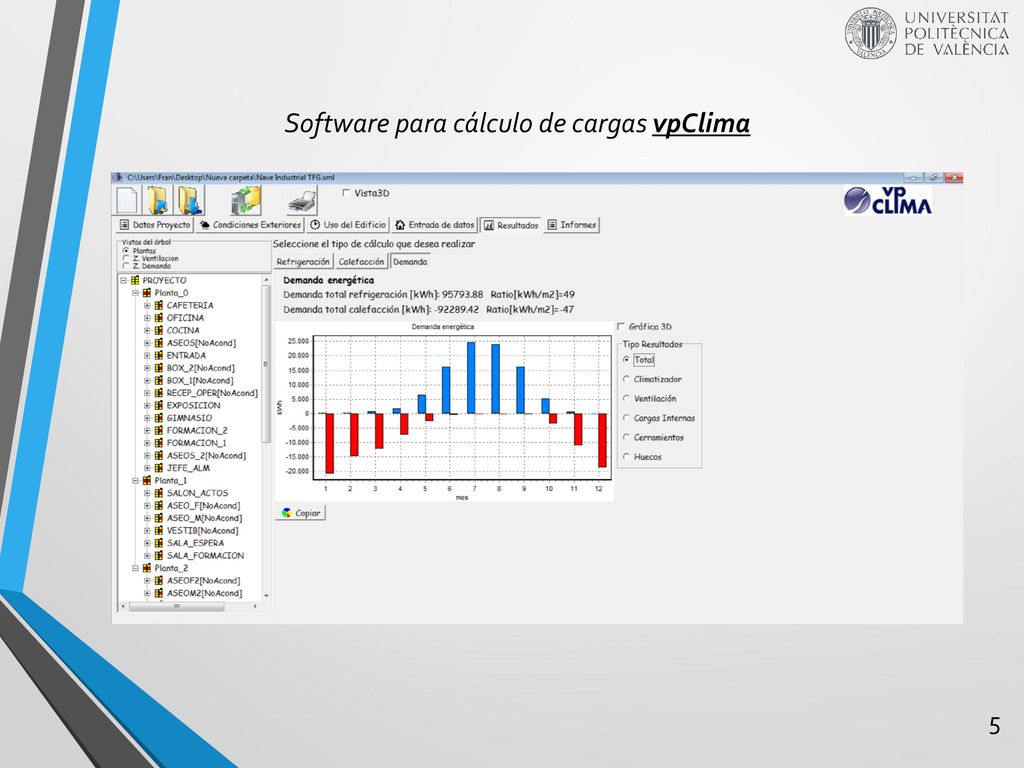

5 Software para cálculo de cargas vpClima

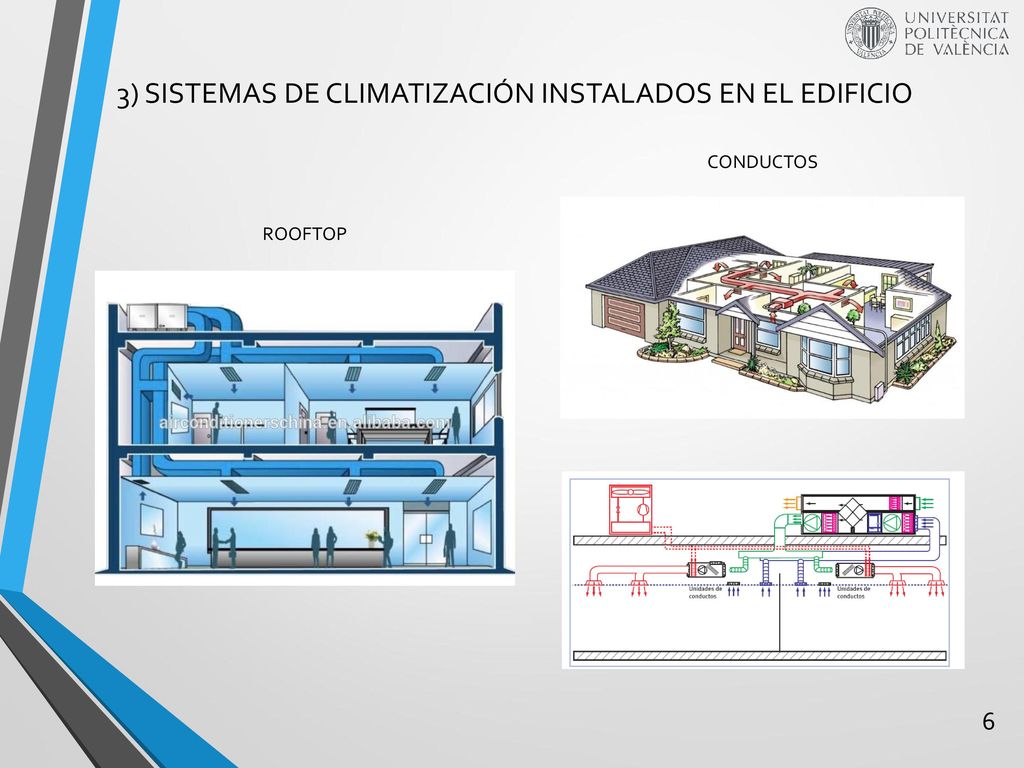

6 3) SISTEMAS DE CLIMATIZACIÓN INSTALADOS EN EL EDIFICIO
CONDUCTOS ROOFTOP

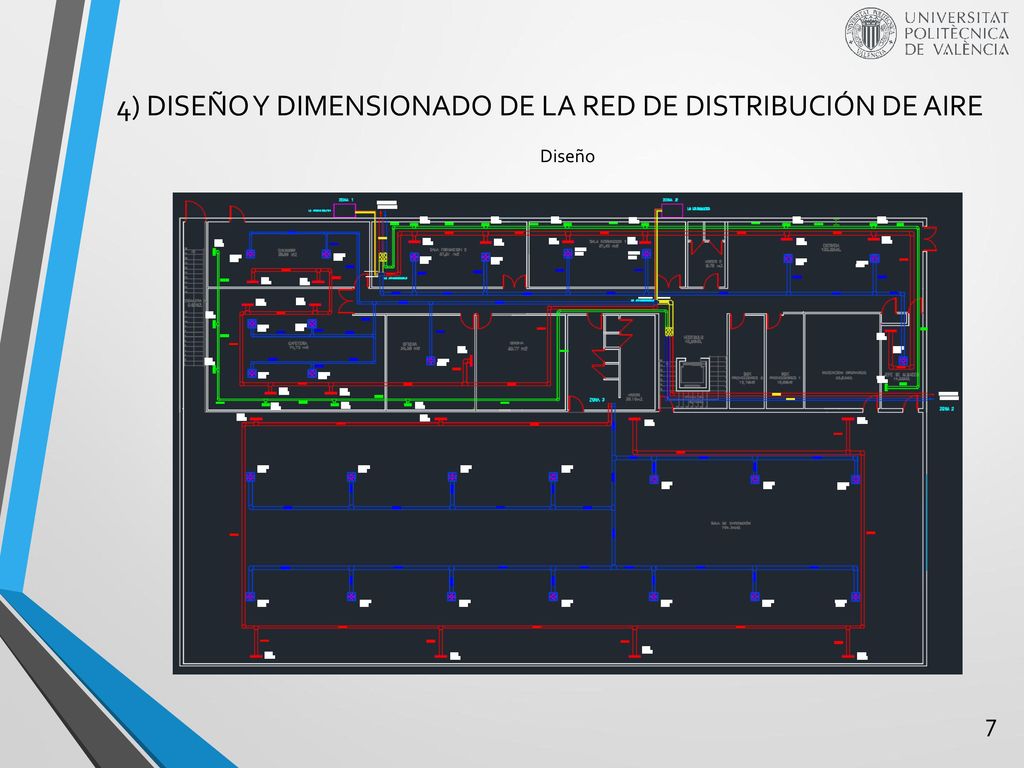

7 4) DISEÑO Y DIMENSIONADO DE LA RED DE DISTRIBUCIÓN DE AIRE

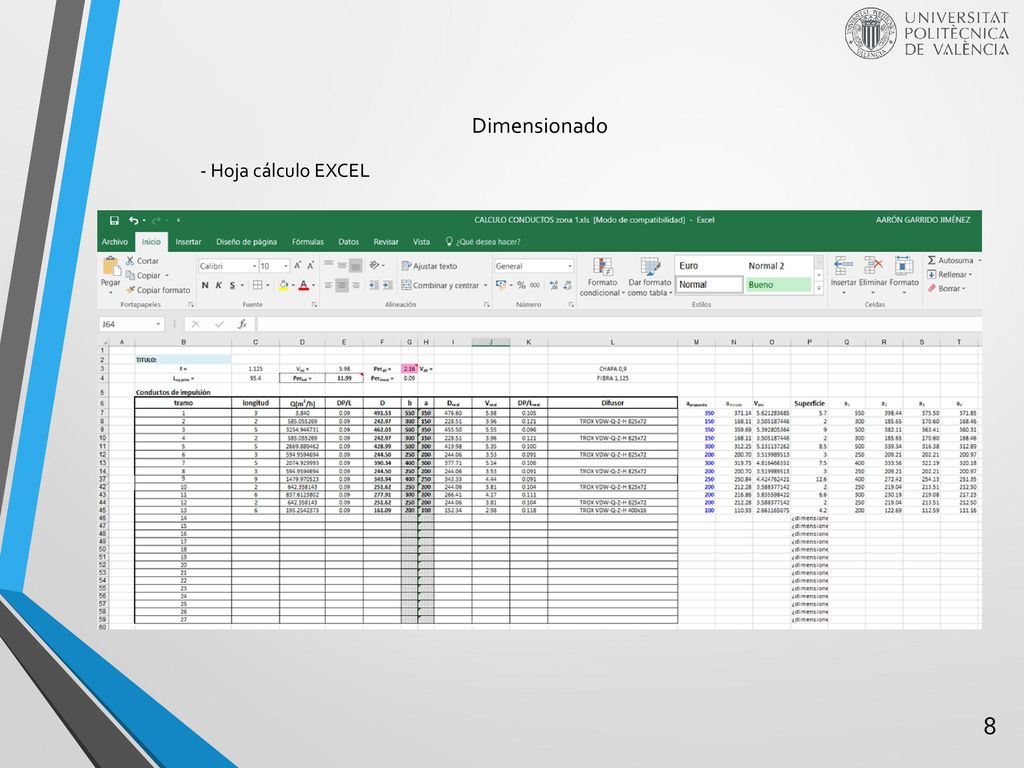

8 Dimensionado - Hoja cálculo EXCEL

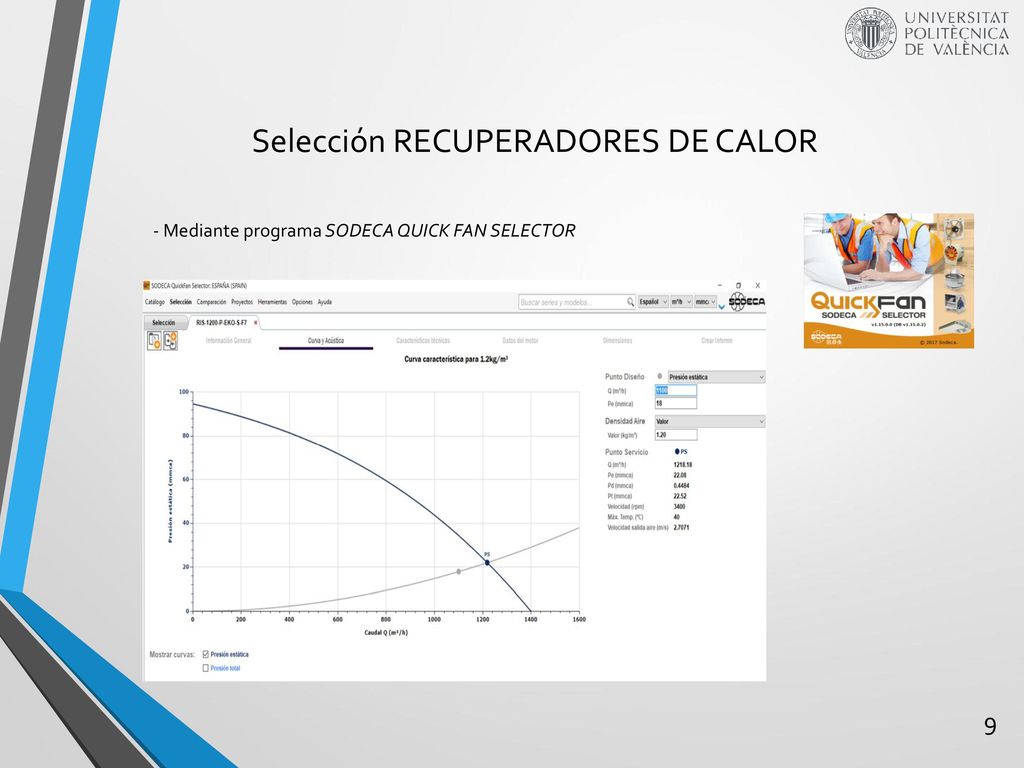

9 Selección RECUPERADORES DE CALOR
- Mediante programa SODECA QUICK FAN SELECTOR

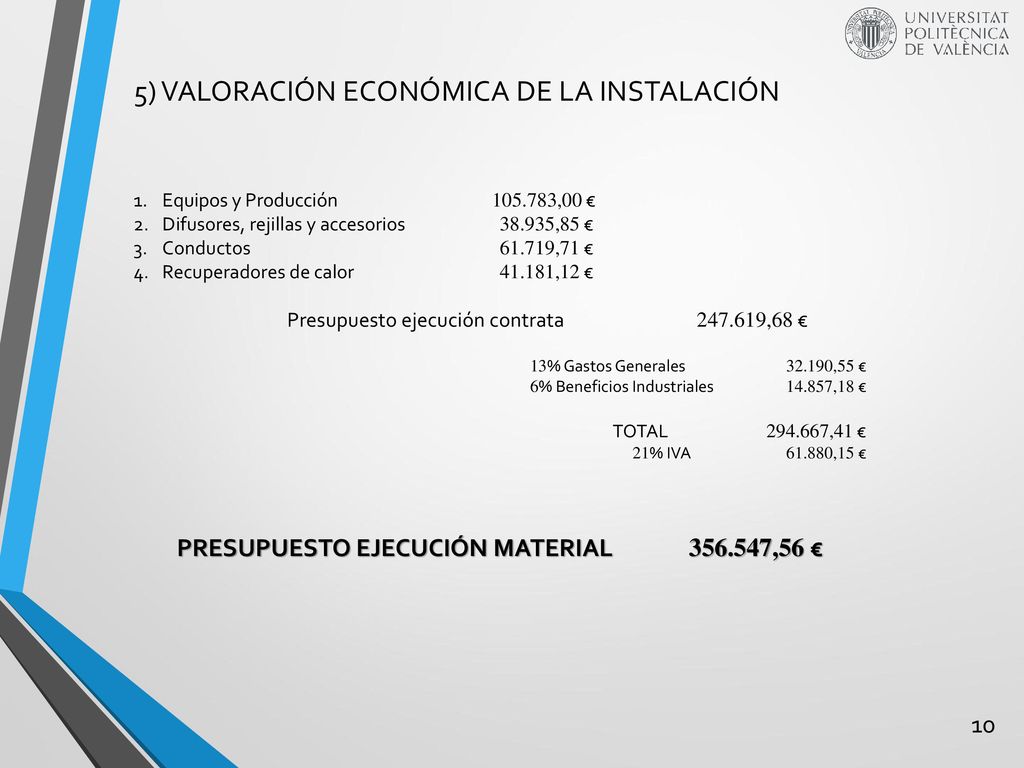

10 PRESUPUESTO EJECUCIÓN MATERIAL 356.547,56 €
5) VALORACIÓN ECONÓMICA DE LA INSTALACIÓN Equipos y Producción ,00 € Difusores, rejillas y accesorios ,85 € Conductos ,71 € Recuperadores de calor ,12 € Presupuesto ejecución contrata ,68 € 13% Gastos Generales ,55 € 6% Beneficios Industriales ,18 € TOTAL ,41 € 21% IVA ,15 € PRESUPUESTO EJECUCIÓN MATERIAL ,56 €

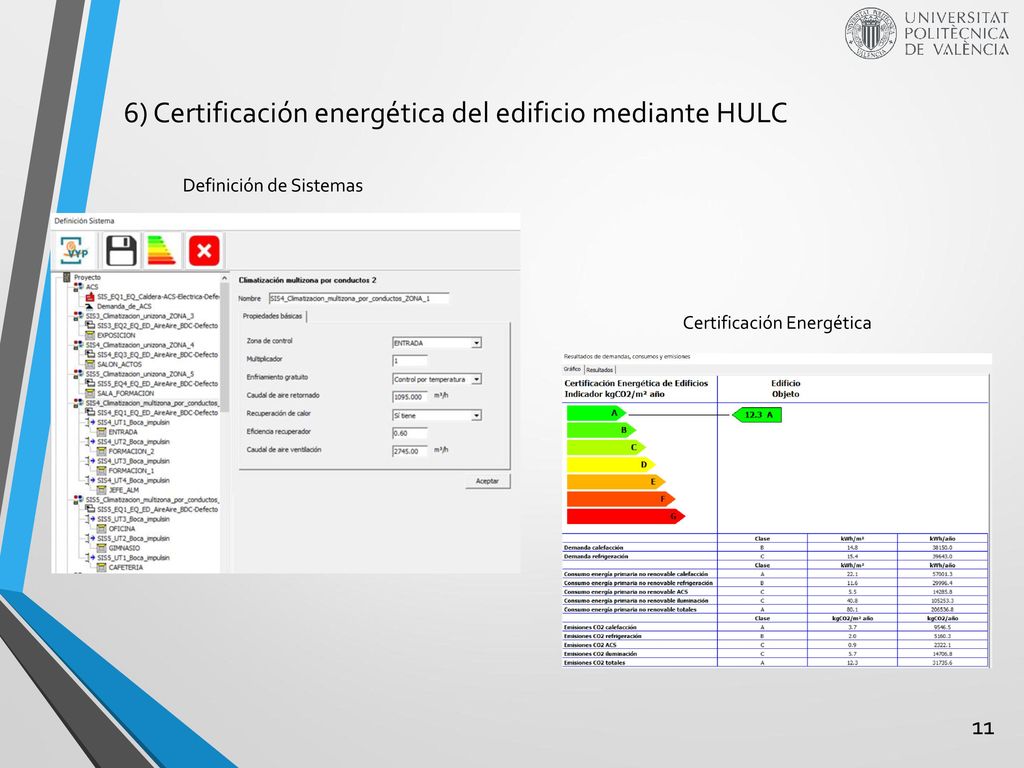

11 6) Certificación energética del edificio mediante HULC
Definición de Sistemas Certificación Energética

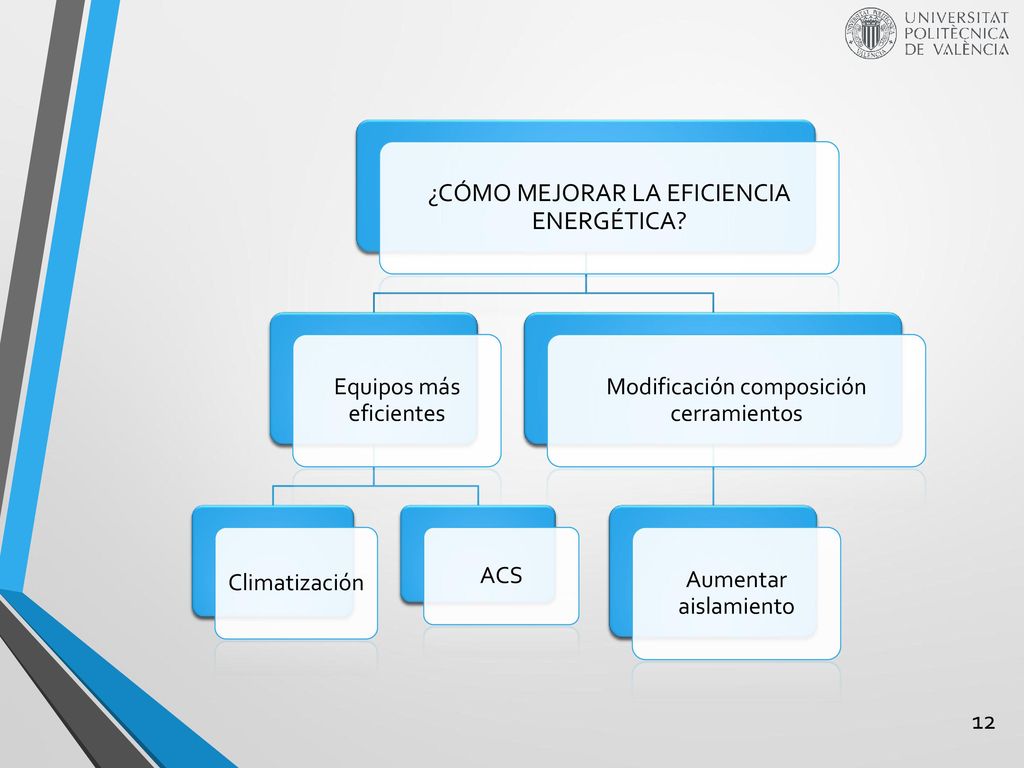

12 ¿CÓMO MEJORAR LA EFICIENCIA ENERGÉTICA?
Equipos más eficientes Climatización ACS Modificación composición cerramientos Aumentar aislamiento

13 GRADO EN INGENIERÍA MECÁNICA
DISEÑO DE LA INSTALACIÓN DE CLIMATIZACIÓN DE OFICINAS Y CERTIFICACIÓN ENERGÉTICA DEL EDIFICIO TRABAJO FIN DE GRADO GRADO EN INGENIERÍA MECÁNICA GRACIAS POR SU ATENCIÓN Autor: AARÓN GARRIDO JIMÉNEZ Tutor: EMILIO JOSÉ SARABIA ESCRIVÀ Julio 2017
