UN TANQUE PARA COSECHAR AGUA DE LLUVIA DISENADO POR AGUA PARA LA SALUD.

Presentación del tema: "UN TANQUE PARA COSECHAR AGUA DE LLUVIA DISENADO POR AGUA PARA LA SALUD."— Transcripción de la presentación:

1 UN TANQUE PARA COSECHAR AGUA DE LLUVIA DISENADO POR AGUA PARA LA SALUD

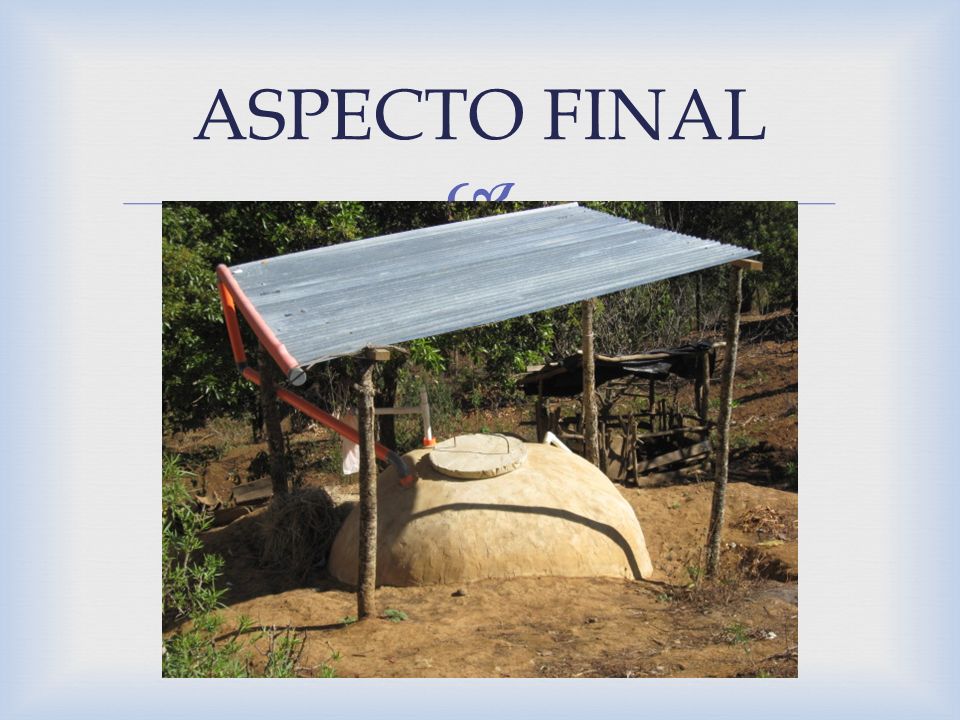

2  ASPECTO FINAL

3  PERFILE DE DISENO

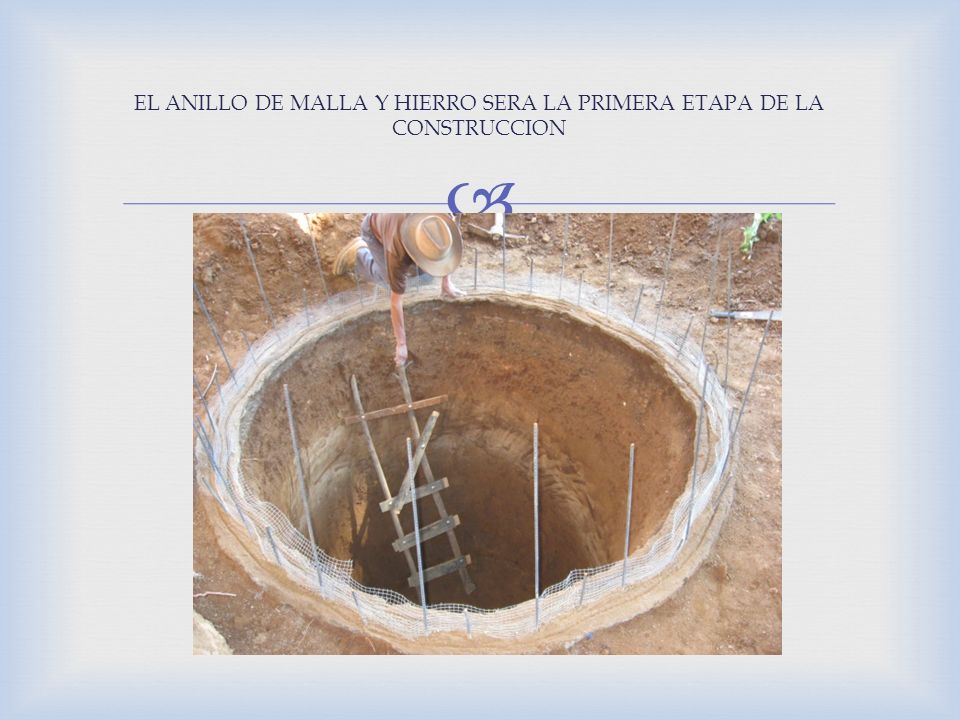

4  EL ANILLO DE MALLA Y HIERRO SERA LA PRIMERA ETAPA DE LA CONSTRUCCION

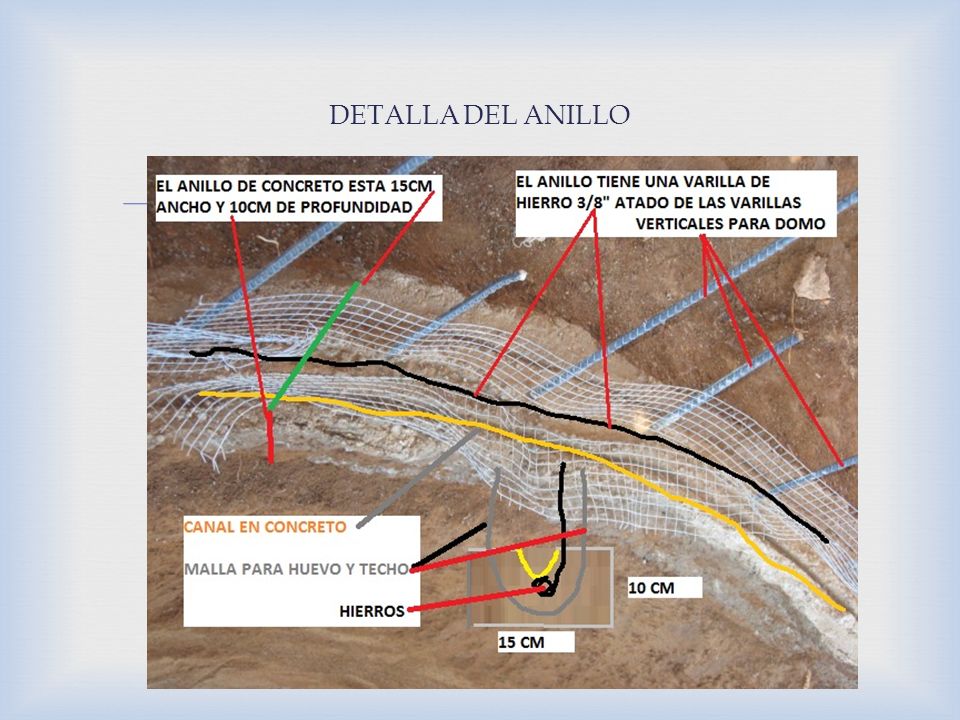

5  DETALLA DEL ANILLO

6  EL CANAL ENTRE AMBOS LINEAS DE MALLA SERA LIMPIADO DURANTE LA CONSTRUCCION PARA FACILITAR BIEN PEGADO LA CONECCION DEL DOMO CON EL HUEVO ABAJO

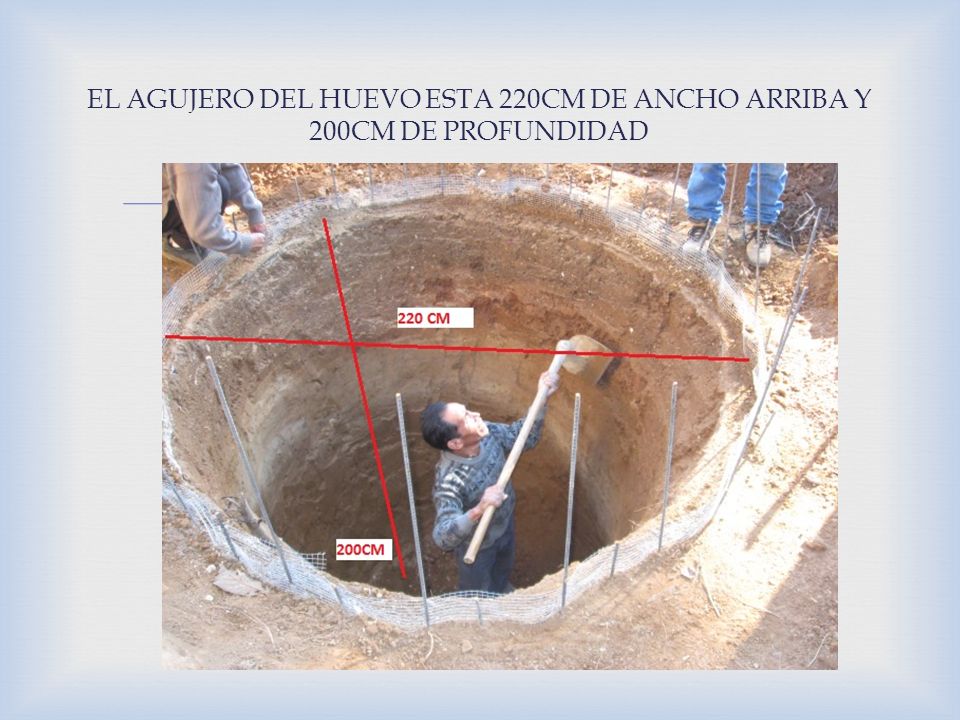

7  EL AGUJERO DEL HUEVO ESTA 220CM DE ANCHO ARRIBA Y 200CM DE PROFUNDIDAD

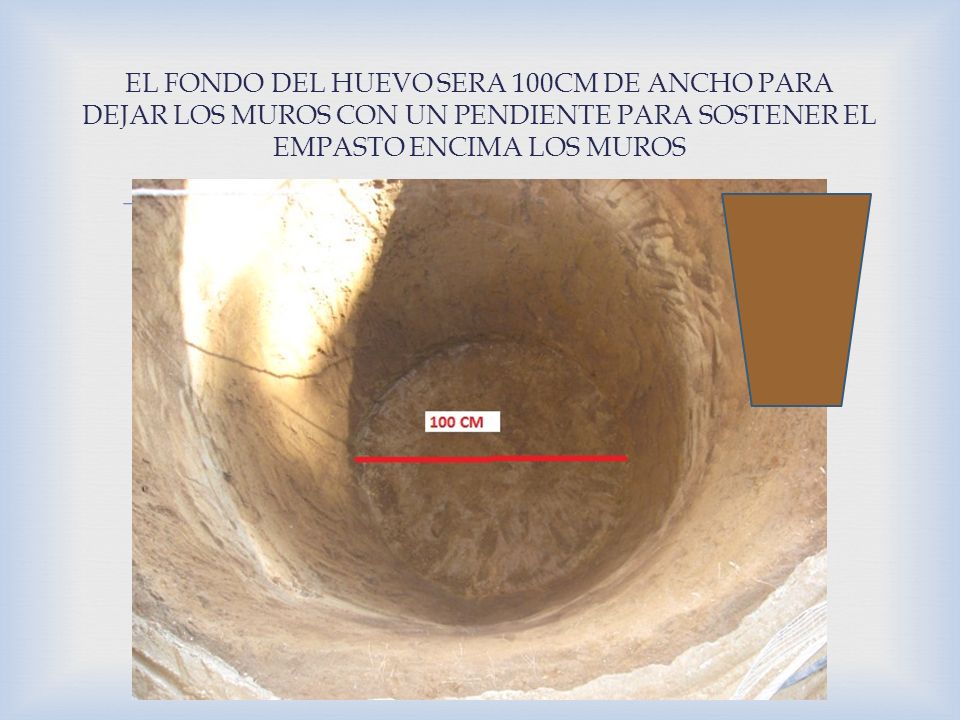

8  EL FONDO DEL HUEVO SERA 100CM DE ANCHO PARA DEJAR LOS MUROS CON UN PENDIENTE PARA SOSTENER EL EMPASTO ENCIMA LOS MUROS

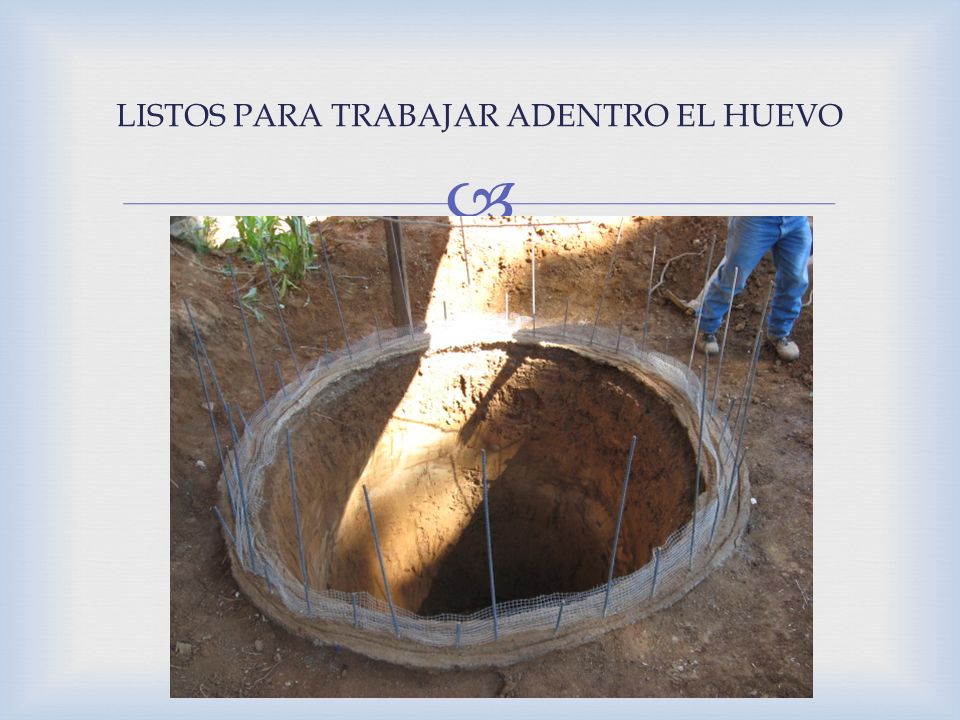

9  LISTOS PARA TRABAJAR ADENTRO EL HUEVO

10  LA PRIMERA PASA ABAJO SERA PEGAR EL EMPASTO DIRECTAMENTE ENCIMA LA TIERRA DE LOS MUROS SIN MALLA. El EMPASTO SERA 3:1 – ARENA FINO : CEMENTO

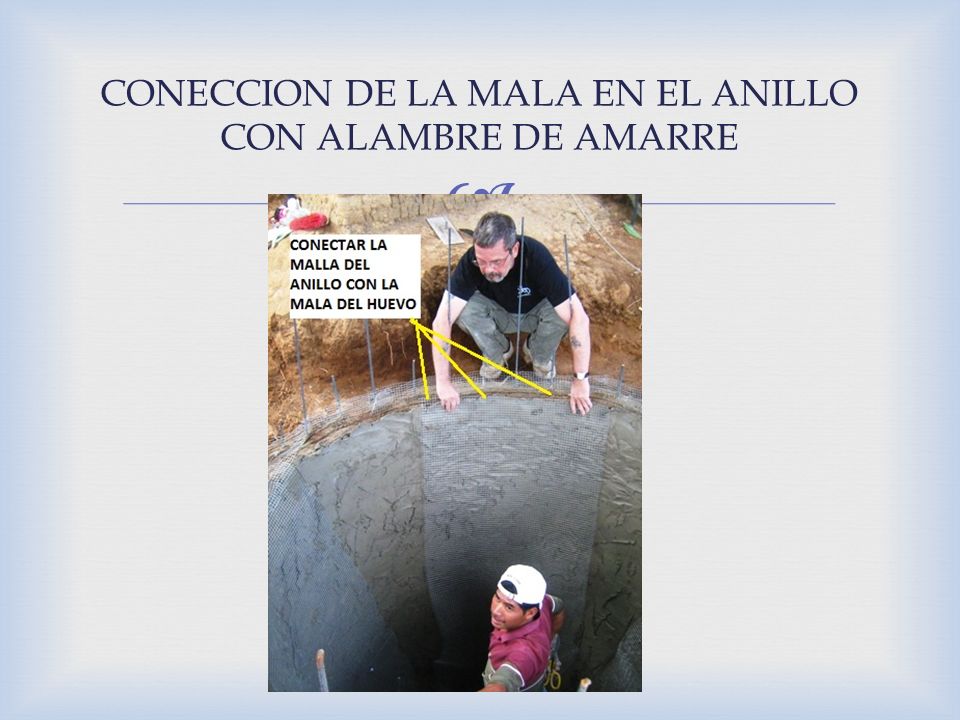

11  CONECCION DE LA MALA EN EL ANILLO CON ALAMBRE DE AMARRE

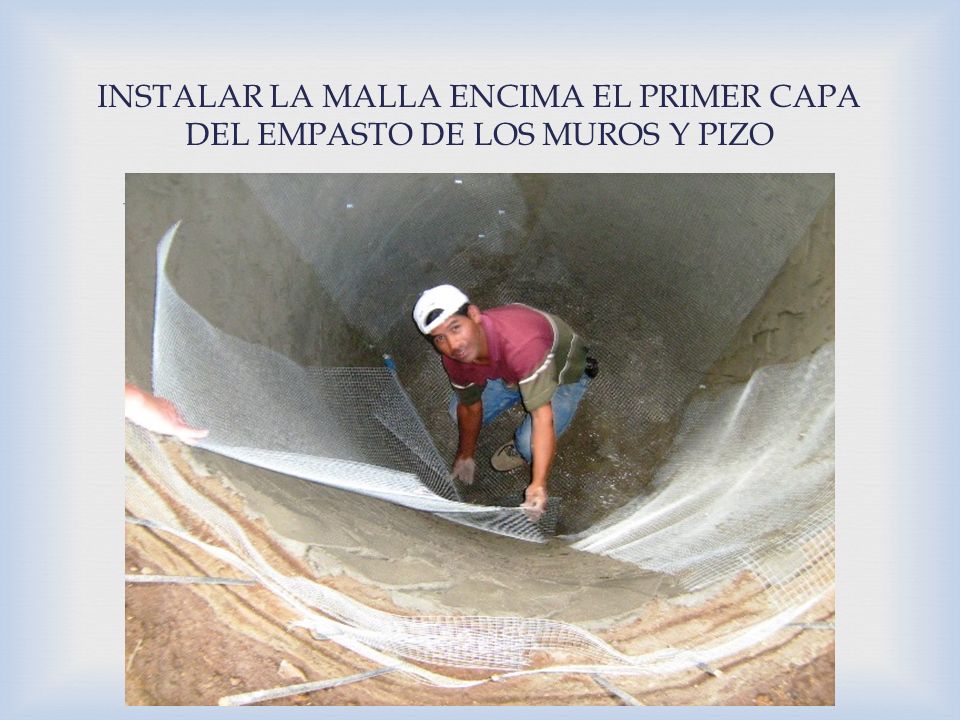

12  INSTALAR LA MALLA ENCIMA EL PRIMER CAPA DEL EMPASTO DE LOS MUROS Y PIZO

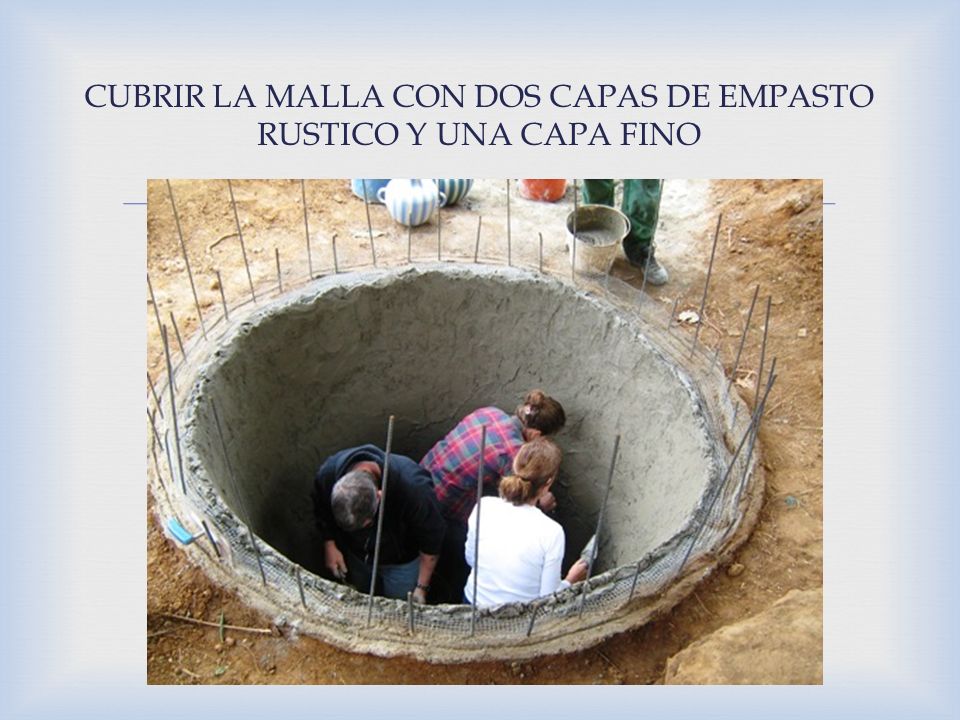

13  CUBRIR LA MALLA CON DOS CAPAS DE EMPASTO RUSTICO Y UNA CAPA FINO

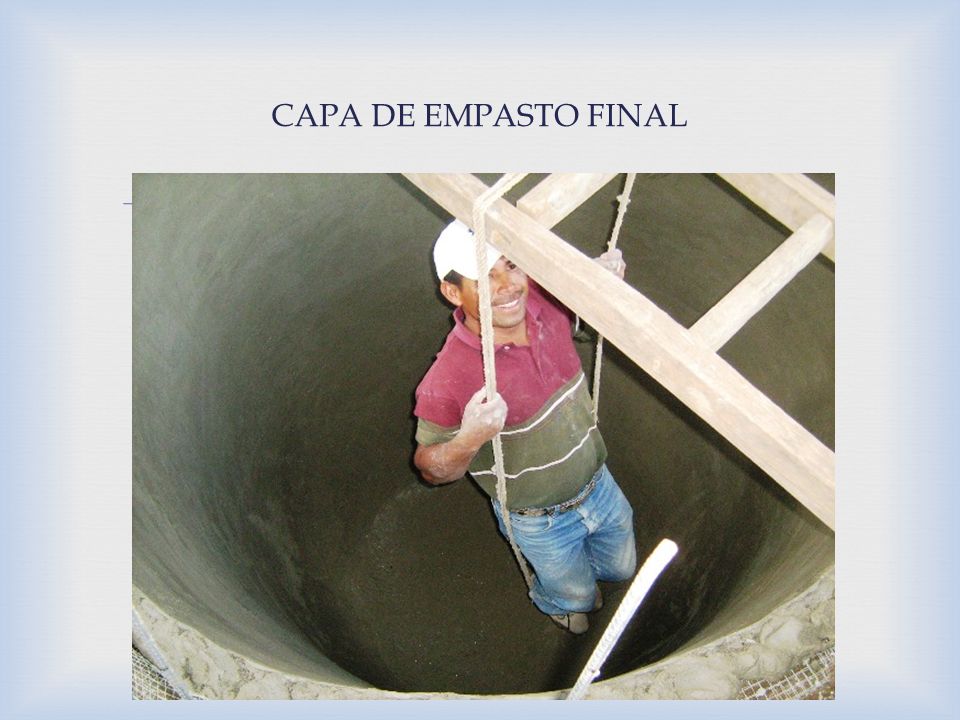

14  CAPA DE EMPASTO FINAL

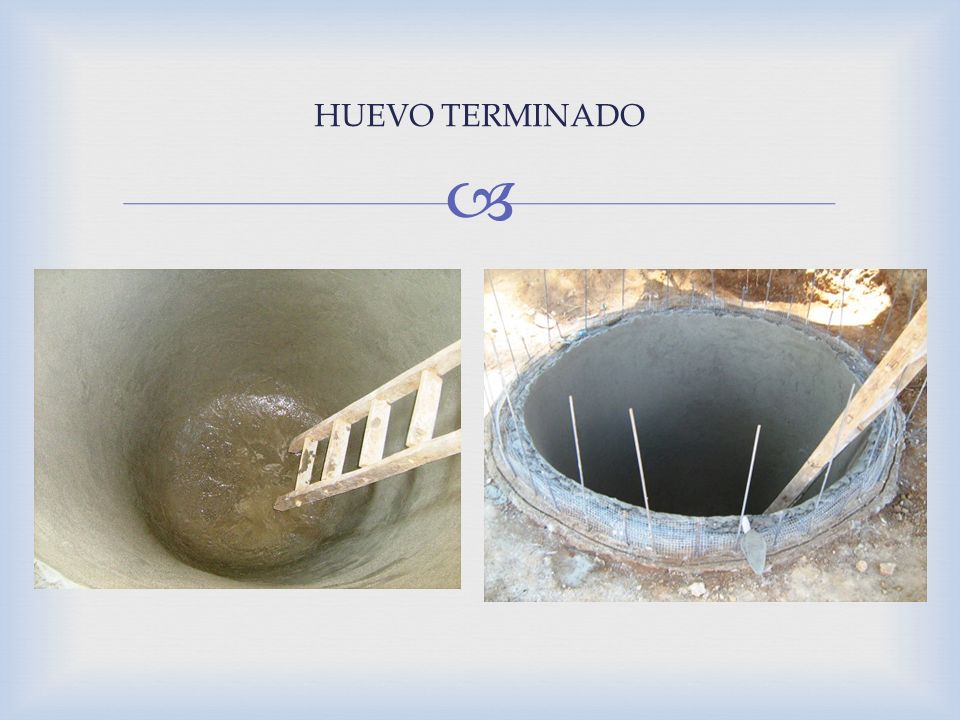

15  HUEVO TERMINADO

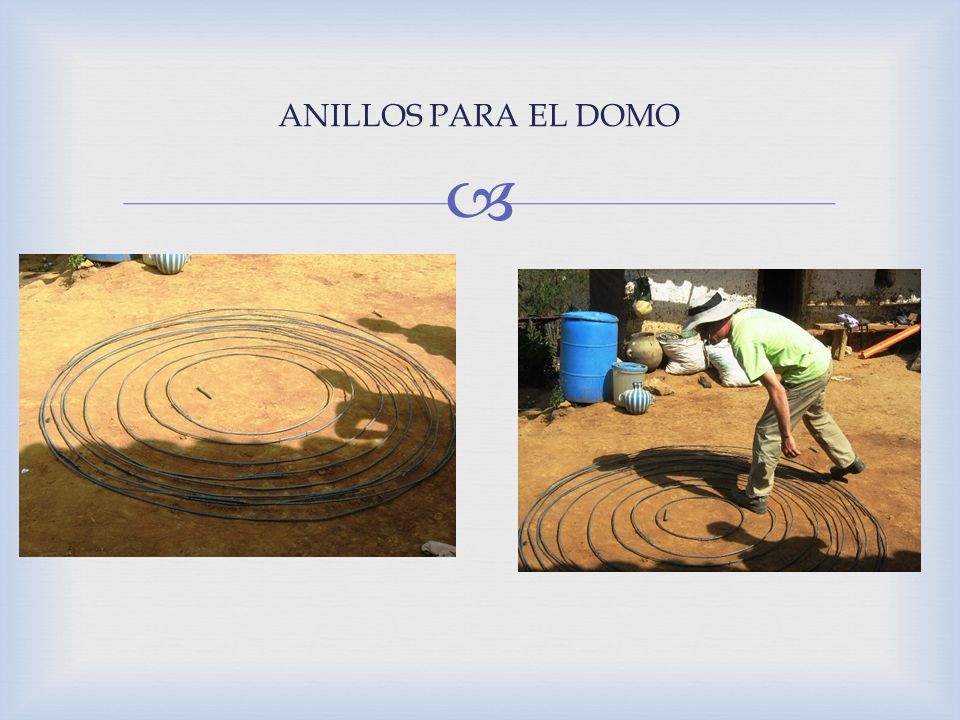

16  ANILLOS PARA EL DOMO

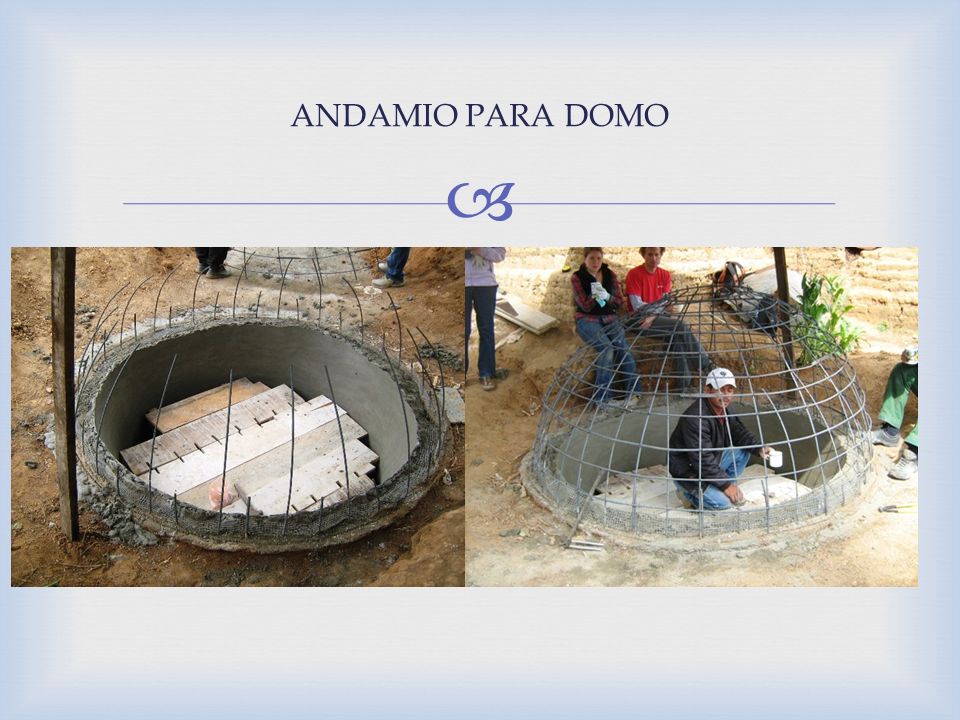

17  ANDAMIO PARA DOMO

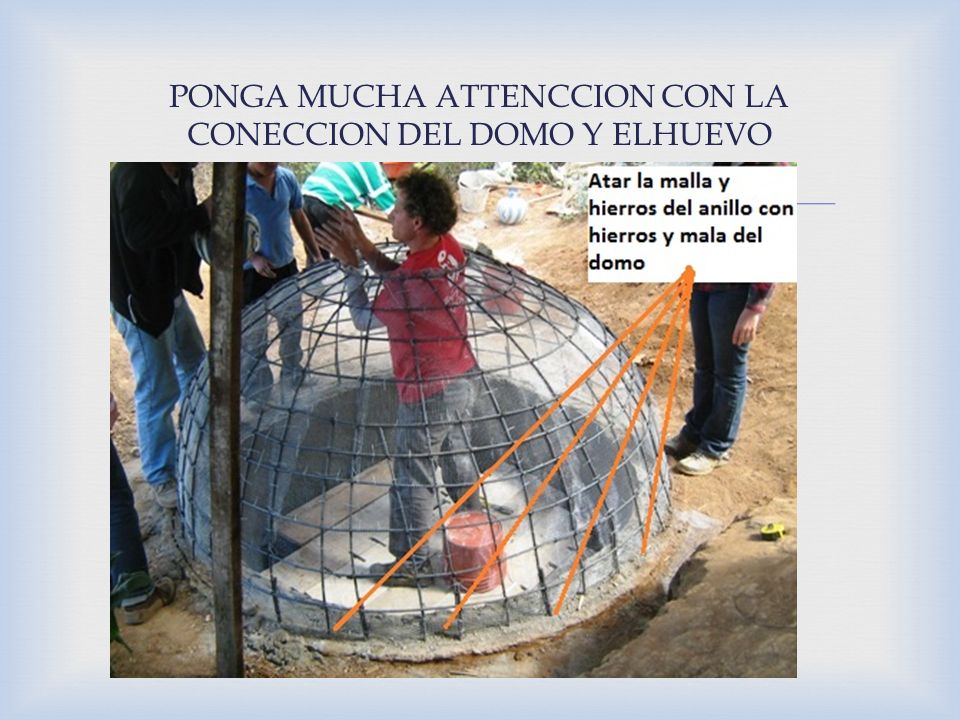

18  PONGA MUCHA ATTENCCION CON LA CONECCION DEL DOMO Y ELHUEVO

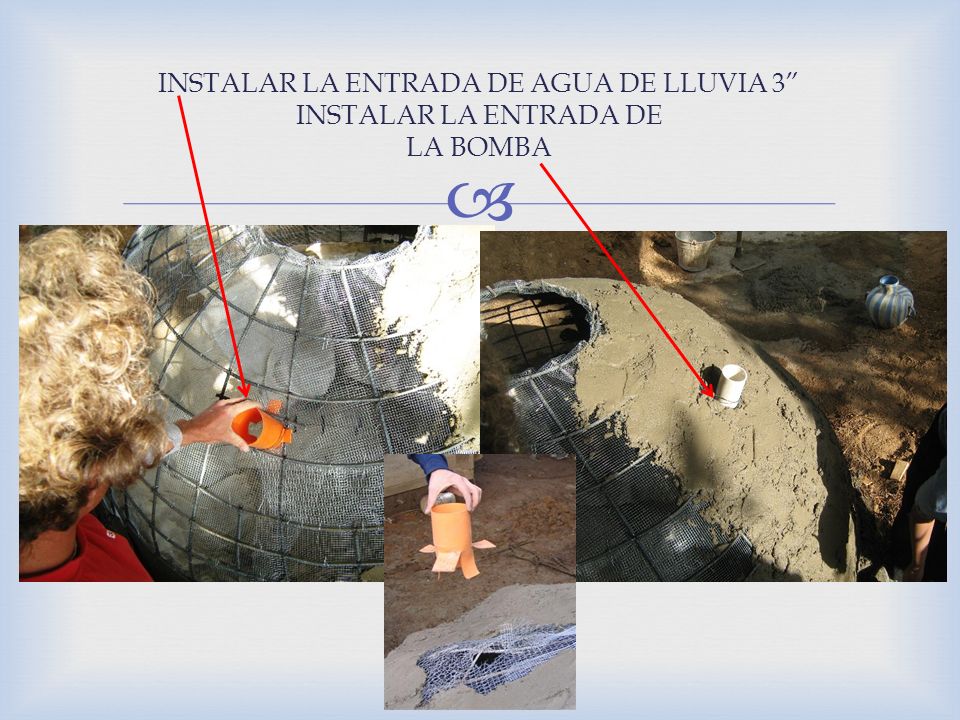

19  INSTALAR LA ENTRADA DE AGUA DE LLUVIA 3” INSTALAR LA ENTRADA DE LA BOMBA

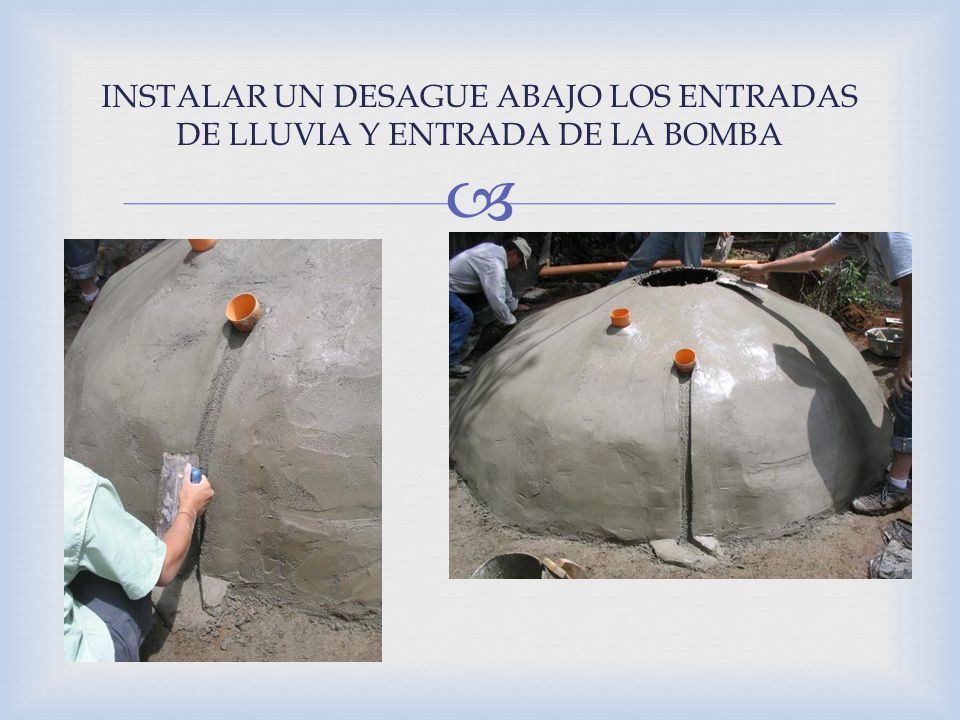

20  INSTALAR UN DESAGUE ABAJO LOS ENTRADAS DE LLUVIA Y ENTRADA DE LA BOMBA

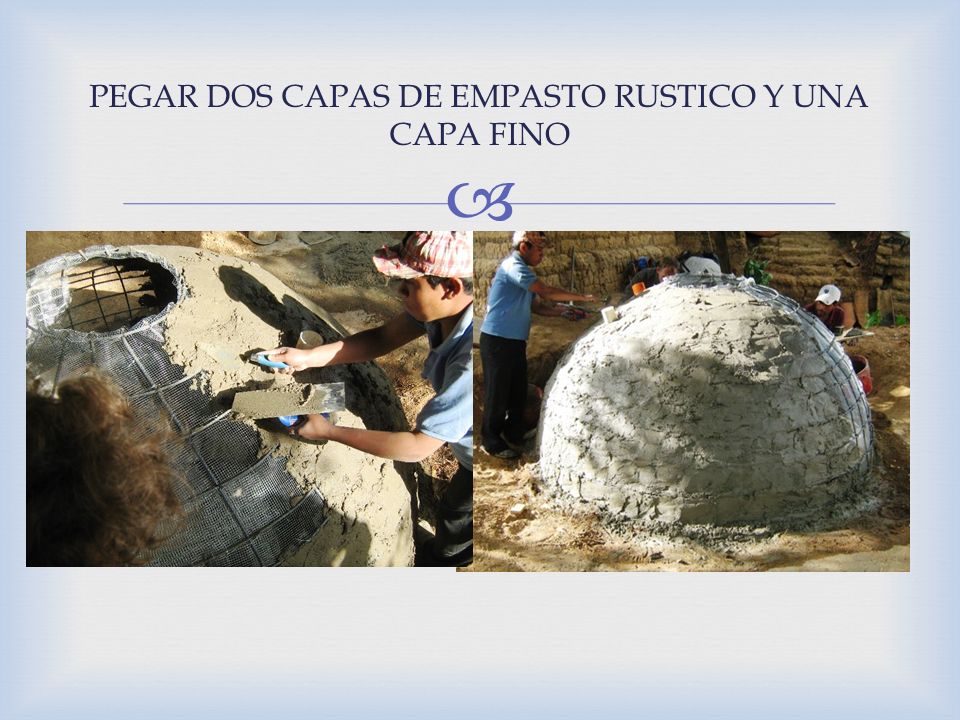

21  PEGAR DOS CAPAS DE EMPASTO RUSTICO Y UNA CAPA FINO

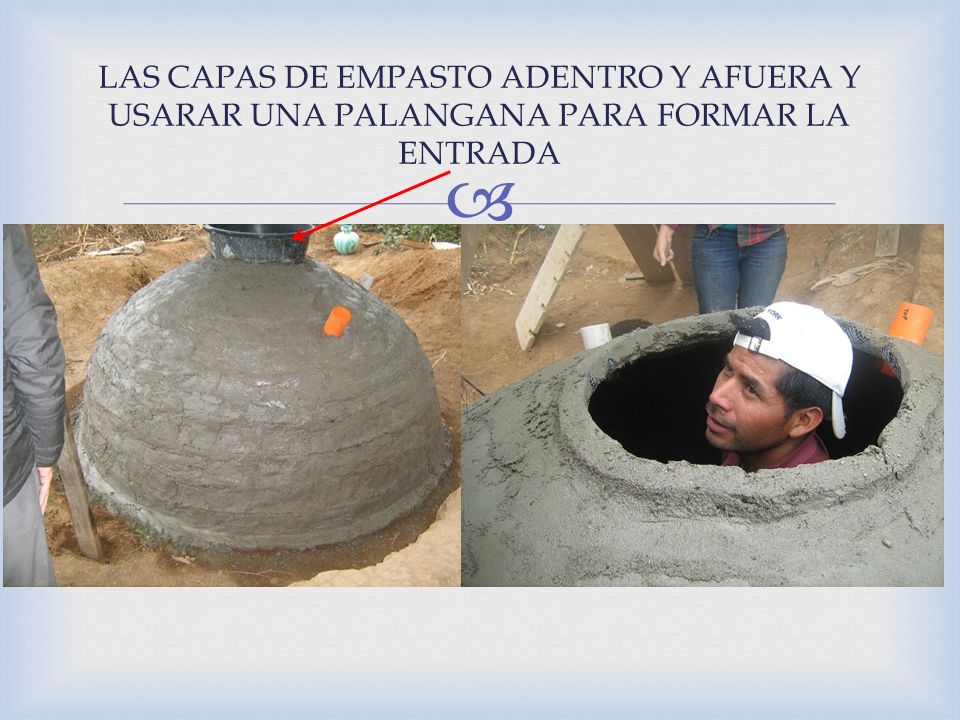

22  LAS CAPAS DE EMPASTO ADENTRO Y AFUERA Y USARAR UNA PALANGANA PARA FORMAR LA ENTRADA

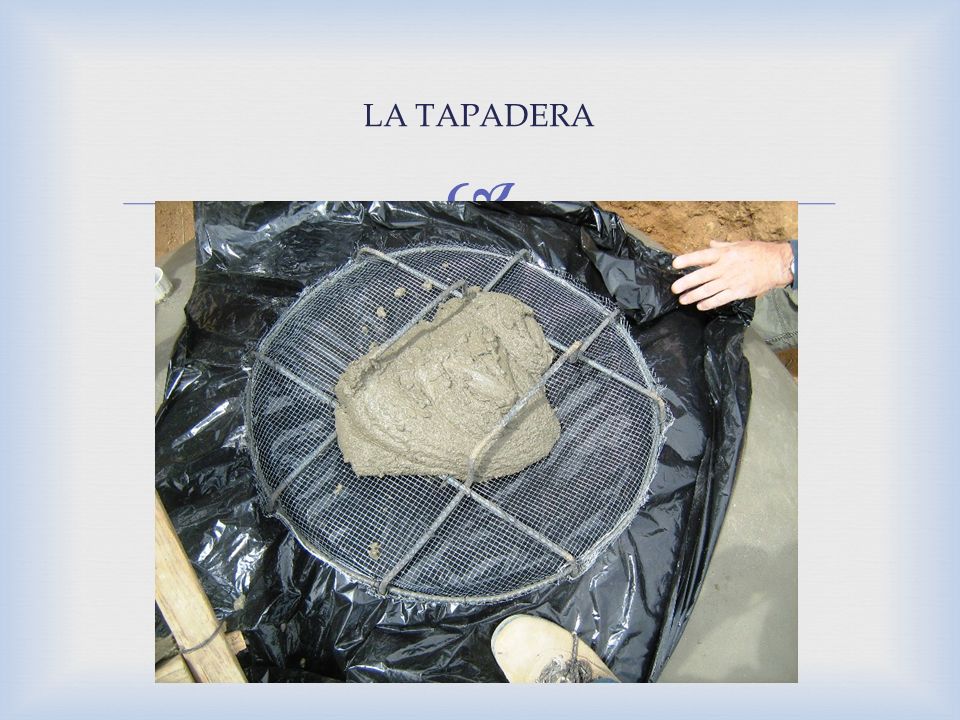

23  LA TAPADERA

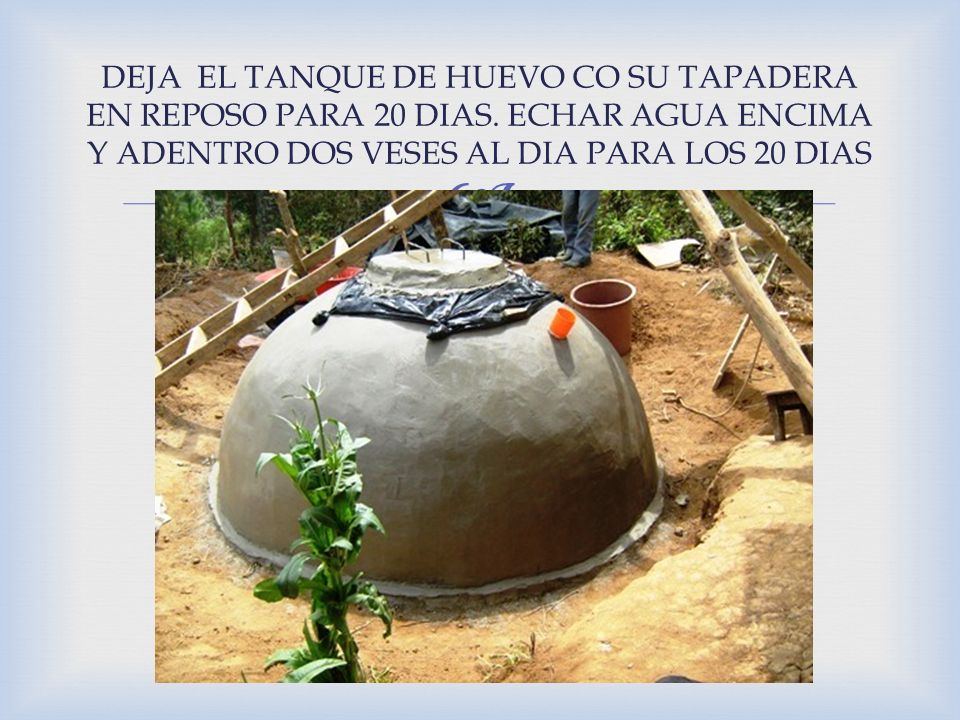

24  DEJA EL TANQUE DE HUEVO CO SU TAPADERA EN REPOSO PARA 20 DIAS. ECHAR AGUA ENCIMA Y ADENTRO DOS VESES AL DIA PARA LOS 20 DIAS

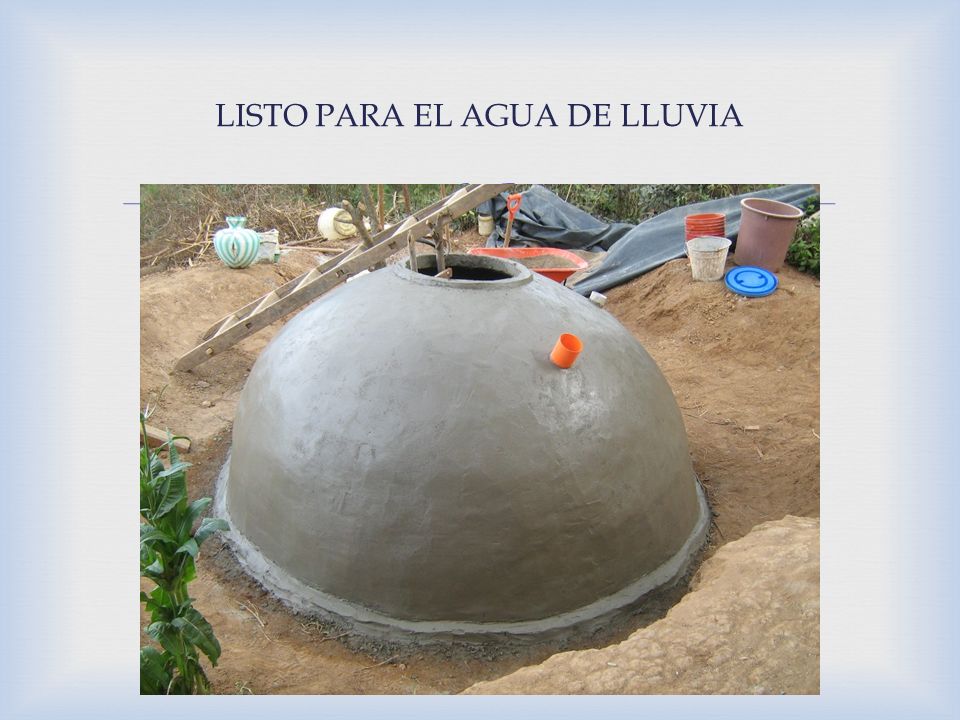

25  LISTO PARA EL AGUA DE LLUVIA
