1 presenta: Lupita Romero Hernández
Protecciones relé 87 presenta: Lupita Romero Hernández

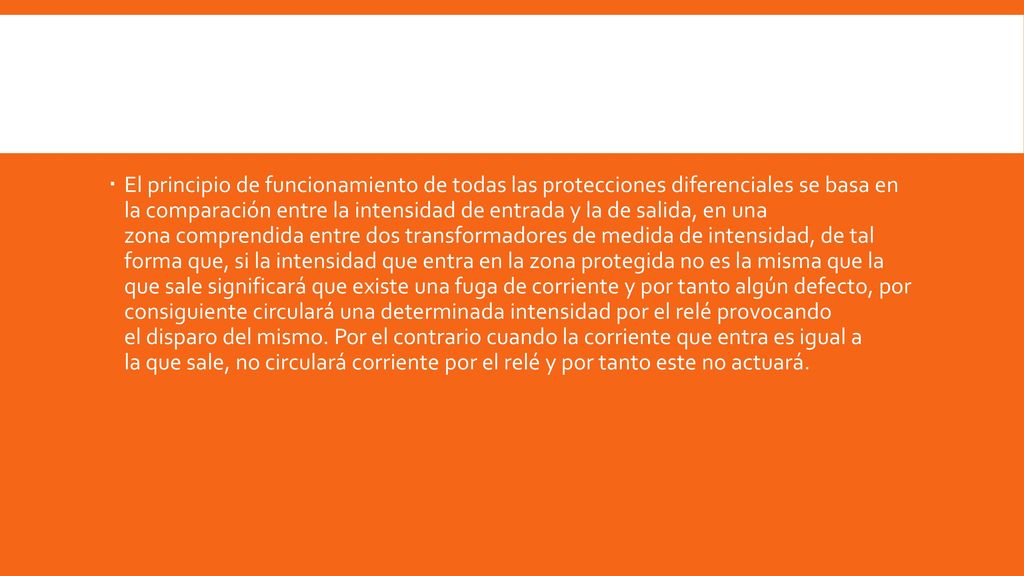

2 El principio de funcionamiento de todas las protecciones diferenciales se basa en la comparación entre la intensidad de entrada y la de salida, en una zona comprendida entre dos transformadores de medida de intensidad, de tal forma que, si la intensidad que entra en la zona protegida no es la misma que la que sale significará que existe una fuga de corriente y por tanto algún defecto, por consiguiente circulará una determinada intensidad por el relé provocando el disparo del mismo. Por el contrario cuando la corriente que entra es igual a la que sale, no circulará corriente por el relé y por tanto este no actuará.

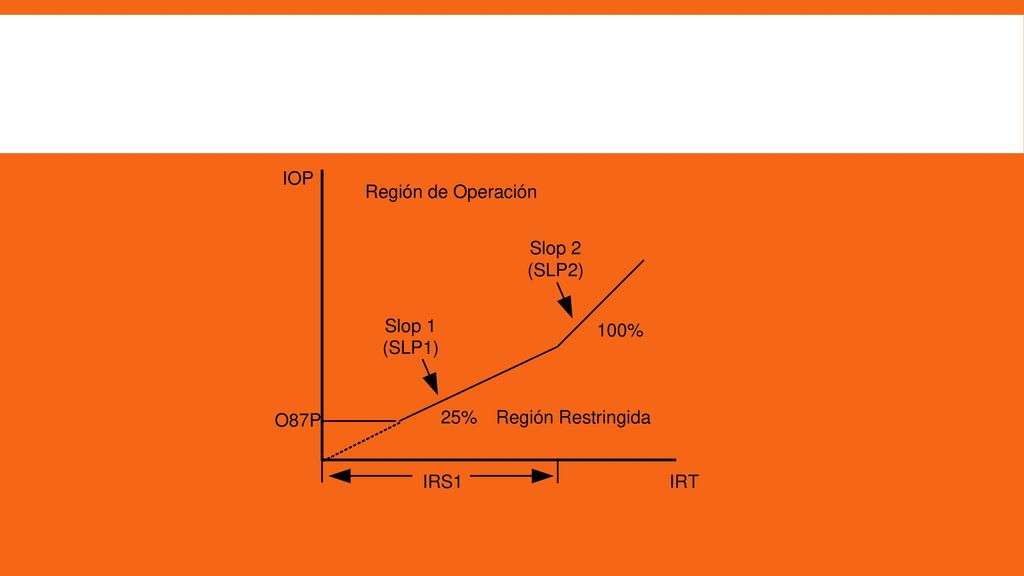

3

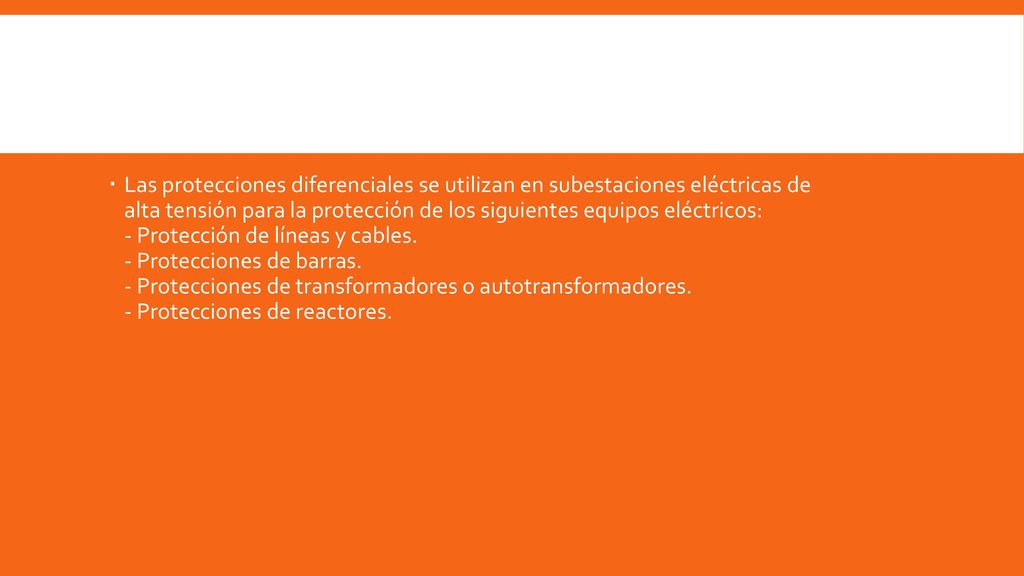

4 Las protecciones diferenciales se utilizan en subestaciones eléctricas de alta tensión para la protección de los siguientes equipos eléctricos: - Protección de líneas y cables. - Protecciones de barras. - Protecciones de transformadores o autotransformadores. - Protecciones de reactores.

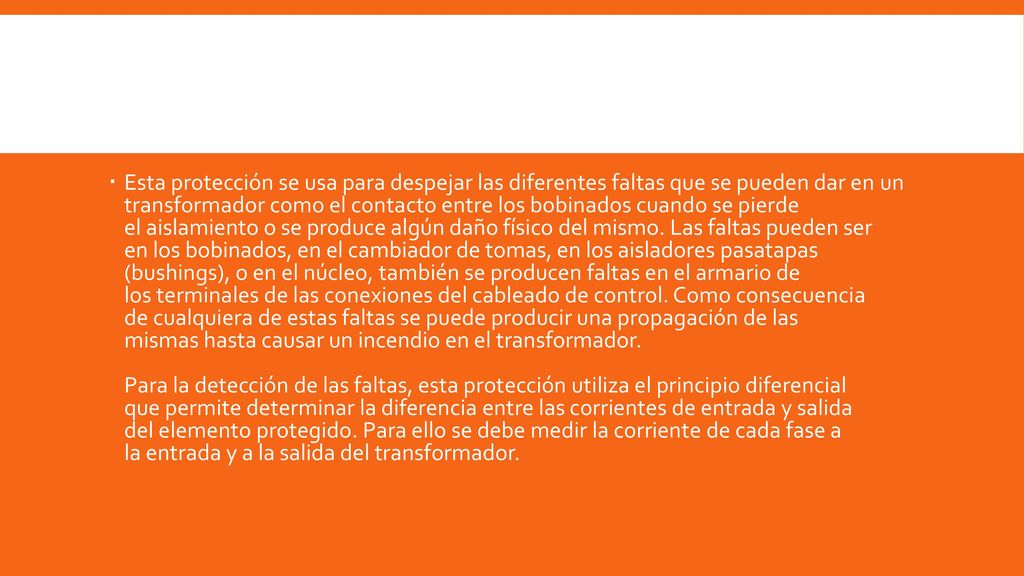

5 Esta protección se usa para despejar las diferentes faltas que se pueden dar en un transformador como el contacto entre los bobinados cuando se pierde el aislamiento o se produce algún daño físico del mismo. Las faltas pueden ser en los bobinados, en el cambiador de tomas, en los aisladores pasatapas (bushings), o en el núcleo, también se producen faltas en el armario de los terminales de las conexiones del cableado de control. Como consecuencia de cualquiera de estas faltas se puede producir una propagación de las mismas hasta causar un incendio en el transformador Para la detección de las faltas, esta protección utiliza el principio diferencial que permite determinar la diferencia entre las corrientes de entrada y salida del elemento protegido. Para ello se debe medir la corriente de cada fase a la entrada y a la salida del transformador.

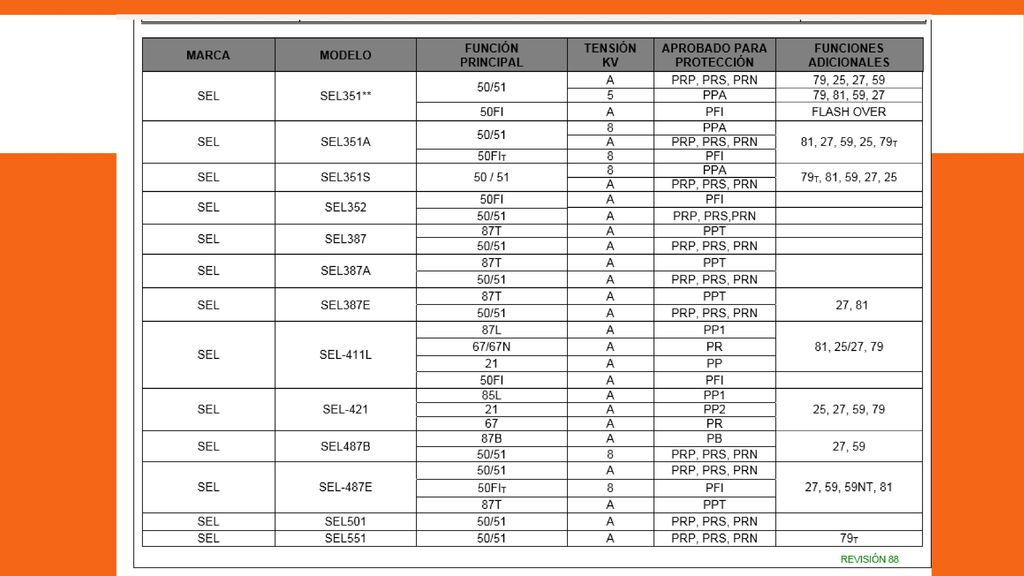

6

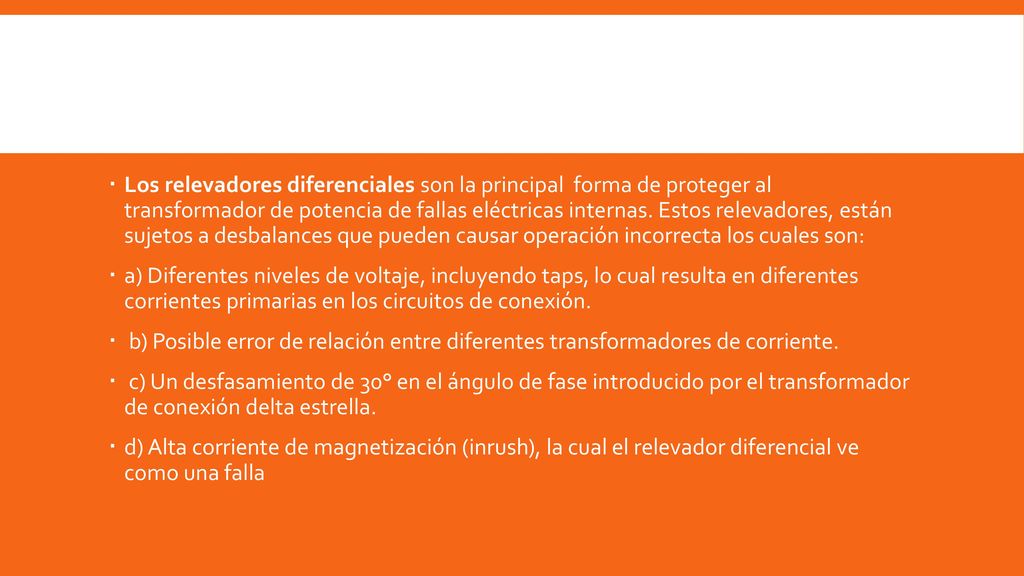

7 Los relevadores diferenciales son la principal forma de proteger al transformador de potencia de fallas eléctricas internas. Estos relevadores, están sujetos a desbalances que pueden causar operación incorrecta los cuales son: a) Diferentes niveles de voltaje, incluyendo taps, lo cual resulta en diferentes corrientes primarias en los circuitos de conexión. b) Posible error de relación entre diferentes transformadores de corriente. c) Un desfasamiento de 30° en el ángulo de fase introducido por el transformador de conexión delta estrella. d) Alta corriente de magnetización (inrush), la cual el relevador diferencial ve como una falla

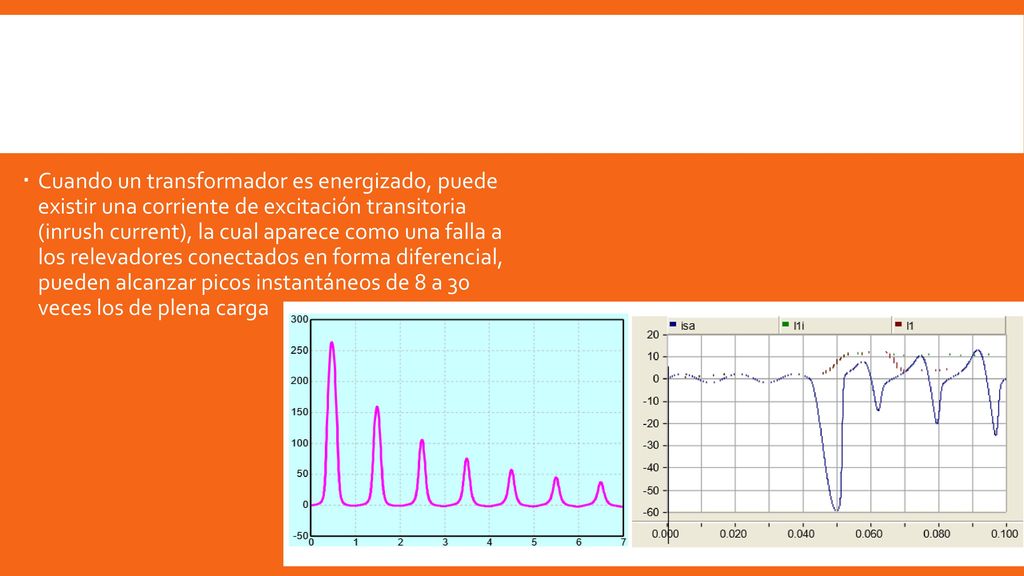

8 Cuando un transformador es energizado, puede existir una corriente de excitación transitoria (inrush current), la cual aparece como una falla a los relevadores conectados en forma diferencial, pueden alcanzar picos instantáneos de 8 a 30 veces los de plena carga

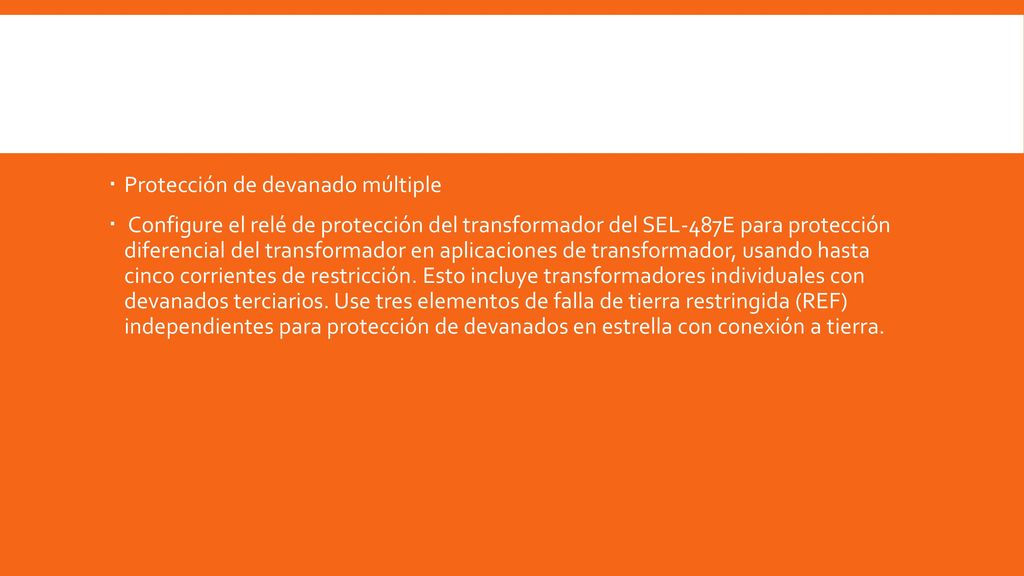

9 Protección de devanado múltiple
Configure el relé de protección del transformador del SEL-487E para protección diferencial del transformador en aplicaciones de transformador, usando hasta cinco corrientes de restricción. Esto incluye transformadores individuales con devanados terciarios. Use tres elementos de falla de tierra restringida (REF) independientes para protección de devanados en estrella con conexión a tierra.

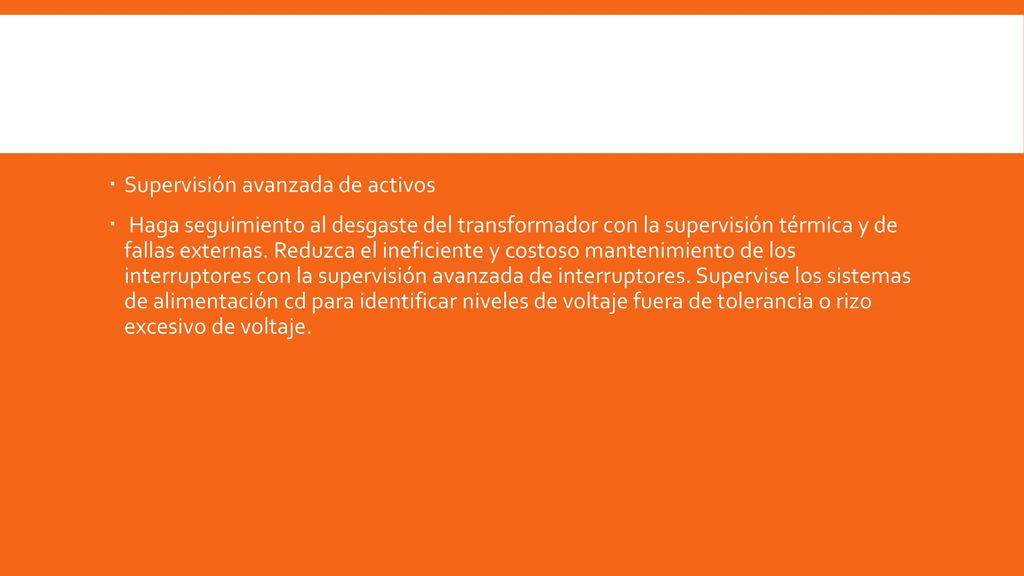

10 Supervisión avanzada de activos
Haga seguimiento al desgaste del transformador con la supervisión térmica y de fallas externas. Reduzca el ineficiente y costoso mantenimiento de los interruptores con la supervisión avanzada de interruptores. Supervise los sistemas de alimentación cd para identificar niveles de voltaje fuera de tolerancia o rizo excesivo de voltaje.

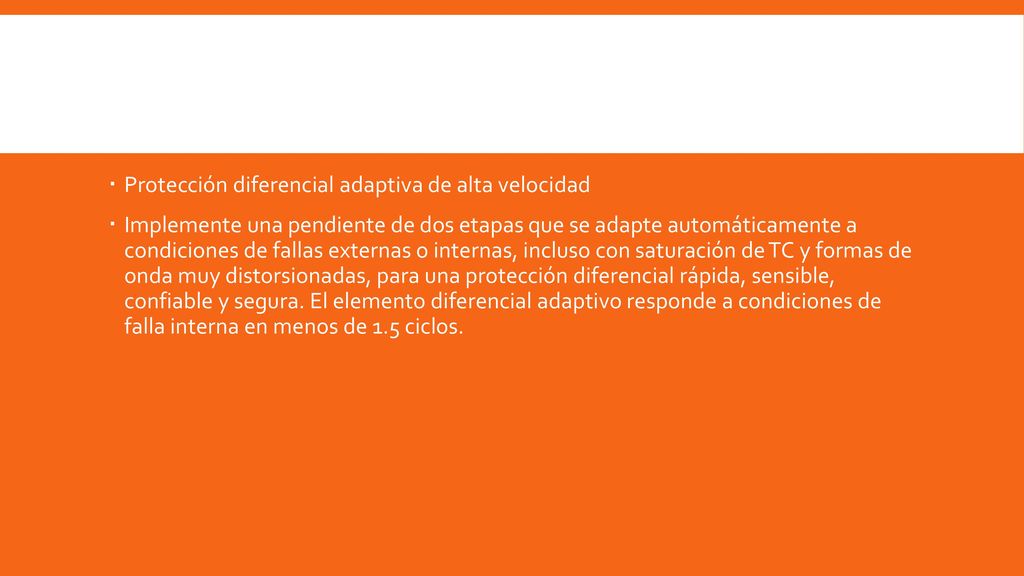

11 Protección diferencial adaptiva de alta velocidad
Implemente una pendiente de dos etapas que se adapte automáticamente a condiciones de fallas externas o internas, incluso con saturación de TC y formas de onda muy distorsionadas, para una protección diferencial rápida, sensible, confiable y segura. El elemento diferencial adaptivo responde a condiciones de falla interna en menos de 1.5 ciclos.

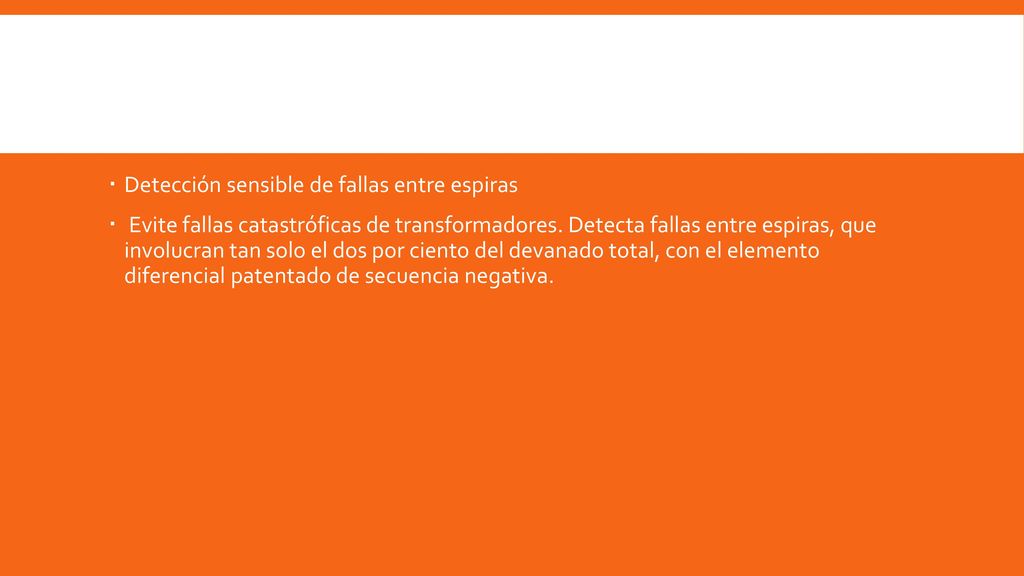

12 Detección sensible de fallas entre espiras
Evite fallas catastróficas de transformadores. Detecta fallas entre espiras, que involucran tan solo el dos por ciento del devanado total, con el elemento diferencial patentado de secuencia negativa.

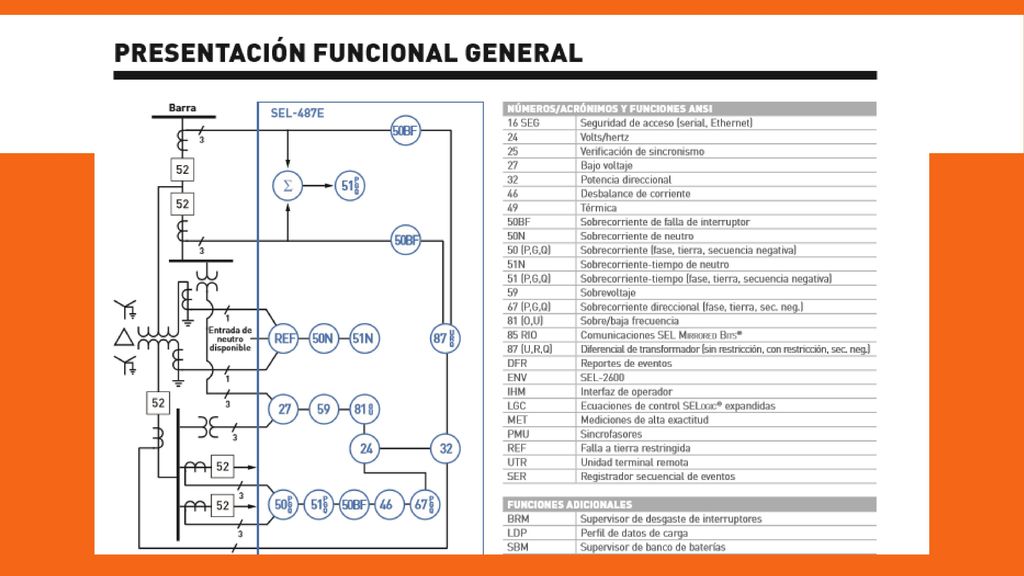

13

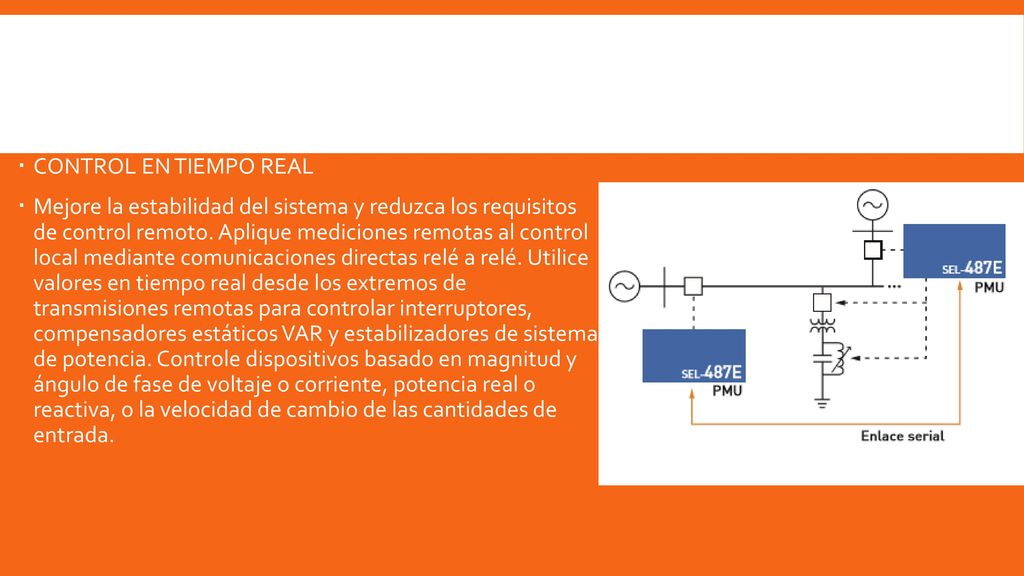

14 CONTROL EN TIEMPO REAL Mejore la estabilidad del sistema y reduzca los requisitos de control remoto. Aplique mediciones remotas al control local mediante comunicaciones directas relé a relé. Utilice valores en tiempo real desde los extremos de transmisiones remotas para controlar interruptores, compensadores estáticos VAR y estabilizadores de sistema de potencia. Controle dispositivos basado en magnitud y ángulo de fase de voltaje o corriente, potencia real o reactiva, o la velocidad de cambio de las cantidades de entrada.

15
