1 CARACTERÍSTICAS FÍSICAS Y MECÁNICAS DE LAS MADERAS

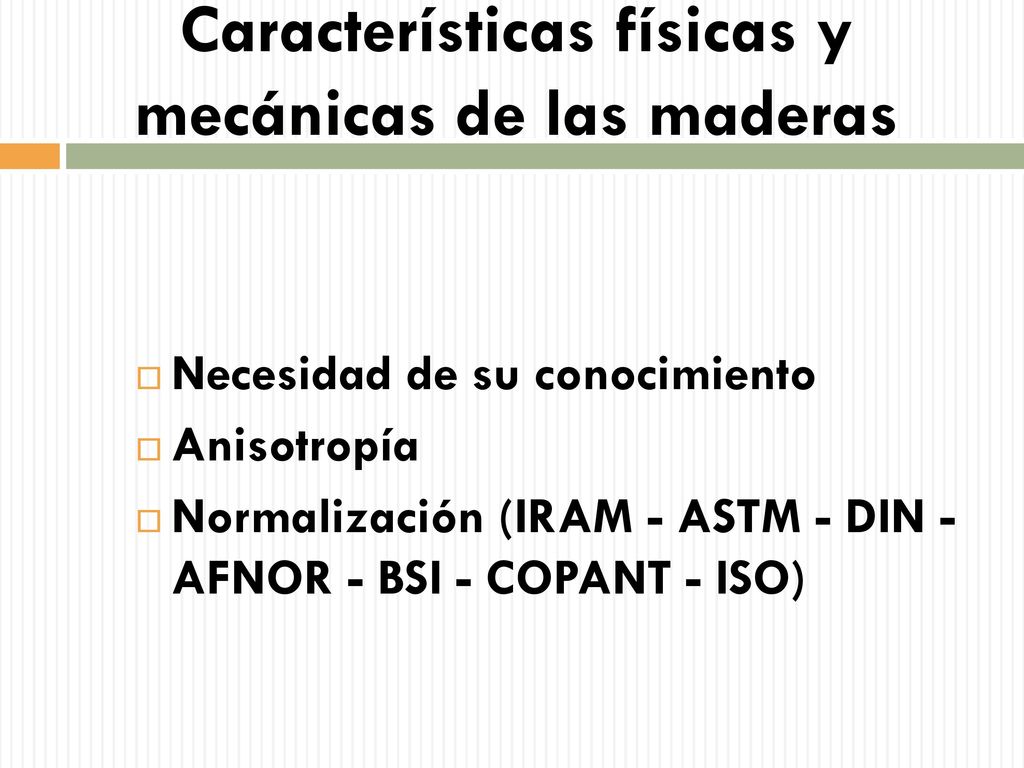

2 Características físicas y mecánicas de las maderas
Necesidad de su conocimiento Anisotropía Normalización (IRAM - ASTM - DIN - AFNOR - BSI - COPANT - ISO)

3

4 Características físicas de las maderas
Densidad (masa/volumen) Definición Densidad real Densidad aparente densidad anhidra densidad en verde Densidad seca al aire densidad básica Determinación del volumen Estereométrico Método por desplazamiento de fluido Otros métodos para establecer la densidad Rango de variación de densidad (0,22 – 1,30)

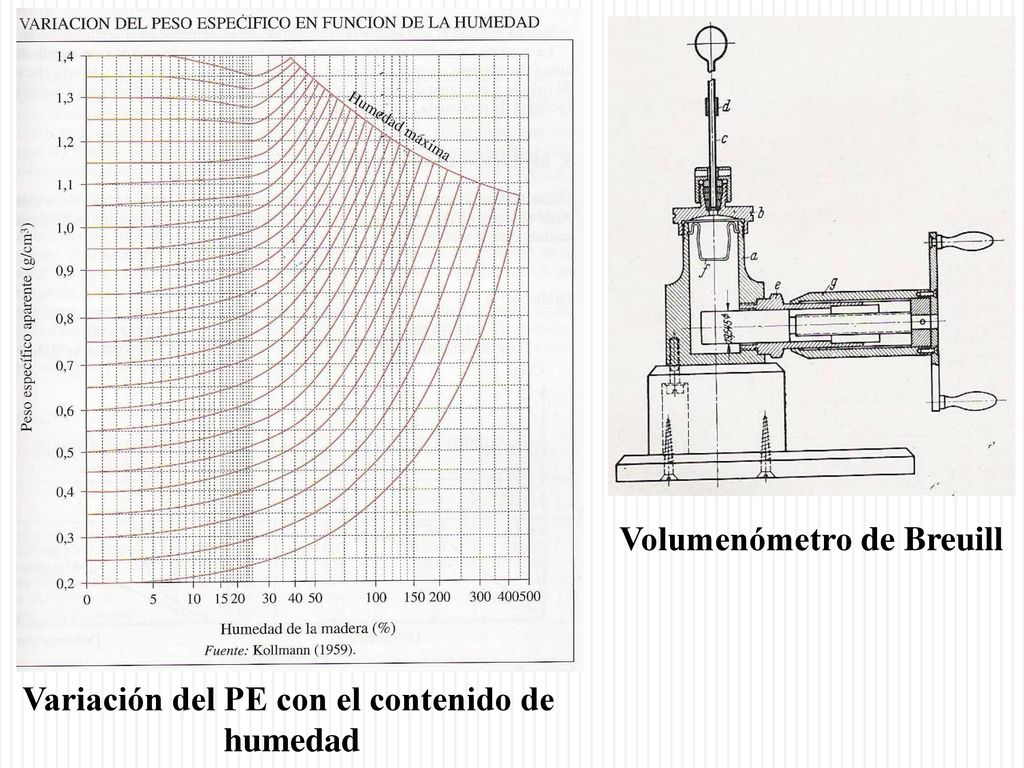

5 Variación del PE con el contenido de
Volumenómetro de Breuill Variación del PE con el contenido de humedad

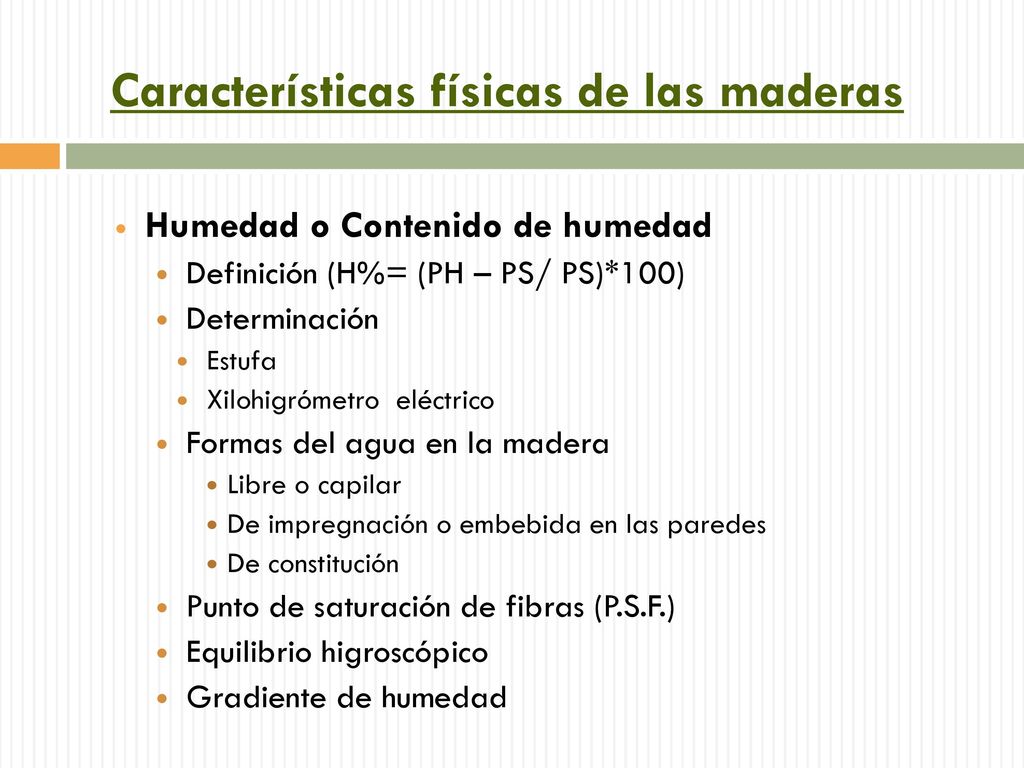

6 Características físicas de las maderas
Humedad o Contenido de humedad Definición (H%= (PH – PS/ PS)*100) Determinación Estufa Xilohigrómetro eléctrico Formas del agua en la madera Libre o capilar De impregnación o embebida en las paredes De constitución Punto de saturación de fibras (P.S.F.) Equilibrio higroscópico Gradiente de humedad

7

8

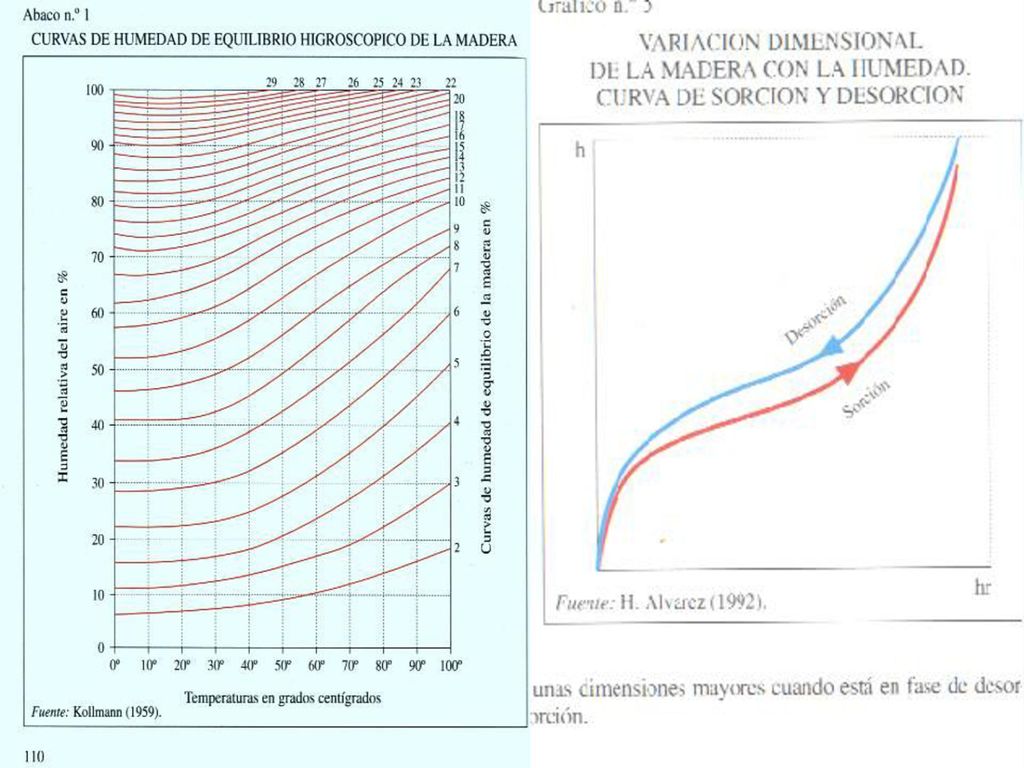

9

10

11

12

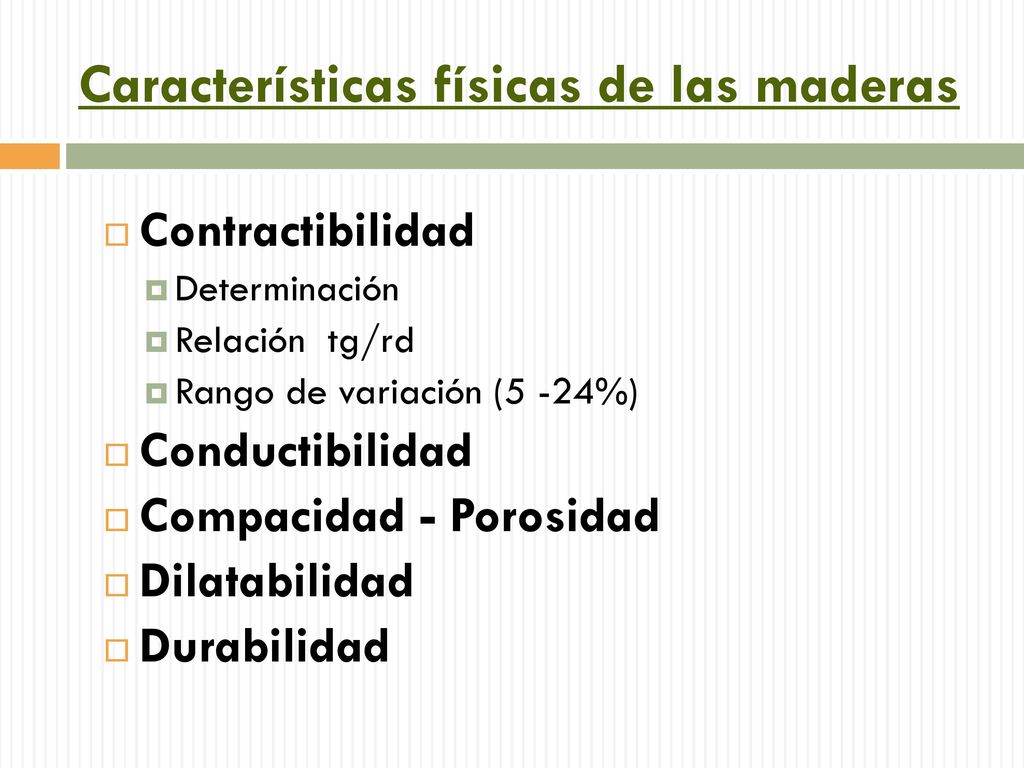

13 Características físicas de las maderas

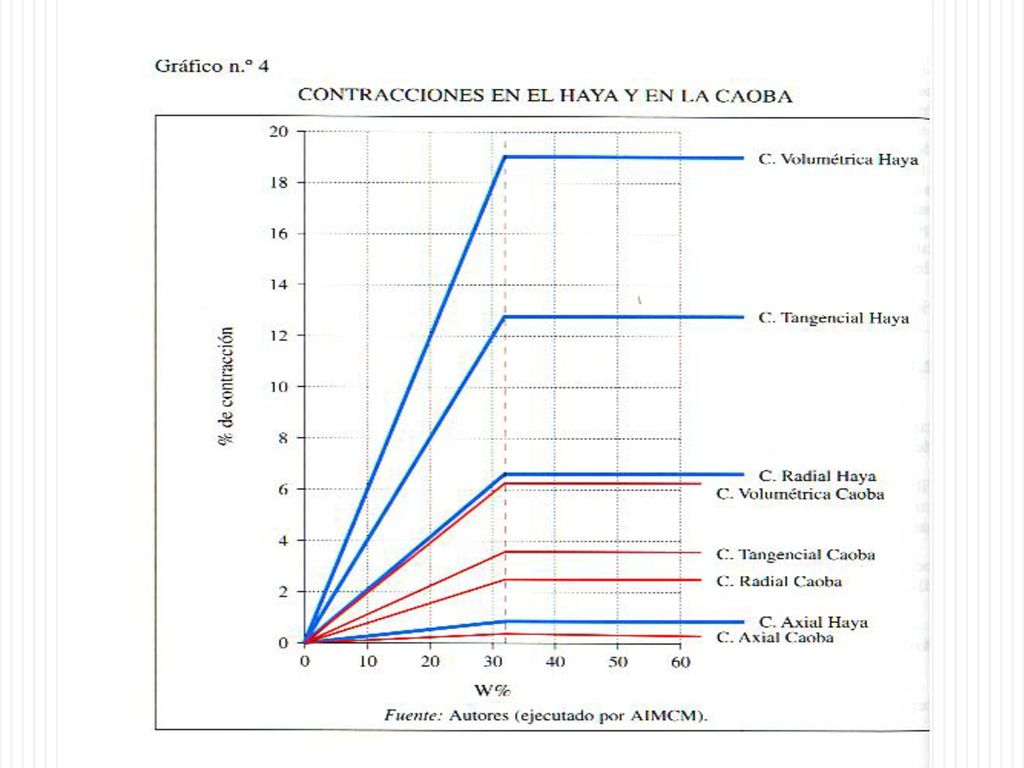

Contractibilidad Determinación Relación tg/rd Rango de variación (5 -24%) Conductibilidad Compacidad - Porosidad Dilatabilidad Durabilidad

14

15

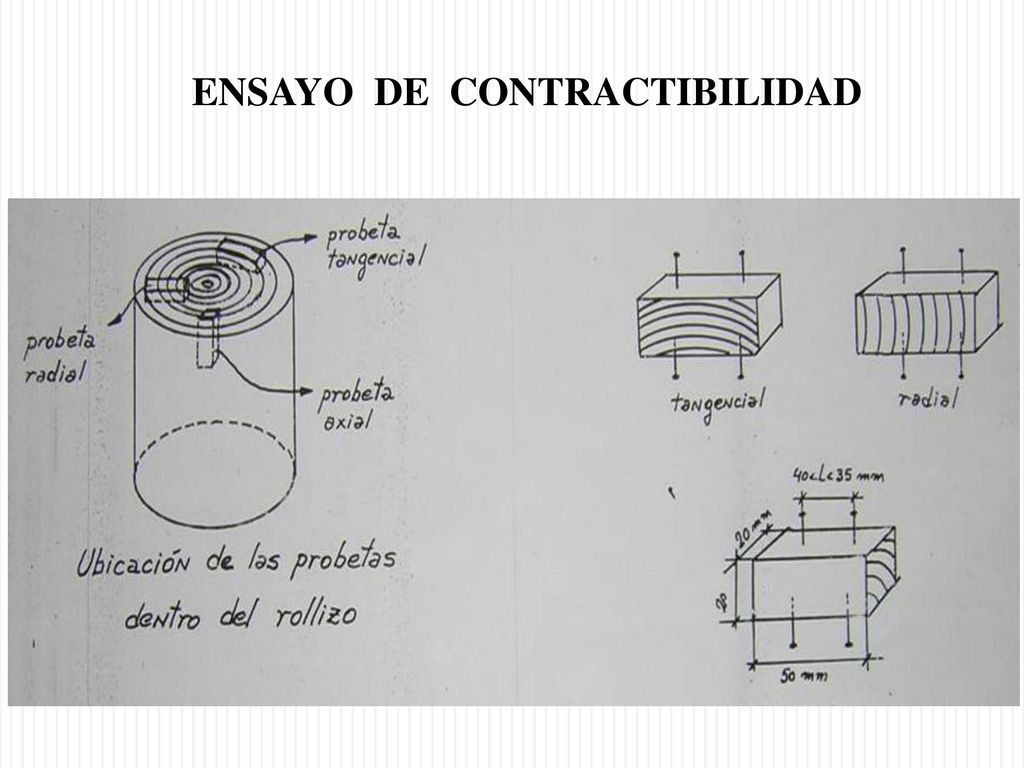

16 ENSAYO DE CONTRACTIBILIDAD

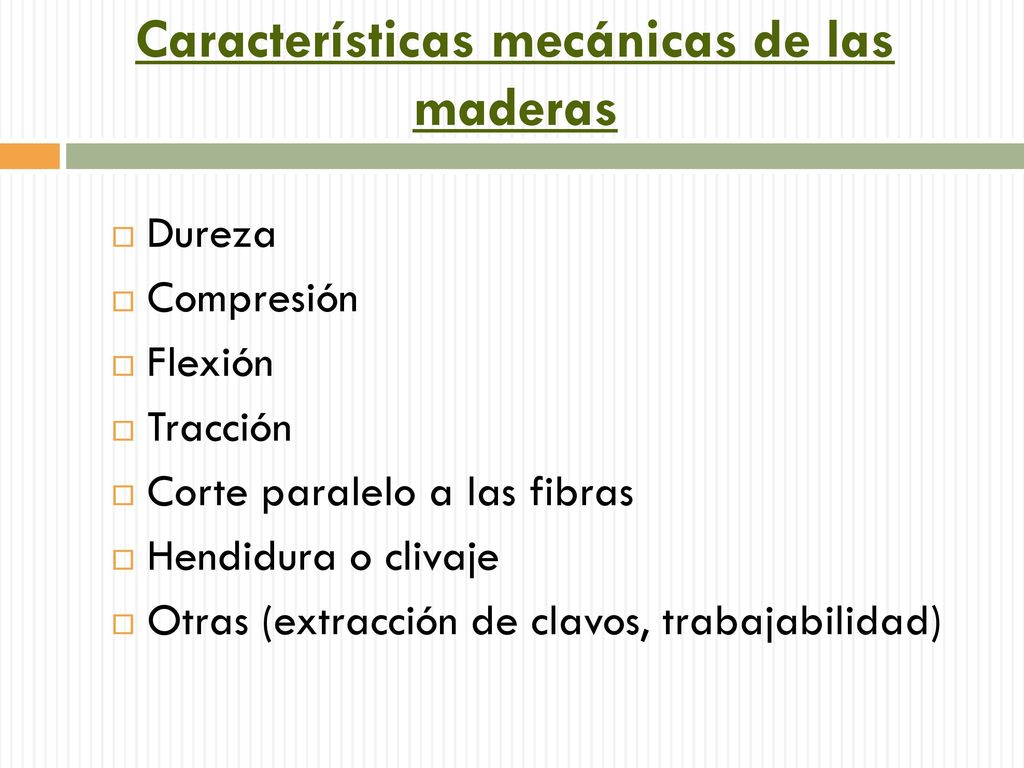

17 Características mecánicas de las maderas
Dureza Compresión Flexión Tracción Corte paralelo a las fibras Hendidura o clivaje Otras (extracción de clavos, trabajabilidad)

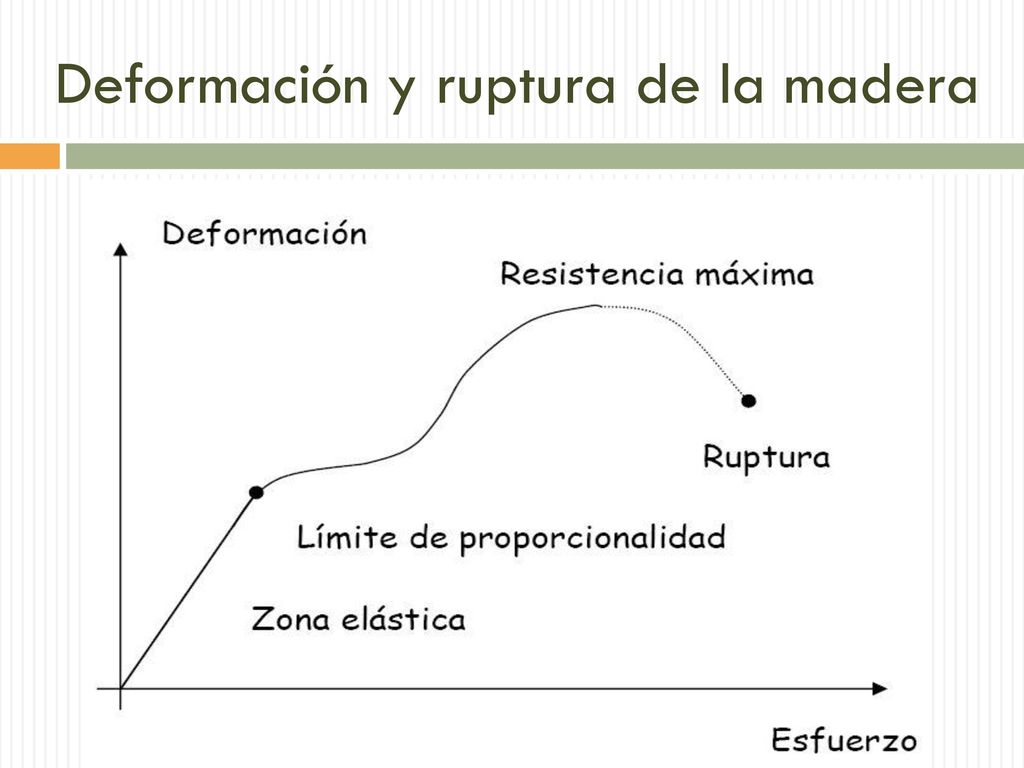

18 Deformación y ruptura de la madera

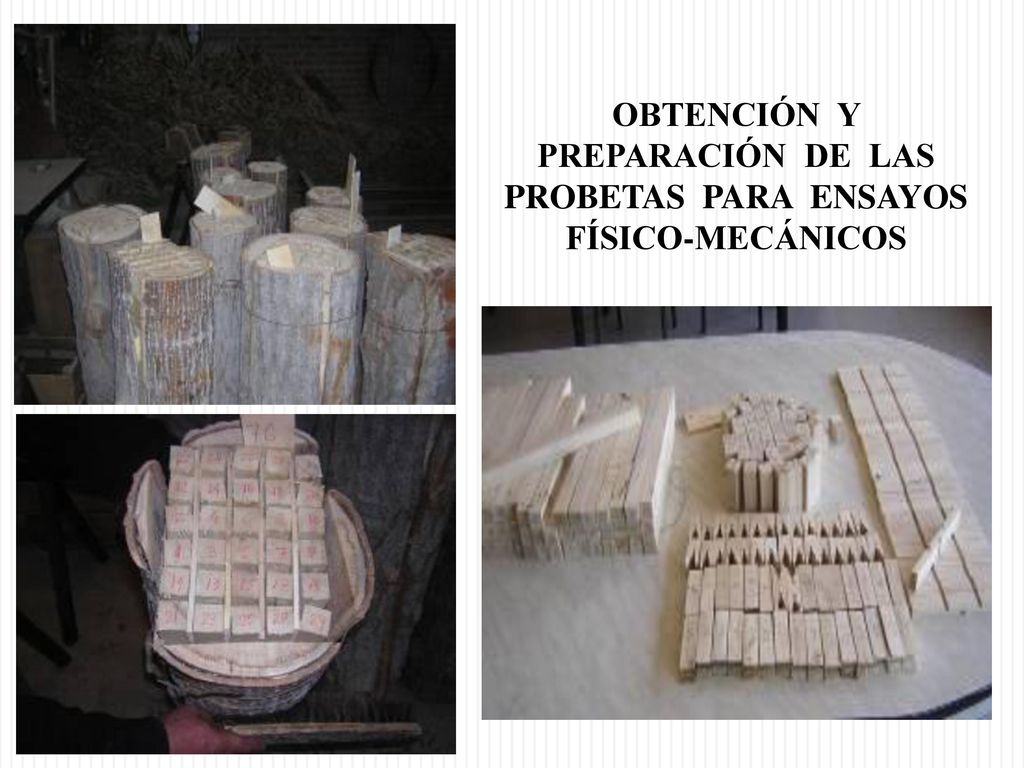

19 OBTENCIÓN Y PREPARACIÓN DE LAS PROBETAS PARA ENSAYOS FÍSICO-MECÁNICOS

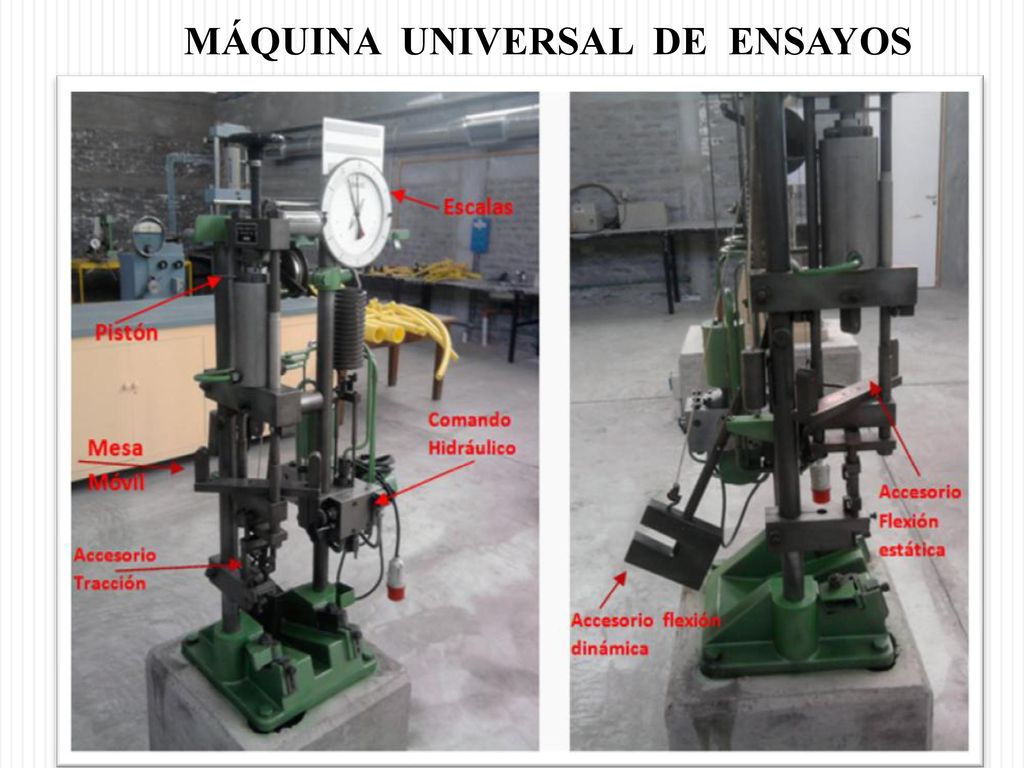

20 MÁQUINA UNIVERSAL DE ENSAYOS

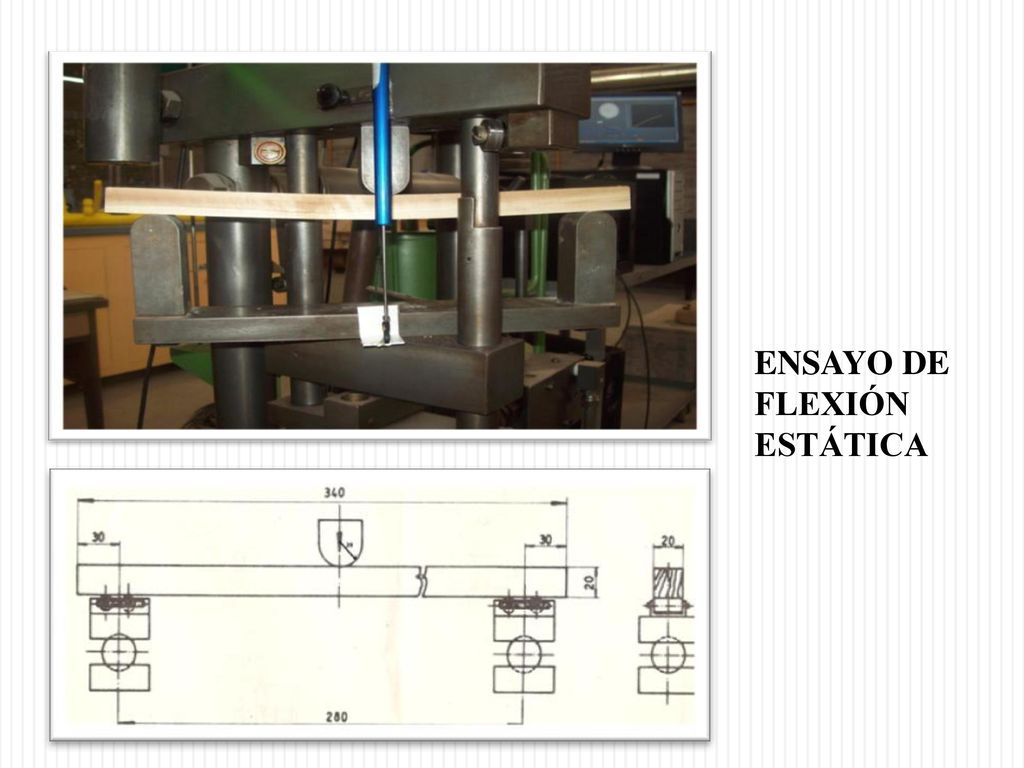

21 ENSAYO DE FLEXIÓN ESTÁTICA

22 ENSAYO DE COMPRESIÓN

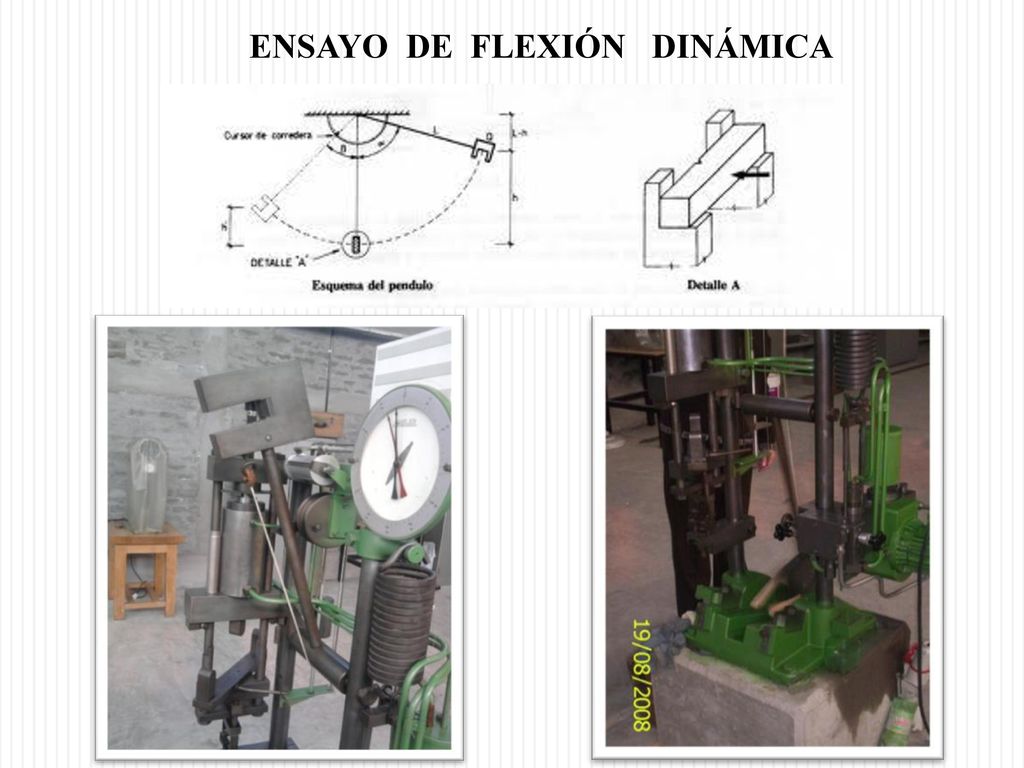

23 ENSAYO DE FLEXIÓN DINÁMICA

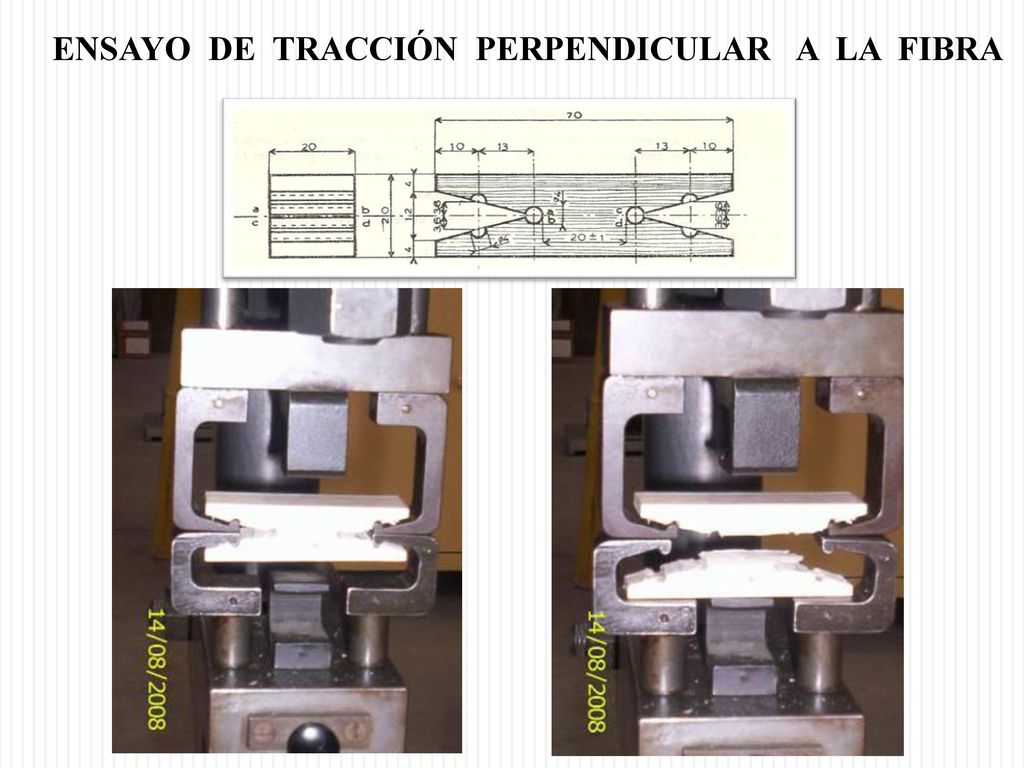

24 ENSAYO DE TRACCIÓN PERPENDICULAR A LA FIBRA

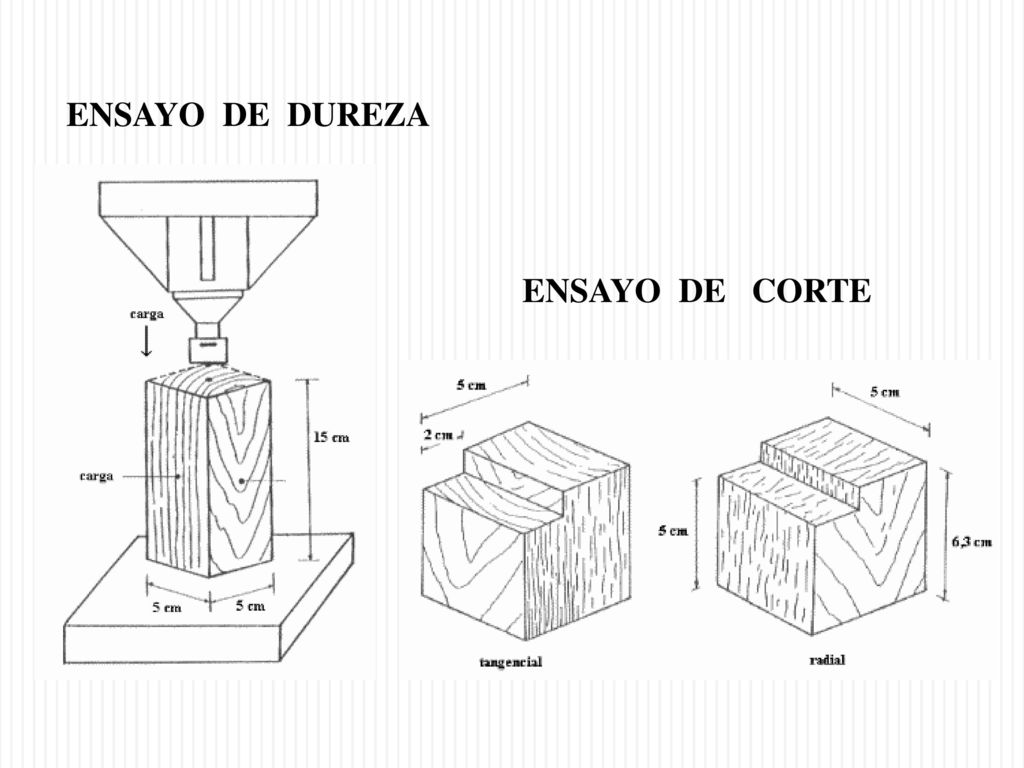

25 ENSAYO DE DUREZA ENSAYO DE CORTE

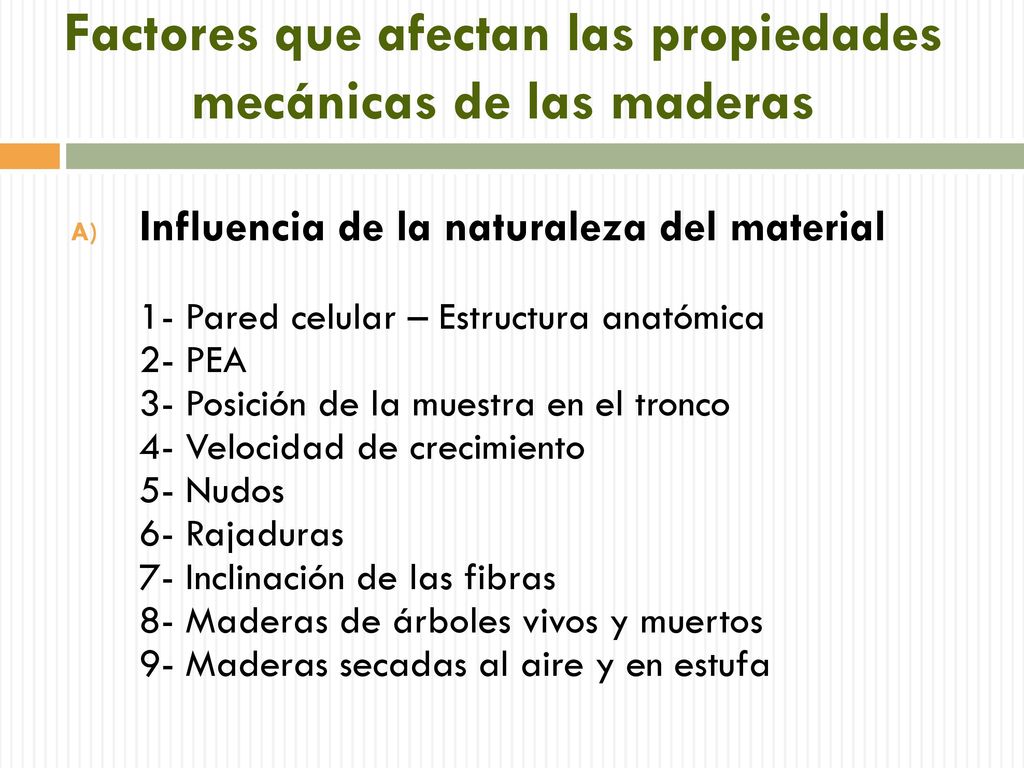

26 Factores que afectan las propiedades mecánicas de las maderas
Influencia de la naturaleza del material 1- Pared celular – Estructura anatómica 2- PEA 3- Posición de la muestra en el tronco 4- Velocidad de crecimiento 5- Nudos 6- Rajaduras 7- Inclinación de las fibras 8- Maderas de árboles vivos y muertos 9- Maderas secadas al aire y en estufa

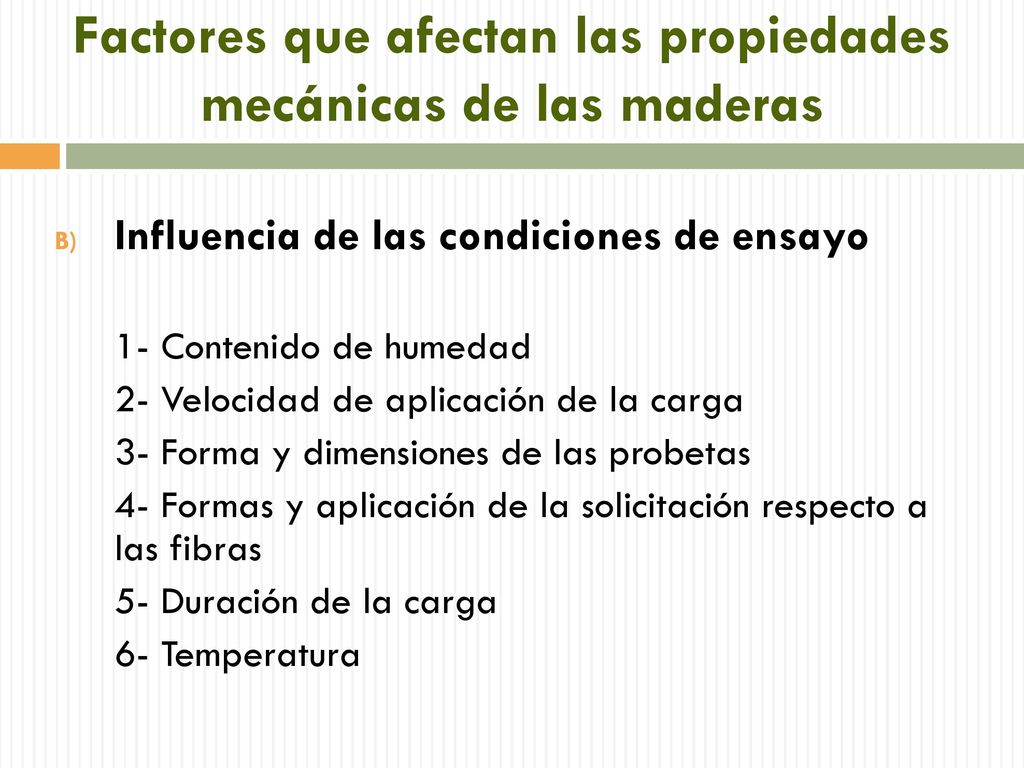

27 Factores que afectan las propiedades mecánicas de las maderas
Influencia de las condiciones de ensayo 1- Contenido de humedad 2- Velocidad de aplicación de la carga 3- Forma y dimensiones de las probetas 4- Formas y aplicación de la solicitación respecto a las fibras 5- Duración de la carga 6- Temperatura

28 MUCHAS GRACIAS POR SU ATENCIÓN !!!
