1 Prof. Raúl Castro MI46B- Geotecnia minera
Falla plana en taludes Prof. Raúl Castro MI46B- Geotecnia minera

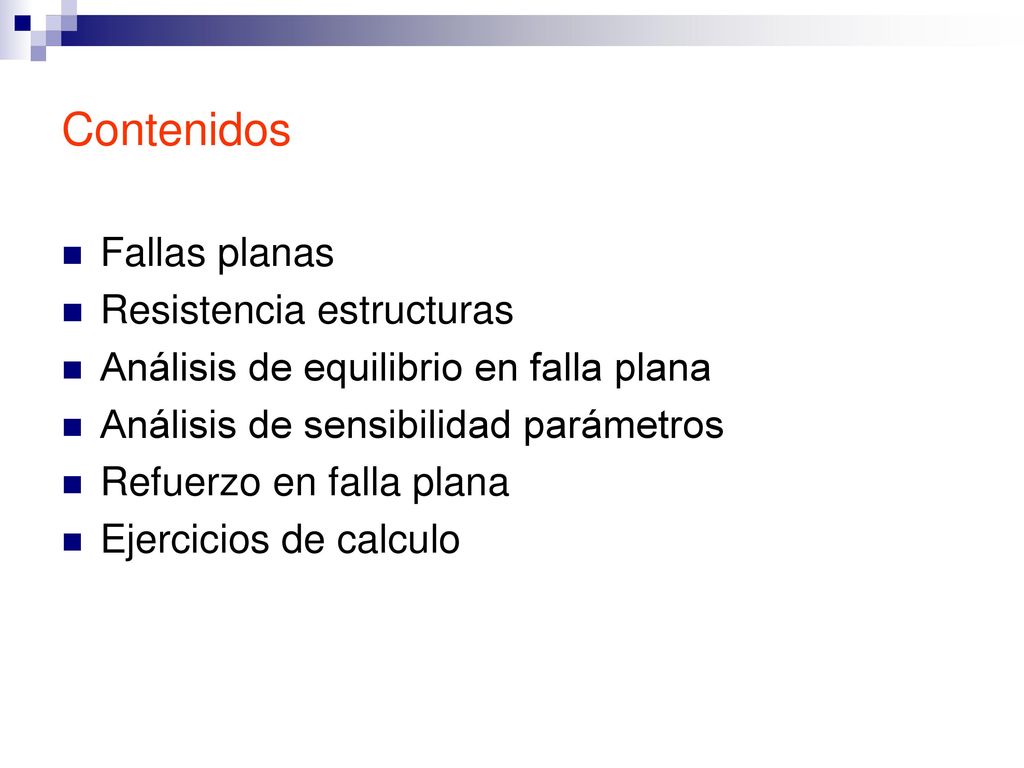

2 Contenidos Fallas planas Resistencia estructuras
Análisis de equilibrio en falla plana Análisis de sensibilidad parámetros Refuerzo en falla plana Ejercicios de calculo

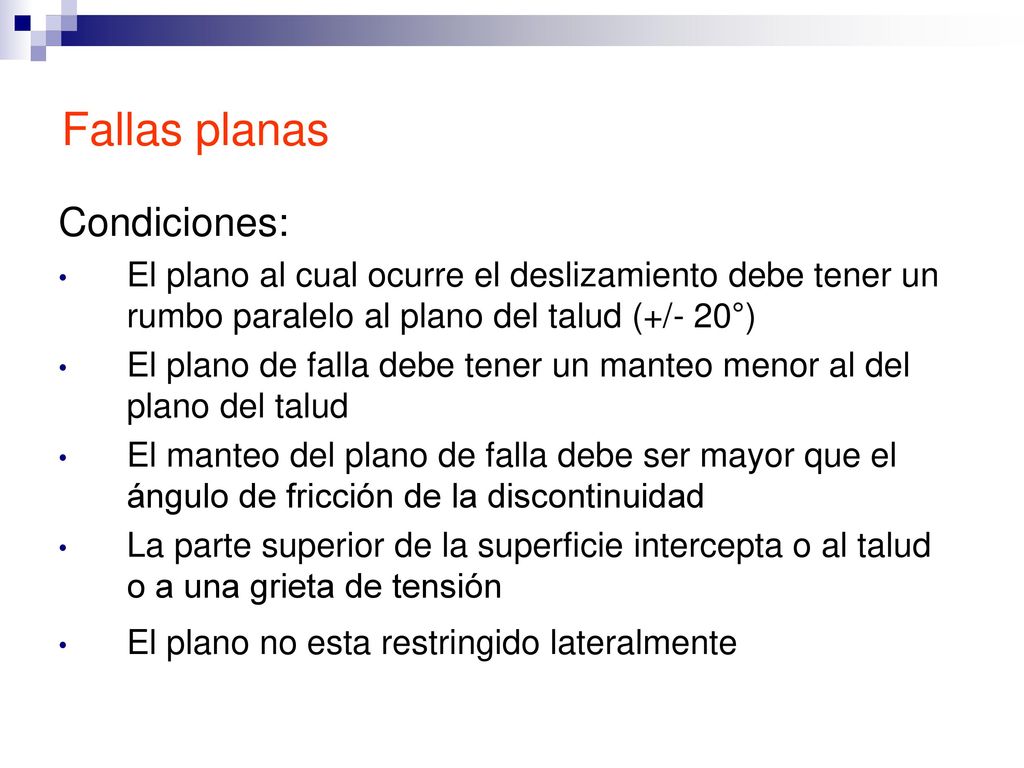

3 Fallas planas Condiciones:
El plano al cual ocurre el deslizamiento debe tener un rumbo paralelo al plano del talud (+/- 20°) El plano de falla debe tener un manteo menor al del plano del talud El manteo del plano de falla debe ser mayor que el ángulo de fricción de la discontinuidad La parte superior de la superficie intercepta o al talud o a una grieta de tensión El plano no esta restringido lateralmente

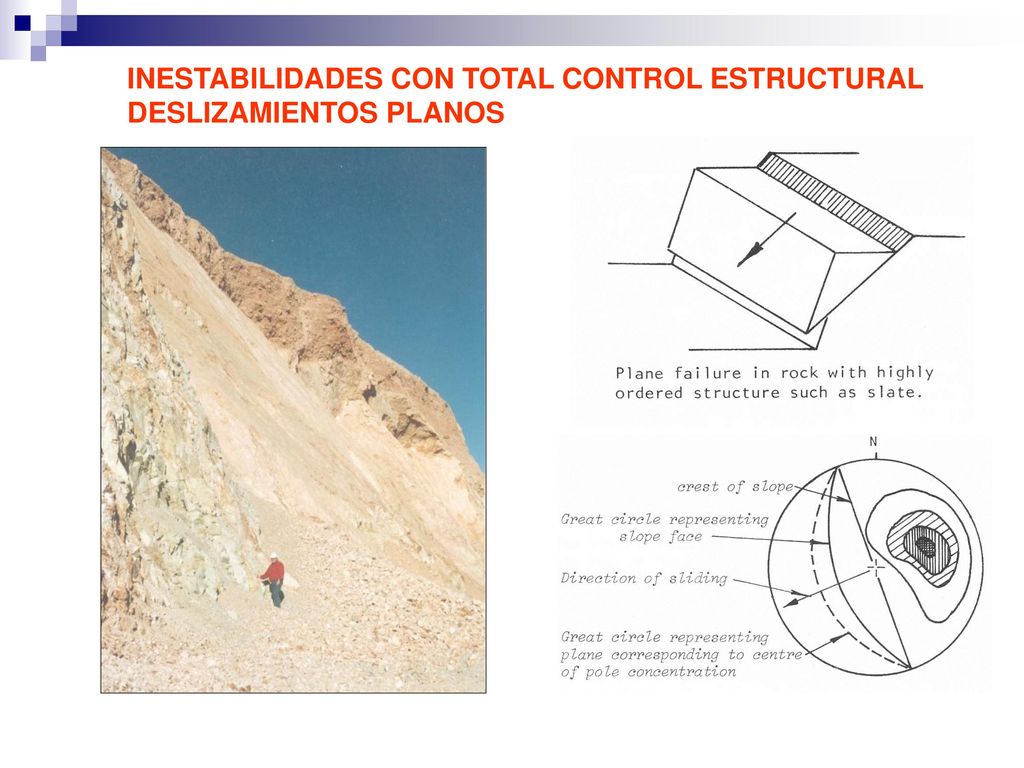

4 INESTABILIDADES CON TOTAL CONTROL ESTRUCTURAL
DESLIZAMIENTOS PLANOS

5 Falla en un plano rugoso: dilatancia
Barton , 1973 JRC: factor de rugosidad de la estructura JCS: resistencia a compresión uniaxial en el plano de discontinuidad (de tablas o medido mediante martillo Schmidt) s ´ es el esfuerzo normal efectivo actuando sobre la discontinuidad OBS: El termino f + i no debe exceder 50° El rango de valores de JCS/s´ es entre 3 y 100 La resistencia de discontinuidades esta afecta a efectos de escala.

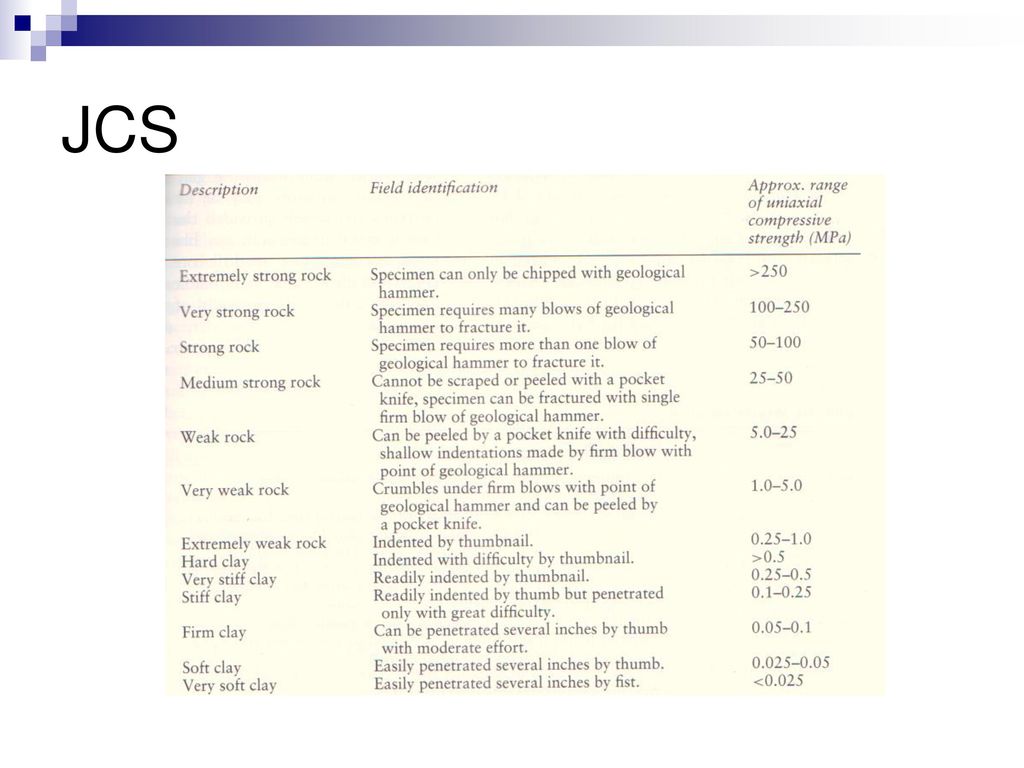

6 JCS

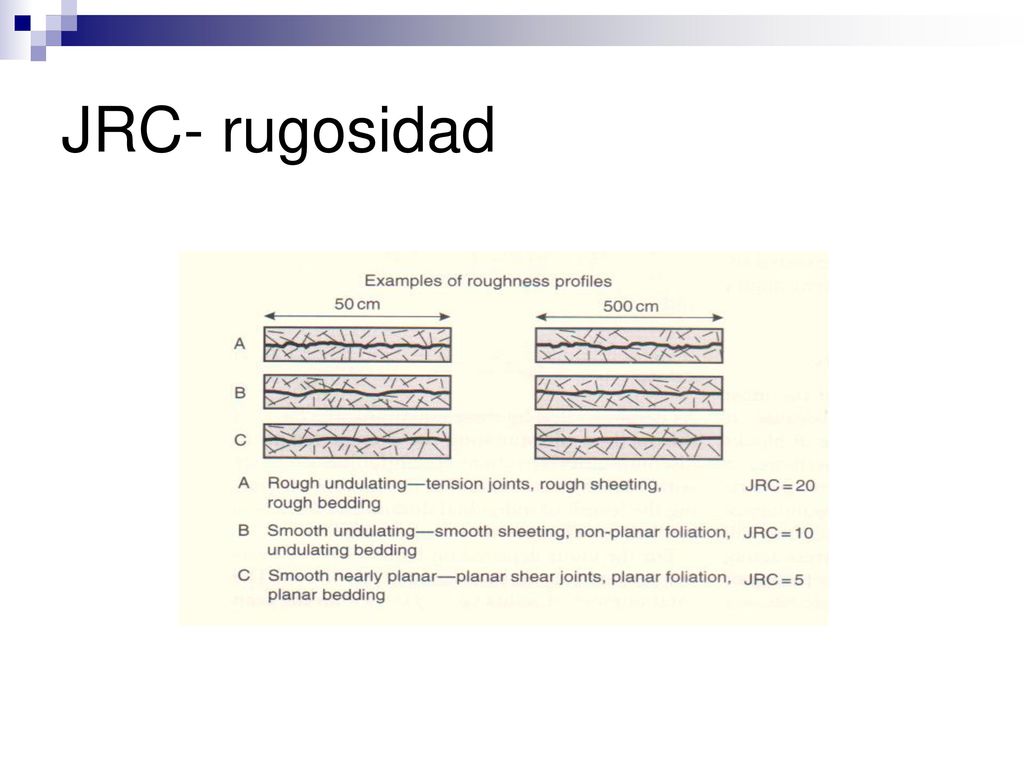

7 JRC- rugosidad

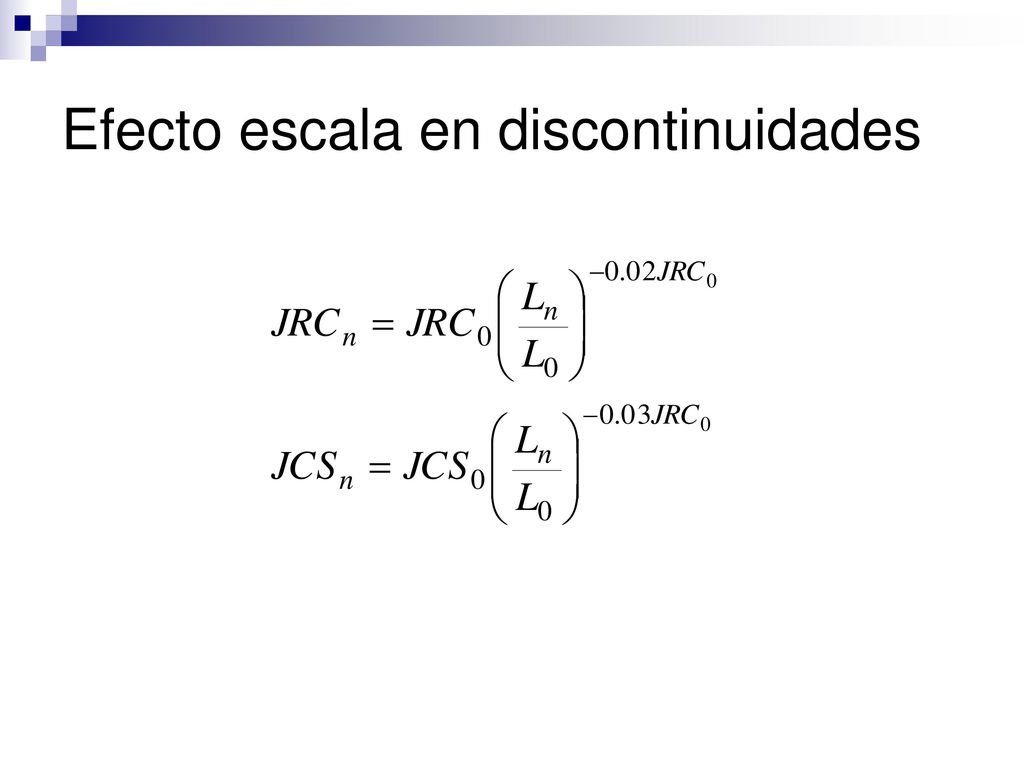

8 Efecto escala en discontinuidades

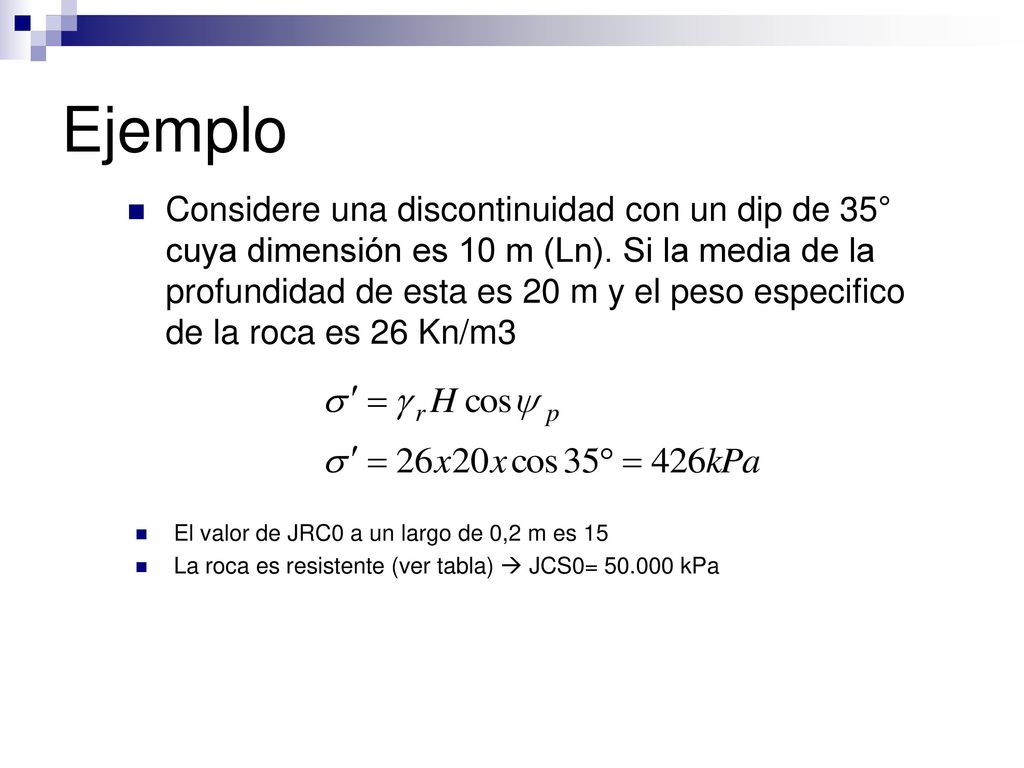

9 Ejemplo Considere una discontinuidad con un dip de 35° cuya dimensión es 10 m (Ln). Si la media de la profundidad de esta es 20 m y el peso especifico de la roca es 26 Kn/m3 El valor de JRC0 a un largo de 0,2 m es 15 La roca es resistente (ver tabla)  JCS0= kPa

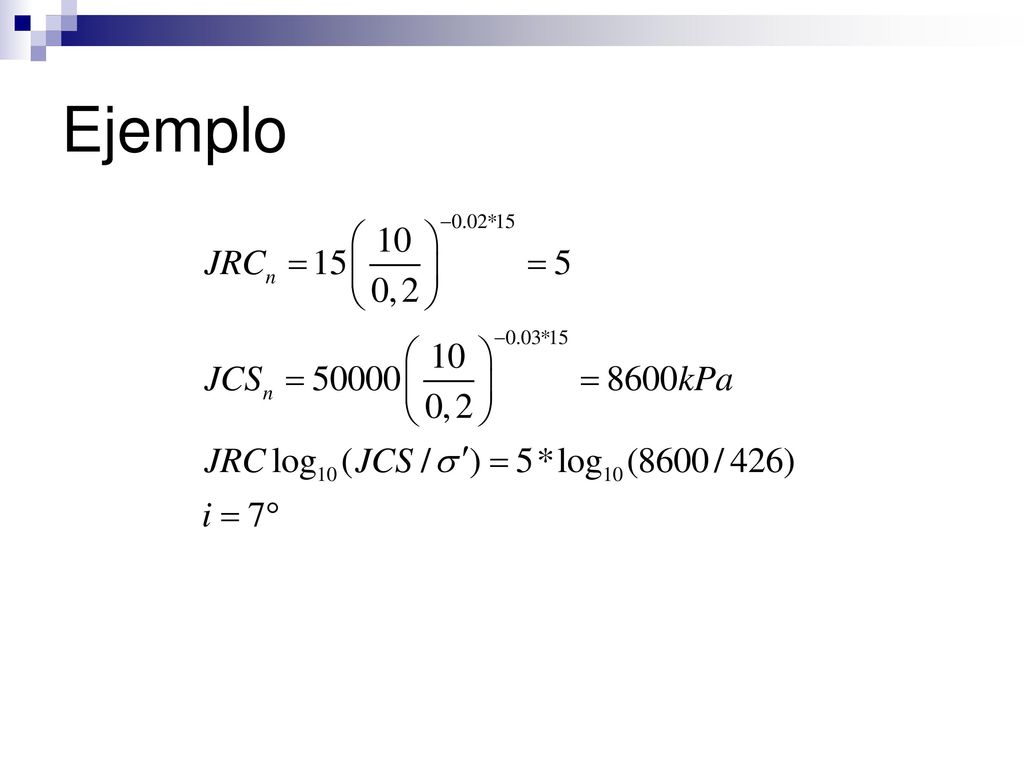

10 Ejemplo

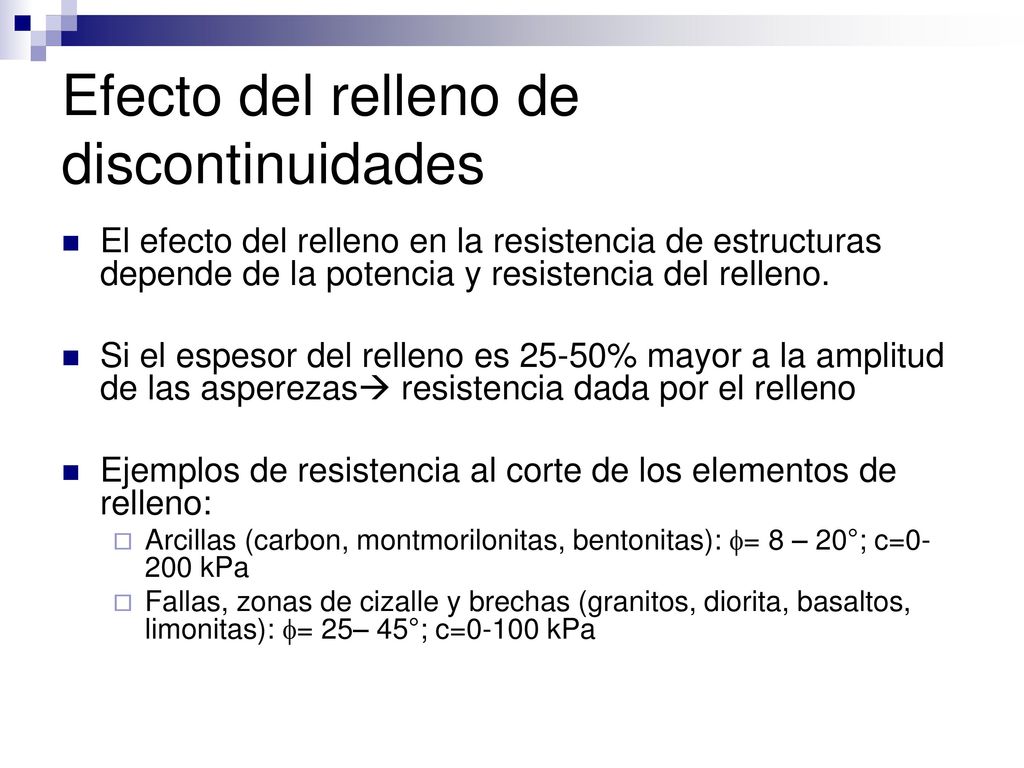

11 Efecto del relleno de discontinuidades
El efecto del relleno en la resistencia de estructuras depende de la potencia y resistencia del relleno. Si el espesor del relleno es 25-50% mayor a la amplitud de las asperezas resistencia dada por el relleno Ejemplos de resistencia al corte de los elementos de relleno: Arcillas (carbon, montmorilonitas, bentonitas): f= 8 – 20°; c=0-200 kPa Fallas, zonas de cizalle y brechas (granitos, diorita, basaltos, limonitas): f= 25– 45°; c=0-100 kPa

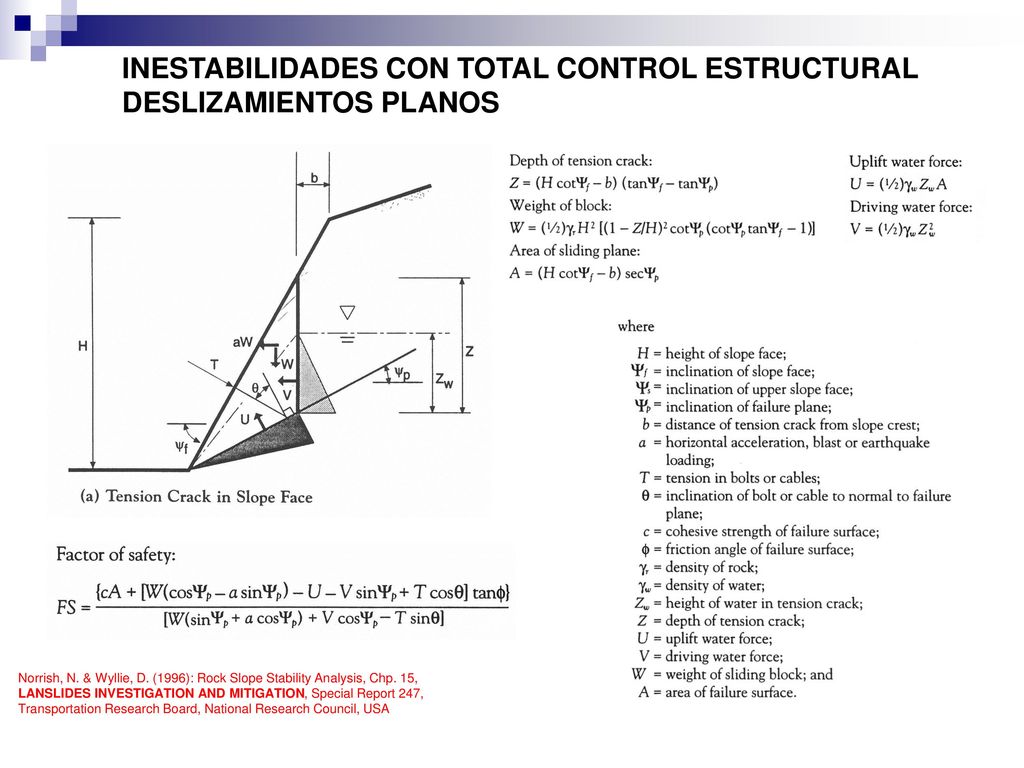

12 INESTABILIDADES CON TOTAL CONTROL ESTRUCTURAL DESLIZAMIENTOS PLANOS
Norrish, N. & Wyllie, D. (1996): Rock Slope Stability Analysis, Chp. 15, LANSLIDES INVESTIGATION AND MITIGATION, Special Report 247, Transportation Research Board, National Research Council, USA

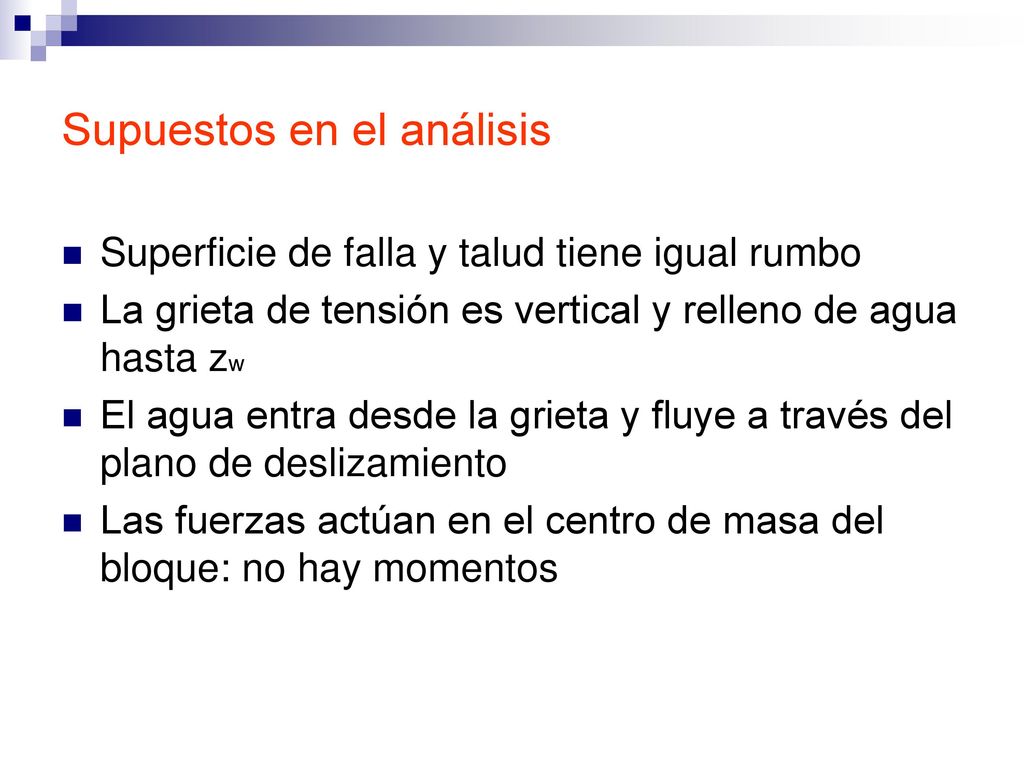

13 Supuestos en el análisis
Superficie de falla y talud tiene igual rumbo La grieta de tensión es vertical y relleno de agua hasta zw El agua entra desde la grieta y fluye a través del plano de deslizamiento Las fuerzas actúan en el centro de masa del bloque: no hay momentos

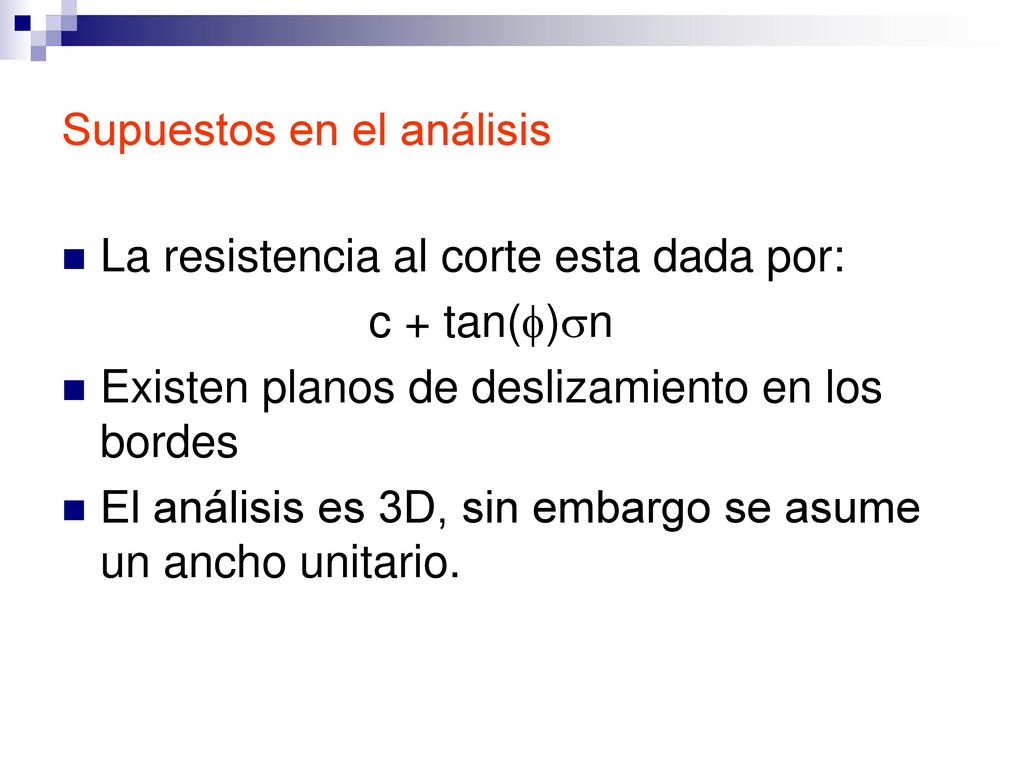

14 Supuestos en el análisis
La resistencia al corte esta dada por: c + tan(f)sn Existen planos de deslizamiento en los bordes El análisis es 3D, sin embargo se asume un ancho unitario.

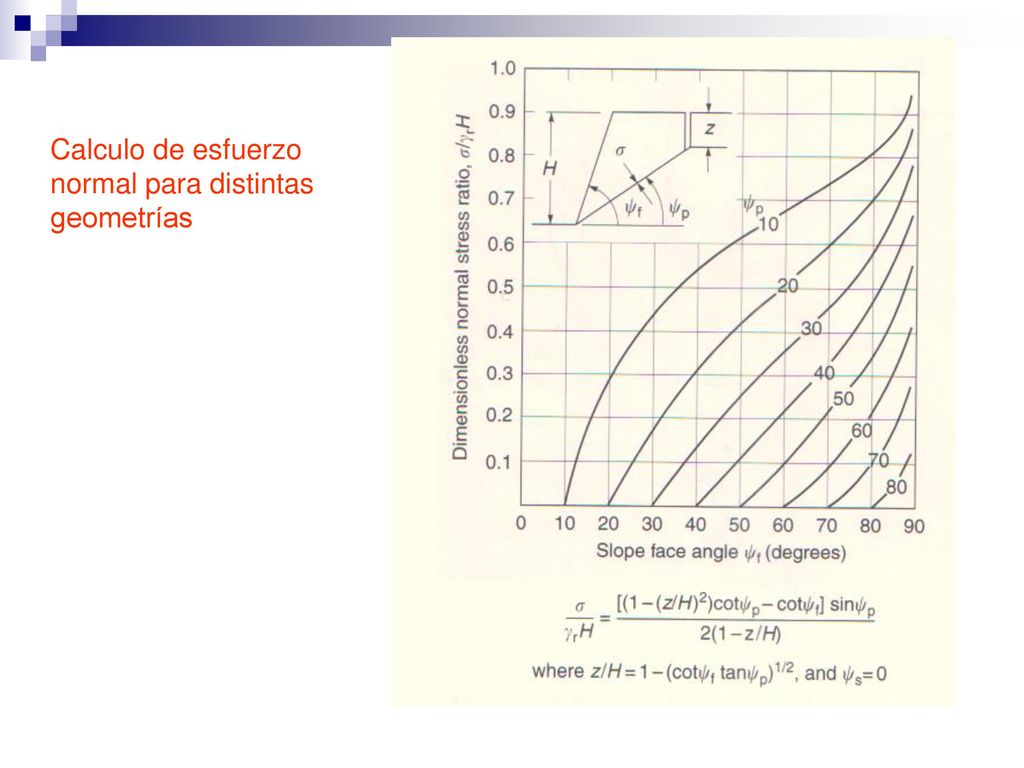

15 Calculo de esfuerzo normal para distintas geometrías

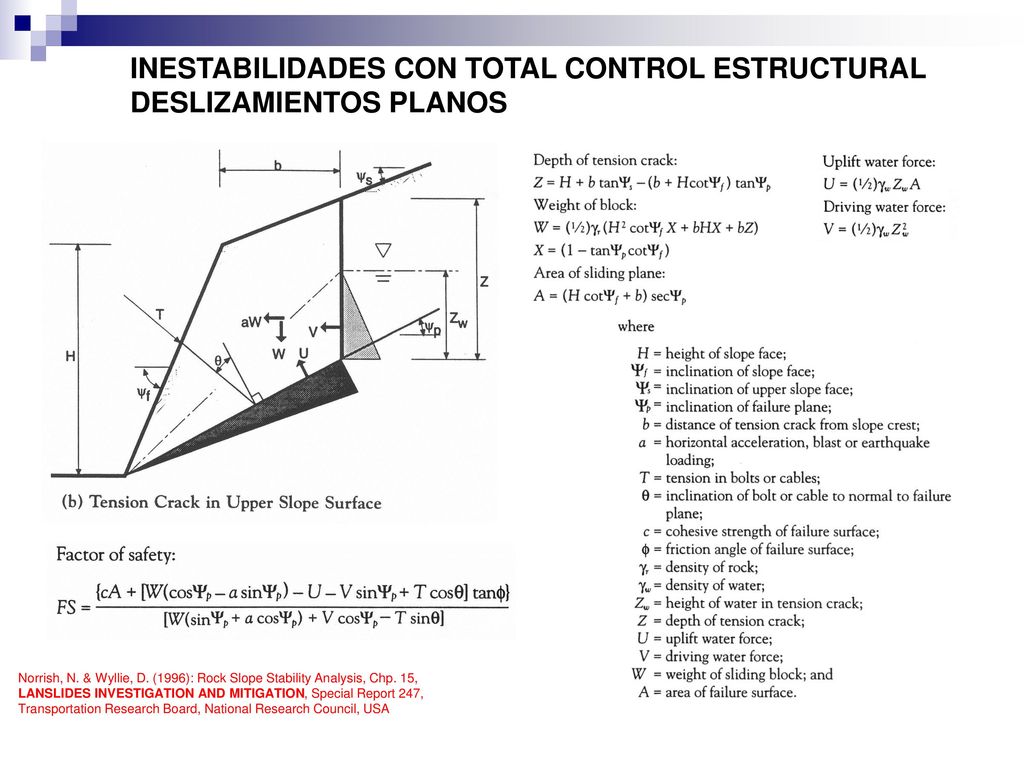

16 INESTABILIDADES CON TOTAL CONTROL ESTRUCTURAL DESLIZAMIENTOS PLANOS
Norrish, N. & Wyllie, D. (1996): Rock Slope Stability Analysis, Chp. 15, LANSLIDES INVESTIGATION AND MITIGATION, Special Report 247, Transportation Research Board, National Research Council, USA

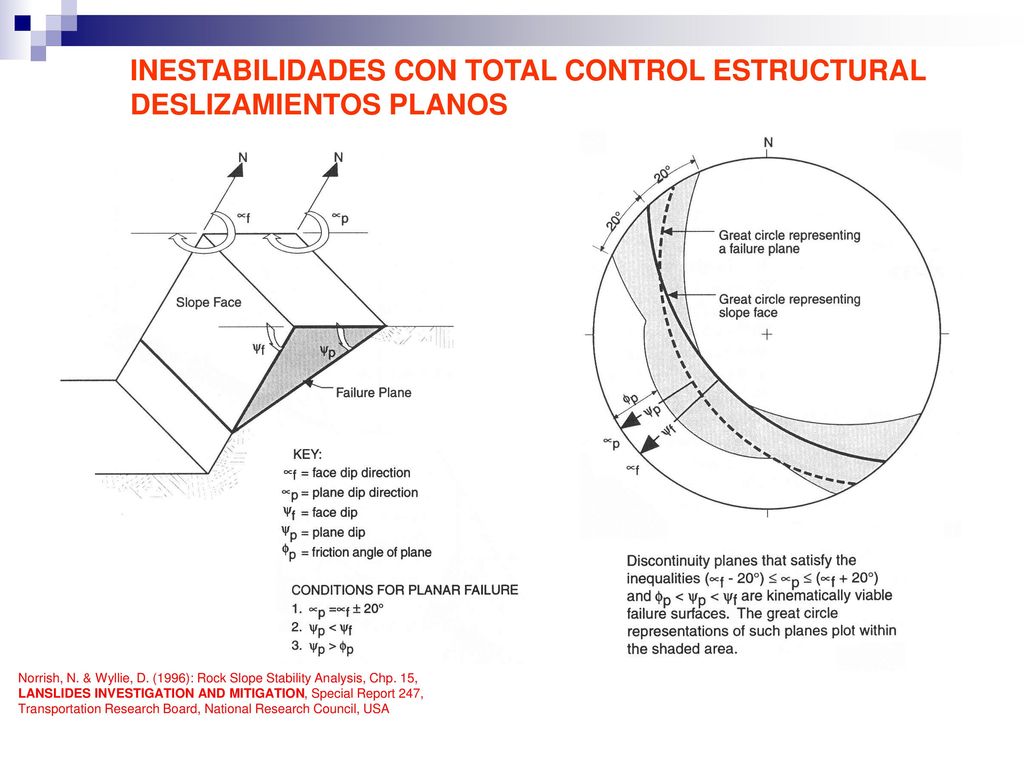

17 INESTABILIDADES CON TOTAL CONTROL ESTRUCTURAL DESLIZAMIENTOS PLANOS
Norrish, N. & Wyllie, D. (1996): Rock Slope Stability Analysis, Chp. 15, LANSLIDES INVESTIGATION AND MITIGATION, Special Report 247, Transportation Research Board, National Research Council, USA

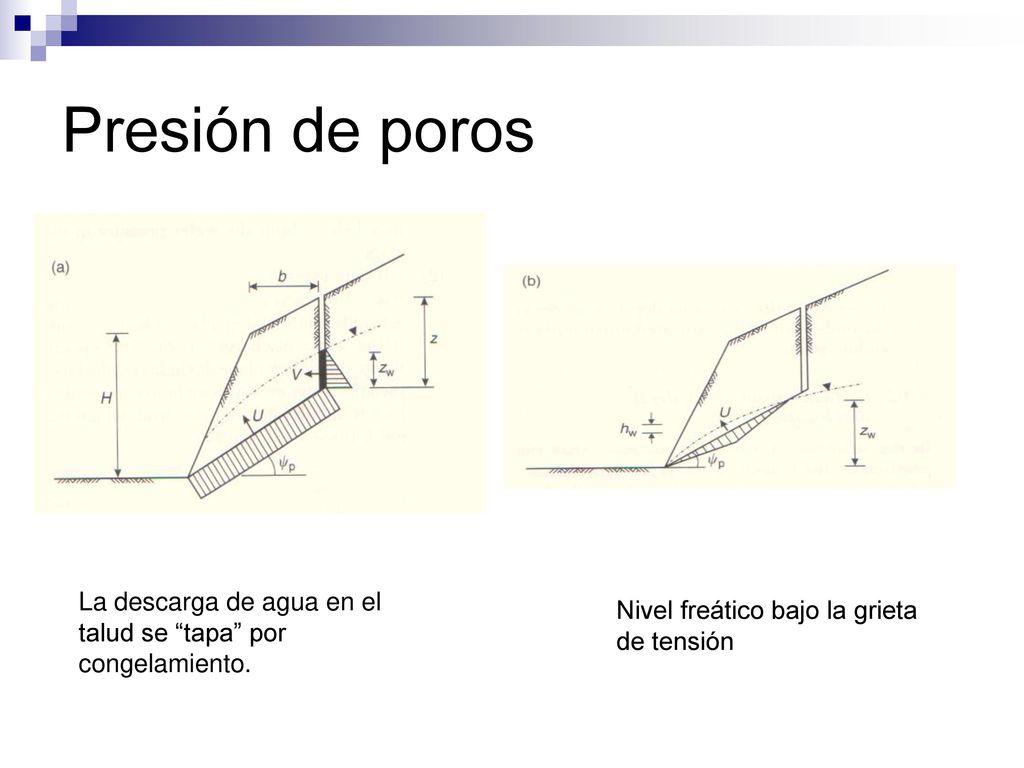

18 Presión de poros La descarga de agua en el talud se “tapa” por congelamiento. Nivel freático bajo la grieta de tensión

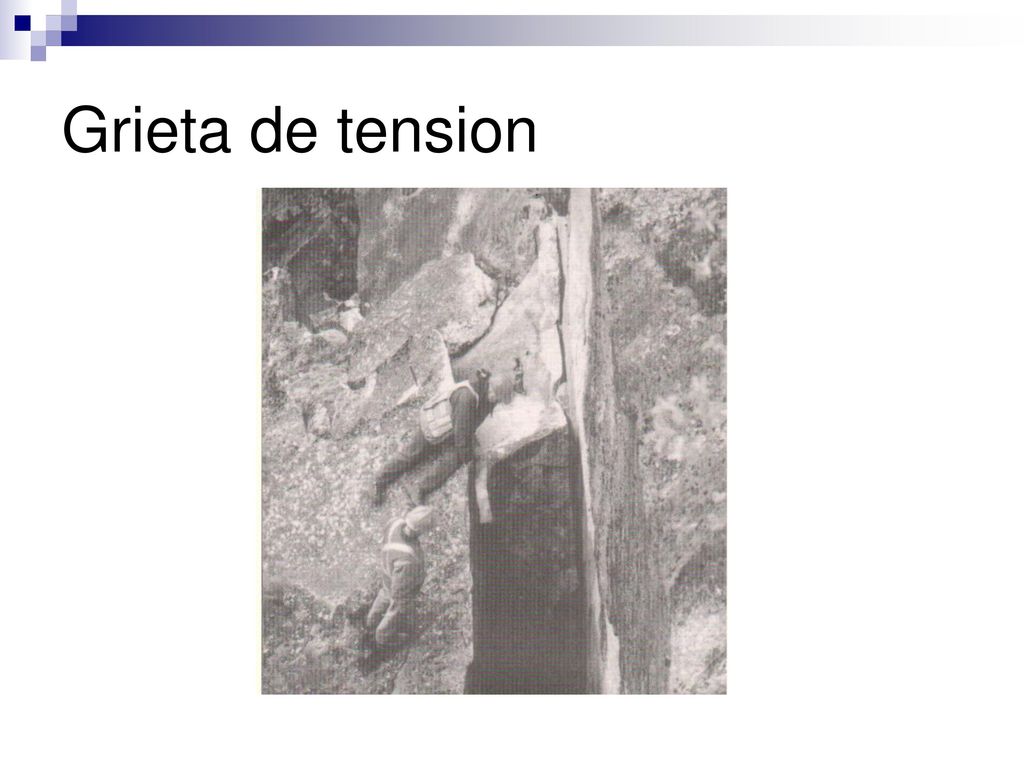

19 Grieta de tension

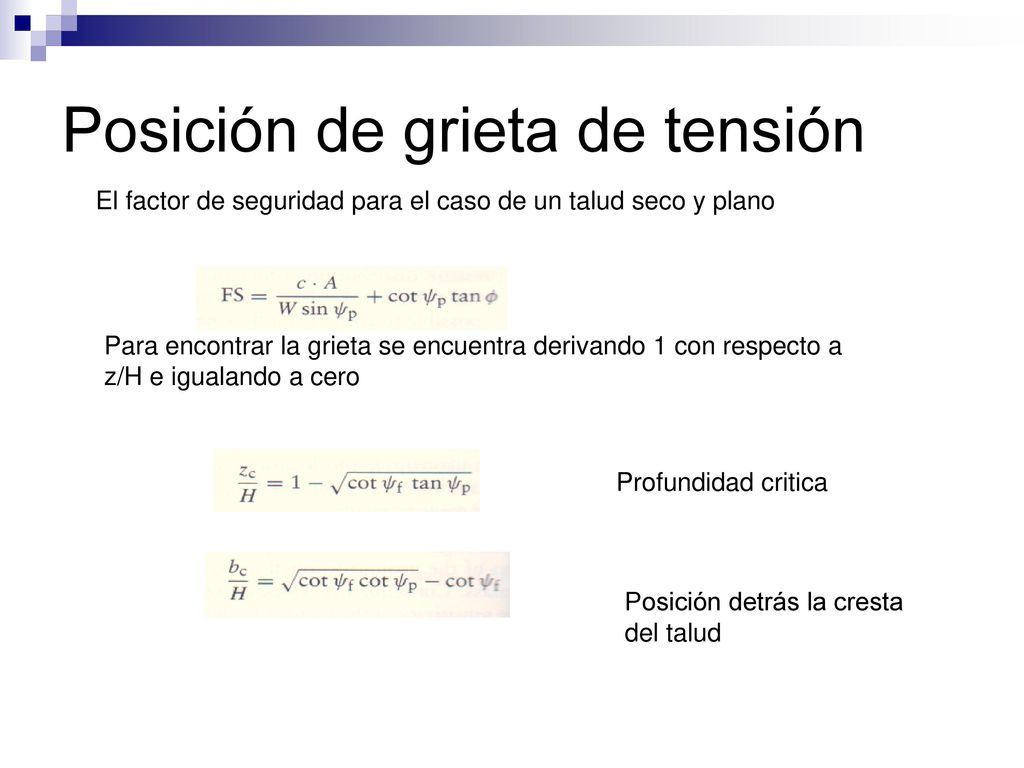

20 Posición de grieta de tensión
El factor de seguridad para el caso de un talud seco y plano Para encontrar la grieta se encuentra derivando 1 con respecto a z/H e igualando a cero Profundidad critica Posición detrás la cresta del talud

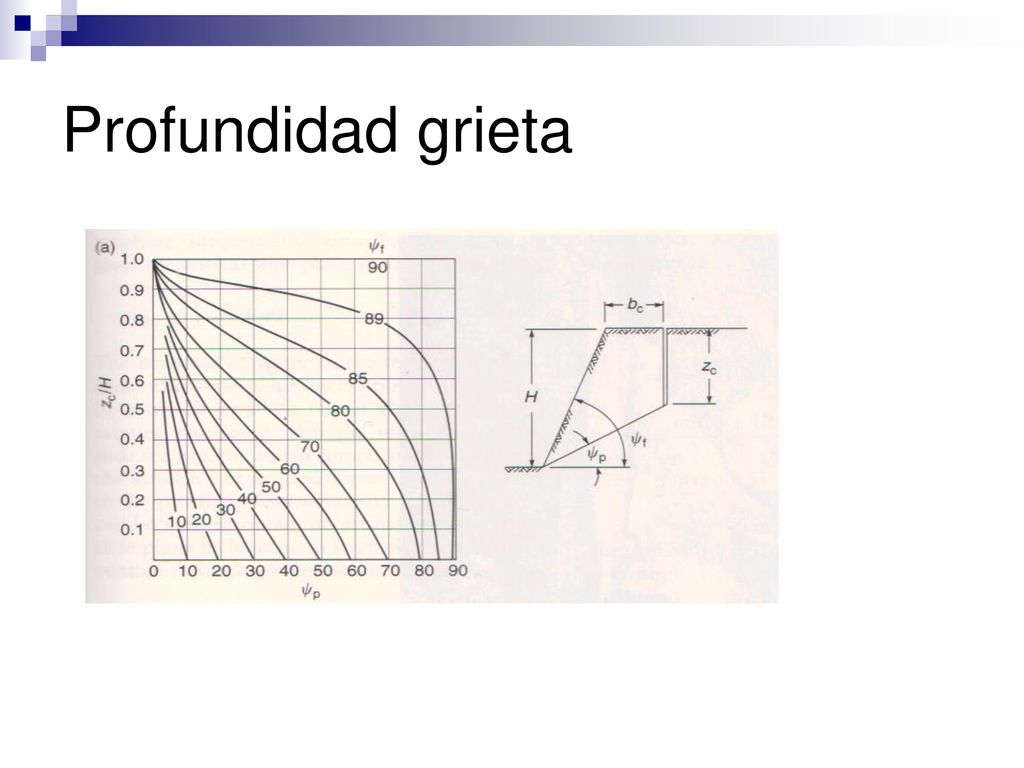

21 Profundidad grieta

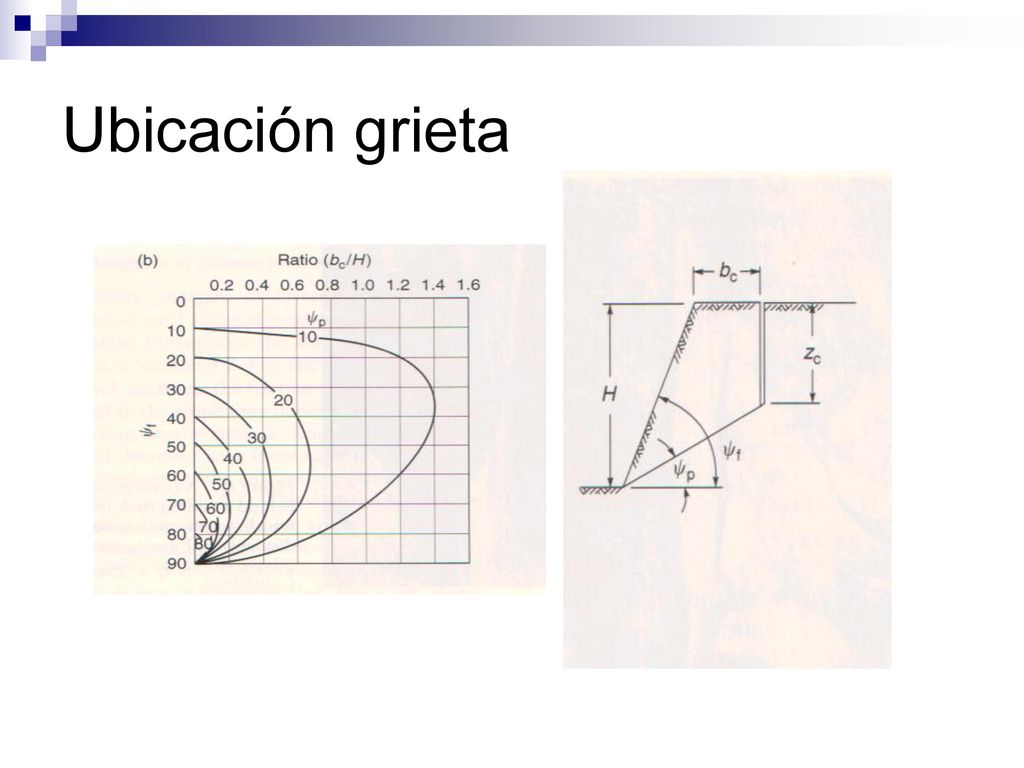

22 Ubicación grieta

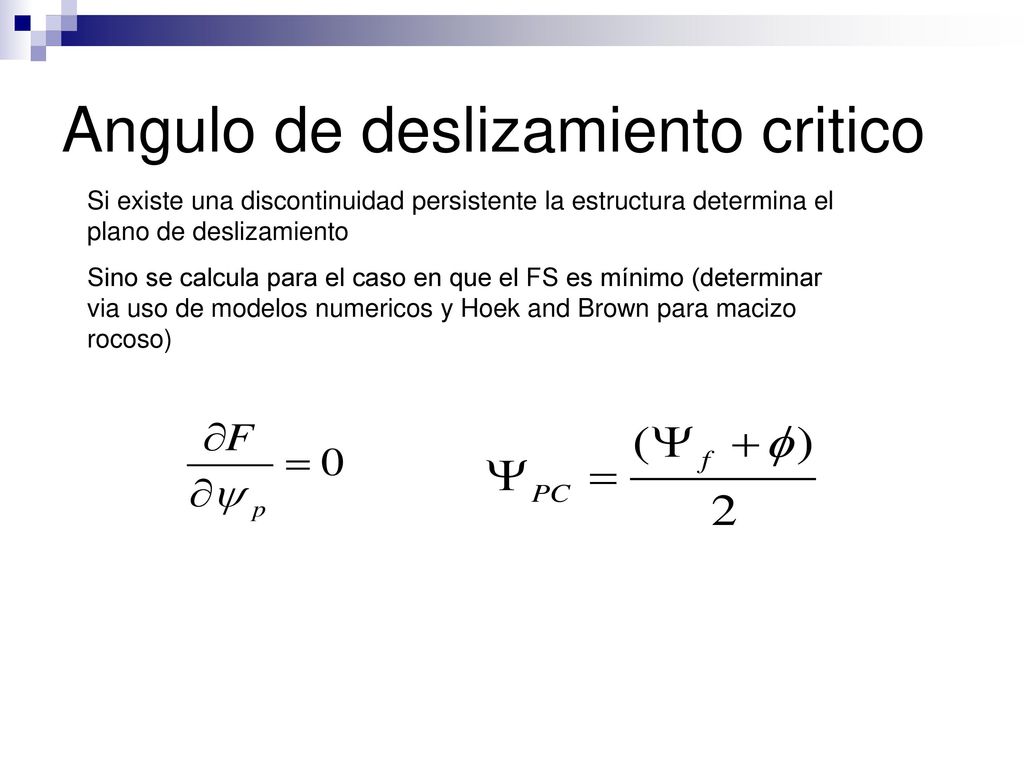

23 Angulo de deslizamiento critico
Si existe una discontinuidad persistente la estructura determina el plano de deslizamiento Sino se calcula para el caso en que el FS es mínimo (determinar via uso de modelos numericos y Hoek and Brown para macizo rocoso)

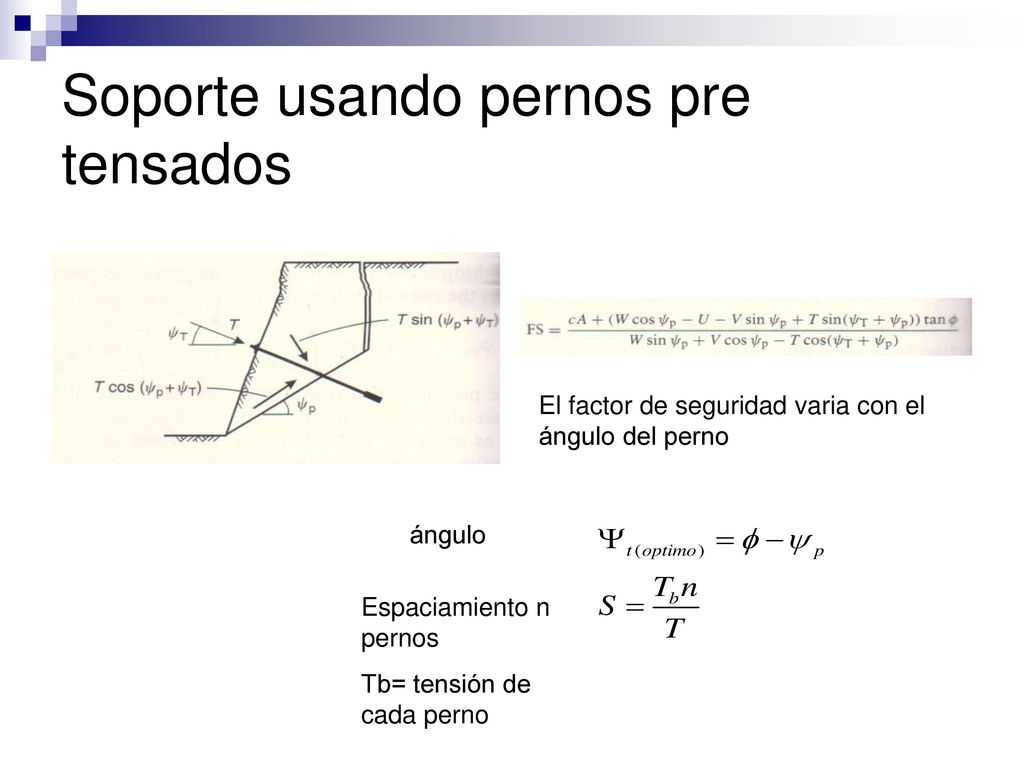

24 Soporte usando pernos pre tensados
El factor de seguridad varia con el ángulo del perno ángulo Espaciamiento n pernos Tb= tensión de cada perno

25 Soporte cable lechado no pre tensado
En este caso el desplazamiento causa falla en la estructura y en la roca (Rb resistencia al corte):
