Microscopio 2.0 2014.

Presentación del tema: "Microscopio 2.0 2014."— Transcripción de la presentación:

1 Microscopio 2.0 2014

2 Microscopio 2.0 Modelo terminado

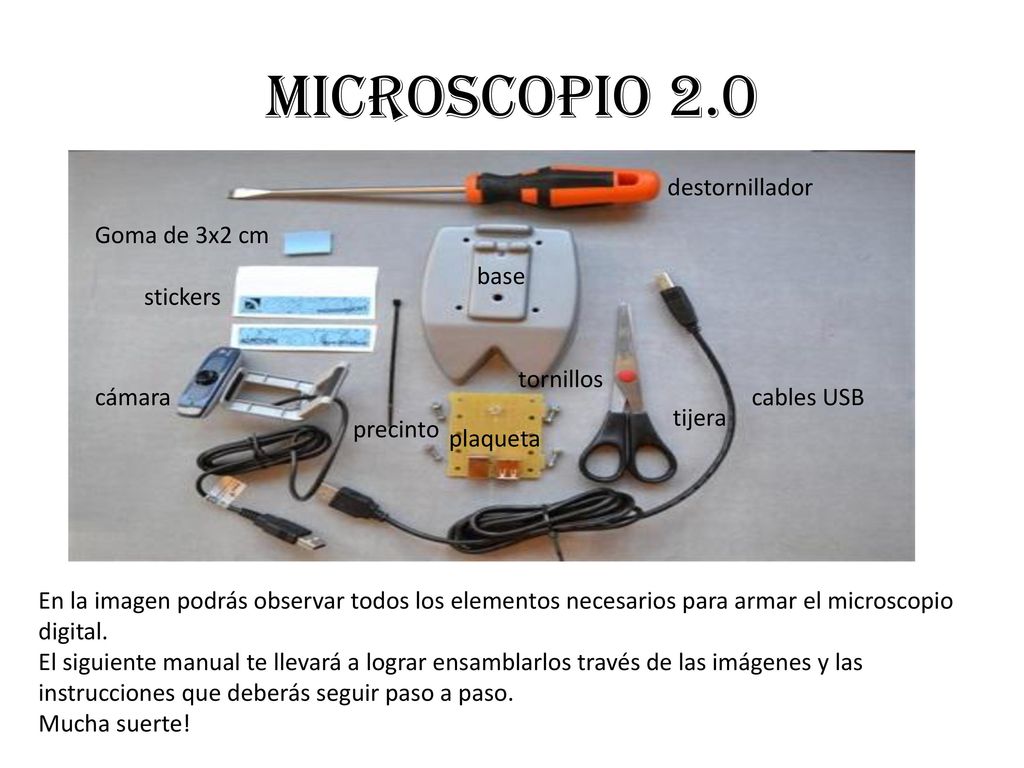

3 Microscopio 2.0 destornillador Goma de 3x2 cm base stickers tornillos
cámara cables USB tijera precinto plaqueta En la imagen podrás observar todos los elementos necesarios para armar el microscopio digital. El siguiente manual te llevará a lograr ensamblarlos través de las imágenes y las instrucciones que deberás seguir paso a paso. Mucha suerte!

4 Microscopio 2.0 Aquí está la base.
El primer paso es colocar el sticker

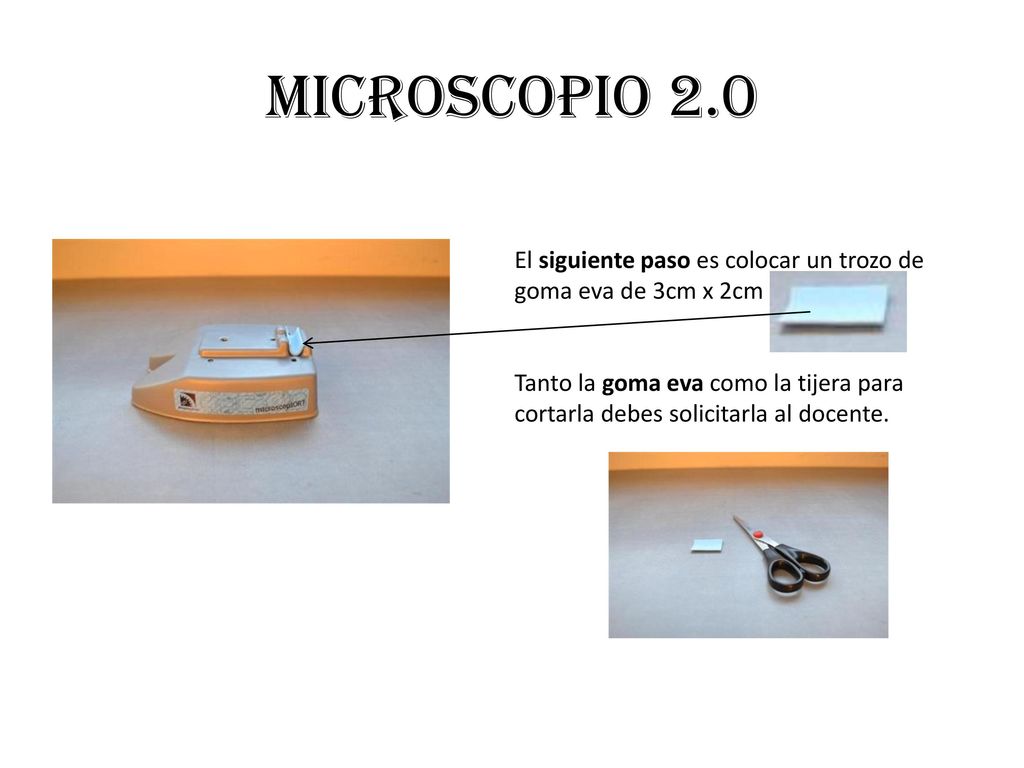

5 Microscopio 2.0 El siguiente paso es colocar un trozo de goma eva de 3cm x 2cm Tanto la goma eva como la tijera para cortarla debes solicitarla al docente.

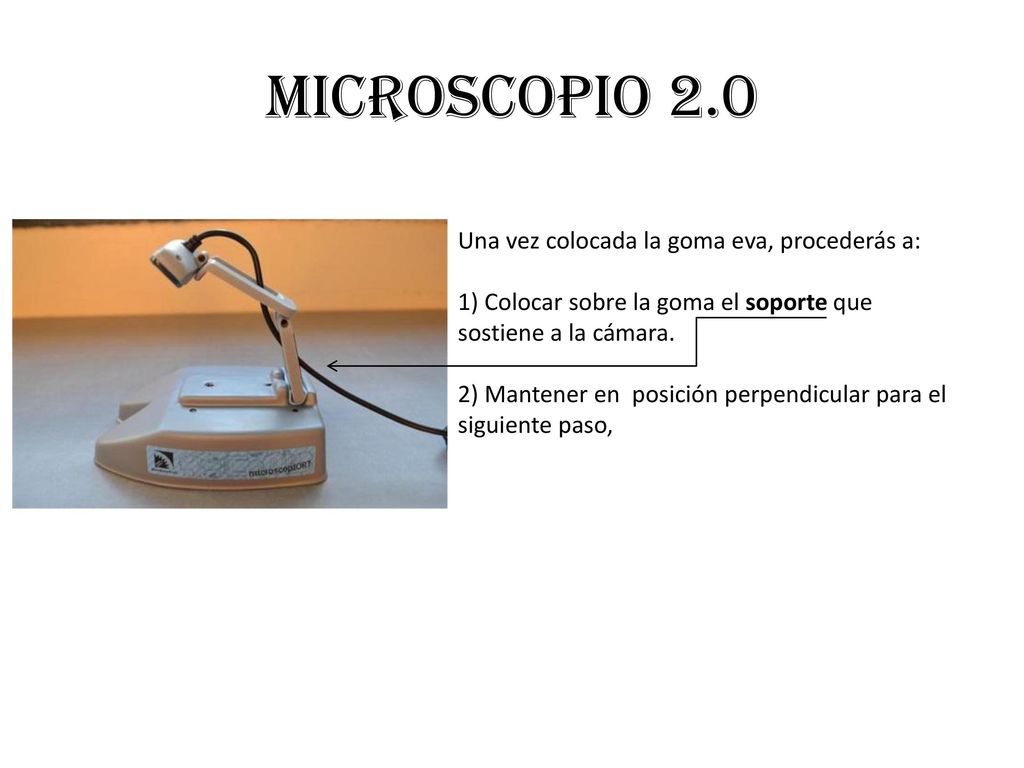

6 Microscopio 2.0 Una vez colocada la goma eva, procederás a:
1) Colocar sobre la goma el soporte que sostiene a la cámara. 2) Mantener en posición perpendicular para el siguiente paso,

7 Microscopio 2.0 Pasar el precinto desde la parte inferior
de la base y haciéndolo salir e ingresar por el otro orificio.

8 Microscopio 2.0 Ajustar el precinto insertando la punta en el ojal del mismo. Cortar el excedente del precinto para que quede prolijamente en su lugar.

9 Microscopio 2.0 Ya falta menos…
Ahora, deberás dar vuelta la base para poder localizar los 4 orificios por donde pasarán los tornillos que fijarán la plaqueta. Deberás tener en cuenta que dentro de la base estará la plaqueta de color marrón claro, si logras leer las palabras LED y ORT estarás seguro que ha quedado en la posición correcta.

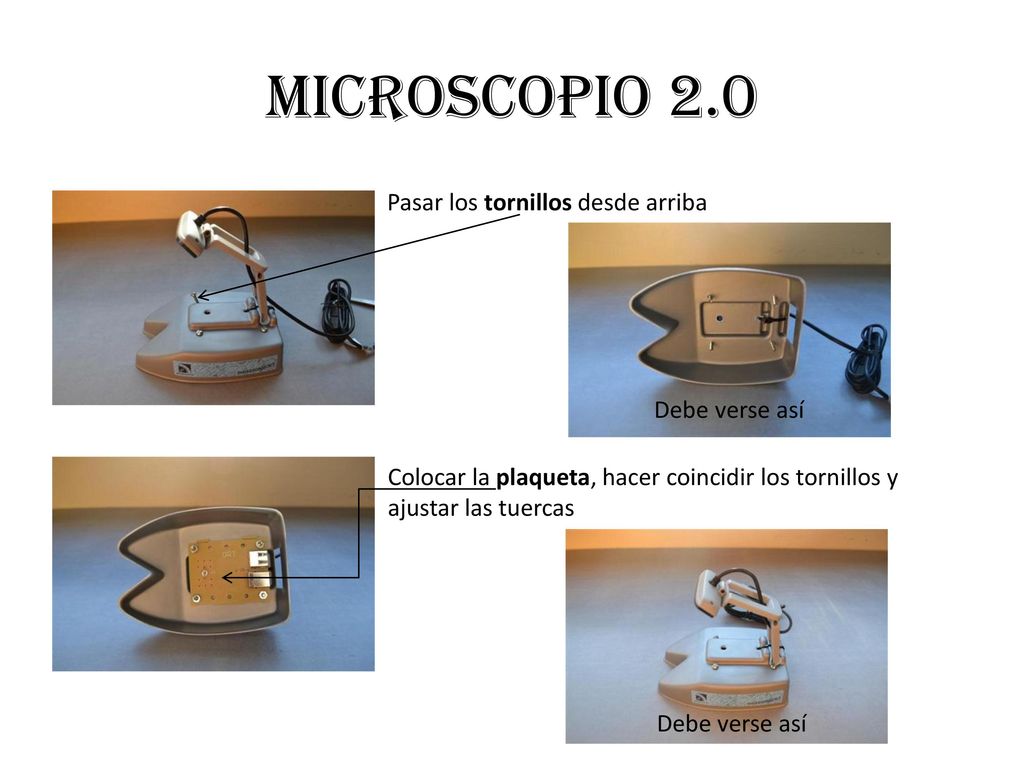

10 Microscopio 2.0 Pasar los tornillos desde arriba Debe verse así
Colocar la plaqueta, hacer coincidir los tornillos y ajustar las tuercas Debe verse así

11 Microscopio 2.0 Recomendaciones:
a) Colocar los tornillos, a mano, desde la parte superior de la carcasa. b) Ajustar las tuercas, a mano, de manera que quede firme la plaqueta en la base. c) Con un destornillador y sin hacer demasiada fuerza, puedes dar el último ajuste a los tornillos.

12 Fin Microscopio 2.0 Último paso del armado
Ya podés colocar los cables de la cámara en la plaqueta y luego conectar el otro cable al puerto USB de la base y el otro extremo a la computadora. Fin
