3 Andamios – Armado Disposición de niveladores: Con el fin de dar regulación vertical (hacia arriba y abajo) deje la mariposa o tuerca a unos 10 a 15 cms. desde su nivel mas bajo. Estos deben quedar sobre terreno firme (en césped, tierra o arena debe ponerse sobre tablón de madera de 2” como mínimo)

4 Andamios- Instalación
Colocación de la base de inicio: Las bases de inicio sirven para colocar los verticales y para facilitar la colocación de horizontales y diagonales desde la base del andamio. Estas deben ser introducidas en los niveladores de la parte mas angosta, dejando la boca mas ancha para la colocación de los verticales

5 Andamios - Instalación
Formación del marco base: Cuando los niveladores y bases de inicio estén juntos (fijarse en que el orificio de forma ovalada en la roseta se utilice para los horizontales, ya que los orificios de forma rectangular sirven para conectar los diagonales) se colocaran los horizontales de la parte inferior de los cabezales con las cuñas puestas sobre el orificio ovalado de la roseta; aquí es donde se presenta el marco de la base y se procederá al ensamblaje, tomando los siguientes pasos:

6 Andamios instalación A.- Colocación de horizontales y cabezales, montar un solo lado primero para luego introducirlo en el orificio ovalado de la roseta, insertando SIN GOLPEAR las cuñas. B.- Una vez instalada la base de la estructura a armar, nivelar la base tomando un punto de referencia C.- Luego puede asegurar las cuñas con máximo 2 golpes de martillo. No es necesario exagerar en la intensidad de los golpes D.- Esta acción se repite en cada nivel que se valla armando.

7 Andamios instalación Nivelación del replanteo: Mediante un nivel de burbuja o similar se nivelará y se ajustará el replanteo del andamio mediante el uso de la mariposa de los niveladores. Para empezar se recomienda usar el punto mas alto del andamio.

8 Andamios instalación Construcción del Módulo base: Introducir los verticales de 2 metros en las bases de inicio, la cual proporcionará la conexión de horizontales y diagonales. Si utiliza verticales de 3 metros, le permitirá tener siempre una instalación segura al acceder al nivel superior durante el armado, considerando que cada nivel utiliza solo 2 metros.

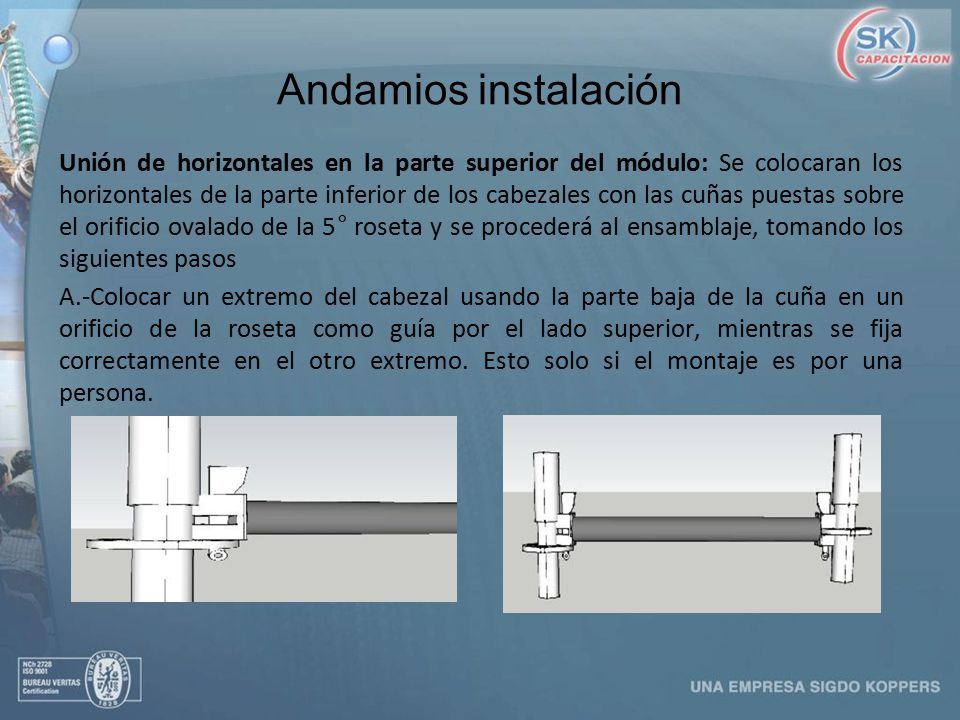

9 Andamios instalación Unión de horizontales en la parte superior del módulo: Se colocaran los horizontales de la parte inferior de los cabezales con las cuñas puestas sobre el orificio ovalado de la 5° roseta y se procederá al ensamblaje, tomando los siguientes pasos A.-Colocar un extremo del cabezal usando la parte baja de la cuña en un orificio de la roseta como guía por el lado superior, mientras se fija correctamente en el otro extremo. Esto solo si el montaje es por una persona.

10 Andamios instalación B.- Una vez unidos las verticales se procede a golpear las cuñas.

11 Andamios instalación

12 Andamios instalación Diagonalización de módulos: Las diagonales son un elemento vital en el armado y que junto a las horizontales le dan rigidez a la estructura, la mayoría funciona dejando entre sus puntos de unión 3 rosetas libres, para su correcta instalación: A.- Colocar la 1° en la roseta superior. B.- Insertar en nivel inferior C.- Golpear la cuña para asegurarla

13 Andamios - instalación
Colocación de plataformas: Se instalarán las plataformas en la base del módulo sobre los cabezales, cubriendo el ancho del cabezal. Las plataformas en el 1° nivel solo con necesarias para mantener la inclinación de la escalerilla de la plataforma de acceso.

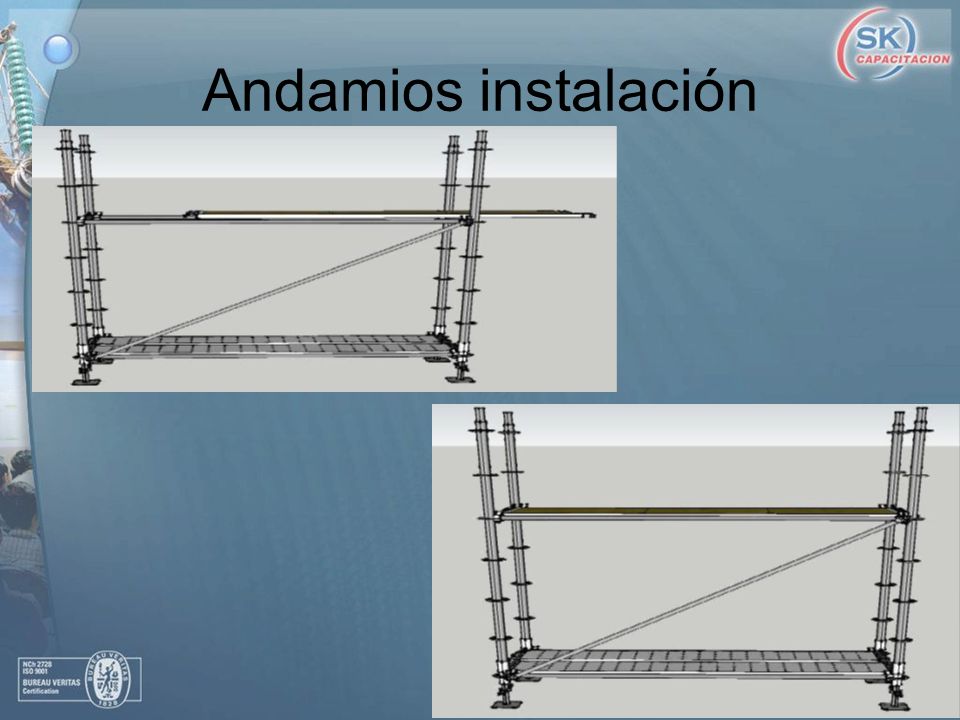

14 Andamios instalación Colocación de plataformas en nivel superior: Para instalar la plataforma en el nivel superior se debe colocar las pestañas sobre el cabezal que se utilizara de enganche, dejando descansar la plataforma sobre el piso (plataformas),luego se tomará el medio de la plataforma desenganchándola del cabezal y se levanta, arrastrándola sobre el cabezal, luego el otro extremo se engancha con el cabezal opuesto y a su vez se engancha el otro extremo al cabezal, se saca la escalera y se ajusta al tablón inferior . Se instala la plataforma con escala, también las plataformas en el resto del nivel, según sea necesario , tal como se muestra con el dibujo al usar verticales de 3 metros, permite instalar las horizontales y cabezales para hacer las barandas de protección y tener una instalación segura.

15 Andamios instalación

16 Andamios instalación

17 Andamios instalación

18 Andamios instalación Colocación de rodapié frontal y Traba tablón con Rodapiés Lateral en niveles superiores: Al armar los pisos superiores con las verticales, diagonales, horizontales y cabezales), estos pisos deben poseer las protecciones de seguridad para evitar caídas del trabajador y también como de los implementos que se usen. Para esto último, se debe utilizar el Rodapiés frontal y los traba tablón con rodapiés laterales). Los traba tablón con rodapiés se instalan en las cuñas de los cabezales, para esto se debe levantar una de las cuñas e introducir el traba tablón con rodapiés en la cuña opuesta y ajustar con la cuña levantada, luego se baja la cuña y se le da uno a dos golpes para asegurarla y el rodapié frontal se instala sobre los ganchos del traba tablón con rodapiés. Ahí queda con las protecciones hacia los costados y la parte posterior del trabajador.
