1 SISTEMAS DE JUNTAS PARA LOSAS POSTENSADAS
ANTONIO GONZÁLEZ SHAND GERENTE TÉCNICO VSL SISTEMAS ESPECIALES DE CONSTRUCIÓN S.A.

2 INTRODUCCION Las juntas en losas postensadas tienen por objetivo reducir la fisuración de las losas al disminuir el tamaño del vaciado que trabaja a retracción, disminuir la longitud de cables en la planta, generar un punto de tensado para los cables y separar distintos vaciados en una secuencia constructiva. Para cumplir con estas necesidades dentro de una losa existen distintos tipos de juntas, tanto juntas perimetrales como juntas al interior de la planta. Dentro de los distintos tipos de juntas se pueden mencionar: juntas de hormigonado, tensado, construcción y dilatación. Las juntas de hormigonado son las menos deseadas en obra, ya que deben permanecer abiertas al menos 28 días para cumplir con el objetivo de disminuir la fisuración de la losa, generando un punto de obra tardío y muchas veces generando descensos por el incorrecto alzaprimado de esta franja. Por otra parte las juntas de hormigonado no han mostrado la efectividad esperada en el control de la fisuración Es por lo anterior que se plantea un nuevo sistema de juntas que sea más eficiente en el control de fisuras y que no genere problemas en el avance de la construcción de la obra.

3 SISTEMAS DE JUNTAS Los sistemas de juntas en losas postensadas buscan dar solución a problemas que surgen tanto del punto de vista de serviciabilidad de la losa como desde el punto de vista constructivo, teniendo que atacarse principalmente los tres siguientes puntos: Interferencia entre losas y muros perimetrales en subterráneos: En general es un punto de alta fisuración debido a la mayor restricción al desplazamiento de la losa, generándose fisuras paralelas a los muros o diagonales en la intersección de los mismos. Control de los tamaños de vaciados: Se busca generar paños independientes que se desplacen hacia su propio CG. Esto debe establecerse en conjunto con la constructora de manera de buscar una secuencia constructiva optima. Punto de tensado de los cables: Se deben generar puntos de tensado interiores a la losa, ya sea por la imposibilidad de tensar perimetralmente o por la incorporación de cables adicionales al interior de la losa postensada.

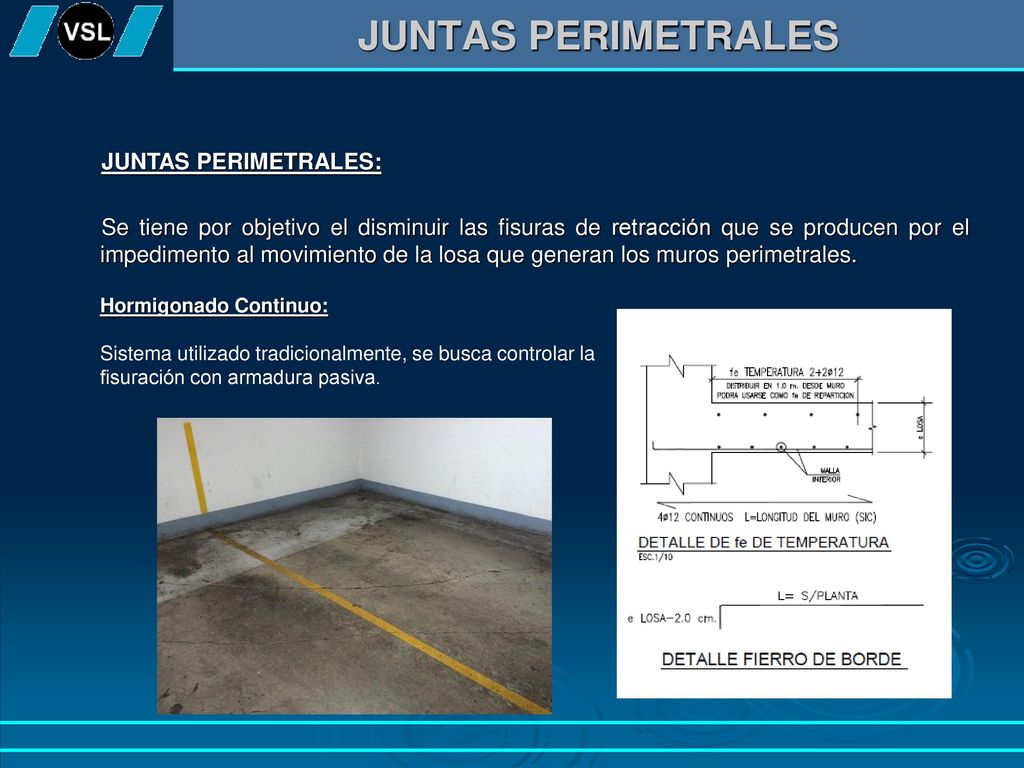

4 JUNTAS PERIMETRALES JUNTAS PERIMETRALES:
Se tiene por objetivo el disminuir las fisuras de retracción que se producen por el impedimento al movimiento de la losa que generan los muros perimetrales. Hormigonado Continuo: Sistema utilizado tradicionalmente, se busca controlar la fisuración con armadura pasiva.

5 JUNTAS PERIMETRALES Junta de Tensado Perimetral:
Consiste en dejar una junta abierta de 90cm en el perímetro de la losa, la junta debe ejecutarse utilizando malla de gallinero y pintando con desmoldante una de sus caras antes del llenado de la junta, la cual se llenara inmediatamente después del tensado de los cables.

6 JUNTAS PERIMETRALES Junta Dilatación Perimetrales:
1° Junta de dilatación con consola perimetral: Se generan consolas en todo el perímetro del subterráneo, permitiendo el movimiento de la losa respecto al muro, estas consolas pueden ser tanto temporales como permanentes.

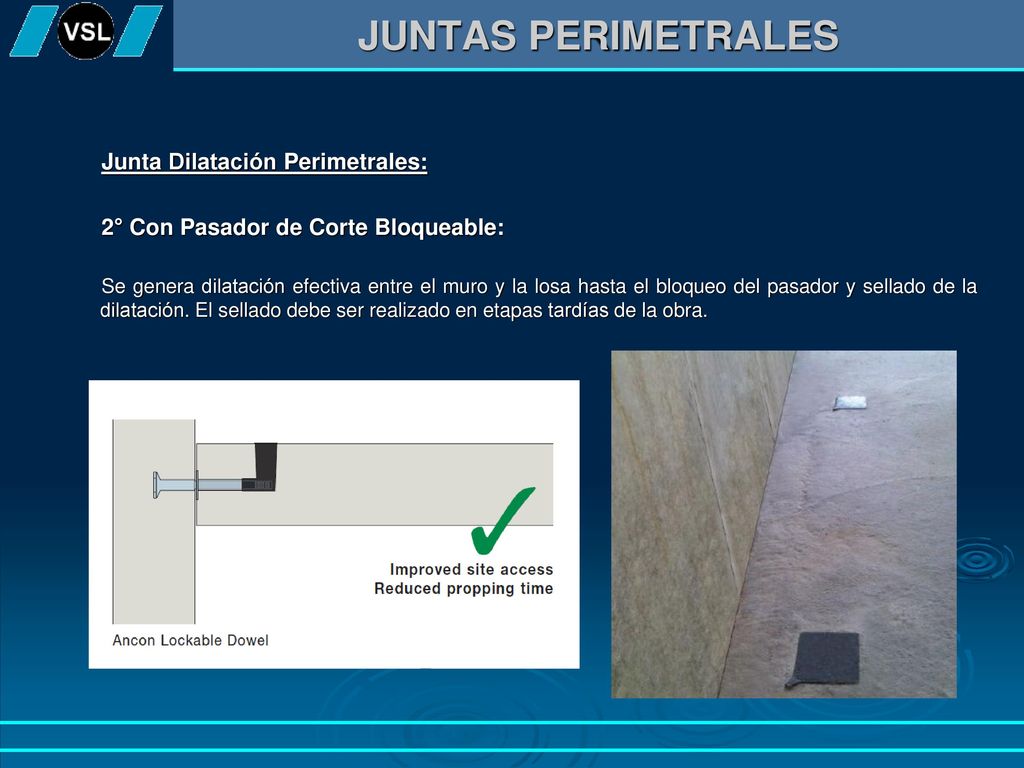

7 JUNTAS PERIMETRALES Junta Dilatación Perimetrales:
2° Con Pasador de Corte Bloqueable: Se genera dilatación efectiva entre el muro y la losa hasta el bloqueo del pasador y sellado de la dilatación. El sellado debe ser realizado en etapas tardías de la obra.

8 JUNTAS PERIMETRALES Junta Dilatación Perimetrales:
3° Junta de Construcción con Barra de traspaso: Se debe generar una junta de construcción con malla de gallinero y desmoldante en la unión losa muros de forma de generar una fisura en la zona que permita el movimiento de la losa. El traspaso de corte se realizará por roce entre las caras de hormigón y por barra de traspaso adicional a ser inyectada con posterioridad.

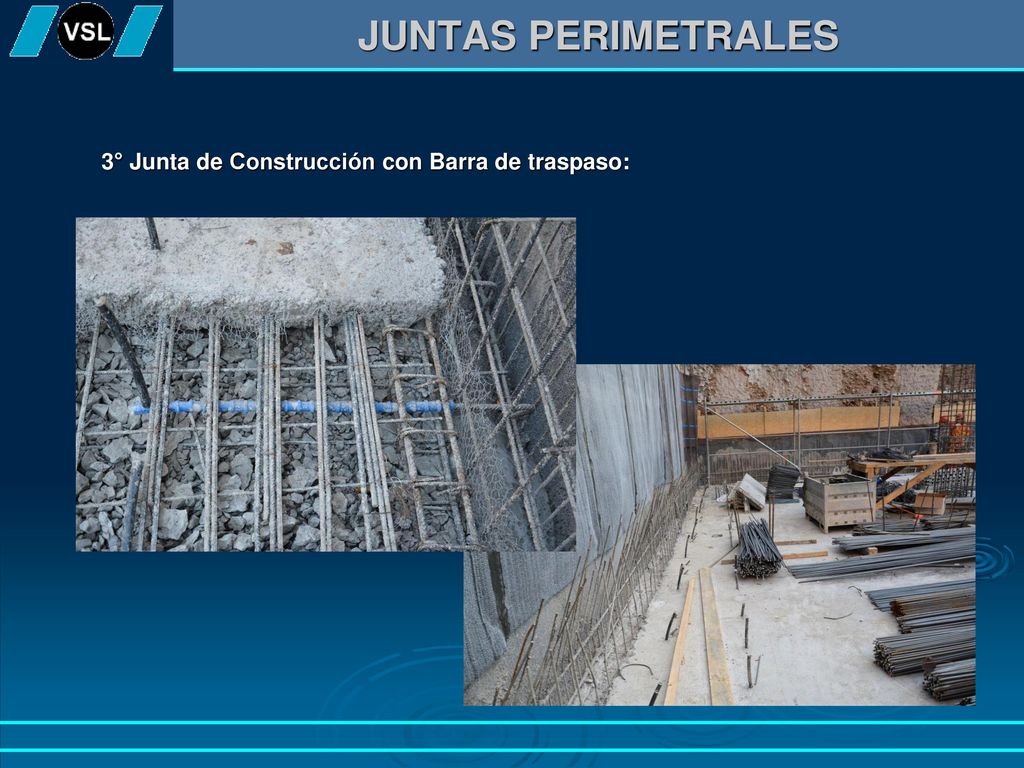

9 JUNTAS PERIMETRALES 3° Junta de Construcción con Barra de traspaso:

10 JUNTAS INTERIORES JUNTAS INTERIORES
Las juntas interiores separan los distintos paños de la losa y buscan aprovechar estas separaciones de paños para generar zonas independientes y reducir la fisuración por retracción. Junta de Dilatación sobre Capitel: Se genera una consola en la zona de capiteles y se apoya la losa del siguiente vano sobre esta consola generando una junta de dilatación que puede ser tanto temporal como permanente.

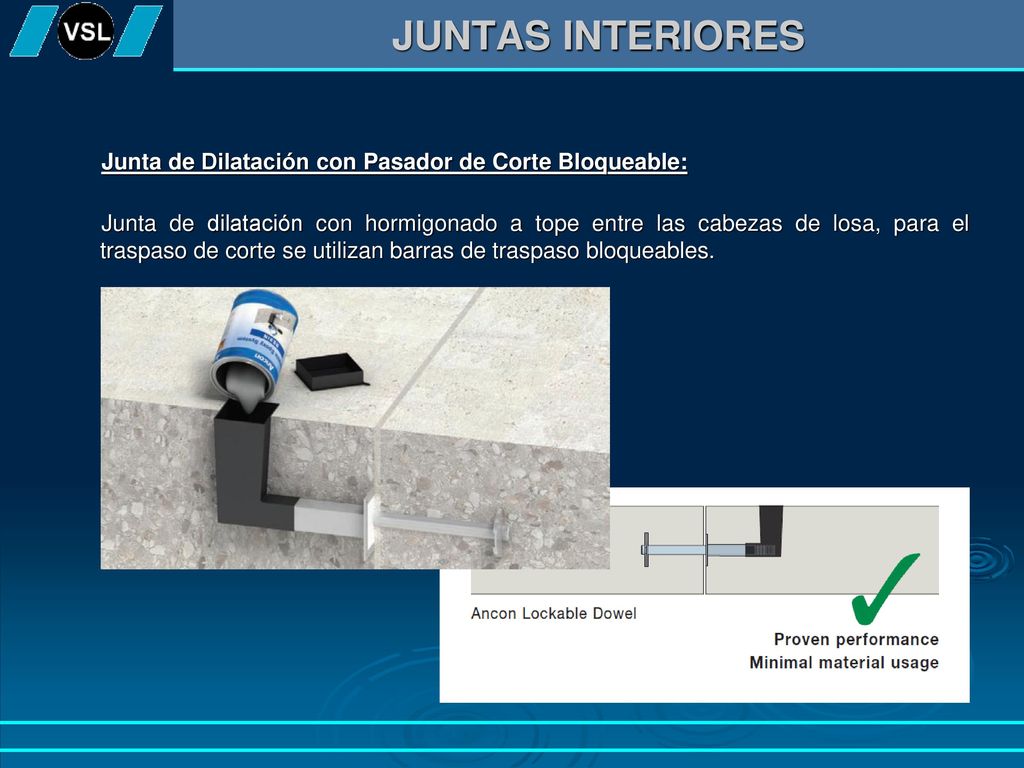

11 JUNTAS INTERIORES Junta de Dilatación con Pasador de Corte Bloqueable:
Junta de dilatación con hormigonado a tope entre las cabezas de losa, para el traspaso de corte se utilizan barras de traspaso bloqueables.

12 JUNTAS INTERIORES Junta de Dilatación con Barra de Traspaso:
Junta de dilatación con hormigonado a tope entre las cabezas de losa, para el traspaso de corte se utilizan barras de traspaso lisas con papel engrasado y barras de traspasos corrugadas en vainas que serán inyectadas en 2ª Etapa.

13 JUNTAS INTERIORES Junta de Dilatación con Barra de Traspaso:

14 JUNTAS INTERIORES Junta de Construcción con Barra de Traspaso:
Junta de construcción con desmoldante, se genera rugosidad a través de la utilización de malla de gallinero, la armadura inferior es continua y los cables pueden ir tensados en este punto o ser continuos. La dilatación se generara como una fisura guiada por la junta.

15 JUNTAS INTERIORES Junta de Construcción con Barra de Traspaso:

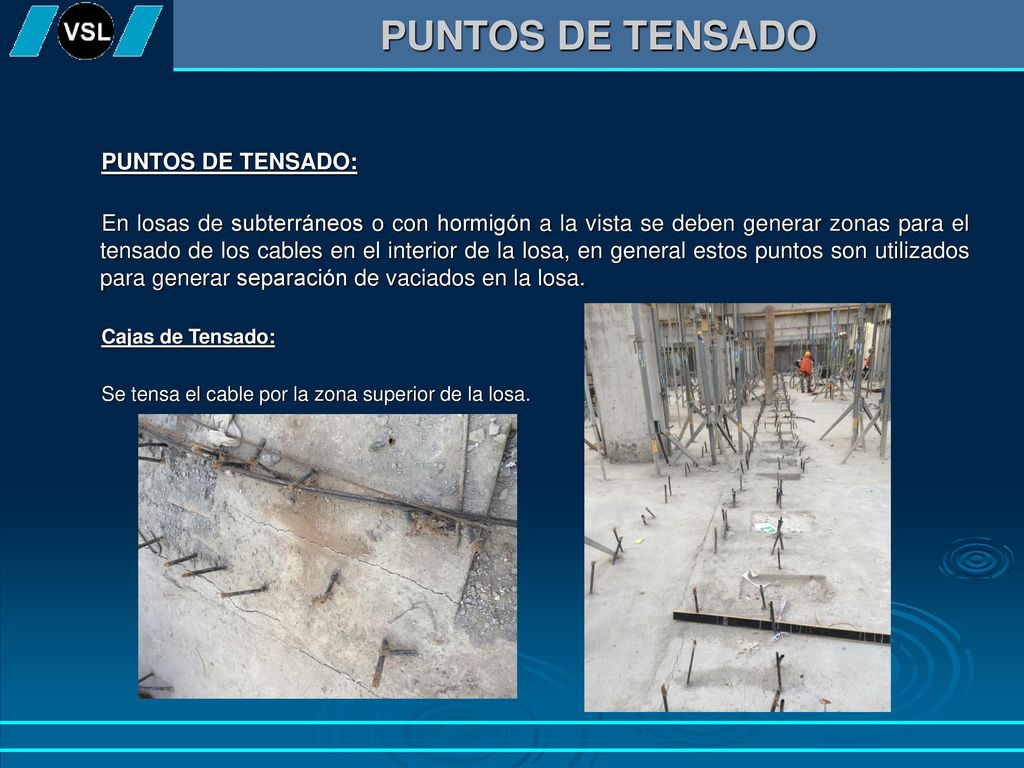

16 PUNTOS DE TENSADO PUNTOS DE TENSADO:
En losas de subterráneos o con hormigón a la vista se deben generar zonas para el tensado de los cables en el interior de la losa, en general estos puntos son utilizados para generar separación de vaciados en la losa. Cajas de Tensado: Se tensa el cable por la zona superior de la losa.

17 PUNTOS DE TENSADO Junta de Hormigonado:
Junta de 90cm que permite el tensado de los cables de la losa y el movimiento de la losa en paños independientes, debe permanecer abierta al menos 28 días (se recomiendan 90 días) para permitir el acortamiento de la losa.

18 PUNTOS DE TENSADO Junta de Tensado con Desmoldante:
Junta de 90cm que permite el tensado de los cables de la losa y el movimiento de la losa en paños independientes, el utilizar malla de gallinero y desmoldante esta puede ser llenada luego del tensado de los cables (app 3 días) siendo la fisura la que mantiene la dilatación en el tiempo.

19 PUNTOS DE TENSADO Junta de Tensado con Desmoldante:

20 SISTEMA RECOMENDADO SISTEMA DE JUNTAS
Analizando las ventajas y desventajas de cada uno de los sistemas indicados con anterioridad la recomendación para una planta completa sería la siguiente: Juntas de construcción o juntas de tensado con malla de gallinero y desmoldante para el perímetro de la losa de forma de permitir el movimiento de la losa respecto al muro y permitir que la fuerza de tensado no se vea disminuida por efecto del muro. Juntas de construcción con desmoldante para realizar la separación de los paños y juntas de tensado con desmoldante para el tensado de los cables. A continuación se muestra una planta con el sistema antiguo de juntas comparado con el sistema propuesto con anterioridad.

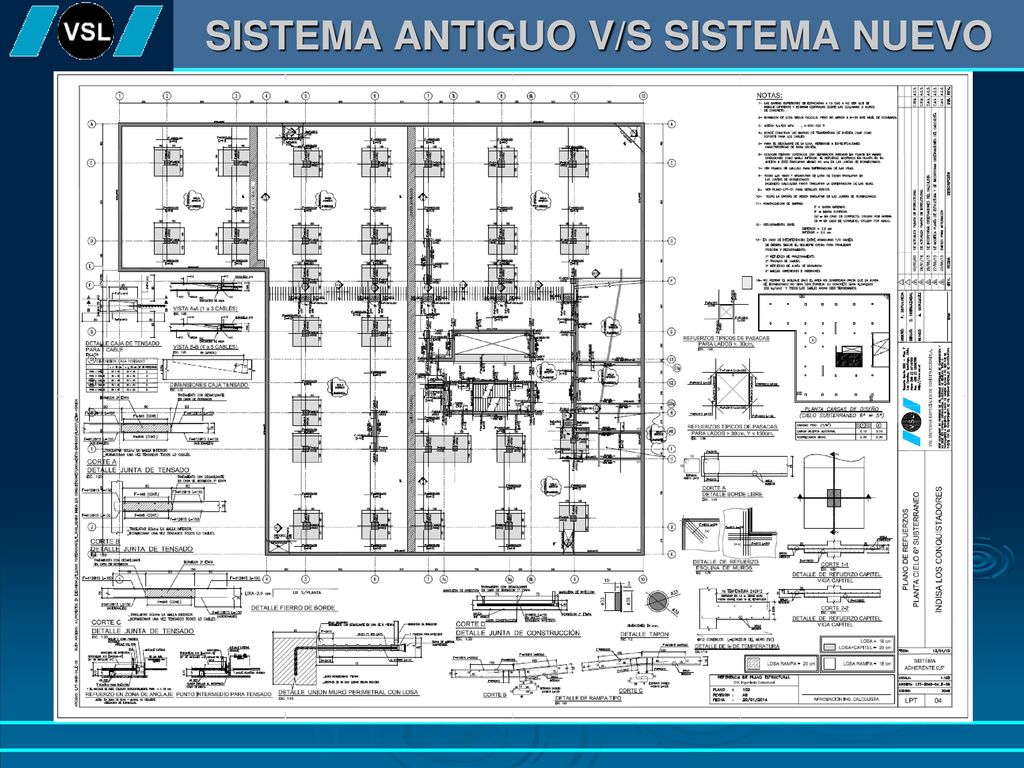

21 SISTEMA ANTIGUO V/S SISTEMA NUEVO
A continuación se entregan planos de armaduras comparativos para la misma losa ejecutada con el sistema tradicional de juntas y con el sistema nuevo.

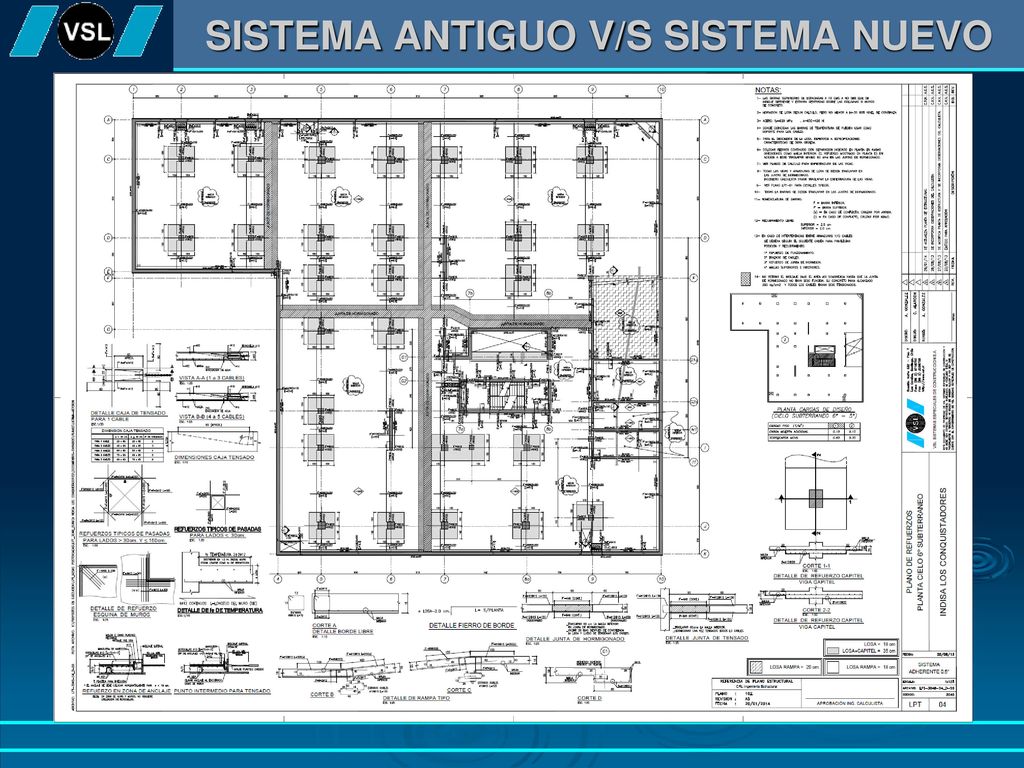

22 SISTEMA ANTIGUO V/S SISTEMA NUEVO
A continuación se entregan planos de armaduras comparativos para la misma losa ejecutada con el sistema tradicional de juntas y con el sistema nuevo.

23 SISTEMA ANTIGUO V/S SISTEMA NUEVO
A continuación se entregan planos de armaduras comparativos para la misma losa ejecutada con el sistema tradicional de juntas y con el sistema nuevo.

24 SISTEMA ANTIGUO V/S SISTEMA NUEVO

25 SISTEMA ANTIGUO V/S SISTEMA NUEVO

26 SISTEMA ANTIGUO V/S SISTEMA NUEVO

27 CONCLUSIONES El nuevo sistema de juntas permite reducir los trabajos de hormigonado en 2° Etapa de las losas, limitándose estos a las juntas de tensados, las cuales pueden ser llenadas después del tensado de los cables y eliminando las juntas de hormigonado. El sistema permite la reducción de la aparición de fisuras por retracción, al liberar la restricción de los muros perimetrales y permitir el desplazamiento de las losas por un plazo más prolongado que el utilizado en juntas de hormigonado. El sistema no necesita la generación de elementos adicionales como consolas perimetrales o en capiteles, por lo cual no complica el sistema constructivo de la losa.
