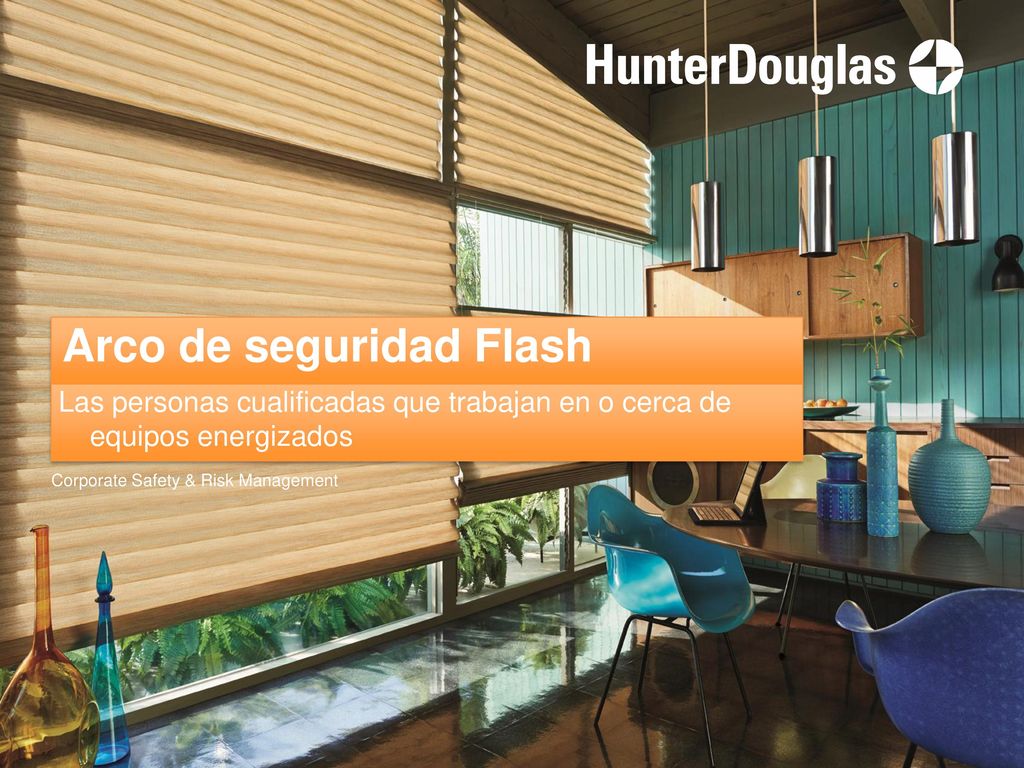

1 Arco de seguridad Flash
Las personas cualificadas que trabajan en o cerca de equipos energizados Bienvenidos a esta sesión de formación sobre arc flash. En esta sesión, hablaremos acerca de los peligros y riesgos del trabajo en o cerca de equipo eléctrico energizado. También hablaremos de los procedimientos para evitar un accidente de destello de arco, y cómo protegerse de los peligros de un arco de flash.

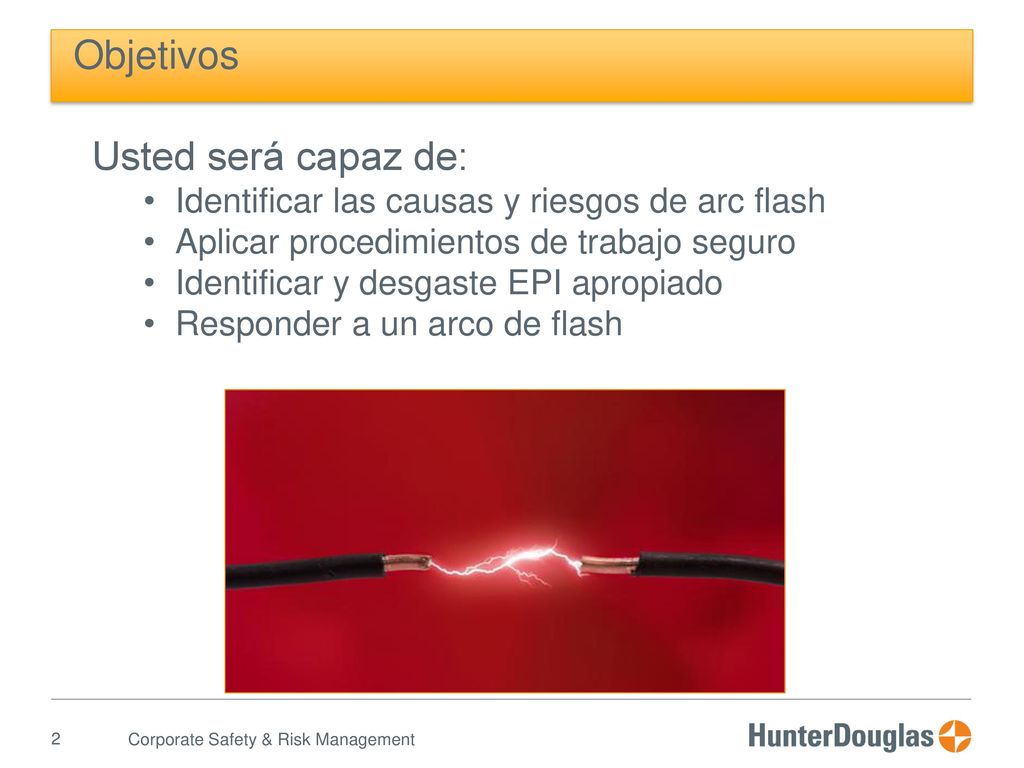

2 Objetivos Usted será capaz de:
Identificar las causas y riesgos de arc flash Aplicar procedimientos de trabajo seguro Identificar y desgaste EPI apropiado Responder a un arco de flash Al final de la sesión de entrenamiento, usted será capaz de: Identificar las causas y riesgos de arc flash; implementar procedimientos para evitar el destello de arco; identificar y llevar el equipo de protección personal adecuado, o "EPI"; y responder adecuadamente a un arco flash incidente.

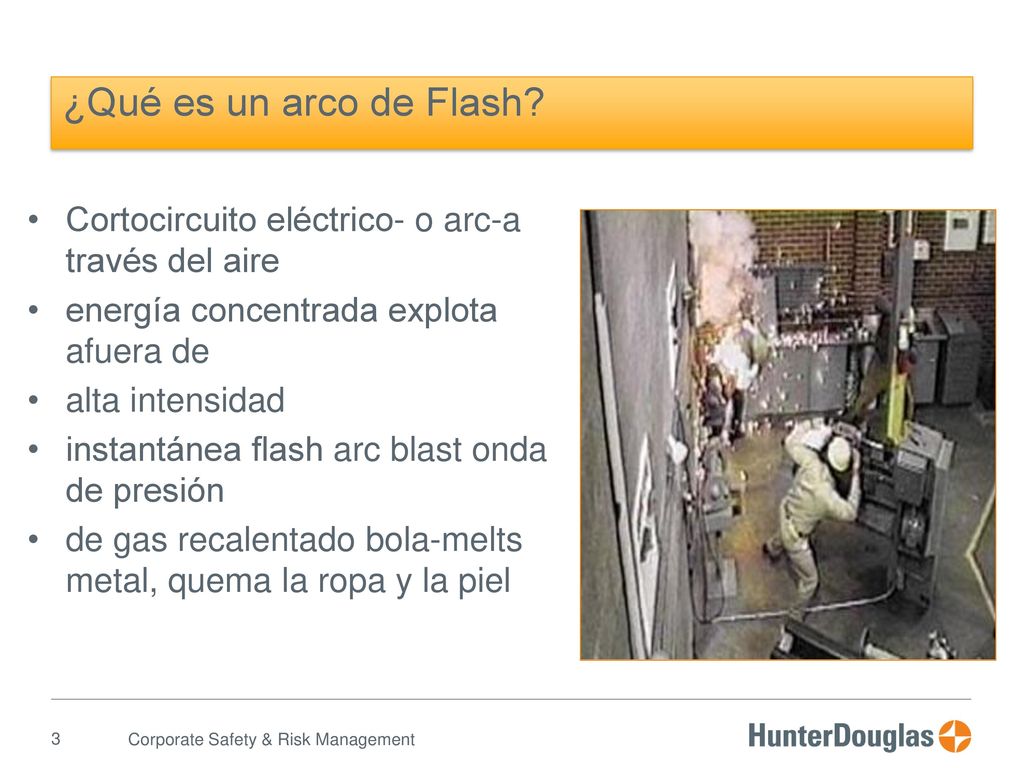

3 ¿Qué es un arco de Flash? Cortocircuito eléctrico- o arc-a través del aire energía concentrada explota afuera de alta intensidad instantánea flash arc blast onda de presión de gas recalentado bola-melts metal, quema la ropa y la piel Un arco de flash es un cortocircuito alto amperaje que envía una corriente eléctrica a través del aire. Se produce cuando la corriente eléctrica fluye entre superficies conductoras energizado por separado, como en el caso de los disyuntores y se desconecta, se abren y se cierran cuando se energizan equipo está tocado con una herramienta, o cuando el equipo falla. La mayoría de destello de arco eléctrico que no ocurran lesiones en presencia de alta tensión (por encima de 600 voltios) corrientes eléctricas. Fuentes de equipos de baja tensión (menos de 600 voltios) representan la mayoría de las ocurrencias de flash de arco eléctrico. Sin embargo, incidentes de alto voltaje puede ser más catastrófica. En un incidente de destello de arco, una enorme cantidad de concentrado de energía radiante que emana hacia afuera desde el origen del arco, junto con gases extremadamente calientes (plasma arc). Un flash de alta intensidad que se produce puede ser lo suficientemente brillante como para dañar su vista. Una onda de presión potente e instantáneo que irradia desde la fuente de la arc flash es también producido. La ola puede cubrir varios metros en medio segundo. La explosión puede enviar el material suelto como piezas de equipo dañado, herramientas, metales fundidos y otros objetos volando por el aire. La explosión térmica genera una bola de gas sobrecalentado que puede quemar gravemente el cuerpo humano e incluso fundir metal.

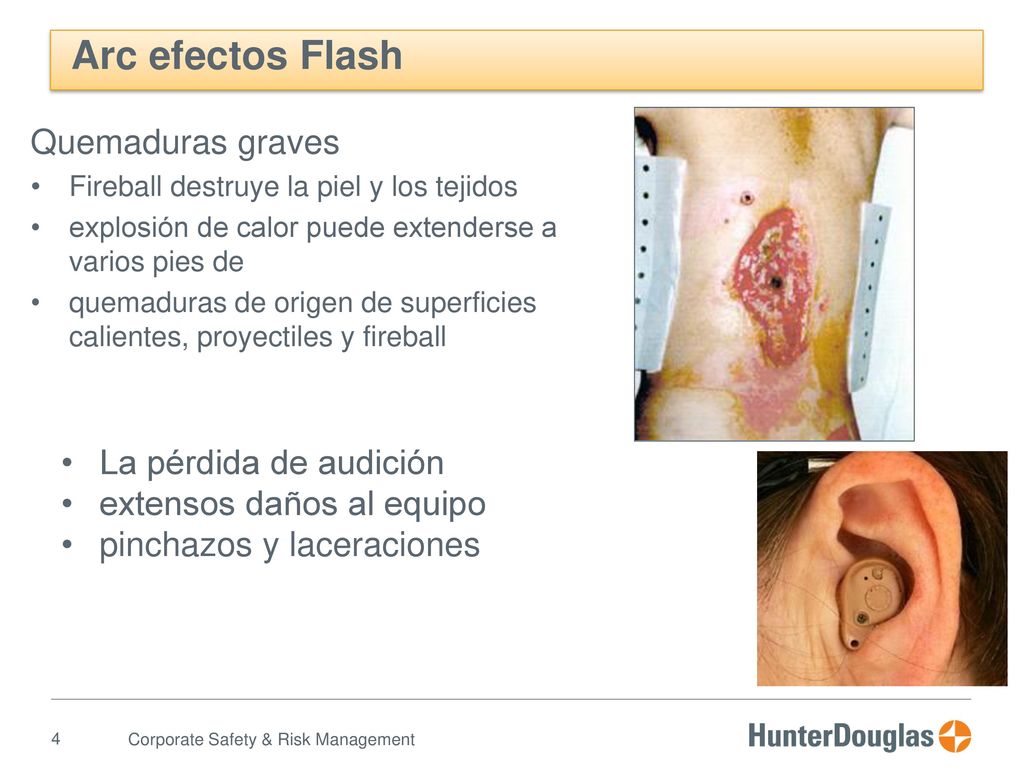

4 Arc efectos Flash Quemaduras graves La pérdida de audición
Fireball destruye la piel y los tejidos explosión de calor puede extenderse a varios pies de quemaduras de origen de superficies calientes, proyectiles y fireball La pérdida de audición extensos daños al equipo pinchazos y laceraciones Las quemaduras eléctricas, a menudo graves, constituyen una lesión común desde arc flash incidentes. El propio flash puede llegar a grados Fahrenheit, y la bola de fuego resultante será severamente quemar la piel y el tejido subyacente. La explosión de calor puede causar graves quemaduras a varios pies de la fuente. Quemaduras graves también puede ocurrir a partir de superficies de contacto o por ser golpeado por proyectiles de super-caliente o cuando la ropa o el equipo se prende desde el chorro termal. El arco blast onda de presión puede dañar el oído. El equipo que es parte de o expuestos a la arc blast es a menudo gravemente dañadas. Además, los desechos pueden volar o lacerate de punción de la piel.

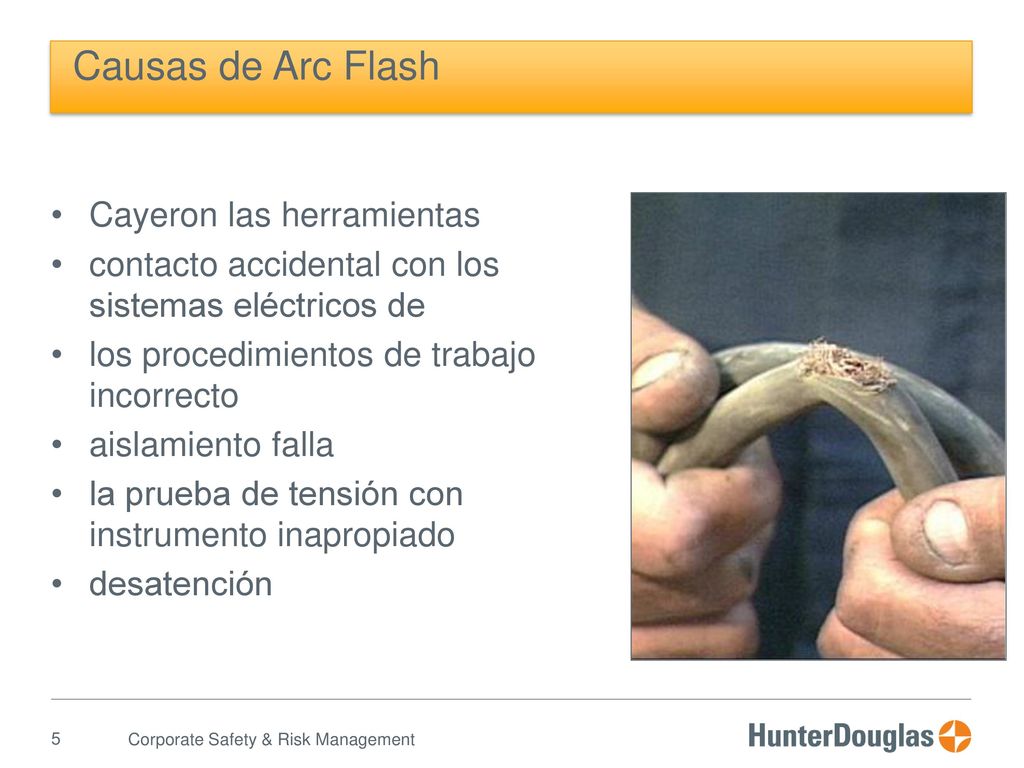

5 Causas de Arc Flash Cayeron las herramientas
contacto accidental con los sistemas eléctricos de los procedimientos de trabajo incorrecto aislamiento falla la prueba de tensión con instrumento inapropiado desatención Puede ser gravemente herido de un arco de flash sin tocar el equipo energizado! Los trabajadores han sido heridos mientras estaban a varios pies de distancia del arco flash. Las causas de un arco flash incluyen: herramientas lanzadas sobre conductores, disyuntores, u otras partes energizadas, que pueden provocar un cortocircuito; el contacto accidental con sistemas eléctricos, tales como un trabajador accidentalmente en contacto con un conductor energizado pensado para ser desenergizada; procedimientos de trabajo inadecuada, tales como el trabajo en equipo energizado cuando debería haber sido desactivado o bloqueado; fallos de aislamiento donde el efecto magnético de la corriente de fallo causas para separar conductores, produciendo un arco; Pruebas de equipos eléctricos con instrumentos inadecuados; y la desatención a los riesgos planteados por el equipo energizado.

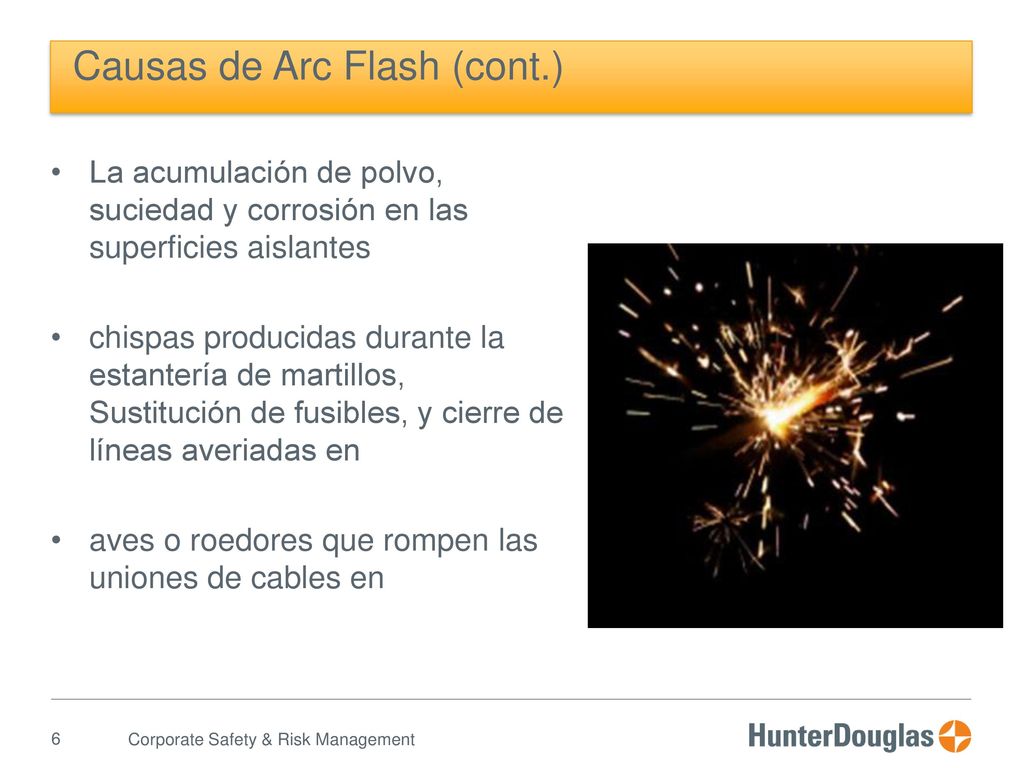

6 Causas de Arc Flash (cont.)
La acumulación de polvo, suciedad y corrosión en las superficies aislantes chispas producidas durante la estantería de martillos, Sustitución de fusibles, y cierre de líneas averiadas en aves o roedores que rompen las uniones de cables en Aquí hay algunas causas adicionales de arc flash: Acumulación de polvo, suciedad y corrosión en las superficies aislantes, que pueden proporcionar una ruta para la corriente; chispas producidas durante la estantería de disyuntores, fusibles de repuesto, y cerrando en faulted líneas; y aves o roedores que snap conduce en las conexiones.

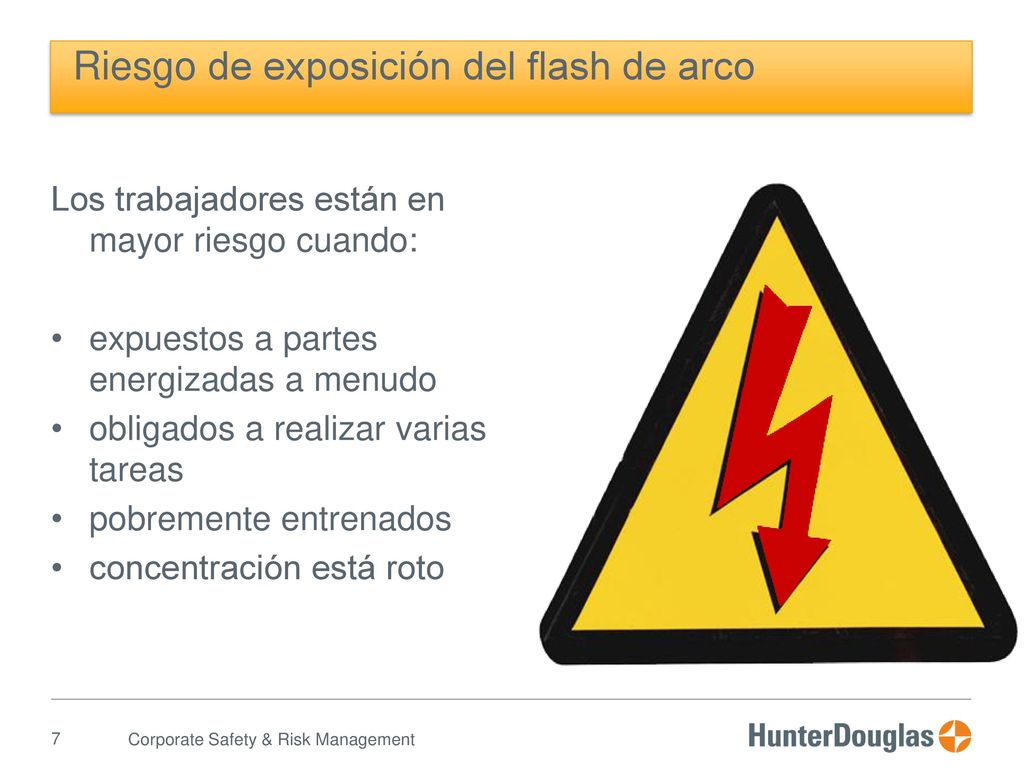

7 Riesgo de exposición del flash de arco
Los trabajadores están en mayor riesgo cuando: expuestos a partes energizadas a menudo obligados a realizar varias tareas pobremente entrenados concentración está roto El riesgo de un arco de flash y su exposición a ella depende de muchos factores. Existe un mayor riesgo de un arco incidente flash: cuando los trabajadores están expuestos a partes energizadas o repetidamente durante largos períodos; necesaria para realizar varias tareas en la misma área de trabajo durante la misma operación; pobremente entrenados en las tareas específicas que debe realizar; o desviados de prestar atención a la tarea.

8 Arc Flash riesgo de exposición (cont.)
El riesgo es menor cuando: prácticas de trabajo son claramente establecida la formación es completa y actualizada PPE adecuado es equipo gastado rutinariamente se mantiene alerta de los trabajadores El riesgo de un destello de arco es menor cuando:

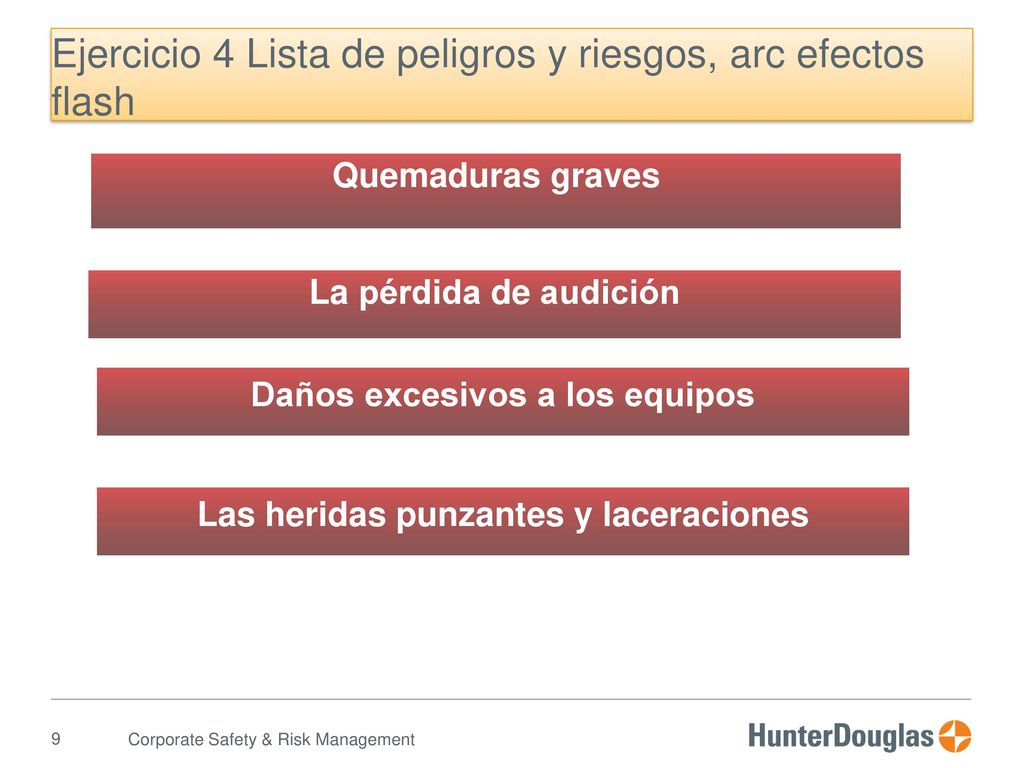

9 Ejercicio 4 Lista de peligros y riesgos, arc efectos flash
Quemaduras graves La pérdida de audición Daños excesivos a los equipos En este ejercicio, mira a ver si puedes recordar cuatro arc efectos flash. Cuatro efectos de arc flash son: quemaduras graves, pérdida de la audición, un daño excesivo a los equipos; y las heridas punzantes y laceraciones. Las heridas punzantes y laceraciones

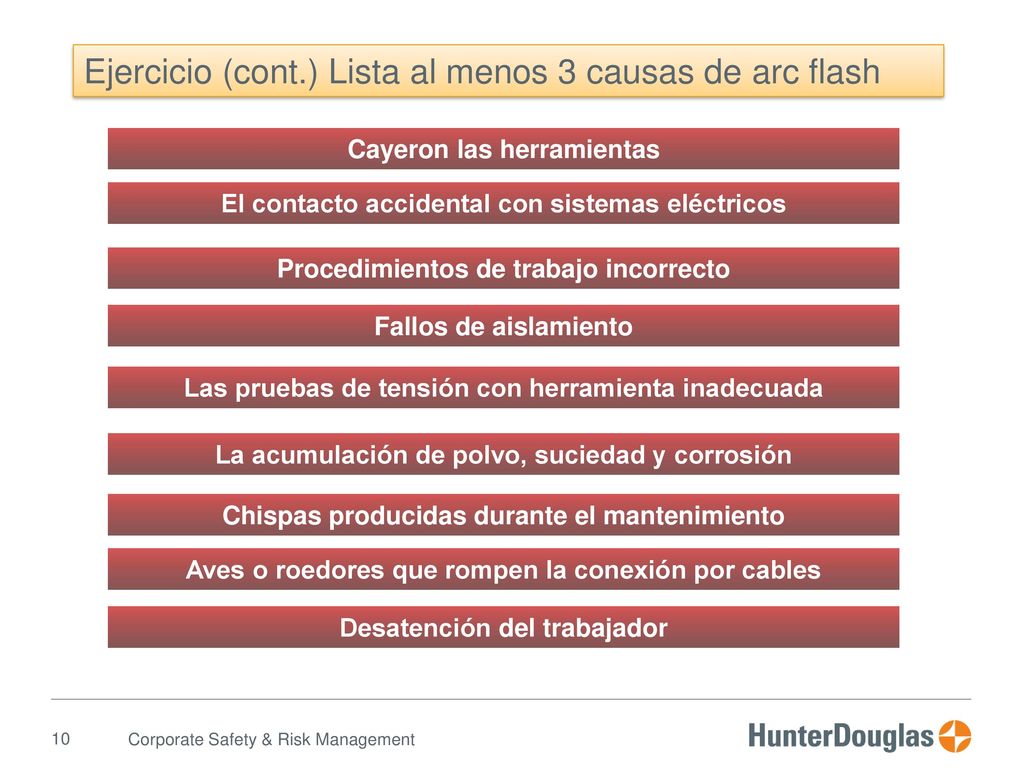

10 Ejercicio (cont.) Lista al menos 3 causas de arc flash
Cayeron las herramientas El contacto accidental con sistemas eléctricos Procedimientos de trabajo incorrecto Fallos de aislamiento Las pruebas de tensión con herramienta inadecuada La acumulación de polvo, suciedad y corrosión Ahora vea si puede recordar al menos tres causas de arc flash. Las causas de la arc flash son: caídos; herramientas de contacto accidental con los sistemas eléctricos; procedimientos de trabajo incorrecto; fallos de aislamiento; Pruebas de tensión con instrumentos inadecuados; la acumulación de polvo, suciedad y corrosión en las superficies aislantes; chispas producidas durante la estantería de disyuntores, fusibles de repuesto, y cerrando en faulted líneas; aves o roedores que rompen cables en conexiones; y finalmente trabajador desatención. Chispas producidas durante el mantenimiento Aves o roedores que rompen la conexión por cables Desatención del trabajador

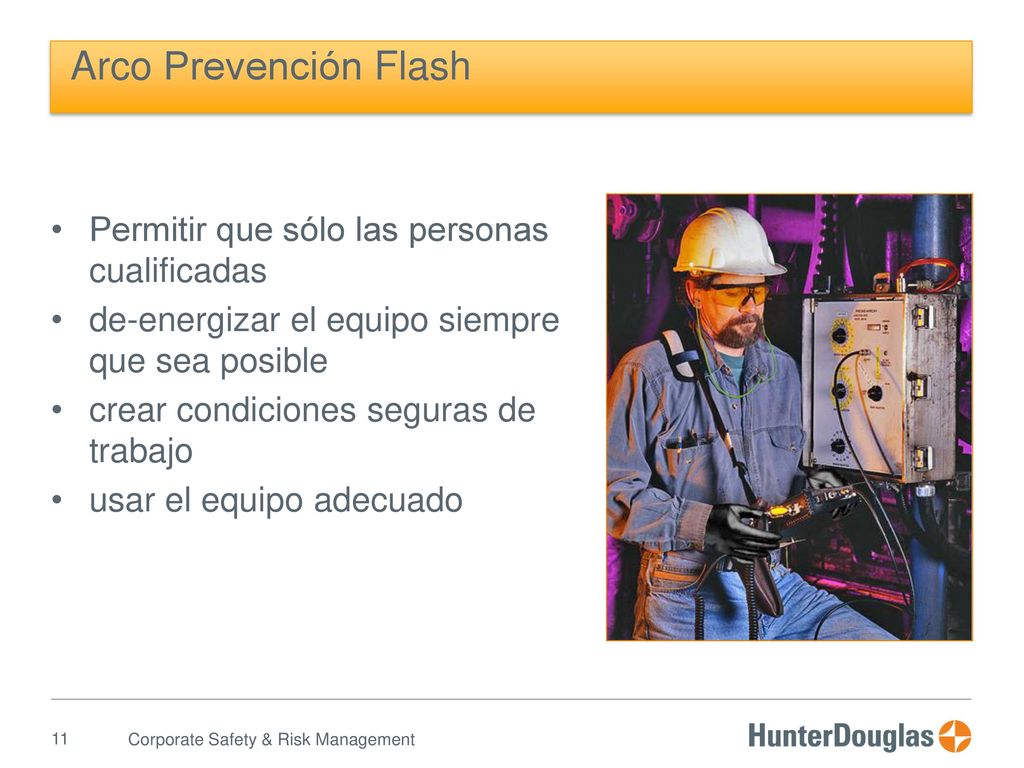

11 Arco Prevención Flash Permitir que sólo las personas cualificadas
de-energizar el equipo siempre que sea posible crear condiciones seguras de trabajo usar el equipo adecuado La mejor manera de prevenir que ocurran problemas de flash de arco es: Permitir que sólo personas calificadas para trabajar en equipos eléctricos. Una persona cualificada es uno que ha recibido formación documentada en los peligros de trabajar en equipo energizado en general y ha sido capacitado en los peligros del equipo en particular para ser atendidos, y el uso y la aplicación correcta de los EPI. Nuevamente, sólo una persona cualificada está permitido trabajar en equipo eléctrico con corriente. Desenergice todos los equipos, si es posible, antes de empezar a trabajar. Crear una condición de trabajo eléctricamente seguros. Esto se realiza con los controles de ingeniería (como actualizaciones de equipos) y siguiendo los procedimientos de trabajo seguro. Y por último, utilice sólo el equipamiento que ha sido diseñado y certificado para la tarea

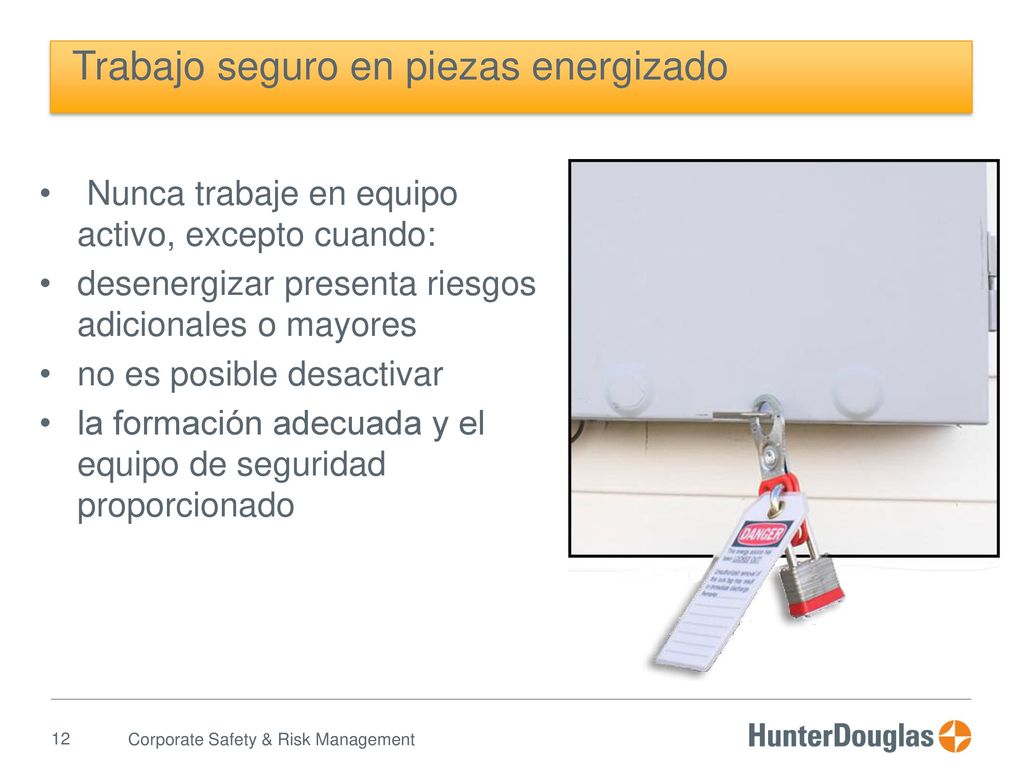

12 Trabajo seguro en piezas energizado
Nunca trabaje en equipo activo, excepto cuando: desenergizar presenta riesgos adicionales o mayores no es posible desactivar la formación adecuada y el equipo de seguridad proporcionado Nunca trabaje en equipo con corriente superior a 50 voltios, excepto cuando: desenergizar o shutdown introduce o aumento de riesgos adicionales, tales como la reducción de la ventilación para un lugar de trabajo con una atmósfera peligrosa; no es posible desactivar porque el diseño de equipos o limitaciones operacionales, tales como cuando la prueba de tensión es necesario para fines de diagnóstico; o cuando la formación adecuada del personal y equipo de protección personal.

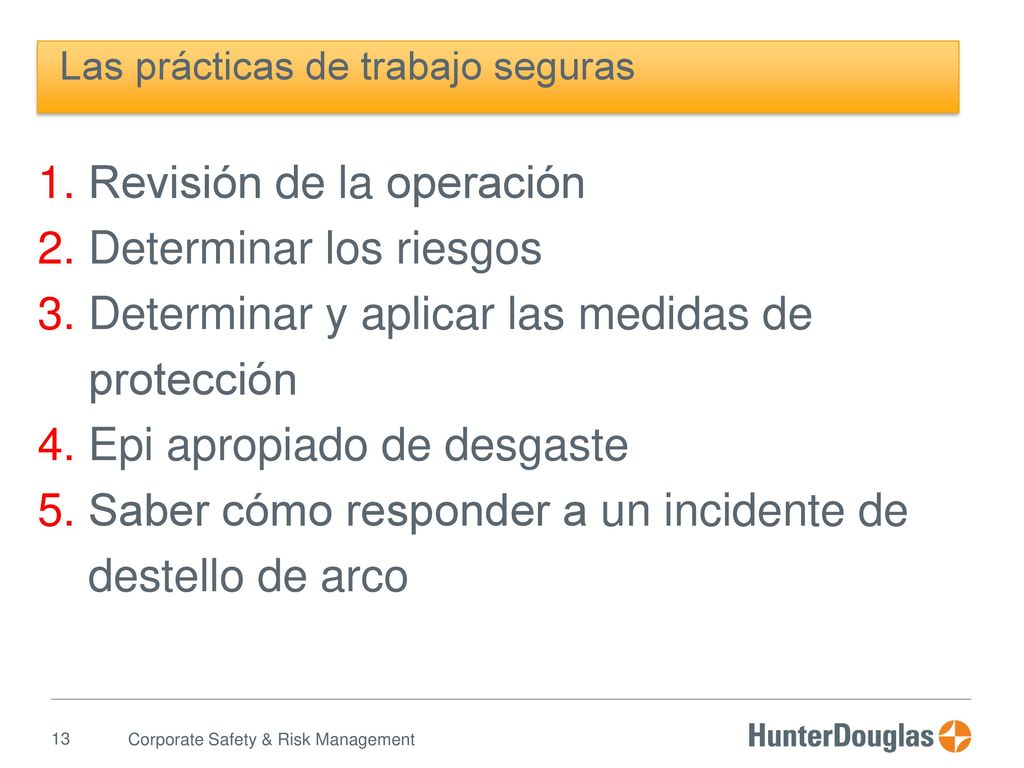

13 Las prácticas de trabajo seguras
1. Revisión de la operación 2. Determinar los riesgos 3. Determinar y aplicar las medidas de protección 4. Epi apropiado de desgaste 5. Saber cómo responder a un incidente de destello de arco Siga estos pasos prácticas básicas de trabajo seguro antes de empezar a trabajar en una zona de trabajo con equipos energizados o en vivo. Antes de realizar trabajos en sistemas eléctricos vivos o sistemas donde arc flash es un riesgo, se recomienda que tenga lugar una reunión para ir a lo largo de todos estos elementos. Cada uno de estos pasos serán discutidos en las siguientes diapositivas: Revise la operación de trabajo; determinar los peligros; determinar y aplicar las medidas de protección; Desgaste EPI apropiado; y saber cómo responder a un incidente de destello de arco.

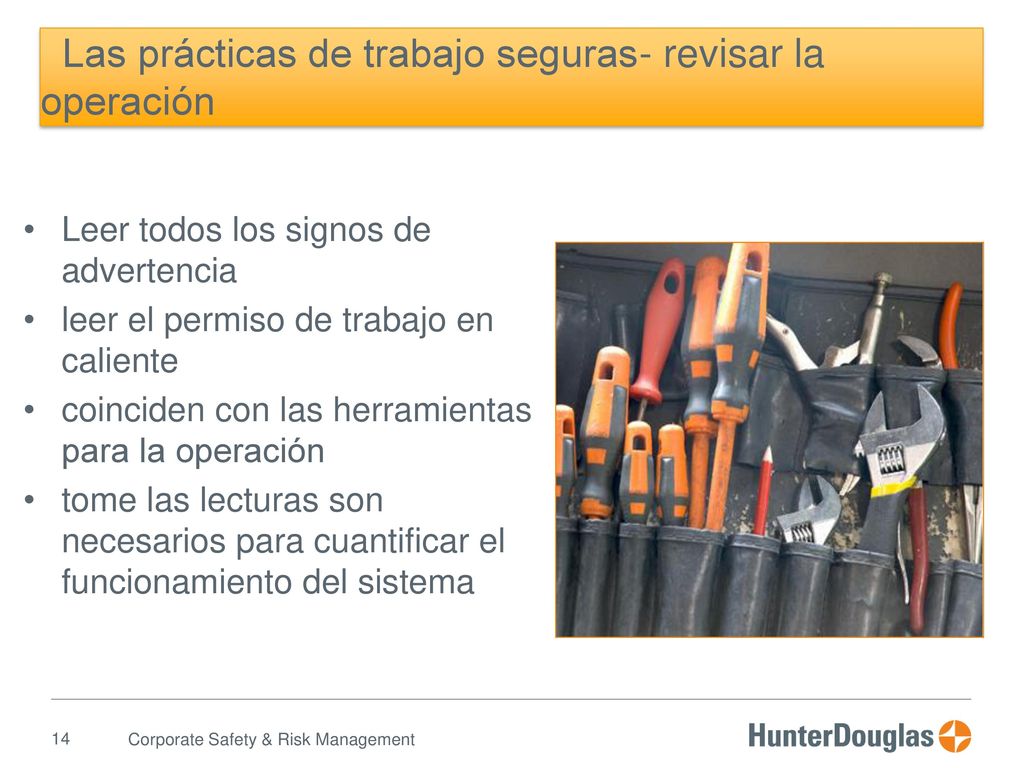

14 Las prácticas de trabajo seguras- revisar la operación
Leer todos los signos de advertencia leer el permiso de trabajo en caliente coinciden con las herramientas para la operación tome las lecturas son necesarios para cuantificar el funcionamiento del sistema Antes de iniciar cualquier trabajo en zonas con partes energizadas, asegúrese de comprender y seguir los procedimientos de prácticas de trabajo seguras. Cada funcionamiento eléctrico es un poco diferente. Incluso si usted trabaja en un área familiar, alguien trabajando en la misma área pueden haber cambiado algo que afecte a su seguridad. Así: Leer todas las señales de aviso en el área de trabajo sobre riesgos eléctricos y las instrucciones para protegerse de ellos. Lea todos los requerimientos de cualquier permiso de trabajo en caliente para su trabajo en o alrededor de las piezas y el equipo eléctrico con corriente. Puede parecer tedioso, pero podría salvar su vida o muchos años de dolor y sufrimiento. Hacer un inventario de todas las herramientas que se necesitan para cada operación, y asegurarse de que están preparados para el uso específico y en buenas condiciones de trabajo. Y por último, antes de cableado en un sistema energizado, adoptar las medidas necesarias para asegurar que el sistema está funcionando normalmente.

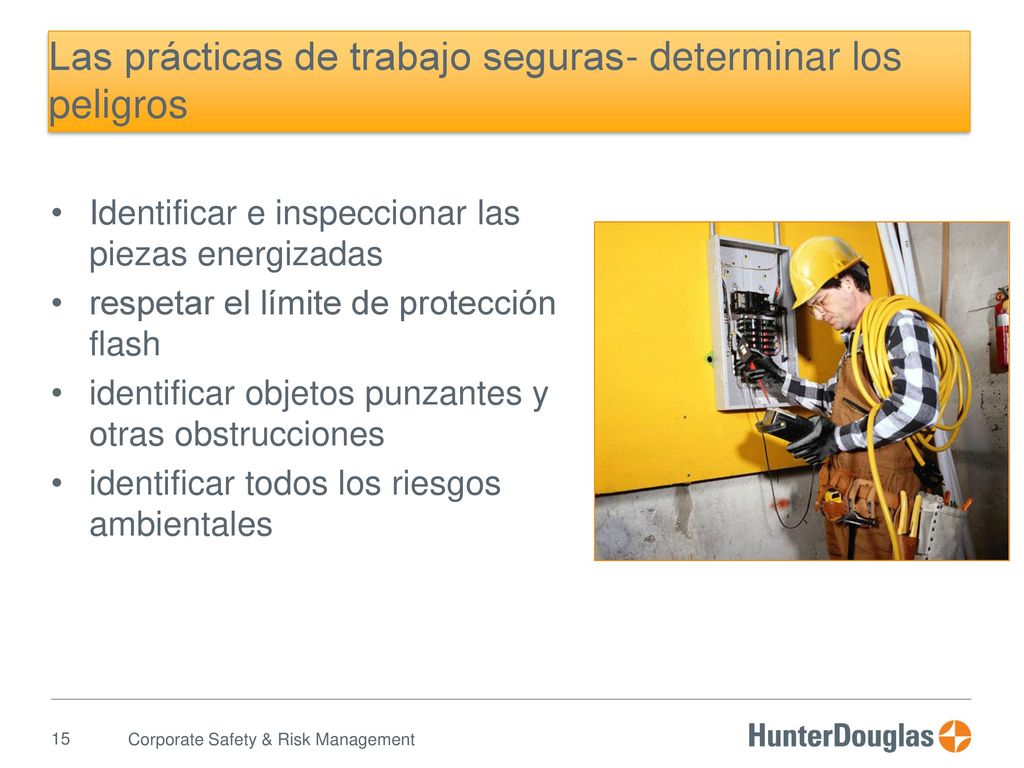

15 Las prácticas de trabajo seguras- determinar los peligros
Identificar e inspeccionar las piezas energizadas respetar el límite de protección flash identificar objetos punzantes y otras obstrucciones identificar todos los riesgos ambientales Antes de iniciar cualquier trabajo en zonas con partes energizadas, siga estos procedimientos de prácticas de trabajo seguras: Identificar e inspeccionar todas las piezas y equipo energizado en su área de trabajo, independientemente de si se va a trabajar en ellos. El destello de arco muchos incidentes ocurren cuando la herramienta toca o cae en equipo eléctrico con corriente adyacentes o debajo de las piezas que se está reparando. En otros casos, la causa está defectuoso o viejos circuitos y conexiones que no fueron inspeccionados. No cruzar un arco de flash sin límite vistiendo todos los EPI apropiado. Compruebe el área de trabajo para objetos punzantes y otras obstrucciones que puedan causar perjuicio o impedir escapar y rescatar si un arco flash u otro accidente eléctrico se lleva a cabo. Y por último, identificar todos los riesgos ambientales como el agua en el piso, lo cual puede crear una conexión a tierra, o aceite en el suelo, que pueden inflamarse o indicar una fuga en un disyuntor o transformador llena de aceite.

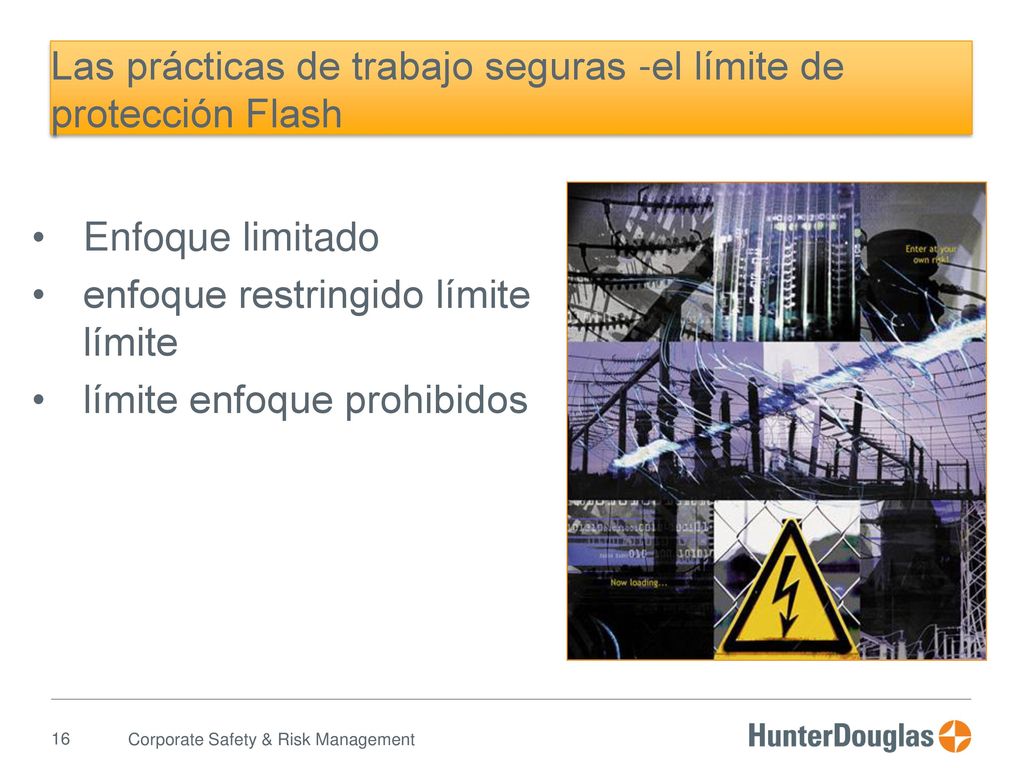

16 Las prácticas de trabajo seguras -el límite de protección Flash
Enfoque limitado enfoque restringido límite límite límite enfoque prohibidos El límite de protección contra flash es la distancia a partir de una potencial fuente de arco, dentro del cual el incidente potencial energía térmica podría causar al menos una quemadura de segundo grado. El limitado enfoque define un límite límite alrededor viven expuestas piezas que no puede ser atravesada por "incondicional" a las personas, a menos que estén acompañados por personas "calificadas"; el enfoque restringido es la zona fronteriza cerca de la exposición de piezas activas que pueden cruzarse únicamente por personas "calificadas" mediante adecuadas técnicas de prevención de choques y equipamiento; el enfoque prohibida es la zona fronteriza cerca viven expuestas piezas que puede ser cruzado sólo por personas "calificadas" utilizando la misma protección, como si el contacto directo con las piezas está previsto. Este es definido por la tensión nominal (estándar de 120V, 240V, 480V, etc.).

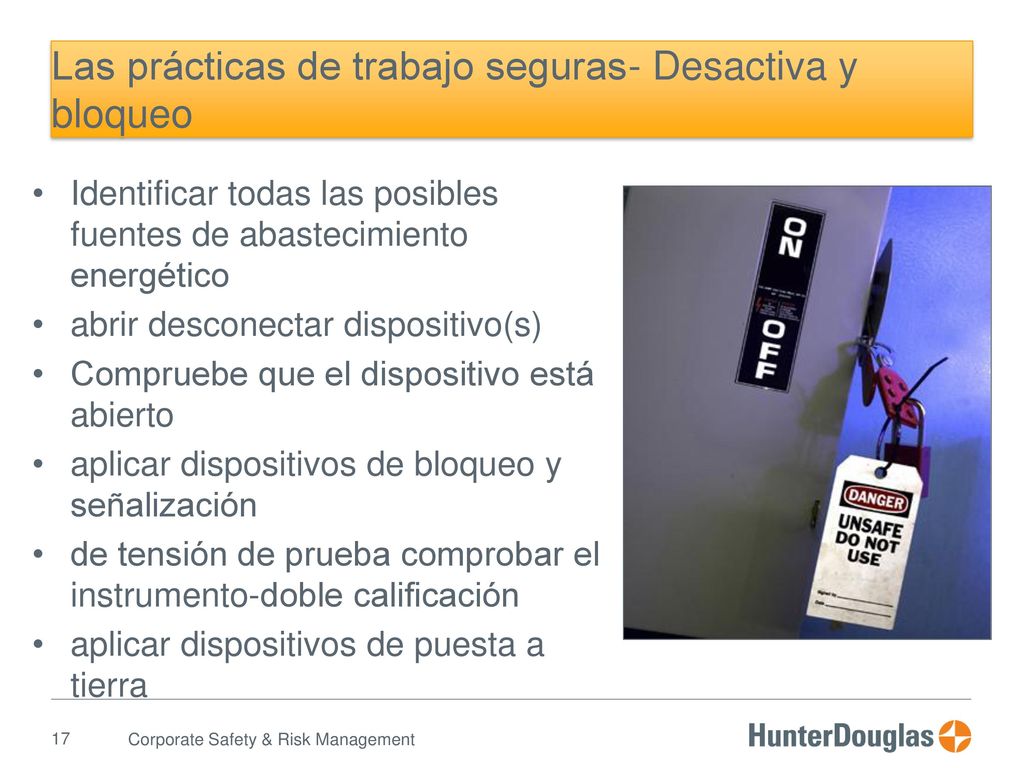

17 Las prácticas de trabajo seguras- Desactiva y bloqueo
Identificar todas las posibles fuentes de abastecimiento energético abrir desconectar dispositivo(s) Compruebe que el dispositivo está abierto aplicar dispositivos de bloqueo y señalización de tensión de prueba comprobar el instrumento-doble calificación aplicar dispositivos de puesta a tierra Algunas operaciones requieren ciertos equipos a estar energizado y bloqueado antes de comenzar cualquier trabajo con partes energizadas. Siga estos procedimientos generales y los procedimientos específicos de los programas de bloqueo/etiquetado: encontrar todas las posibles fuentes de suministro de energía. Abrir desconectar dispositivo(s). Compruebe que el dispositivo está abierto. Aplicar los dispositivos de bloqueo eléctrico y etiquetado de seguridad siempre que sea necesario. La tensión de prueba usando sólo equipos de prueba que se encuentra en perfecto estado de funcionamiento y que está clasificado para las pruebas de equipo que se realiza. Y aplicar los dispositivos de conexión a tierra.

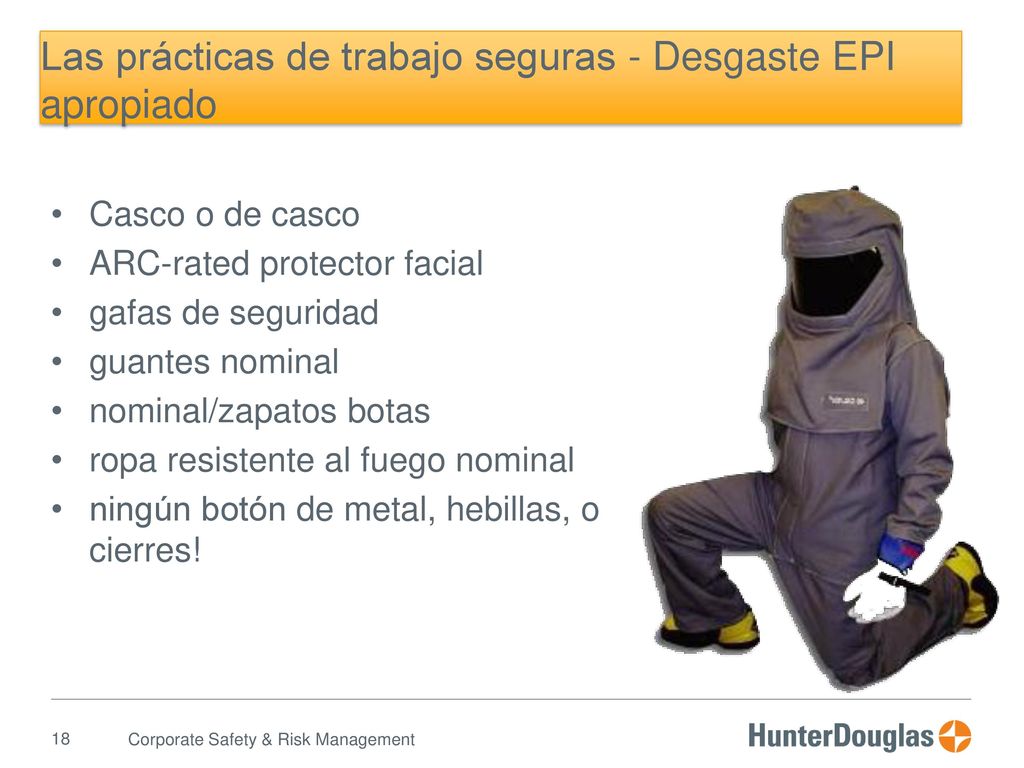

18 Las prácticas de trabajo seguras - Desgaste EPI apropiado
Casco o de casco ARC-rated protector facial gafas de seguridad guantes nominal nominal/zapatos botas ropa resistente al fuego nominal ningún botón de metal, hebillas, o cierres! Casco o de casco ARC-rated protector facial gafas de seguridad guantes nominal nominal/zapatos botas ropa resistente al fuego nominal ningún botón de metal, hebillas, o cierres!

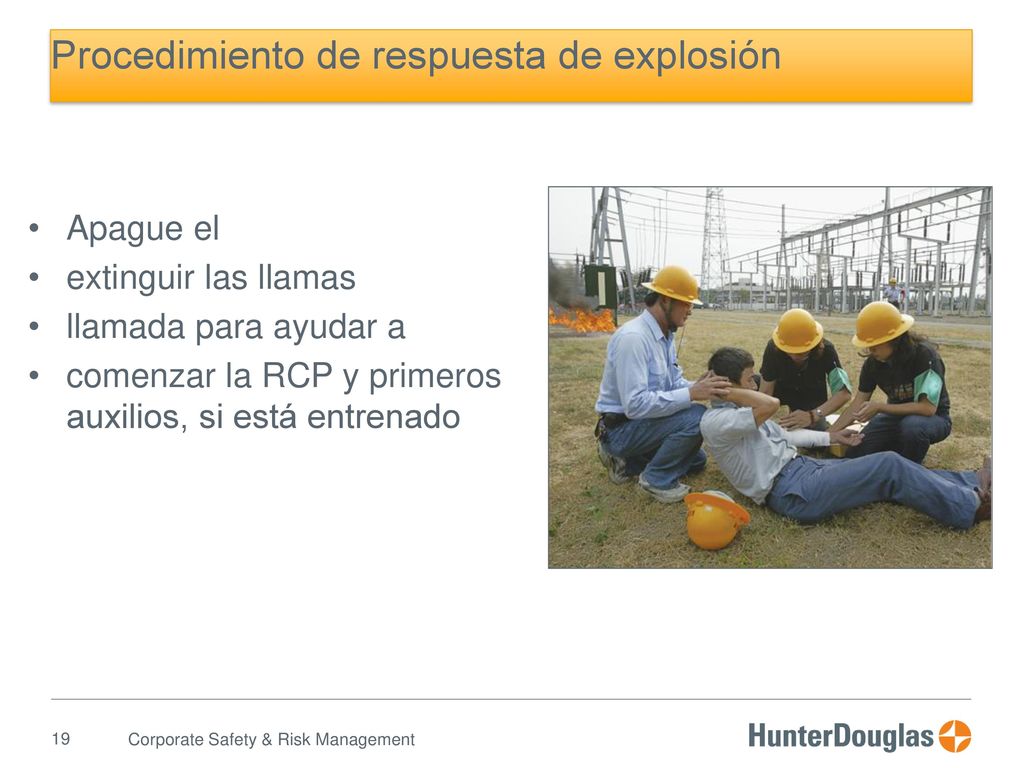

19 Procedimiento de respuesta de explosión
Apague el extinguir las llamas llamada para ayudar a comenzar la RCP y primeros auxilios, si está entrenado Si hay un arco flash incidente y que están ilesos y capaz de responder, tome las siguientes medidas para minimizar los nuevos daños o lesiones: Apague la fuente de alimentación si están formados y capaces de hacerlo. Extinguir las llamas a una persona primero, luego en el equipo si el fuego es incipiente (etapas tempranas y pequeñas). Llamada de ayuda con sonido de la alarma. Y, por último, iniciar la RCP inmediatamente si un trabajador está lesionado y no está respirando, y se deben administrar los primeros auxilios si está entrenado para hacerlo. Antes de comenzar la RCP, asegúrese de que no hay quemaduras graves a la región torácica.

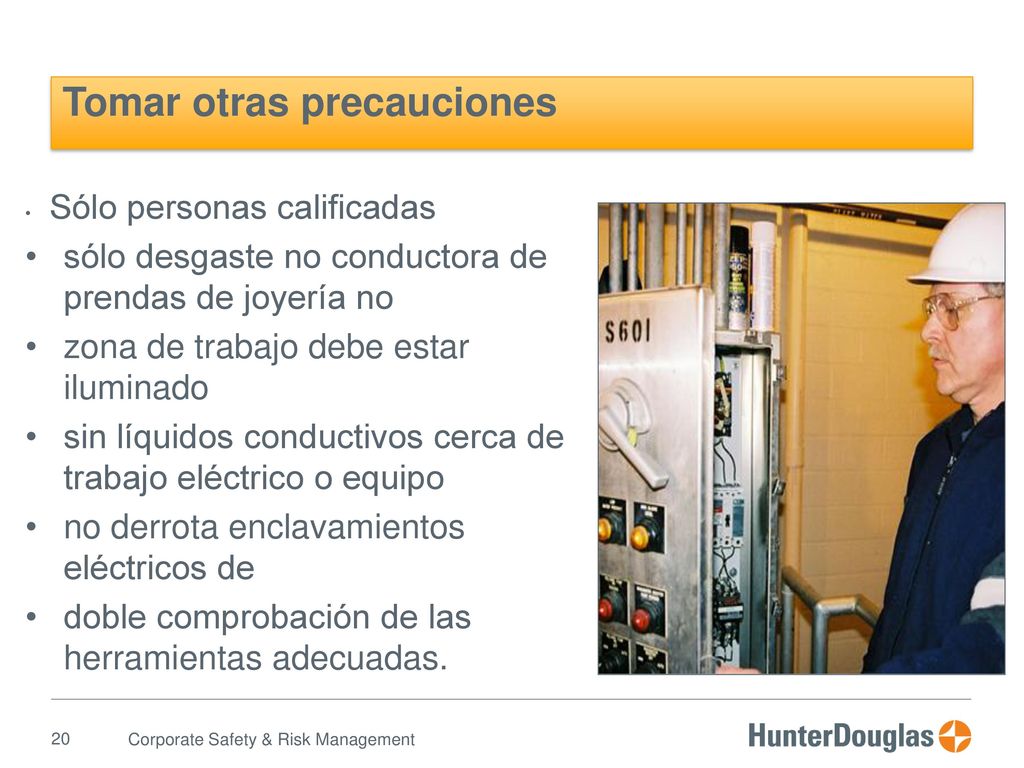

20 Tomar otras precauciones
Sólo personas calificadas sólo desgaste no conductora de prendas de joyería no zona de trabajo debe estar iluminado sin líquidos conductivos cerca de trabajo eléctrico o equipo no derrota enclavamientos eléctricos de doble comprobación de las herramientas adecuadas. Seguir las prácticas de trabajo seguras para trabajar alrededor de electricidad. Sólo las personas cualificadas están autorizados a trabajar en o cerca de equipos eléctricos expuestos o el cableado. Llevar el equipo de protección adecuado. No use cualquier prenda de vestir que puede conducir la electricidad. Esto incluye cualquier cosa con metal, tales como gafas de montura de metal, joyas o guantes de malla de alambre. La zona de trabajo debe estar bien iluminada para que pueda ver si hay peligros eléctricos presentes. No utilice líquidos conductivos tales como agua o cualquier elementos conductores expuestos en cualquier lugar cerca de equipo eléctrico. No anule o tratar de eludir los dispositivos de bloqueo eléctrico. Y, por último, comprobar para asegurarse de que está usando las herramientas correctas clasificado para el trabajo que están haciendo.

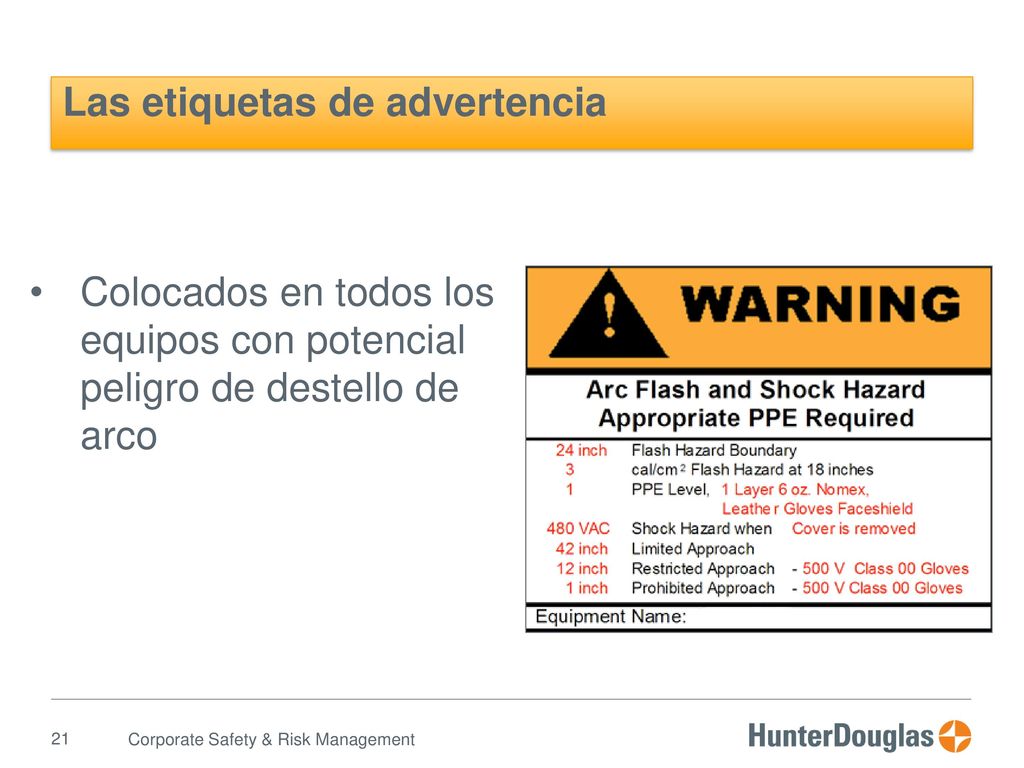

21 Las etiquetas de advertencia
Colocados en todos los equipos con potencial peligro de destello de arco Las etiquetas de advertencia se colocan en todos los equipos que representa un potencial peligro de destello de arco. La norma actual sólo requiere que la etiqueta estado la existencia de un peligro de destello de arco.

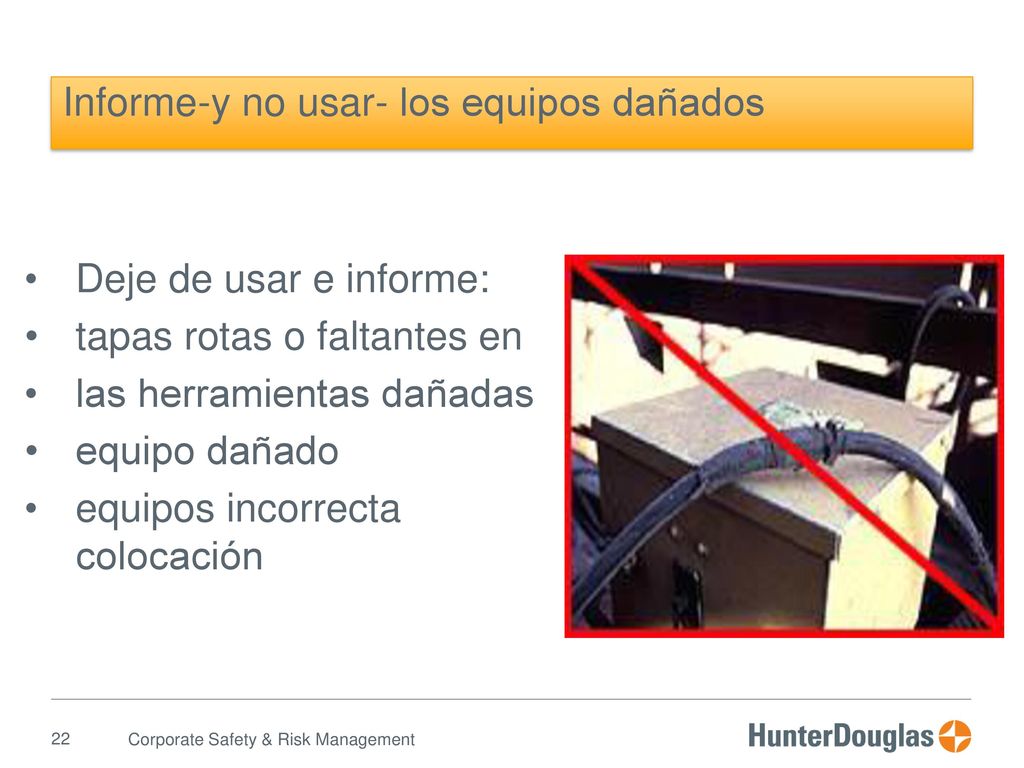

22 Informe-y no usar- los equipos dañados
Deje de usar e informe: tapas rotas o faltantes en las herramientas dañadas equipo dañado equipos incorrecta colocación Equipo dañado puede provocar graves peligros eléctricos. Deje de usar, e informe a su supervisor: cualquier cubiertas eléctricas dañadas en los paneles eléctricos, cajas de empalme, y otro equipo donde viven las piezas eléctricas y el cableado pueden estar expuestos; las herramientas dañadas que pueden exponer a vivir las piezas eléctricas y cableado a una persona; el equipo dañado, tales como interruptores, conectores, interruptores; o incorrecta colocación de equipos tales como un cordón de extensión sobre equipo energizado.

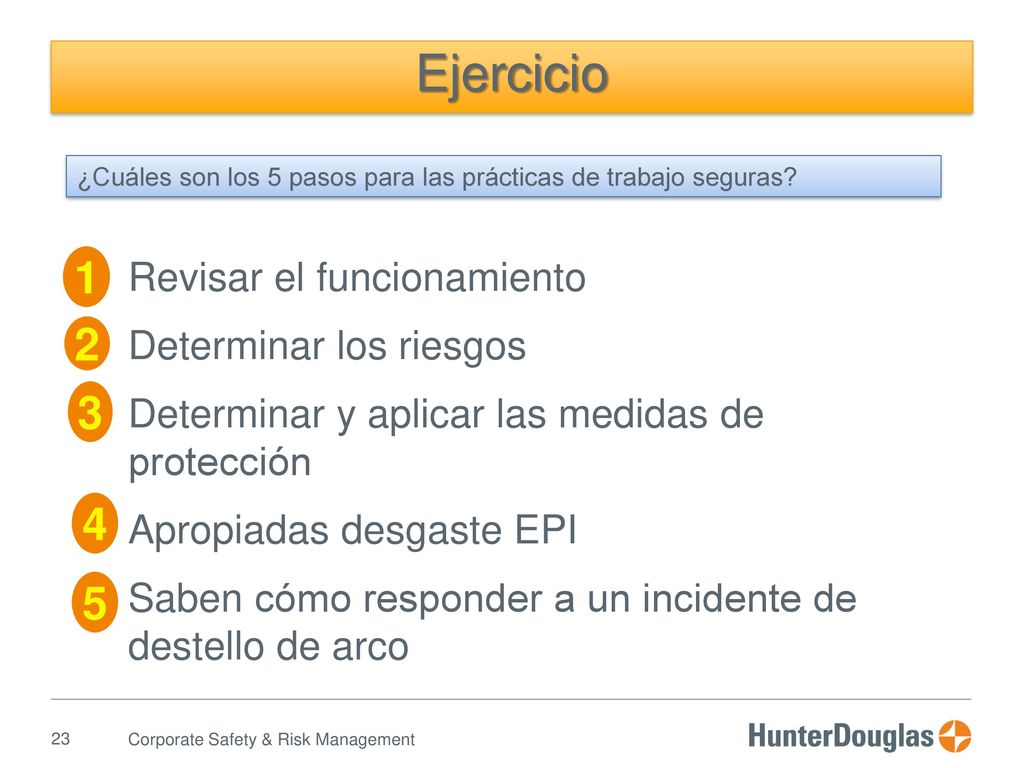

23 Ejercicio 1 2 3 4 5 Revisar el funcionamiento Determinar los riesgos
¿Cuáles son los 5 pasos para las prácticas de trabajo seguras? 1 Revisar el funcionamiento Determinar los riesgos Determinar y aplicar las medidas de protección Apropiadas desgaste EPI Saben cómo responder a un incidente de destello de arco 2 3 En este ejercicio, vea si usted puede recordar los 5 pasos para las prácticas de trabajo seguras. Ellos son: Revise la operación de trabajo; determinar los peligros; determinar y aplicar las medidas de protección. Epi apropiado de desgaste; y saber cómo responder a un incidente de destello de arco. 4 5

24 Puntos clave a recordar
Inspeccione el equipo y áreas de trabajo de arc flash los peligros y los riesgos de error humano una causa común de arc flash desenergiza siempre que sea posible seguir las prácticas de trabajo seguras lleve todo el PPE requerido informe-y no utilice herramientas y equipos dañados Nunca se debe subestimar los riesgos y peligros de un arco flash asociado con el trabajo en equipo energizado. A largo plazo los costes físicos y emocionales de ignorar los peligros y no seguir las prácticas de trabajo seguras son altas y a menudo permanente. Aquí están algunos puntos clave que debe recordar cuando trabaje con equipo eléctrico energizado. Siempre inspeccione el equipo y áreas de trabajo de arc flash riesgos y peligros cada vez que se introduce un área con equipo eléctrico con corriente. Mantenga un ojo hacia fuera para arc flash etiquetas de advertencia. El error humano es una causa importante de arc flash incidentes, tales como: Cayeron las herramientas, el contacto con una parte eléctrica, mal el equipo de pruebas, y prácticas de trabajo incorrectas. Para evitar el destello de arco, siempre se desenergiza y bloquear equipo siempre que sea posible. Seguir las prácticas de trabajo seguras sin fallar, y no apartarse de ellos en absoluto. Se podría salvar su vida, y los años de dolor y sufrimiento. Lleve todo el PPE requerido-asegúrese de que está en excelentes condiciones de trabajo y clasificado para el uso específico que su trabajo exige. Y por último, informe siempre y no usar equipos eléctricos dañados, equipos de prueba y otras herramientas. Dan a los becarios el quiz.
