Agenda Oferta de medición Medidor Power Logic ION7330/ION7350

Presentación del tema: "Agenda Oferta de medición Medidor Power Logic ION7330/ION7350"— Transcripción de la presentación:

1

2 Agenda Oferta de medición Medidor Power Logic ION7330/ION7350
Calidad de la energía Medidor Power Logic ION7550/ION7650

3 Oferta de medición Medición avanzada y calidad de energía

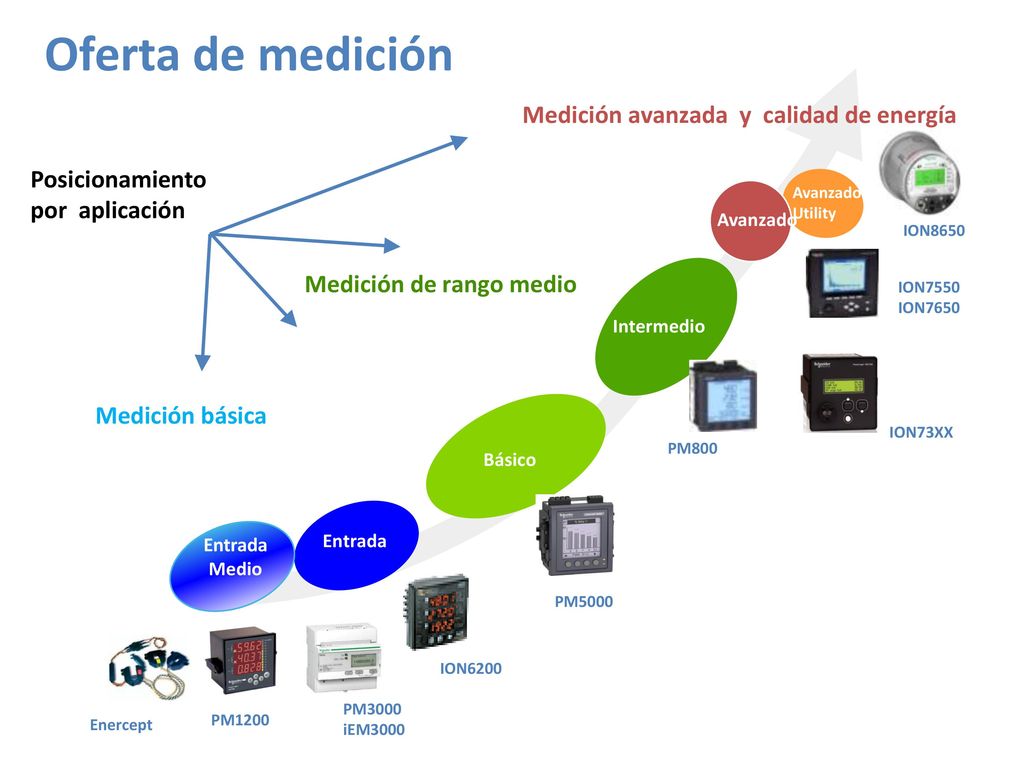

Posicionamiento por aplicación Avanzadod Utility Avanzado ION8650 Medición de rango medio ION ION7650 Intermedio Medición básica ION73XX PM800 Básico Entrada Medio Entrada PM5000 ION6200 PM3000 iEM3000 Enercept PM1200 3 3

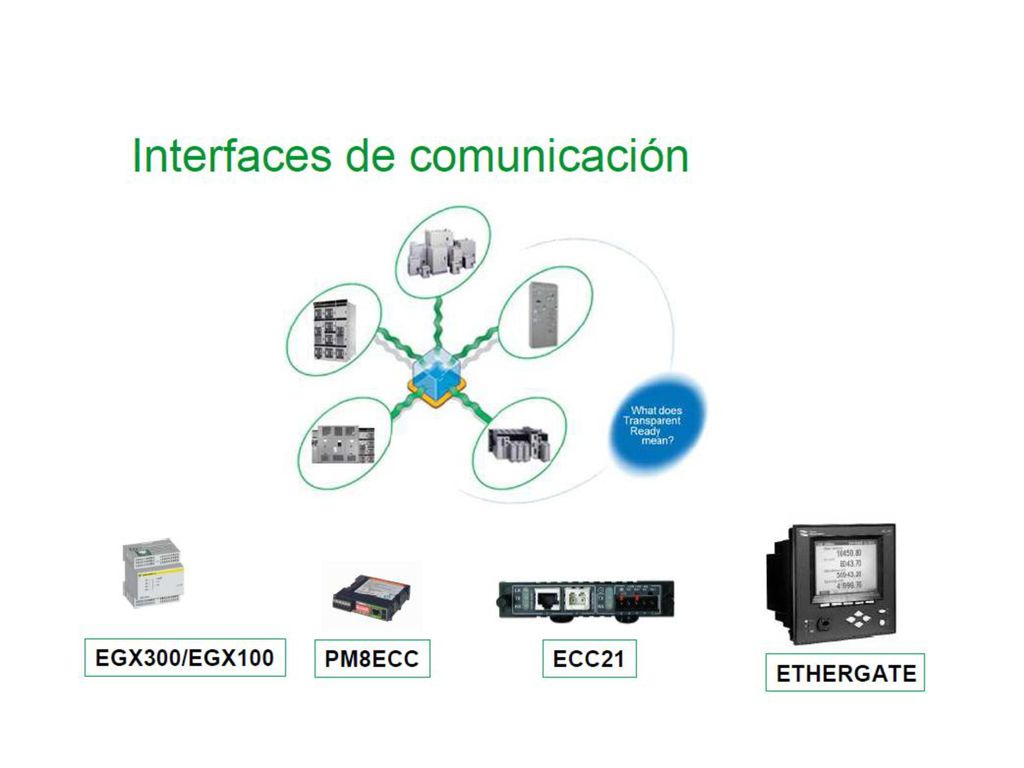

4

5 Aplicaciones medición intermedia

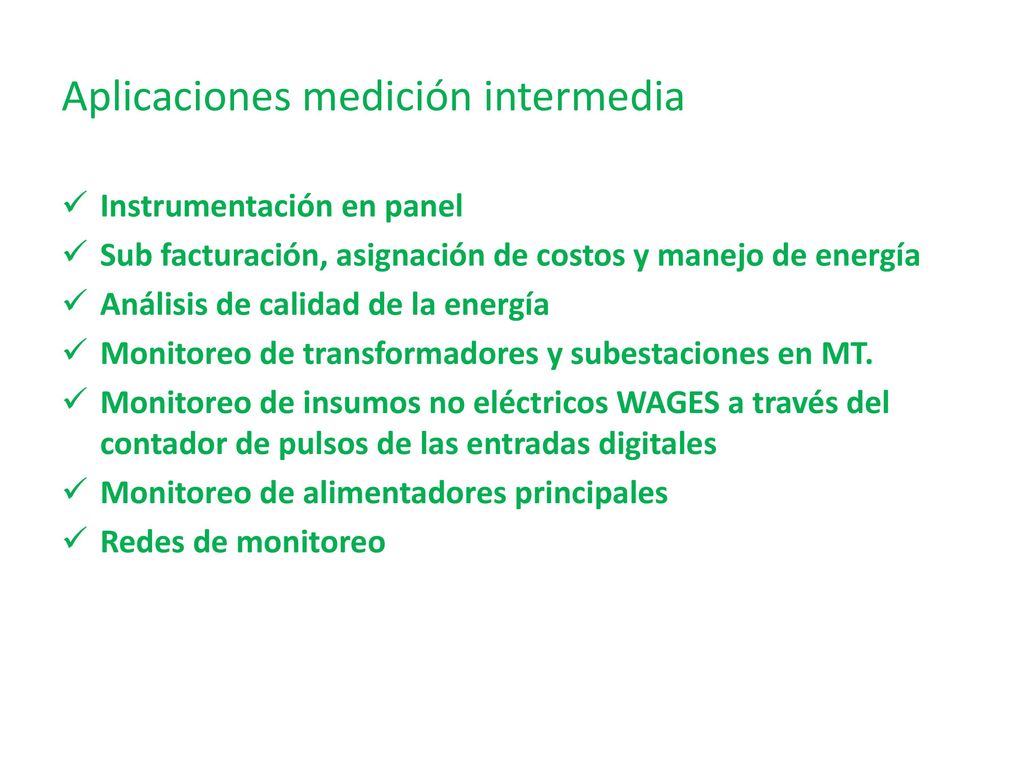

Instrumentación en panel Sub facturación, asignación de costos y manejo de energía Análisis de calidad de la energía Monitoreo de transformadores y subestaciones en MT. Monitoreo de insumos no eléctricos WAGES a través del contador de pulsos de las entradas digitales Monitoreo de alimentadores principales Redes de monitoreo

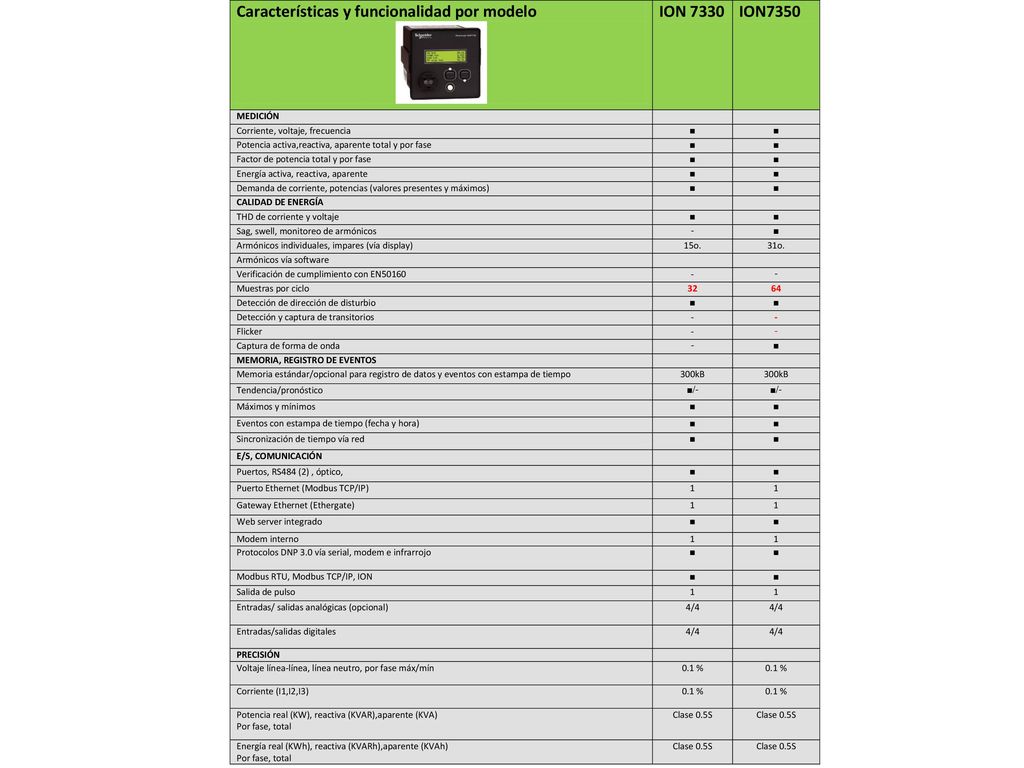

6 Medidor ION7330/7350 - Es un medidor nivel intermedio, una opción para el reemplazo de medición analógica, con opciones multi-puerto, multi-protocolo, con una gama amplia de mediciones de potencia y energía clase 0.5S en precisión. - Para aplicaciones de asignación de costos, análisis de calidad de la energía, estudio de cargas y optimización de circuitos etc. - Equipos en MT, alimentadores principales, monitoreo de alimentadores principales

7

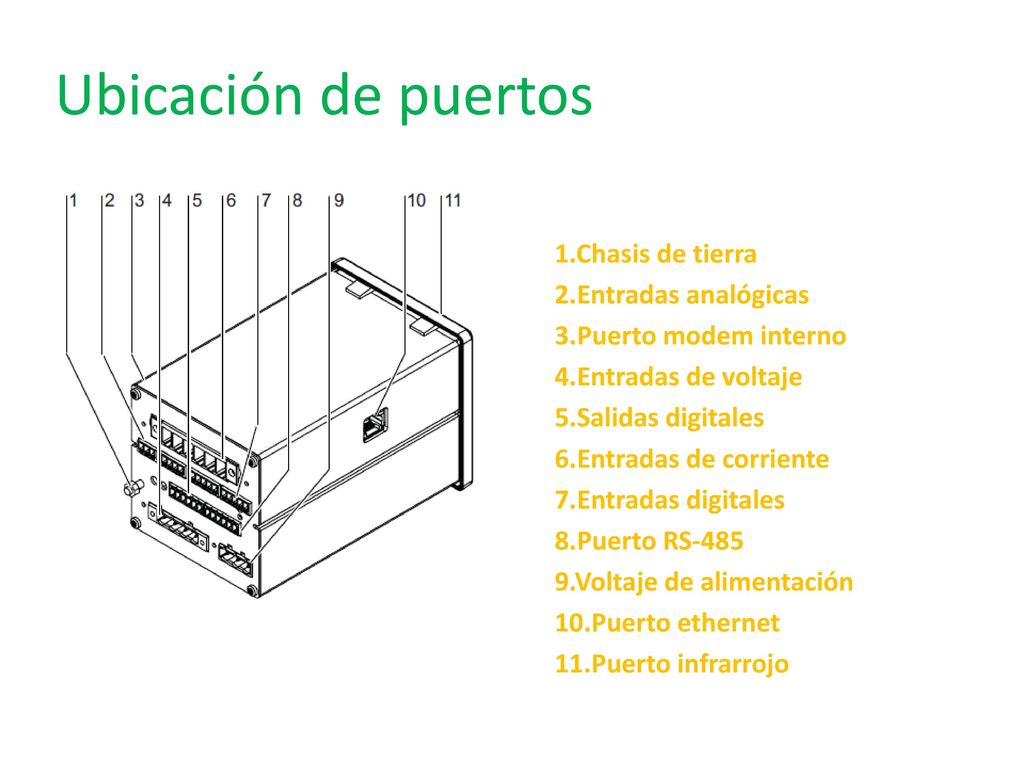

8 Ubicación de puertos 1.Chasis de tierra 2.Entradas analógicas
3.Puerto modem interno 4.Entradas de voltaje 5.Salidas digitales 6.Entradas de corriente 7.Entradas digitales 8.Puerto RS-485 9.Voltaje de alimentación 10.Puerto ethernet 11.Puerto infrarrojo

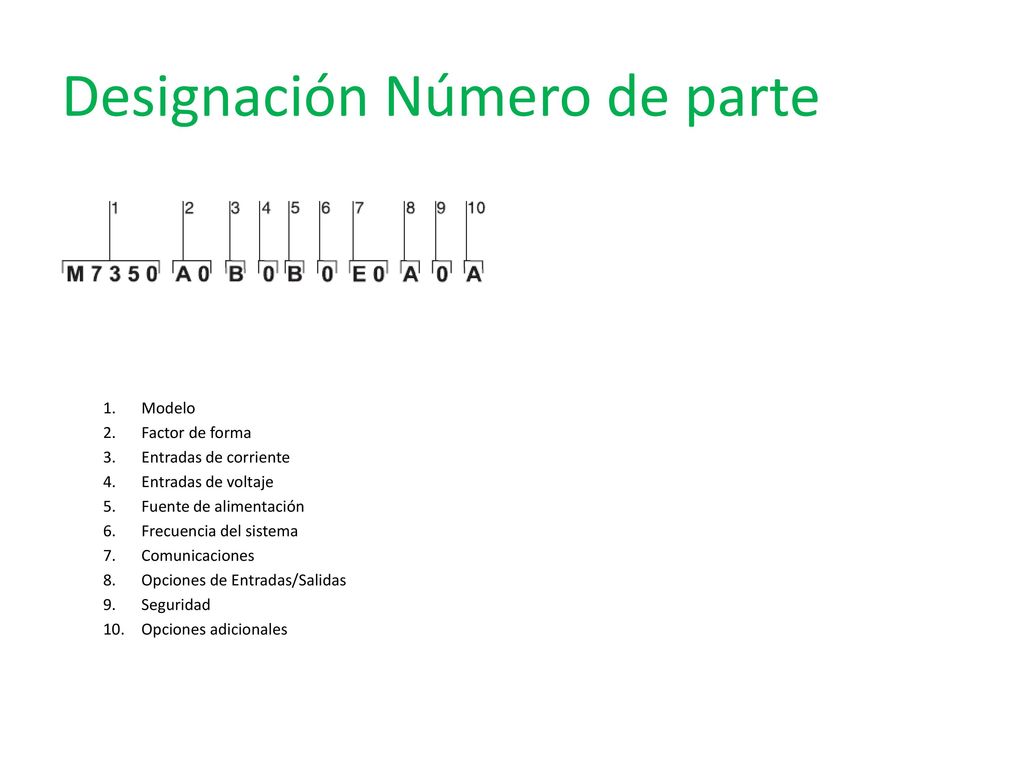

9 Designación Número de parte
Modelo Factor de forma Entradas de corriente Entradas de voltaje Fuente de alimentación Frecuencia del sistema Comunicaciones Opciones de Entradas/Salidas Seguridad Opciones adicionales

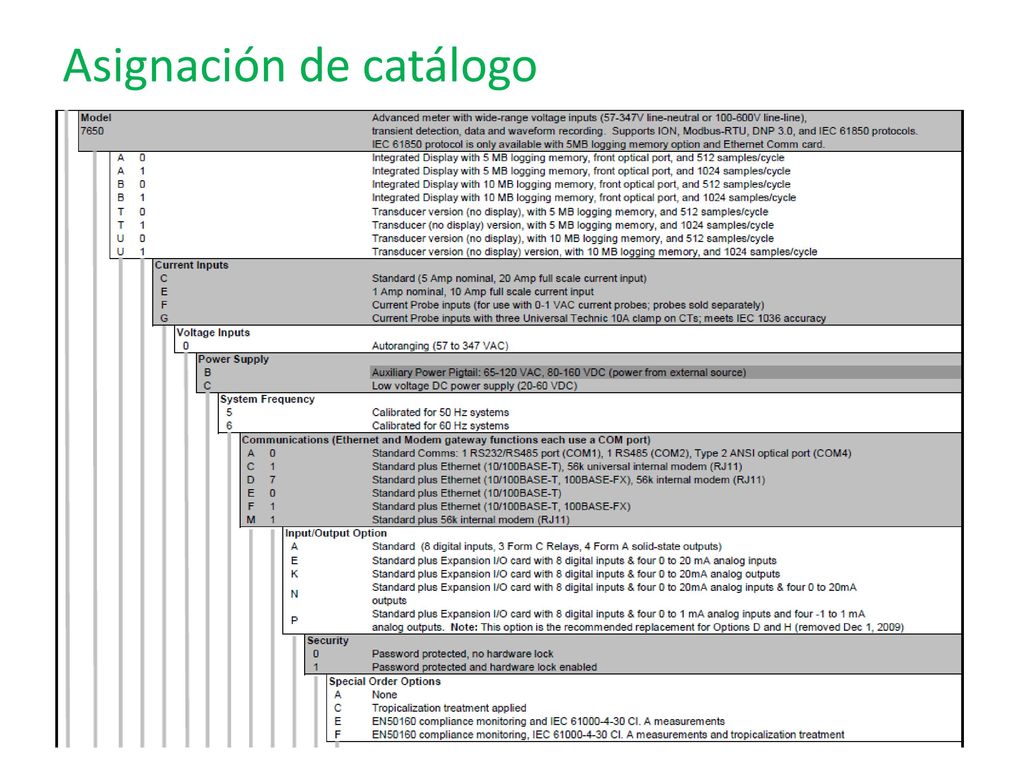

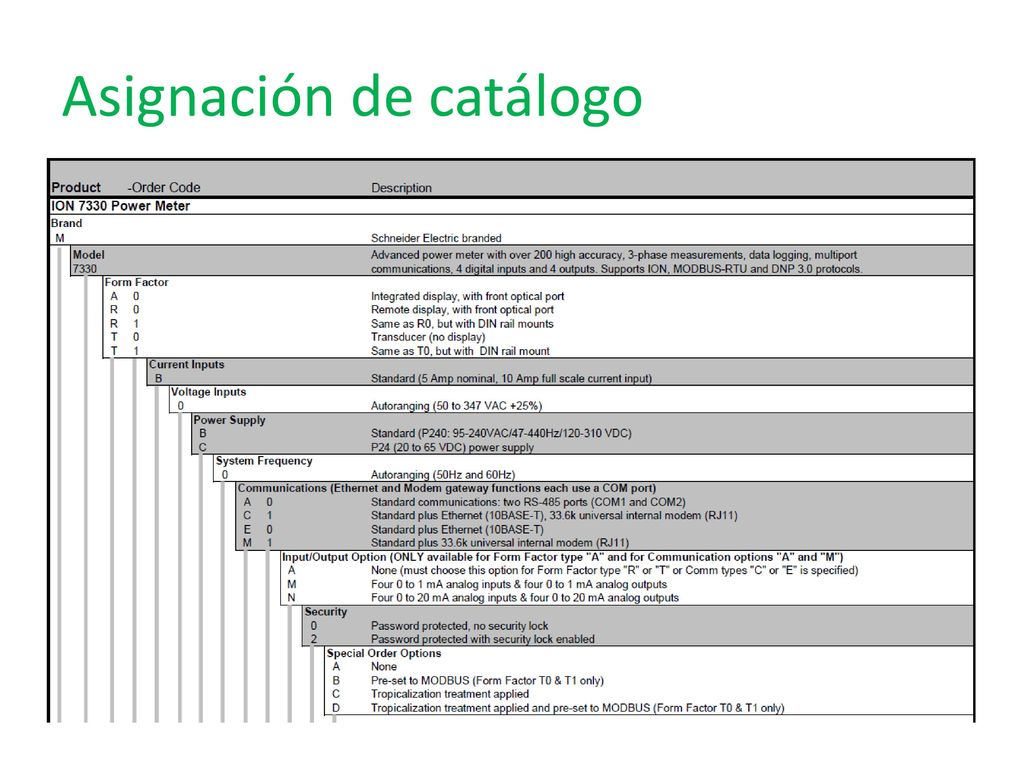

10 Asignación de catálogo

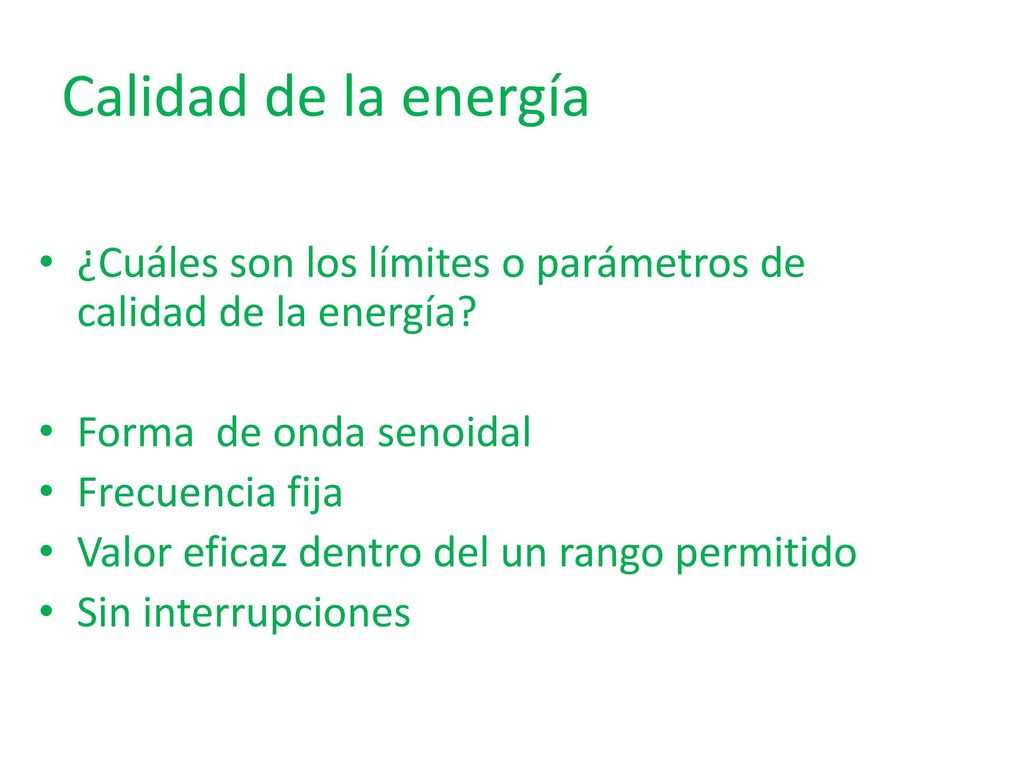

11 Calidad de la energía ¿Cuáles son los límites o parámetros de calidad de la energía? Forma de onda senoidal Frecuencia fija Valor eficaz dentro del un rango permitido Sin interrupciones

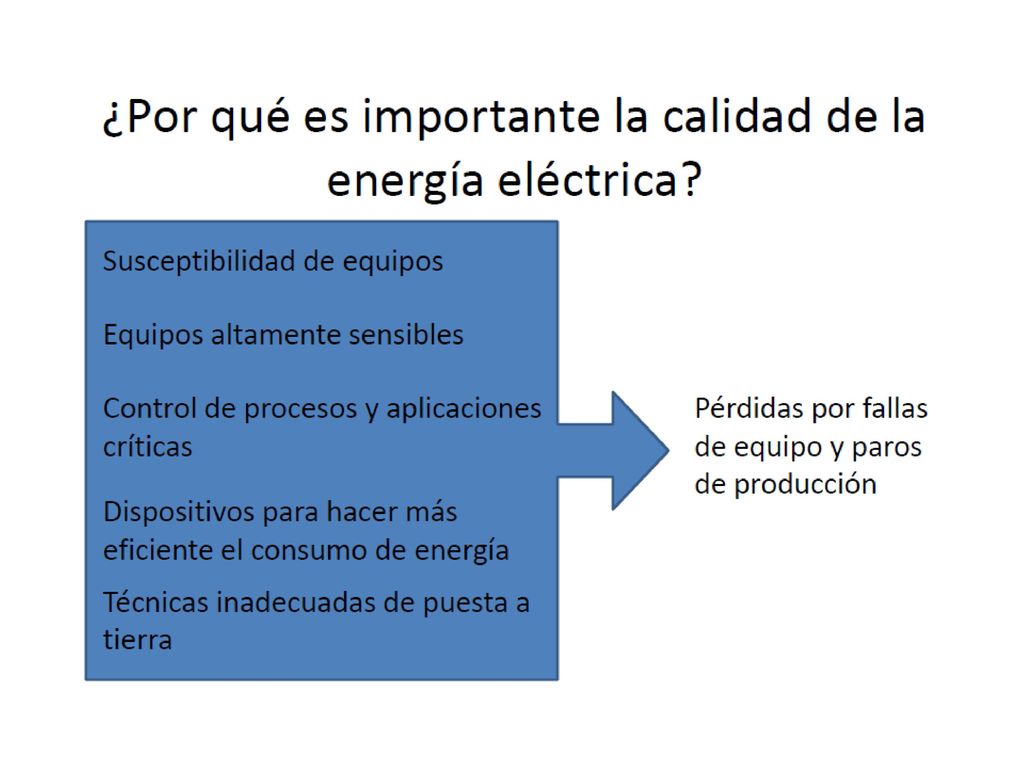

12

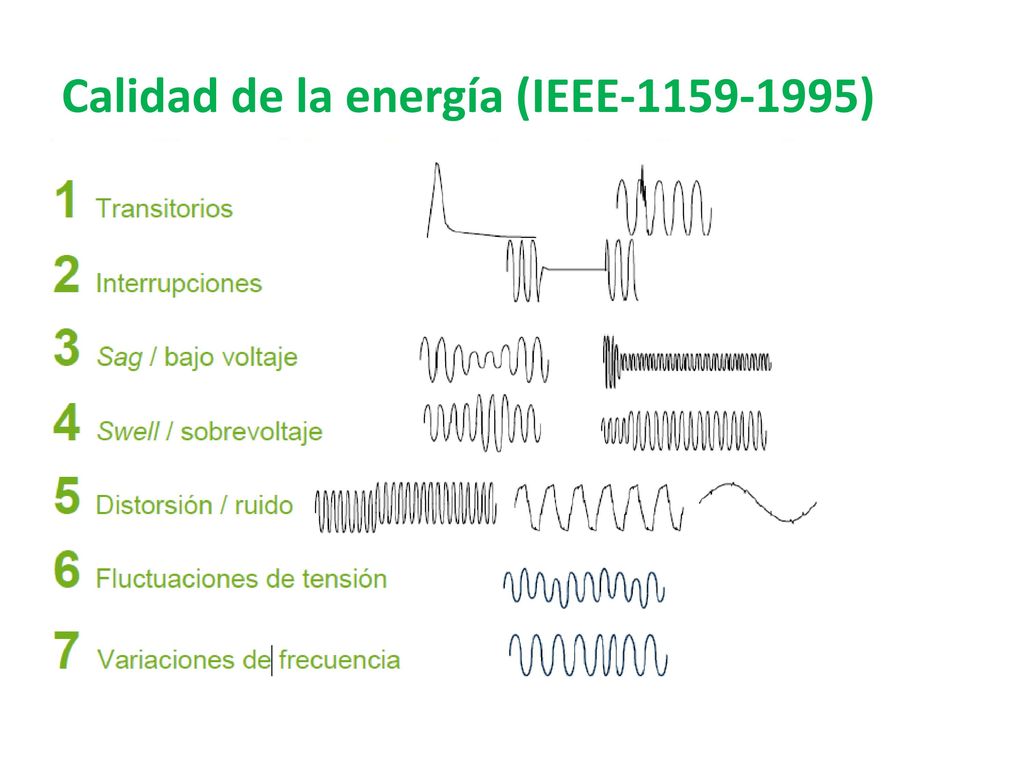

13 Calidad de la energía (IEEE-1159-1995)

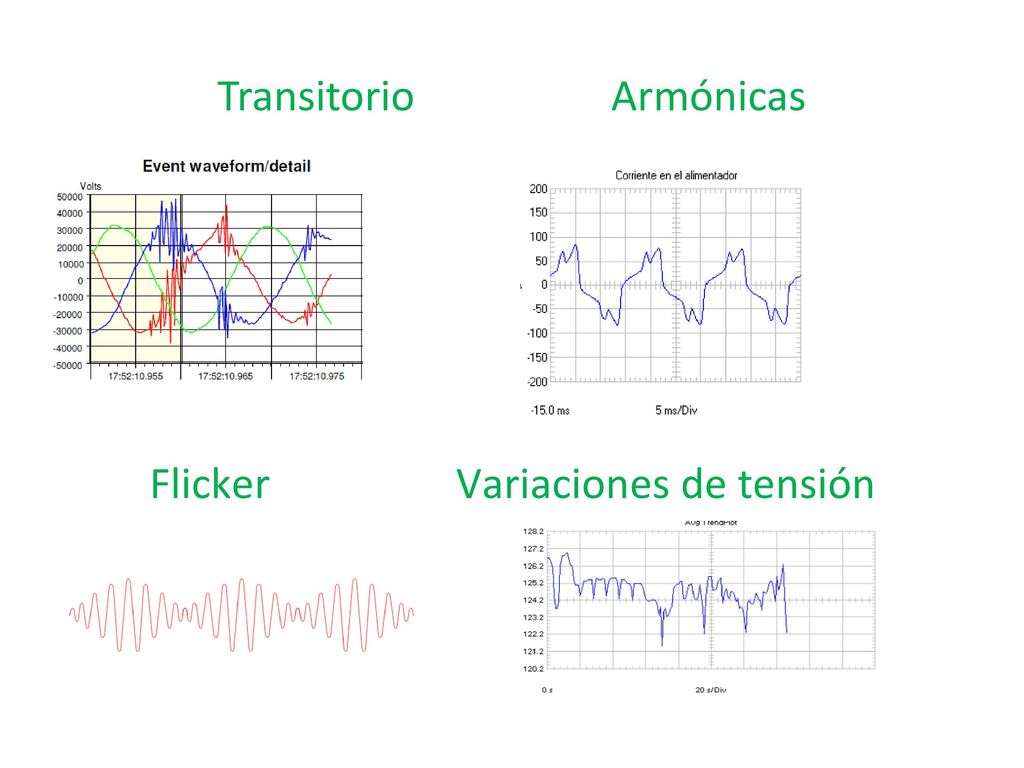

14 Transitorio Armónicas
Flicker Variaciones de tensión

15 Causas de Transitorios

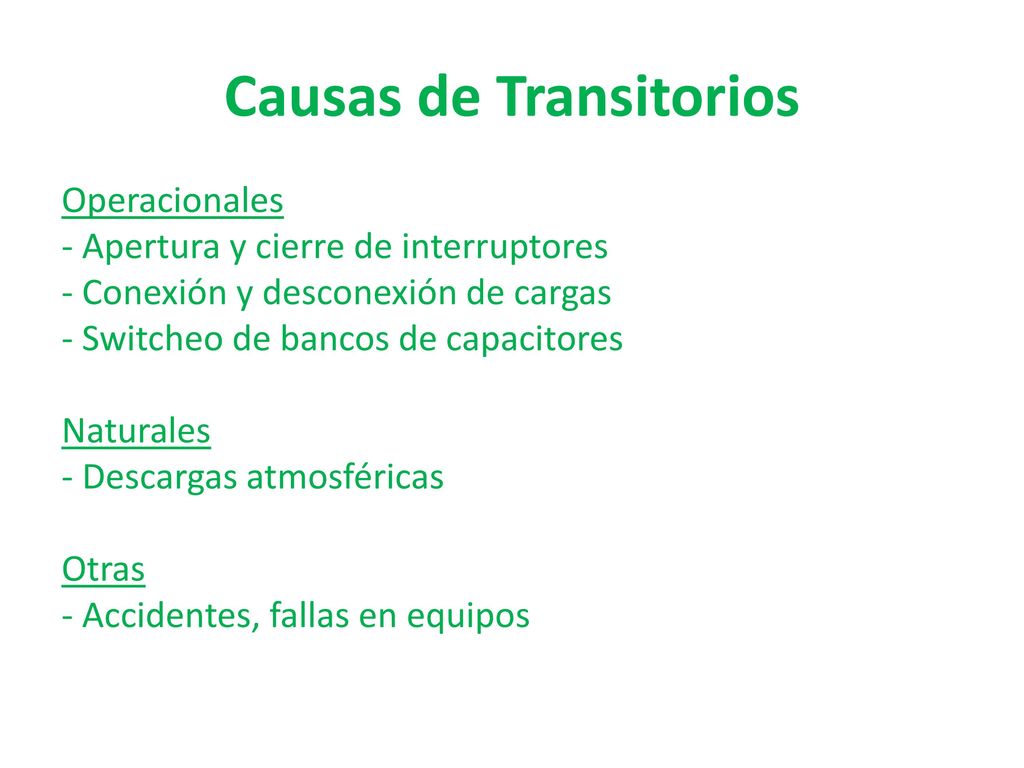

Operacionales - Apertura y cierre de interruptores - Conexión y desconexión de cargas - Switcheo de bancos de capacitores Naturales - Descargas atmosféricas Otras - Accidentes, fallas en equipos

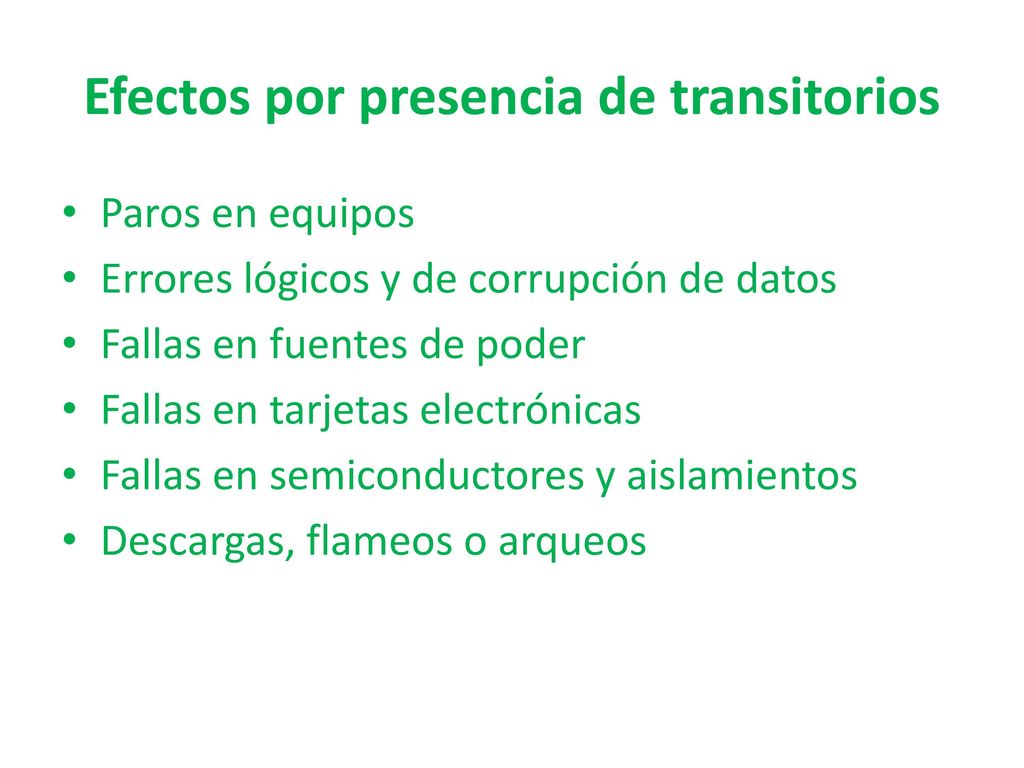

16 Efectos por presencia de transitorios
Paros en equipos Errores lógicos y de corrupción de datos Fallas en fuentes de poder Fallas en tarjetas electrónicas Fallas en semiconductores y aislamientos Descargas, flameos o arqueos

17 Efectos de las armónicas

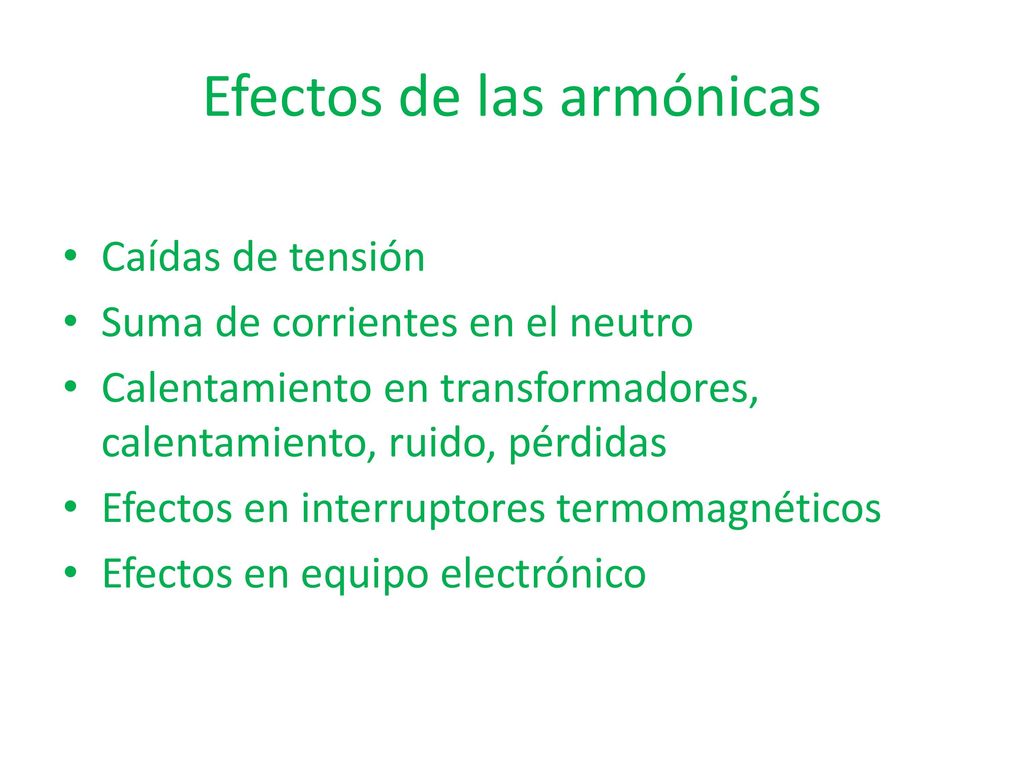

Caídas de tensión Suma de corrientes en el neutro Calentamiento en transformadores, calentamiento, ruido, pérdidas Efectos en interruptores termomagnéticos Efectos en equipo electrónico

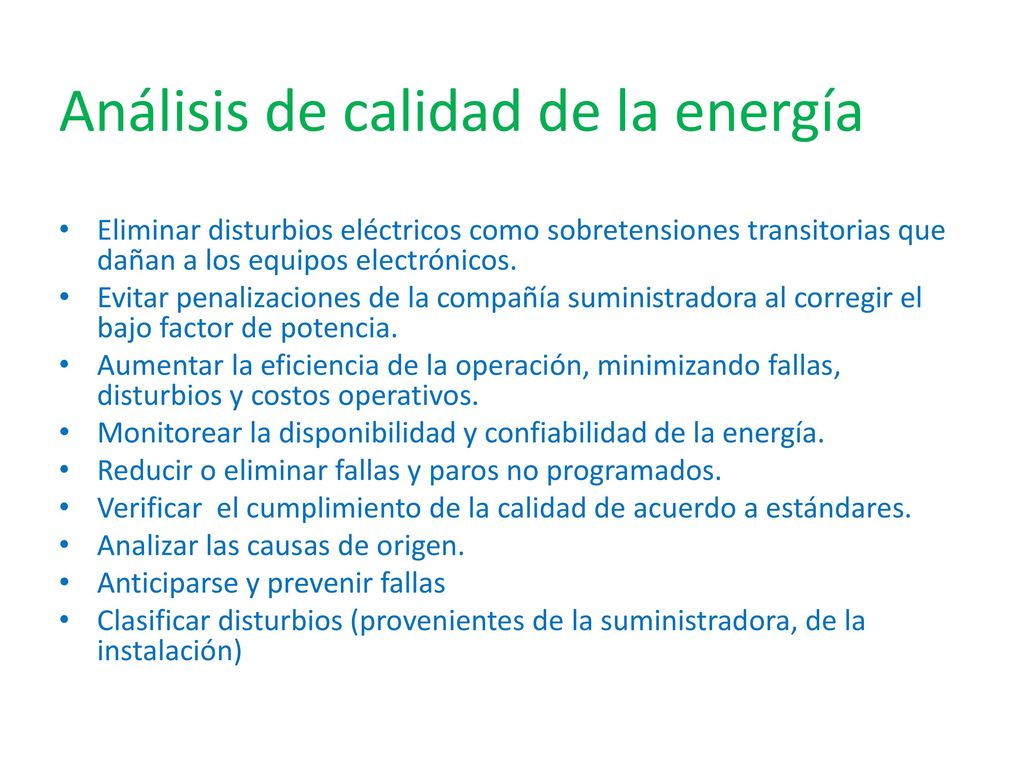

18 Análisis de calidad de la energía
Eliminar disturbios eléctricos como sobretensiones transitorias que dañan a los equipos electrónicos. Evitar penalizaciones de la compañía suministradora al corregir el bajo factor de potencia. Aumentar la eficiencia de la operación, minimizando fallas, disturbios y costos operativos. Monitorear la disponibilidad y confiabilidad de la energía. Reducir o eliminar fallas y paros no programados. Verificar el cumplimiento de la calidad de acuerdo a estándares. Analizar las causas de origen. Anticiparse y prevenir fallas Clasificar disturbios (provenientes de la suministradora, de la instalación)

19 Medición avanzada y de calidad de energía ION 7550/ION7650

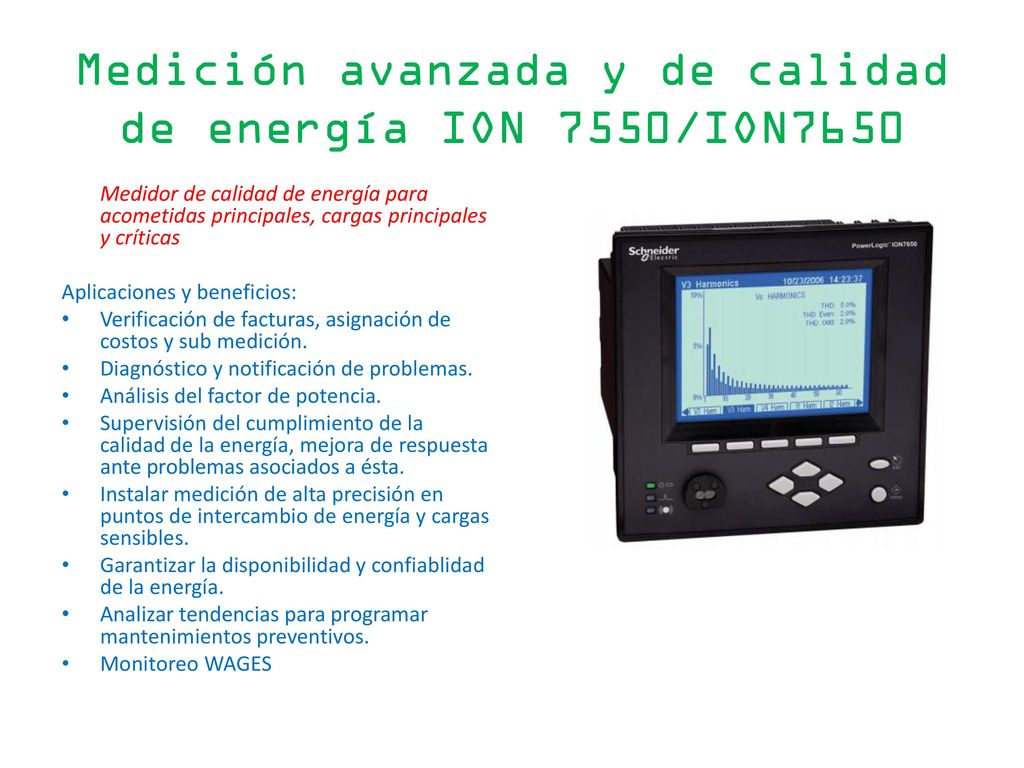

Medidor de calidad de energía para acometidas principales, cargas principales y críticas Aplicaciones y beneficios: Verificación de facturas, asignación de costos y sub medición. Diagnóstico y notificación de problemas. Análisis del factor de potencia. Supervisión del cumplimiento de la calidad de la energía, mejora de respuesta ante problemas asociados a ésta. Instalar medición de alta precisión en puntos de intercambio de energía y cargas sensibles. Garantizar la disponibilidad y confiablidad de la energía. Analizar tendencias para programar mantenimientos preventivos. Monitoreo WAGES

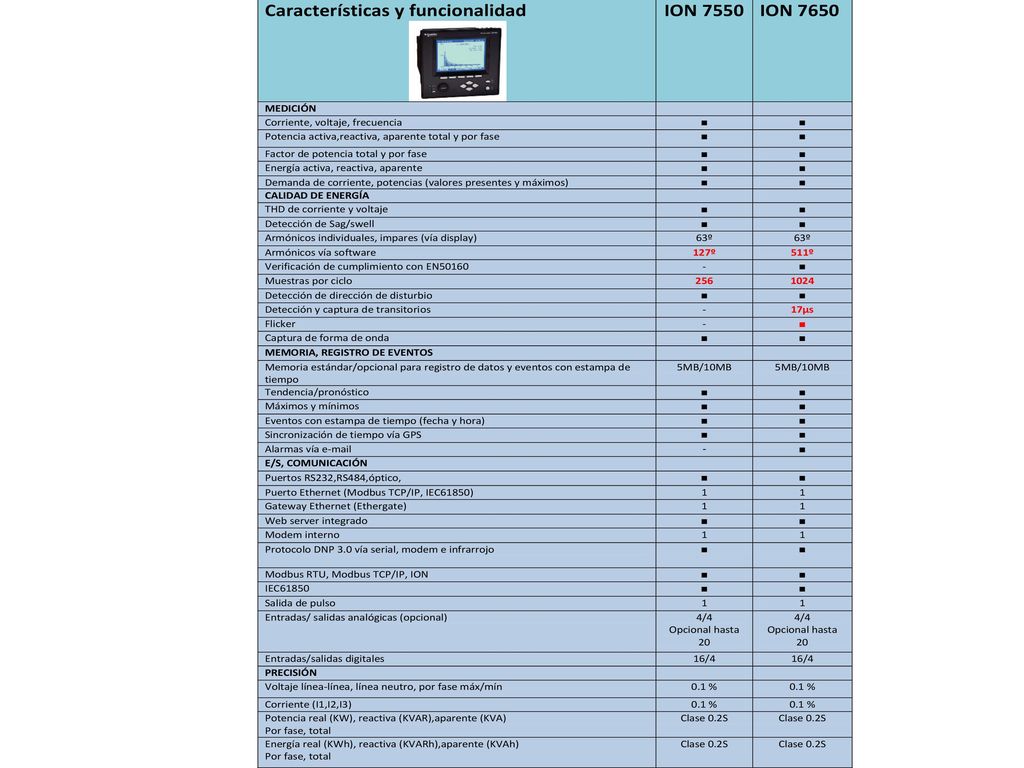

20

21 Vista frontal

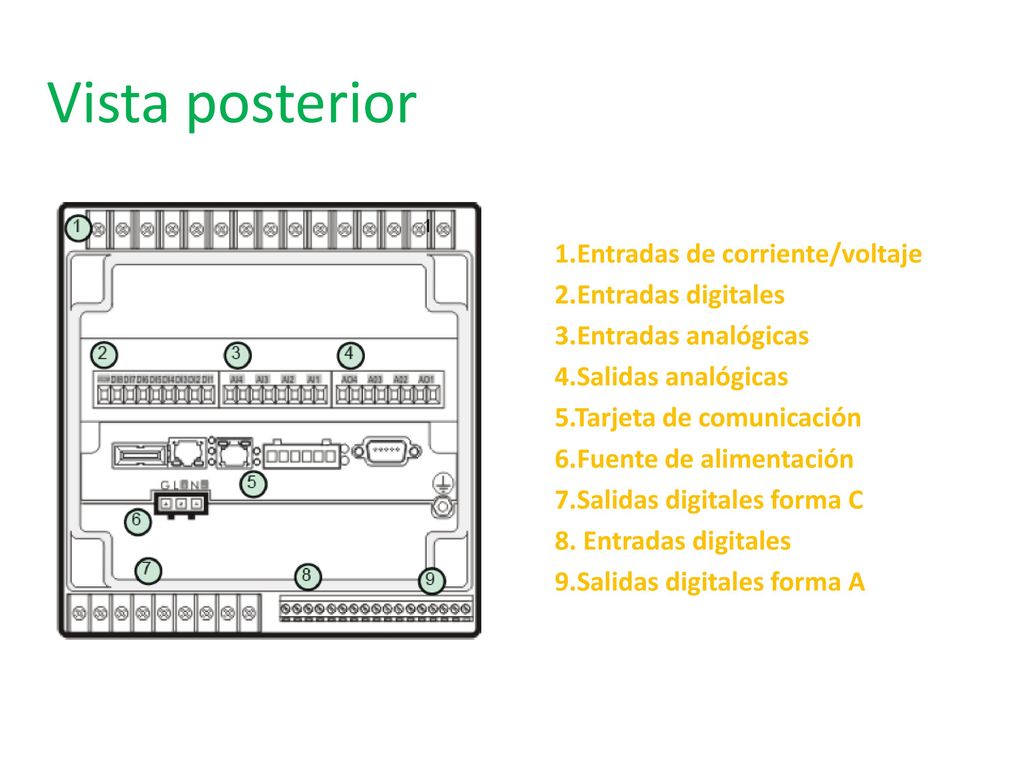

22 Vista posterior 1.Entradas de corriente/voltaje 2.Entradas digitales
3.Entradas analógicas 4.Salidas analógicas 5.Tarjeta de comunicación 6.Fuente de alimentación 7.Salidas digitales forma C 8. Entradas digitales 9.Salidas digitales forma A

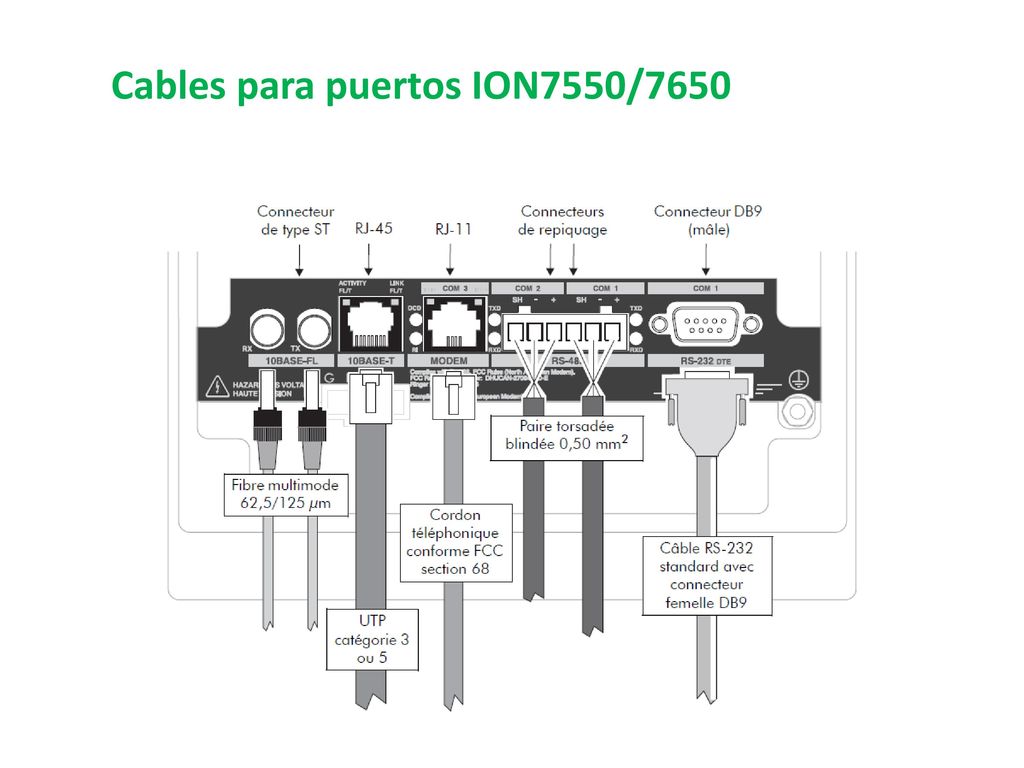

23 Cables para puertos ION7550/7650

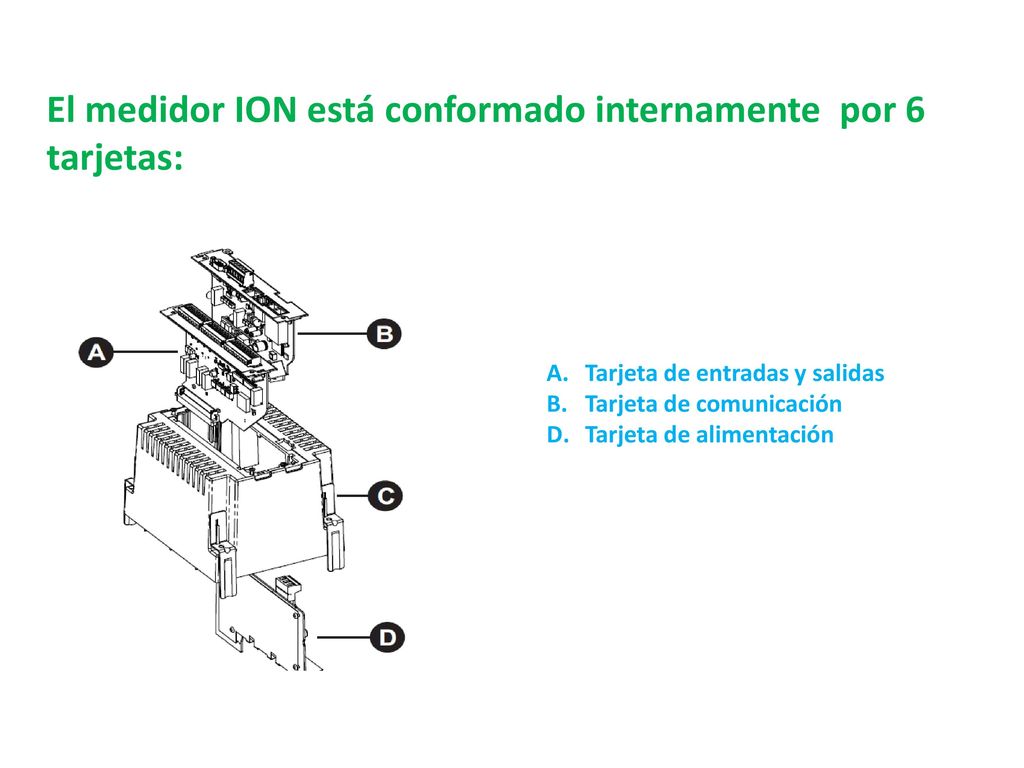

24 El medidor ION está conformado internamente por 6 tarjetas:
Tarjeta de entradas y salidas Tarjeta de comunicación Tarjeta de alimentación

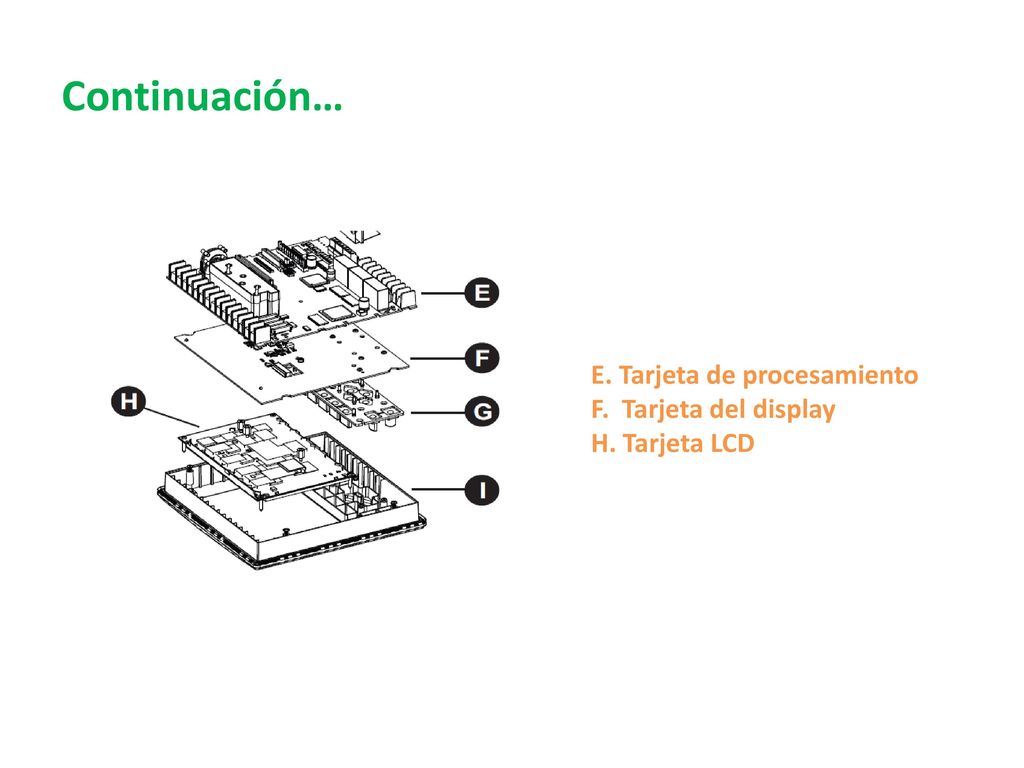

25 Continuación… E. Tarjeta de procesamiento F. Tarjeta del display
H. Tarjeta LCD

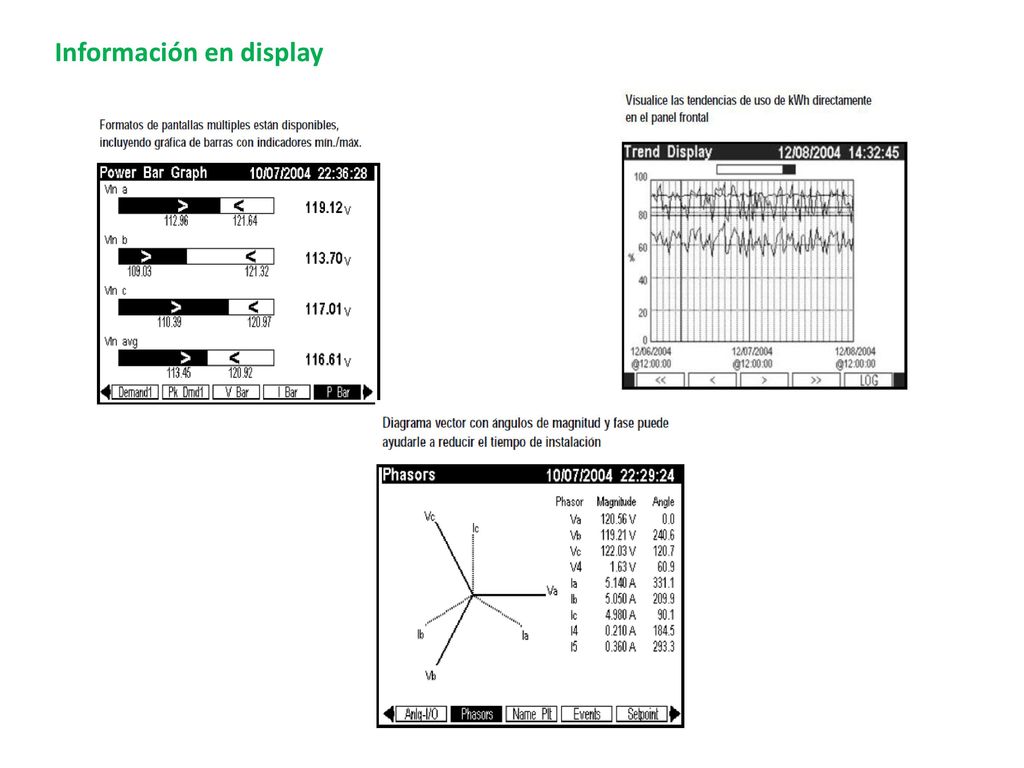

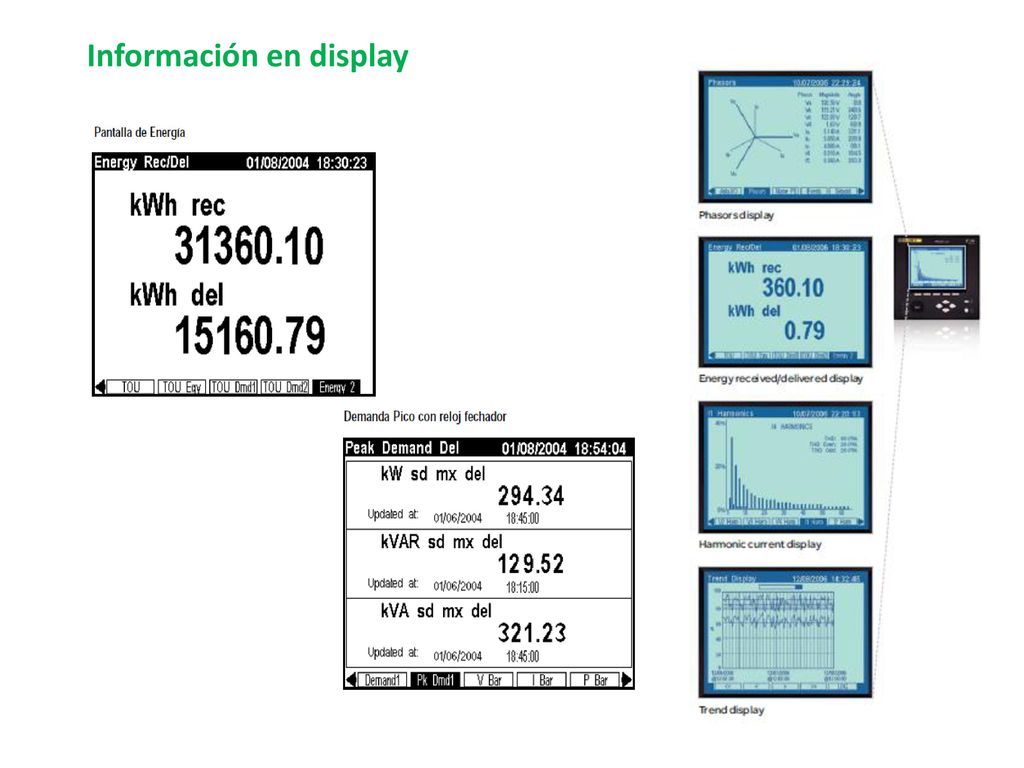

26 Información en display

27 Información en display

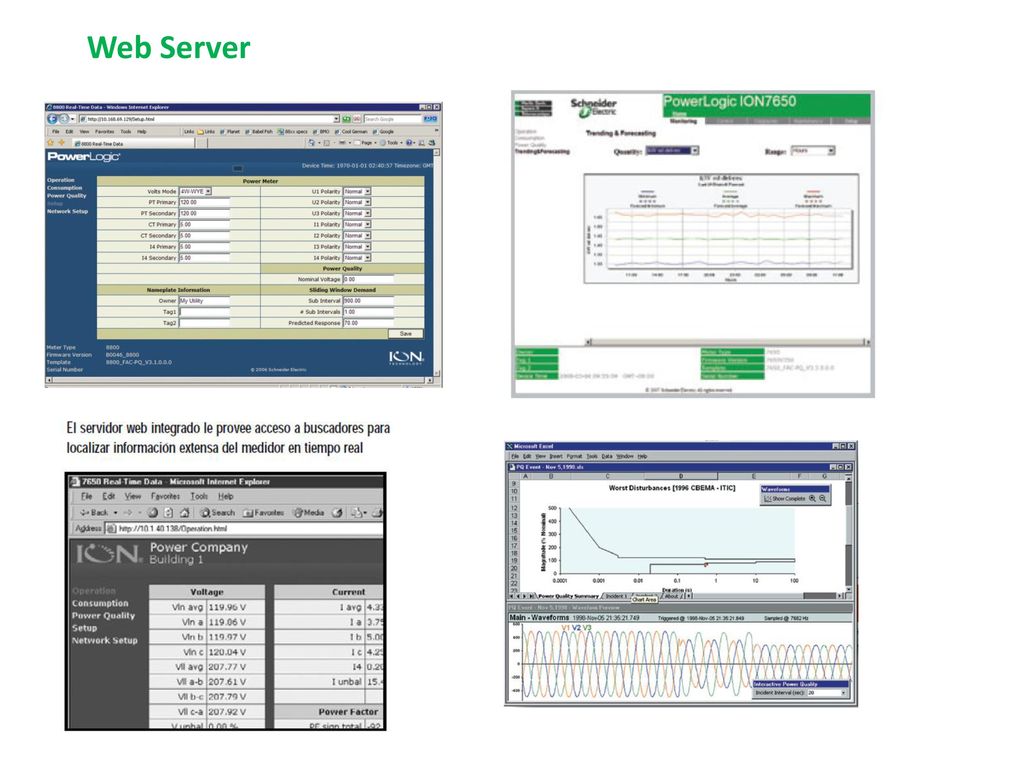

28 Web Server

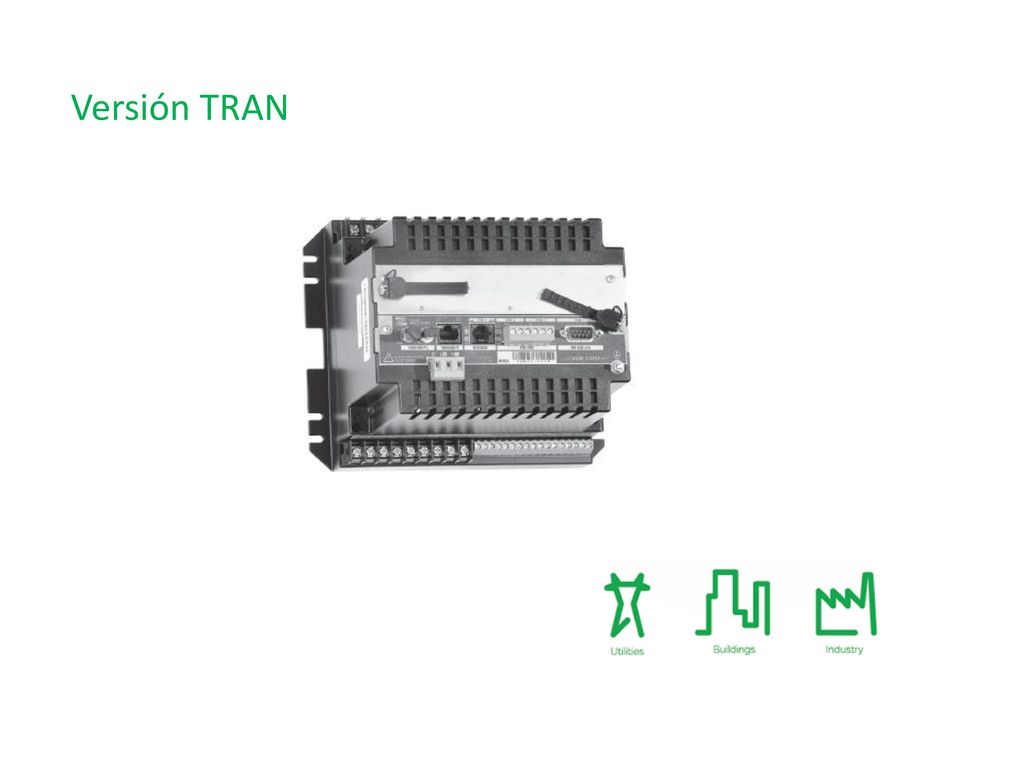

29 Versión TRAN

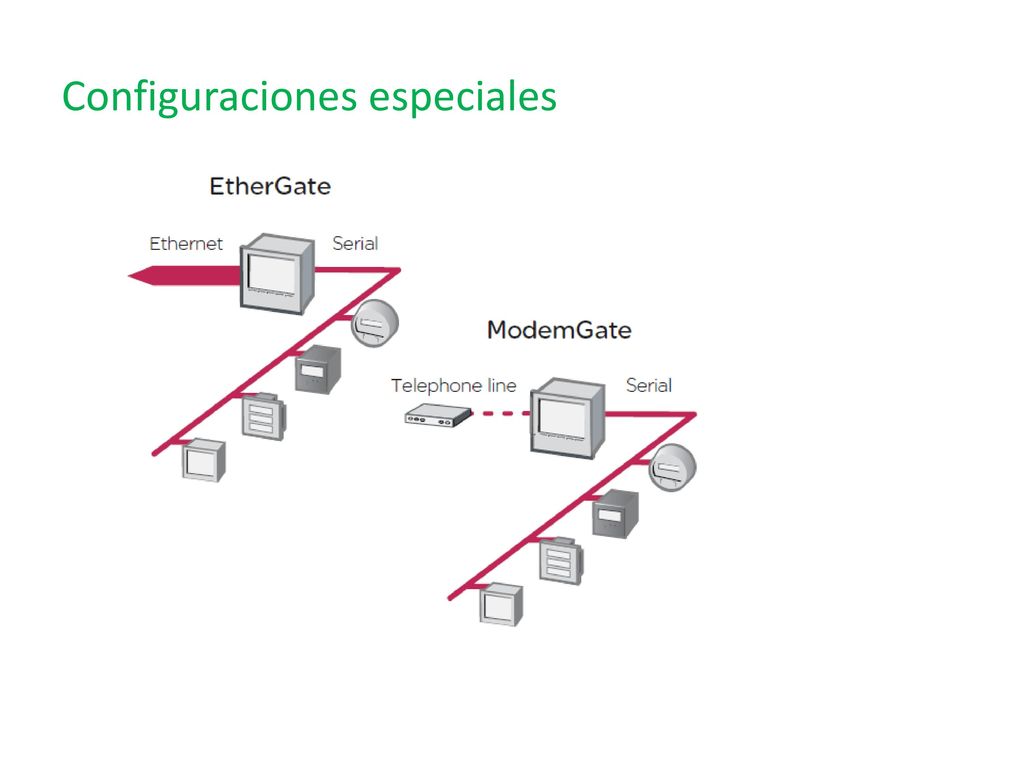

30 Configuraciones especiales

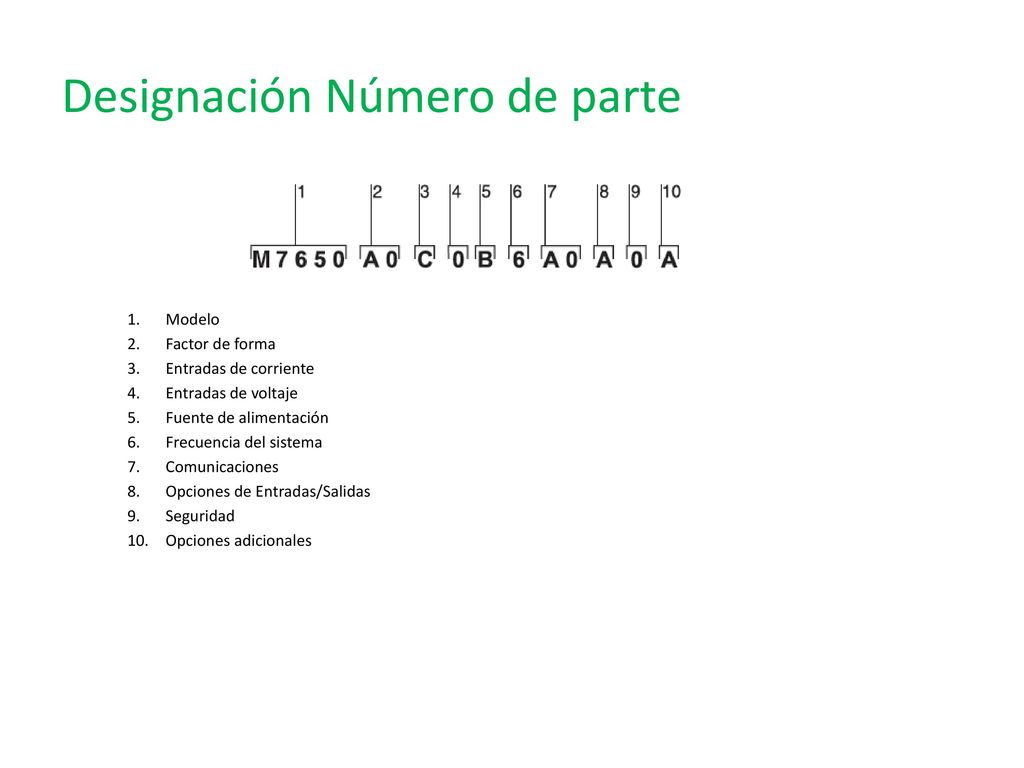

31 Designación Número de parte
Modelo Factor de forma Entradas de corriente Entradas de voltaje Fuente de alimentación Frecuencia del sistema Comunicaciones Opciones de Entradas/Salidas Seguridad Opciones adicionales

32 Asignación de catálogo

33 Tarjetas comm ION 75XX/76XX Accessories

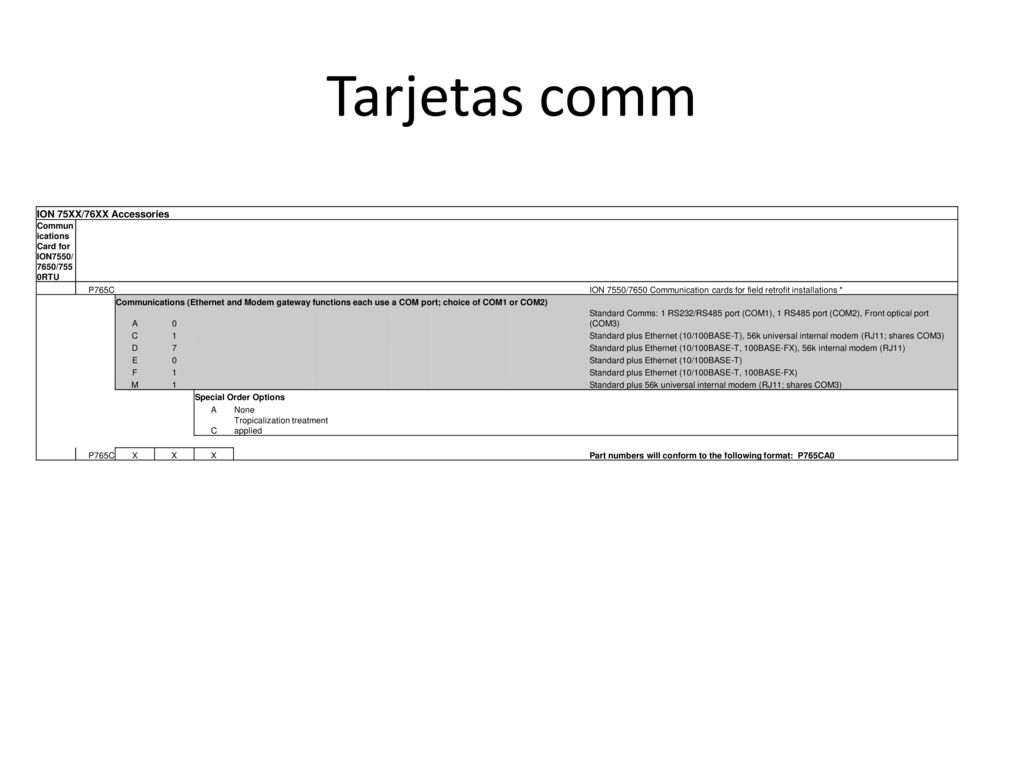

Communications Card for ION7550/7650/7550RTU P765C ION 7550/7650 Communication cards for field retrofit installations * Communications (Ethernet and Modem gateway functions each use a COM port; choice of COM1 or COM2) A Standard Comms: 1 RS232/RS485 port (COM1), 1 RS485 port (COM2), Front optical port (COM3) C 1 Standard plus Ethernet (10/100BASE-T), 56k universal internal modem (RJ11; shares COM3) D 7 Standard plus Ethernet (10/100BASE-T, 100BASE-FX), 56k internal modem (RJ11) E Standard plus Ethernet (10/100BASE-T) F Standard plus Ethernet (10/100BASE-T, 100BASE-FX) M Standard plus 56k universal internal modem (RJ11; shares COM3) Special Order Options None Tropicalization treatment applied X Part numbers will conform to the following format: P765CA0

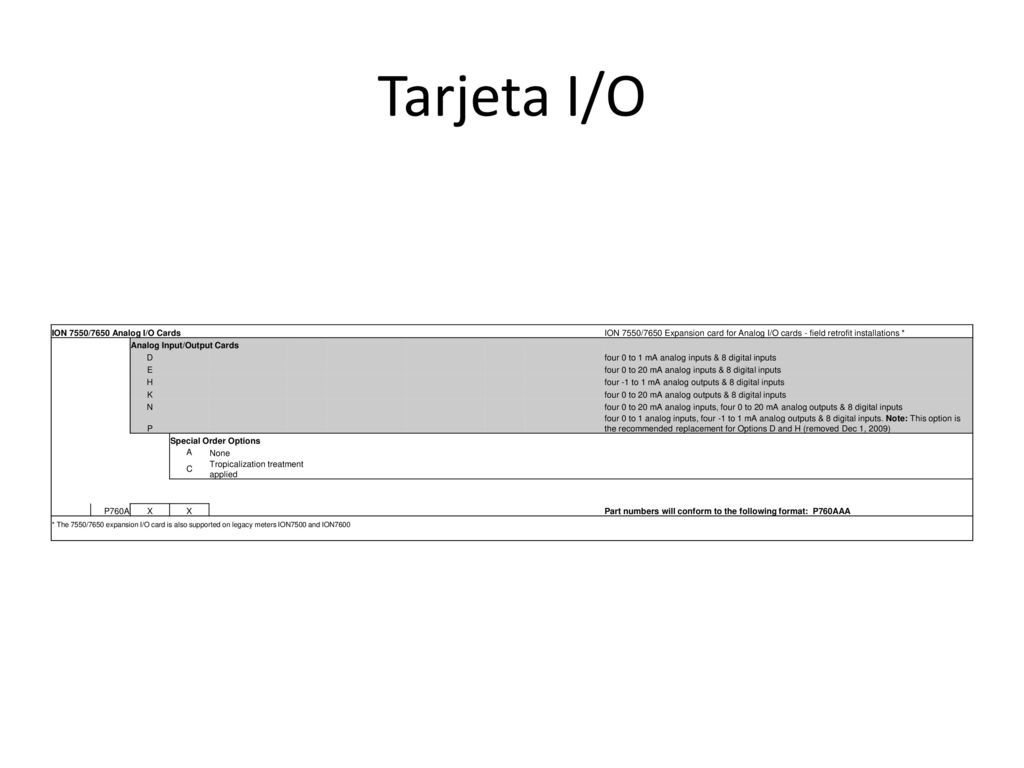

34 Tarjeta I/O ION 7550/7650 Analog I/O Cards
ION 7550/7650 Expansion card for Analog I/O cards - field retrofit installations * Analog Input/Output Cards D four 0 to 1 mA analog inputs & 8 digital inputs E four 0 to 20 mA analog inputs & 8 digital inputs H four -1 to 1 mA analog outputs & 8 digital inputs K four 0 to 20 mA analog outputs & 8 digital inputs N four 0 to 20 mA analog inputs, four 0 to 20 mA analog outputs & 8 digital inputs P four 0 to 1 analog inputs, four -1 to 1 mA analog outputs & 8 digital inputs. Note: This option is the recommended replacement for Options D and H (removed Dec 1, 2009) Special Order Options A None C Tropicalization treatment applied P760A X Part numbers will conform to the following format: P760AAA * The 7550/7650 expansion I/O card is also supported on legacy meters ION7500 and ION7600

35 Compatible con Software de Monitoreo
PME Power Monitoring Expert 7.2 PSE Power Scada Expert

36 Certificaciones ION7650/7550

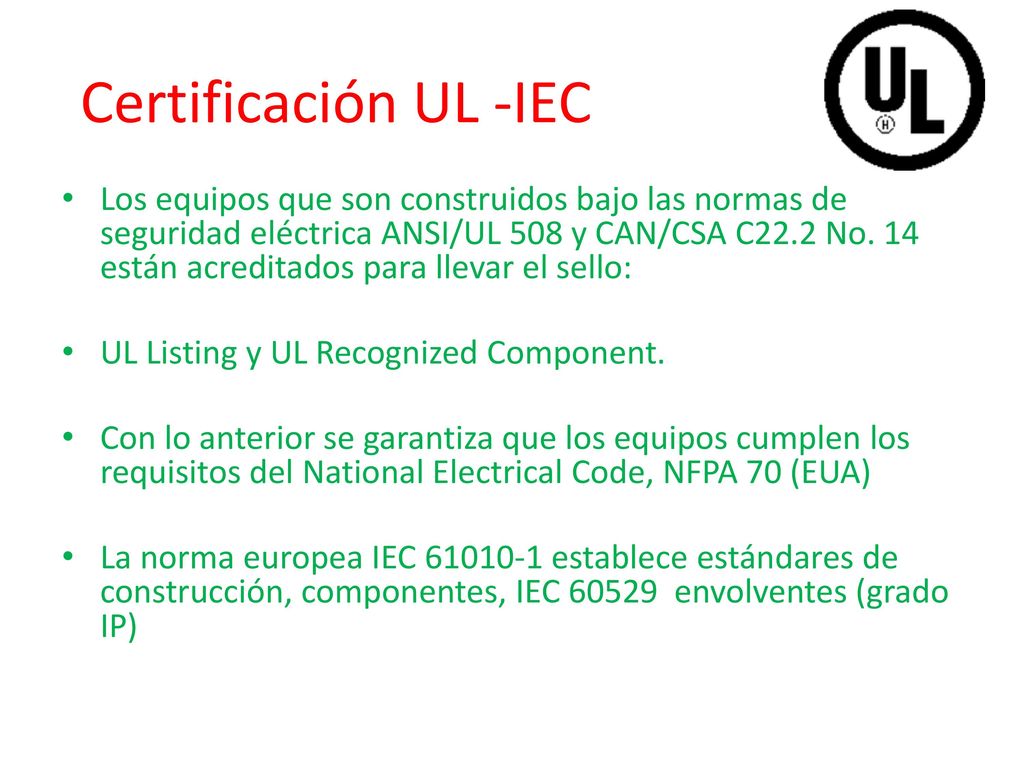

37 Certificación UL -IEC Los equipos que son construidos bajo las normas de seguridad eléctrica ANSI/UL 508 y CAN/CSA C22.2 No. 14 están acreditados para llevar el sello: UL Listing y UL Recognized Component. Con lo anterior se garantiza que los equipos cumplen los requisitos del National Electrical Code, NFPA 70 (EUA) La norma europea IEC establece estándares de construcción, componentes, IEC envolventes (grado IP)

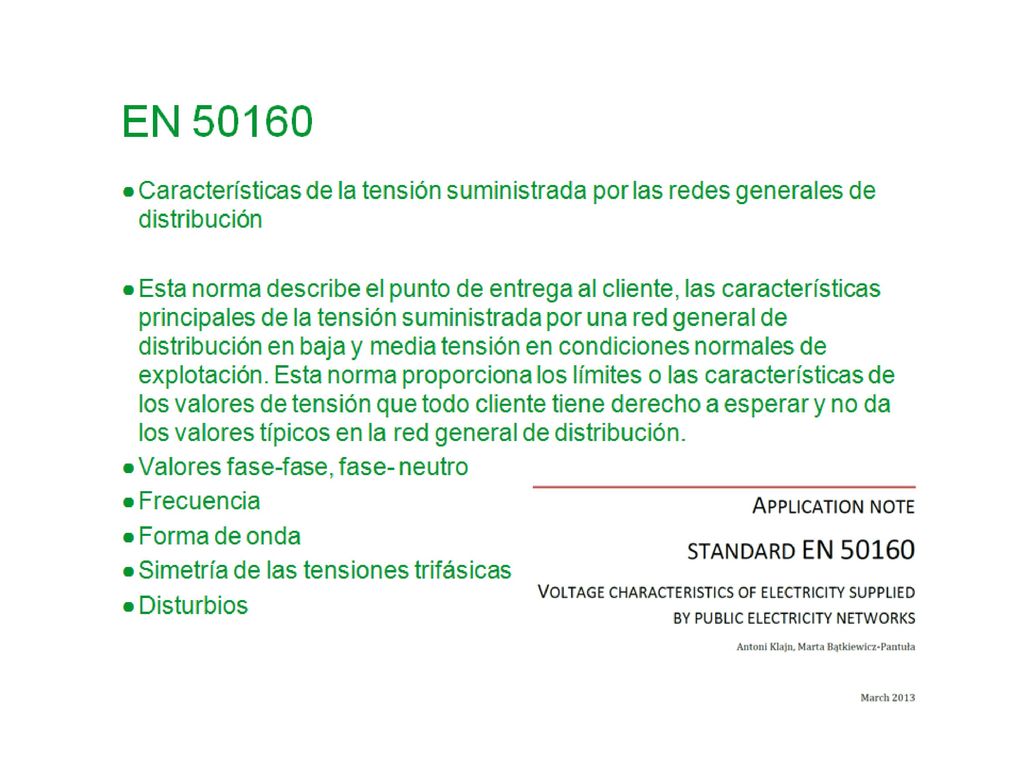

38

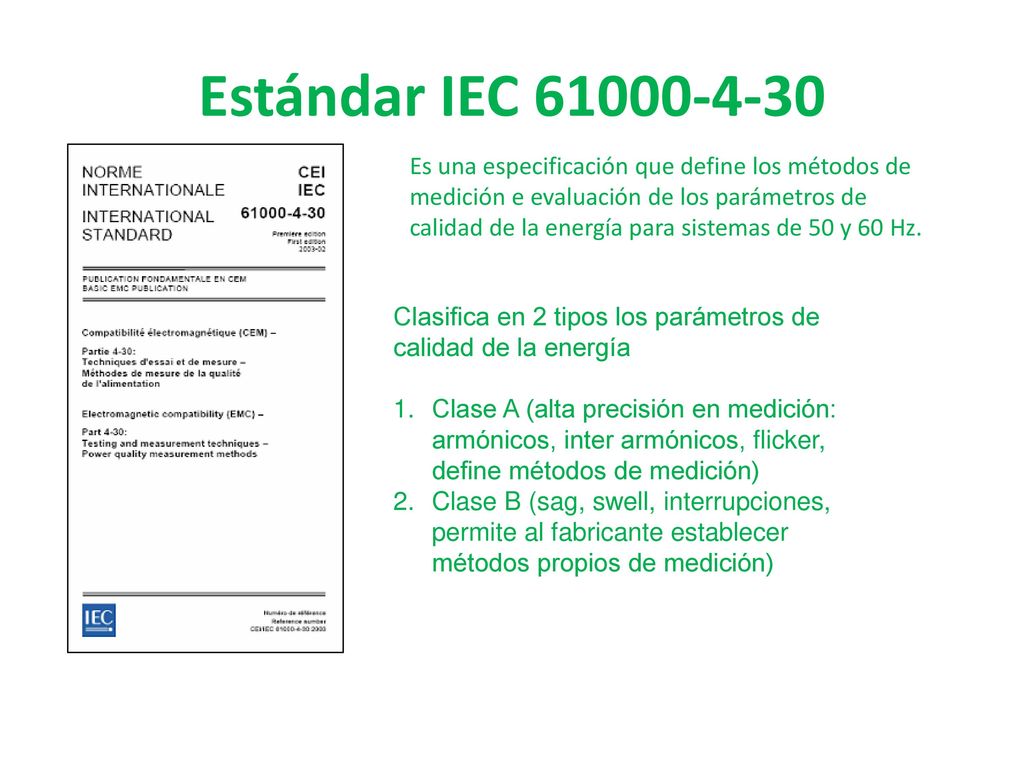

39 Estándar IEC Es una especificación que define los métodos de medición e evaluación de los parámetros de calidad de la energía para sistemas de 50 y 60 Hz. Clasifica en 2 tipos los parámetros de calidad de la energía Clase A (alta precisión en medición: armónicos, inter armónicos, flicker, define métodos de medición) Clase B (sag, swell, interrupciones, permite al fabricante establecer métodos propios de medición)

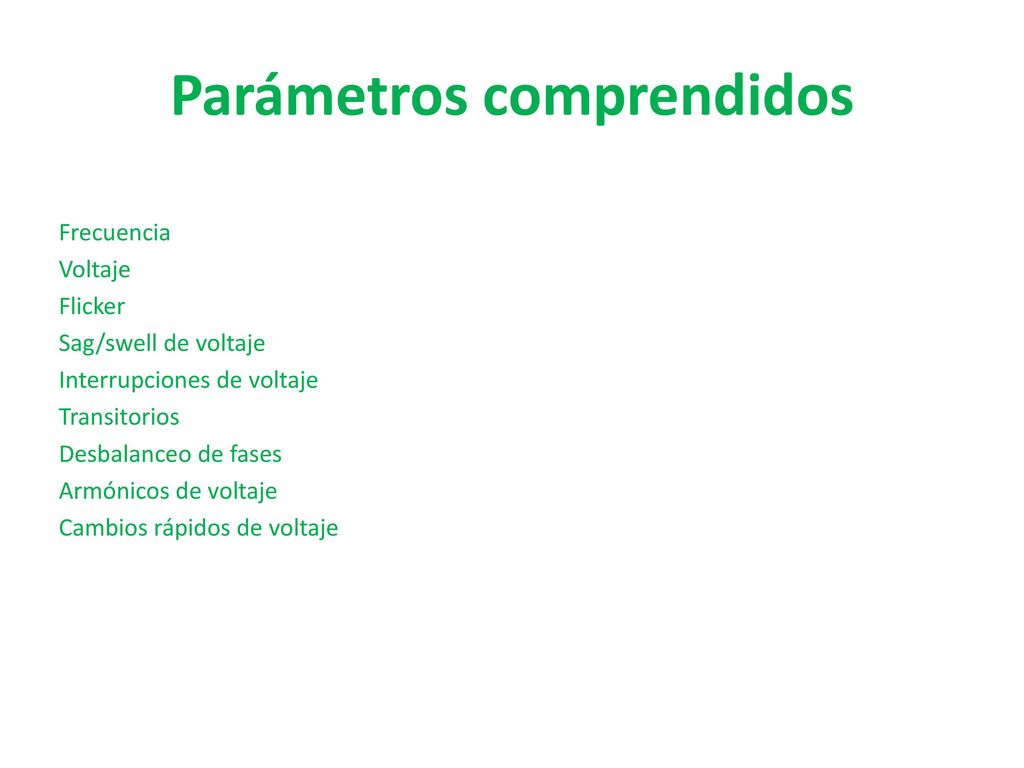

40 Parámetros comprendidos
Frecuencia Voltaje Flicker Sag/swell de voltaje Interrupciones de voltaje Transitorios Desbalanceo de fases Armónicos de voltaje Cambios rápidos de voltaje

41 CLIENTES DE ION y software PME7.2

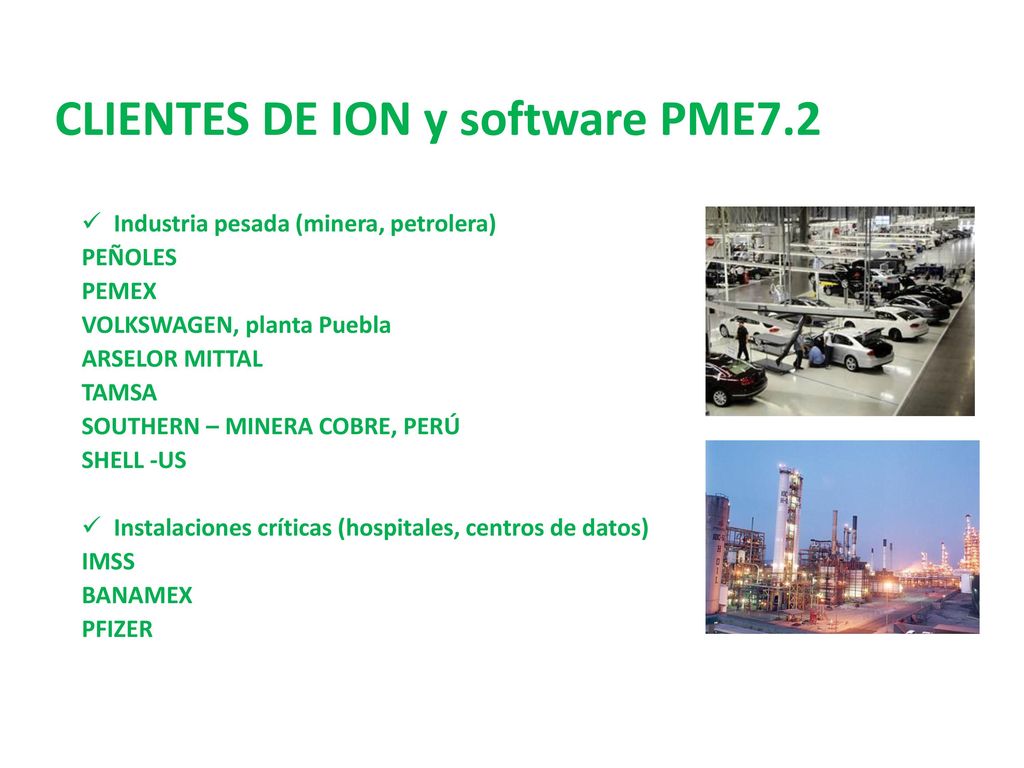

Industria pesada (minera, petrolera) PEÑOLES PEMEX VOLKSWAGEN, planta Puebla ARSELOR MITTAL TAMSA SOUTHERN – MINERA COBRE, PERÚ SHELL -US Instalaciones críticas (hospitales, centros de datos) IMSS BANAMEX PFIZER

42

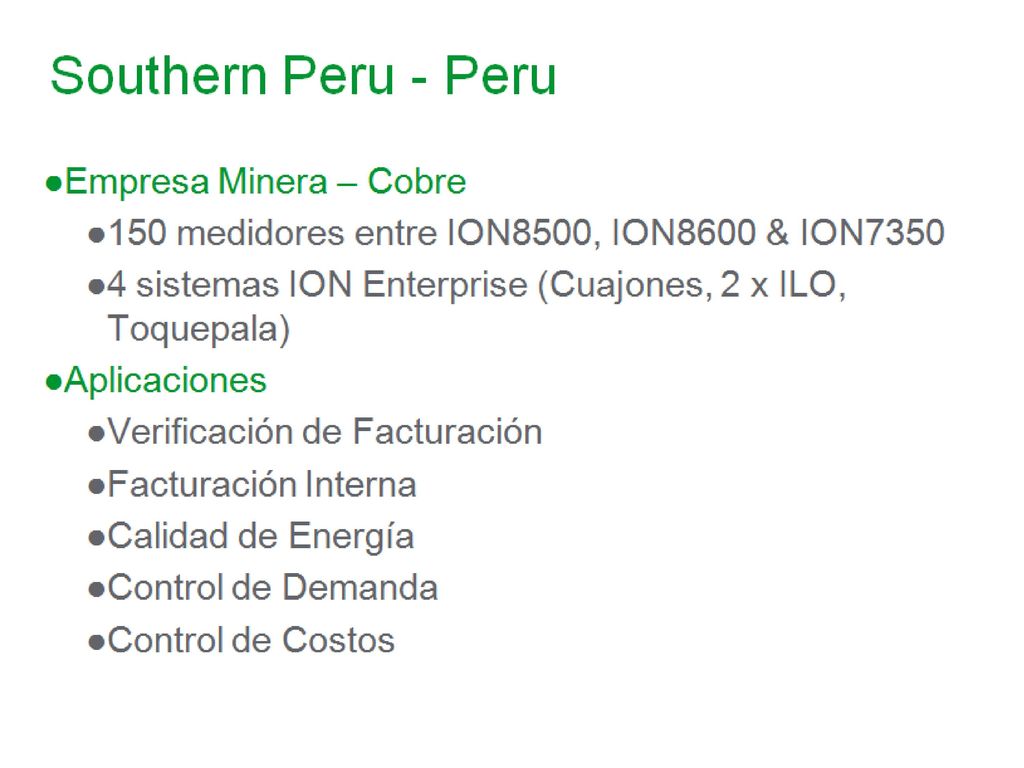

43 Southern Peru - Peru Empresa Minera – Cobre

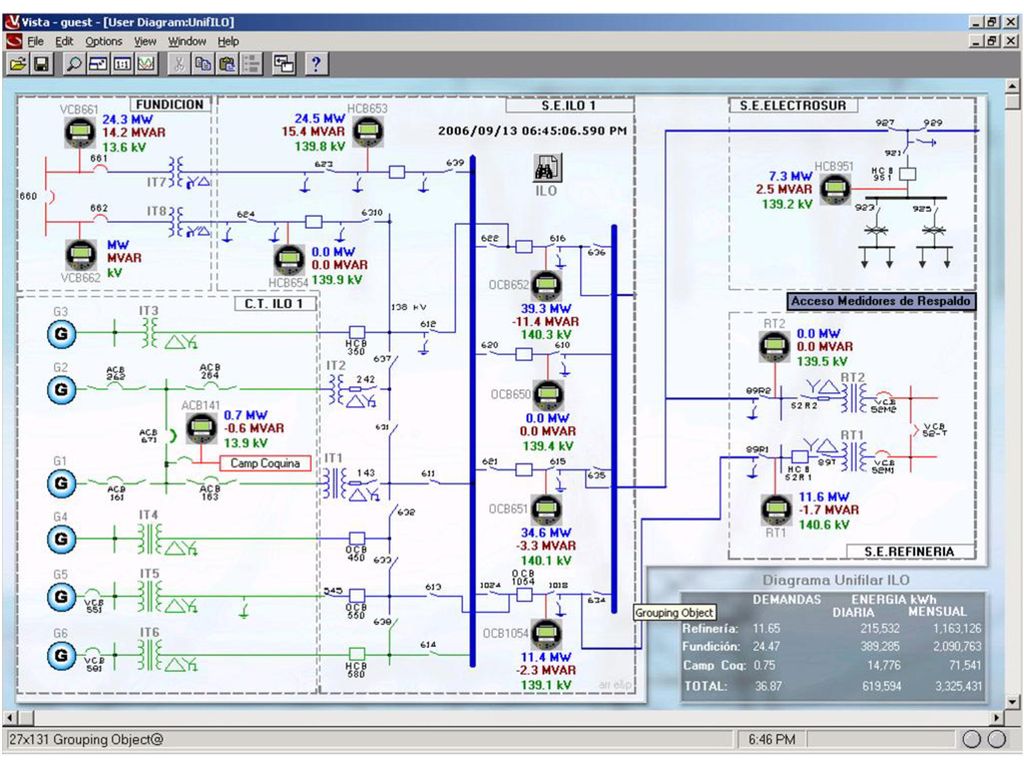

150 medidores entre ION8500, ION8600 & ION7350 4 sistemas ION Enterprise (Cuajones, 2 x ILO, Toquepala) Aplicaciones Verificación de Facturación Facturación Interna Calidad de Energía Control de Demanda Control de Costos

44

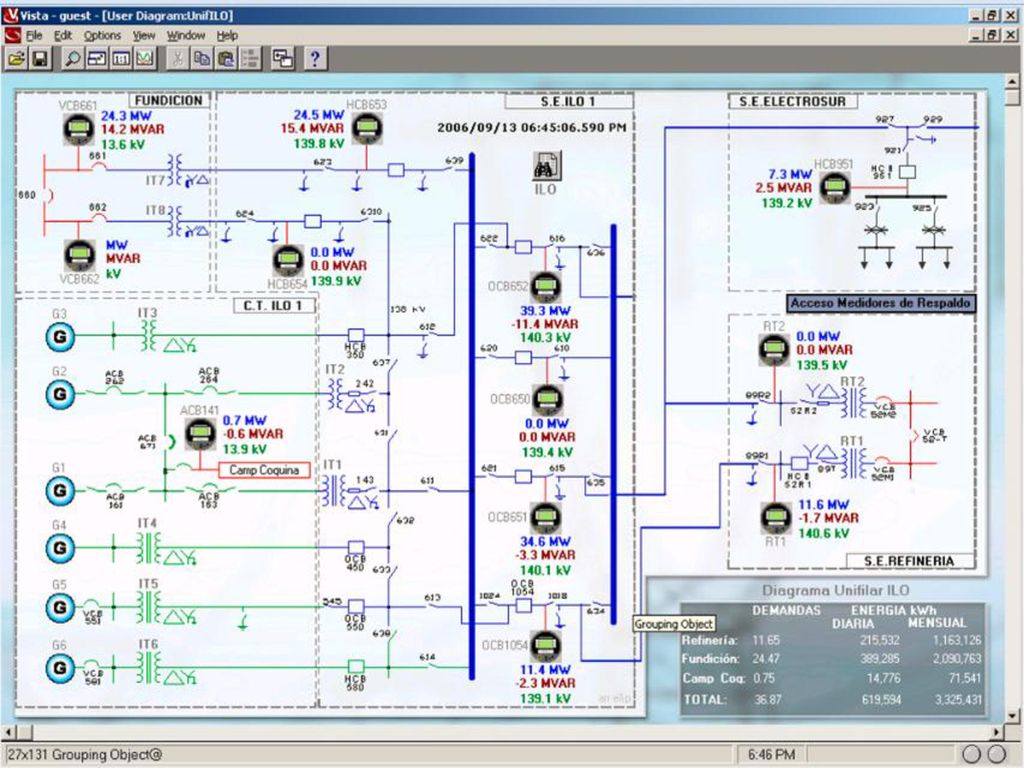

45

46 Utilities Enersur

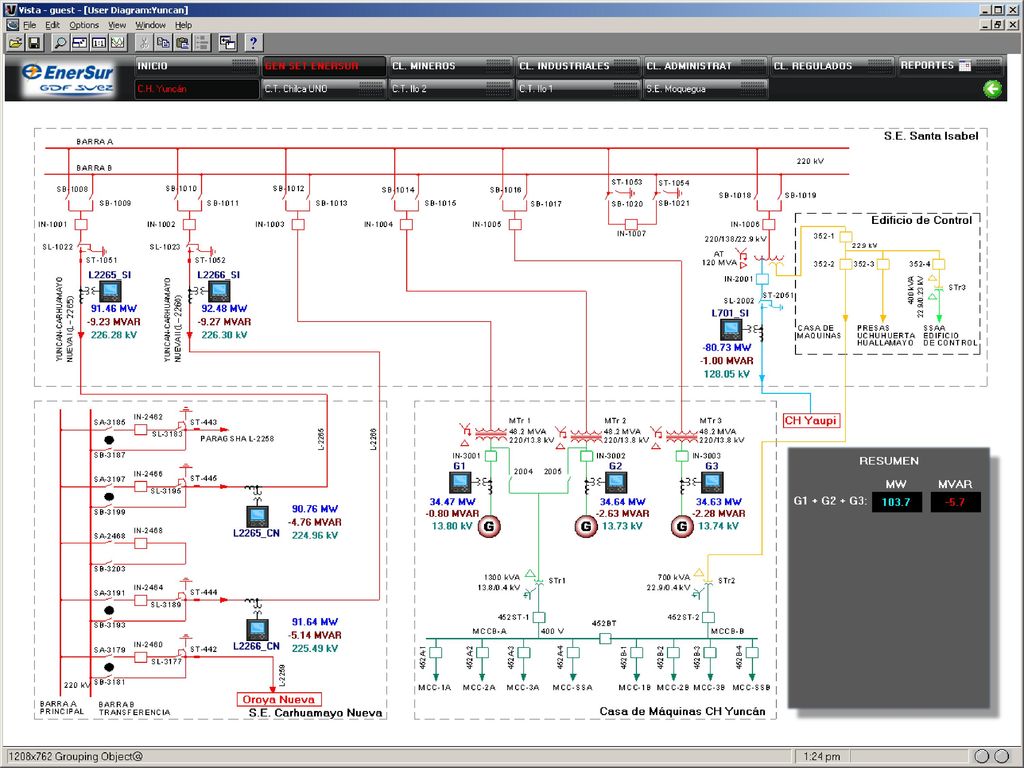

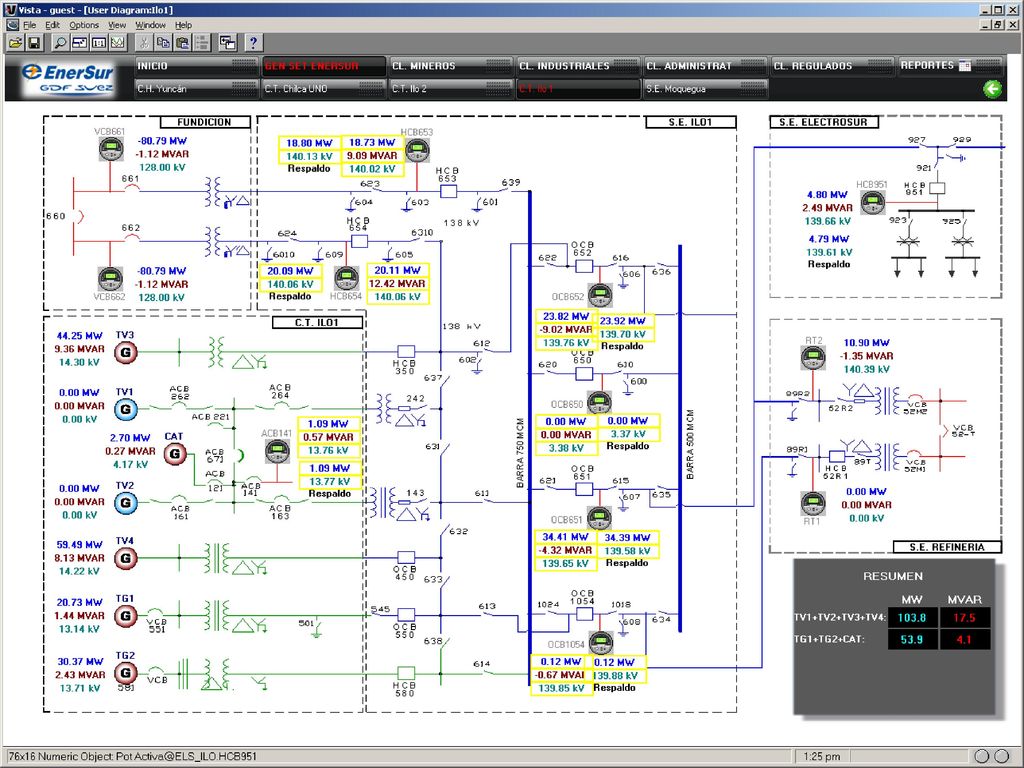

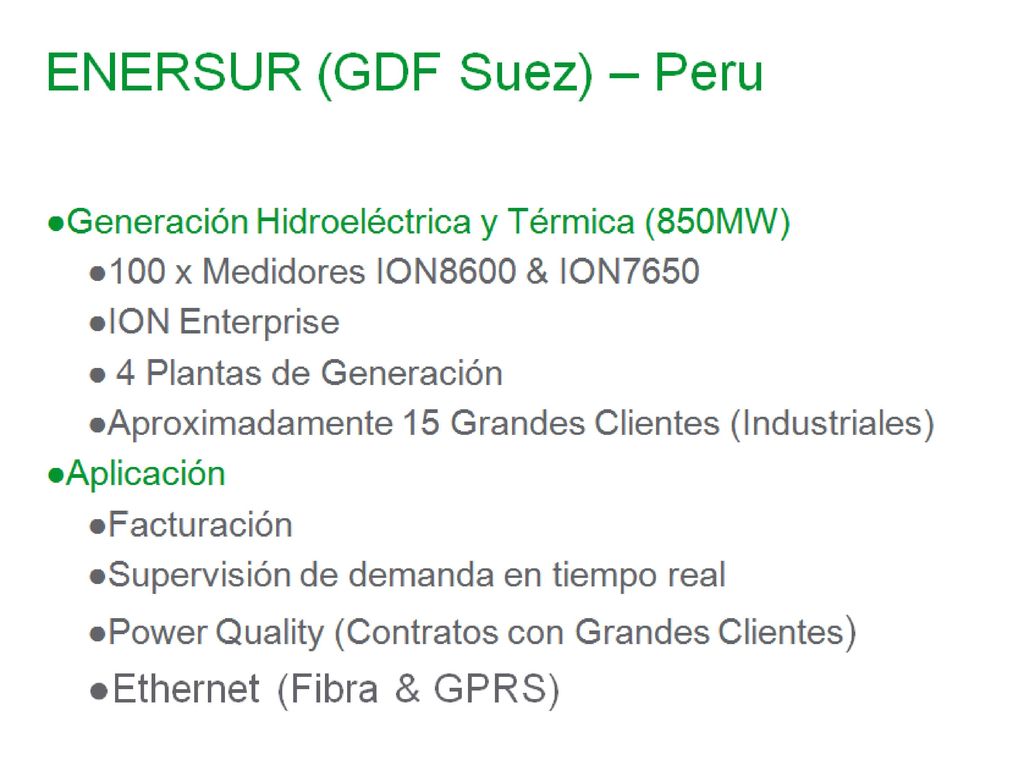

47 ENERSUR (GDF Suez) – Peru

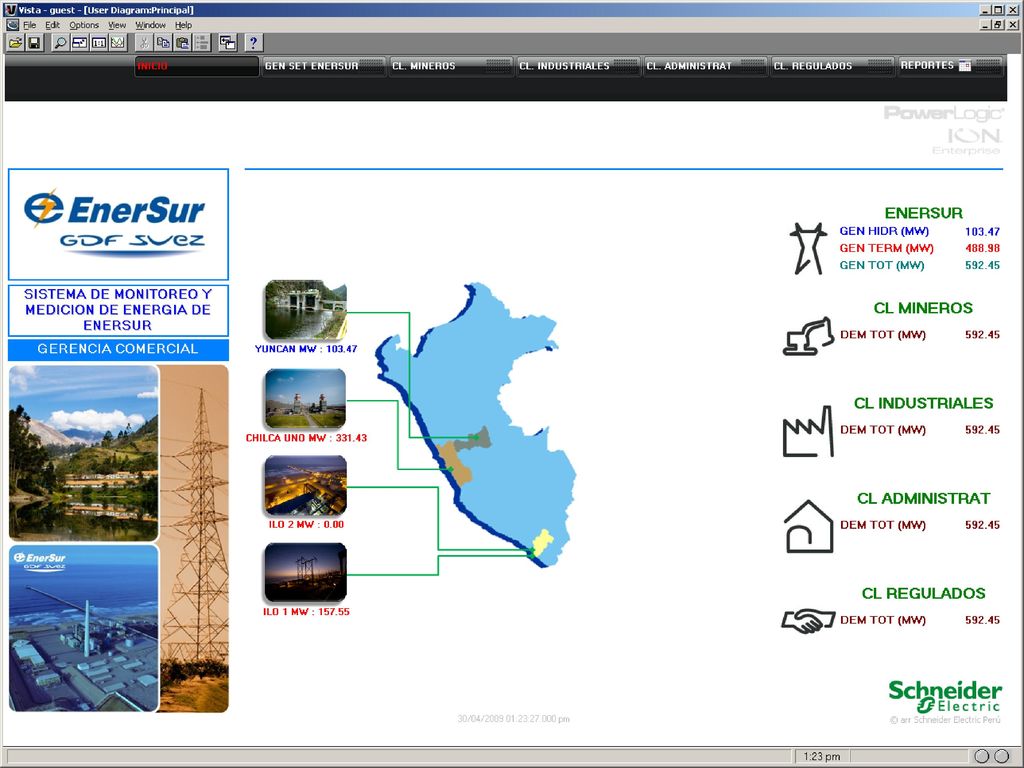

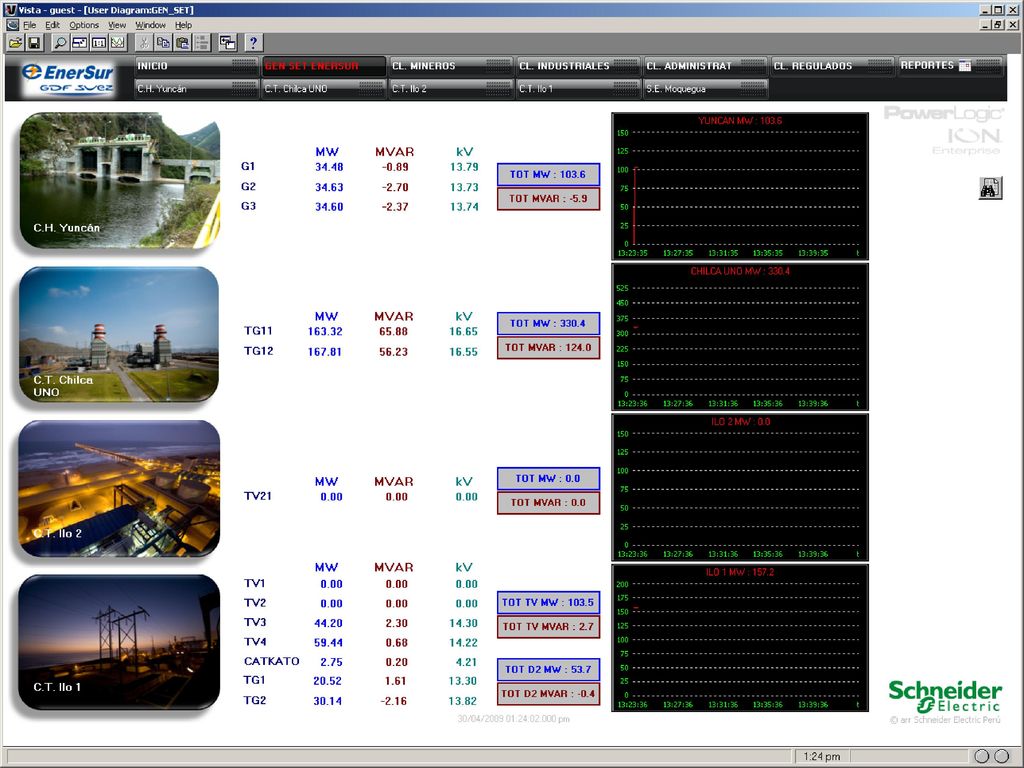

Generación Hidroeléctrica y Térmica (850MW) 100 x Medidores ION8600 & ION7650 ION Enterprise 4 Plantas de Generación Aproximadamente 15 Grandes Clientes (Industriales) Aplicación Facturación Supervisión de demanda en tiempo real Power Quality (Contratos con Grandes Clientes) Ethernet (Fibra & GPRS)
