1 MEDICIÓN E INSTRUMENTACIÓN

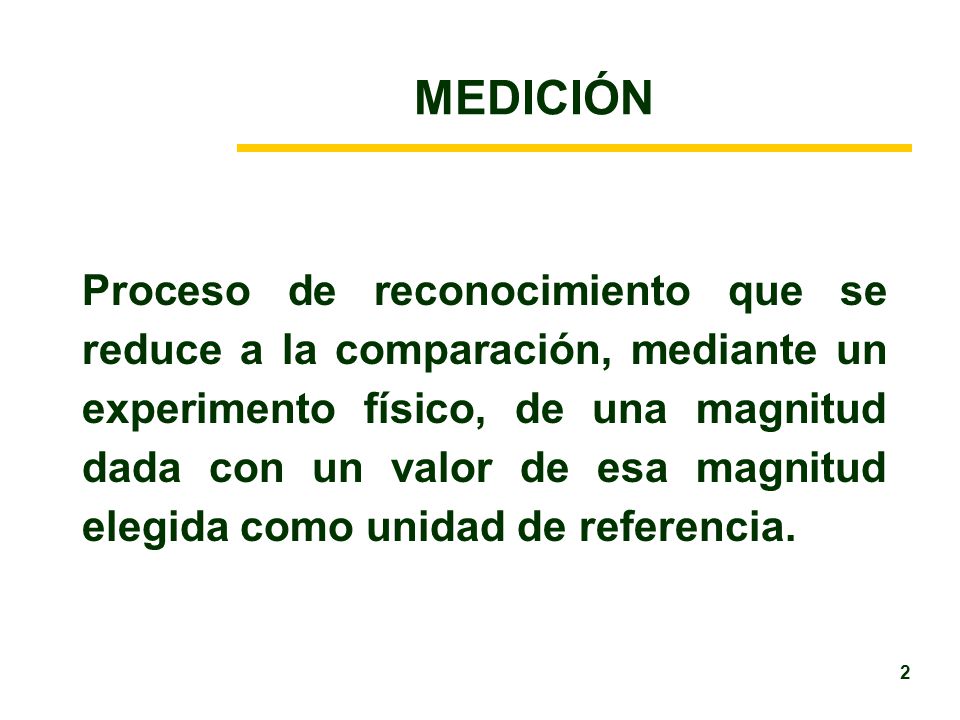

2 MEDICIÓN Proceso de reconocimiento que se reduce a la comparación, mediante un experimento físico, de una magnitud dada con un valor de esa magnitud elegida como unidad de referencia.

3 OBJETIVO DE LAS MEDICIONES
Desde el punto de vista de la eficiencia energética, los objetivos de las mediciones son: Conocer la demanda total a través del diagrama de carga de la planta. Conocer el consumo por áreas específicas relacionadas con la producción y determinar las condiciones operativas de los principales equipos.

4 METODOS DE MEDICIÓN Se clasifican en:
MÉTODO ESTACIONARIO.- Cuando existen instrumentos de medición permanentes o fijos. MÉTODO MANUAL.- Cuando se utilizan instrumentos de medición manual portátiles.

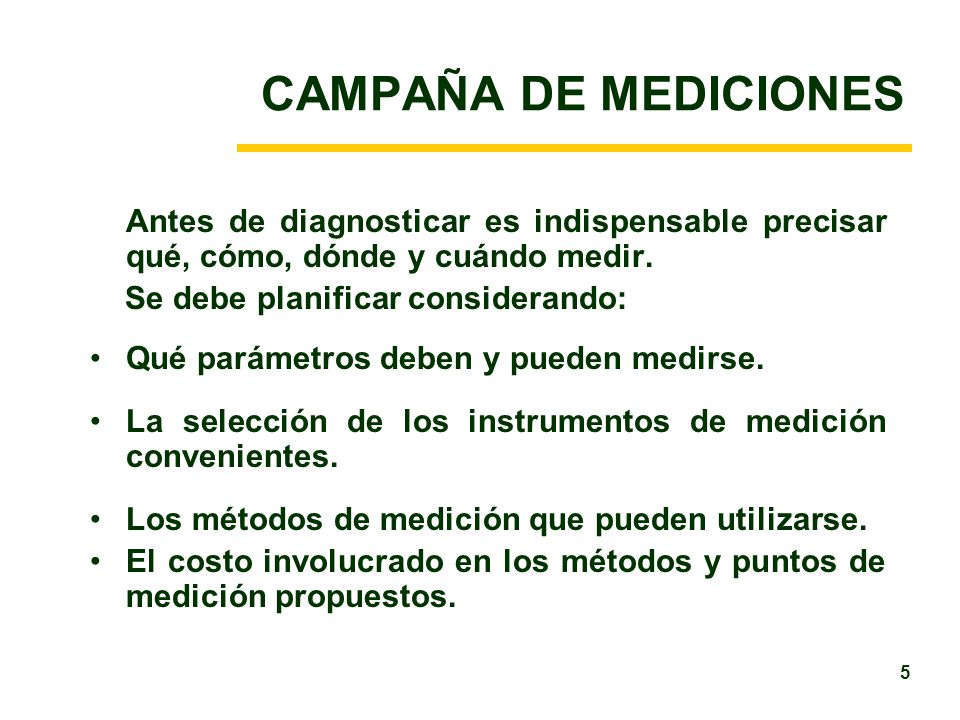

5 CAMPAÑA DE MEDICIONES Antes de diagnosticar es indispensable precisar qué, cómo, dónde y cuándo medir. Se debe planificar considerando: Qué parámetros deben y pueden medirse. La selección de los instrumentos de medición convenientes. Los métodos de medición que pueden utilizarse. El costo involucrado en los métodos y puntos de medición propuestos.

6 CAMPAÑA DE MEDICIONES Los requerimientos que deben ser cumplidos para un correcto planeamiento de la medición en un diagnóstico son: Áreas energéticamente importantes. Época más conveniente. Condiciones a representar durante la medición.

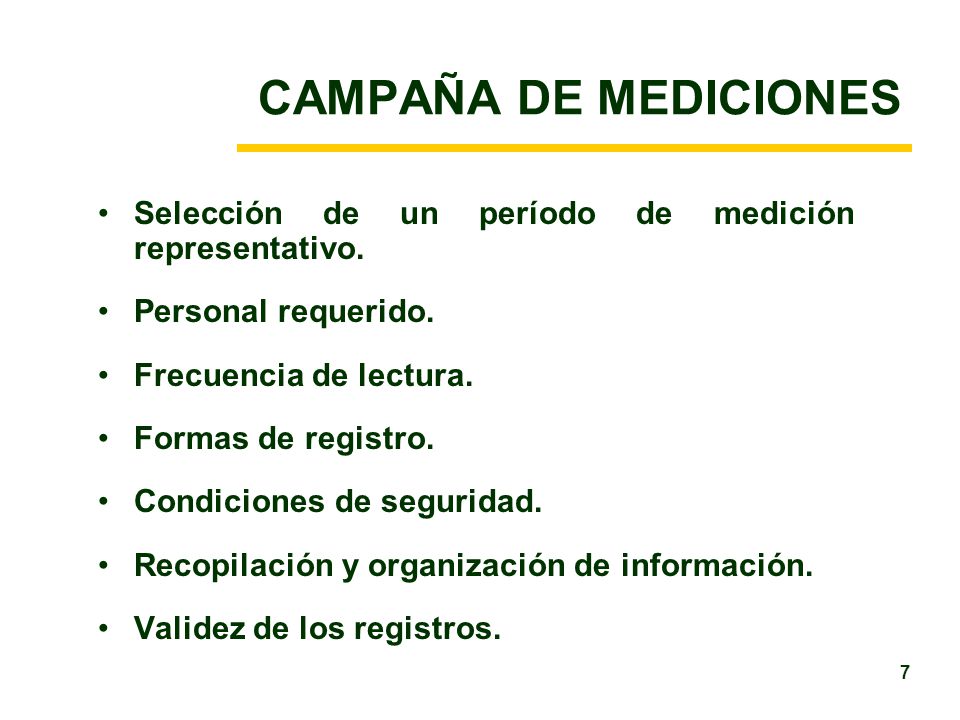

7 CAMPAÑA DE MEDICIONES Selección de un período de medición representativo. Personal requerido. Frecuencia de lectura. Formas de registro. Condiciones de seguridad. Recopilación y organización de información. Validez de los registros.

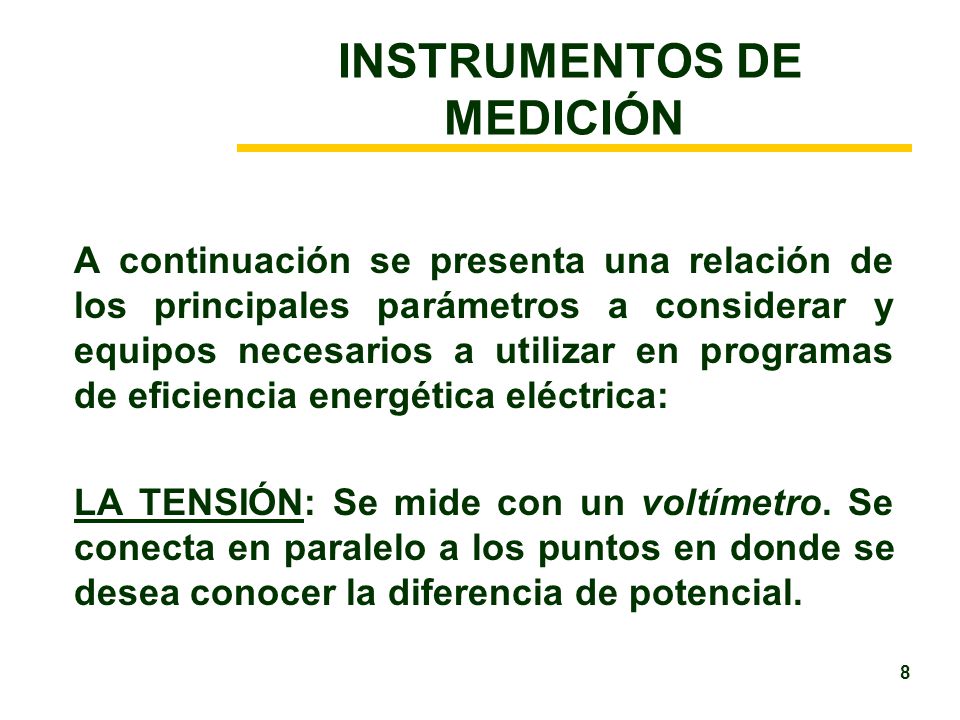

8 INSTRUMENTOS DE MEDICIÓN
A continuación se presenta una relación de los principales parámetros a considerar y equipos necesarios a utilizar en programas de eficiencia energética eléctrica: LA TENSIÓN: Se mide con un voltímetro. Se conecta en paralelo a los puntos en donde se desea conocer la diferencia de potencial.

9 INSTRUMENTOS DE MEDICIÓN
LA INTENSIDAD DE CORRIENTE : Se mide con el amperímetro. Se conecta en serie con el circuito. Para no efectuar desconexiones se utiliza una pinza amperimétrica. LA POTENCIA: Se mide con el vatímetro. Tiene una parte amperimétrica y una parte voltimétrica. Se conecta como un amperímetro y voltímetro simultáneamente.

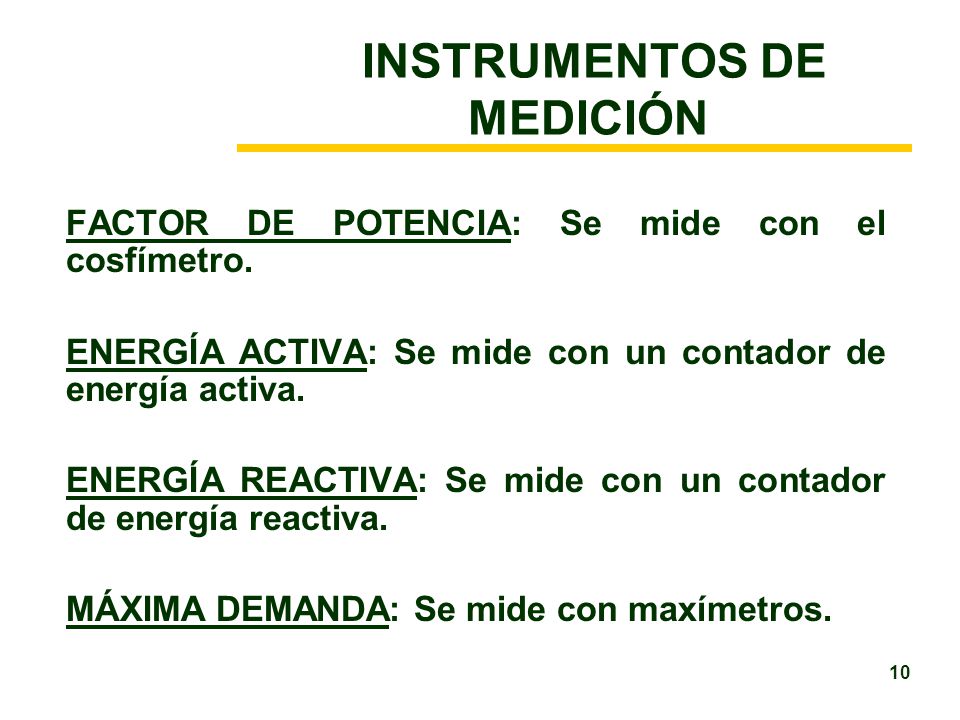

10 INSTRUMENTOS DE MEDICIÓN
FACTOR DE POTENCIA: Se mide con el cosfímetro. ENERGÍA ACTIVA: Se mide con un contador de energía activa. ENERGÍA REACTIVA: Se mide con un contador de energía reactiva. MÁXIMA DEMANDA: Se mide con maxímetros.

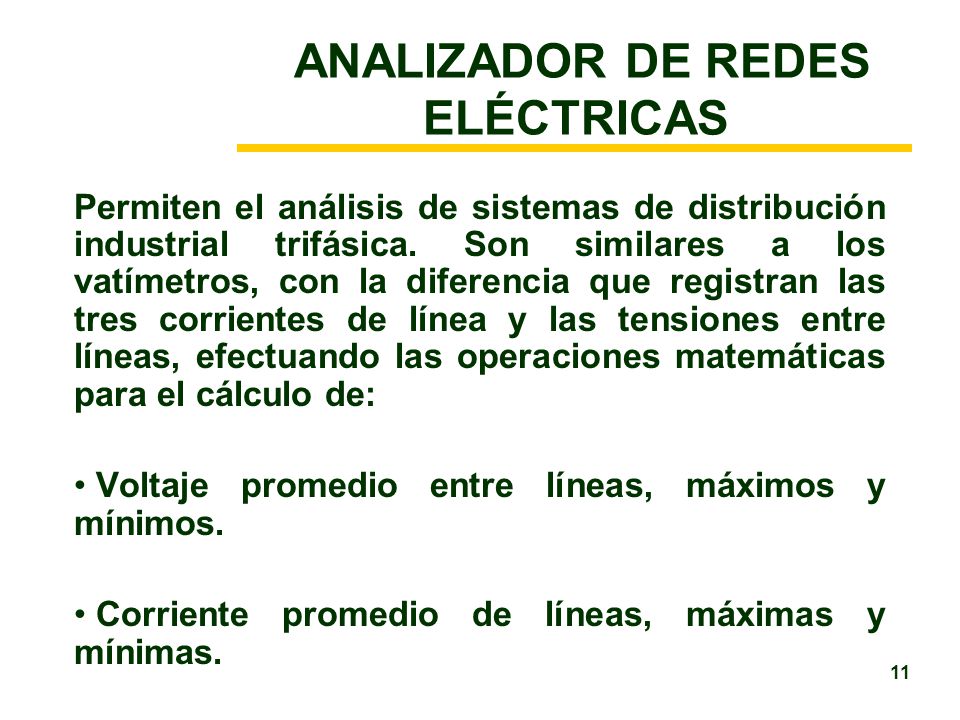

11 ANALIZADOR DE REDES ELÉCTRICAS
Permiten el análisis de sistemas de distribución industrial trifásica. Son similares a los vatímetros, con la diferencia que registran las tres corrientes de línea y las tensiones entre líneas, efectuando las operaciones matemáticas para el cálculo de: Voltaje promedio entre líneas, máximos y mínimos. Corriente promedio de líneas, máximas y mínimas.

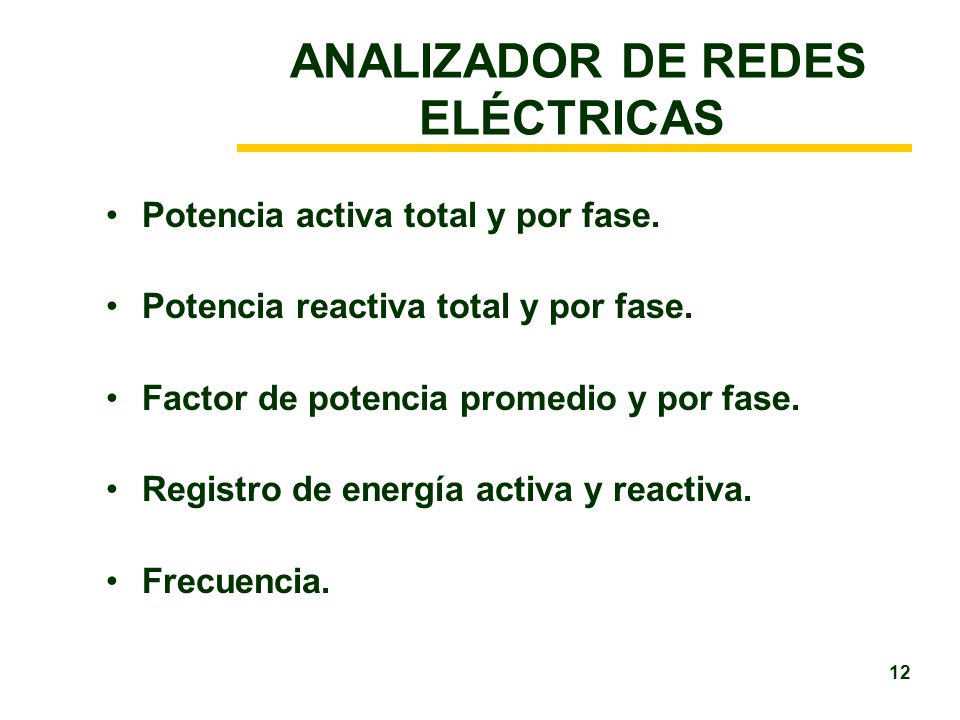

12 ANALIZADOR DE REDES ELÉCTRICAS
Potencia activa total y por fase. Potencia reactiva total y por fase. Factor de potencia promedio y por fase. Registro de energía activa y reactiva. Frecuencia.

13 ANALIZADOR DE REDES ELÉCTRICAS
En resumen, son los equipos más adecuados para la ejecución de Auditorias Energéticas por su versatilidad en la medición de las diversas variables eléctricas. Además tienen capacidades de registro que permiten llegar al análisis del consumo de energía de un sistema (planta industrial, edificio, etc.) ocurrido en periodos largos, ya que estos equipos permiten almacenar los parámetros medidos.

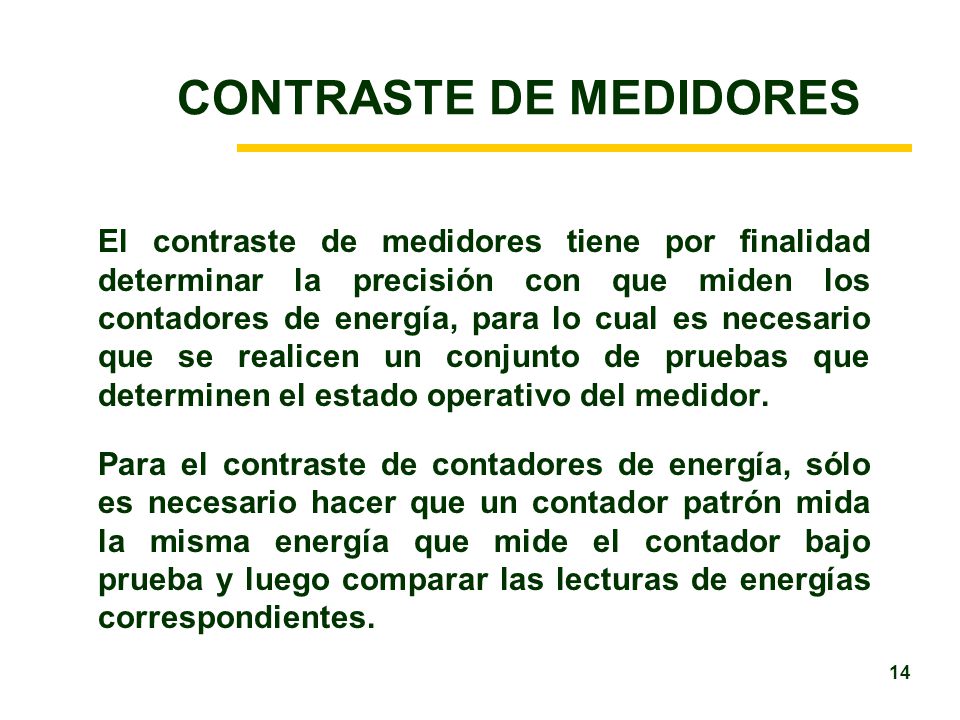

14 CONTRASTE DE MEDIDORES
El contraste de medidores tiene por finalidad determinar la precisión con que miden los contadores de energía, para lo cual es necesario que se realicen un conjunto de pruebas que determinen el estado operativo del medidor. Para el contraste de contadores de energía, sólo es necesario hacer que un contador patrón mida la misma energía que mide el contador bajo prueba y luego comparar las lecturas de energías correspondientes.

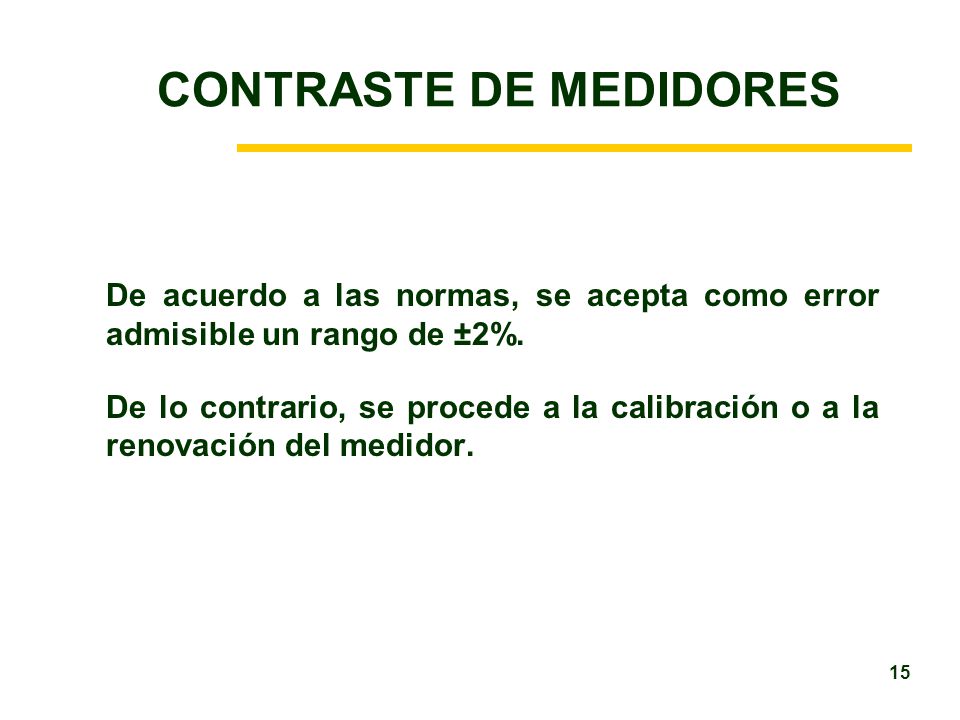

15 CONTRASTE DE MEDIDORES
De acuerdo a las normas, se acepta como error admisible un rango de ±2%. De lo contrario, se procede a la calibración o a la renovación del medidor.

16 PROCEDIMIENTO DE TOMA DE DATOS
1. MEDICIONES EN PARALELO CON LOS EQUIPOS DE MEDIDA Se tendrá en cuenta lo siguiente: Nivel de tensión. Constantes de relación de transformación de tensión y corriente. Tipo de instalación: Trifásica con 3 conductores o trifásica con neutro corrido de 4 conductores.

17 PROCEDIMIENTO DE TOMA DE DATOS
Tipo de variable que se desea medir (kW, kVAR, kVA, etc). Período de integración para determinar la máxima demanda. En nuestro sistema de facturación es de 15 minutos. Tiempo de registro (mínimo 24 horas).

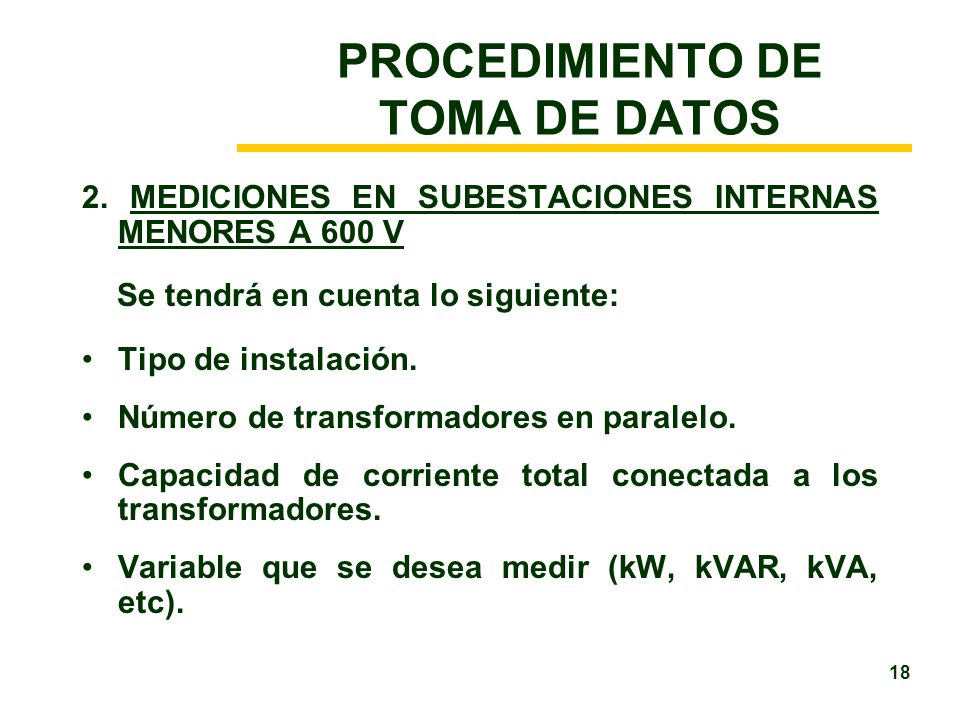

18 PROCEDIMIENTO DE TOMA DE DATOS
2. MEDICIONES EN SUBESTACIONES INTERNAS MENORES A 600 V Se tendrá en cuenta lo siguiente: Tipo de instalación. Número de transformadores en paralelo. Capacidad de corriente total conectada a los transformadores. Variable que se desea medir (kW, kVAR, kVA, etc).

19 PROCEDIMIENTO DE TOMA DE DATOS
Período de integración para determinar la máxima demanda. En nuestro sistema de facturación es de 15 minutos. Tiempo de registro (mínimo 24 horas). Se usará el “kit” de tensión y las pinzas de corriente de hasta 2000 ó 3000 amperios.

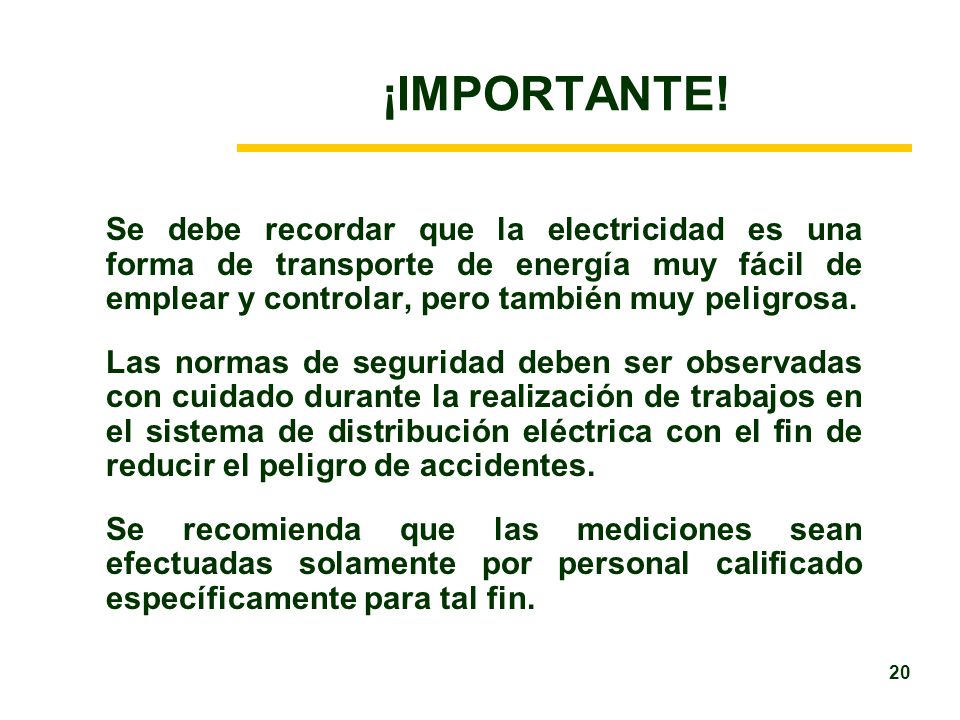

20 ¡IMPORTANTE! Se debe recordar que la electricidad es una forma de transporte de energía muy fácil de emplear y controlar, pero también muy peligrosa. Las normas de seguridad deben ser observadas con cuidado durante la realización de trabajos en el sistema de distribución eléctrica con el fin de reducir el peligro de accidentes. Se recomienda que las mediciones sean efectuadas solamente por personal calificado específicamente para tal fin. C:/Medición e Instrumentación
