Diseño elementos mecánicos en CAD

Presentación del tema: "Diseño elementos mecánicos en CAD"— Transcripción de la presentación:

1 Diseño elementos mecánicos en CAD
Ing. Reinaldo Kühn U. de Chile Depto. Ingeniería Mecánica

2 Objetivos El objetivo del seminario es introducir a los alumnos al diseño de elementos y conjuntos mecánicos mediante la herramienta CAD

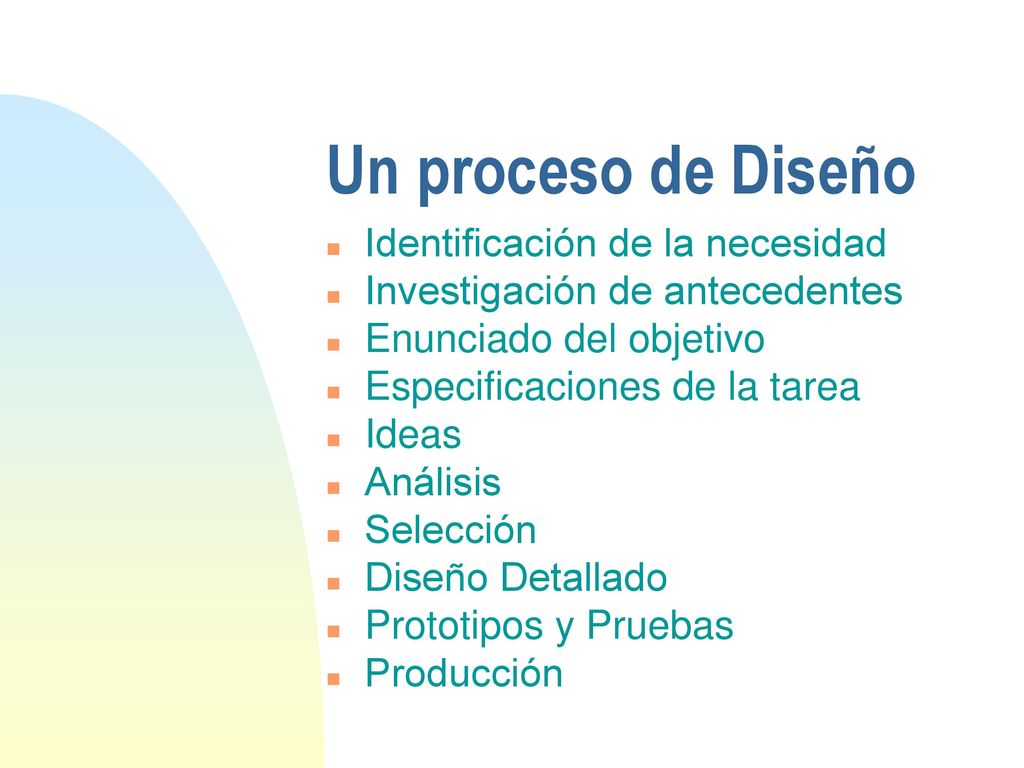

3 Un proceso de Diseño Identificación de la necesidad
Investigación de antecedentes Enunciado del objetivo Especificaciones de la tarea Ideas Análisis Selección Diseño Detallado Prototipos y Pruebas Producción

4 Diseño Asistido por Computadora

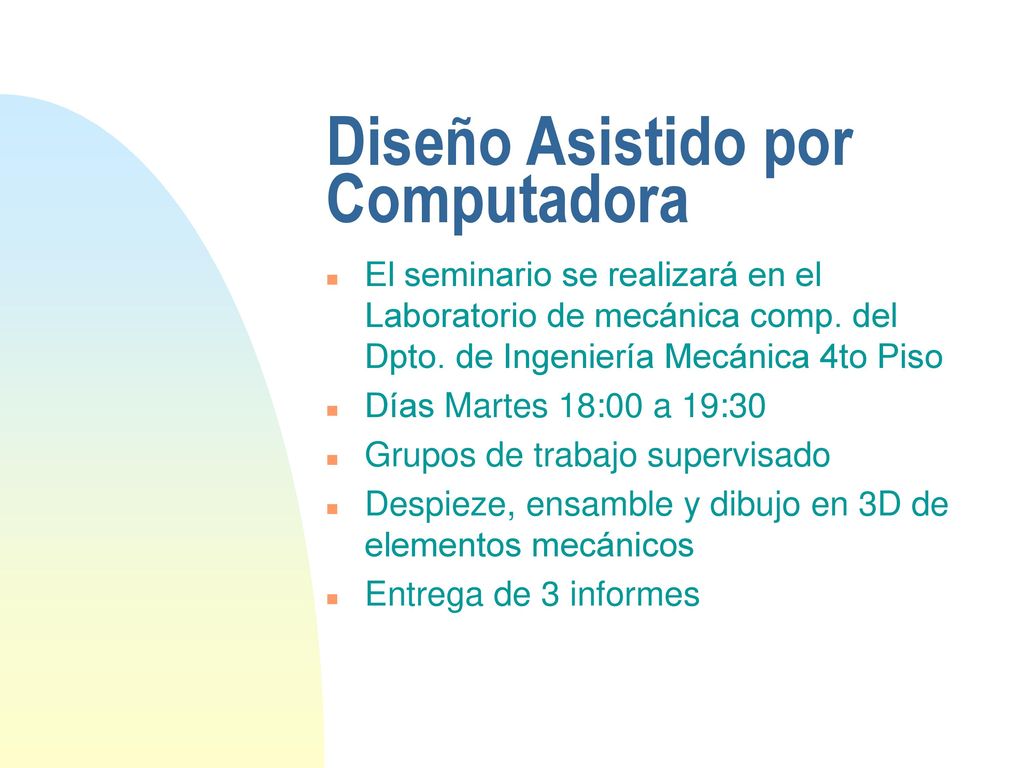

El seminario se realizará en el Laboratorio de mecánica comp. del Dpto. de Ingeniería Mecánica 4to Piso Días Martes 18:00 a 19:30 Grupos de trabajo supervisado Despieze, ensamble y dibujo en 3D de elementos mecánicos Entrega de 3 informes

5 Carta Gantt Actividades

6

7

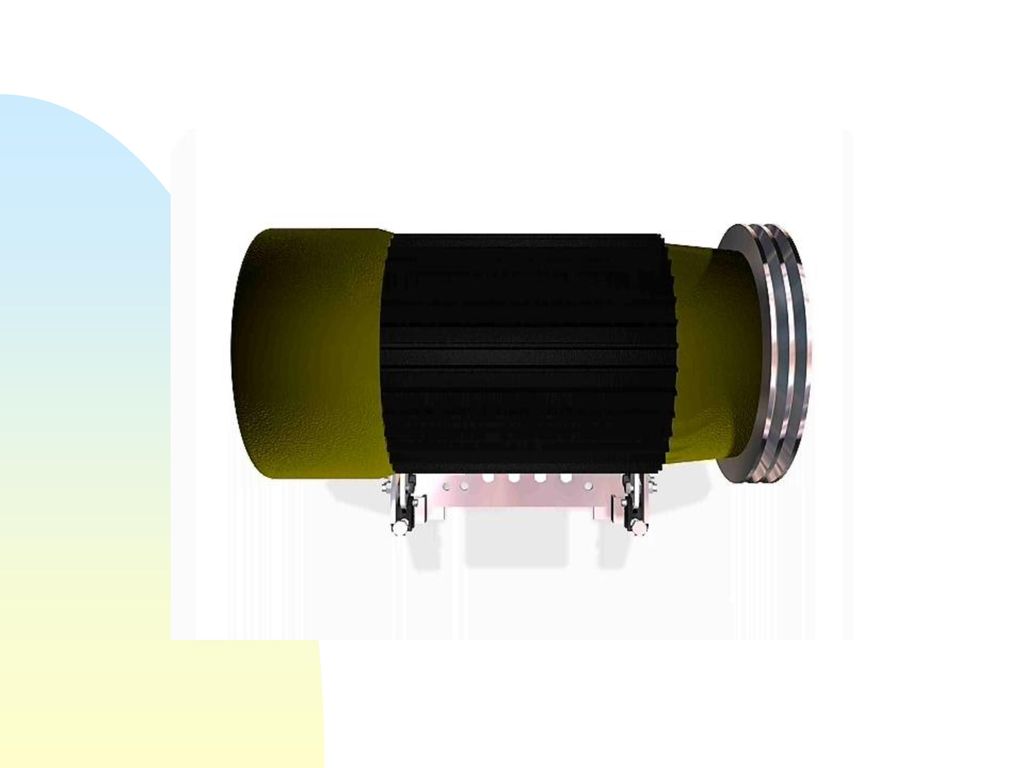

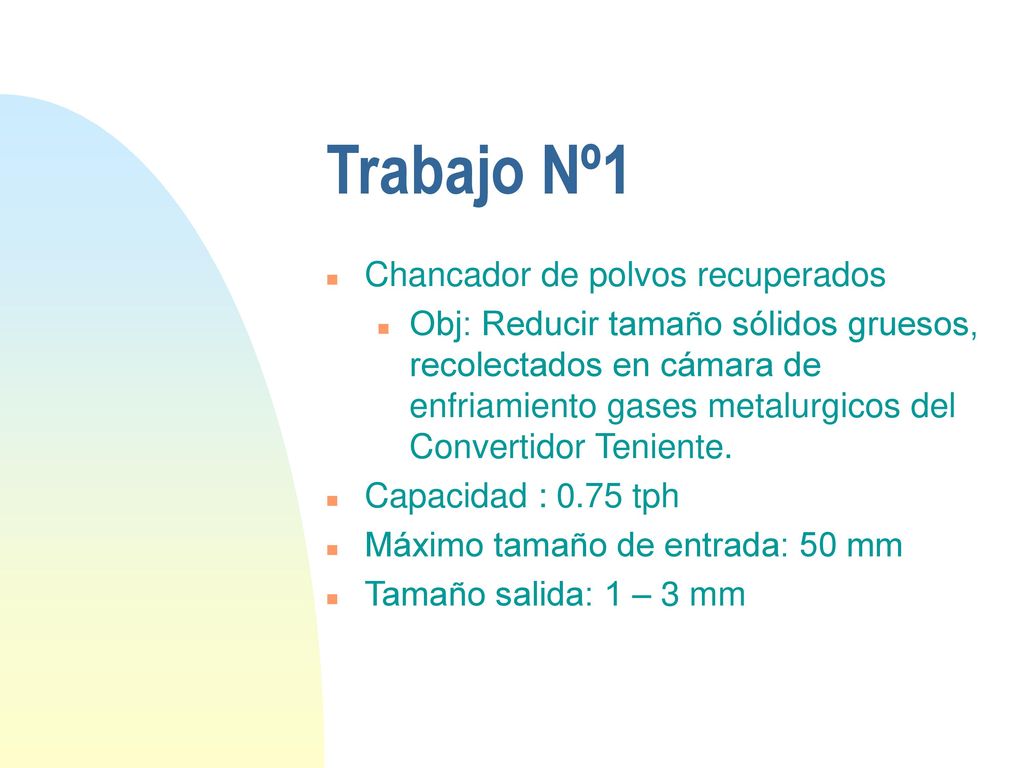

8 Trabajo Nº1 Chancador de polvos recuperados
Obj: Reducir tamaño sólidos gruesos, recolectados en cámara de enfriamiento gases metalurgicos del Convertidor Teniente. Capacidad : 0.75 tph Máximo tamaño de entrada: 50 mm Tamaño salida: 1 – 3 mm

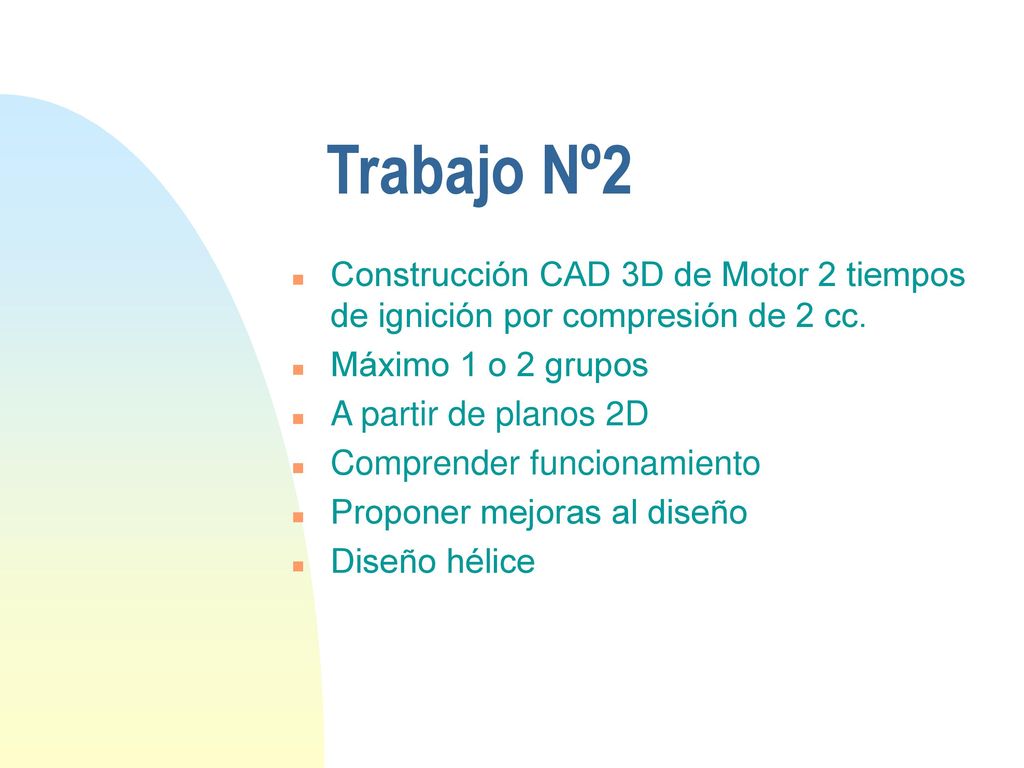

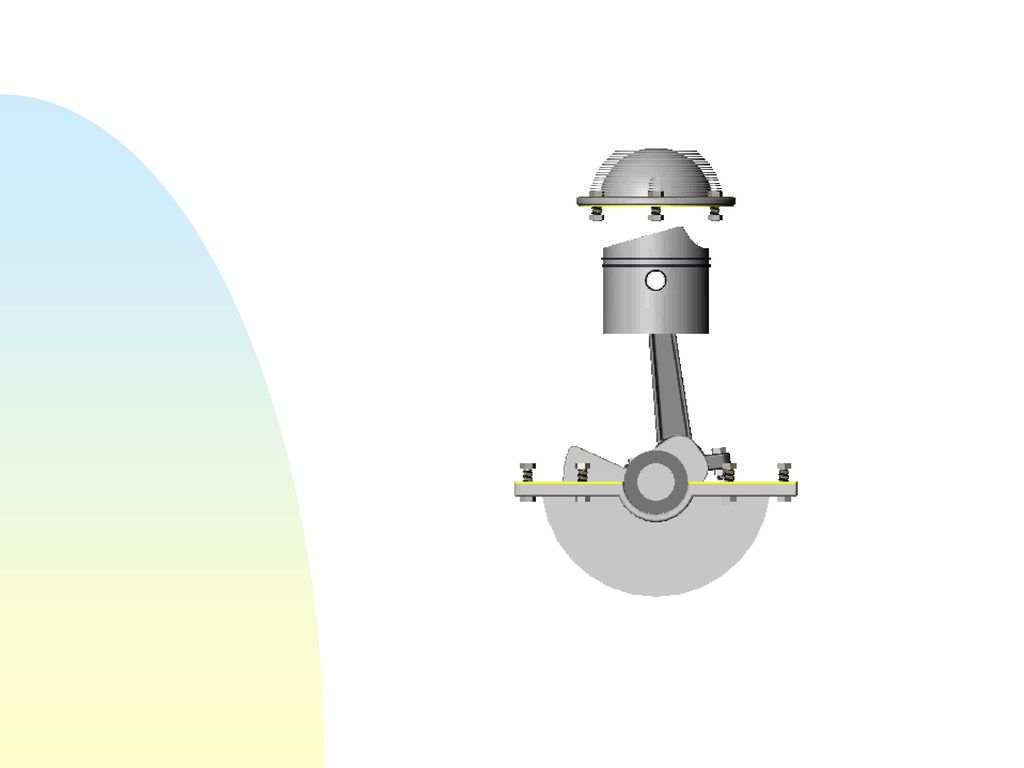

9 Trabajo Nº2 Construcción CAD 3D de Motor 2 tiempos de ignición por compresión de 2 cc. Máximo 1 o 2 grupos A partir de planos 2D Comprender funcionamiento Proponer mejoras al diseño Diseño hélice

10 Trabajo Nº2
