Diseño y Dibujo Asistido por Computadoras.
Manual de Ejercicios Diseño y Dibujo Asistido por Computadoras. Autor: MSc. Ing. Ángel Alberto Corugedo Méndez. Dpto. Gráfica de Ingeniería. Fac. de Ing. Mecánica. CUJAE.
2

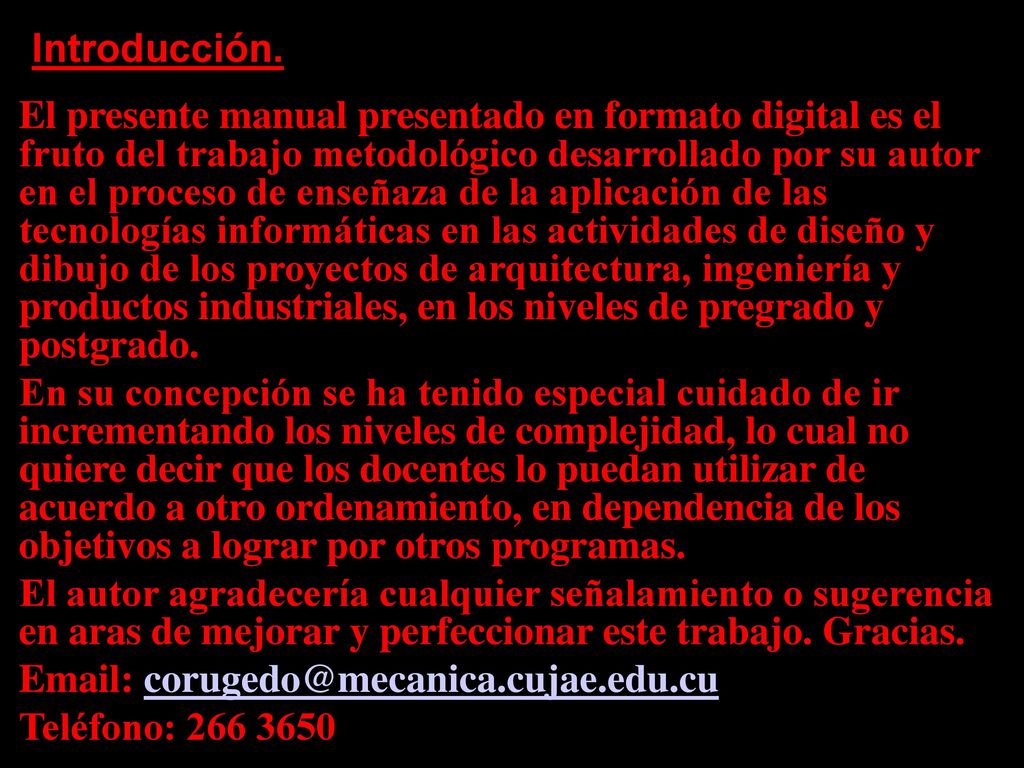

Introducción. El presente manual presentado en formato digital es el fruto del trabajo metodológico desarrollado por su autor en el proceso de enseñaza de la aplicación de las tecnologías informáticas en las actividades de diseño y dibujo de los proyectos de arquitectura, ingeniería y productos industriales, en los niveles de pregrado y postgrado. En su concepción se ha tenido especial cuidado de ir incrementando los niveles de complejidad, lo cual no quiere decir que los docentes lo puedan utilizar de acuerdo a otro ordenamiento, en dependencia de los objetivos a lograr por otros programas. El autor agradecería cualquier señalamiento o sugerencia en aras de mejorar y perfeccionar este trabajo. Gracias. Teléfono:
3

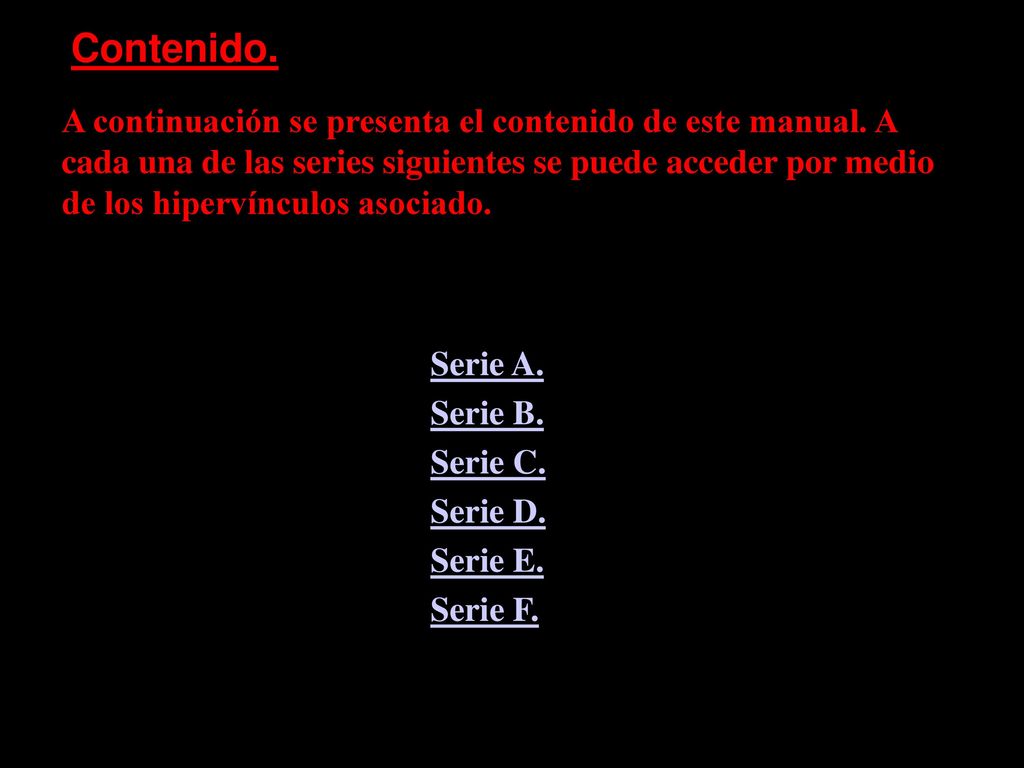

Contenido. A continuación se presenta el contenido de este manual. A cada una de las series siguientes se puede acceder por medio de los hipervínculos asociado. Serie A. Serie B. Serie C. Serie D. Serie E. Serie F.
4

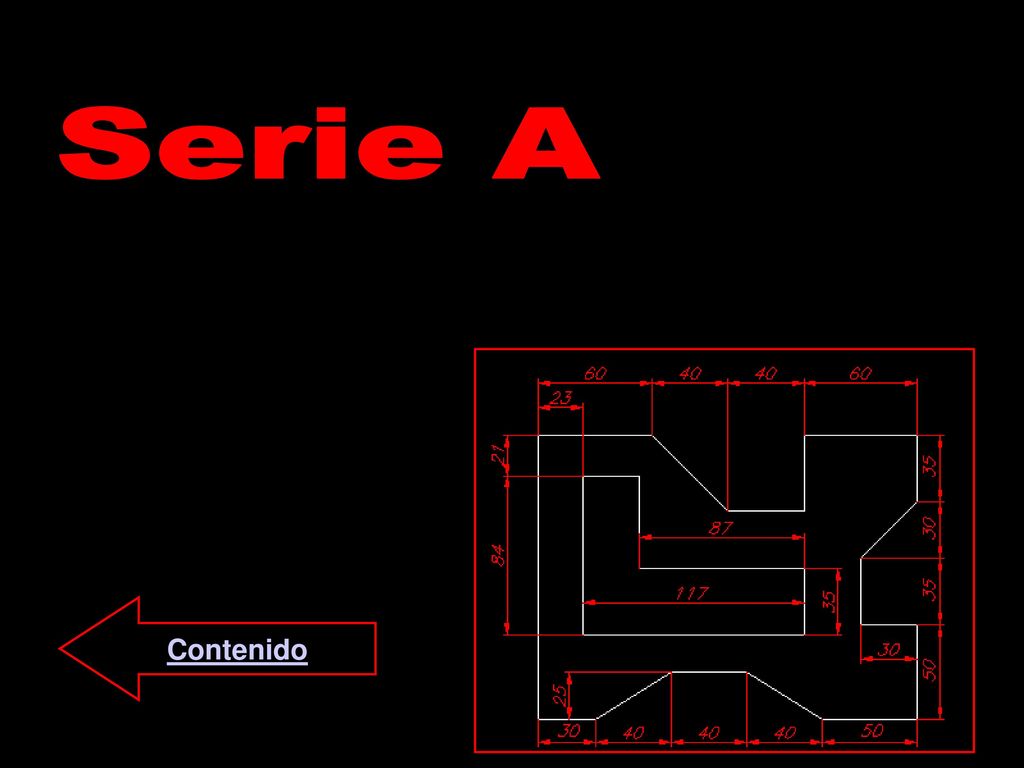

Serie A Serie A Contenido
5

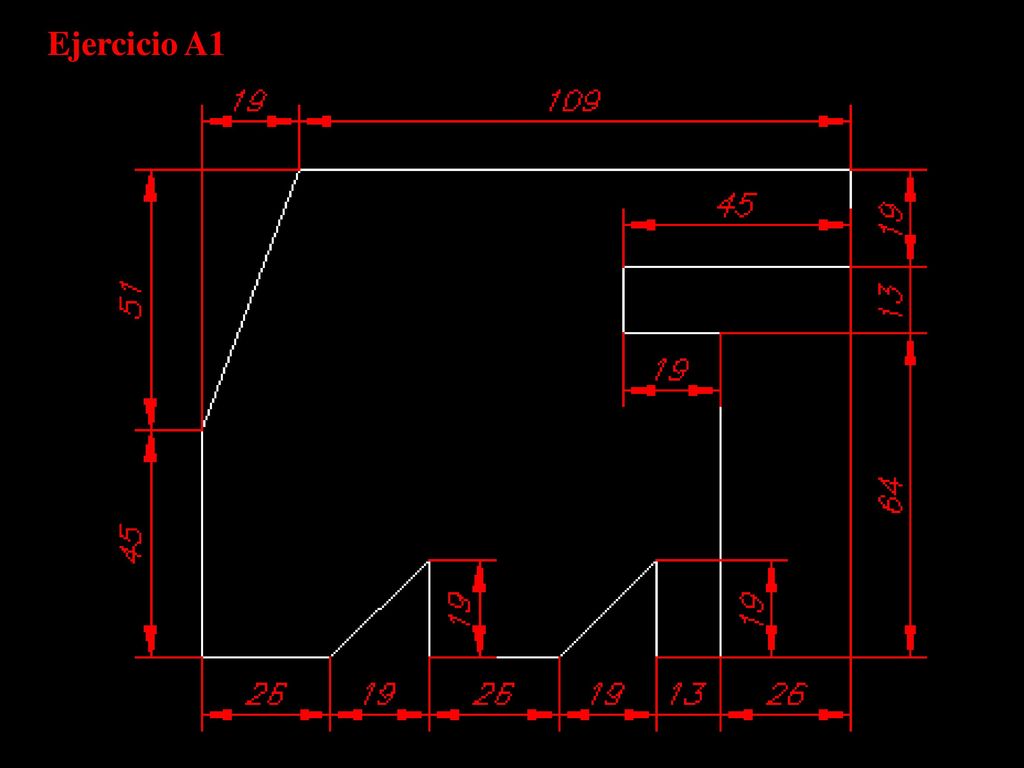

Ejercicio A1
6

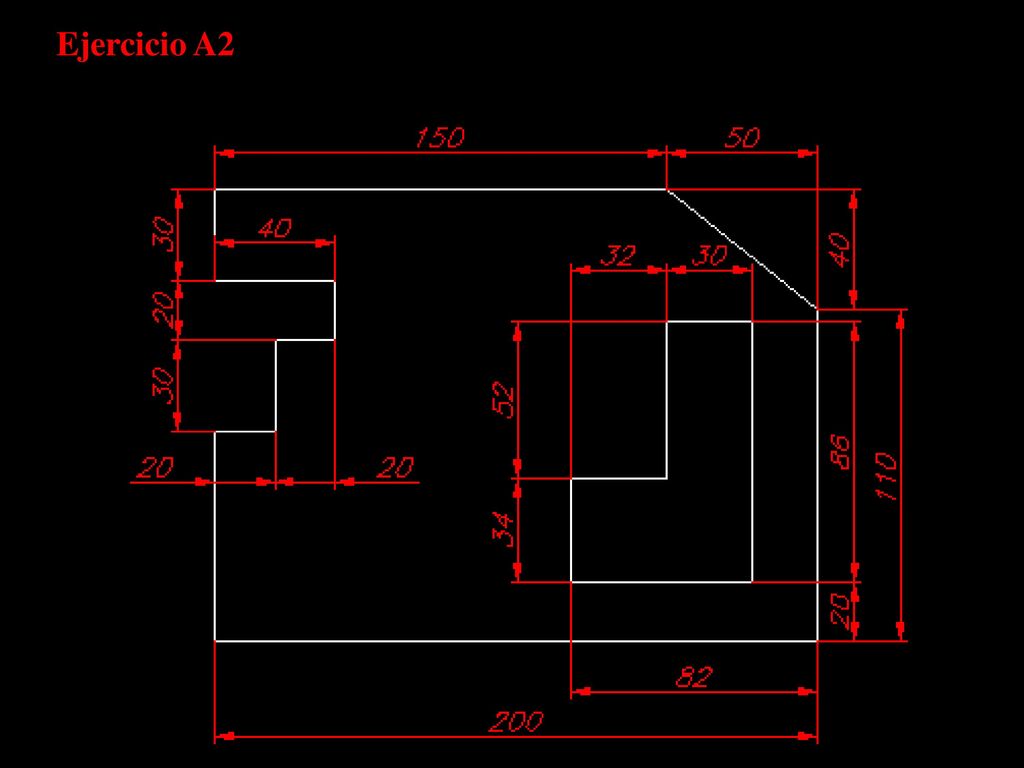

Ejercicio A2
7

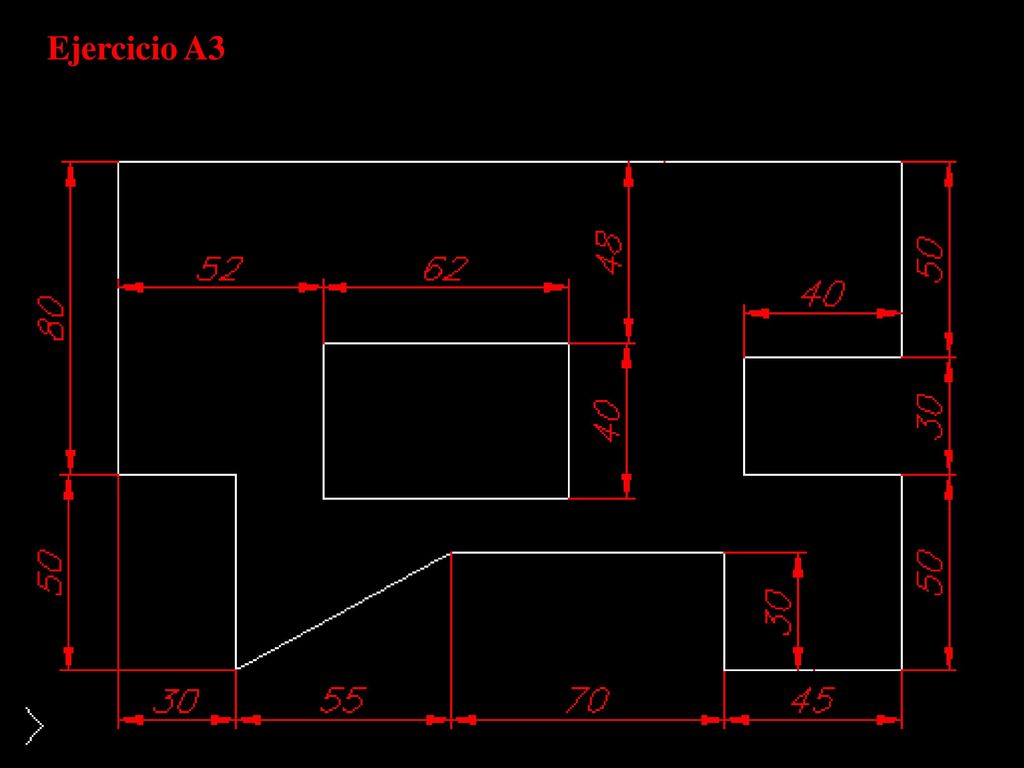

Ejercicio A3
8

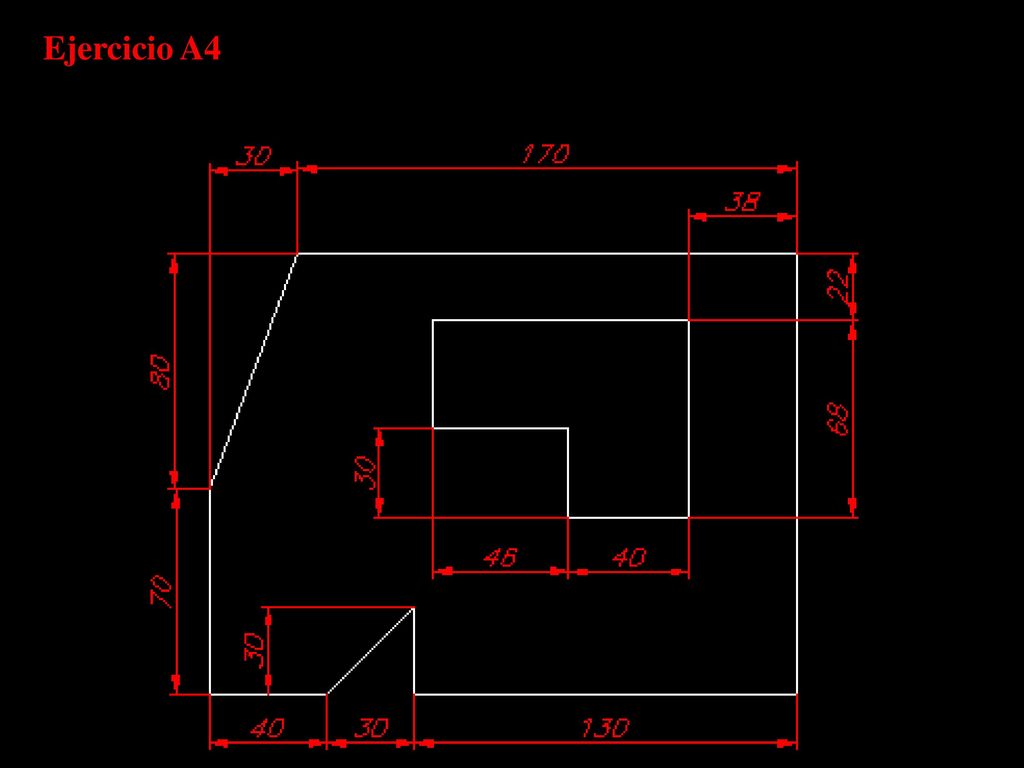

Ejercicio A4
9

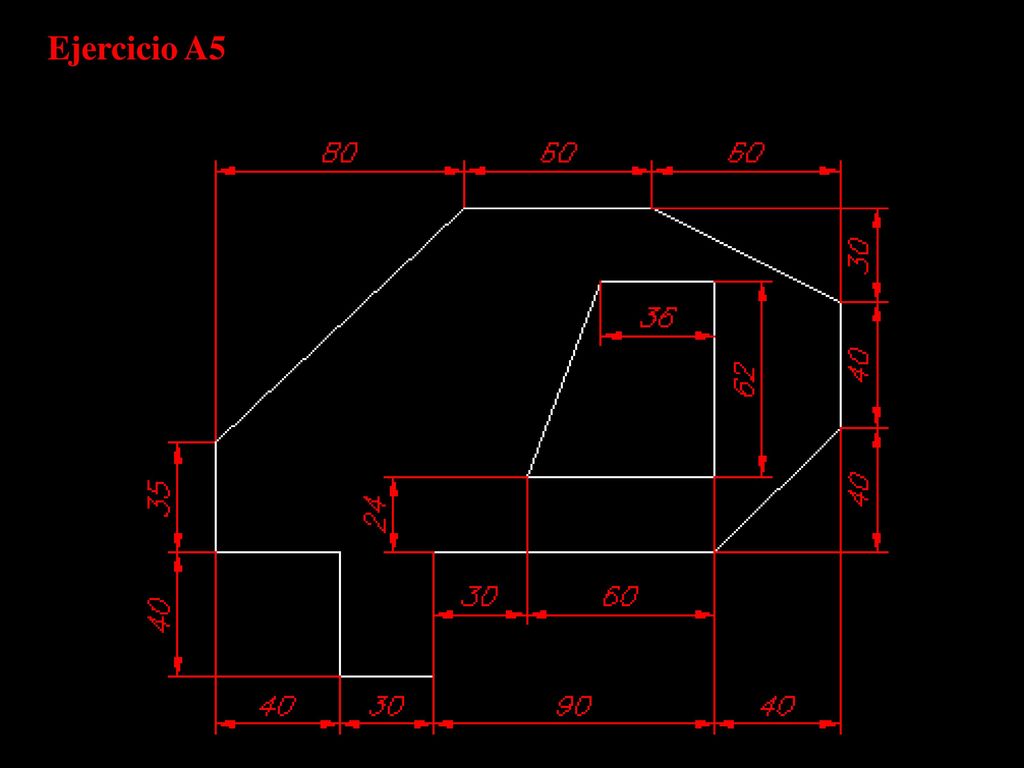

Ejercicio A5
10

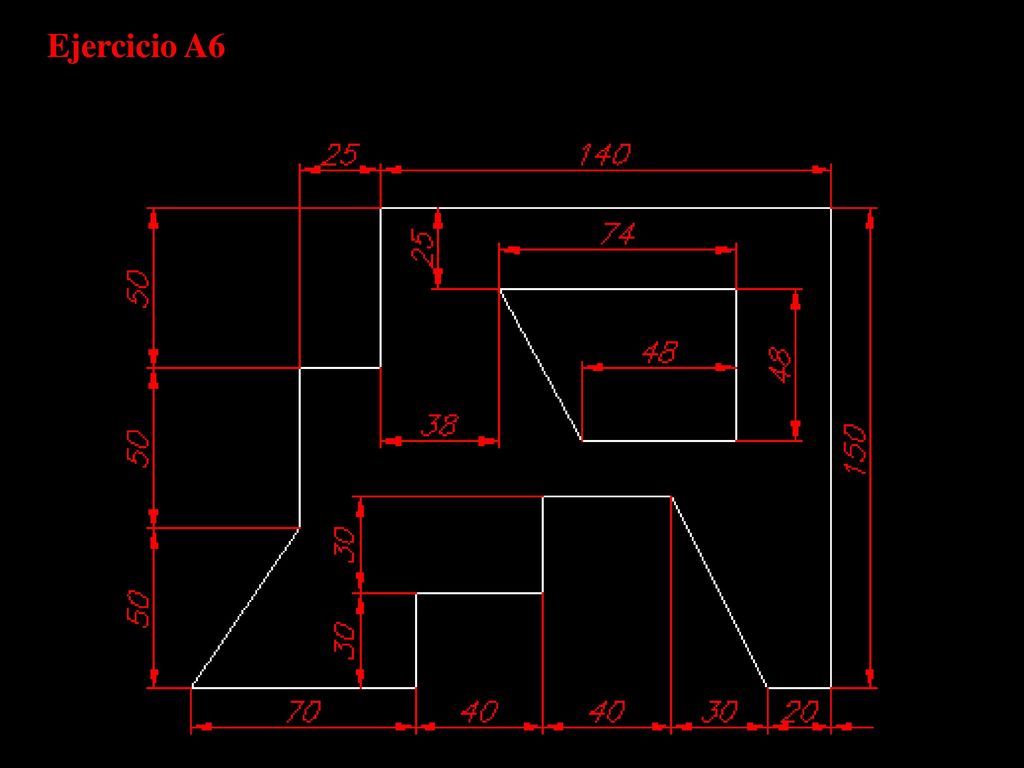

Ejercicio A6
11

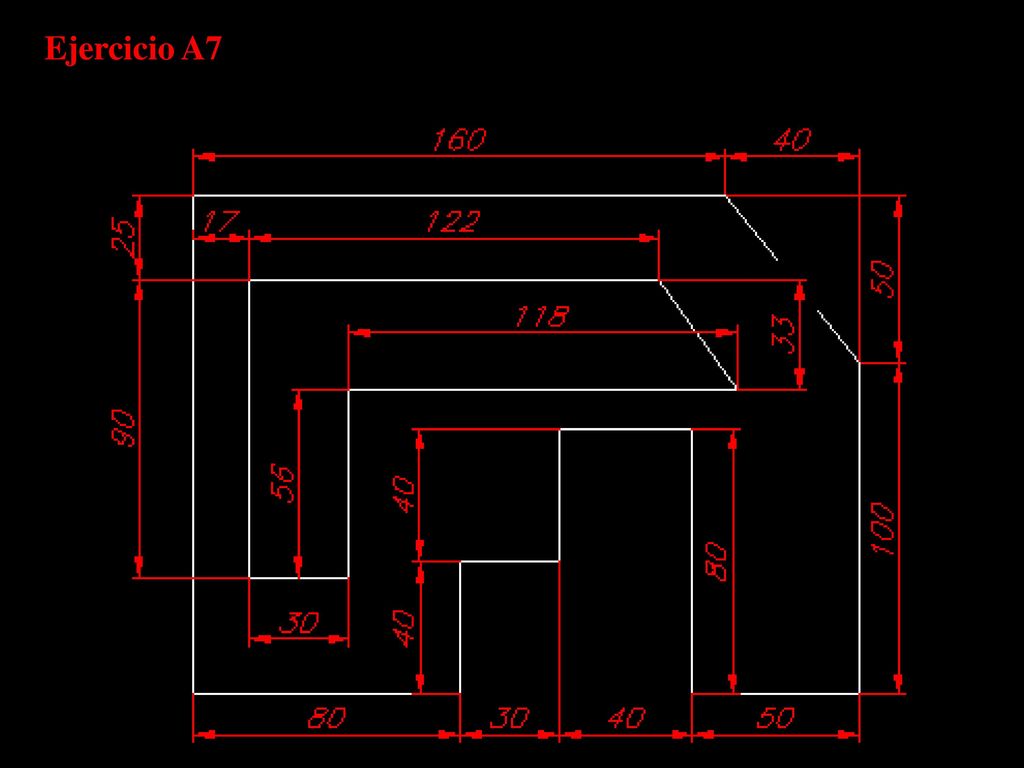

Ejercicio A7
12

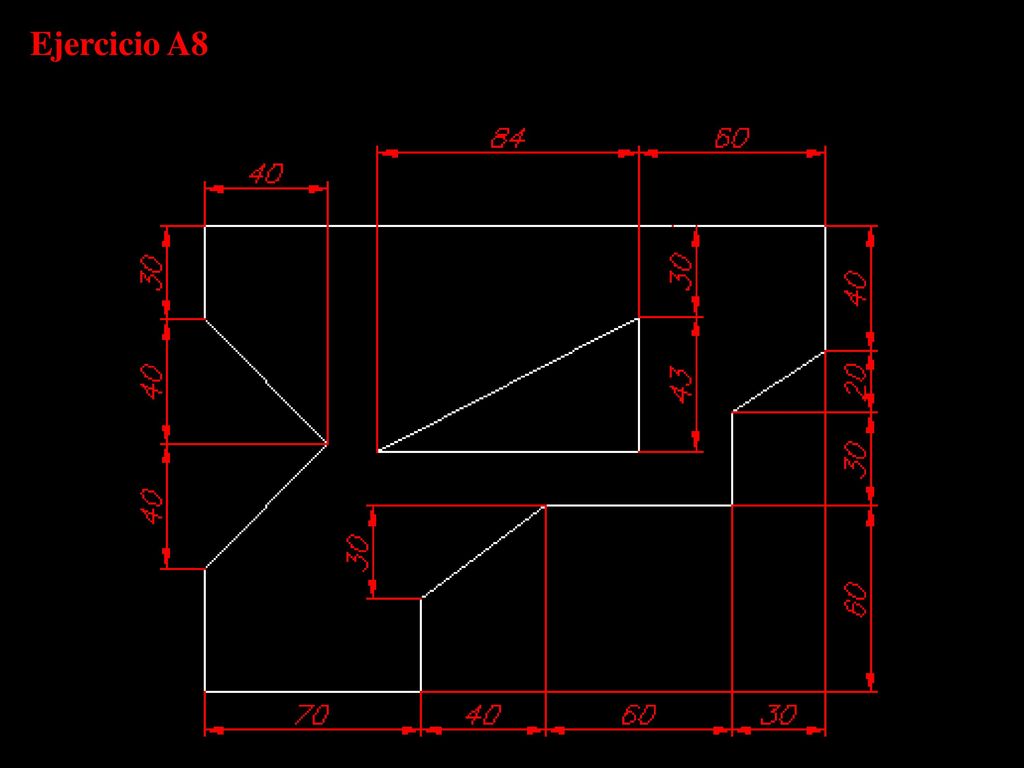

Ejercicio A8
13

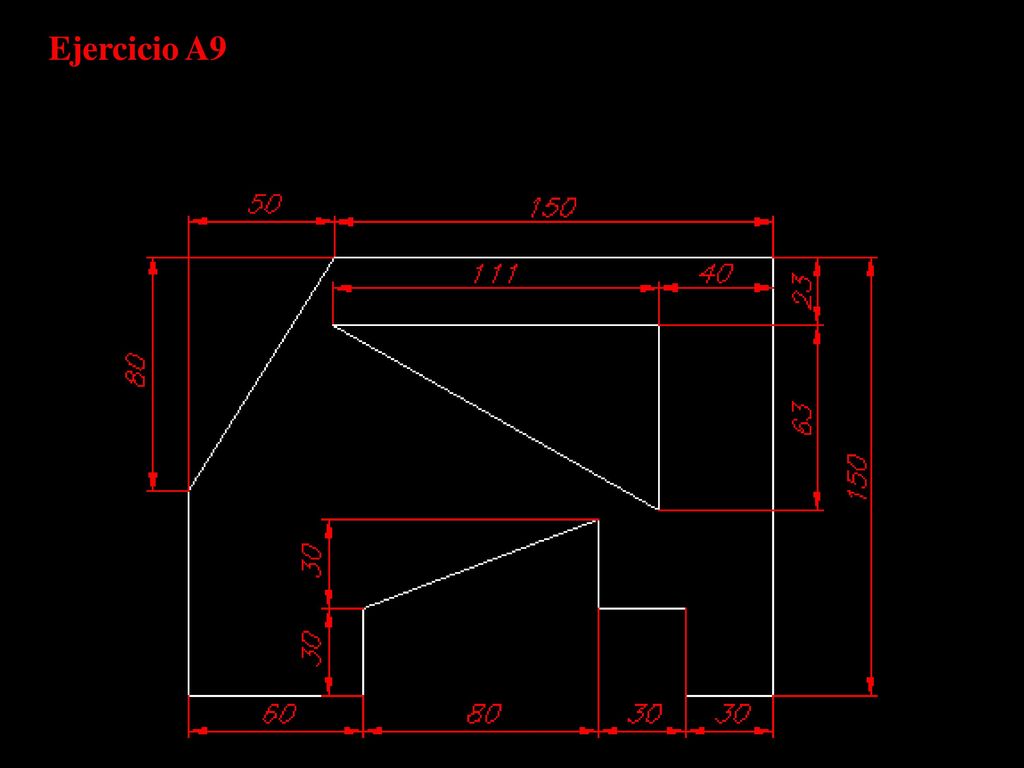

Ejercicio A9
14

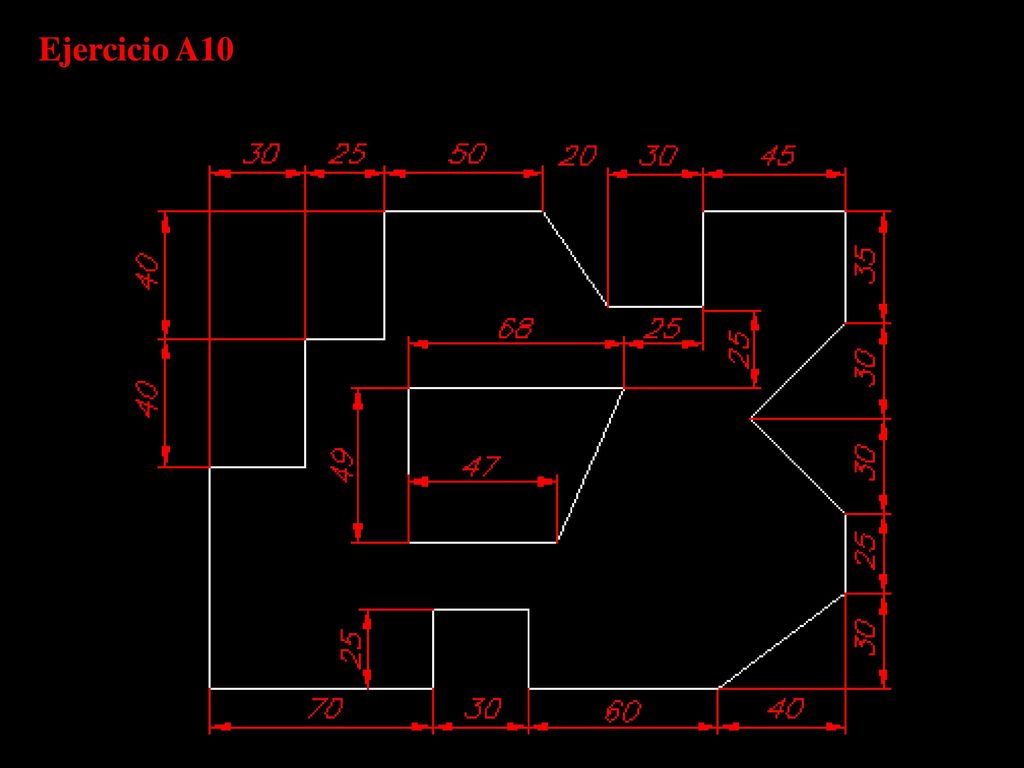

Ejercicio A10
15

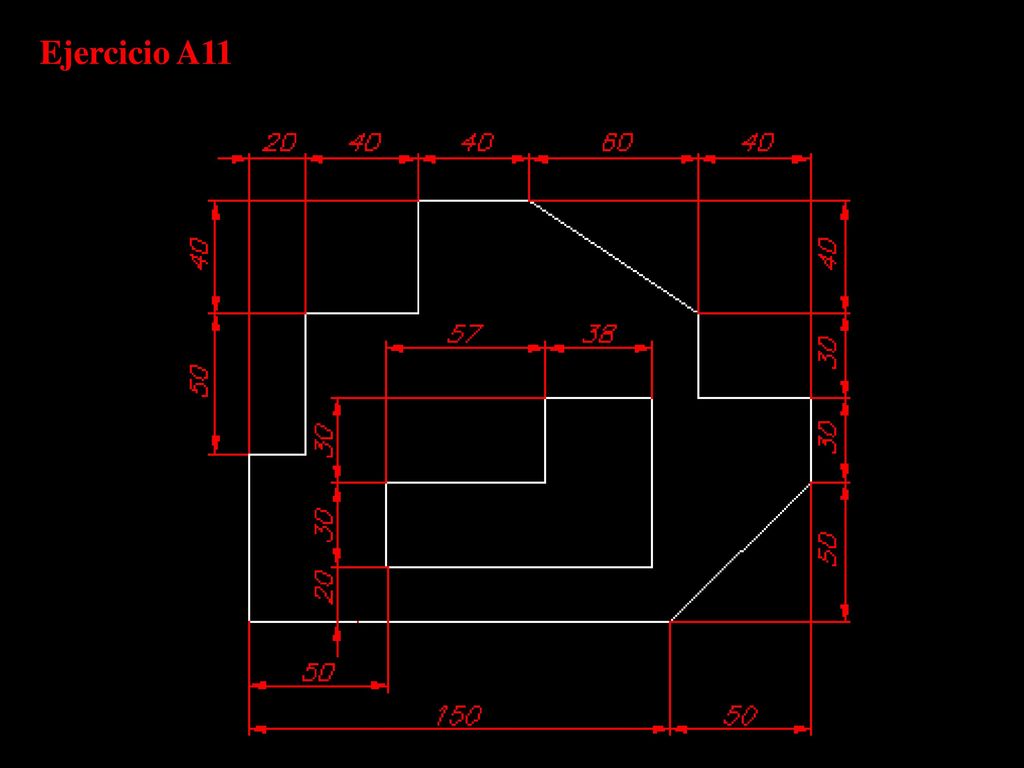

Ejercicio A11
16

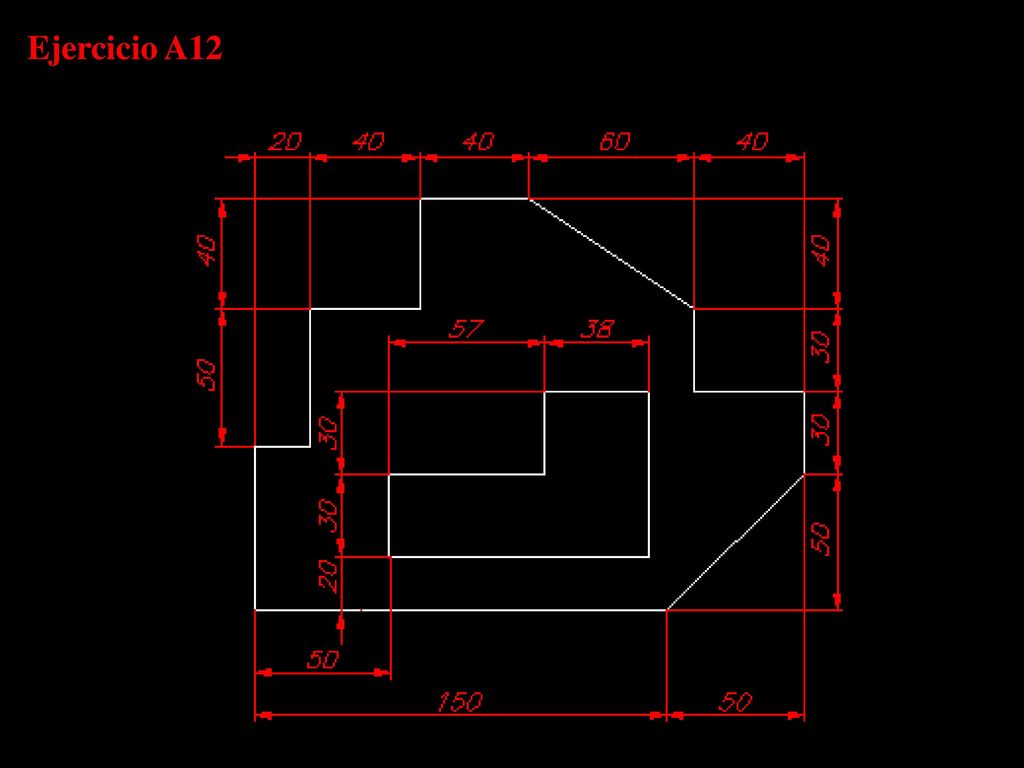

Ejercicio A12
17

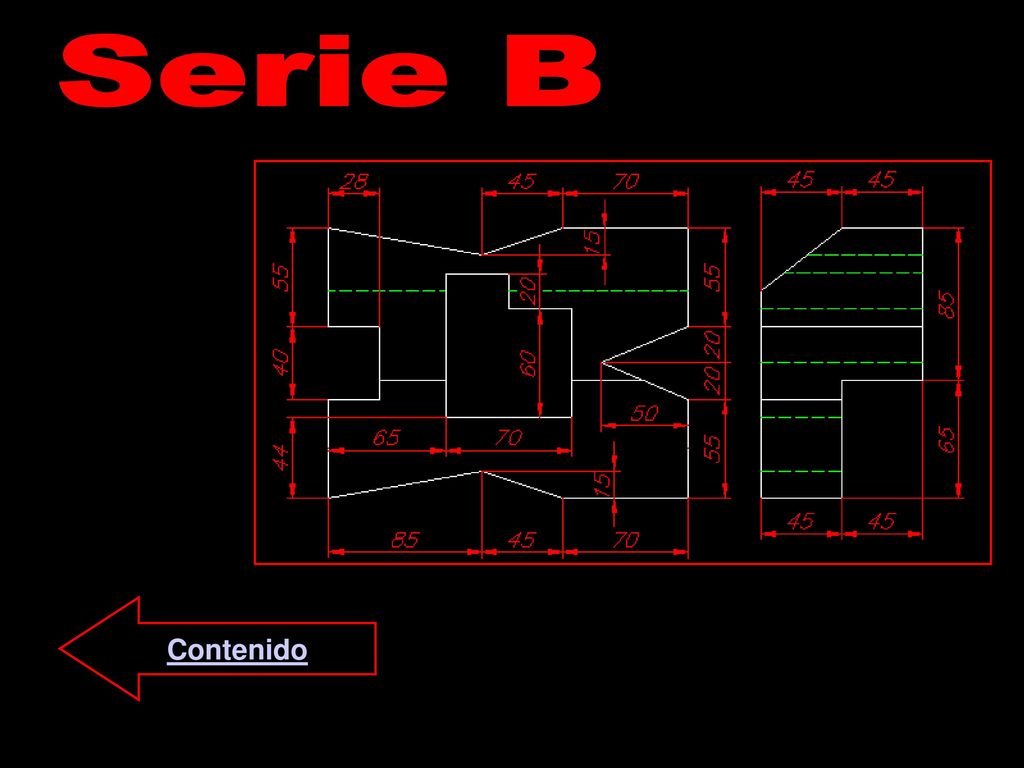

Serie B Serie B Contenido
18

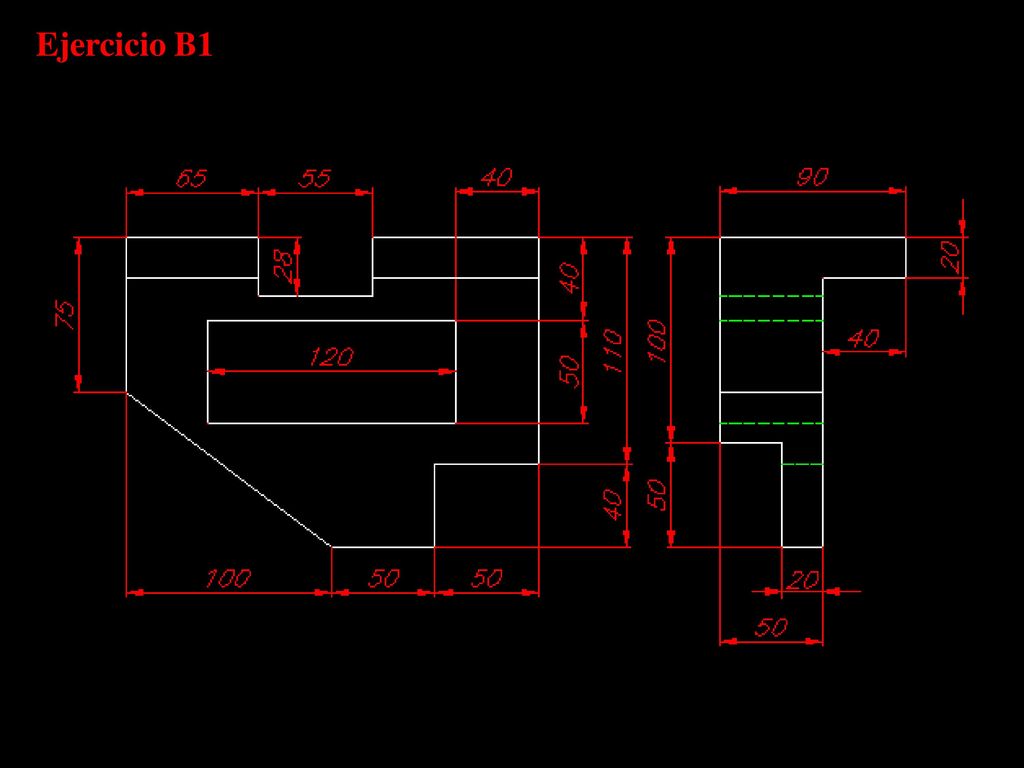

Ejercicio B1
19

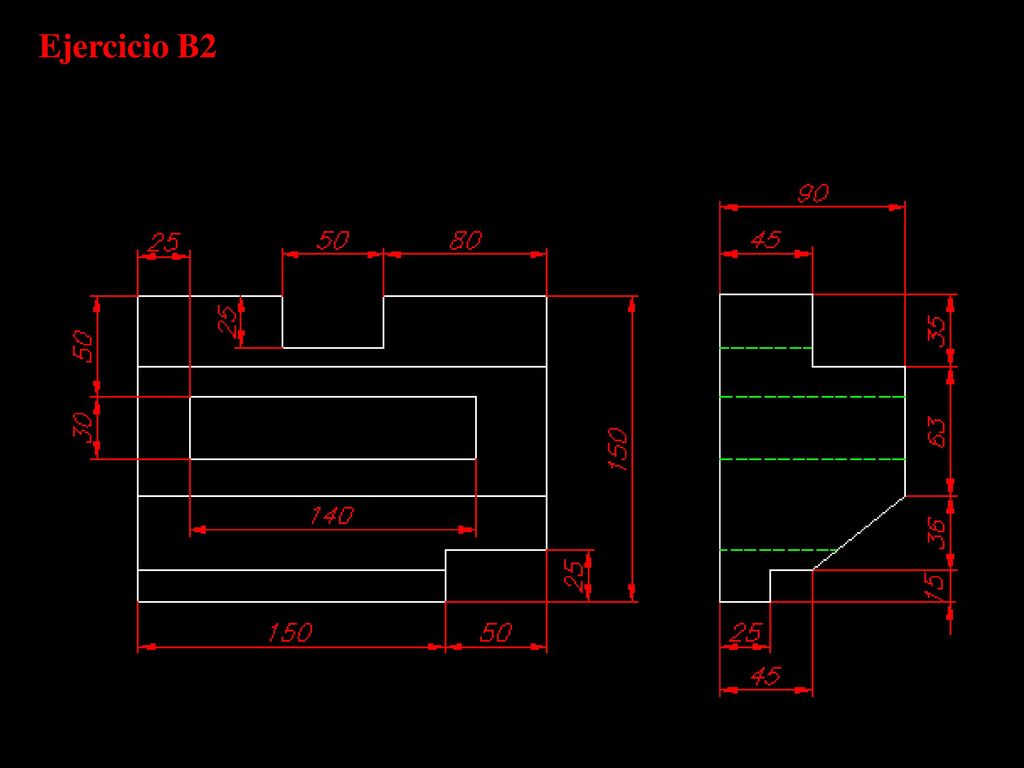

Ejercicio B2
20

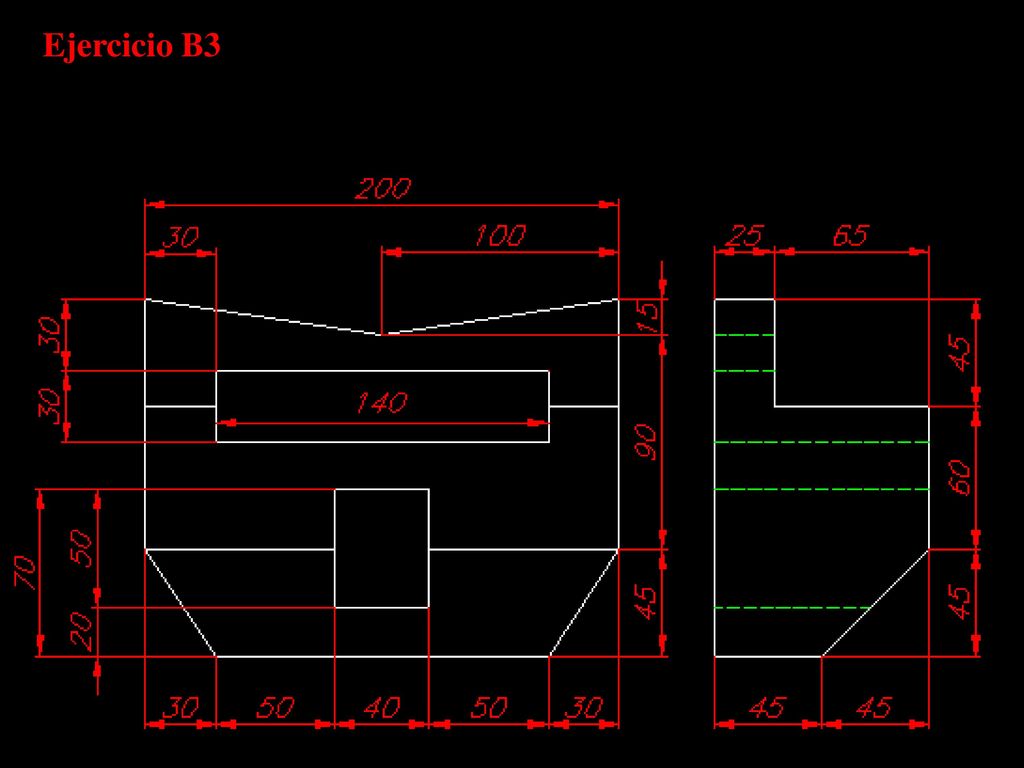

Ejercicio B3
21

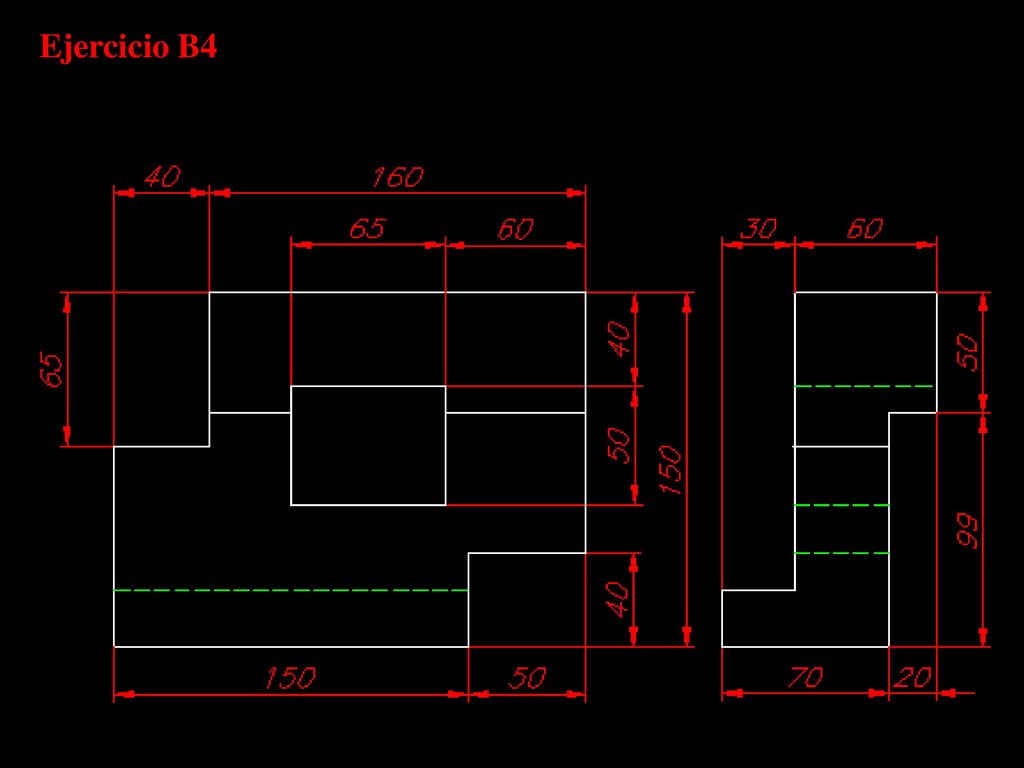

Ejercicio B4
22

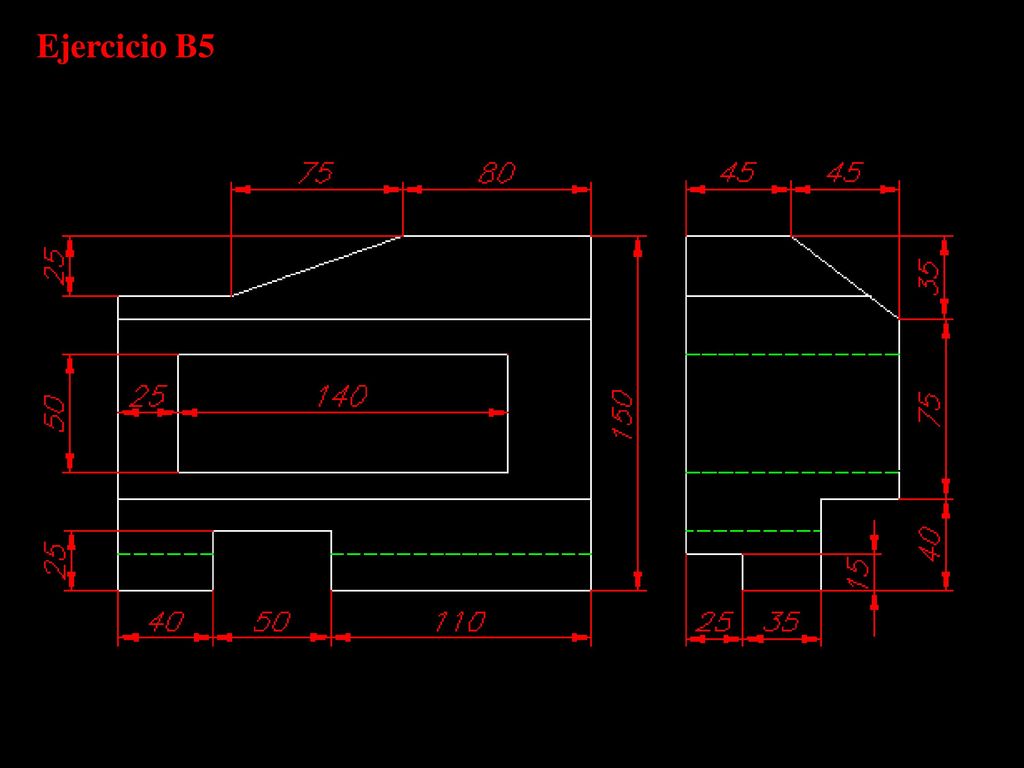

Ejercicio B5
23

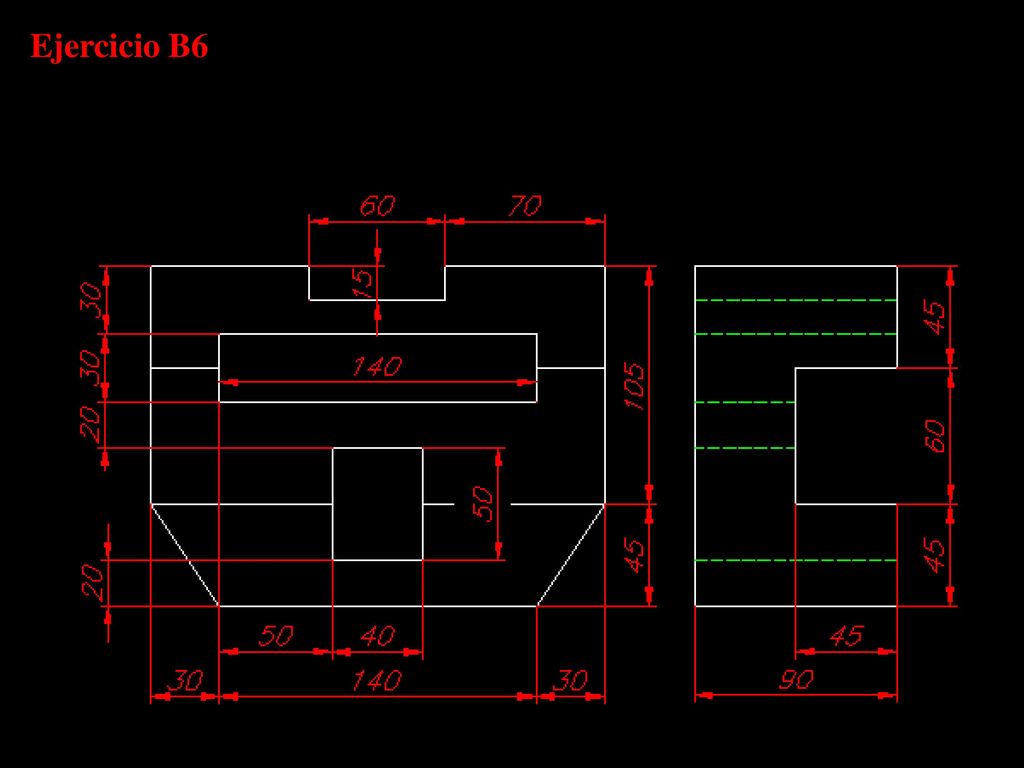

Ejercicio B6
24

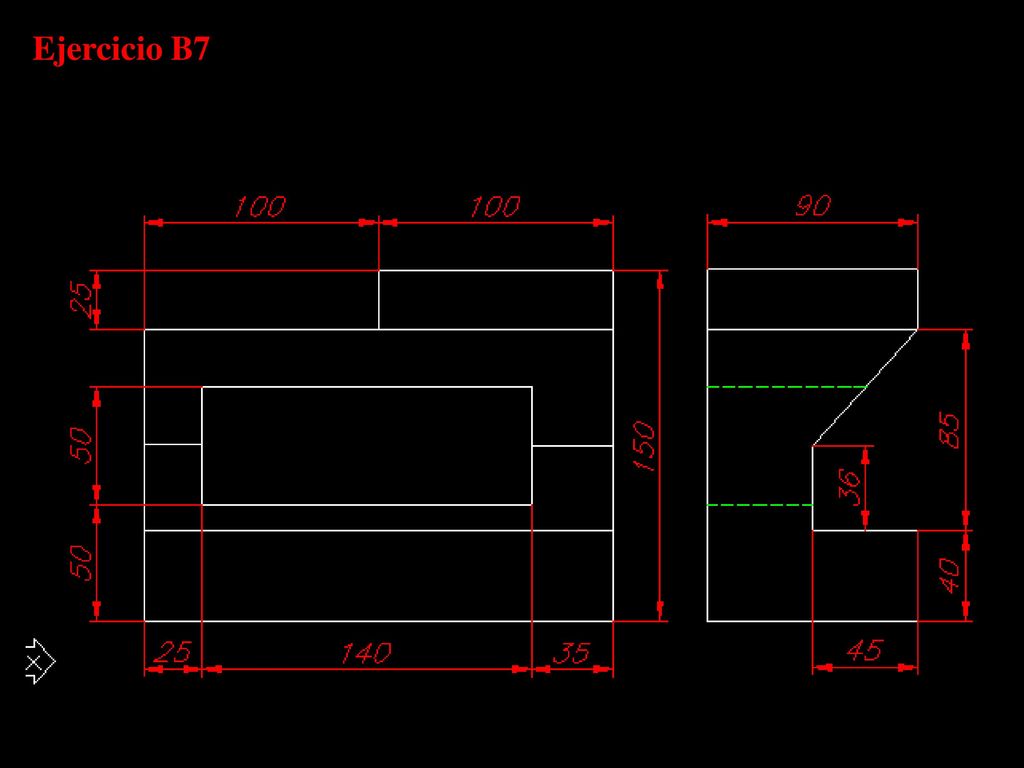

Ejercicio B7
25

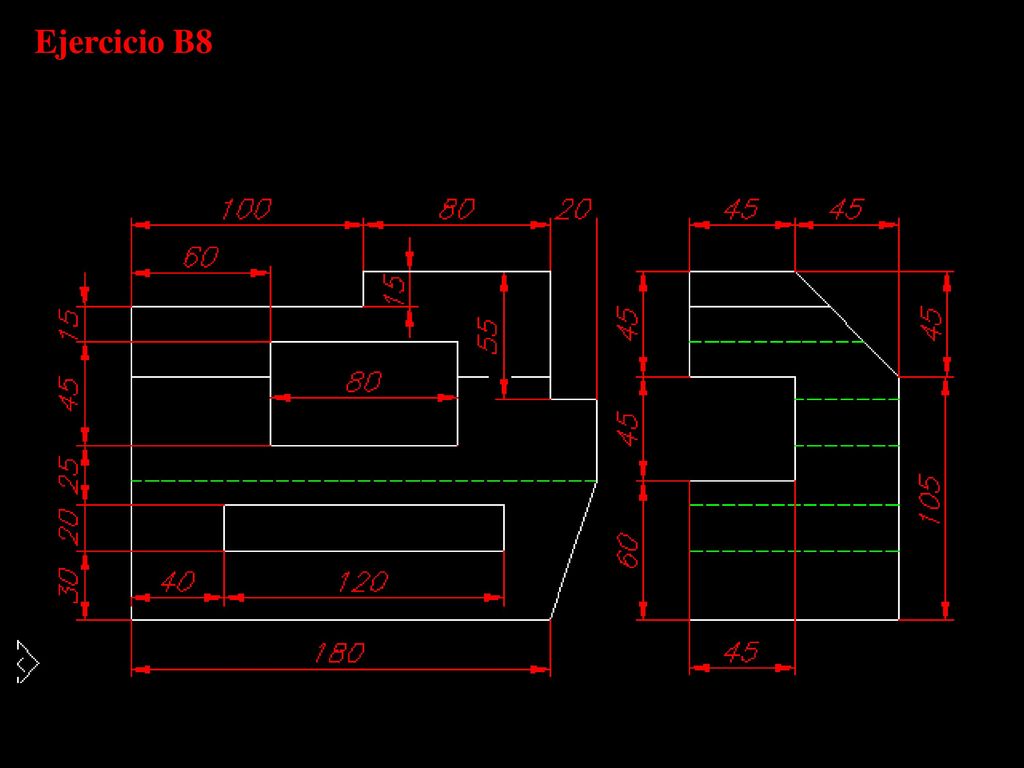

Ejercicio B8
26
Ejercicio B9
27

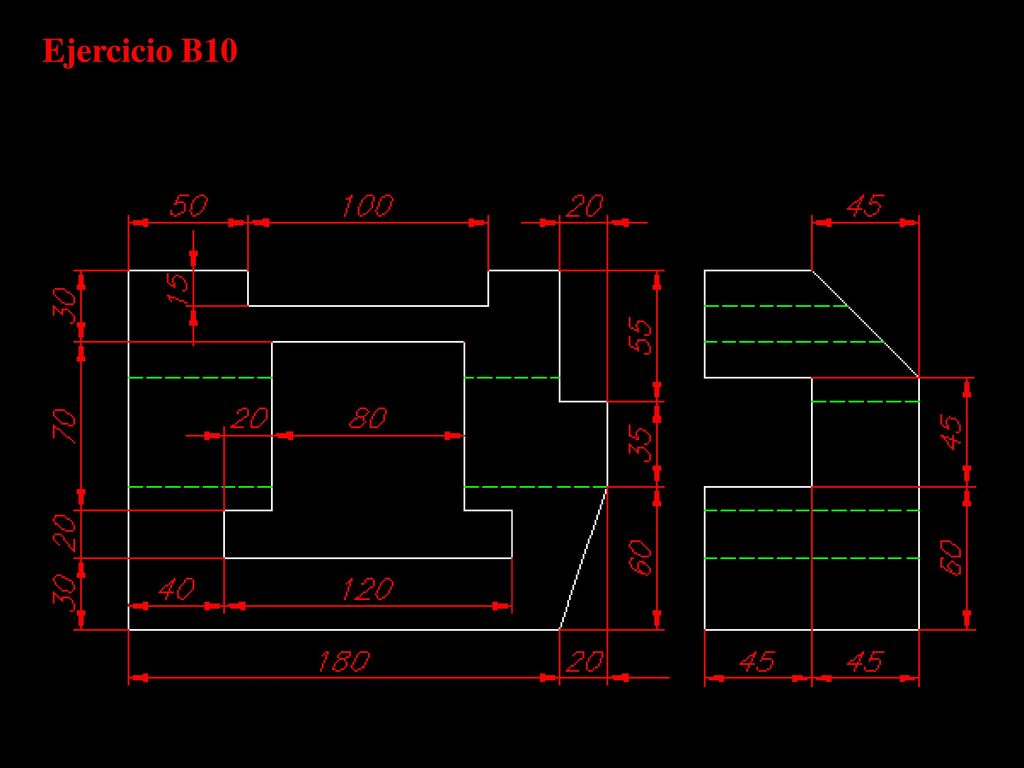

Ejercicio B10
28

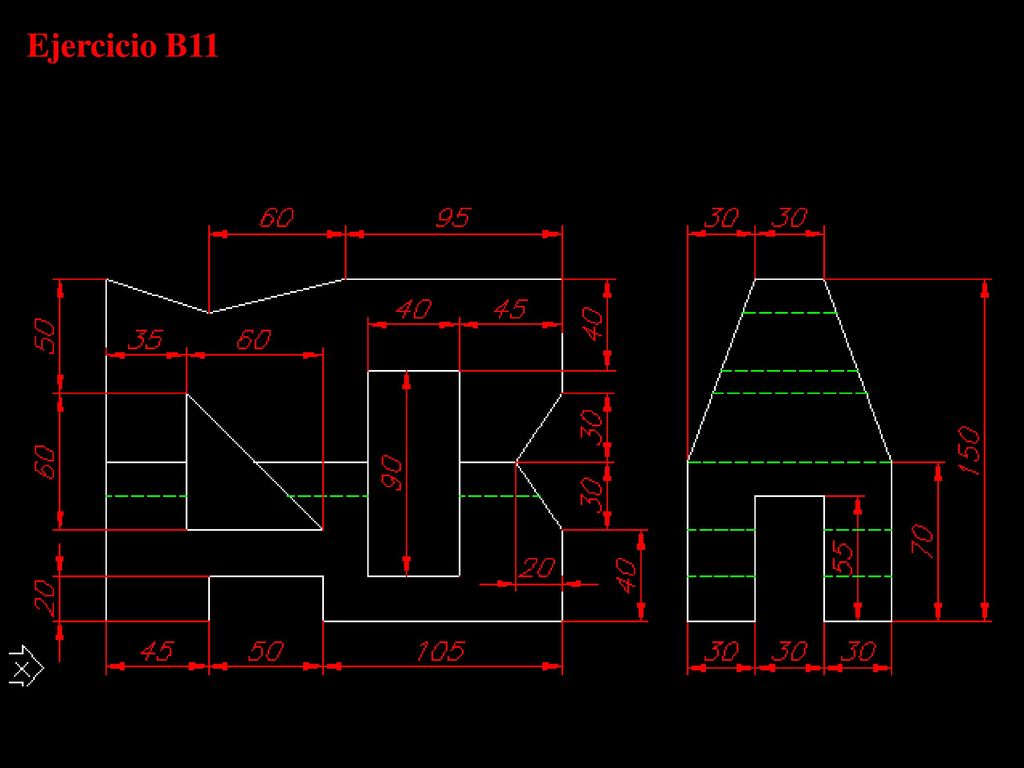

Ejercicio B11
29
Ejercicio B12
30

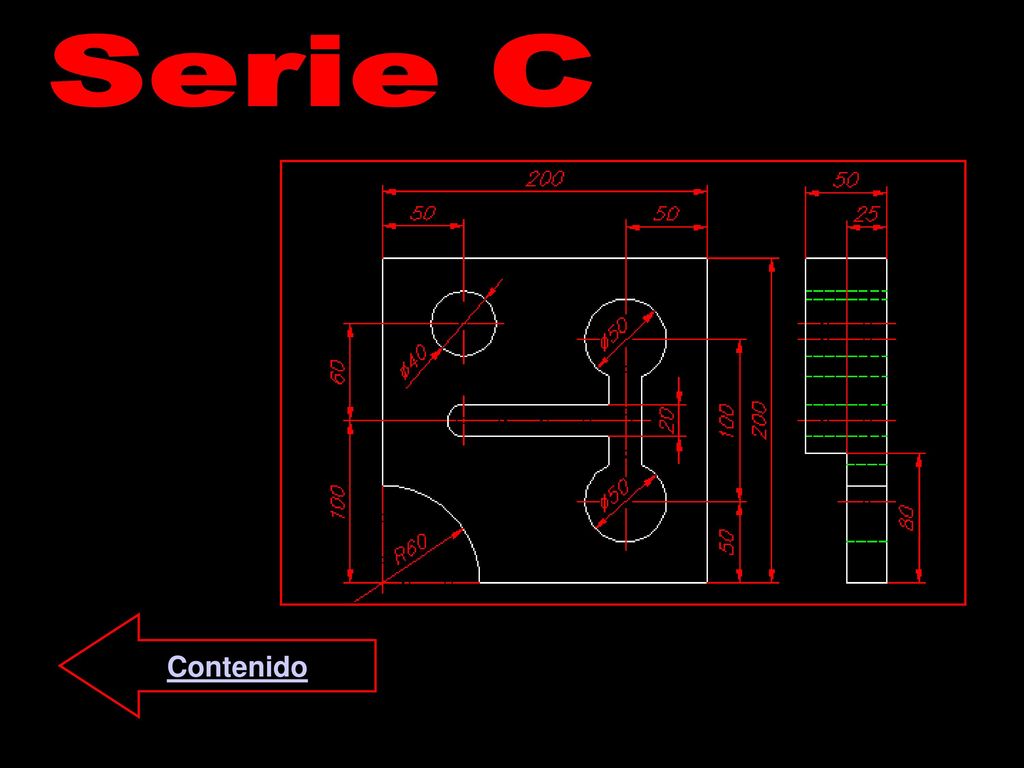

Serie C Serie C Contenido
31

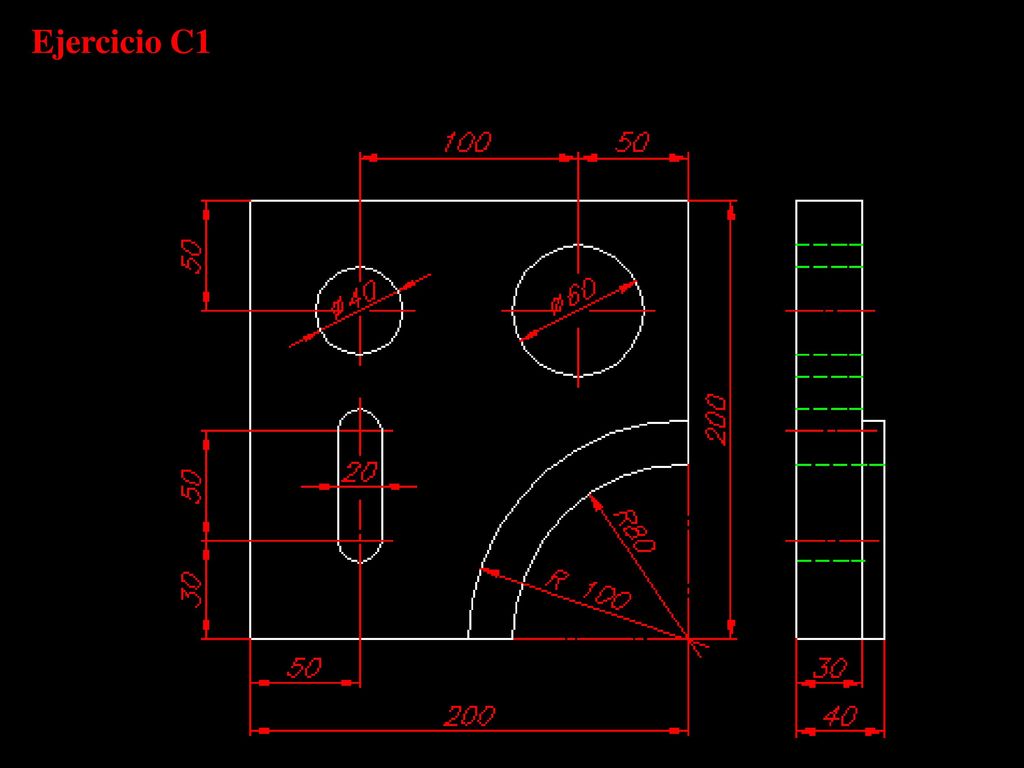

Ejercicio C1
32
Ejercicio C2
33

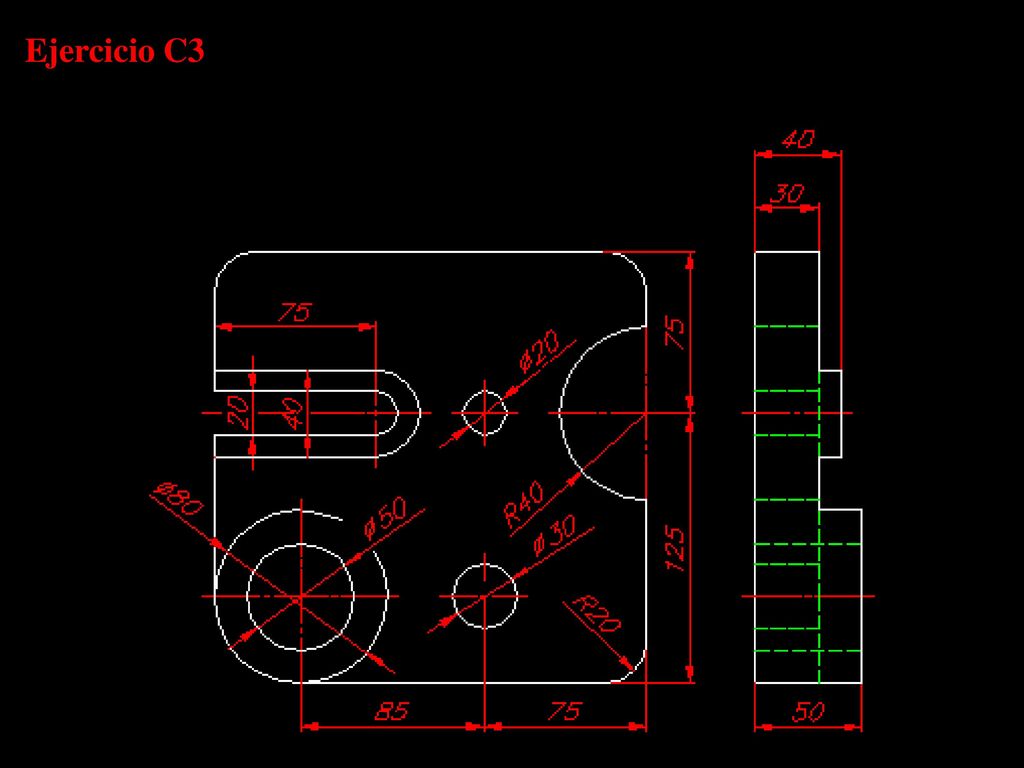

Ejercicio C3
34
Ejercicio C4
35

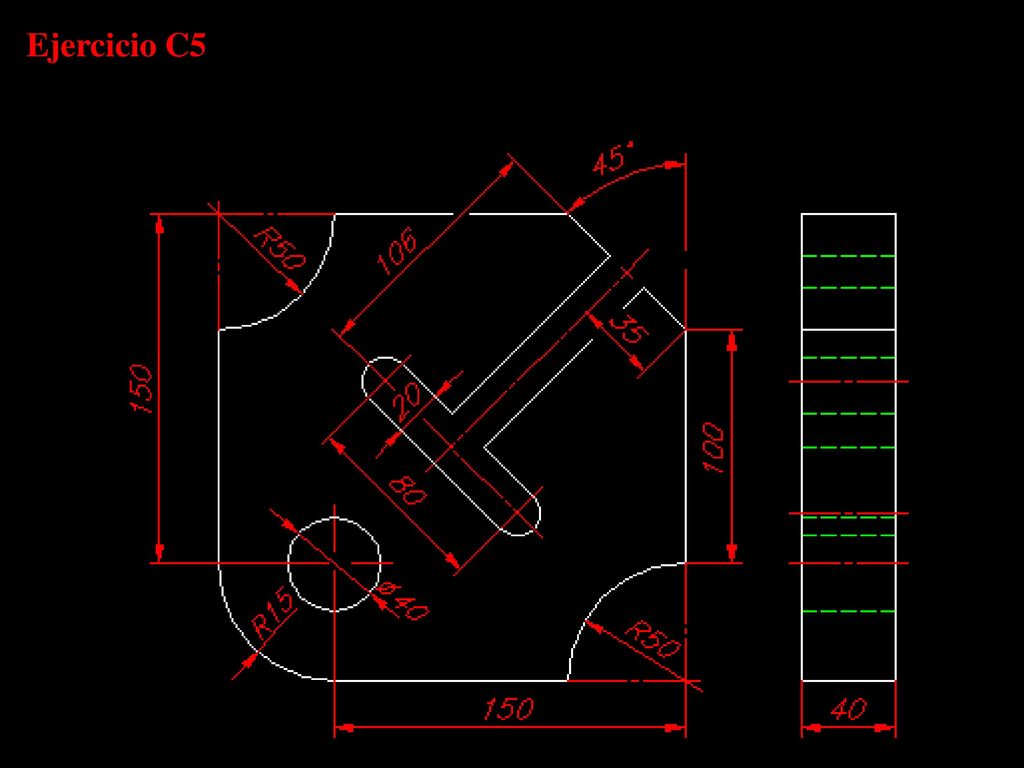

Ejercicio C5
36

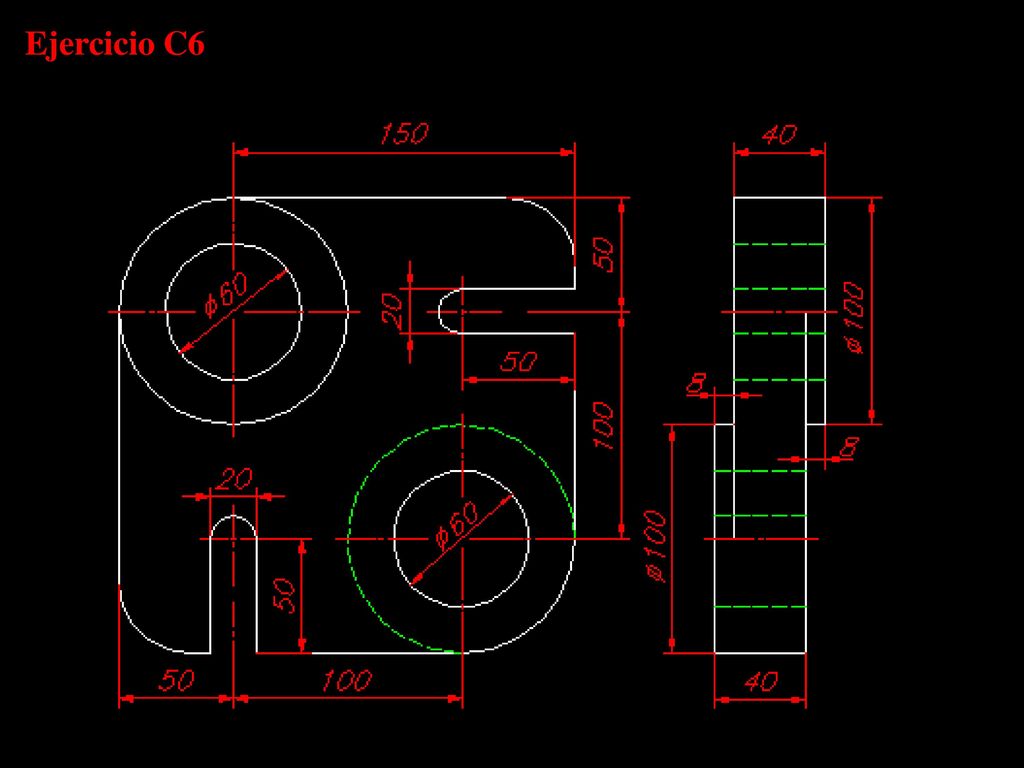

Ejercicio C6
37

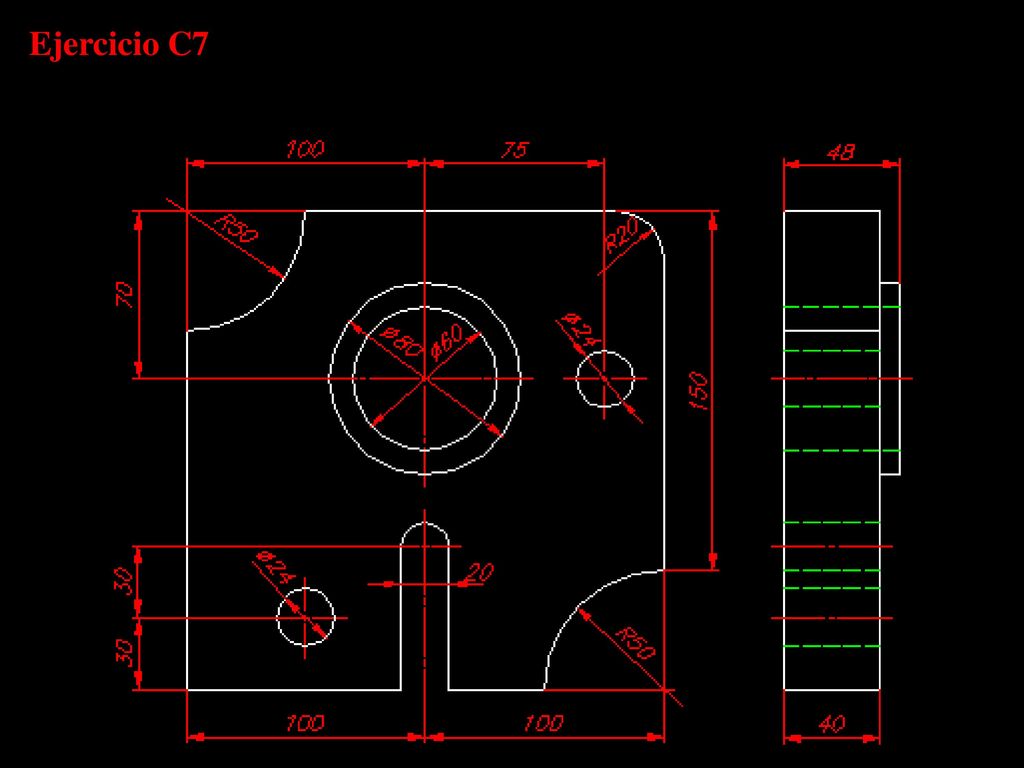

Ejercicio C7
38

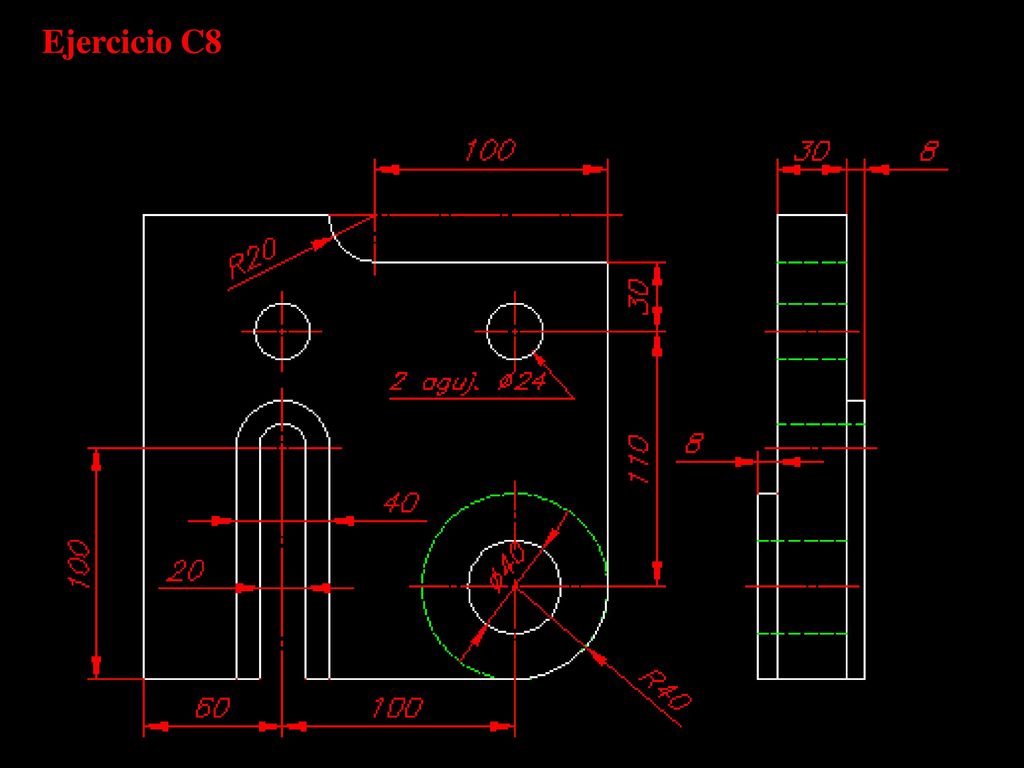

Ejercicio C8
39

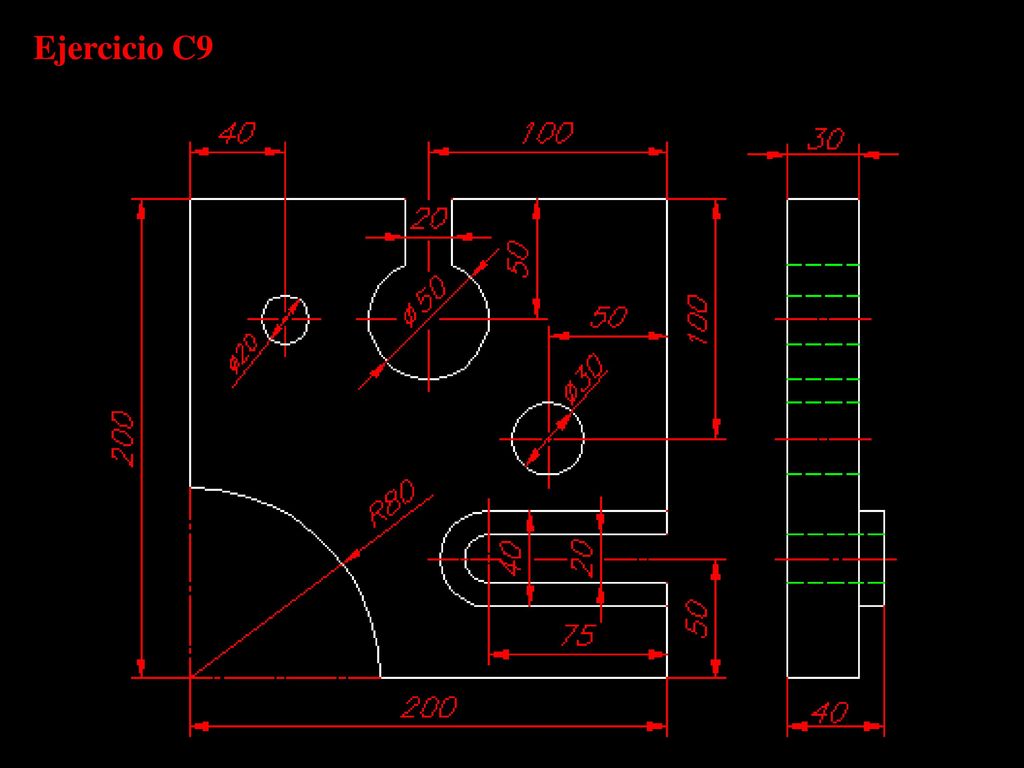

Ejercicio C9
40

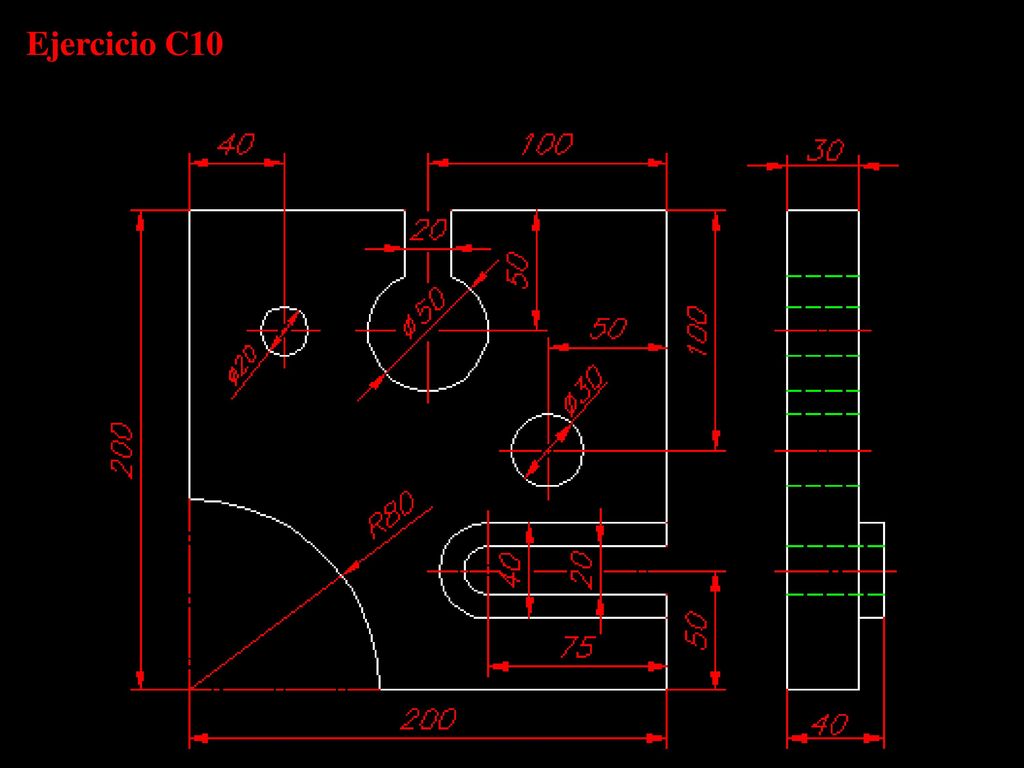

Ejercicio C10
41

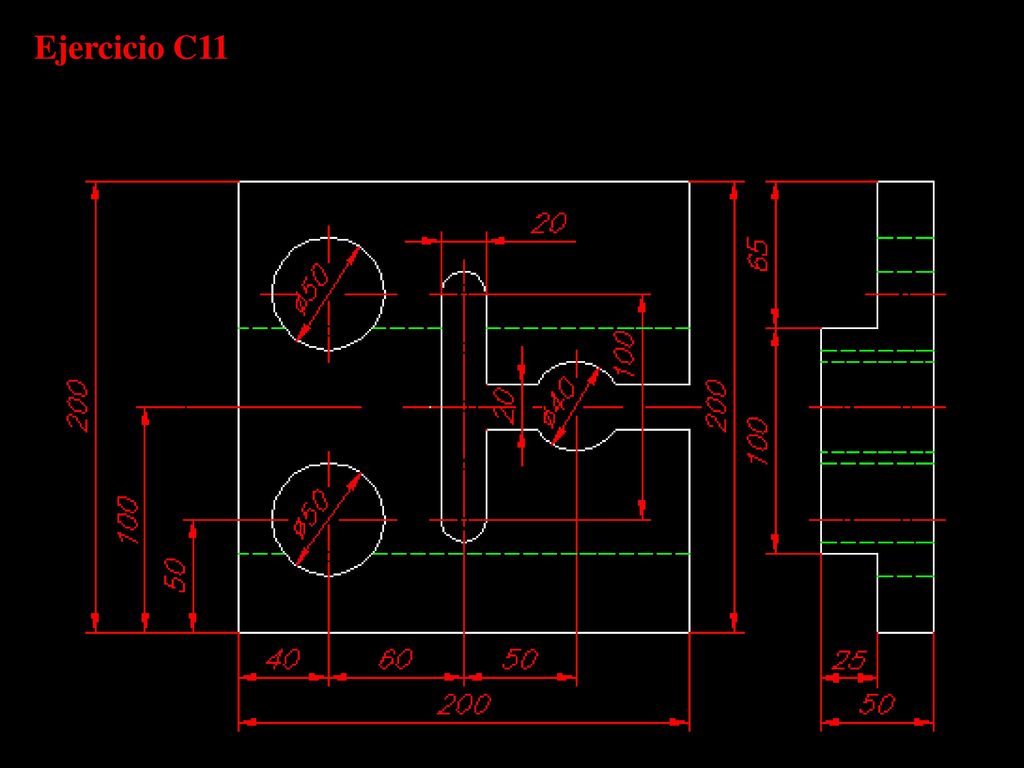

Ejercicio C11
42

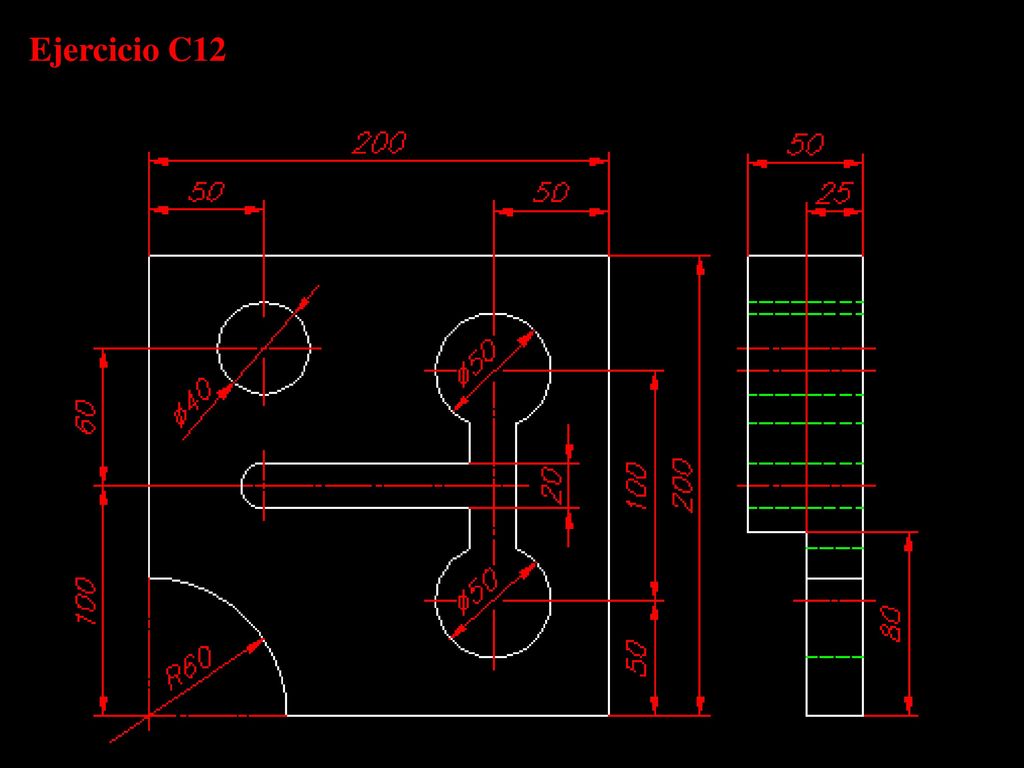

Ejercicio C12
43

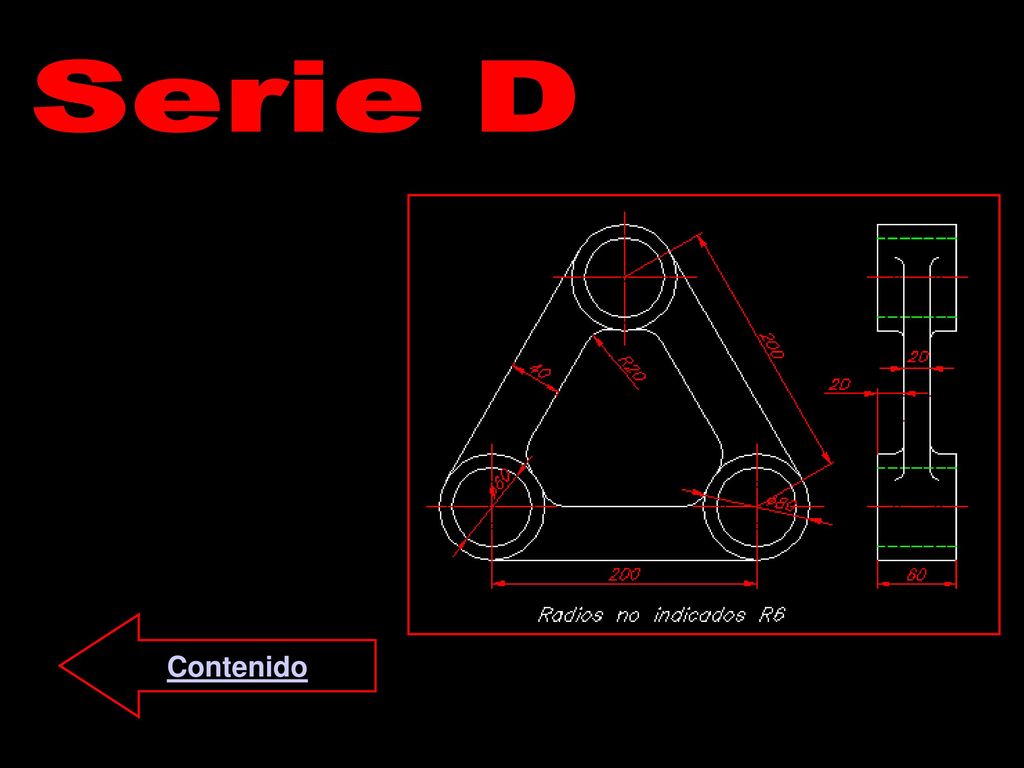

Serie D Serie D Contenido
44

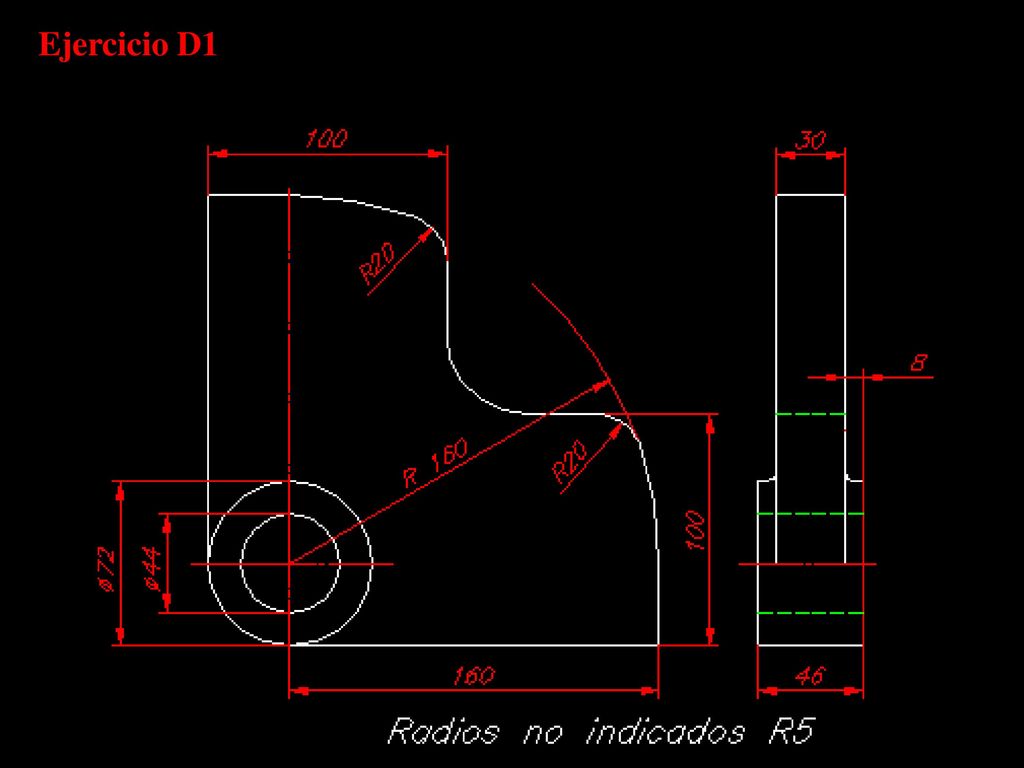

Ejercicio D1
45

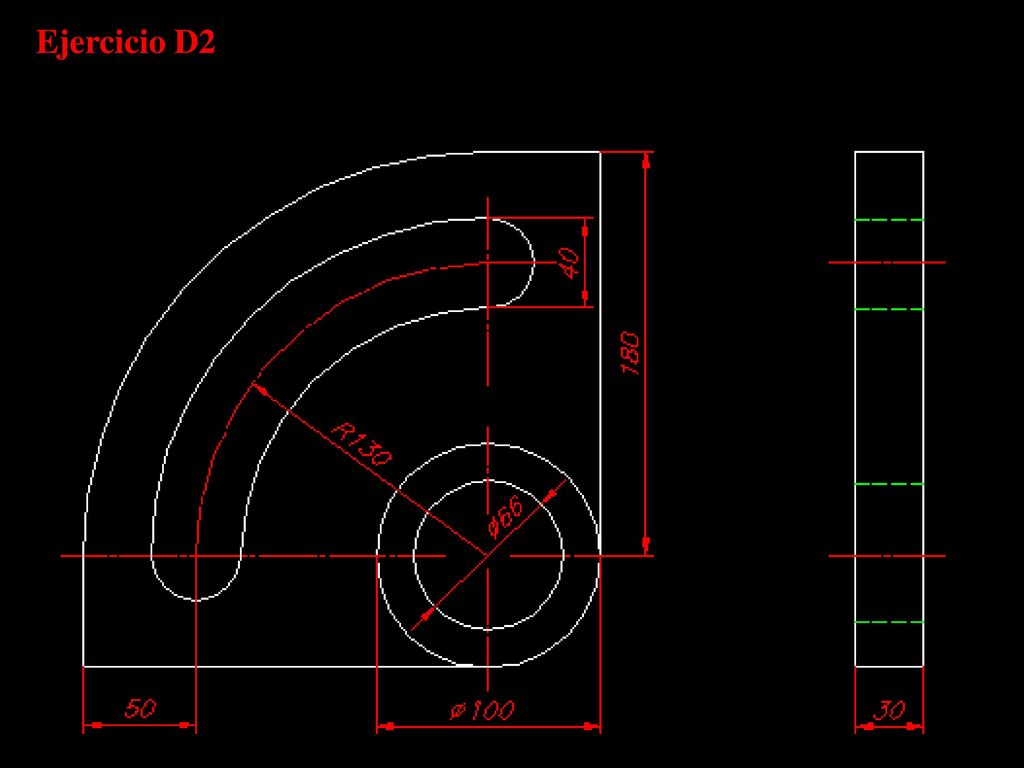

Ejercicio D2
46

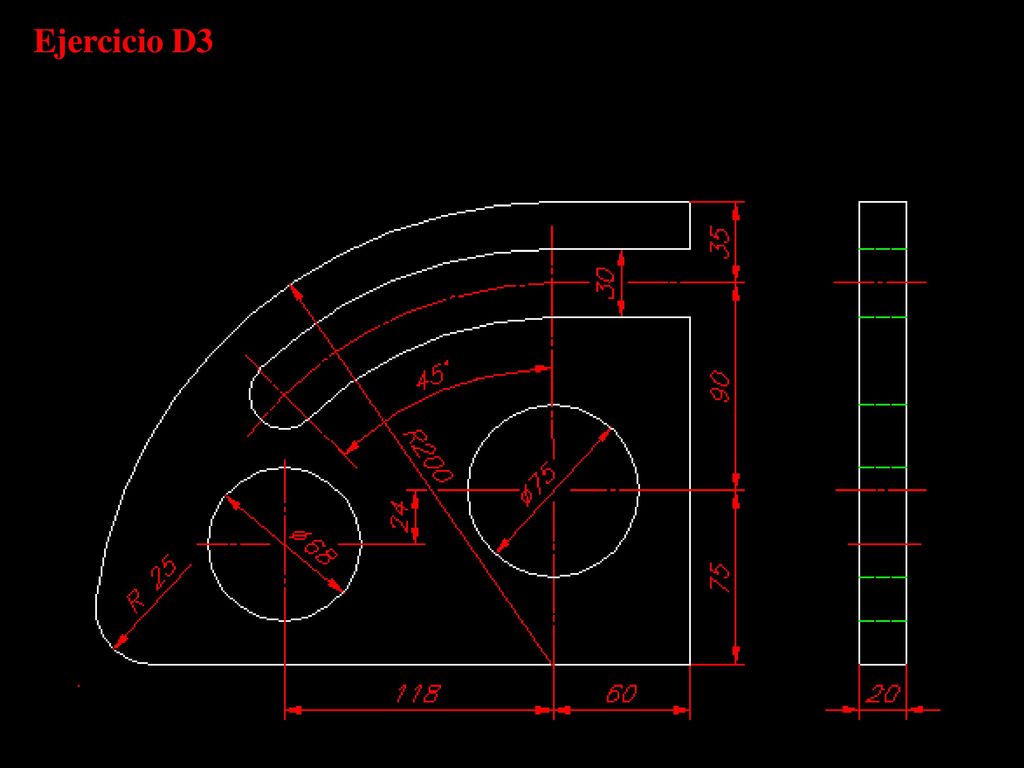

Ejercicio D3
47

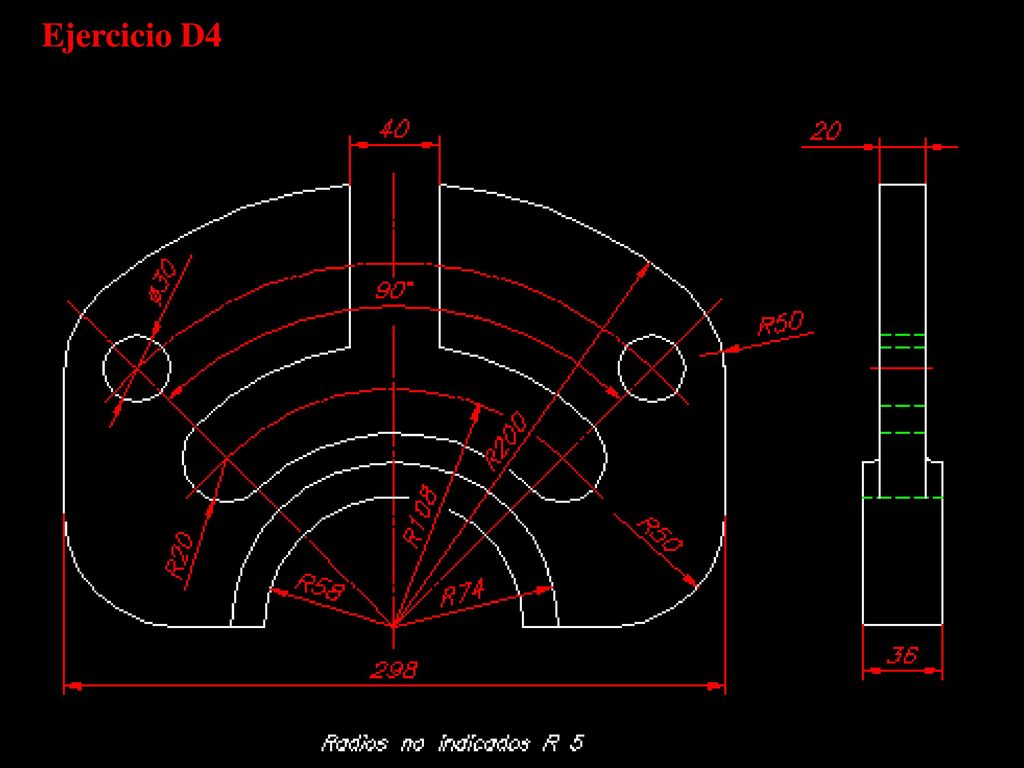

Ejercicio D4
48

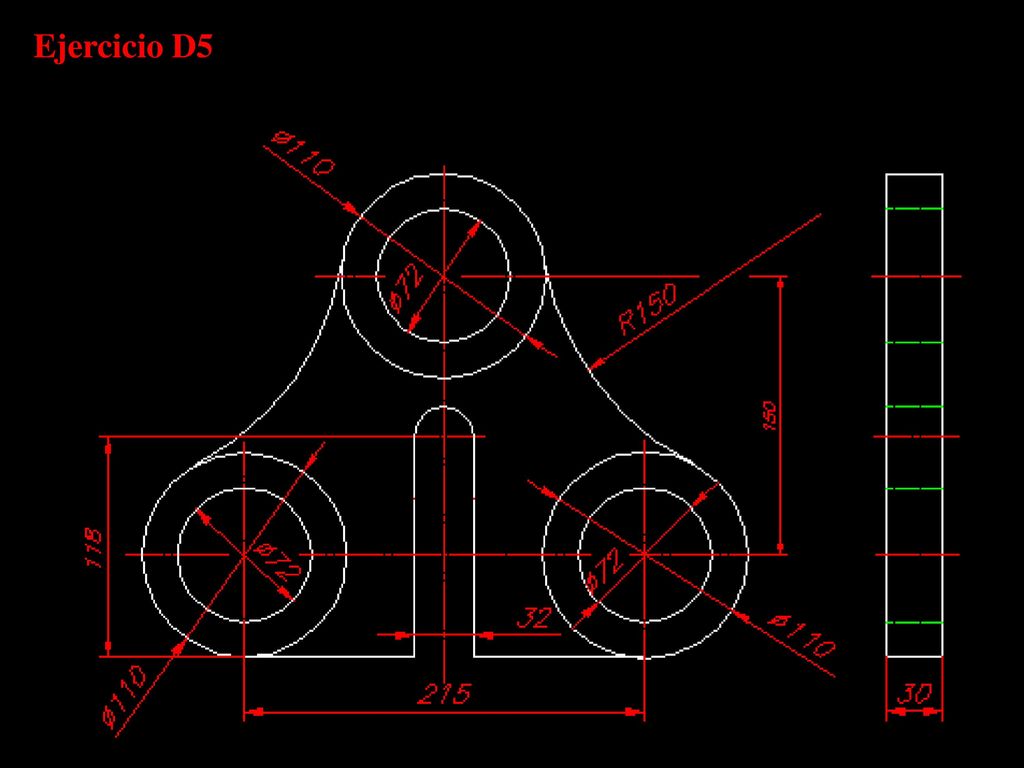

Ejercicio D5
49

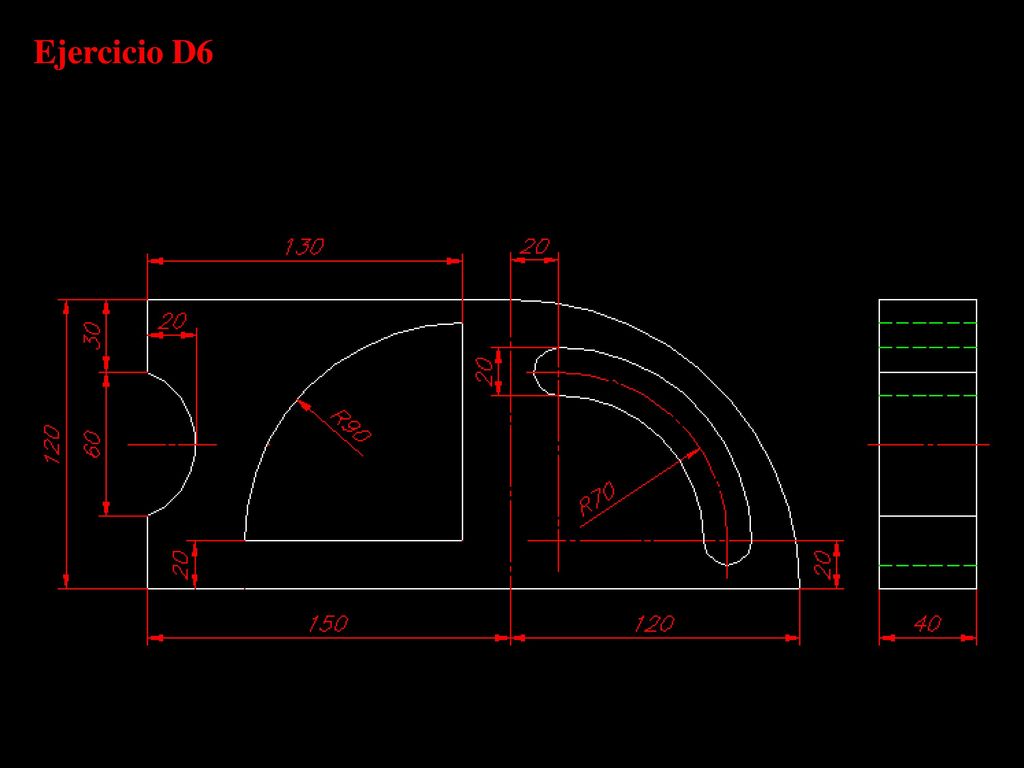

Ejercicio D6
50

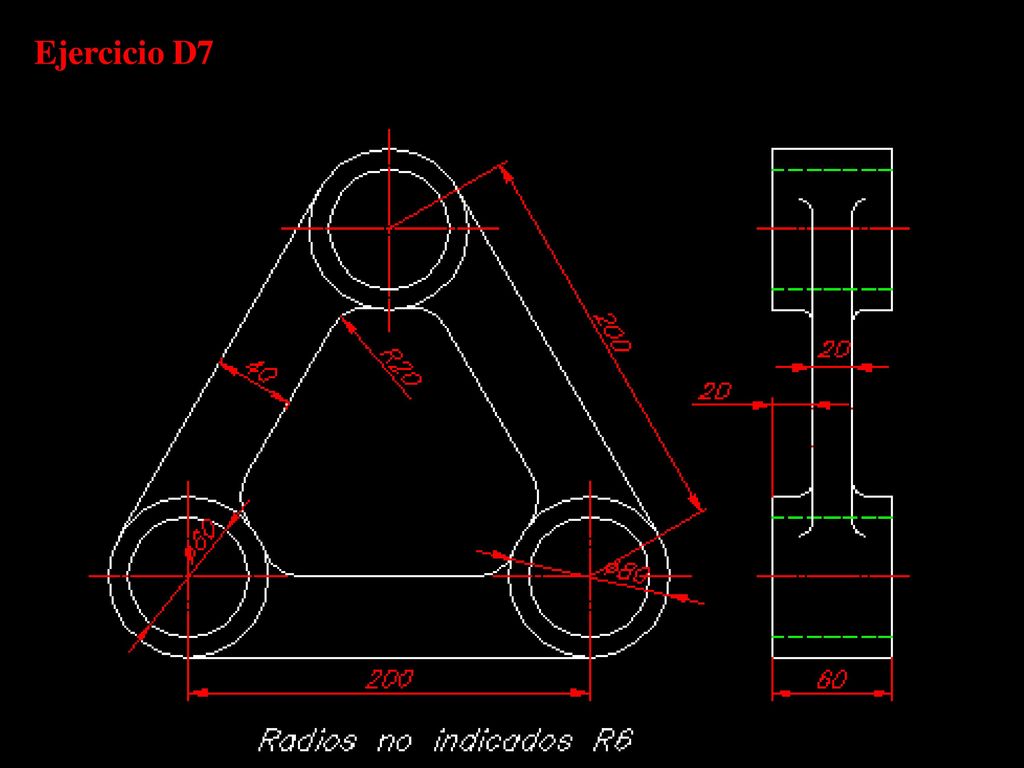

Ejercicio D7
51

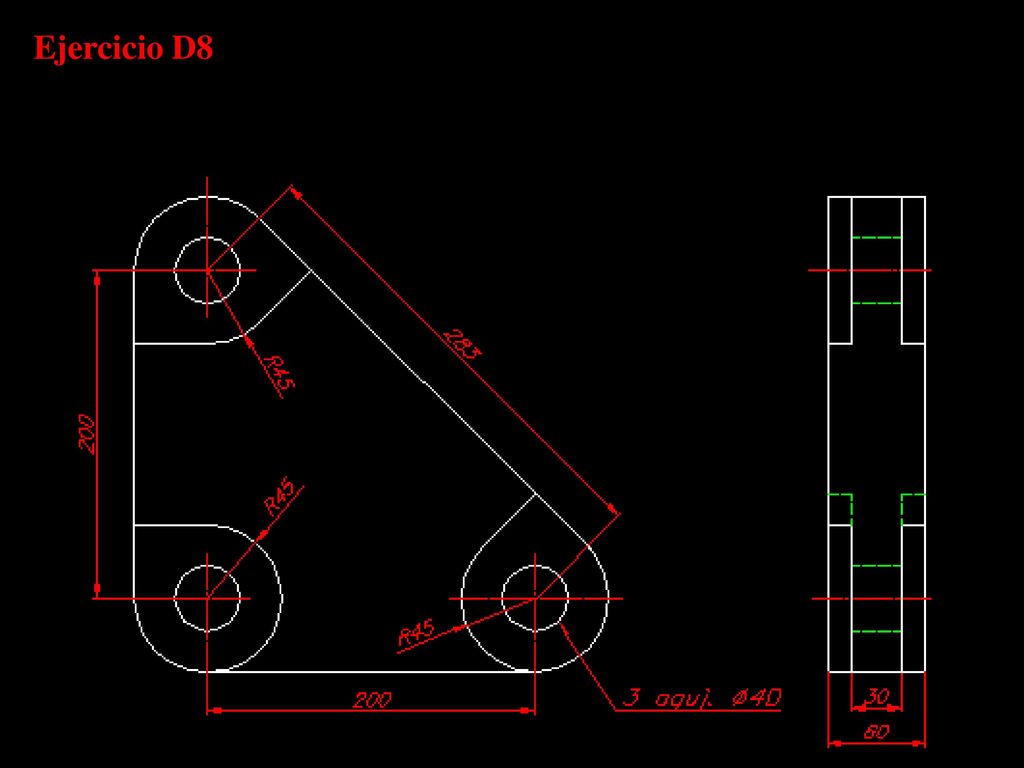

Ejercicio D8
52

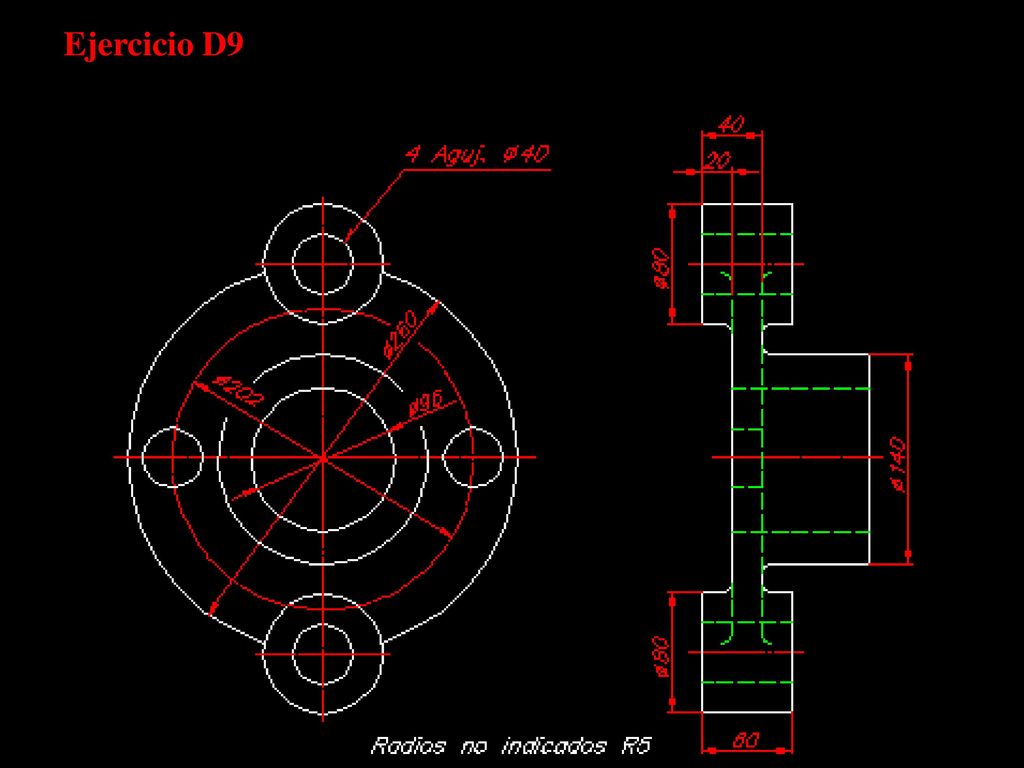

Ejercicio D9
53

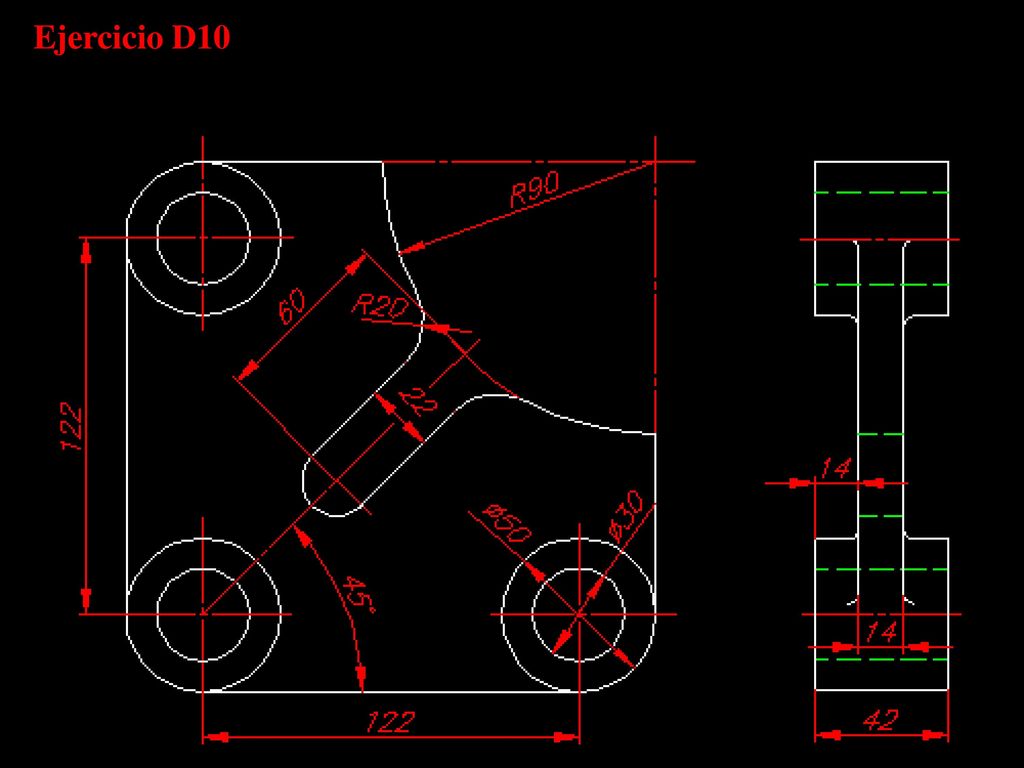

Ejercicio D10
54

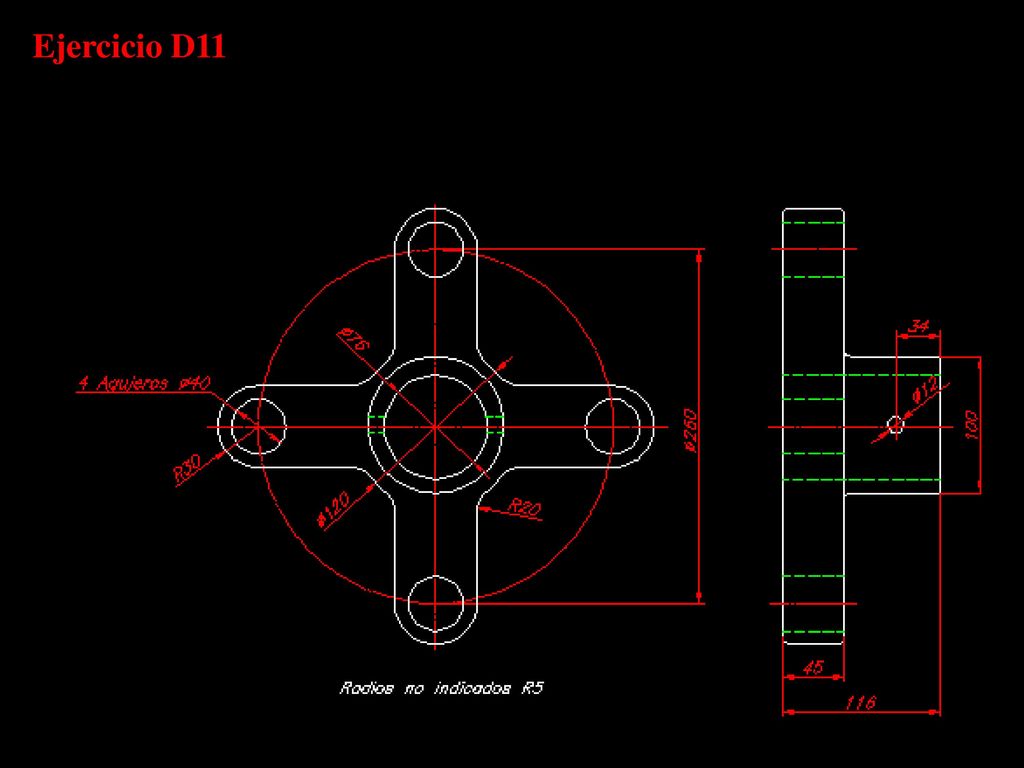

Ejercicio D11
55

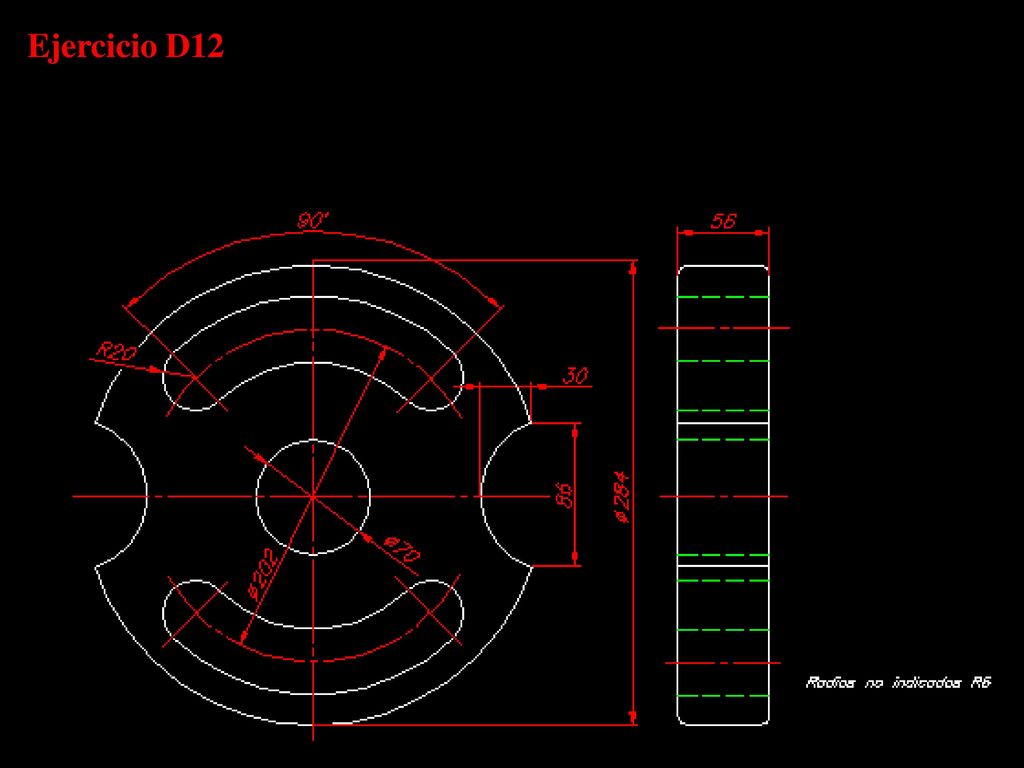

Ejercicio D12
56

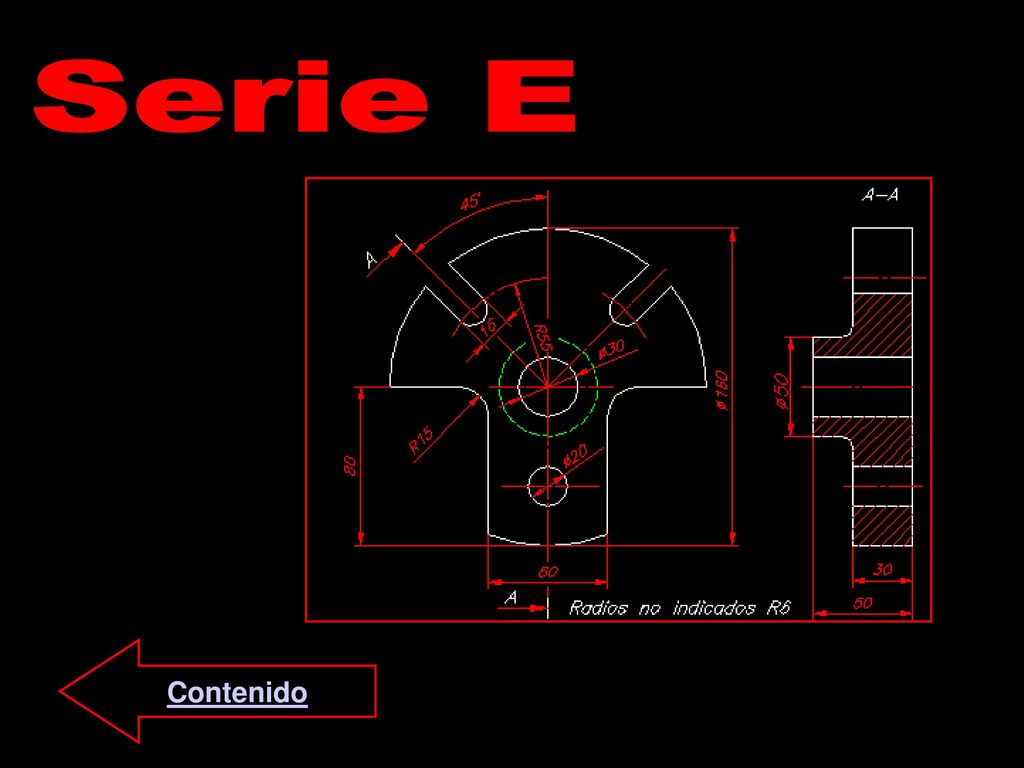

Serie E Serie E Contenido
57

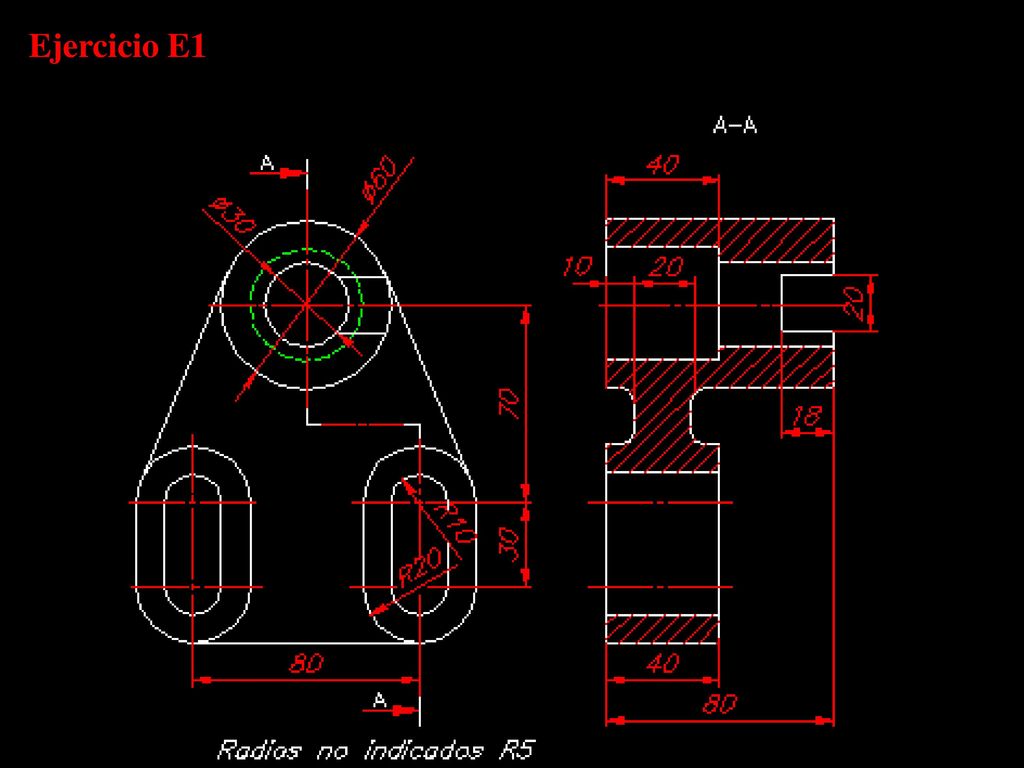

Ejercicio E1
58

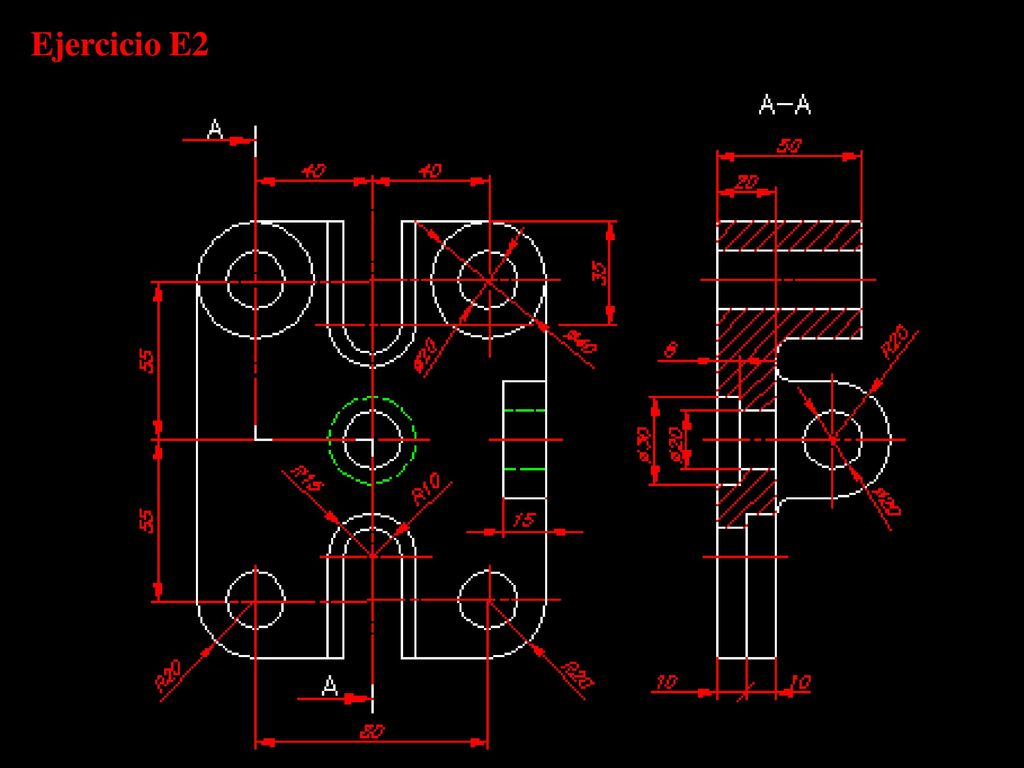

Ejercicio E2
59

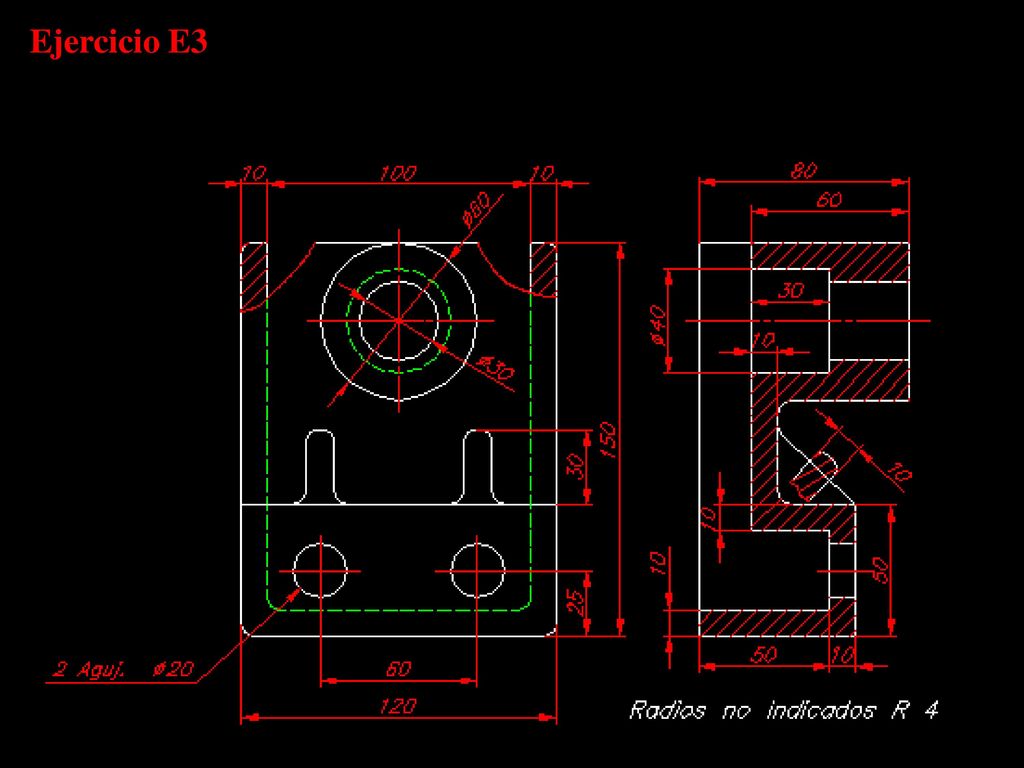

Ejercicio E3
60

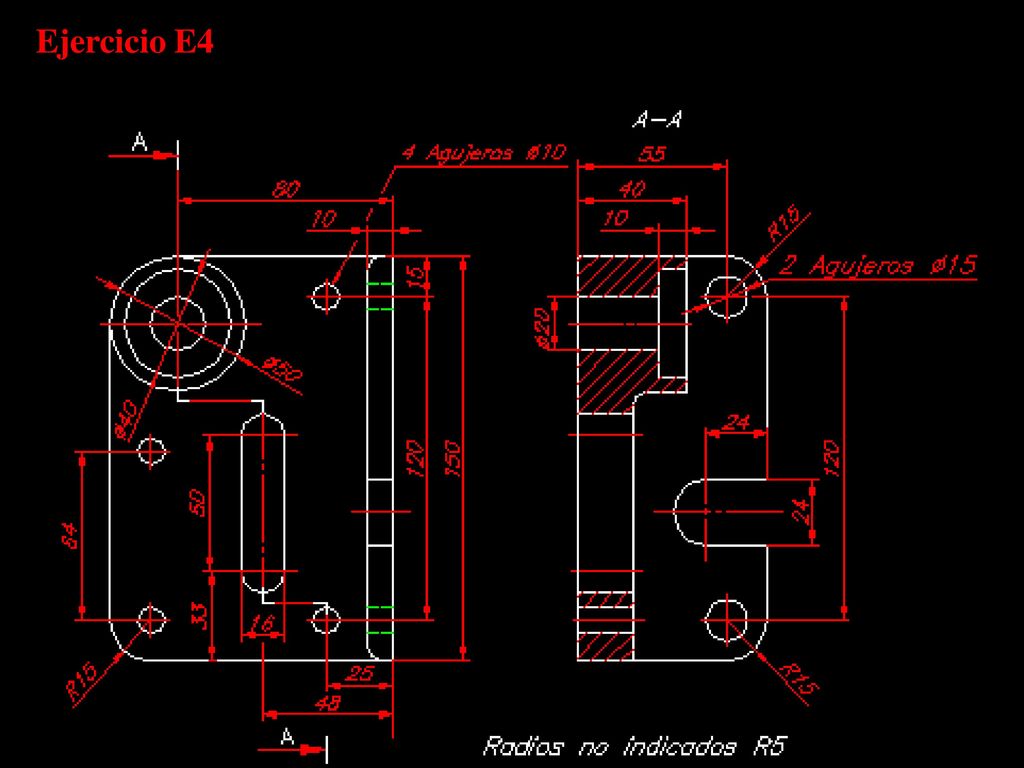

Ejercicio E4
61

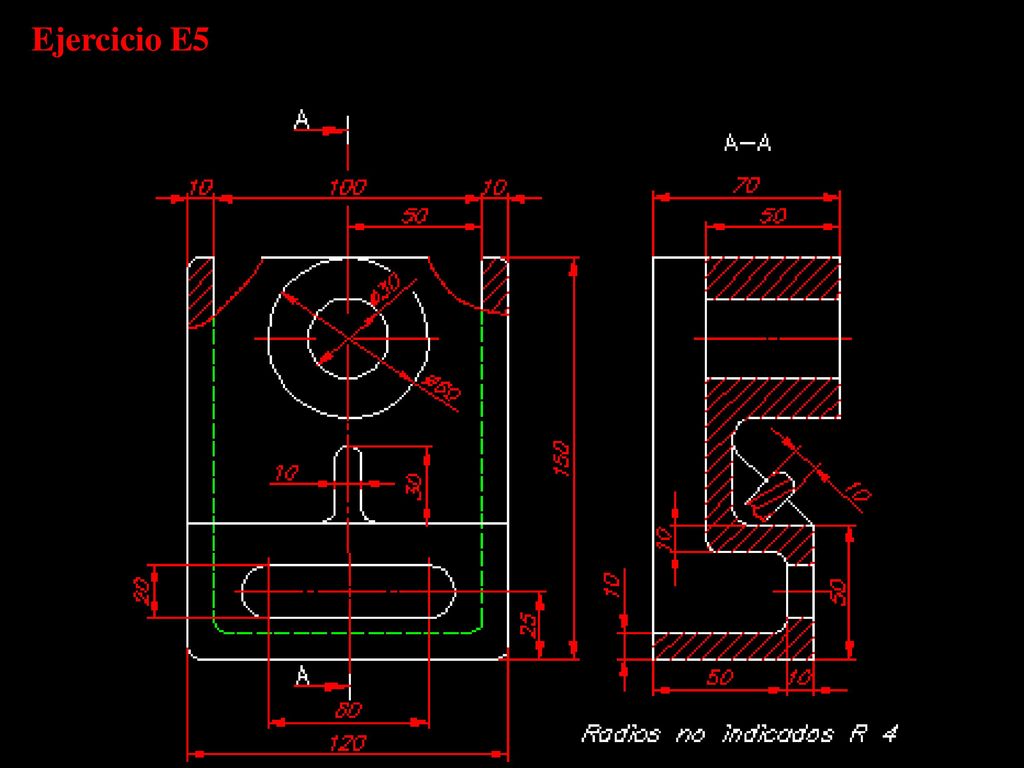

Ejercicio E5
62

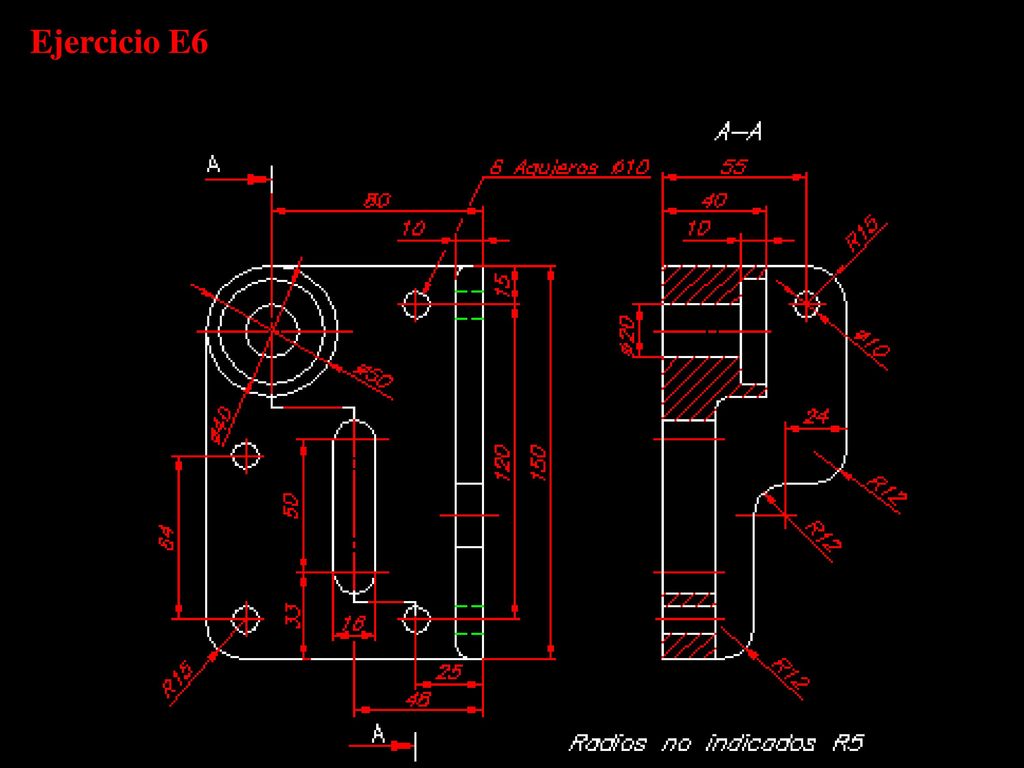

Ejercicio E6
63

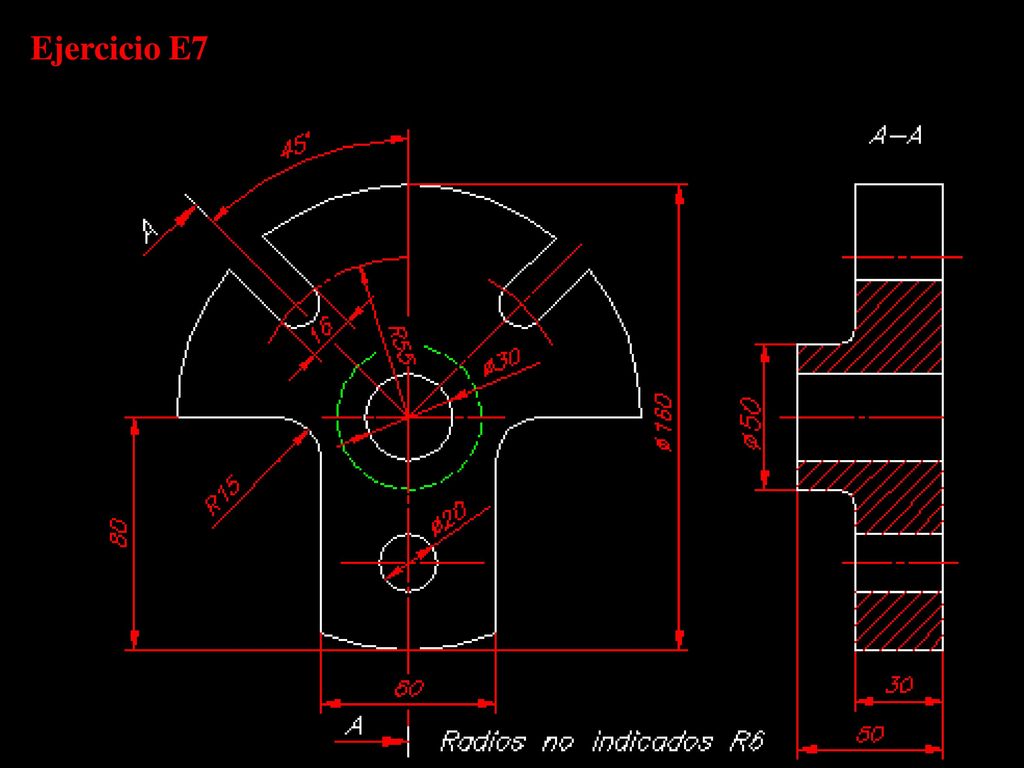

Ejercicio E7
64

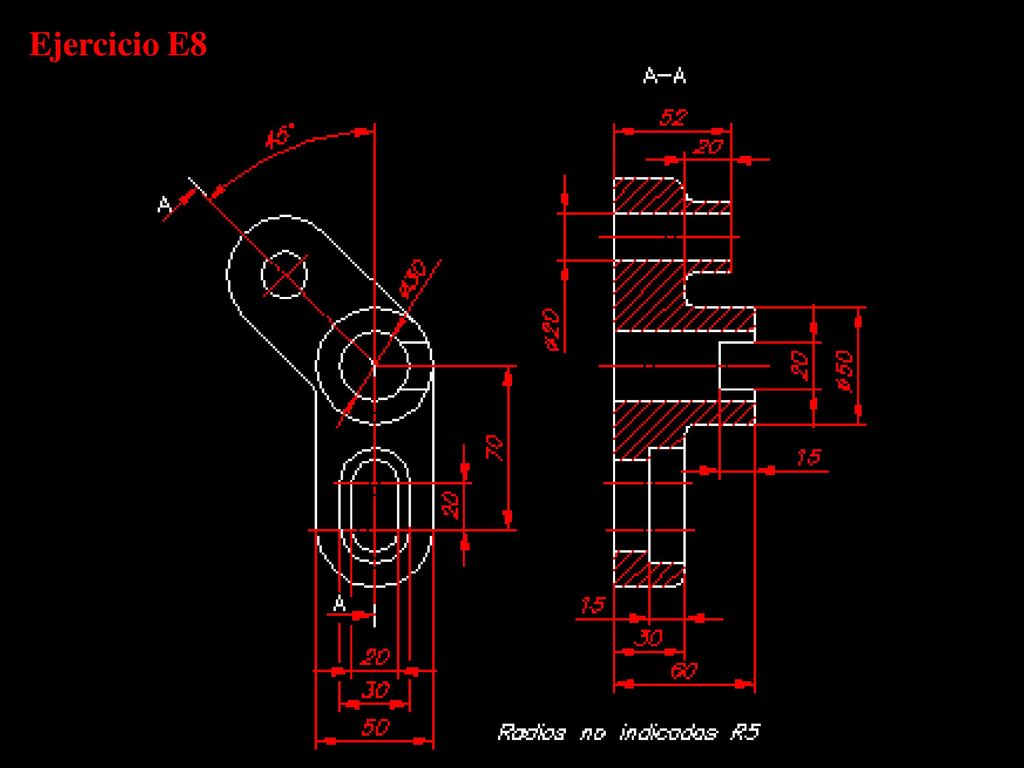

Ejercicio E8
65

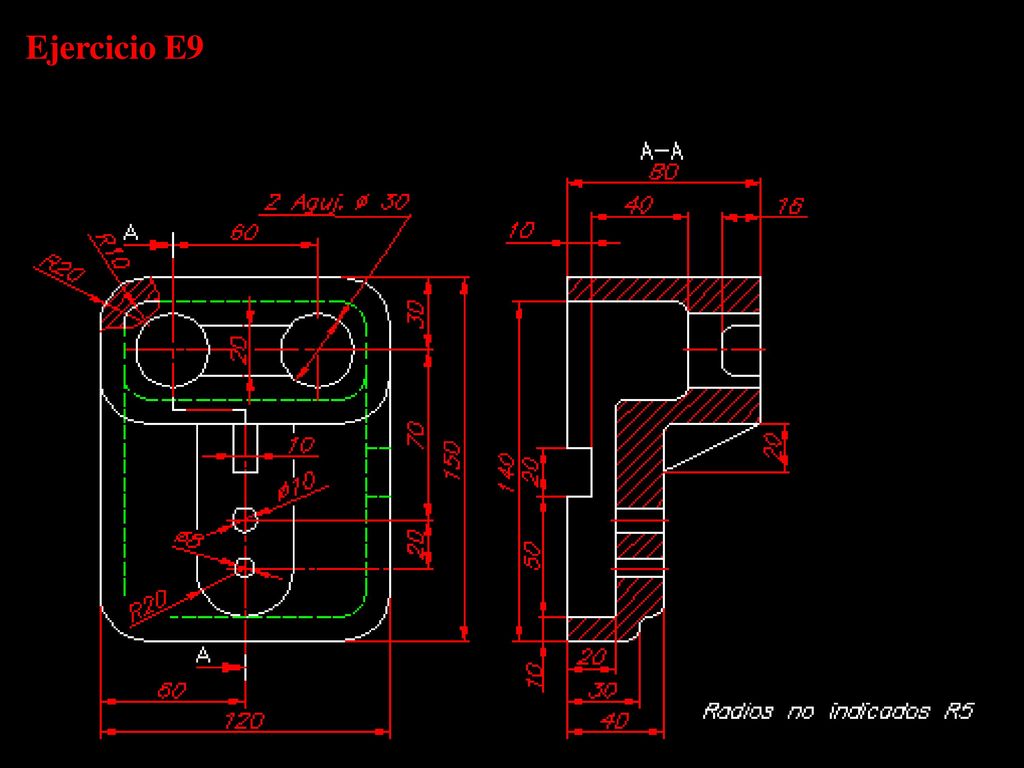

Ejercicio E9
66

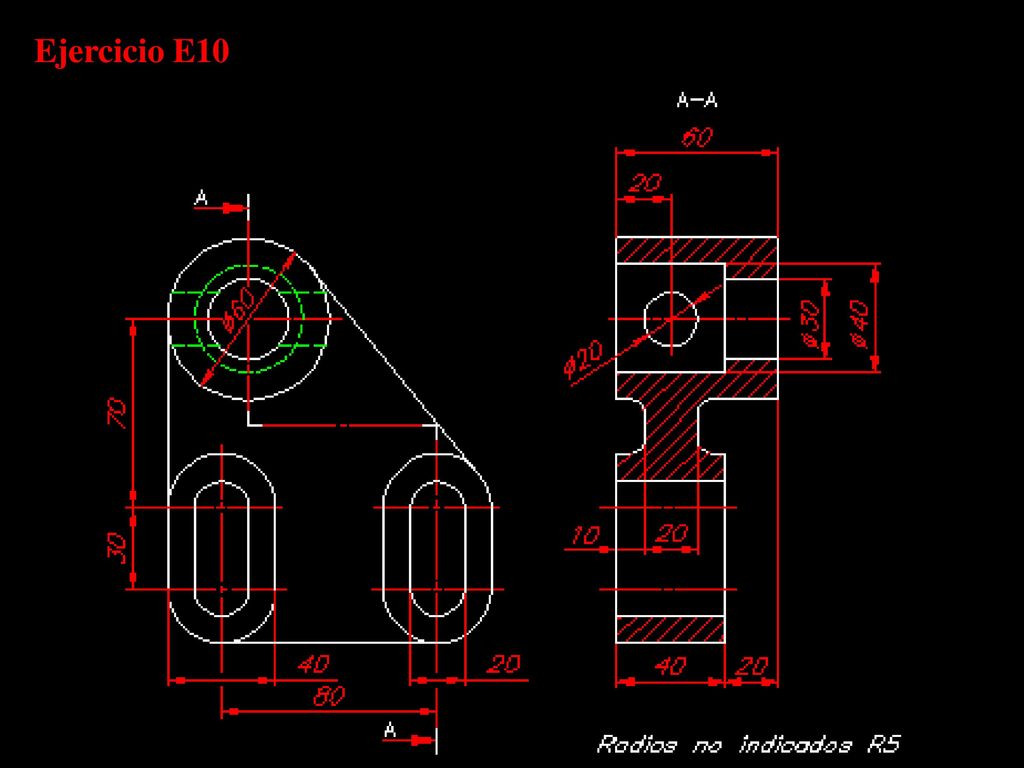

Ejercicio E10
67

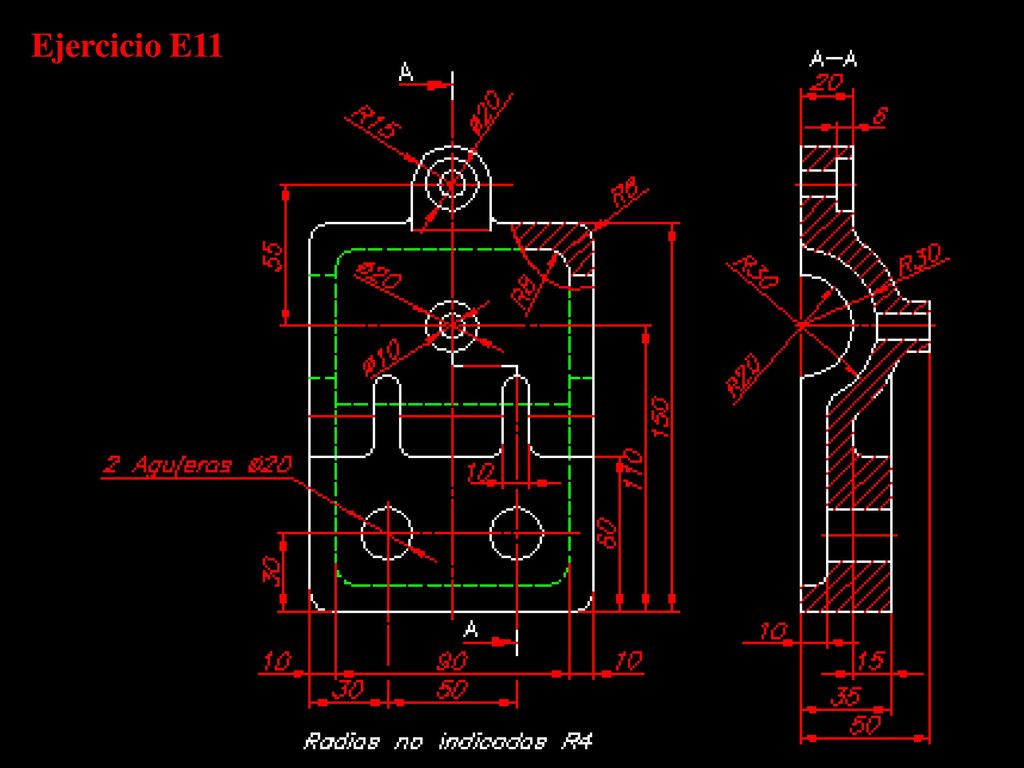

Ejercicio E11
68

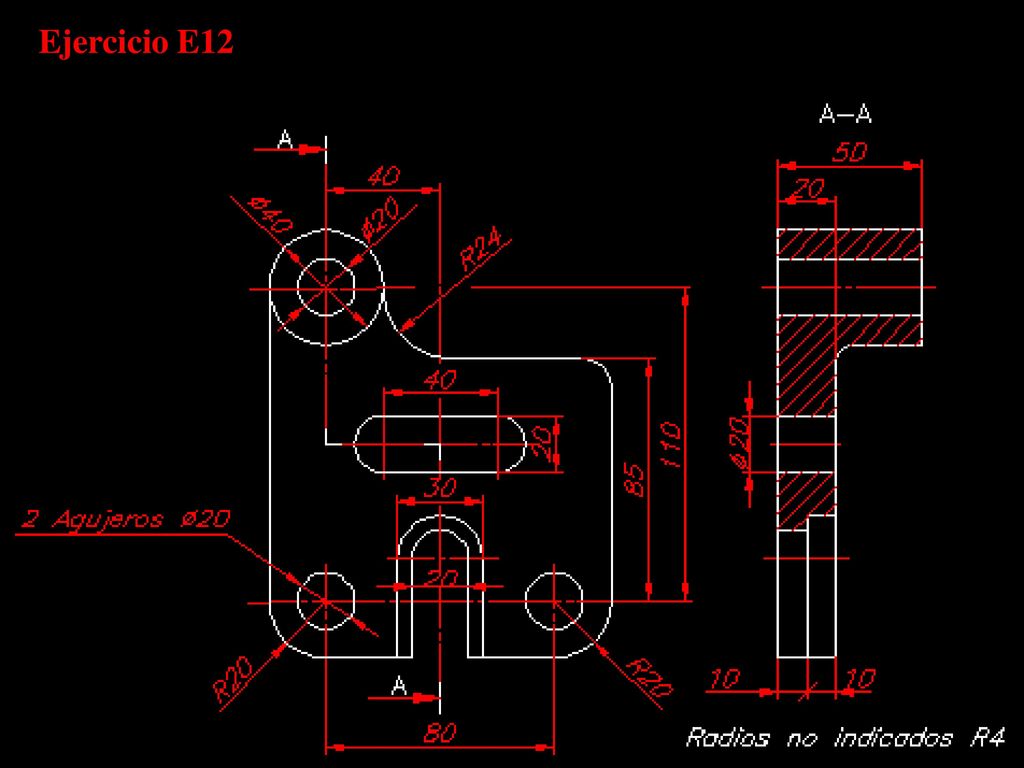

Ejercicio E12
69

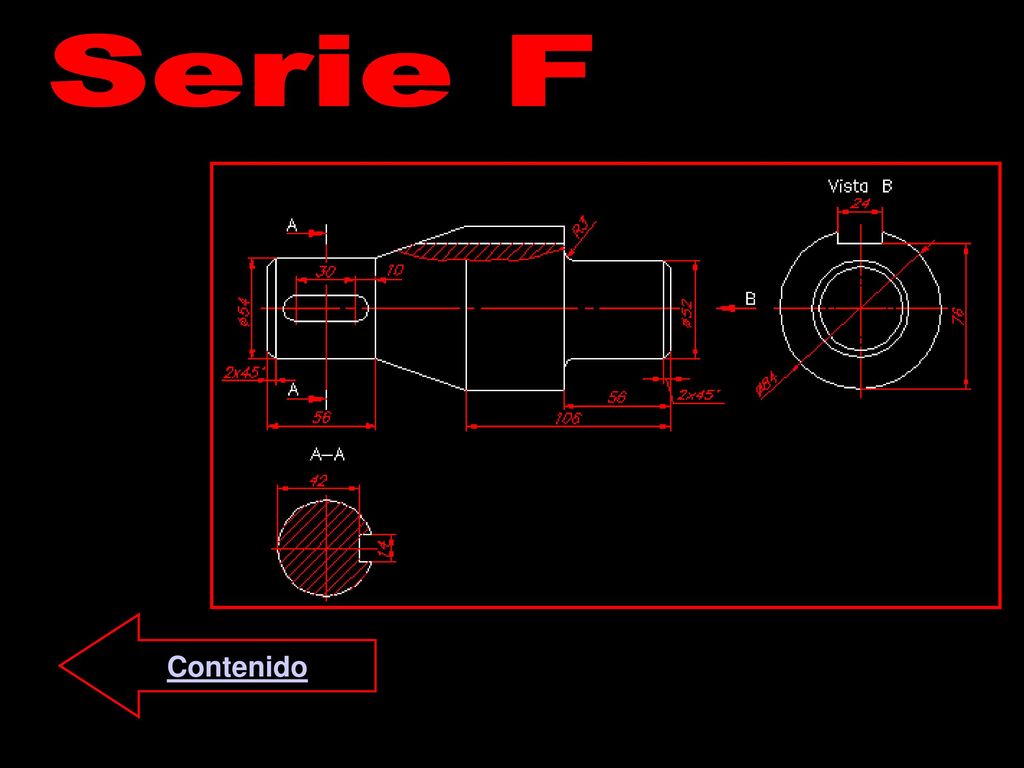

Serie F Serie F Contenido
70

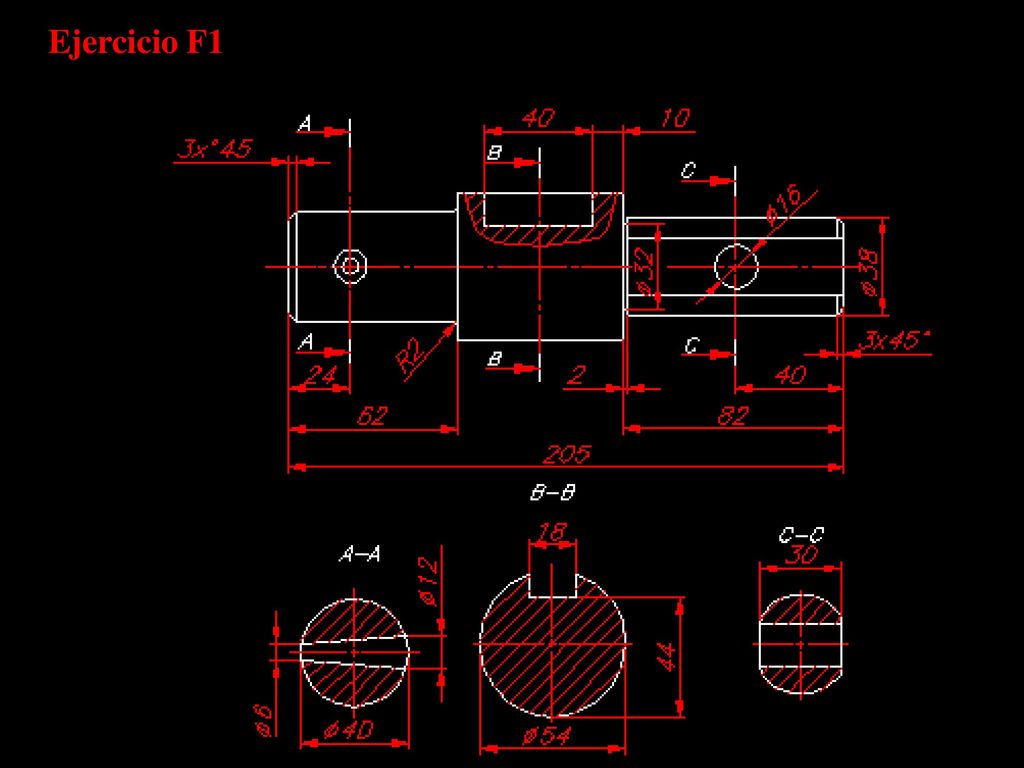

Ejercicio F1 Ejercicio F1
71

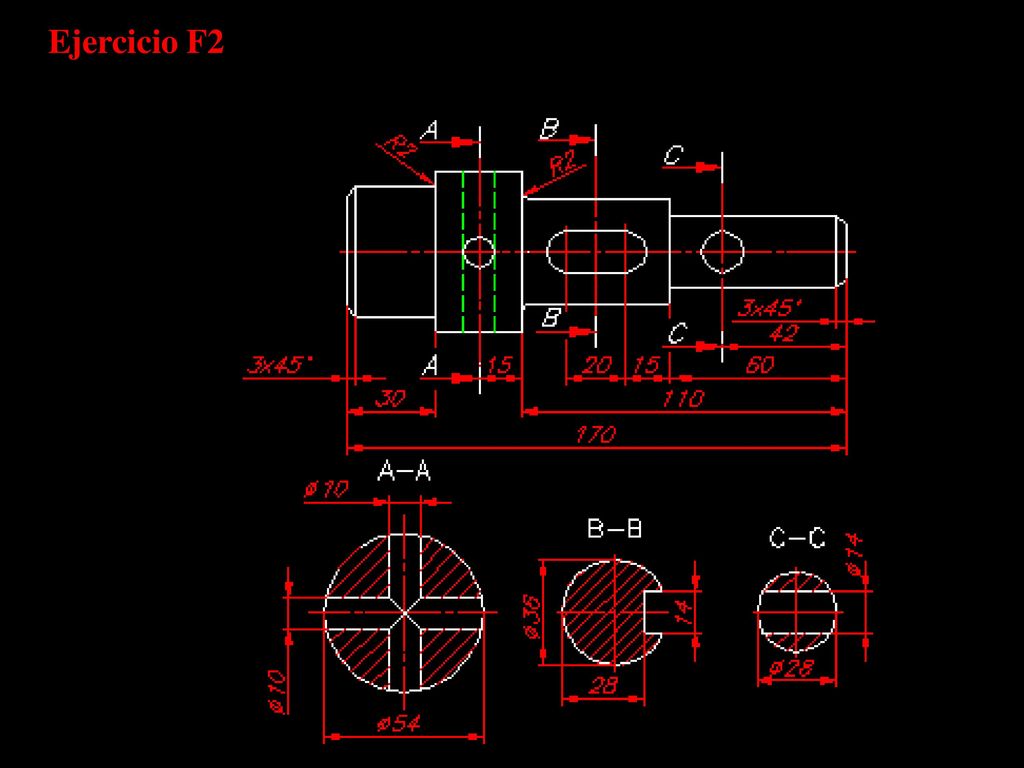

Ejercicio F2 Ejercicio F2
72

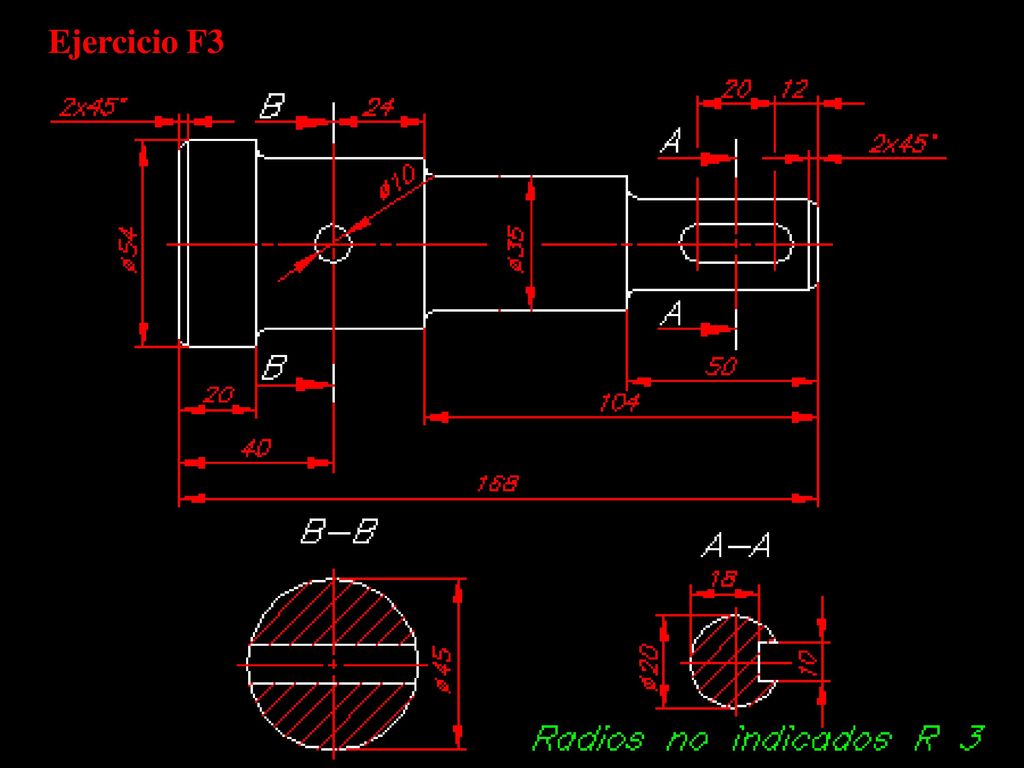

Ejercicio F3 Ejercicio F3
73

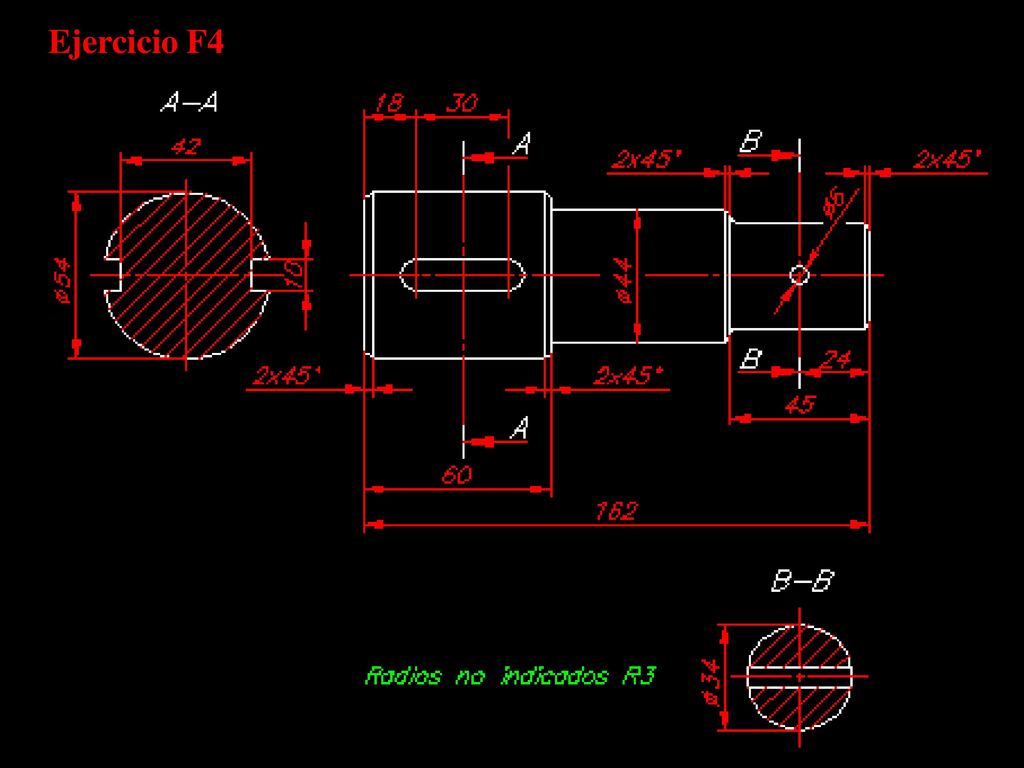

Ejercicio F4 Ejercicio F4
74

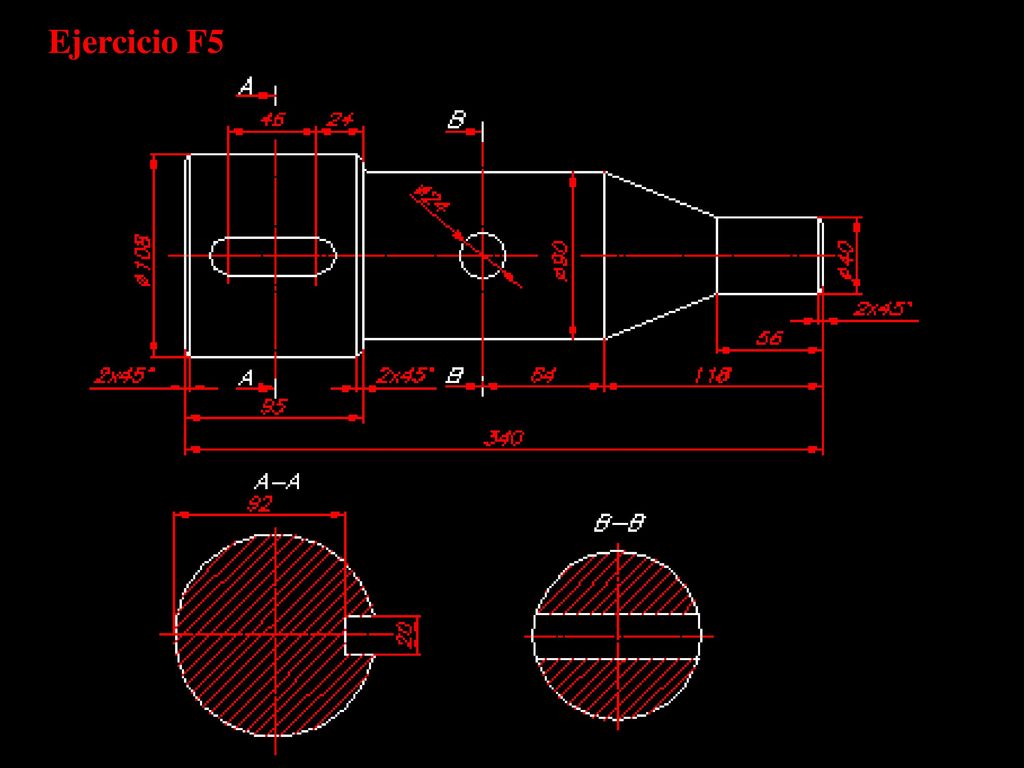

Ejercicio F5 Ejercicio F5
75

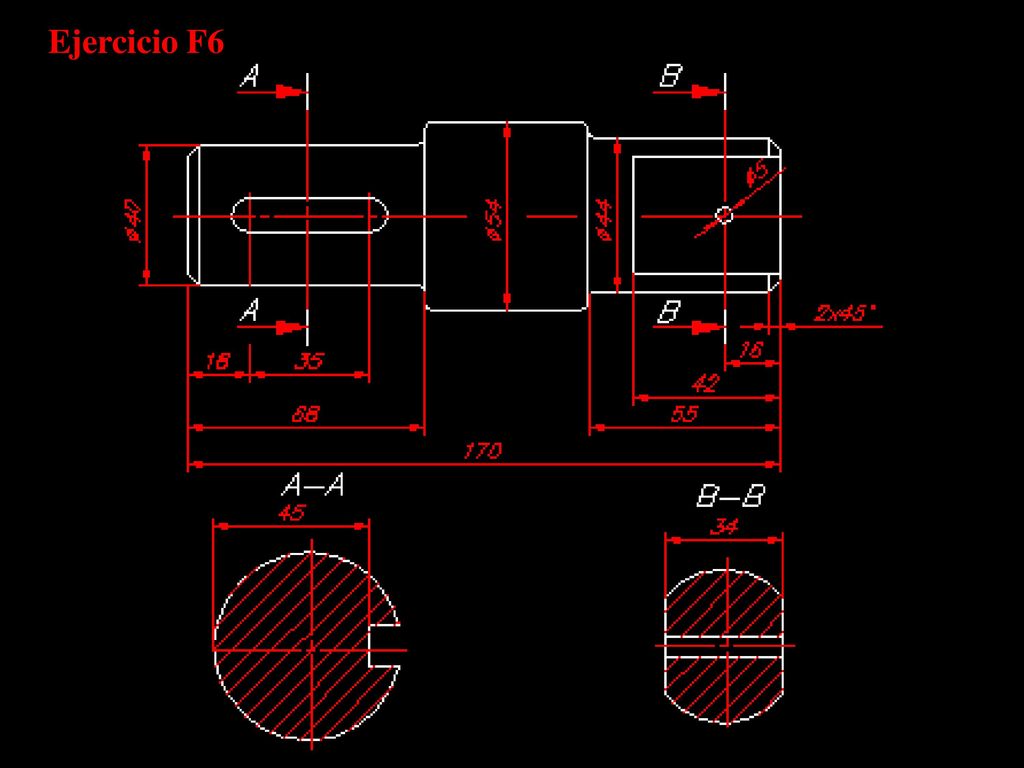

Ejercicio F6 Ejercicio F6
76

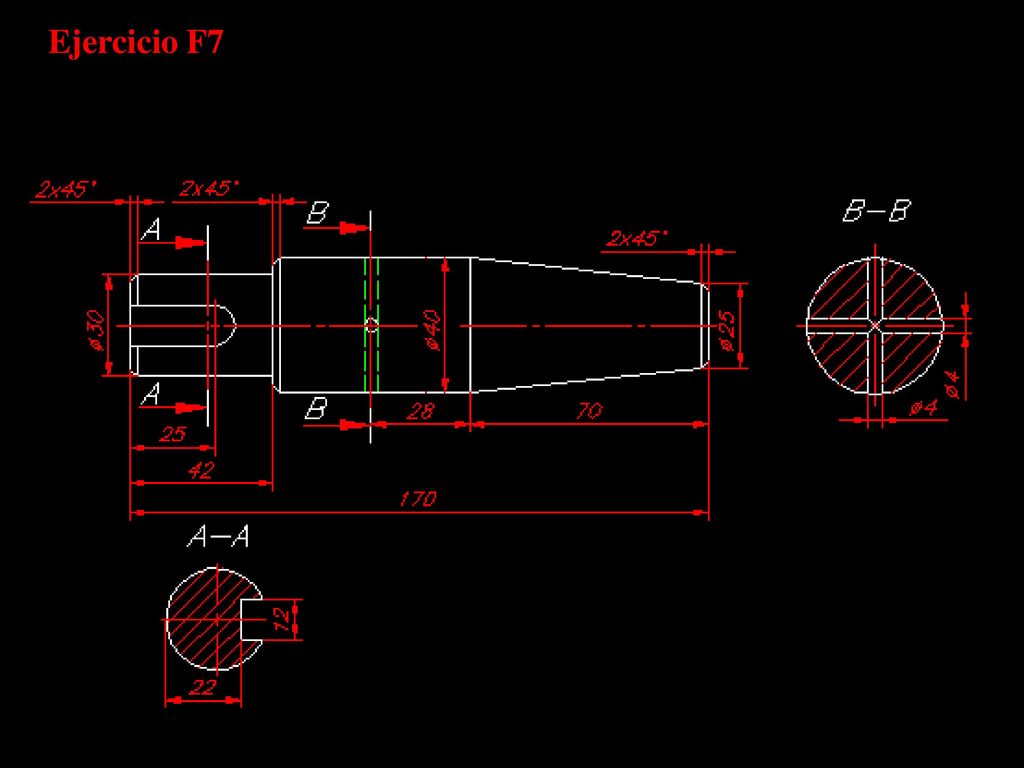

Ejercicio F7 Ejercicio F7
77

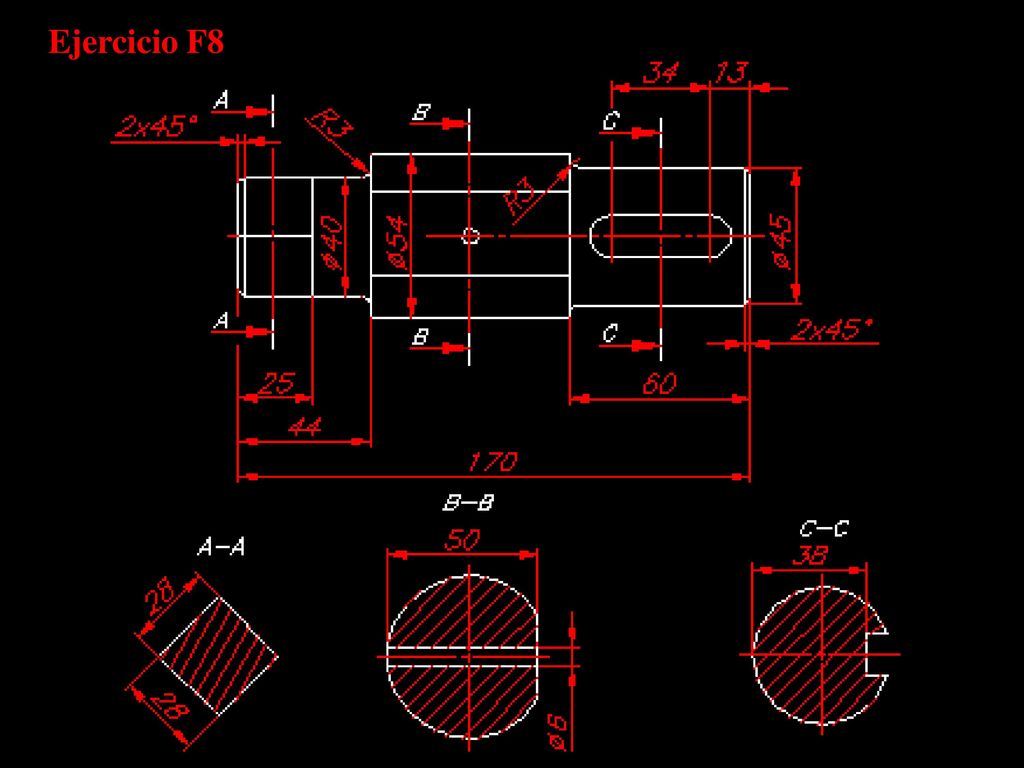

Ejercicio F8 Ejercicio F8
78
Ejercicio F9 Ejercicio F9
79

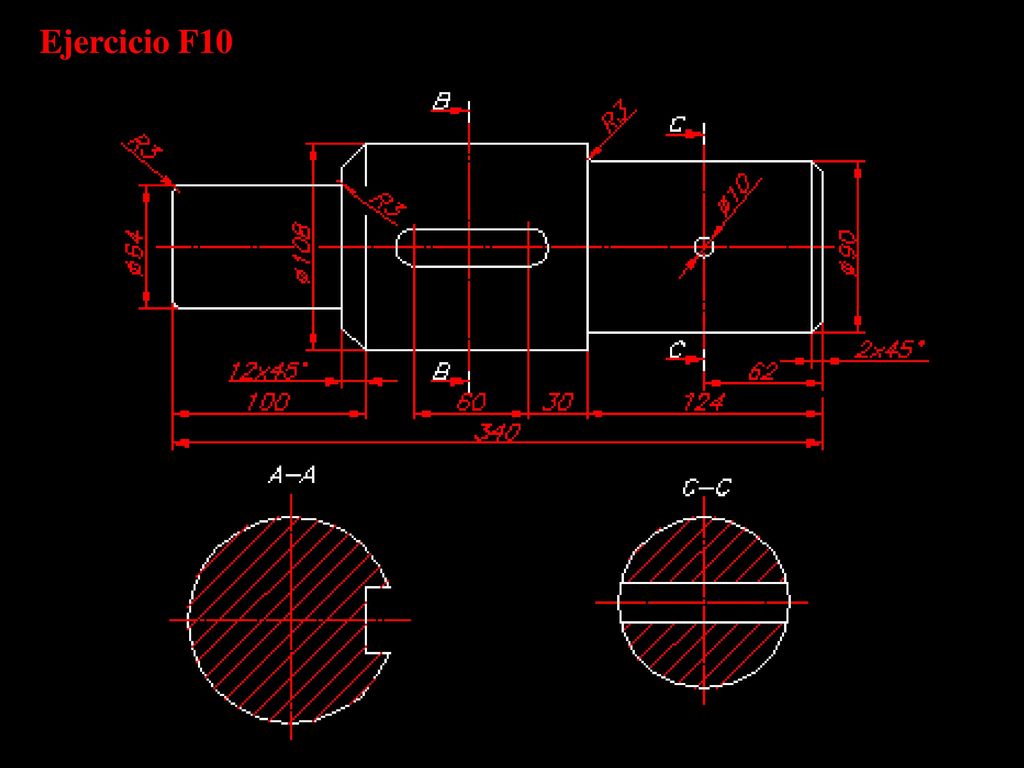

Ejercicio F10 Ejercicio F10
80

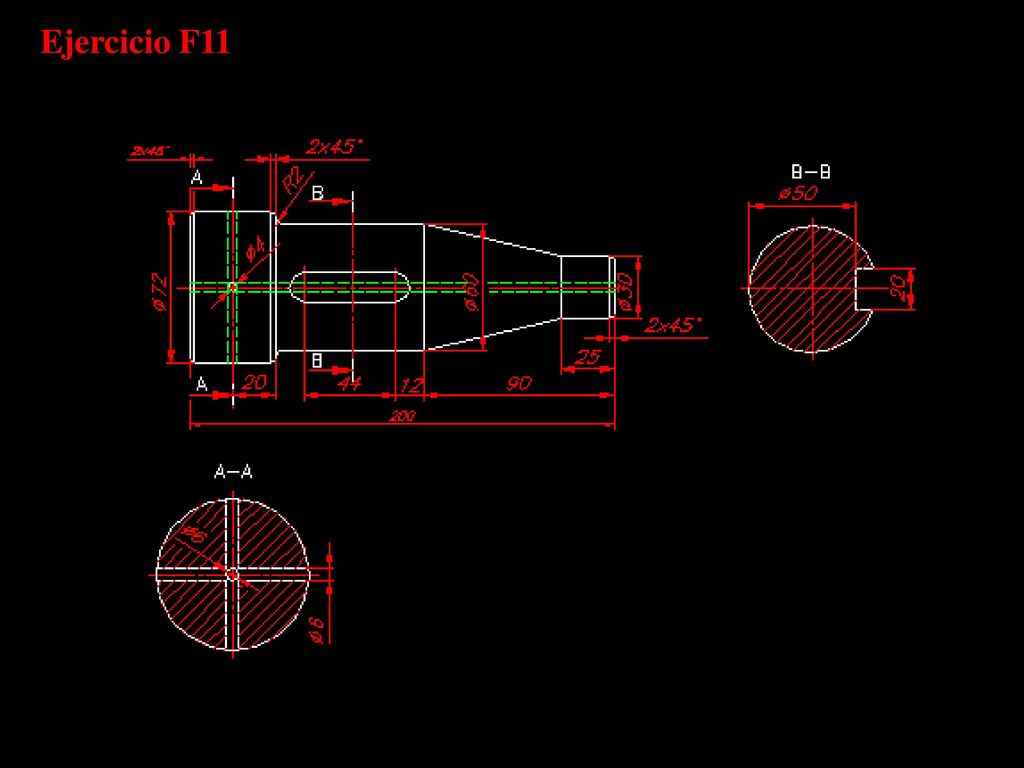

Ejercicio F11 Ejercicio F11
81

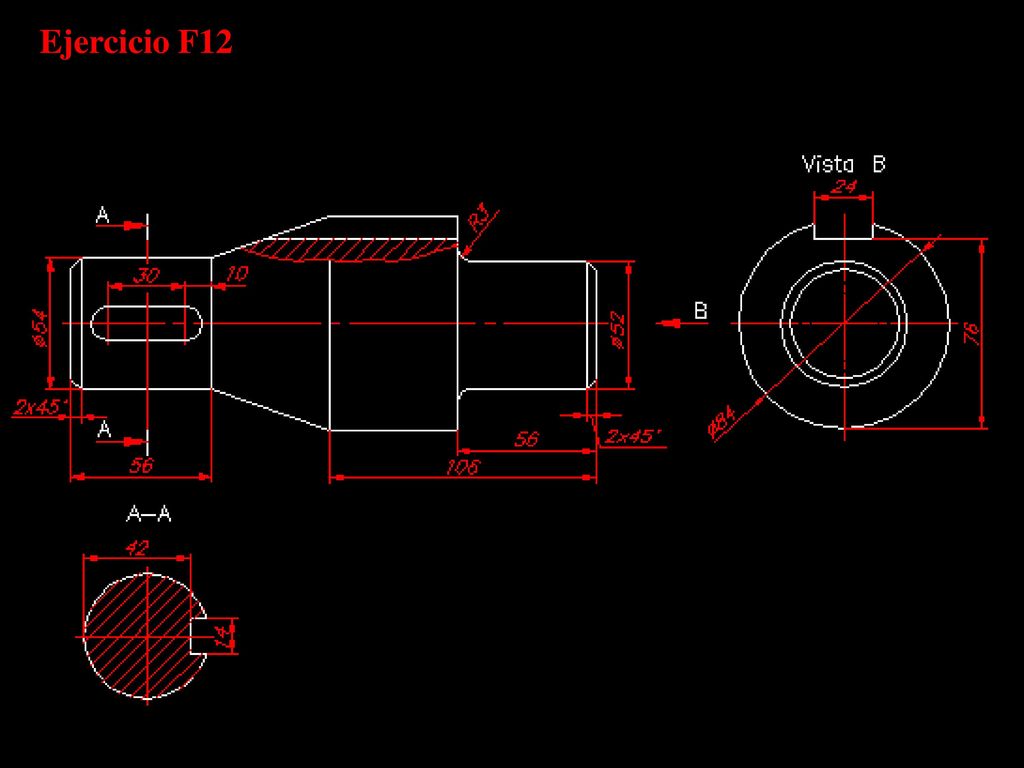

Ejercicio F12 Ejercicio F12
