SIMOS PIEZOELECTRICO INDICE.

Presentaciones similares


Presentación del tema: "SIMOS PIEZOELECTRICO INDICE."— Transcripción de la presentación:

1 SIMOS PIEZOELECTRICO INDICE

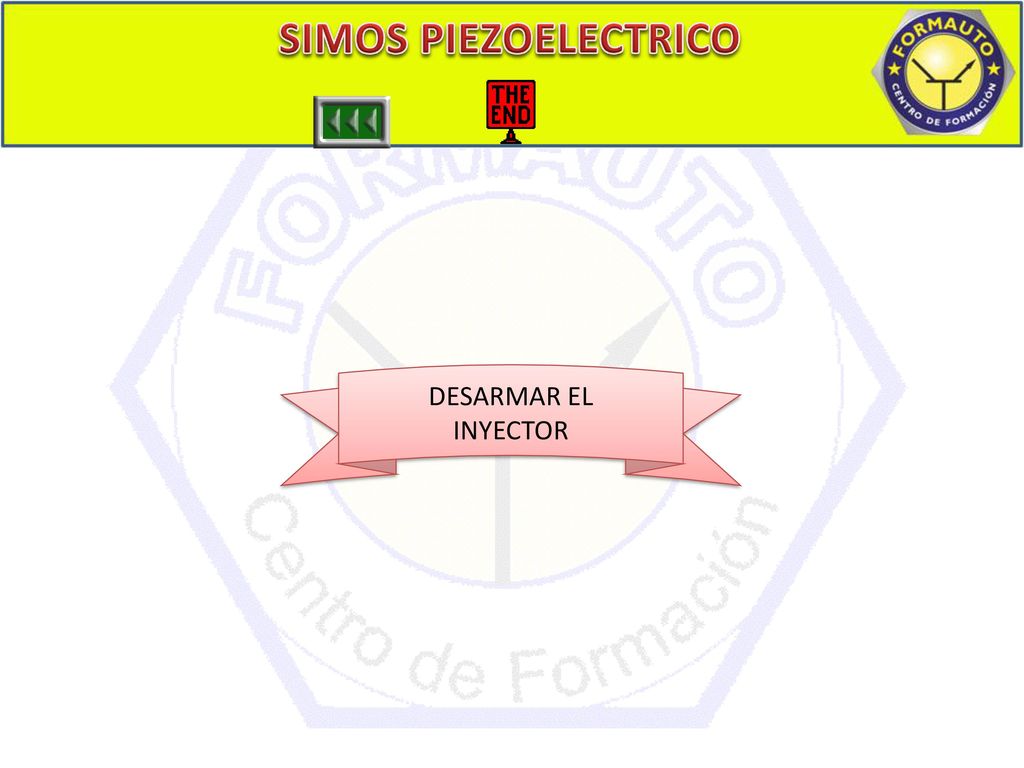

2 SIMOS PIEZOELECTRICO INDICE REPARACION DESARMAR EL INYECTOR

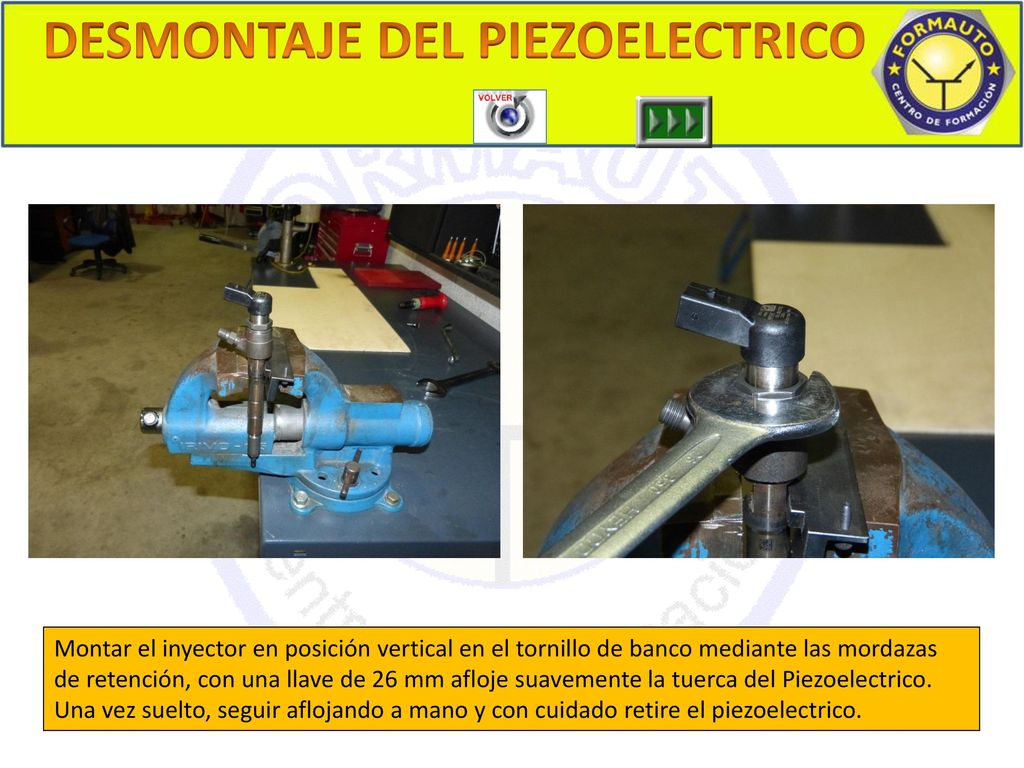

3 DESMONTAJE DEL PIEZOELECTRICO
DESMONTAR PIEZO Montar el inyector en posición vertical en el tornillo de banco mediante las mordazas de retención, con una llave de 26 mm afloje suavemente la tuerca del Piezoelectrico. Una vez suelto, seguir aflojando a mano y con cuidado retire el piezoelectrico.

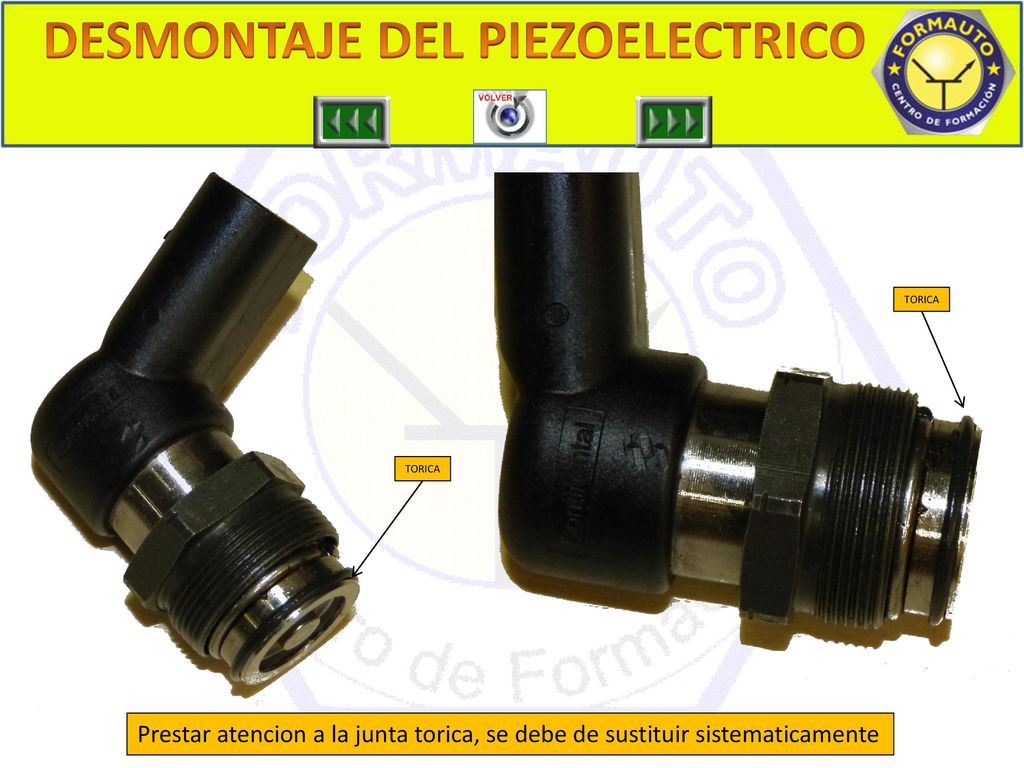

4 DESMONTAJE DEL PIEZOELECTRICO
DESPIECE PIEZO 1 TORICA TORICA Prestar atencion a la junta torica, se debe de sustituir sistematicamente

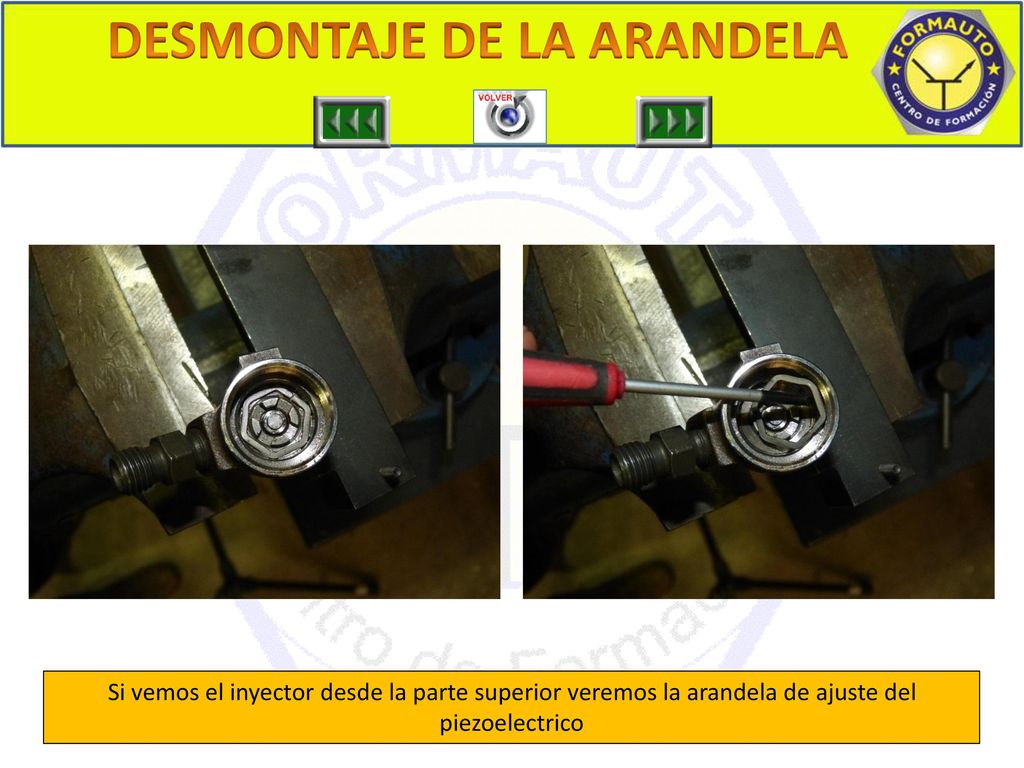

5 DESMONTAJE DE LA ARANDELA
COMPROBAR ELECTRO Si vemos el inyector desde la parte superior veremos la arandela de ajuste del piezoelectrico

6 DESMONTAJE DE LA TUERCA

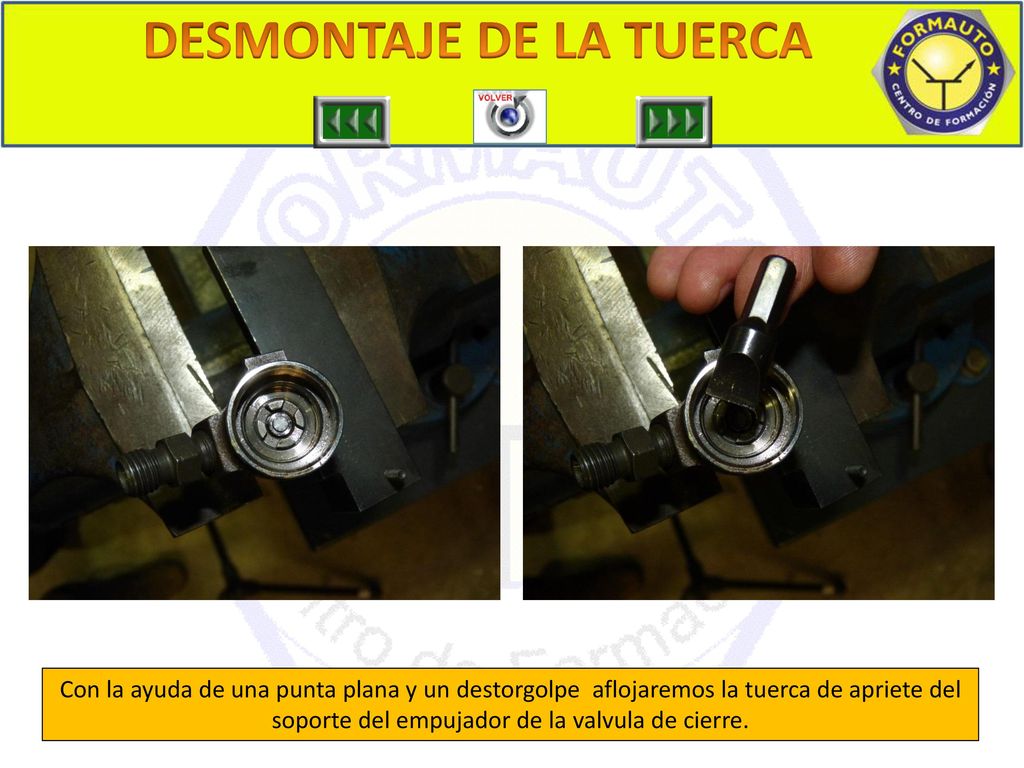

DESMONTAR SOPORTE Con la ayuda de una punta plana y un destorgolpe aflojaremos la tuerca de apriete del soporte del empujador de la valvula de cierre.

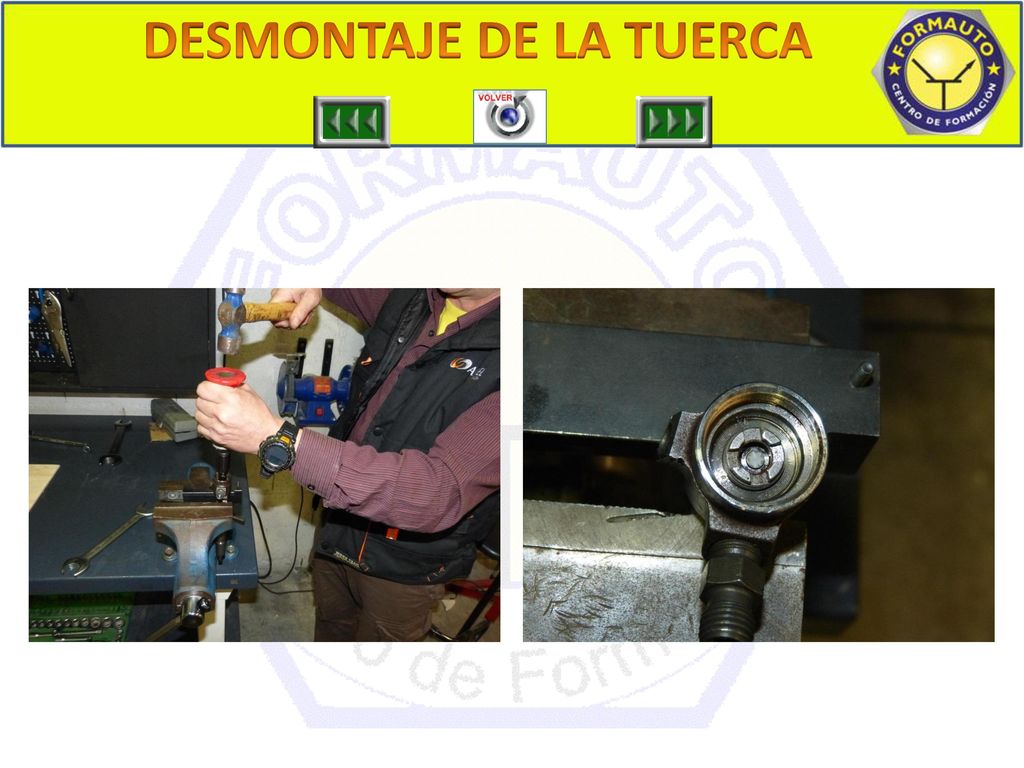

7 DESMONTAJE DE LA TUERCA
DESPIECE SOPORTE

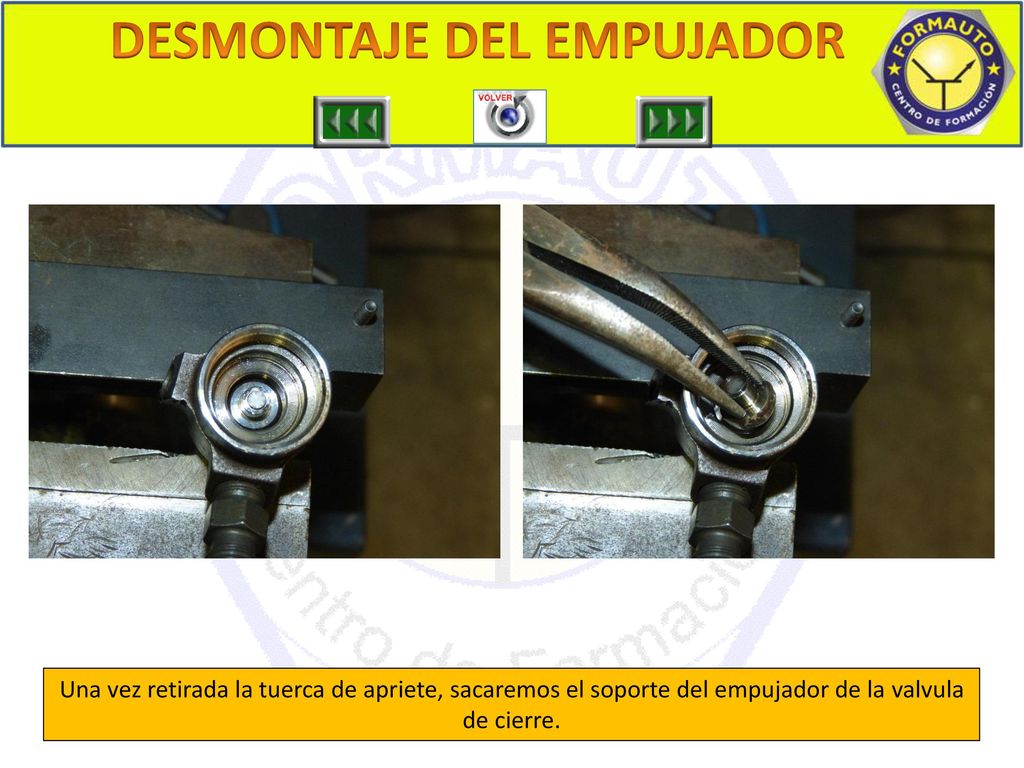

8 DESMONTAJE DEL EMPUJADOR
TUERCA CAMARA Una vez retirada la tuerca de apriete, sacaremos el soporte del empujador de la valvula de cierre.

9 AFLOJAR TUERCA EMPUJADOR

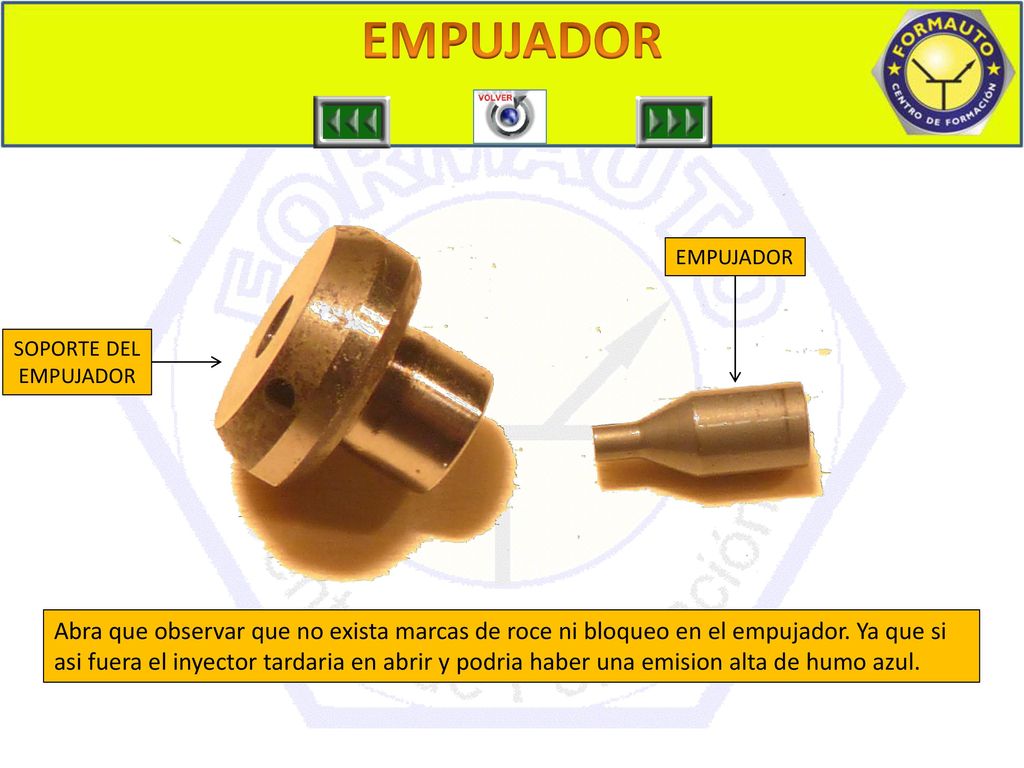

SOPORTE DEL EMPUJADOR Abra que observar que no exista marcas de roce ni bloqueo en el empujador. Ya que si asi fuera el inyector tardaria en abrir y podria haber una emision alta de humo azul.

10 DESMONTAR LA CAMARA DE CONTROL

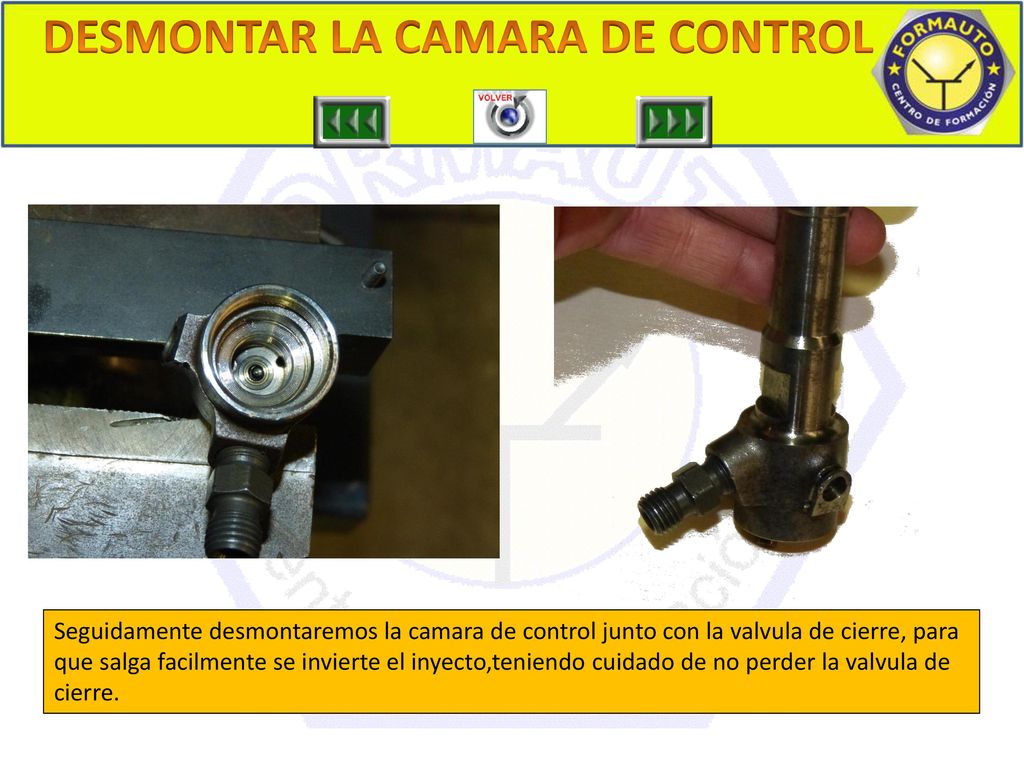

AFLOJAR TUERCA Seguidamente desmontaremos la camara de control junto con la valvula de cierre, para que salga facilmente se invierte el inyecto,teniendo cuidado de no perder la valvula de cierre.

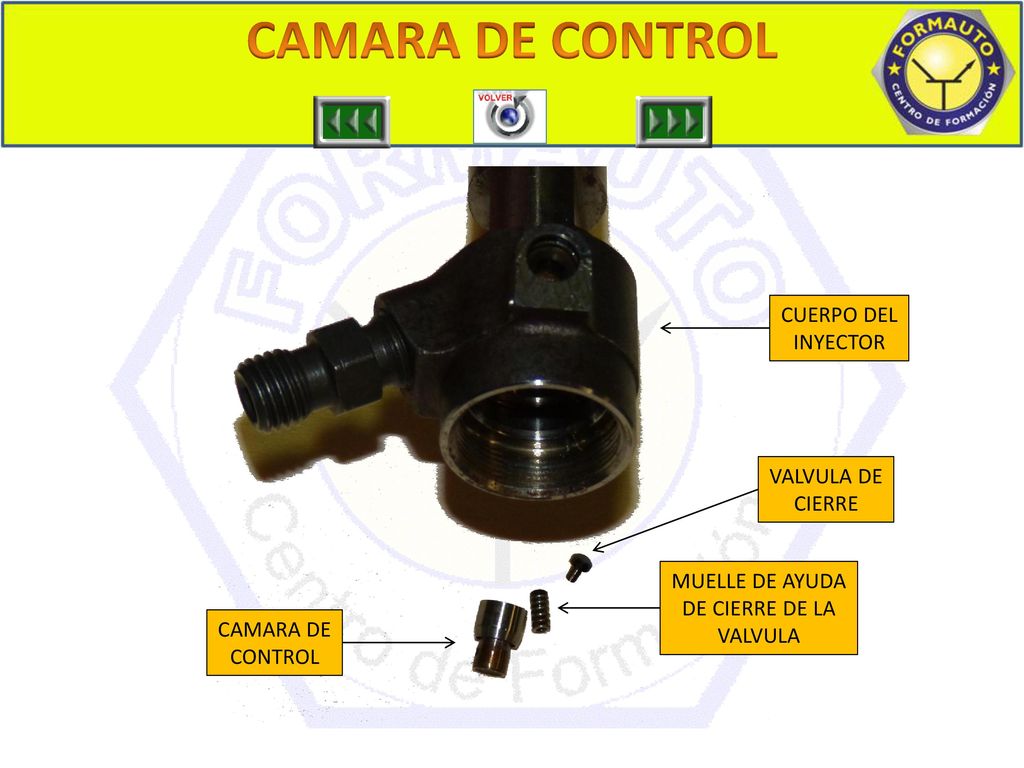

11 AFLOJAR TUERCA CAMARA DE CONTROL CUERPO DEL INYECTOR VALVULA DE CIERRE
MUELLE DE AYUDA DE CIERRE DE LA VALVULA CAMARA DE CONTROL

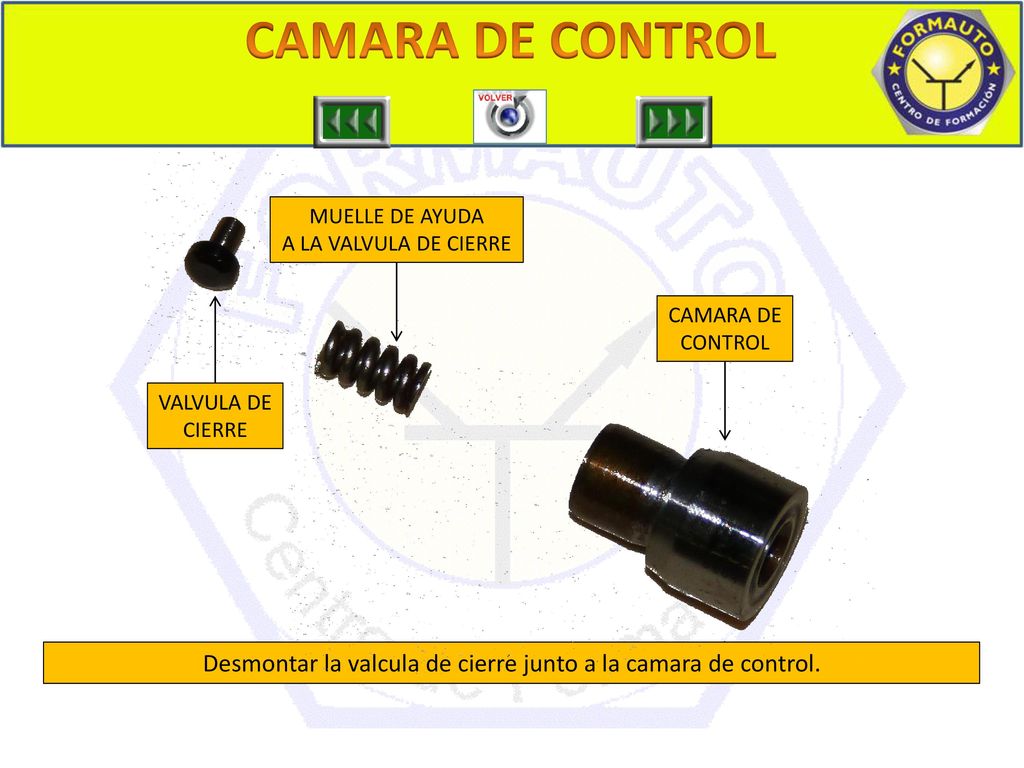

12 Desmontar la valcula de cierre junto a la camara de control.
AFLOJAR TUERCA MUELLE DE AYUDA A LA VALVULA DE CIERRE CAMARA DE CONTROL VALVULA DE CIERRE Desmontar la valcula de cierre junto a la camara de control.

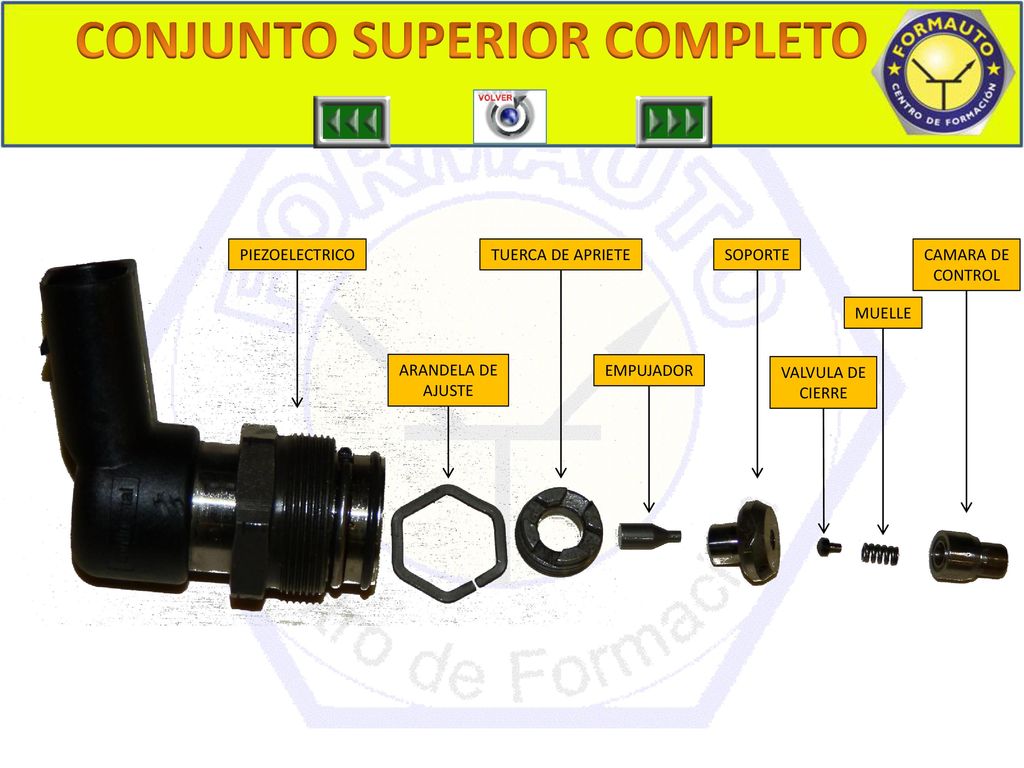

13 CONJUNTO SUPERIOR COMPLETO
AFLOJAR TUERCA PIEZOELECTRICO TUERCA DE APRIETE SOPORTE CAMARA DE CONTROL MUELLE ARANDELA DE AJUSTE EMPUJADOR VALVULA DE CIERRE

14 DESMONTAR LA VARILLA DE EMPUJE

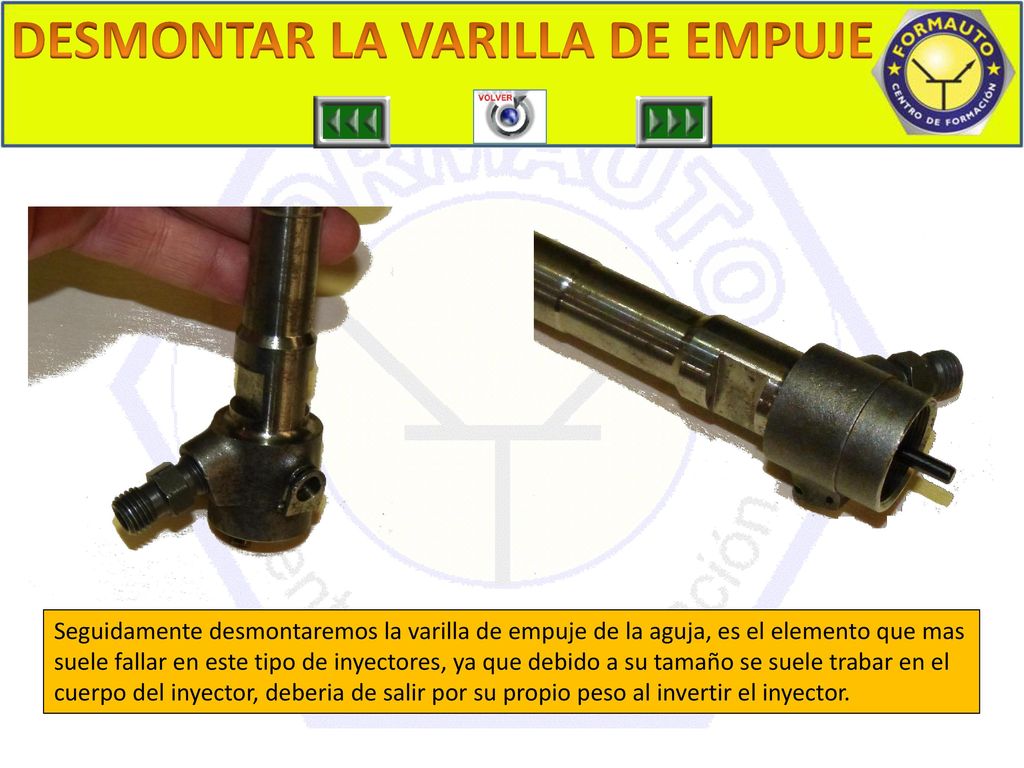

AFLOJAR TUERCA Seguidamente desmontaremos la varilla de empuje de la aguja, es el elemento que mas suele fallar en este tipo de inyectores, ya que debido a su tamaño se suele trabar en el cuerpo del inyector, deberia de salir por su propio peso al invertir el inyector.

15 DESMONTAR LA VARILLA DE EMPUJE

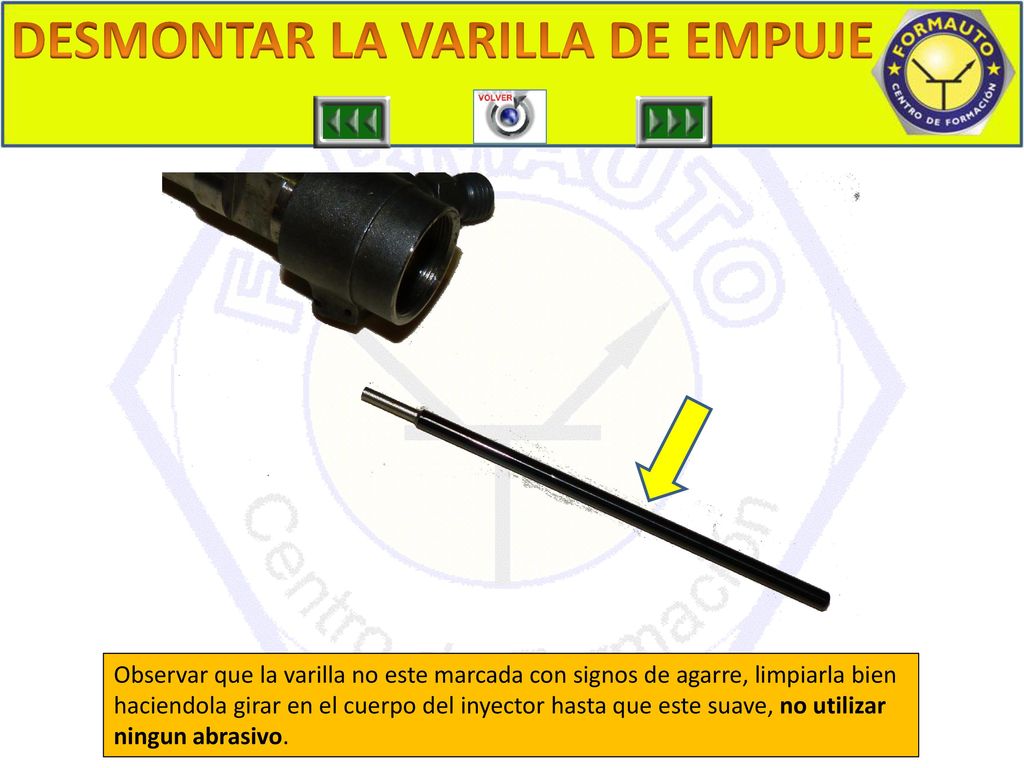

QUITAR CAMARA Observar que la varilla no este marcada con signos de agarre, limpiarla bien haciendola girar en el cuerpo del inyector hasta que este suave, no utilizar ningun abrasivo.

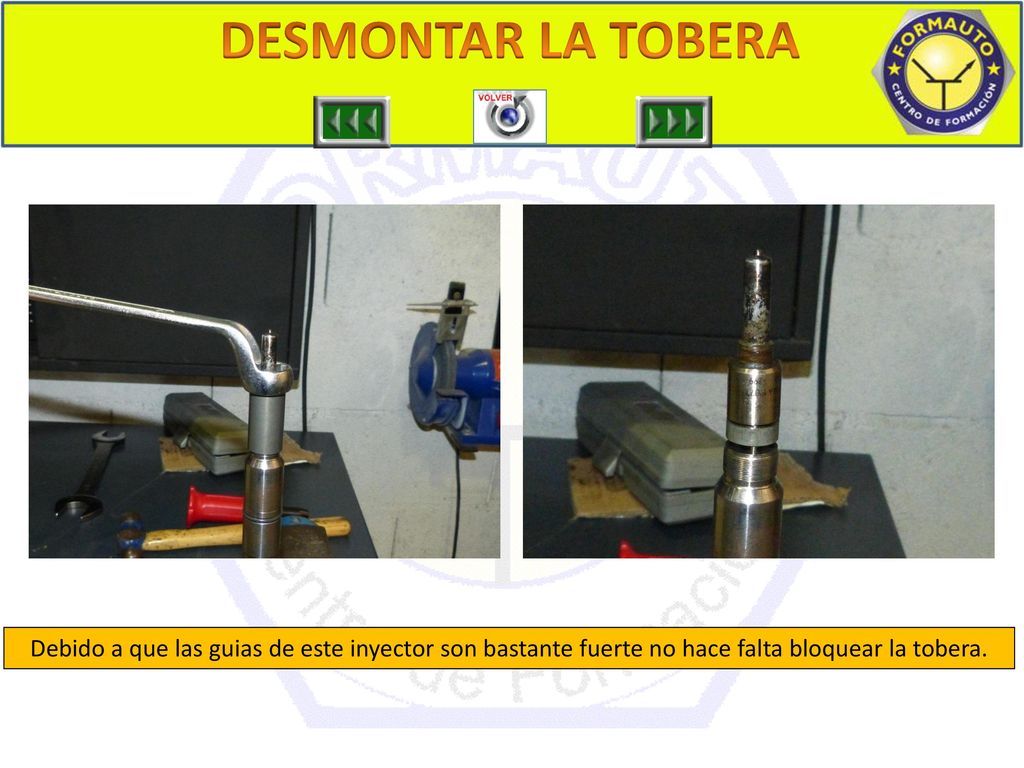

16 QUITAR CAMARA DESMONTAR LA TOBERA
Debido a que las guias de este inyector son bastante fuerte no hace falta bloquear la tobera.

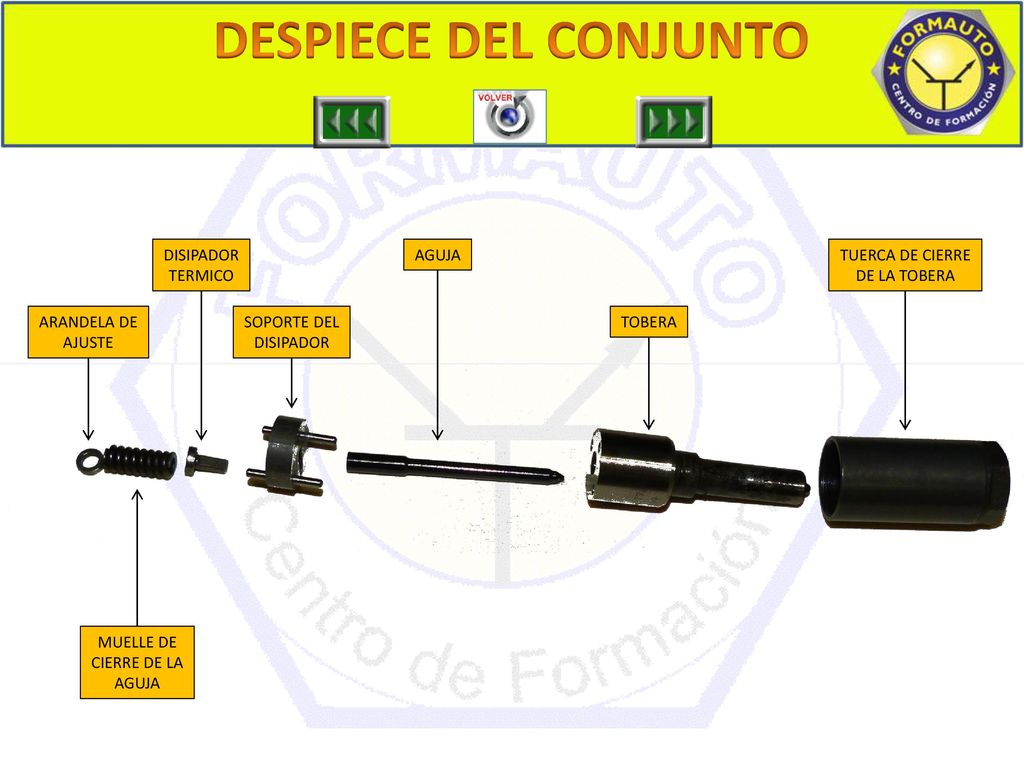

17 RESISTENCIA INYECTOR DESPIECE DEL CONJUNTO DISIPADOR TERMICO AGUJA
TUERCA DE CIERRE DE LA TOBERA ARANDELA DE AJUSTE SOPORTE DEL DISIPADOR TOBERA MUELLE DE CIERRE DE LA AGUJA

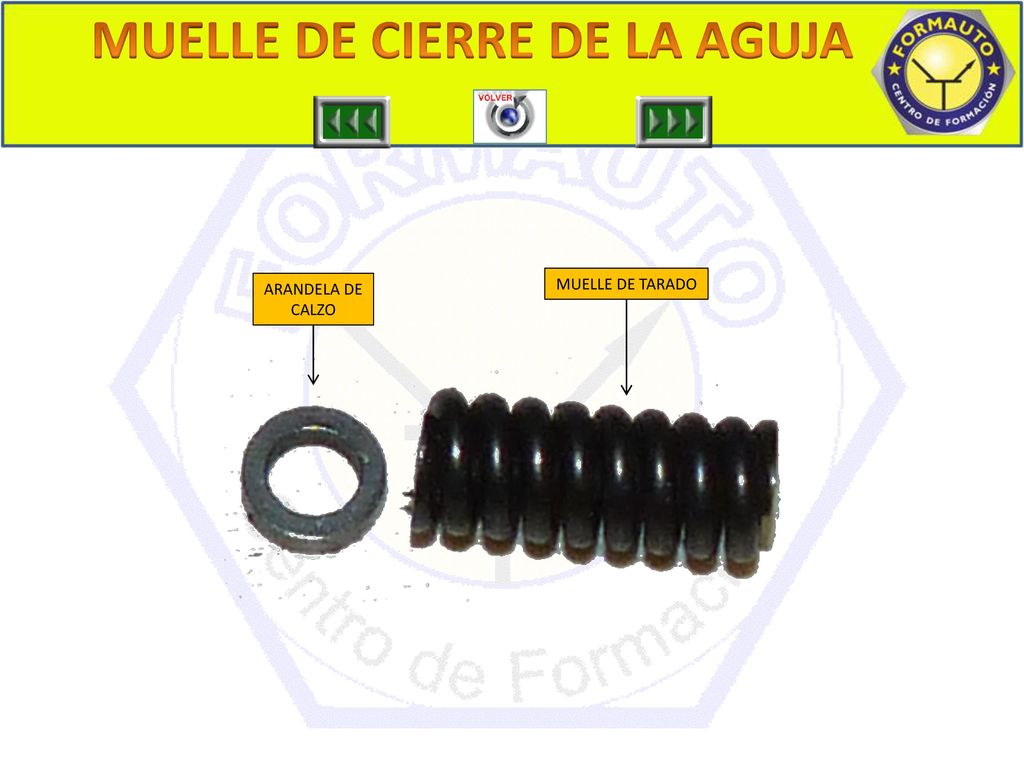

18 MUELLE DE CIERRE DE LA AGUJA
RESISTENCIA INYECTOR ARANDELA DE CALZO MUELLE DE TARADO

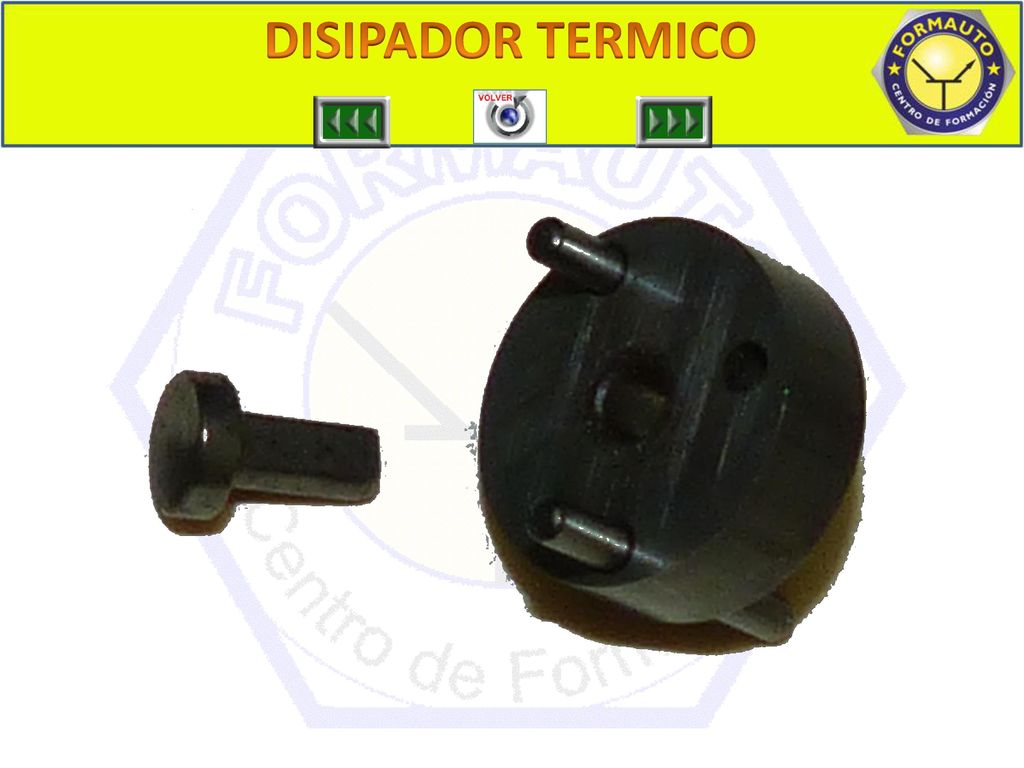

19 DISIPADOR TERMICO RESISTENCIA INYECTOR

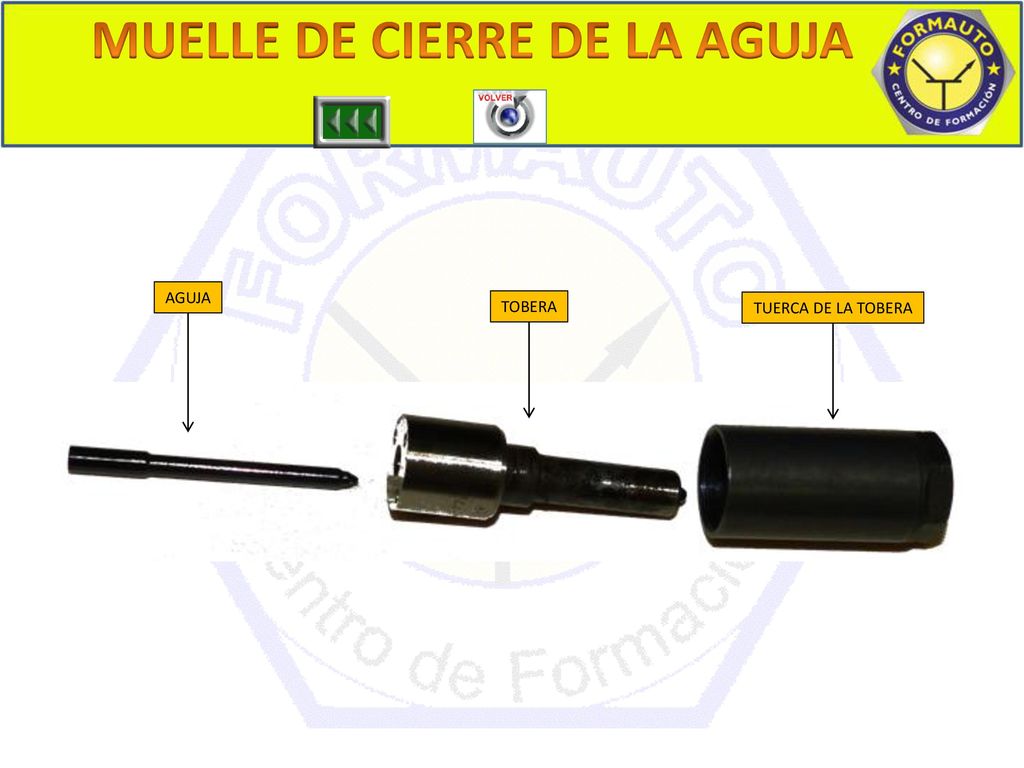

20 MUELLE DE CIERRE DE LA AGUJA
RESISTENCIA INYECTOR AGUJA TOBERA TUERCA DE LA TOBERA
