Armstrong Modelo TVS-4000 Trampa Válvula Station (estación)

Presentación del tema: "Armstrong Modelo TVS-4000 Trampa Válvula Station (estación)"— Transcripción de la presentación:

1 Armstrong Modelo TVS-4000 Trampa Válvula Station (estación)
Reemplazo de Válvula de Pistón

2 Reemplazo de Válvula(s) de corte
Componentes de la válvula de corte tipo pistón para una TVS-4000

3 Reemplazo de Válvula(s) de corte
Reemplazo de una válvula decorte. Componentes tal y como se surten de fábrica Usado únicamente en el modelo TVS-3000

4 Reemplazo de Válvula(s) de corte
Herramientas requeridas Desarmador Tipo garfio Llave mixta o española (13 mm)

5 Trampa Válvula Station (estación), Modelo TVS-4000, Armstrong

6 Reemplazo de Válvula(s) de corte
Abrir válvula por completo

7 Reemplazo de Válvula(s) de corte
Quitar tornillos usando la llave mixta de 13 mm

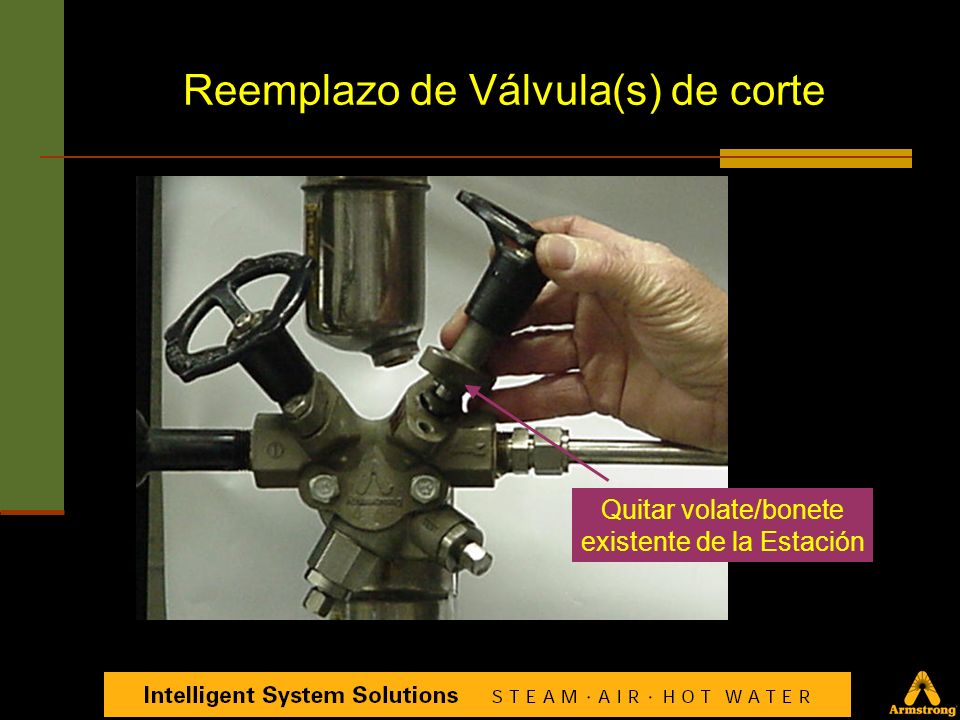

8 Reemplazo de Válvula(s) de corte
Quitar volate/bonete existente de la Estación

9 Reemplazo de Válvula(s) de corte
Desarmador tipo garfio Do not score inside surface! Quitar arandelas, empaques y linterna.

10 Reemplazo de Válvula(s) de corte
Desarmador tipo garfio

11 Reemplazo de Válvula(s) de corte
Asegurarse de quitar TODOS los componentes existentes Look for the shiny machined surface of the casting.

12 Reemplazo de Válvula(s) de corte
Utlice el ensamble tal y como o recibió de fábrica. Do not adjust the handwheel – Use as received from the factory

13 Reemplazo de Válvula(s) de corte
Alinear el reemplazo en el momento de la instalación Align the replacement assembly with the hole.

14 Reemplazo de Válvula(s) de corte
Con la palma de la mano sobre el volante ayúdese solo para poner en posición el reemplazo. No apriete hasta ver el siguiente slide. Tap in until assembly bottoms out.

15 Reemplazo de Válvula(s) de corte
Con el apriete cruzado y parejo de los tornillos, se logra que el mecanismo baje a su posición de operación.

16 Reemplazo de Válvula de Prueba (Test Valve)
Ensamble para reparación de válvula de prueba

17 Reemplazo de Válvula de Prueba (Test Valve)
Herramientas requeridas Llave mixta o española (1”)

18 Reemplazo de Válvula de Prueba (Test Valve)

19 Reemplazo de Válvula de Prueba (Test Valve)
es rosca izquierda Girar EN SENTIDO de las Manecillas del reloj para aflojar y quitar
