DISEÑO ESTRUCTURAL EN ZONA SISMICA

Presentación del tema: "DISEÑO ESTRUCTURAL EN ZONA SISMICA"— Transcripción de la presentación:

1 DISEÑO ESTRUCTURAL EN ZONA SISMICA
gustavo gabriel GONZALEZ / prof. adjunto a cargo Isolda SIMONETI/ prof. adjunto raquel FABRE – eduardo WUTHRICH - nahuel GHEZAN – mateo ALLENDE POSSE – daniela GILABERT/ prof. asistentes viernes a 11.30hs a 22.00hs mañana tarde

2 FUERZAS ESTATICAS EQUIVALENTES
METODO DE ANALISIS FUERZAS ESTATICAS EQUIVALENTES

3 FUERZAS ESTATICAS EQUIVALENTES
METODO DE ANALISIS FUERZAS ESTATICAS EQUIVALENTES V0 =C . W C= Coeficiente sísmico de diseño W= Peso total de la construcción f3 W3 f2 f1 W1 V0 =f1+f2+f3 Mv=f3xd3+f2xd2+f1xd1

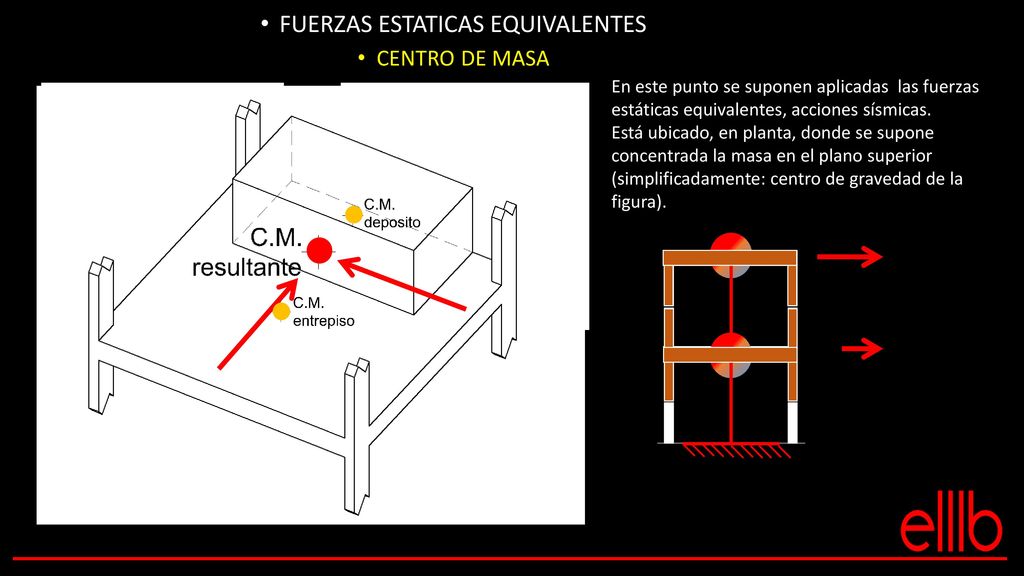

4 FUERZAS ESTATICAS EQUIVALENTES
CENTRO DE MASA En este punto se suponen aplicadas las fuerzas estáticas equivalentes, acciones sísmicas. Está ubicado, en planta, donde se supone concentrada la masa en el plano superior (simplificadamente: centro de gravedad de la figura).

5 FUERZAS ESTATICAS EQUIVALENTES
DIAFRAGMA RIGIDO Pisos rígidos son capaces de transmitir cargas horizontales hacia los Planos Resistentes Verticales. El diafragma actúa como una viga horizontal.

6 FUERZAS ESTATICAS EQUIVALENTES
DIAFRAGMA RIGIDO

7 FUERZAS ESTATICAS EQUIVALENTES
UBICACIÓN - CENTRO DE MASA

8 FUERZAS ESTATICAS EQUIVALENTES
UBICACIÓN - CENTRO DE MASA

9 FUERZAS ESTATICAS EQUIVALENTES
CENTRO DE RIGIDEZ PROPIEDADES CENTRO DE RIGIDEZ Su posición depende de la rigidez y ubicación de los planos sismorresistentes. Toda fuerza horizontal que pase por C.R. produce sólo traslaciones. Si se aplica un momento torsor (en el plano horizontal), todo el sistema gira alrededor del C.R.

10 FUERZAS ESTATICAS EQUIVALENTES
UBICACIÓN - CENTRO DE RIGIDEZ

11 PLANOS RESISTENTES VERTICALES
TABIQUES

12 PLANOS RESISTENTES VERTICALES
TABIQUES d sup d inf M M´

13 PLANOS RESISTENTES VERTICALES
RETICULADOS

14 PLANOS RESISTENTES VERTICALES
PORTICOS

15 PLANOS RESISTENTES VERTICALES
PORTICOS

16 DISEÑO SISMO-RESISTENTE REDUNDANCIA ESTRUCTURAL
