1 EVALUACIÓN DE LA ACCIÓN SÍSMICA SOBRE LA CONSTRUCCIÓN ESTRUCTURAS III

2 Evaluación de la acción sísmica Es un fenómeno dinámico masa  Zona sísmica Modo fundamental 2º modo aceleración  Interacción entre el suelo y la estructura EVALUACION DE LA ACCION SISMICA

3 Fuerzas y corte en cada modo δ δ V0V0 FUERZAS Y CORTE EN CADA MODO

4 Modos https://www.youtube.com/watch?v=1_btA6lW 3oI&feature=youtu.be MODOS VER VIDEO

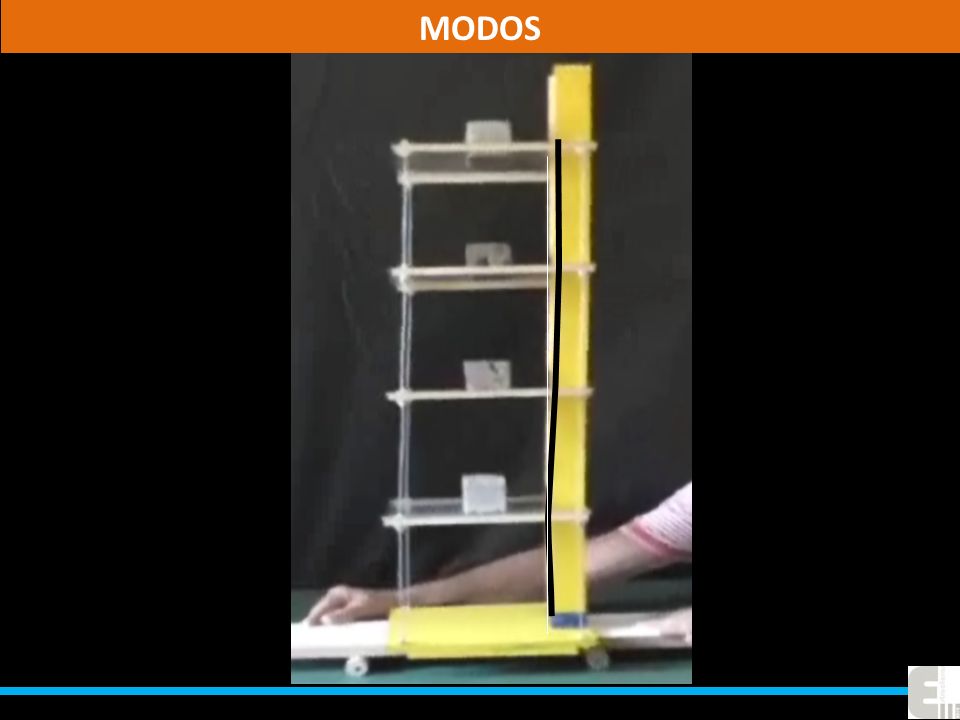

5 MODOS

6 INCIDENCIA DE La mampostería https://www.youtube.com/watch?v=1tQtOMQ PDzg&feature=youtu.be https://www.youtube.com/watch?v=iA6kibq5K hU&feature=youtu.be INCIDENCIA DE LA MAMPOSTERIA VER VIDEO

7 Corte basal (V 0 ) V 0 = S a · W · γ d R R: reducción por ductilidad W: peso de la construcción NP Peso: W S a : seudoaceleración Zona sísmica γ d : factor de riesgo γ d = 1,4 γ d = 1,0 γ d = 1,3 A0A0 AB CORTE BASAL (V 0 )

8 W i = (q D + η q L ) Sup. planta + otros pesos por nivel W: peso del edificio W3W3 W1W1 < 25% W c W = Σ W i W: PESO DEL EDIFICIO

9 (relación entre frecuencia del movimiento y frecuencia del péndulo) https://www.youtube.com/watch?v=KOmZ9PR Z4nc&feature=youtu.be PENDULOS VER VIDEO

10 Influencia del tipo de suelo https://www.youtube.com/watch?v=HRGXZqsj _pI&feature=youtu.be INFLUENCIA DEL TIPO DE SUELO VER VIDEO

11 S a : seudoaceleración W: peso de la construcción γ d : factor de riesgo R: reducción por ductilidad S a = 0,3 S a = 1,05 a s g S a = S a : SEUDOACELERACION

12 Influencia del tipo de suelo y el período S a (seudoaceleración) T (período) (blando) (duro) N.P. H T (seg) = 0,018 H (m) S a : seudoaceleración INFLUENCIA DEL TIPO DE SUELO Y EL PERIODO

13 Efecto de la mampostería en el período EFECTO DE LA MAMPOSTERIA EN EL PERIODO

14 Sin aislación de base https://www.youtube.com/watch?v=LO6c243R vis&feature=youtu.be SIN AISLACION DE BASE VER VIDEO

15 Con aislación de base https://www.youtube.com/watch?v=2rerqyaFE B0&feature=youtu.be CON AISLACION DE BASE VER VIDEO

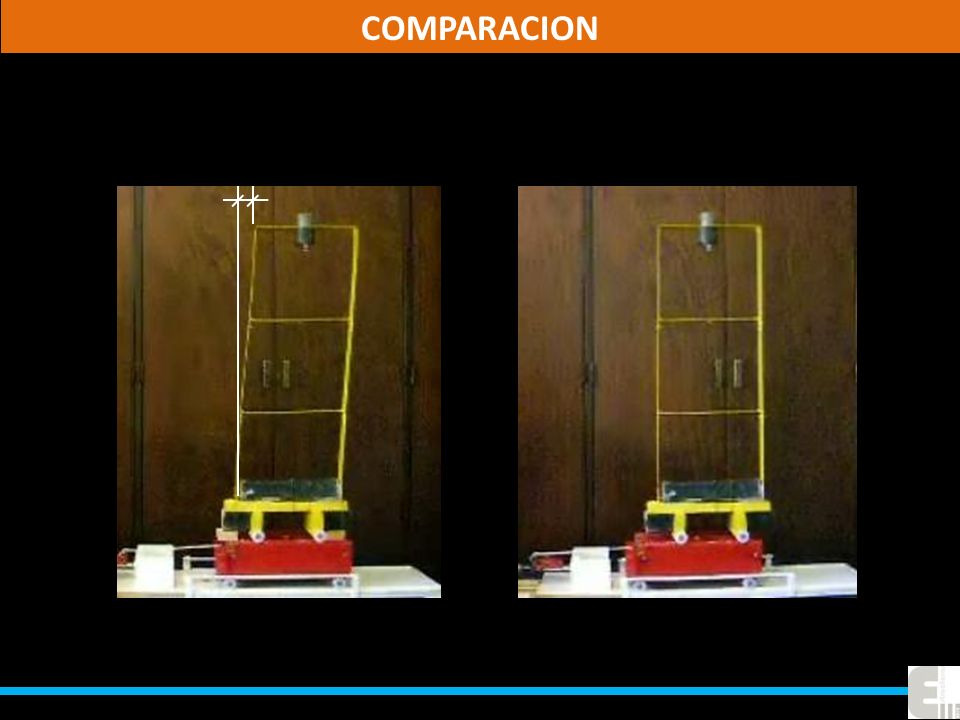

16 Comparación COMPARACION

17 Aislación de base AISLACION DE BASE

18 S a : seudoaceleración W: peso de la construcción γ d : factor de riesgo R: reducción por ductilidad Propiedades de las estructuras:  Rigidez  Resistencia  Ductilidad Lucas Oil Stadium R: REDUCCION POR DUCTILIDAD

19 elásticoplástico Diagrama fuerza – alargamiento del acero material dúctil material frágil DIAGRAMA DE FUERZA – ALARGAMIENTO DEL ACERO

20 Mecanismo deseable MECANISMO DESEABLE

21 Mecanismo de rotura MECANISMO DE ROTURA

22 Recursos para brindar ductilidad Horizontal link beams on each level of the core, which act like dampers, have steel plate jackets that serve as formwork during construction. The jackets remain in place after the concrete is poured. A virtual slice through the building and one of its cores reveals the vertical post-tensioning tendons. During a quake, the unbonded tendons provide a restoring force, closing cracks that develop in the concrete. RECURSOS PARA BRINDAR DUCTILIDAD

23 Disipación externa DISIPACION EXTERNA

24 Determinar el corte basal V 0 a s Distribuírlo en la altura Analizar la estructura evaluando: Evaluación de la acción sísmica deformaciones resistencia Zona sísmica Tipo de suelo Período γ d : destino W: peso del edificio R: reducción por ductilidad SINTESIS - EVALUACION DE LA ACCION SISMICA

25 Modos de vibración primer modo segundo modo tercer modo Mayor desplazamiento Período: tiempo transcurrido en salir y volver al mismo punto. MODOS DE VIBRACION

26 FUERZAS SISMICAS Una Fuerza en cada entrepiso. Método estático equivalente Crecientes con la altura a la cual se encuentran los entrepisos. WiWi Aceleración creciente con la altura WnWn METODO ESTATICO EQUIVALENTE

27 F1F1 FUERZAS SISMICAS V 0 = Σ F i Corte Basal: F9F9 F8F8 F7F7 F6F6 F5F5 F4F4 F3F3 F2F2 Diagrama de corte del todo el edificio Las fuerzas F i son proporcionales a la masa y altura de cada entrepiso. V0V0 Diagrama de momentos de vuelco MVMV METODO ESTATICO EQUIVALENTE

28 Cálculo de V 0 y fuerzas en altura h piso 2 h piso 1 h piso 3 1 2 3 γ d = 1,4 γ d = 1,0 γ d = 1,3 A0A0 AB W T = ΣW i T (seg) = 0,018 H (m) H = Σh i CALCULO DE V 0 Y FUERZAS EN ALTURA
