1 PCI: El Aerogenerador Grupo 3 Briseño Maria Fernández Jose Luis
Hernández Paulo Ohayon Michael

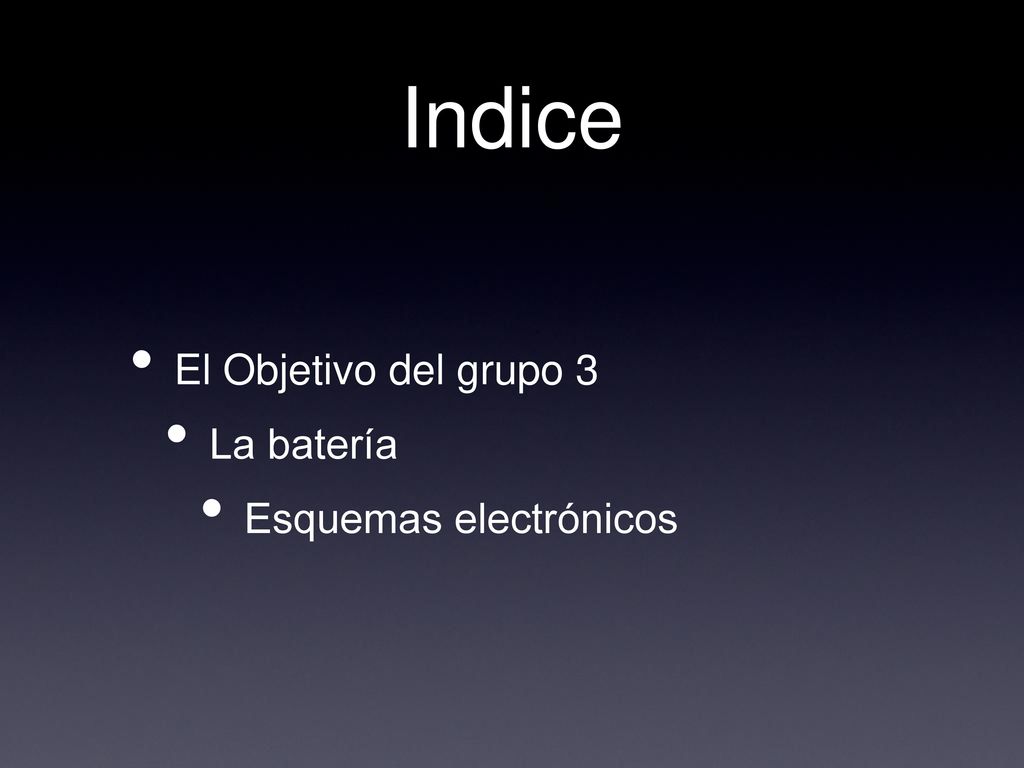

2 Indice El Objetivo del grupo 3 La batería Esquemas electrónicos

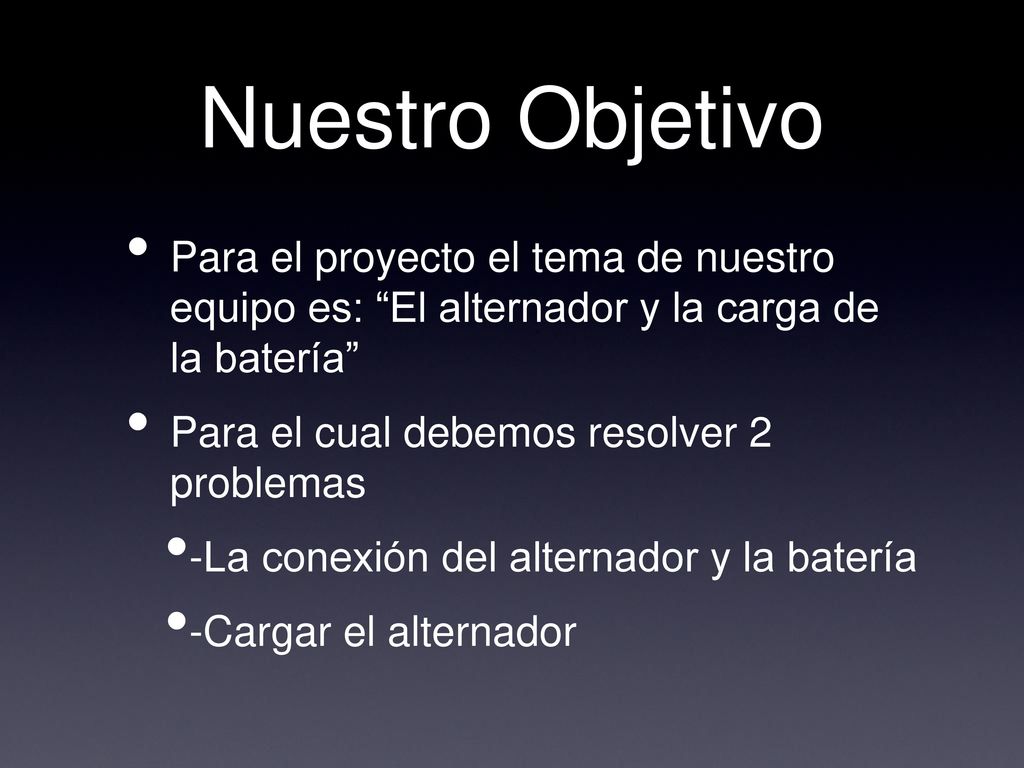

3 Nuestro Objetivo Para el proyecto el tema de nuestro equipo es: “El alternador y la carga de la batería” Para el cual debemos resolver 2 problemas -La conexión del alternador y la batería -Cargar el alternador

4 Pero... Antes que nada ¿qué es una batería?

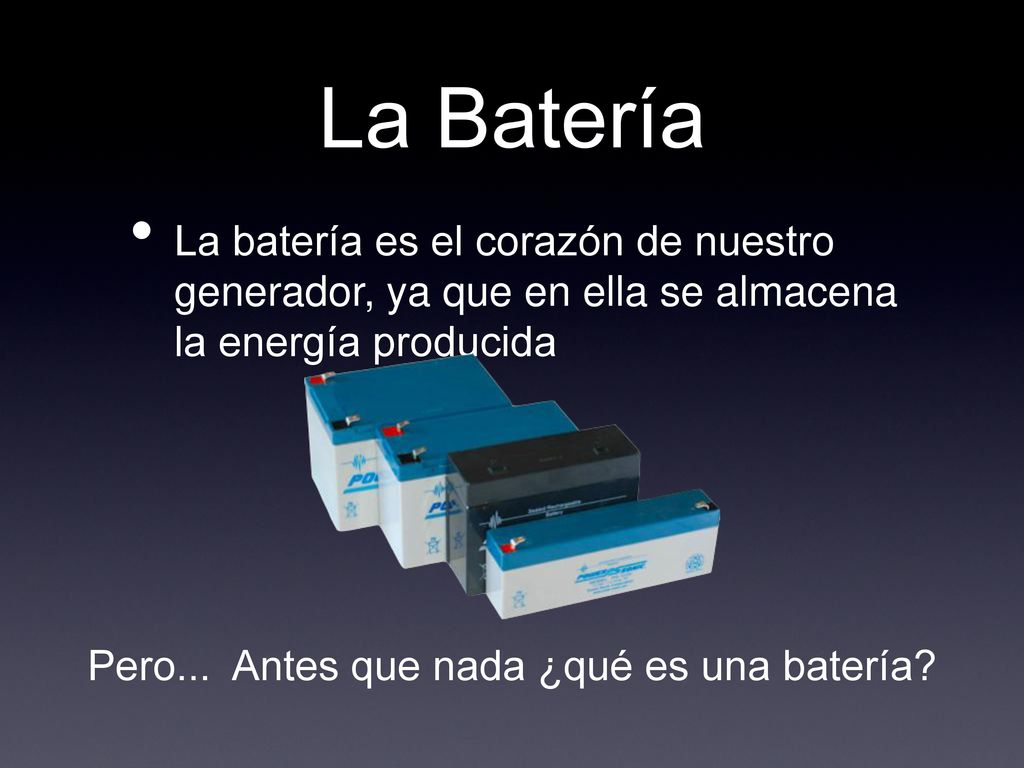

La Batería La batería es el corazón de nuestro generador, ya que en ella se almacena la energía producida Pero... Antes que nada ¿qué es una batería?

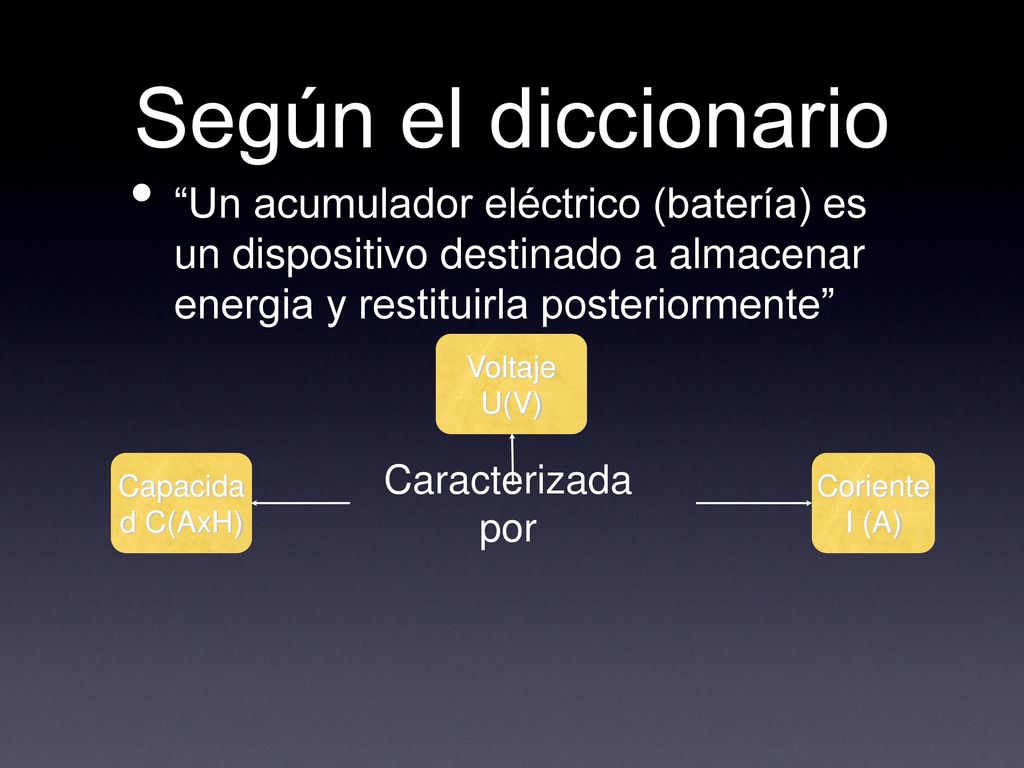

5 Según el diccionario “Un acumulador eléctrico (batería) es un dispositivo destinado a almacenar energia y restituirla posteriormente” Voltaje U(V) Capacidad C(AxH) Coriente I (A) Caracterizada por

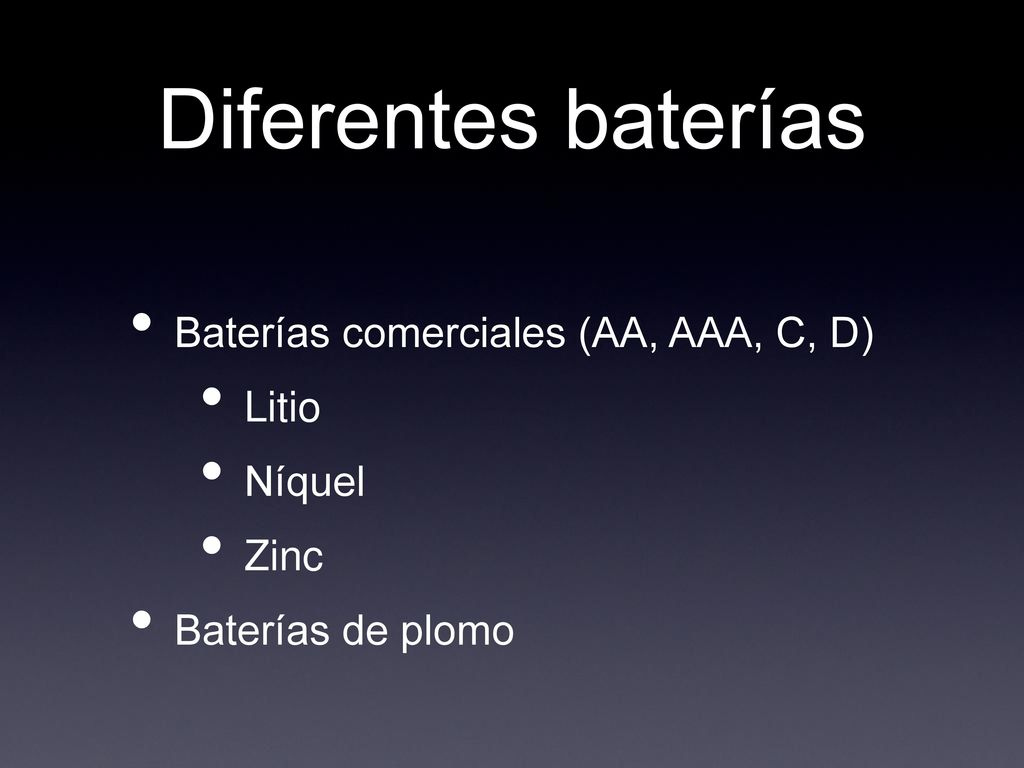

6 Diferentes baterías Baterías comerciales (AA, AAA, C, D) Litio Níquel
Zinc Baterías de plomo

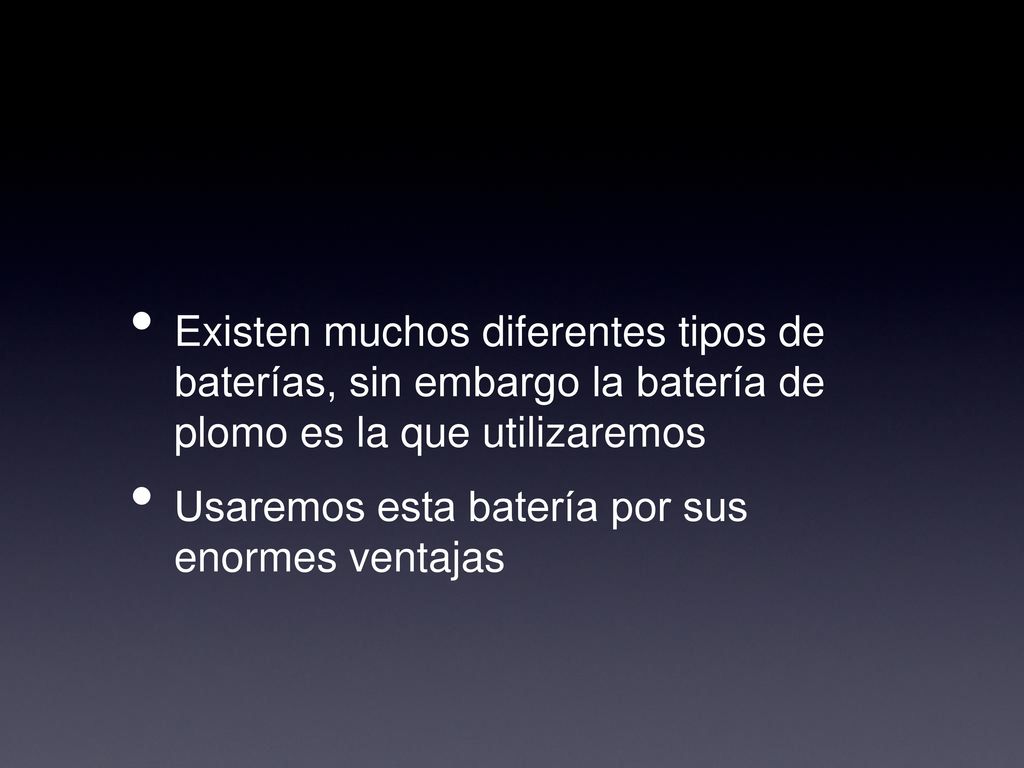

7 Existen muchos diferentes tipos de baterías, sin embargo la batería de plomo es la que utilizaremos
Usaremos esta batería por sus enormes ventajas

8 Ventajas Son Solidad Capaces de generar grandes corrientes
Son fáciles de encontrar en todas partes Son fáciles de poner a funcionar Tienen una gran relación de precio/vida util Si son bien recicladas no contaminan

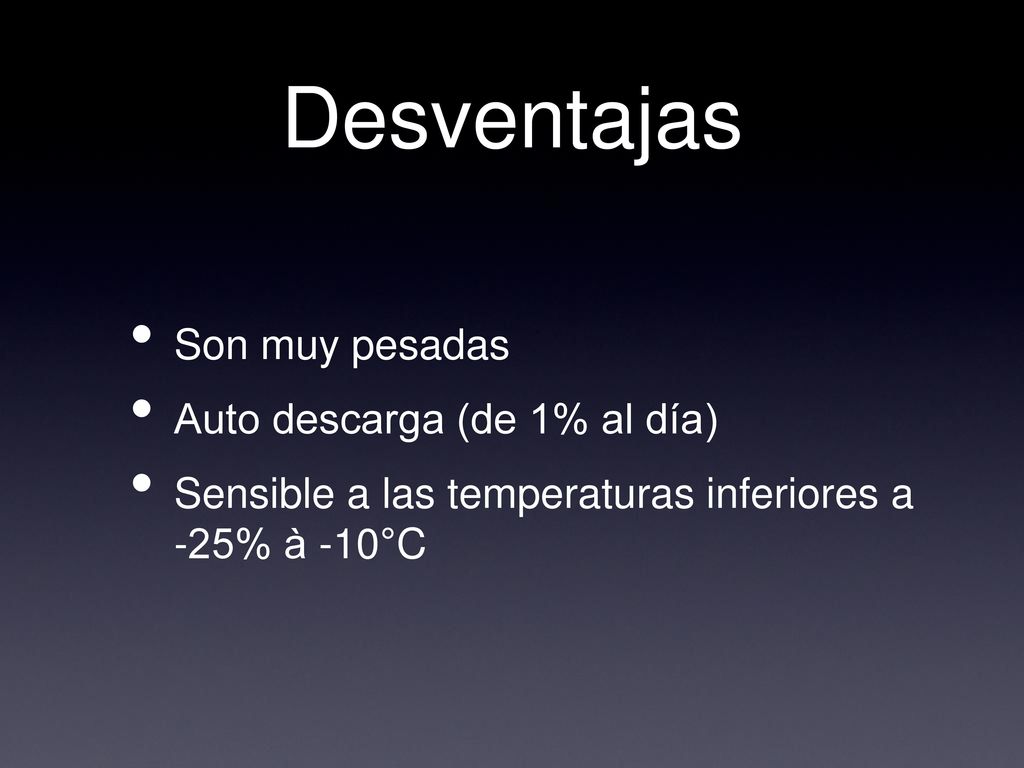

9 Desventajas Son muy pesadas Auto descarga (de 1% al día)
Sensible a las temperaturas inferiores a -25% à -10°C

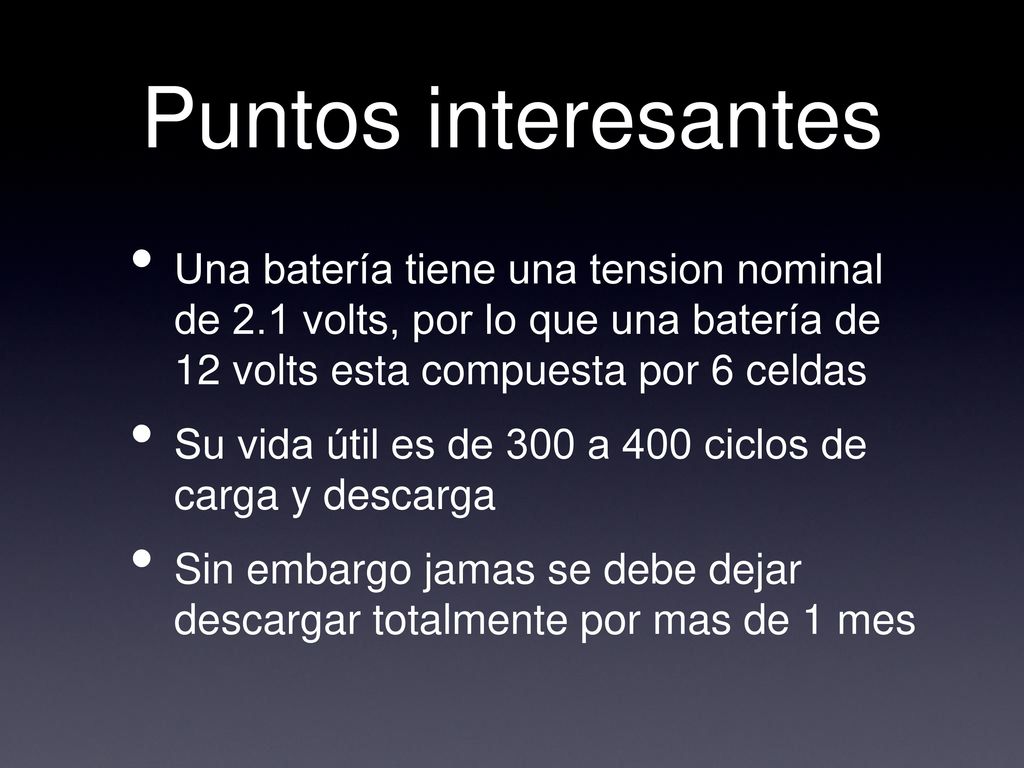

10 Puntos interesantes Una batería tiene una tension nominal de 2.1 volts, por lo que una batería de 12 volts esta compuesta por 6 celdas Su vida útil es de 300 a 400 ciclos de carga y descarga Sin embargo jamas se debe dejar descargar totalmente por mas de 1 mes

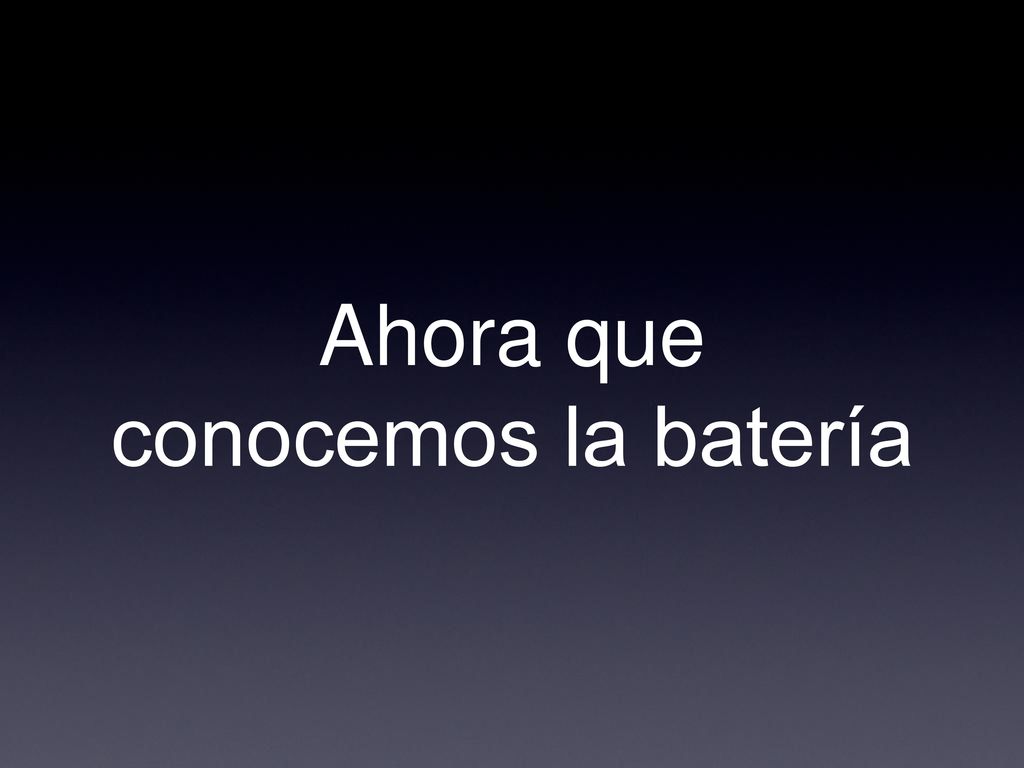

11 Ahora que conocemos la batería

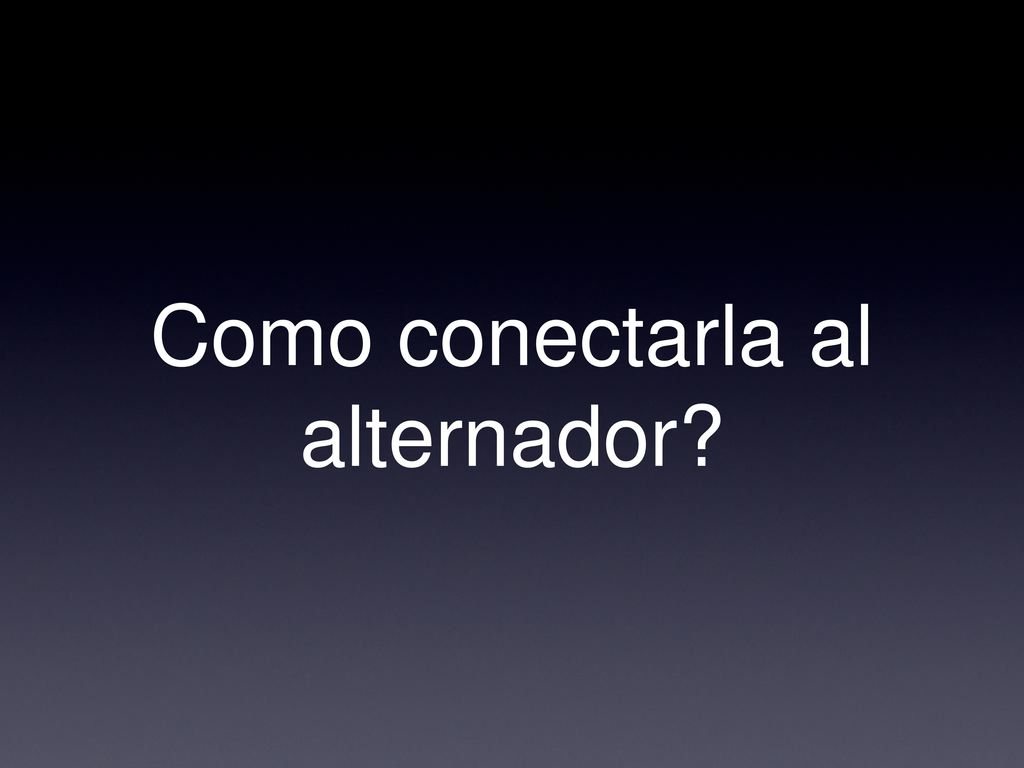

12 Como conectarla al alternador?

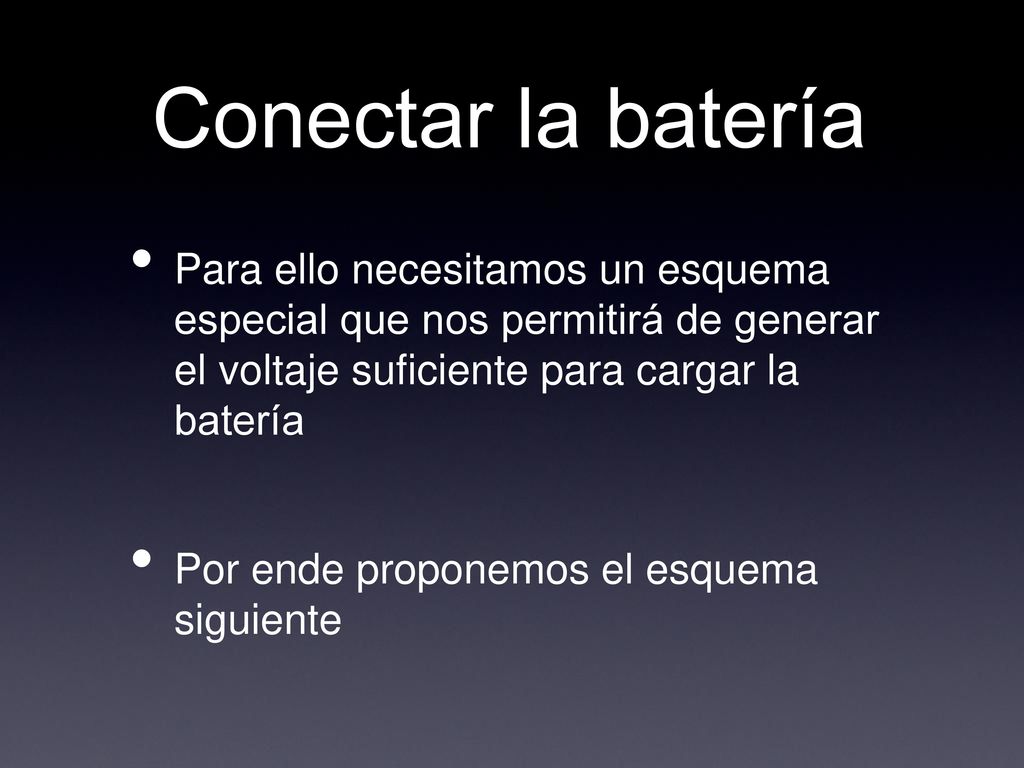

13 Conectar la batería Para ello necesitamos un esquema especial que nos permitirá de generar el voltaje suficiente para cargar la batería Por ende proponemos el esquema siguiente

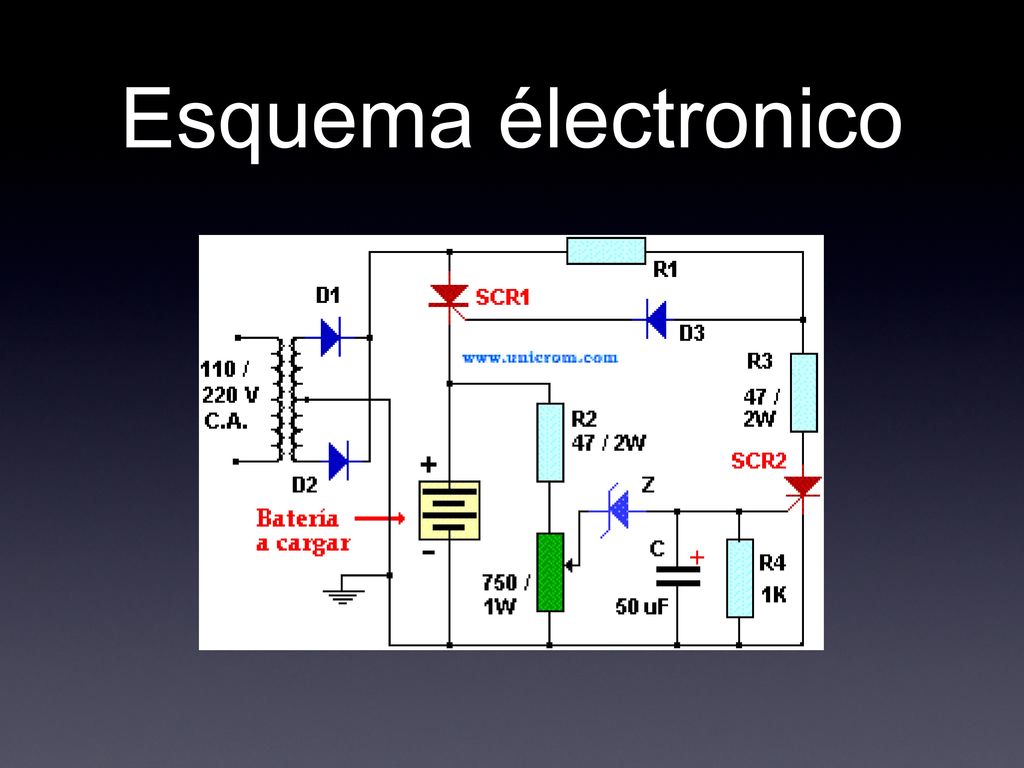

14 Esquema électronico

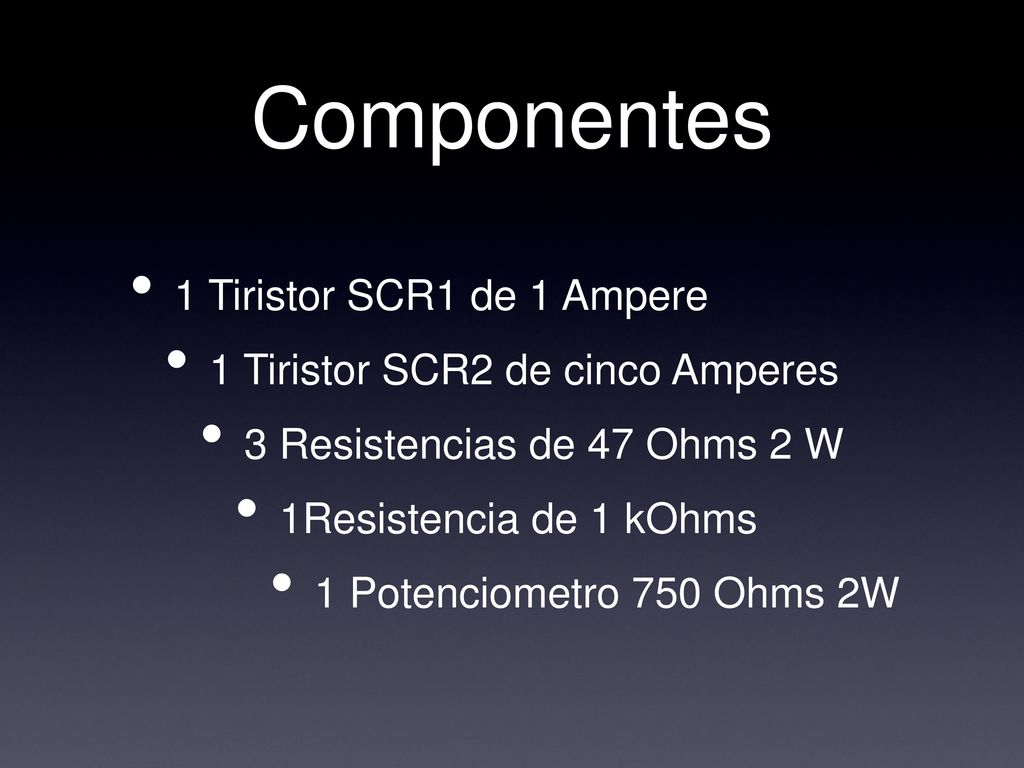

15 Componentes 1 Tiristor SCR1 de 1 Ampere
1 Tiristor SCR2 de cinco Amperes 3 Resistencias de 47 Ohms 2 W 1Resistencia de 1 kOhms 1 Potenciometro 750 Ohms 2W

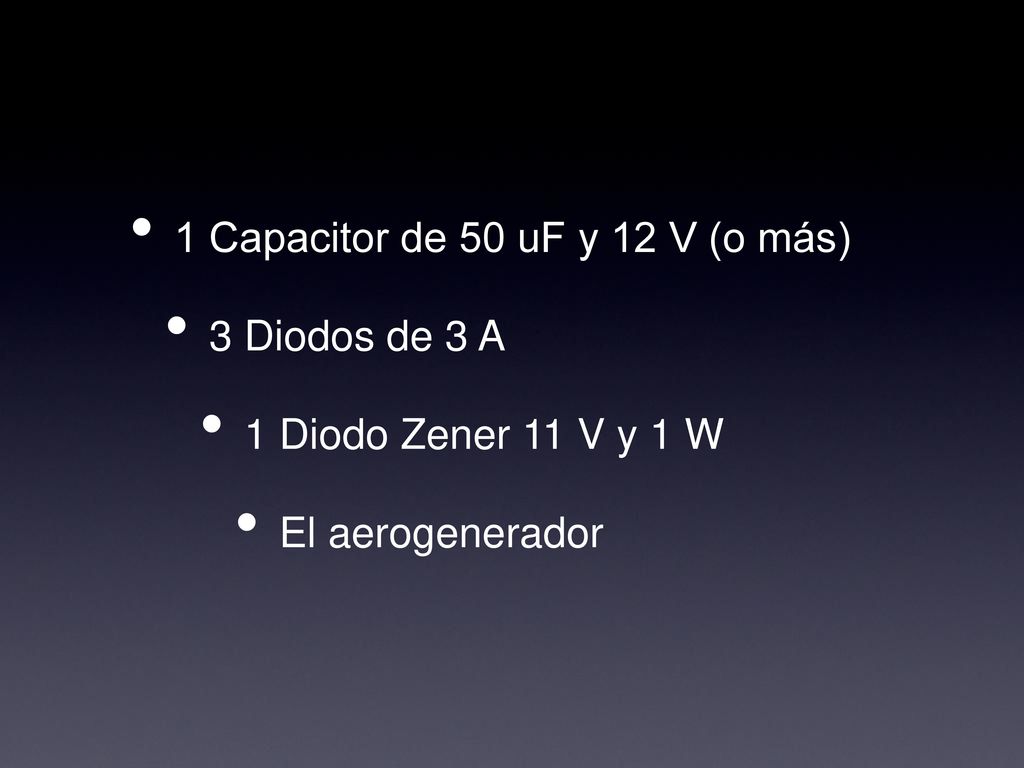

16 1 Capacitor de 50 uF y 12 V (o más)
3 Diodos de 3 A 1 Diodo Zener 11 V y 1 W El aerogenerador

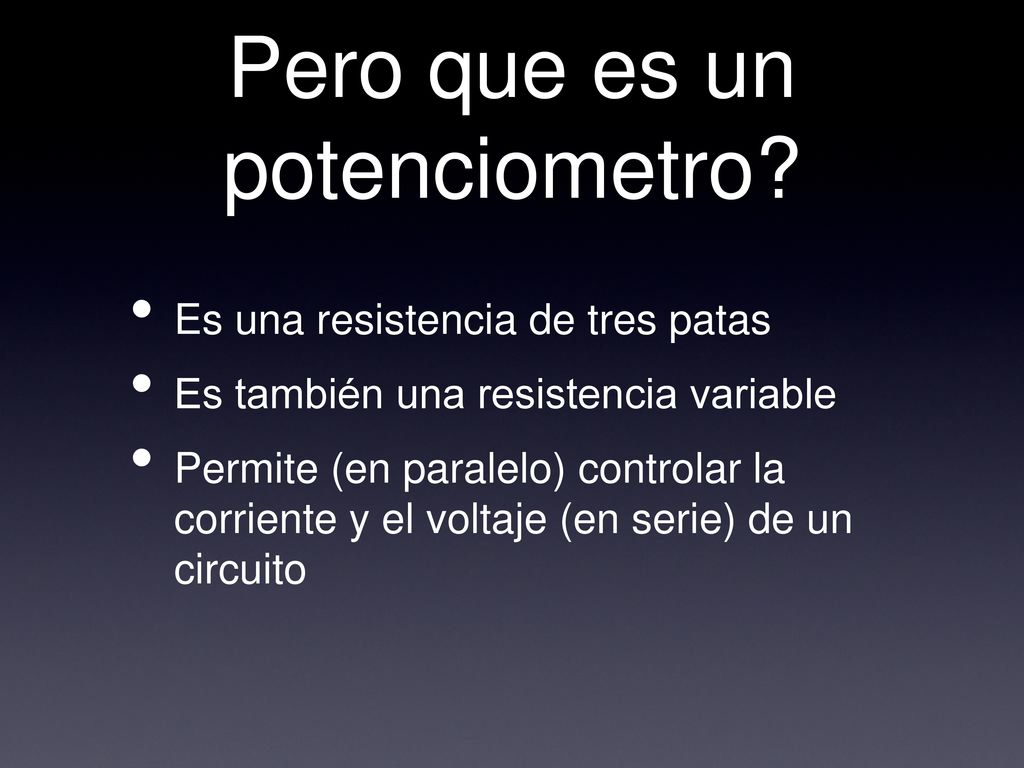

17 Pero que es un potenciometro?
Es una resistencia de tres patas Es también una resistencia variable Permite (en paralelo) controlar la corriente y el voltaje (en serie) de un circuito

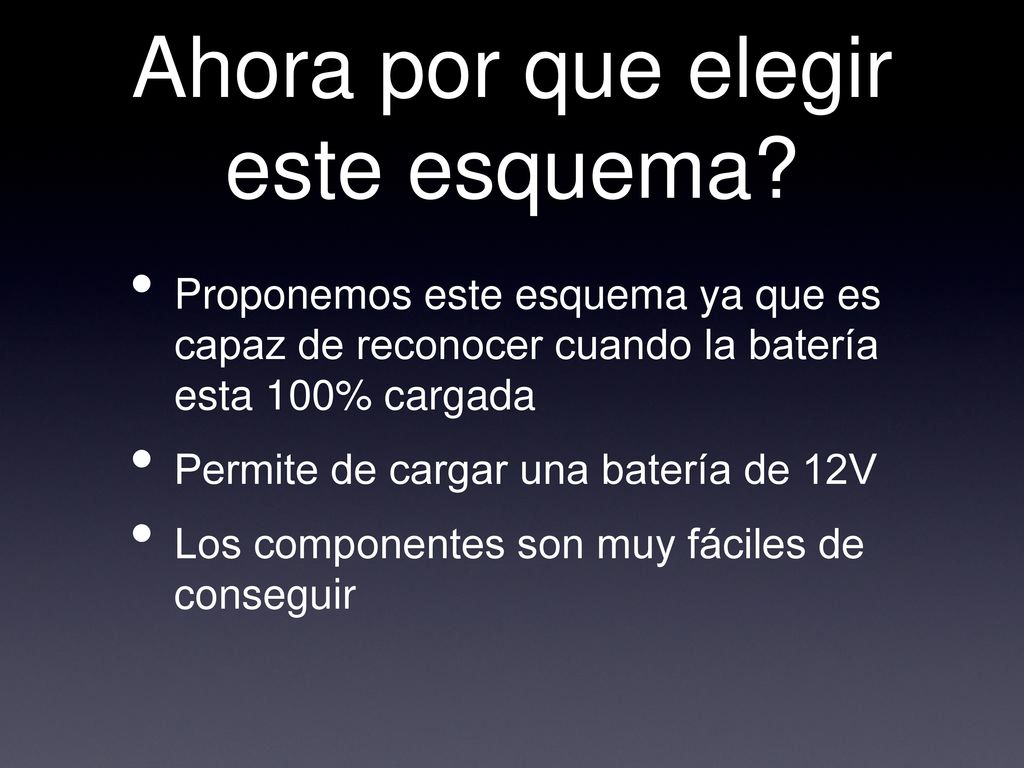

18 Ahora por que elegir este esquema?
Proponemos este esquema ya que es capaz de reconocer cuando la batería esta 100% cargada Permite de cargar una batería de 12V Los componentes son muy fáciles de conseguir

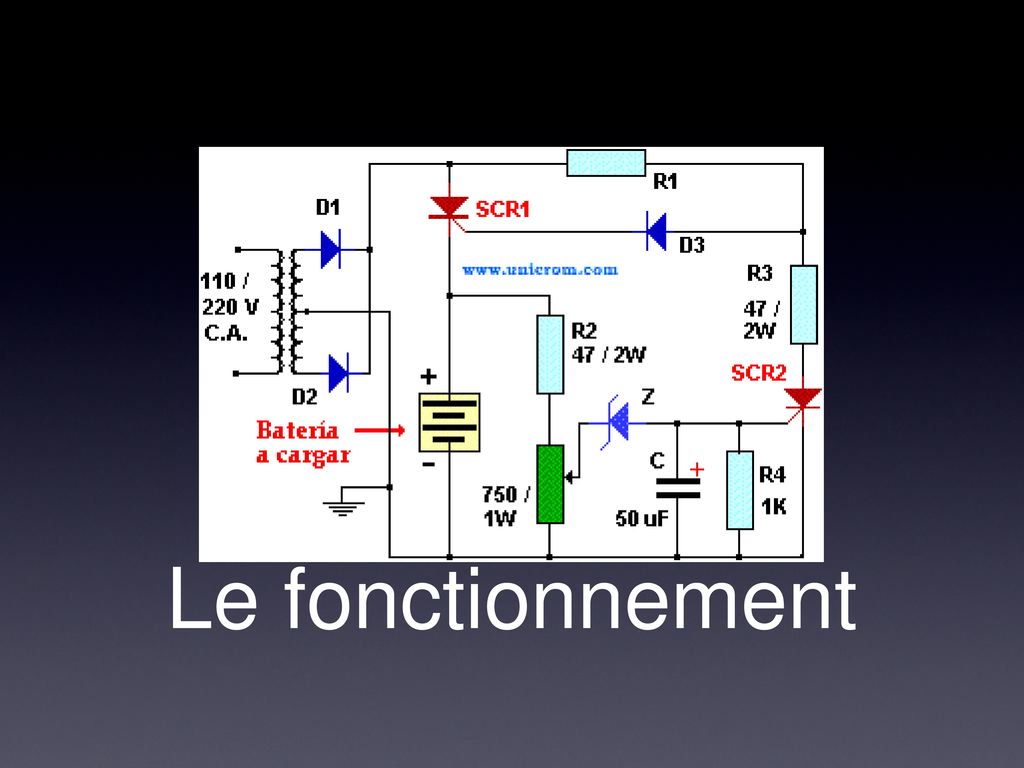

19 Le fonctionnement

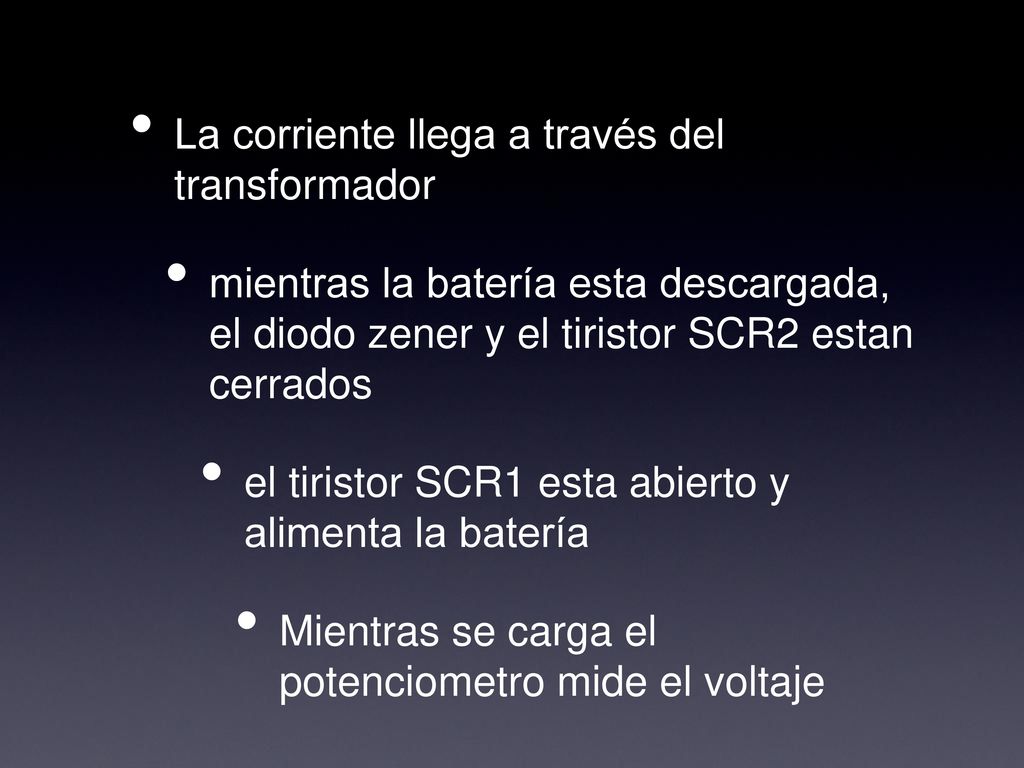

20 La corriente llega a través del transformador
mientras la batería esta descargada, el diodo zener y el tiristor SCR2 estan cerrados el tiristor SCR1 esta abierto y alimenta la batería Mientras se carga el potenciometro mide el voltaje

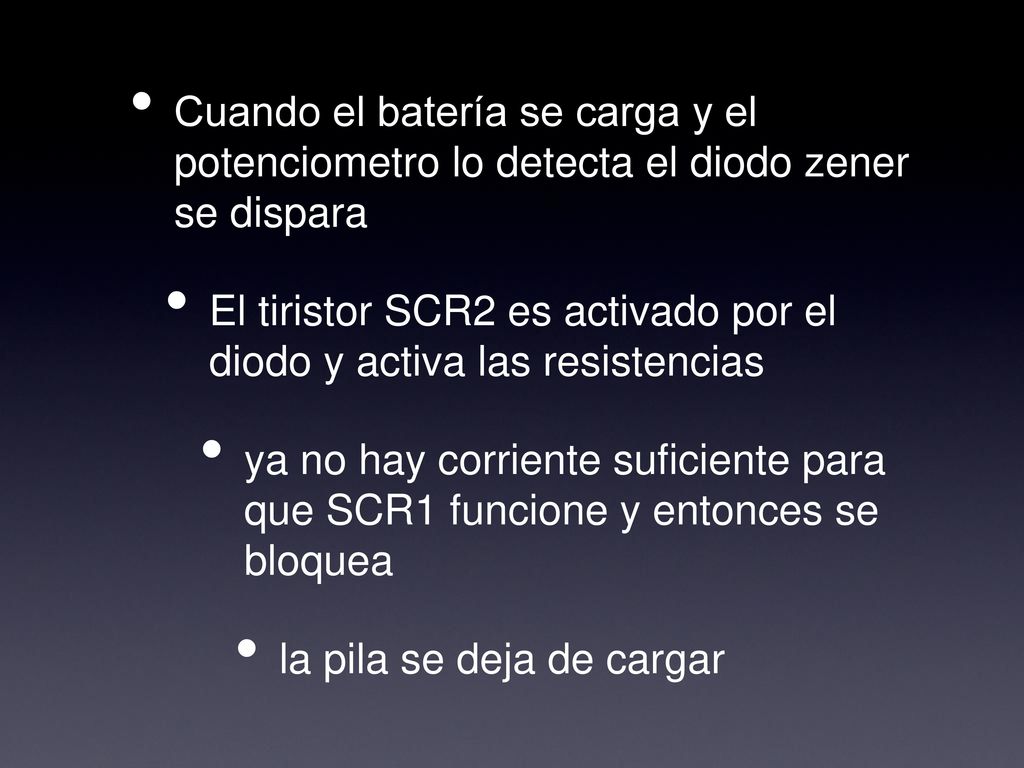

21 Cuando el batería se carga y el potenciometro lo detecta el diodo zener se dispara
El tiristor SCR2 es activado por el diodo y activa las resistencias ya no hay corriente suficiente para que SCR1 funcione y entonces se bloquea la pila se deja de cargar

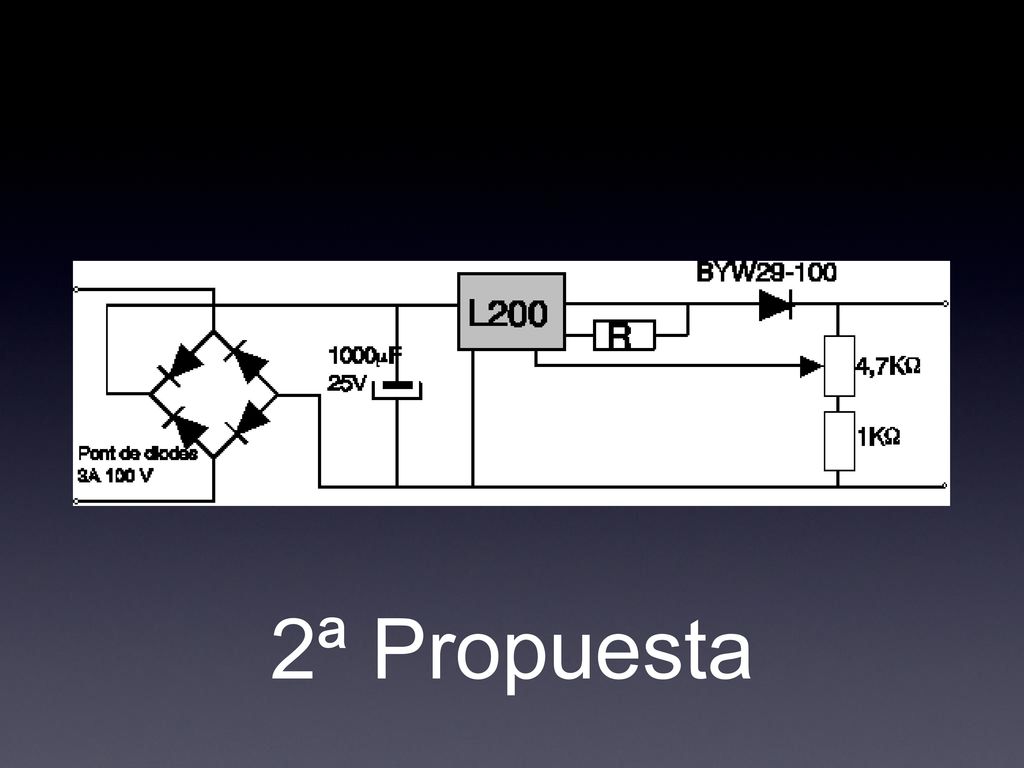

22 2ª Propuesta

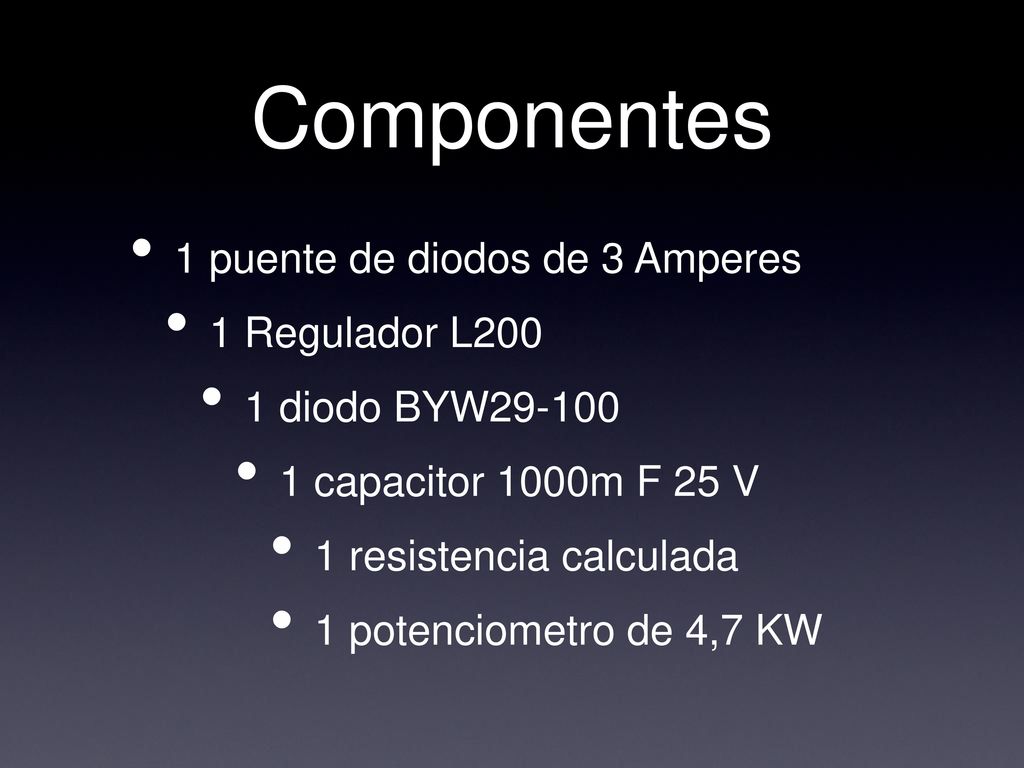

23 Componentes 1 puente de diodos de 3 Amperes 1 Regulador L200
1 diodo BYW29-100 1 capacitor 1000m F 25 V 1 resistencia calculada 1 potenciometro de 4,7 KW

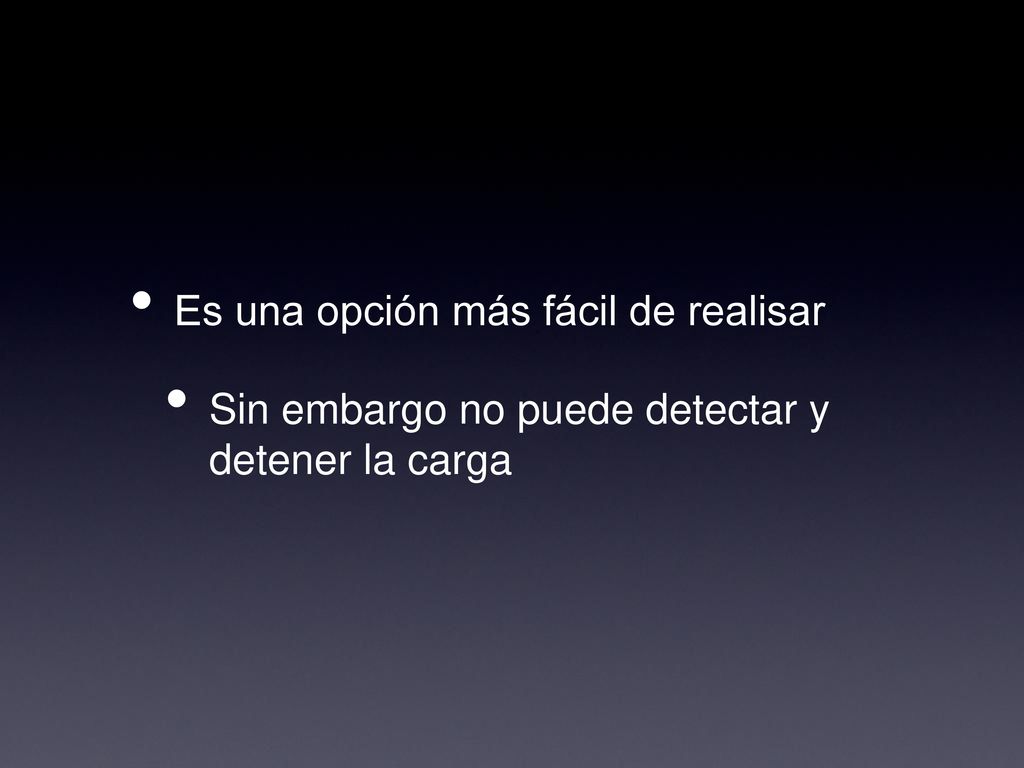

24 Es una opción más fácil de realisar
Sin embargo no puede detectar y detener la carga

25 Un Calcul de courant I(A) = 0,45 / R(W ) I max. = 2A
R ayant une puissance de 1 Watt 0,45 v étant le seuil de mise en route de la limitation de courant du L200.

26 Fonctionnement

27 Merci Pour votre attention
