Resistencias Eléctricas - Conexiones
Liceo Bicentenario Viña del Mar Física - 2° semestre 2017 Prof. Paula Durán Ávila Resistencias Eléctricas - Conexiones
2

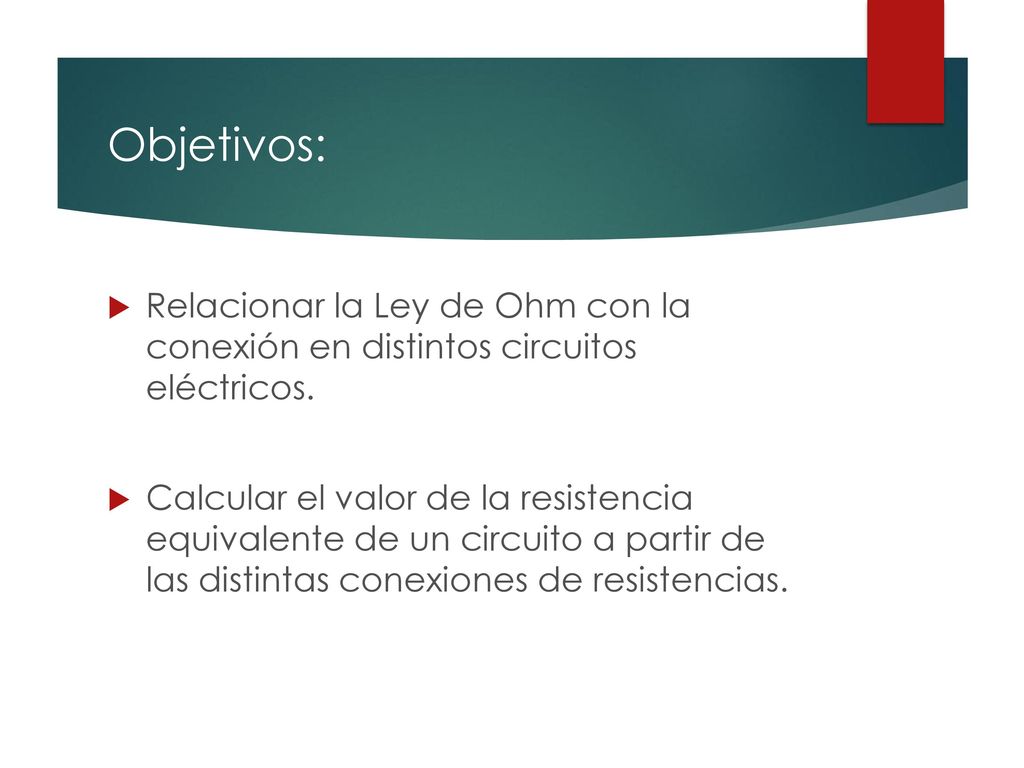

Objetivos: Relacionar la Ley de Ohm con la conexión en distintos circuitos eléctricos. Calcular el valor de la resistencia equivalente de un circuito a partir de las distintas conexiones de resistencias.
3
Resistencia Eléctrica
Elemento dentro de un circuito eléctrico que limita la intensidad de corriente en él.
4
Conexiones de las Resistencias
Existen los siguientes tipos de conexiones de las resistencias: En serie En paralelo
5
Resistencia conexión Simple
7
Resistencias en Serie
8
Resistencias en paralelo
9

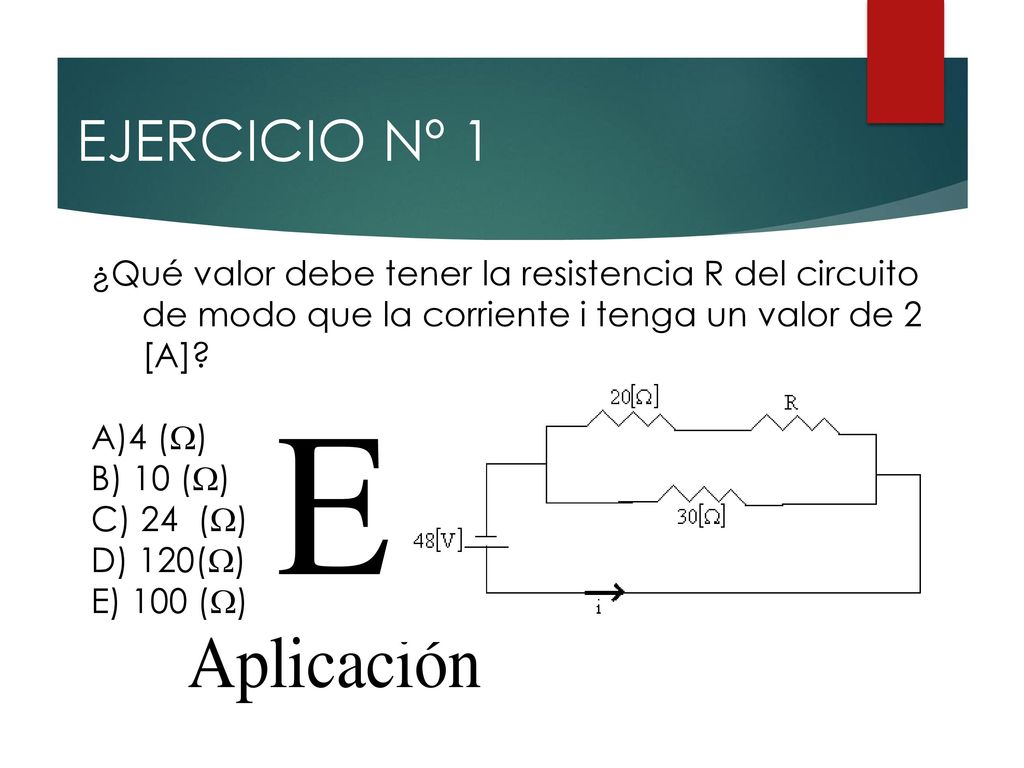

EJERCICIO Nº 1 ¿Qué valor debe tener la resistencia R del circuito de modo que la corriente i tenga un valor de 2 [A]? A)4 () B) 10 () C) 24 () D) 120() E) 100 ()
![EJERCICIO Nº 1 ¿Qué valor debe tener la resistencia R del circuito de modo que la corriente i tenga un valor de 2 [A]](http://slideplayer.es/slide/12209253/72/images/9/EJERCICIO+N%C2%BA+1+%C2%BFQu%C3%A9+valor+debe+tener+la+resistencia+R+del+circuito+de+modo+que+la+corriente+i+tenga+un+valor+de+2+%5BA%5D.jpg "A)4 () B) 10 () C) 24 () D) 120() E) 100 ()")
10
Ejercicio 2: Calcule el valor de la resistencia equivalente de los siguientes circuitos:
