Circuitos Eléctricos JAVIER PIQUER CARAPETO

Presentación del tema: "Circuitos Eléctricos JAVIER PIQUER CARAPETO"— Transcripción de la presentación:

1 Circuitos Eléctricos JAVIER PIQUER CARAPETO
Especialidad en Física y Química

2 ÍNDICE Generalidades Circuito eléctrico
Cálculo en un circuito eléctrico Resumen Bibliografía

3 ÍNDICE Generalidades Circuito eléctrico
Cálculo en un circuito eléctrico Resumen Bibliografía

4 Carga eléctrica (Resumen)
Generalidades Carga eléctrica (Resumen) La Carga Eléctrica es una propiedad intrínseca de la materia responsable de producir las interacciones electrostáticas. Existen dos tipos de carga (positiva y negativa). Los electrones (e-) poseen carga negativa y los protones (p+) positiva.

5 Generalidades Corriente Eléctrica.
La corriente eléctrica o intensidad eléctrica, es el flujo de carga eléctrica por unidad de tiempo que recorre un material. Se mide en:

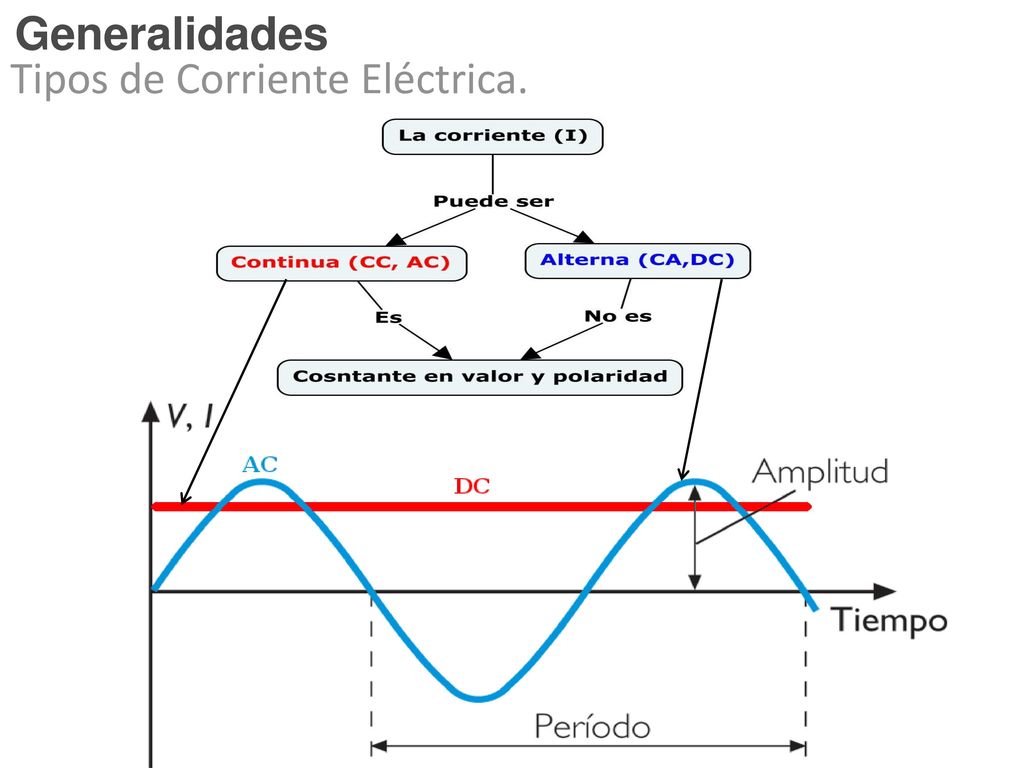

6 Tipos de Corriente Eléctrica.
Generalidades Tipos de Corriente Eléctrica. .

7 Conductores y aislantes.
Generalidades Conductores y aislantes. .

8 Elementos de un circuito Generadores de energía eléctrica elementales.
Una pila eléctrica o batería eléctrica es un dispositivo que convierte energía química en energía eléctrica. La energía eléctrica resulta accesible mediante dos terminales llamados polos, electrodos o bornes. Uno de ellos es el polo positivo y el otro el polo negativo. Símbolo Eléctrico

9 Elementos de un circuito Ánodo y cátodo
El ánodo es la carga eléctrica con exceso de electrones. El cátodo es la carga eléctrica con defectos de electrones.

10 Diferencia de potencial.
Generalidades Diferencia de potencial. La tensión eléctrica o diferencia de potencial (también denominada voltaje) es una magnitud que determina la energía consumida por unidad de carga. Su unidad es:

11 Resistencia Eléctrica.
Generalidades Resistencia Eléctrica. Es la oposición de la corriente eléctrica cuando circula a través de un conductor. Se mide en ohmio Ω.

12 Asociación de resistencias .
Generalidades (Serie) Asociación de resistencias . Ejemplo: Se cumple:

13 Asociación de resistencias (paralelo //).
Generalidades Asociación de resistencias (paralelo //). Ejemplo: Se cumple:

14 Asociación de resistencias (mixtas).
Generalidades Asociación de resistencias (mixtas). Ejemplo:

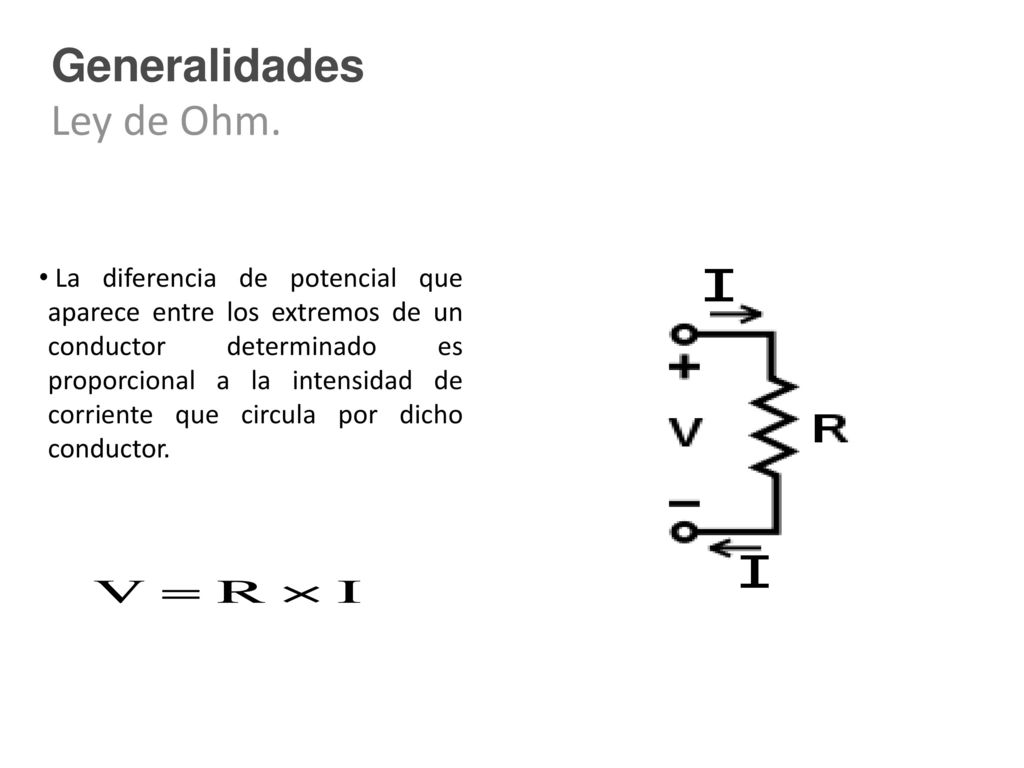

15 Generalidades Ley de Ohm.
La diferencia de potencial que aparece entre los extremos de un conductor determinado es proporcional a la intensidad de corriente que circula por dicho conductor.

16 Generalidades Potencia eléctrica. Se mide en: Se calcula mediante:
la cantidad de energía entregada o absorbida por un elemento en un momento determinado. Se mide en: Se calcula mediante:

17 ÍNDICE Generalidades Circuito eléctrico
Cálculos en el circuito eléctrico Resumen Bibliografía

18 Circuito eléctrico Composición.
El circuito eléctrico es el recorrido preestablecido por el que se desplazan las cargas eléctricas.

19 Circuito eléctrico elemental Tipos de circuitos eléctricos.
Con el termómetro medimos sensación térmica. El termómetro se fundamenta en el equilibrio térmico.

20 Circuito eléctrico elemental
Elementos.

21 Circuito eléctrico Composición.
¿Faltaría algún elemento conocido y muy importante? Os doy una pista, sirve como medida de protección. Fusible

22 Circuito eléctrico Composición. Interruptor Pila Bombilla Fusible

23 ÍNDICE Generalidades Circuito eléctrico
Cálculo en un circuito eléctrico Resumen Bibliografía

24 Cálculo en un circuito eléctrico Ejercicio .
En el circuito eléctrico de la figura la pila tiene una tensión de 4,5 V y las tres bombillas tienen una resistencia interna de, la B1= 2Ω, B2= 5Ω Y B3 =5Ω. a) Calcula la potencia total que se disipa por las tres bombillas, cuando se cierra el interruptor. Requi (B1//B2) Solución: 1º Hacemos la asociación de resistencias, B2//B3 y el resultado dará una resistencia que estará en serie con la de B1.

25 Cálculo en un circuito eléctrico Ejercicio (Continuación) .
Nos quedaría: BEQUIFINAL= B1 + (B2//B3) 2º Sumamos las dos resistencias que tenemos ahora y nos quedaría. BEQUIFINAL= B1 + (B2//B3)= = 4,5 Ω

26 Cálculo en el circuito eléctrico Ejercicio (Continuación) .
3º Aplicamos la ley de Ohm en la bombilla: I V bombilla V pila=4,5V 4º La potencia disipada en la resistencia de la bombilla equivalente final será:

27 Cálculo en el circuito eléctrico Ejercicio .
b) Calcula la potencia disipada por cada bombilla. La intensidad será igual a 1 A (antes calculados) I=1A V pila=4,5V La suma de sus potencias debería ser igual a los 4,5W antes calculados. Vamos a comprobarlo: La potencia disipada en la resistencia de la bombilla 1 es:

28 Cálculo en el circuito eléctrico Ejercicio (continuación) .
La potencia disipada en la bombilla 2 y 3 será: La intensidad que entra y sale de las dos bombillas es de 1 A ¿Pero cual será el valor de dicha intensidad que atraviesa cada una de ellas? I ¿ Qué intensidad recorrerá la bombilla 2 y 3?: Pues al tener la misma resistencia las dos bombillas, la corriente se dividirá en dos partes iguales, es decir, tendremos 0,5 A atravesando cada una de las dos bombillas. Por lo tanto la potencia consumida por la bombilla 2 y 3 será la misma e igual a:

29 Cálculo en el circuito eléctrico Ejercicio (Continuación)
Por lo tanto si sumamos la potencia disipada de cada resistencia: Nos da la misma potencia que la anterior calculada como era de esperar.

30 ÍNDICE Generalidades Circuito eléctrico
Cálculo en un circuito eléctrico Resumen Bibliografía

31

32 ÍNDICE Generalidades Circuito eléctrico
Cálculo en un circuito eléctrico Resumen Bibliografía

33 Bibliografía Apuntes de la asignatura de Circuitos Eléctricos de ITI
Fisicalab.com. Otras paginas de internet, Wikipedia, areatecnologia.com, quimicaweb.net

34 Gracias por su atención
Javier Piquer Carapeto Especialidad en Física y Química
