1 UNIVERSIDAD CATOLICA ARGENTINA
TOPOGRAFIA PROFESORA: AGRIM. MIRTA S. VAZQUEZ DE LAGHI

2 TOPOGRAFIA CAPITULO 5

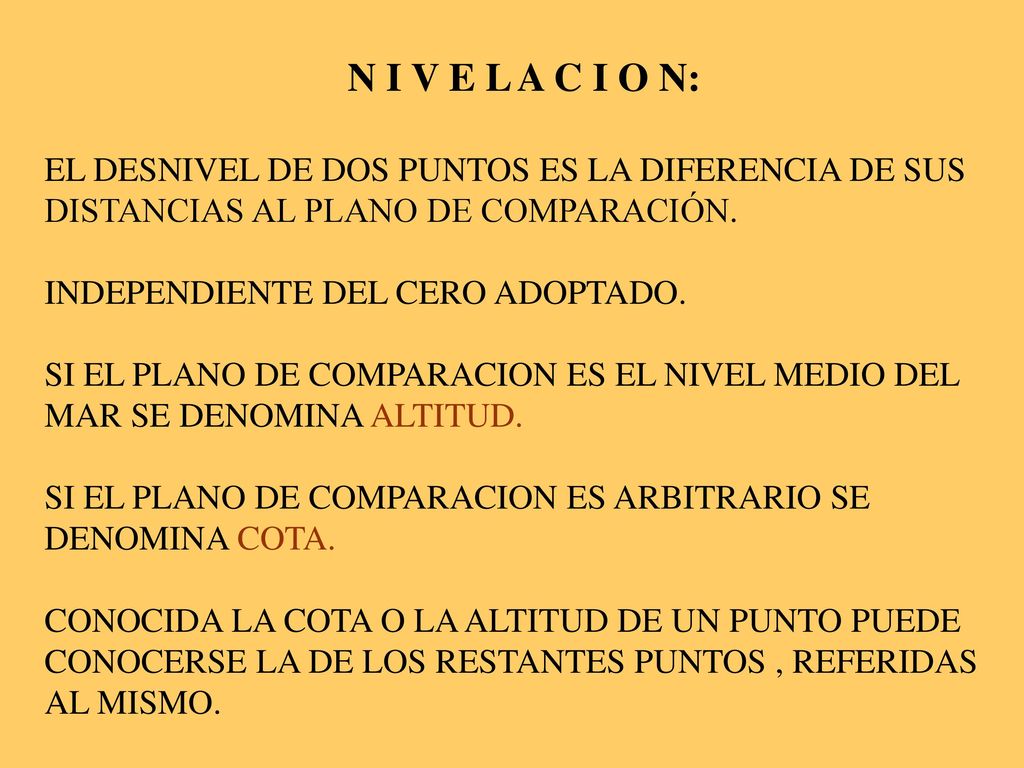

3 N I V E L A C I O N: EL DESNIVEL DE DOS PUNTOS ES LA DIFERENCIA DE SUS DISTANCIAS AL PLANO DE COMPARACIÓN. INDEPENDIENTE DEL CERO ADOPTADO. SI EL PLANO DE COMPARACION ES EL NIVEL MEDIO DEL MAR SE DENOMINA ALTITUD. SI EL PLANO DE COMPARACION ES ARBITRARIO SE DENOMINA COTA. CONOCIDA LA COTA O LA ALTITUD DE UN PUNTO PUEDE CONOCERSE LA DE LOS RESTANTES PUNTOS , REFERIDAS AL MISMO.

4 1) NIVELACIÓN BAROMETRICA. 2) NIVELACIÓN GEOMETRICA (O POR ALTURAS)

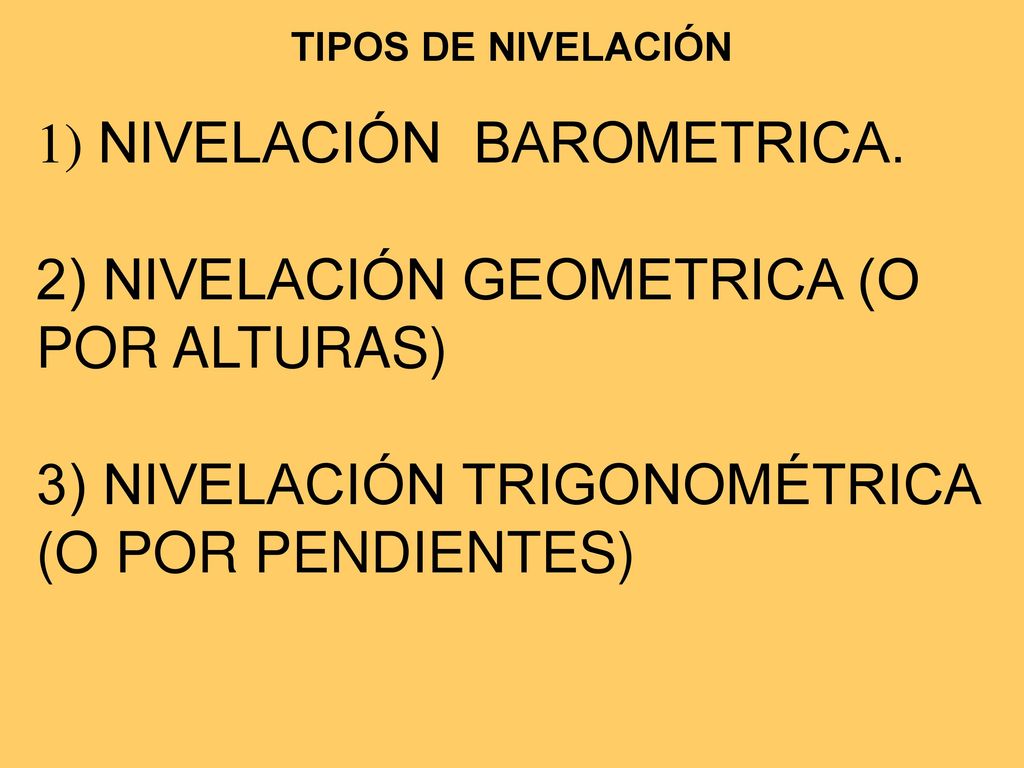

TIPOS DE NIVELACIÓN 1) NIVELACIÓN BAROMETRICA. 2) NIVELACIÓN GEOMETRICA (O POR ALTURAS) 3) NIVELACIÓN TRIGONOMÉTRICA (O POR PENDIENTES)

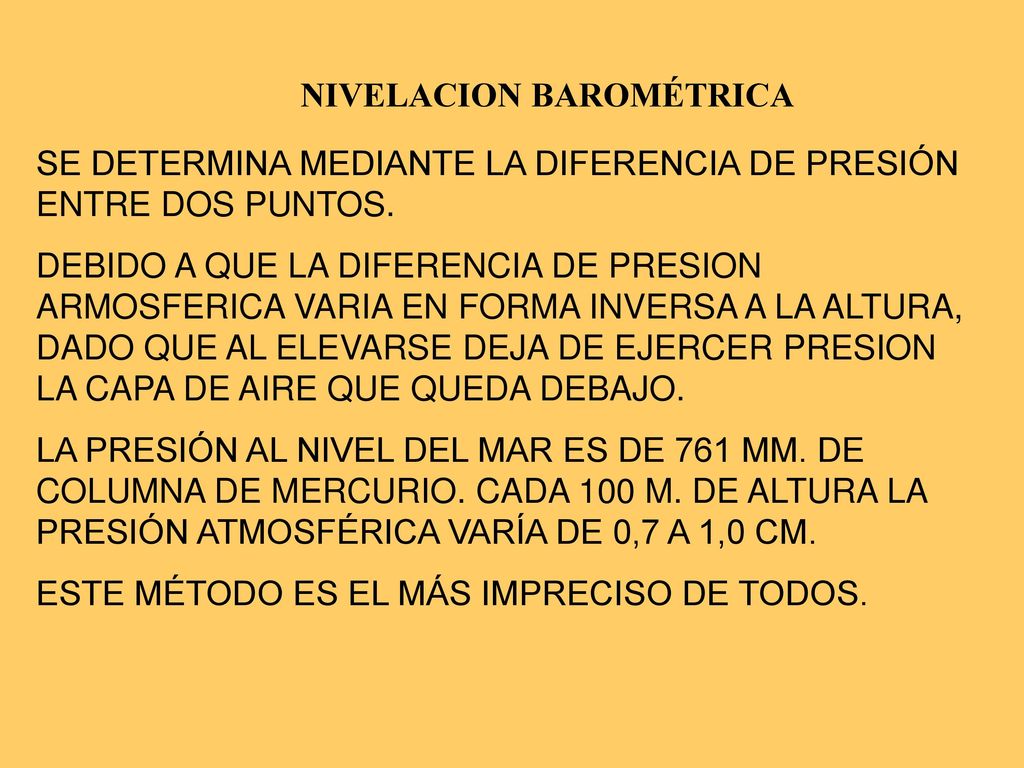

5 NIVELACION BAROMÉTRICA
SE DETERMINA MEDIANTE LA DIFERENCIA DE PRESIÓN ENTRE DOS PUNTOS. DEBIDO A QUE LA DIFERENCIA DE PRESION ARMOSFERICA VARIA EN FORMA INVERSA A LA ALTURA, DADO QUE AL ELEVARSE DEJA DE EJERCER PRESION LA CAPA DE AIRE QUE QUEDA DEBAJO. LA PRESIÓN AL NIVEL DEL MAR ES DE 761 MM. DE COLUMNA DE MERCURIO. CADA 100 M. DE ALTURA LA PRESIÓN ATMOSFÉRICA VARÍA DE 0,7 A 1,0 CM. ESTE MÉTODO ES EL MÁS IMPRECISO DE TODOS.

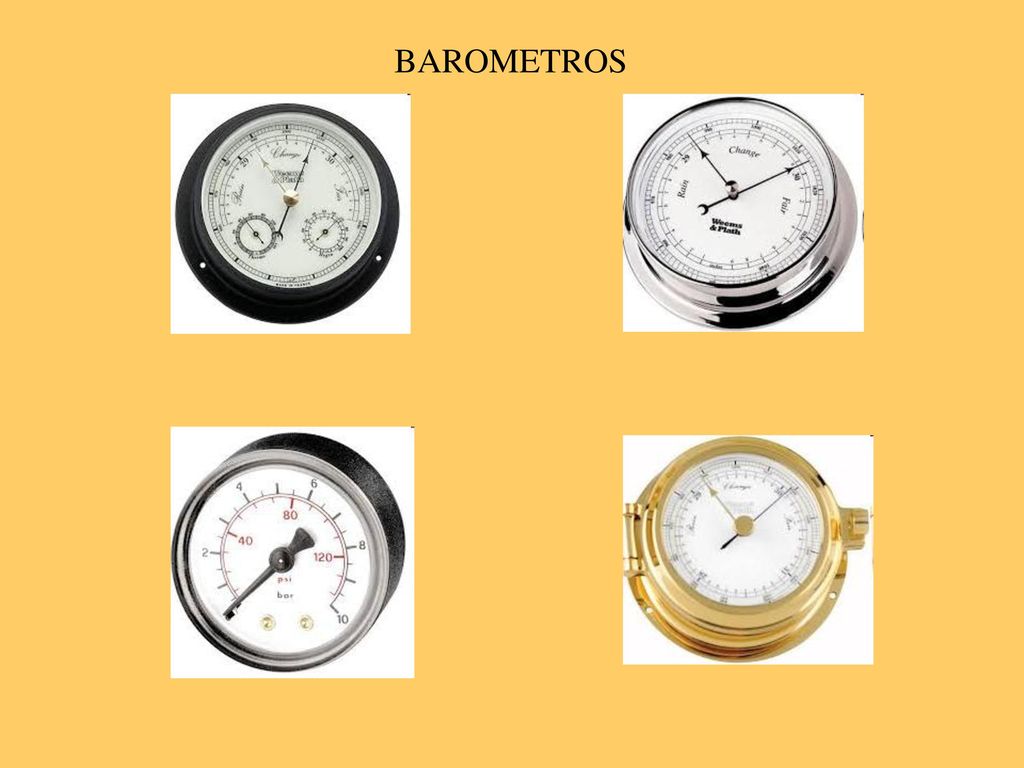

6 BAROMETROS

7 NIVELACION GEOMETRICA
Es el más preciso y utilizado de todos, se lleva a cabo mediante la utilización de un nivel y una mira. Se realiza mediante lecturas efectuadas con el Hilo Medio del retículo del nivel, sobre una mira graduada que se coloca a una distancia no mayor de 60 o 70 m, estas lecturas se restan convenientemente entre sí obteniéndose de esta manera el desnivel existente entre los dos puntos donde estuvo apoyada la mira. Este es el procedimiento en el caso de que solo queramos obtener el desnivel existente entre dos puntos.

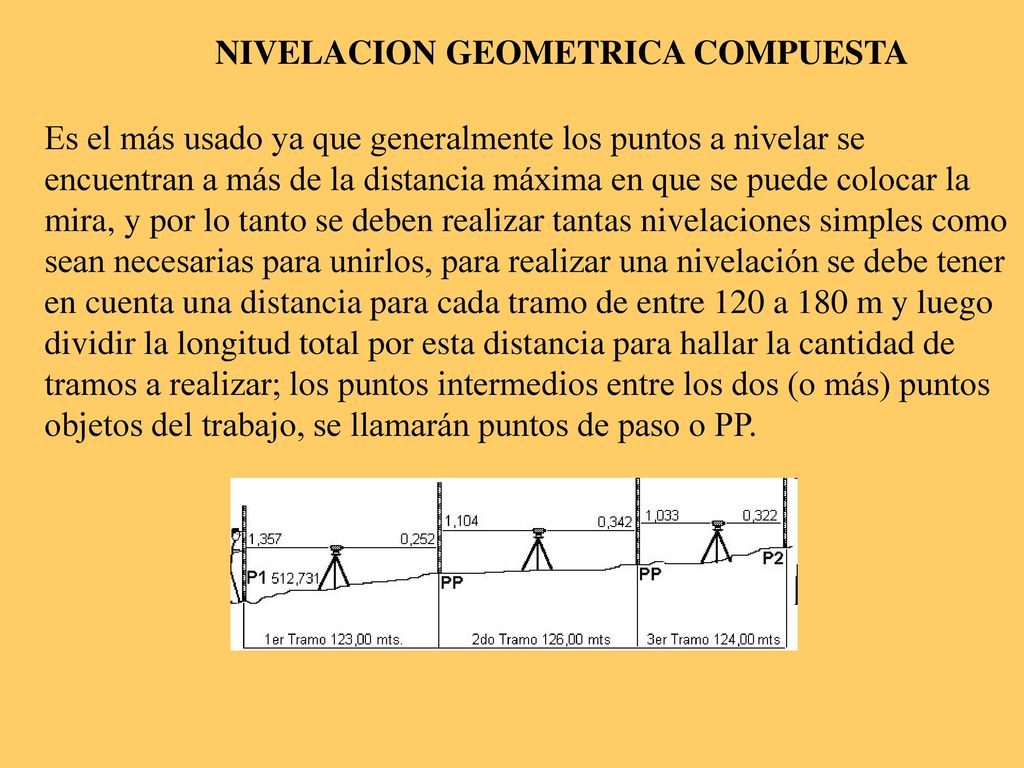

8 NIVELACION GEOMETRICA COMPUESTA
Es el más usado ya que generalmente los puntos a nivelar se encuentran a más de la distancia máxima en que se puede colocar la mira, y por lo tanto se deben realizar tantas nivelaciones simples como sean necesarias para unirlos, para realizar una nivelación se debe tener en cuenta una distancia para cada tramo de entre 120 a 180 m y luego dividir la longitud total por esta distancia para hallar la cantidad de tramos a realizar; los puntos intermedios entre los dos (o más) puntos objetos del trabajo, se llamarán puntos de paso o PP.

9 NIVELACION TRIGONOMÉTRICA
Es la nivelación que se realiza a partir de la medición de ángulos cenitales, de altura o depresión, y de distancias que luego se usarán para la resolución de triángulos rectángulos, donde la incógnita será el cateto opuesto del ángulo a resolver, que en estos casos son el desnivel existente entre el punto estación y un punto cualquiera.

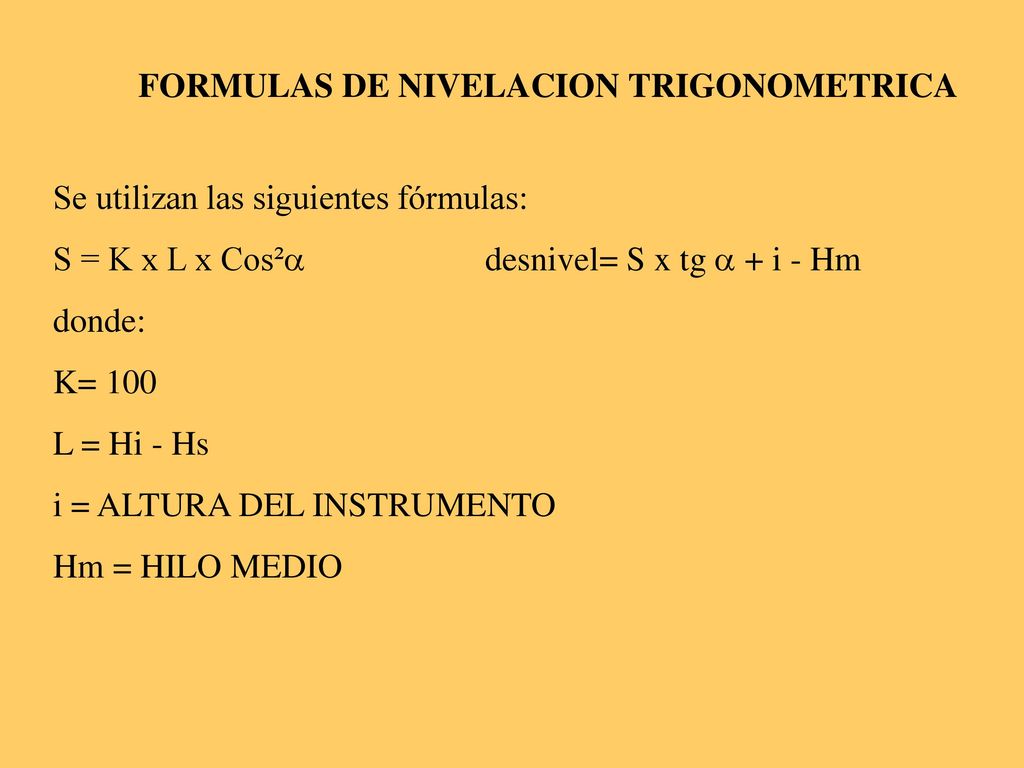

10 FORMULAS DE NIVELACION TRIGONOMETRICA
Se utilizan las siguientes fórmulas: S = K x L x Cos² desnivel= S x tg  + i - Hm donde: K= 100 L = Hi - Hs i = ALTURA DEL INSTRUMENTO Hm = HILO MEDIO

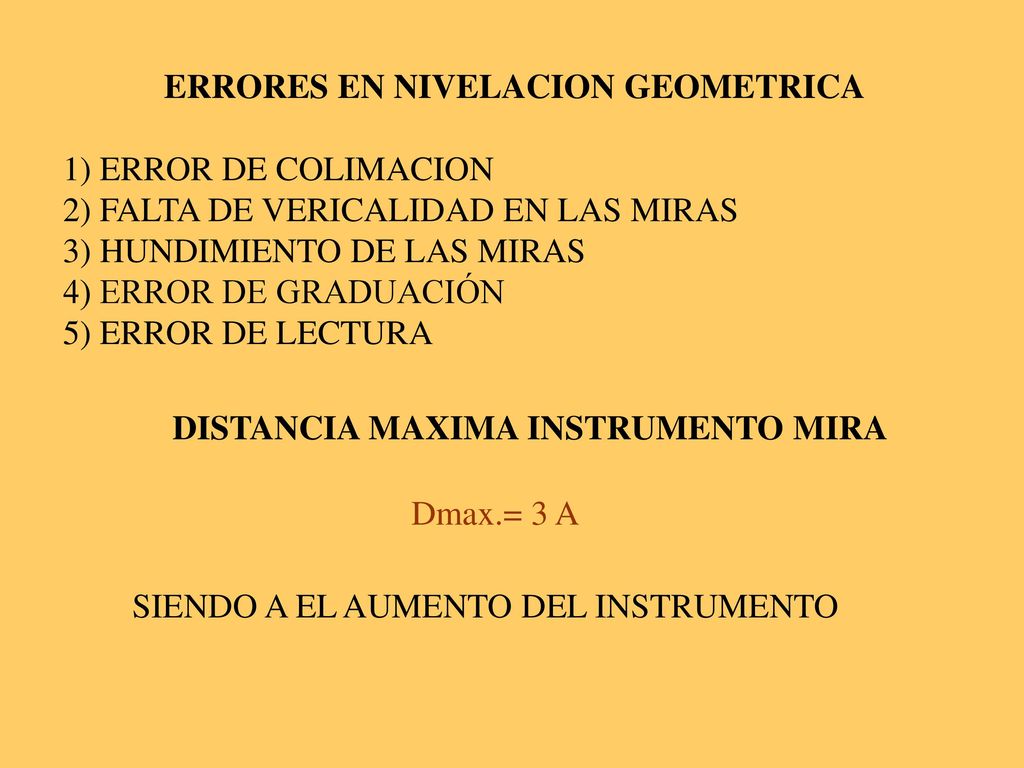

11 ERRORES EN NIVELACION GEOMETRICA
1) ERROR DE COLIMACION 2) FALTA DE VERICALIDAD EN LAS MIRAS 3) HUNDIMIENTO DE LAS MIRAS 4) ERROR DE GRADUACIÓN 5) ERROR DE LECTURA DISTANCIA MAXIMA INSTRUMENTO MIRA Dmax.= 3 A SIENDO A EL AUMENTO DEL INSTRUMENTO

12 TRABAJO PRACTICO N° 5

13 EJERCICIO NIVELACION GEOMETRICA COMPUESTA

14 EJERCICIOS REALIZAR UNA NIVELACION GEOMETRICA COMPUESTA, CON POR LO MENOS 3 PUNTOS DE PASO.
