1 Circuito integrado 555 Electrónica Prácticas
de Electrónica para la ESO Circuito integrado 555 Temporizador en modo astable. Departamento de Tecnología I.E.S.Iturralde Autor: Juan Carlos Martín San José

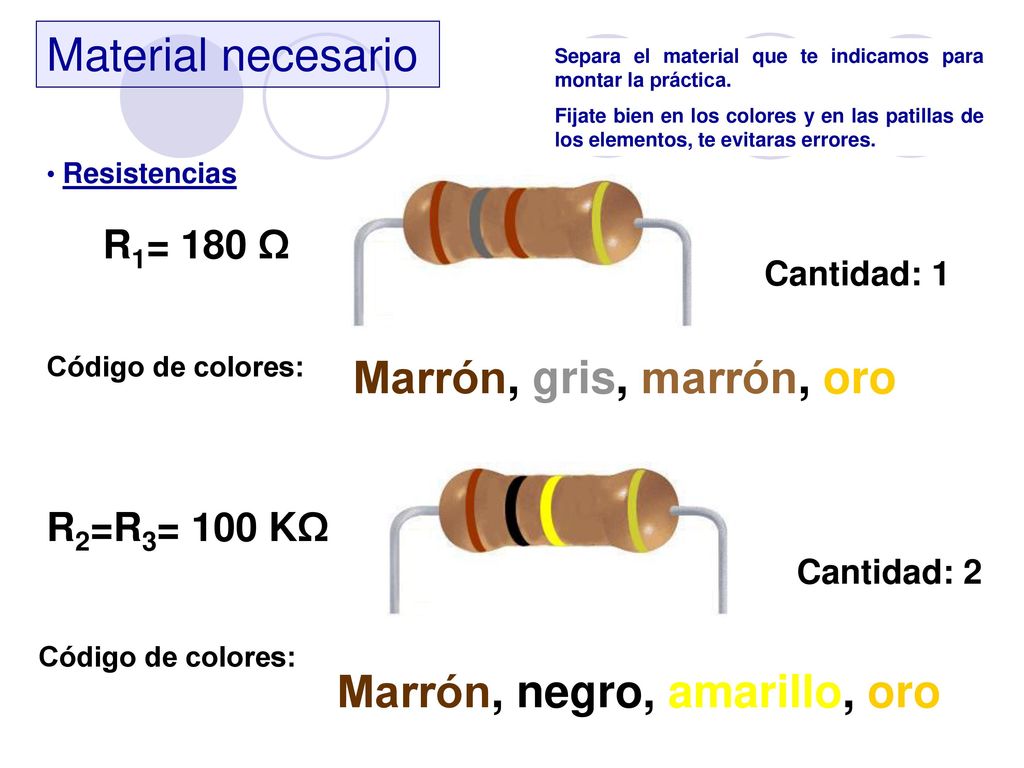

2 Marrón, negro, amarillo, oro
Material necesario Separa el material que te indicamos para montar la práctica. Fijate bien en los colores y en las patillas de los elementos, te evitaras errores. Resistencias R1= 180 Ω Cantidad: 1 Código de colores: Marrón, gris, marrón, oro R2=R3= 100 KΩ Cantidad: 2 Código de colores: Marrón, negro, amarillo, oro

3 Material necesario C1= 10 μF C2= 100 nF Condensadores:
Es un condensador electrolítico, que tiene polaridad. La patilla negativa está dada por una franja. C1= 10 μF LED: Patilla corta, polo negativo. C2= 100 nF No tiene polaridad. Podemos conectar las patillas como queramos. Patilla larga, polo positivo.

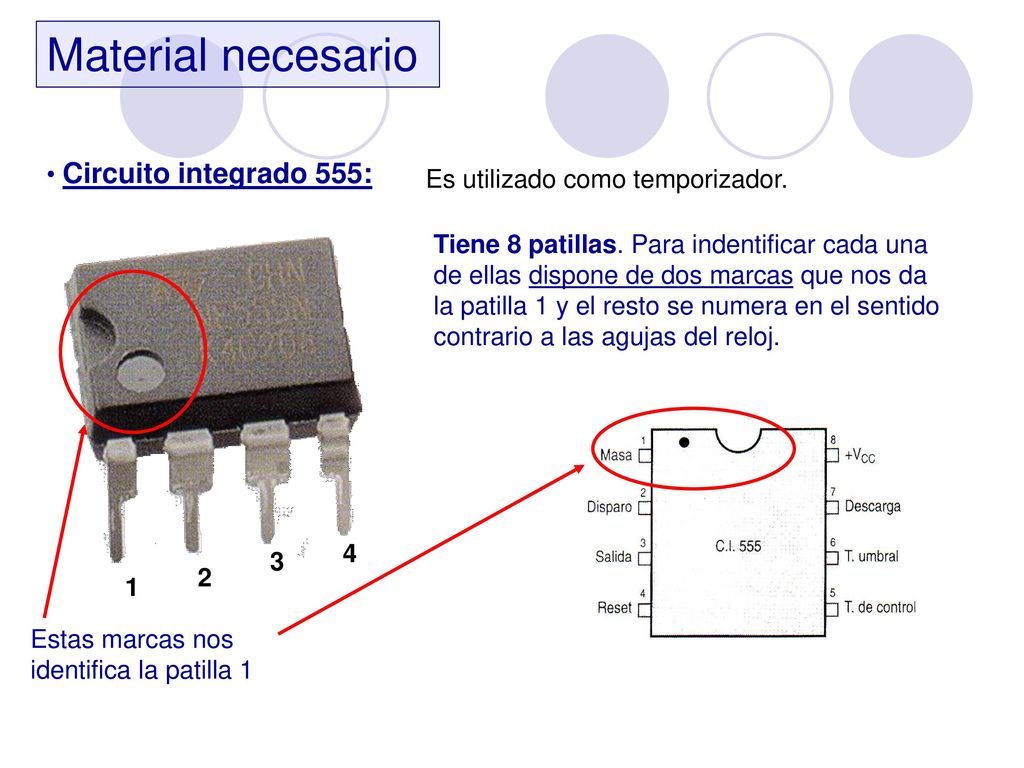

4 Material necesario Circuito integrado 555:
Es utilizado como temporizador. Tiene 8 patillas. Para indentificar cada una de ellas dispone de dos marcas que nos da la patilla 1 y el resto se numera en el sentido contrario a las agujas del reloj. 4 3 2 1 Estas marcas nos identifica la patilla 1

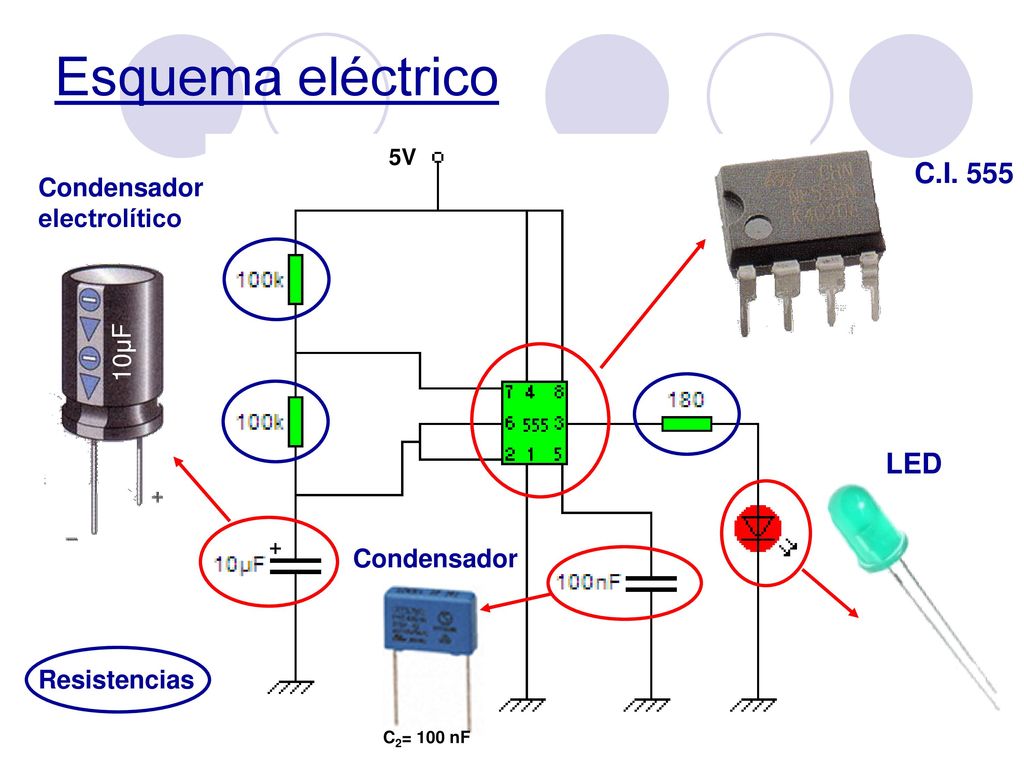

5 Esquema eléctrico C.I. 555 LED Condensador electrolítico 10μF
5V C.I. 555 Condensador electrolítico 10μF 10 μF LED Condensador Resistencias C2= 100 nF

6 Montaje en el entrenador
5V Montaje en el entrenador 1º. Lleva dos cables desde 5 V y 0 V a la placa board. 2º. Coloca el circuito integrado 555. 3º. Conecta la patilla 1 a 0 V y la patilla 8 a 5V 4º. Conecta la patilla 4 a 5V. C.I. 555 8 CI555 7 6 5 +5 V GND 1 2 3 4

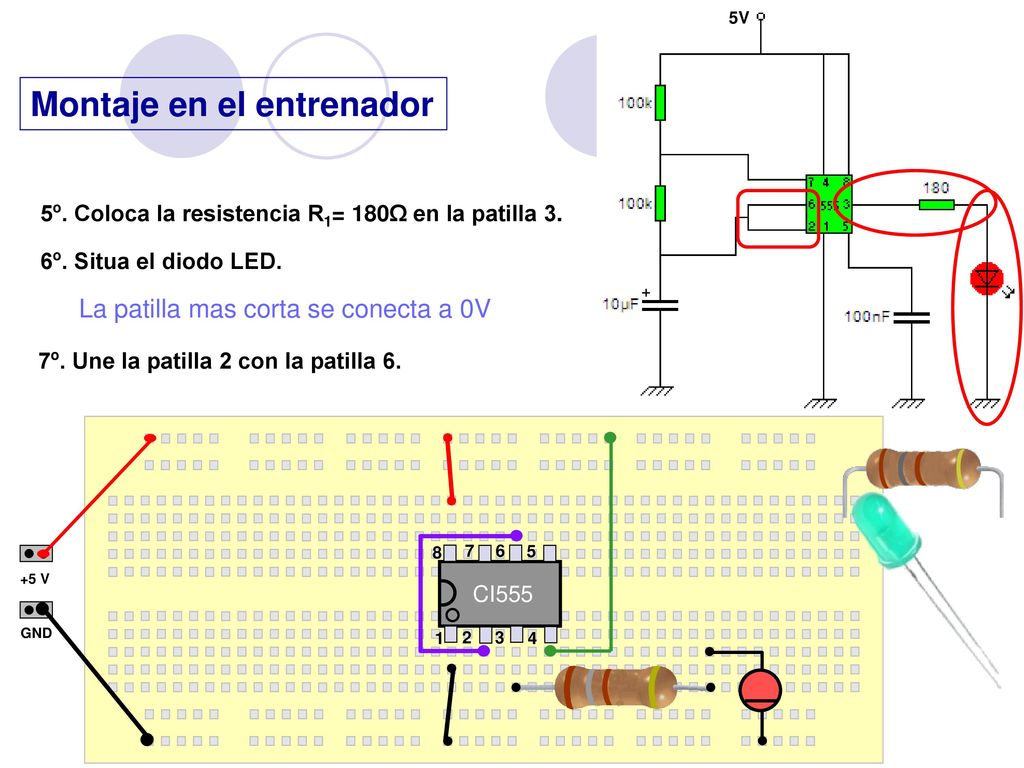

7 Montaje en el entrenador
5V Montaje en el entrenador 5º. Coloca la resistencia R1= 180Ω en la patilla 3. 6º. Situa el diodo LED. La patilla mas corta se conecta a 0V 7º. Une la patilla 2 con la patilla 6. 8 CI555 7 6 5 +5 V GND 1 2 3 4

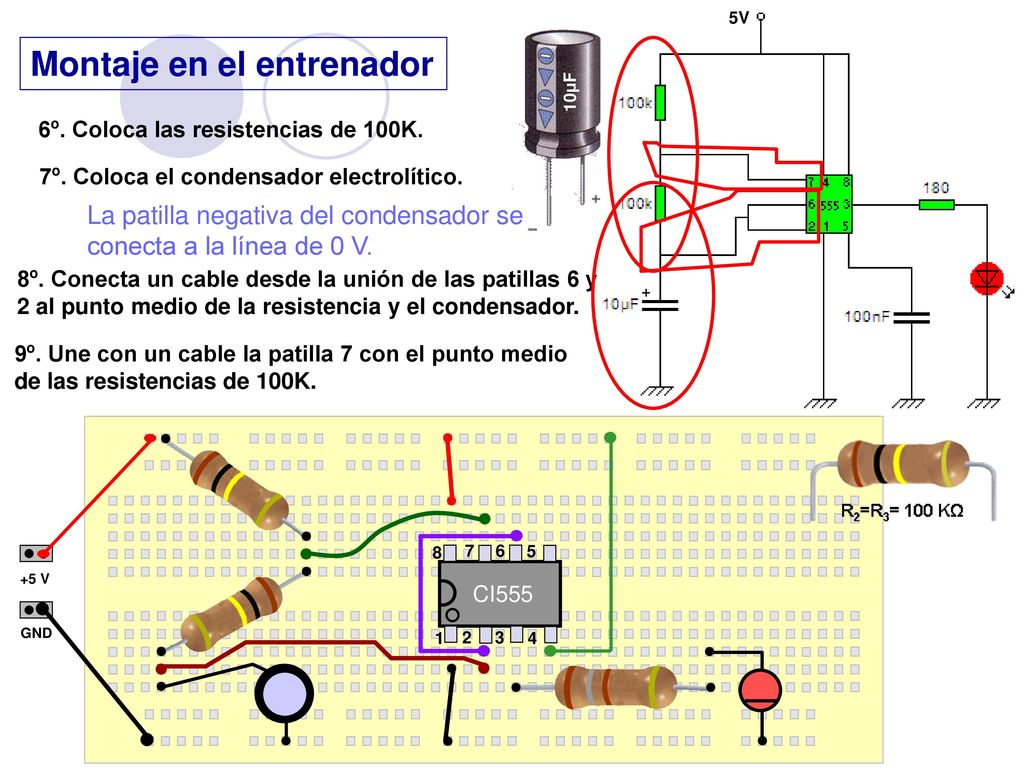

8 Montaje en el entrenador
5V 10μF Montaje en el entrenador 6º. Coloca las resistencias de 100K. 7º. Coloca el condensador electrolítico. La patilla negativa del condensador se conecta a la línea de 0 V. 8º. Conecta un cable desde la unión de las patillas 6 y 2 al punto medio de la resistencia y el condensador. 9º. Une con un cable la patilla 7 con el punto medio de las resistencias de 100K. 8 CI555 7 6 5 +5 V GND 1 2 3 4

9 Montaje en el entrenador
5V Montaje en el entrenador 12º. Coloca el condensador de 100 nF a la patilla 5 y a la línea de 0 V. No tiene polaridad. Podemos conectar las patillas como queramos. 100 nF 8 CI555 7 6 5 +5 V GND 1 2 3 4

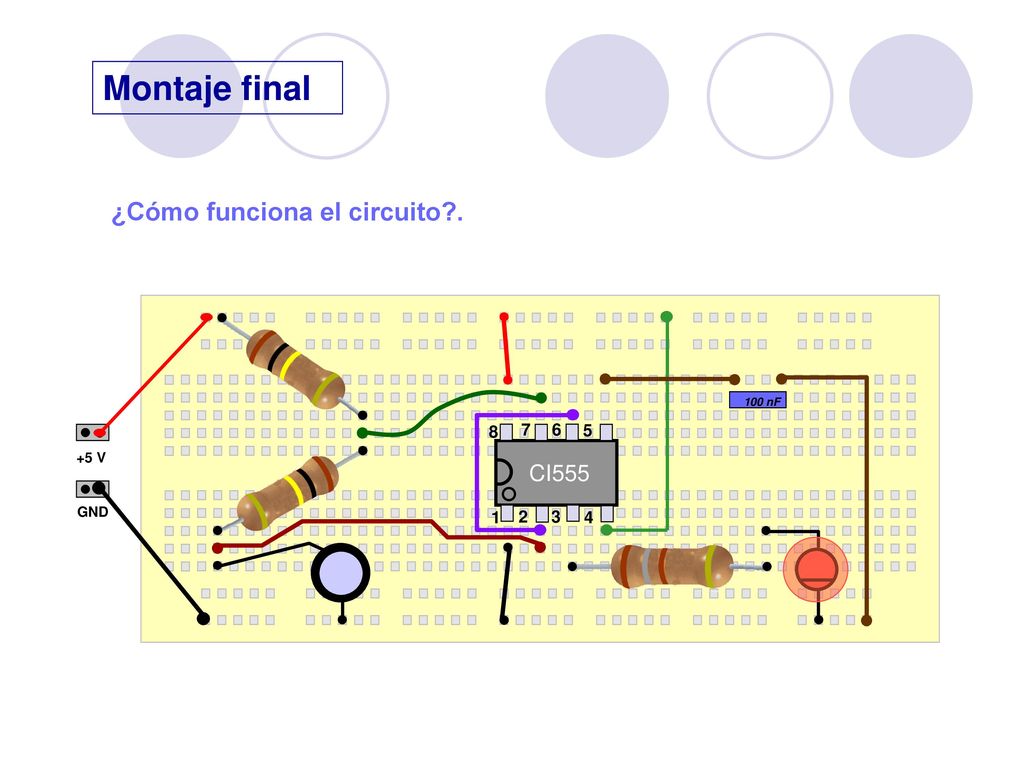

10 Montaje final ¿Cómo funciona el circuito?. CI555 8 7 6 5 1 2 3 4 +5 V
100 nF 8 CI555 7 6 5 +5 V GND 1 2 3 4
