1
Prácticas de electrónica
Funcionamiento del Transistor
2
Funcionamiento del transistor

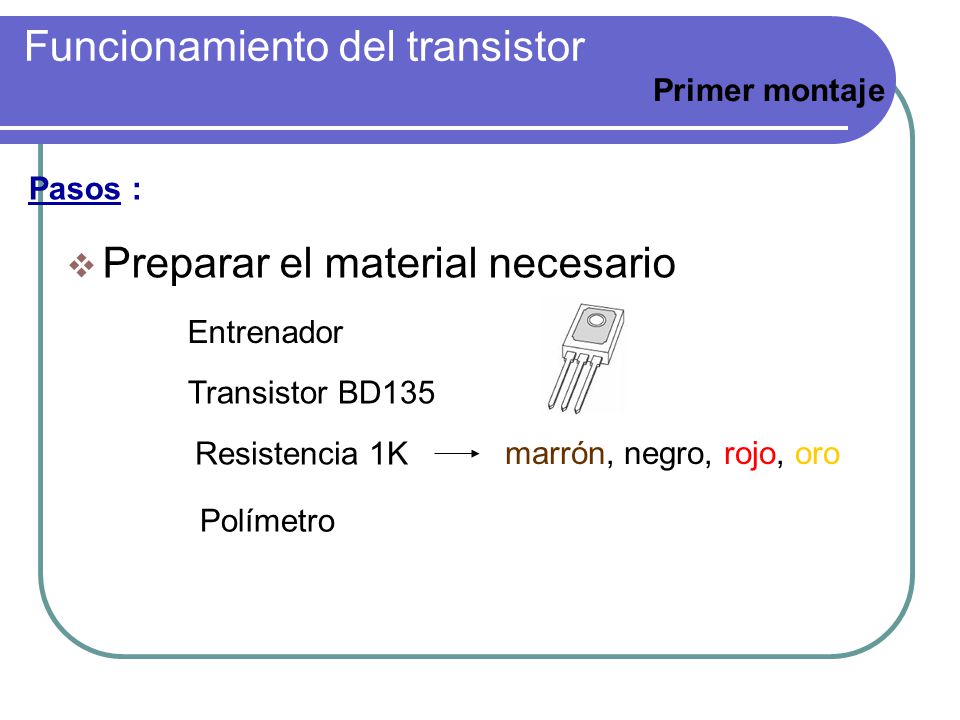

Primer montaje Pasos : Preparar el material necesario Entrenador Transistor BD135 Resistencia 1K marrón, negro, rojo, oro Polímetro
3
Funcionamiento del transistor

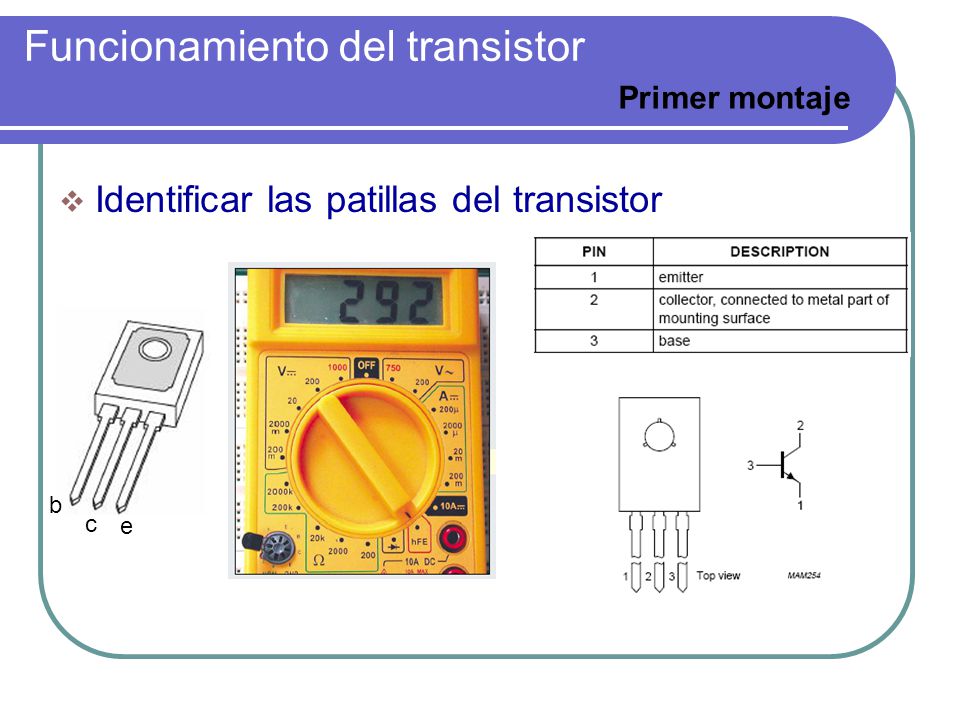

Primer montaje Identificar las patillas del transistor Funcionamiento del transistor b c e
4
Funcionamiento del transistor
Primer montaje Conexiones placa-board
5
Funcionamiento del transistor
b e Primer montaje Montaje en el entrenador Colocar el transistor en placa-board Poner los cables de alimentación a la placa Conectar la resistencia con la base del transistor Unir con cable el colector del transistor con un extremo de la bombilla Conecta el otro extremo de la bombilla al polo positivo de la placa. Unir el emisor del transistor con el polo negativo 6v B1 B2 GND BD135
6
Funcionamiento del transistor
Primer montaje Toma de medidas con el polímetro Tensiones (Encender el entrenador) Colocar la ruleta del polímetro en V. Conectar los cables con los terminales pedidos. Tensión base - emisor VBE Tensión colector - emisor VCE 6v B1 B2 GND BD135
7
Funcionamiento del transistor
Toma de medidas con el polímetro Intensidades Colocar la ruleta del polímetro en I. Para medir intensidades es necesario abrir el circuito y colocar las puntas de prueba en los puntos abiertos. Intensidad en la base (Ib): Como está abierto es cero Intensidad en el colector (IC): Quitar el cable del colector Colocar las puntas de prueba Intensidad en el emisor (Ie): conectar el cable del colector Quitar el cable del emisor Colocar las puntas de prueba 6v B1 B2 GND BD135
8
Funcionamiento del transistor

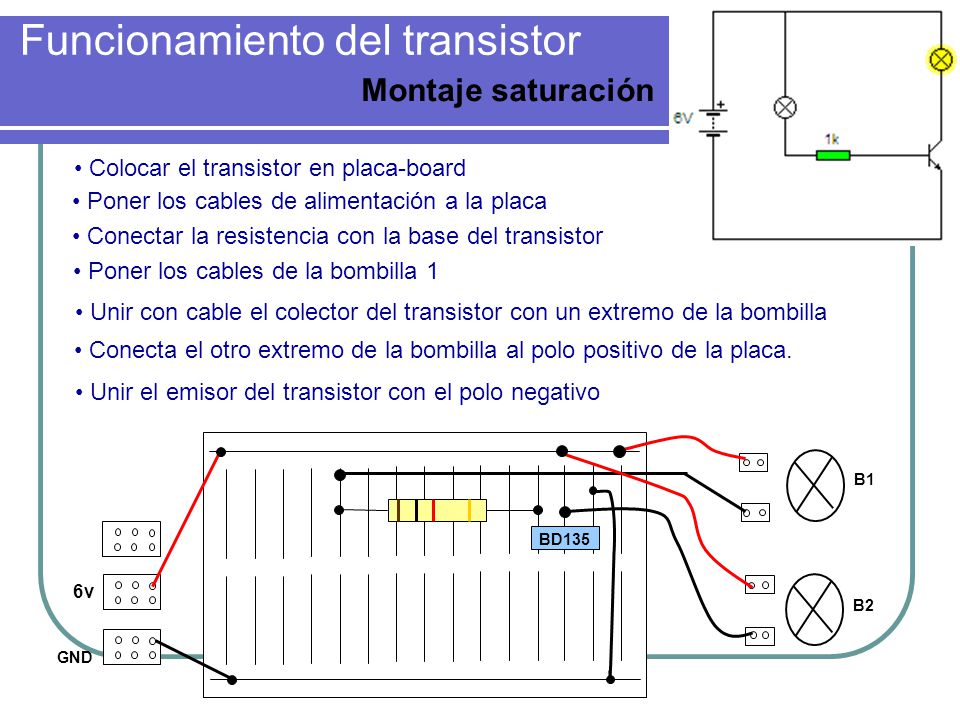

Montaje saturación Colocar el transistor en placa-board Poner los cables de alimentación a la placa Conectar la resistencia con la base del transistor Poner los cables de la bombilla 1 Unir con cable el colector del transistor con un extremo de la bombilla Conecta el otro extremo de la bombilla al polo positivo de la placa. Unir el emisor del transistor con el polo negativo 6v B1 B2 GND BD135
9
Funcionamiento del transistor
Montaje saturación Toma de medidas Tensiones Colocar la ruleta del polímetro en V. Conectar los cables con los terminales pedidos. Tensión base - emisor VBE Tensión colector - emisor VCE 6v B1 B2 GND BD135
10
Funcionamiento del transistor
Montaje saturación Toma de medidas Intensidades Colocar la ruleta del polímetro en I. Intensidad en la base (Ib): Quitar un cable de B1 Poner los terminales en los puntos abiertos. Intensidad en el colector (IC): Quitar un cable de B2 Conecta el cable de B1 Poner los terminales en los puntos abiertos. Intensidad en el emisor (Ie): Conecta el cable de B2 Quitar el cable del emisor Poner los terminales en los puntos abiertos. 6v B1 B2 GND BD135
11
Funcionamiento del transistor
10K Montaje activa c b e BD135 Colocar el transistor en placa-board Poner los cables de alimentación a la placa Conectar la resistencia con la base del transistor Poner el potenciometro y conectar la patilla con alimentacion positiva Unir con cable el colector del transistor con un extremo de la bombilla Conecta el otro extremo de la bombilla al polo positivo de la placa. Unir el emisor del transistor con el polo negativo 6v B1 B2 GND BD135
12
Funcionamiento del transistor
10 Montaje activa Toma de medidas Resistencia polímetro Rv = 10 k Con el entrenador apagado, ajustar el valor del potenciómetro. Situar la ruleta en zona OHM ( 20K). Colocar las puntas de pruebas. Mover el potenciómetro hasta obtener el valor de 10K. 6v B1 B2 GND BD135
13
Funcionamiento del transistor
5.4 0.8 Montaje activa Toma de medidas Resistencia polímetro Rv = 10 k Tensiones Colocar la ruleta del polímetro en zona V– (20V) Conectar el entrenador. Conectar los cables con los terminales pedidos. Tensión base - emisor VBE Tensión colector - emisor VCE 6v B1 B2 GND BD135 VBE= 0,69 V VCE= 4,8 V
14
Funcionamiento del transistor
Montaje activa Resistencia polímetro Rv = 10 k Intensidades Colocar la ruleta del polímetro en A--. Intensidad en la base (Ib): Quitar un el un cable del potenciómetro. Poner los terminales del polímetro en los puntos abiertos. Intensidad en el colector (Ic): Coloca el cable del potenciómetro Quitar un cable de B1 Poner los terminales en los puntos abiertos. 6v B1 B2 GND BD135 IB= 374μA Ic= 72,4mA
15
Funcionamiento del transistor
5 Montaje activa Toma de medidas Resistencia polímetro Rv = 5 k Con el entrenador apagado, ajustar el valor del potenciómetro. Situar la ruleta en zona OHM ( 20K). Colocar las puntas de pruebas. Mover el potenciómetro hasta obtener el valor de 5K. 6v B1 B2 GND BD135
16
Funcionamiento del transistor
5.4 0.8 Montaje activa Toma de medidas Resistencia polímetro Rv = 5 k Tensiones Colocar la ruleta del polímetro en zona V– (20V) Conectar el entrenador. Conectar los cables con los terminales pedidos. Tensión base - emisor VBE Tensión colector - emisor VCE 6v B1 B2 GND BD135 VBE= 0,71 V VCE= 2,97 V
17
Funcionamiento del transistor
Montaje activa Resistencia polímetro Rv = 5 k Intensidades Colocar la ruleta del polímetro en A--. Intensidad en la base (Ib): Quitar un el un cable del potenciómetro. Poner los terminales del polímetro en los puntos abiertos. Intensidad en el colector (Ic): Coloca el cable del potenciómetro Quitar un cable de B1 Poner los terminales en los puntos abiertos. 6v B1 B2 GND BD135 IB= 664μA Ic= 126mA
18
Funcionamiento del transistor
1000 Montaje activa Toma de medidas Resistencia polímetro Rv = 1 k Con el entrenador apagado, ajustar el valor del potenciómetro. Situar la ruleta en zona OHM ( 2000). Colocar las puntas de pruebas. Mover el potenciómetro hasta obtener el valor de 1K. 6v B1 B2 GND BD135
19
Funcionamiento del transistor
5.4 0.8 Montaje activa Toma de medidas Resistencia polímetro Rv = 1 k Tensiones Colocar la ruleta del polímetro en zona V– (20V) Conectar el entrenador. Conectar los cables con los terminales pedidos. Tensión base - emisor VBE Tensión colector - emisor VCE 6v B1 B2 GND BD135 VBE= 0,77 V VCE= 0,24 V
20
Funcionamiento del transistor
Montaje activa Resistencia polímetro Rv = 1 k Intensidades Colocar la ruleta del polímetro en A--. Intensidad en la base (Ib): Quitar un el un cable del potenciómetro. Poner los terminales del polímetro en los puntos abiertos. Intensidad en el colector (Ic): Coloca el cable del potenciómetro Quitar un cable de B1 Poner los terminales en los puntos abiertos. 6v B1 B2 GND BD135 IB= 1,72mA Ic= 190mA
21
Funcionamiento del transistor
Montaje activa Comparación del funcionamiento del transistor para distintos valores de resistencia del potenciómetro. IB= 374μA Ic= 72,4mA VBE= VCE= 0,69 V 4,8 V Rv = 10 k ß = 194 VBE= VCE= 0,71 V 2,97 V IB= 664μA Ic= 126mA Rv = 5 k ß = 189 IB= 1,72mA Ic= 190mA VBE= VCE= 0,77 V 0,24 V Rv = 1 k ß = 110
