COLEGIO DE INGENIEROS MECÁNICOS Y ELECTRICISTAS

Presentación del tema: "COLEGIO DE INGENIEROS MECÁNICOS Y ELECTRICISTAS"— Transcripción de la presentación:

1 COLEGIO DE INGENIEROS MECÁNICOS Y ELECTRICISTAS
“SEÑALIZACIÓN R2 , SEÑALIZACIÓN SS7 Y TELEFONÍA IP” Presenta: M. en C. Juan Ricardo Andrade Ponce CIME - CONAPPTEL

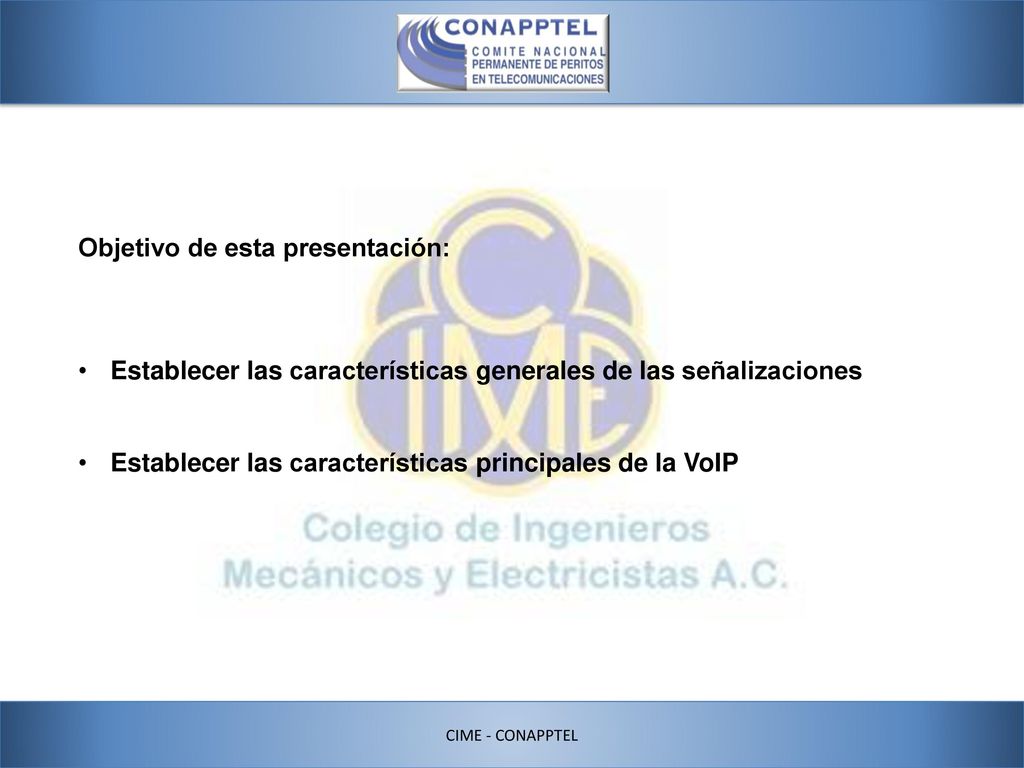

2 Objetivo de esta presentación:
Establecer las características generales de las señalizaciones Establecer las características principales de la VoIP CIME - CONAPPTEL

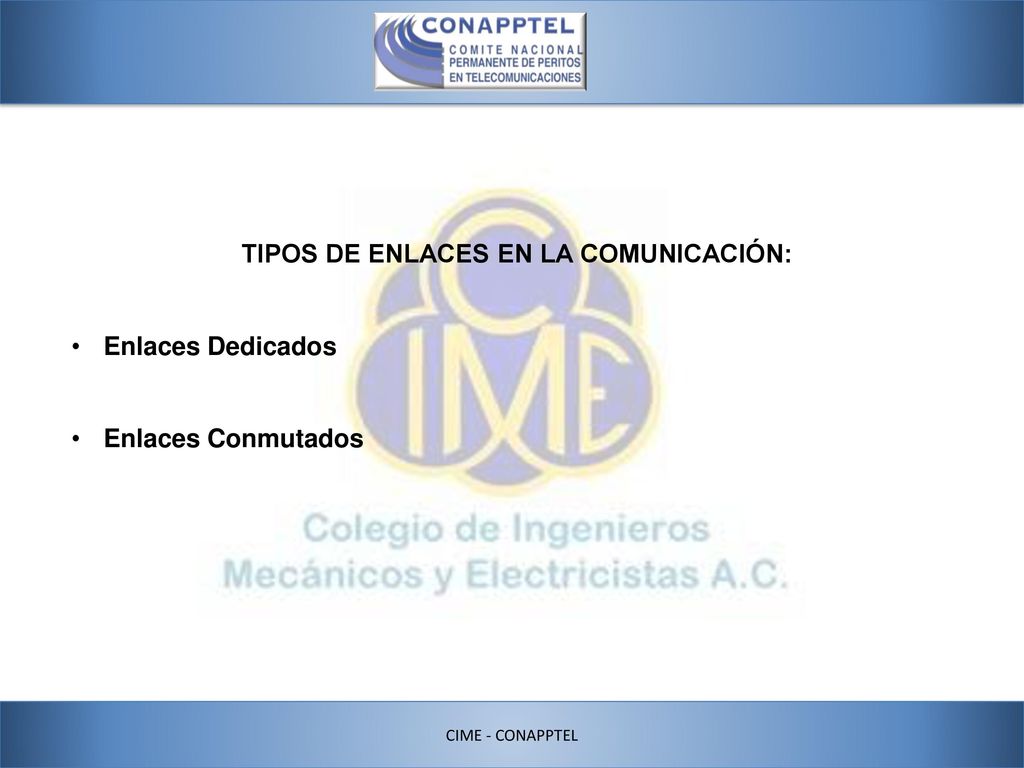

3 TIPOS DE ENLACES EN LA COMUNICACIÓN:
Enlaces Dedicados Enlaces Conmutados CIME - CONAPPTEL

4 Llamamos enlace Dedicado al servicio de comunicación de punto a punto

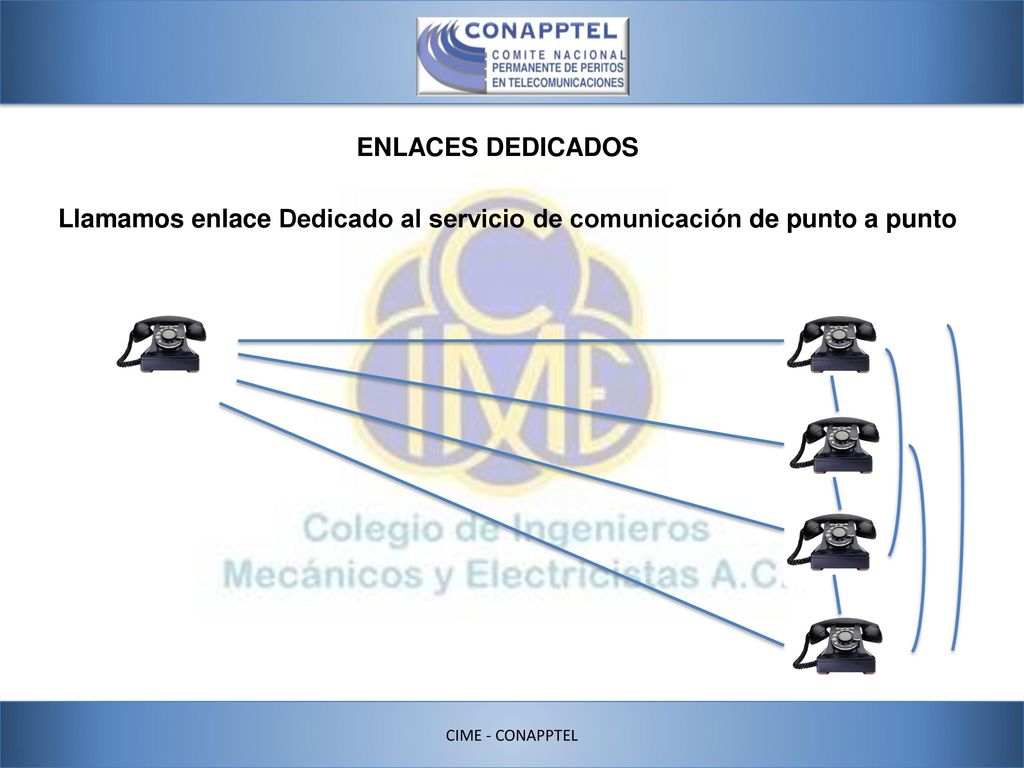

ENLACES DEDICADOS Llamamos enlace Dedicado al servicio de comunicación de punto a punto CIME - CONAPPTEL

5 CIME - CONAPPTEL

6 RED PUBLICA TELEFÓNICA CONMUTADA
(RPTC) CIME - CONAPPTEL

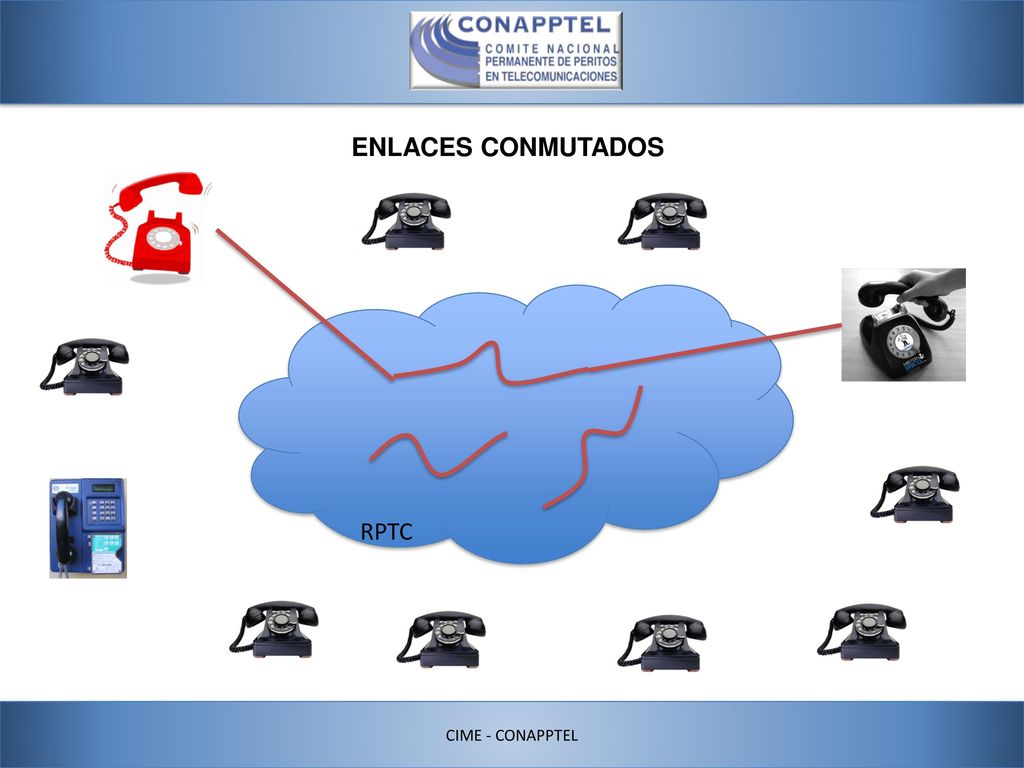

7 ENLACES CONMUTADOS RPTC CIME - CONAPPTEL

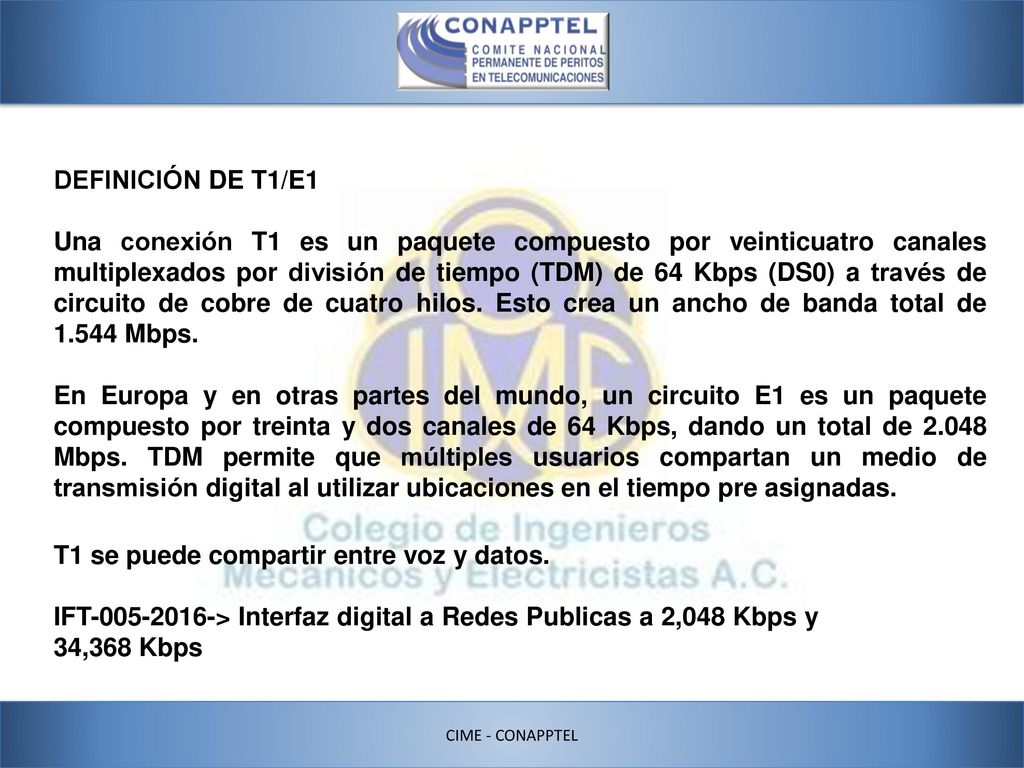

8 T1 se puede compartir entre voz y datos.
DEFINICIÓN DE T1/E1 Una conexión T1 es un paquete compuesto por veinticuatro canales multiplexados por división de tiempo (TDM) de 64 Kbps (DS0) a través de circuito de cobre de cuatro hilos. Esto crea un ancho de banda total de Mbps. En Europa y en otras partes del mundo, un circuito E1 es un paquete compuesto por treinta y dos canales de 64 Kbps, dando un total de Mbps. TDM permite que múltiples usuarios compartan un medio de transmisión digital al utilizar ubicaciones en el tiempo pre asignadas. T1 se puede compartir entre voz y datos. IFT > Interfaz digital a Redes Publicas a 2,048 Kbps y 34,368 Kbps CIME - CONAPPTEL

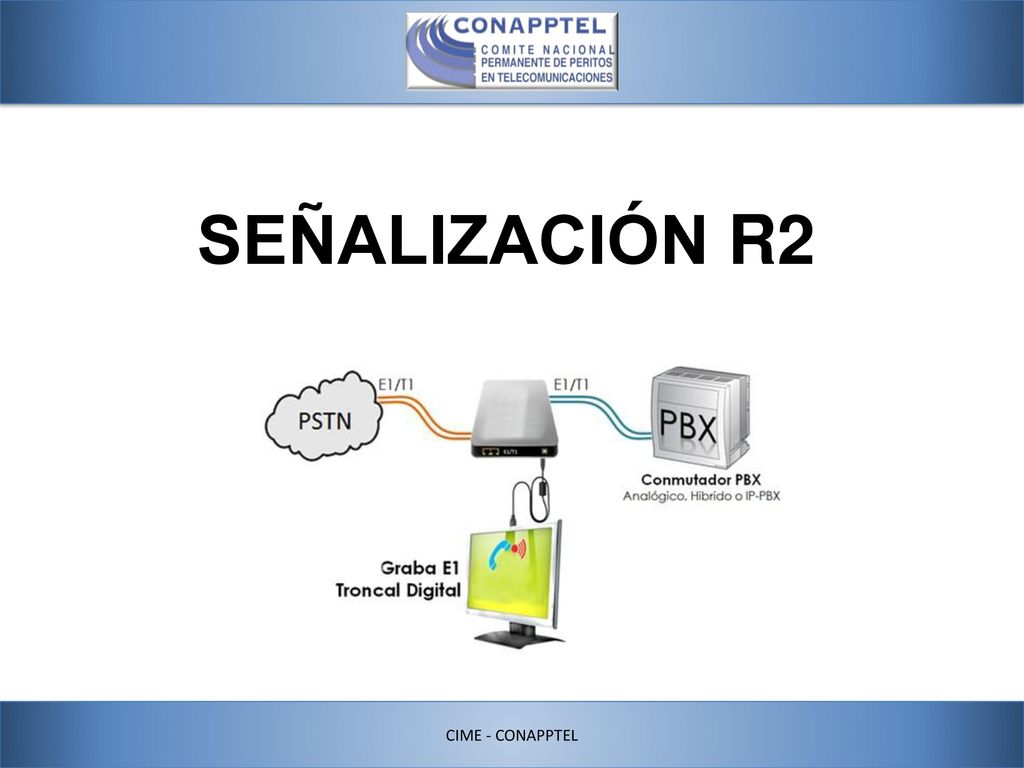

9 SEÑALIZACIÓN R2 CIME - CONAPPTEL

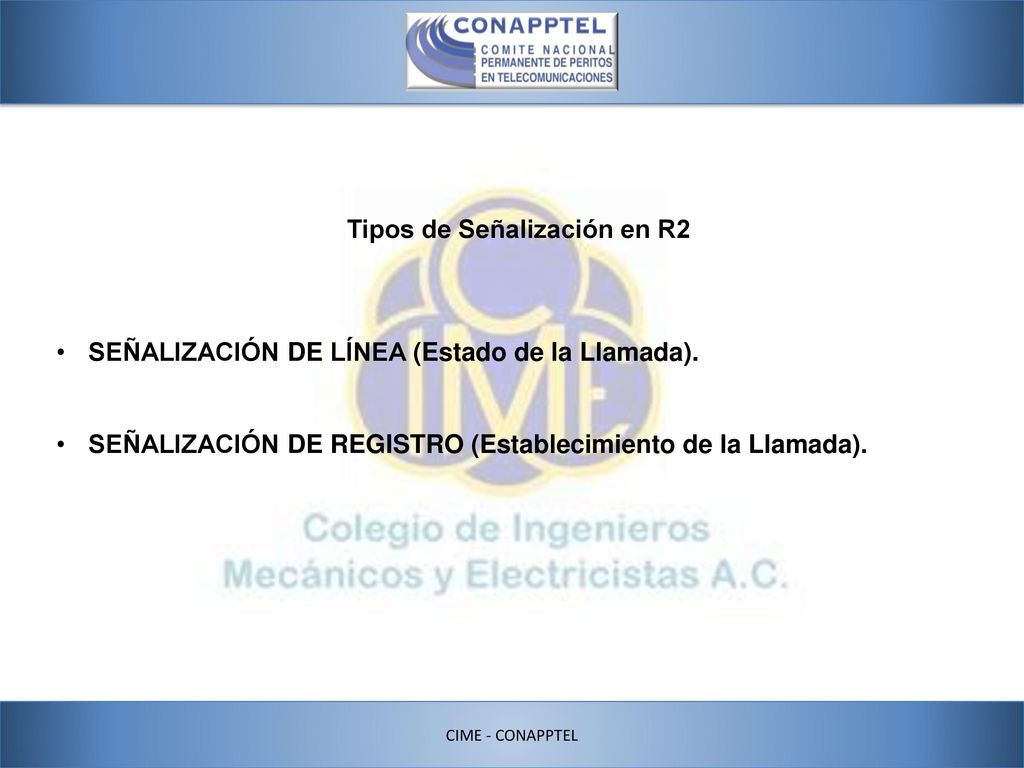

10 Tipos de Señalización en R2
SEÑALIZACIÓN DE LÍNEA (Estado de la Llamada). SEÑALIZACIÓN DE REGISTRO (Establecimiento de la Llamada). CIME - CONAPPTEL

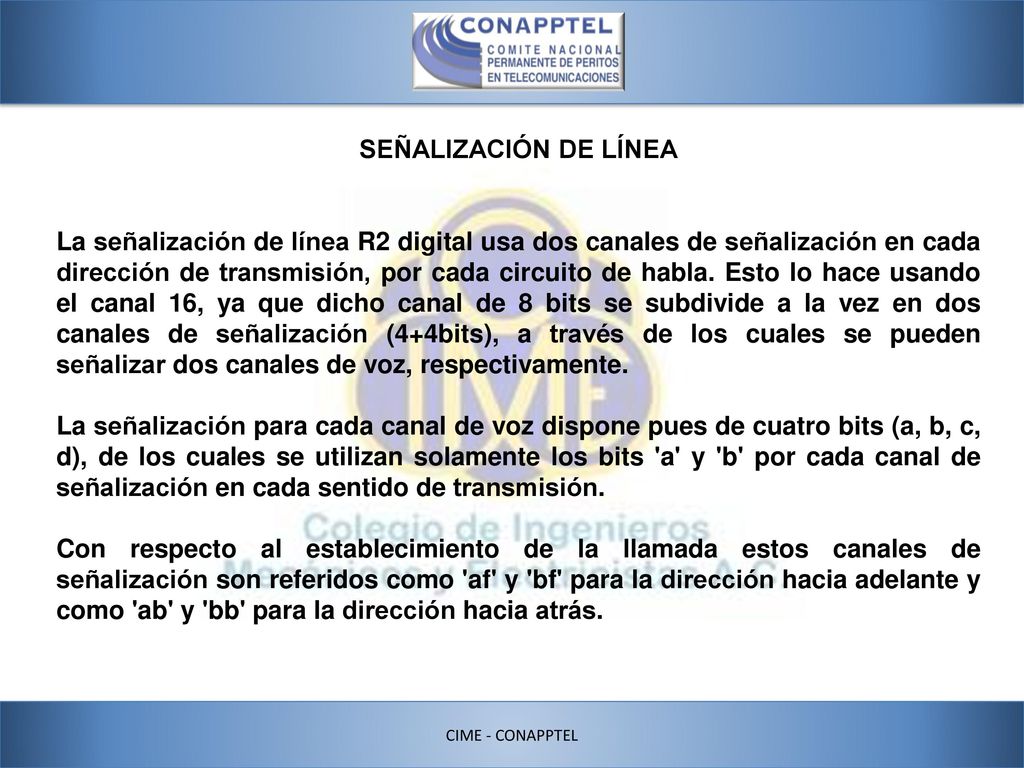

11 SEÑALIZACIÓN DE LÍNEA La señalización de línea R2 digital usa dos canales de señalización en cada dirección de transmisión, por cada circuito de habla. Esto lo hace usando el canal 16, ya que dicho canal de 8 bits se subdivide a la vez en dos canales de señalización (4+4bits), a través de los cuales se pueden señalizar dos canales de voz, respectivamente. La señalización para cada canal de voz dispone pues de cuatro bits (a, b, c, d), de los cuales se utilizan solamente los bits 'a' y 'b' por cada canal de señalización en cada sentido de transmisión. Con respecto al establecimiento de la llamada estos canales de señalización son referidos como 'af' y 'bf' para la dirección hacia adelante y como 'ab' y 'bb' para la dirección hacia atrás. CIME - CONAPPTEL

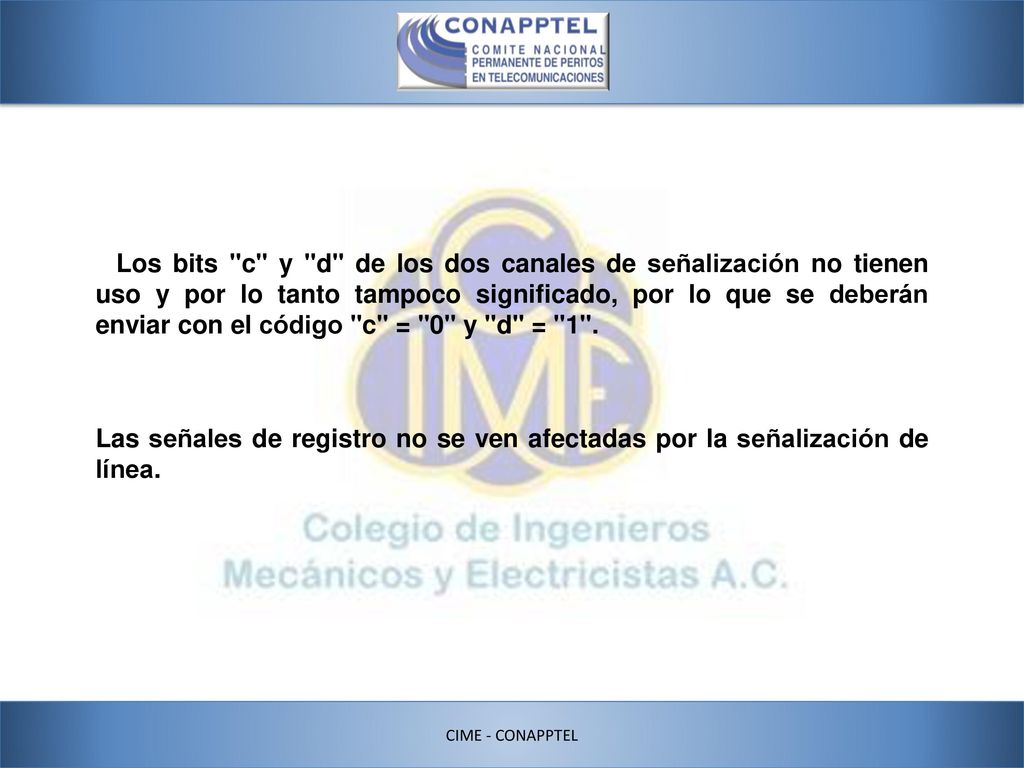

12 Los bits "c" y "d" de los dos canales de señalización no tienen uso y por lo tanto tampoco significado, por lo que se deberán enviar con el código "c" = "0" y "d" = "1". Las señales de registro no se ven afectadas por la señalización de línea. CIME - CONAPPTEL

13 CIME - CONAPPTEL

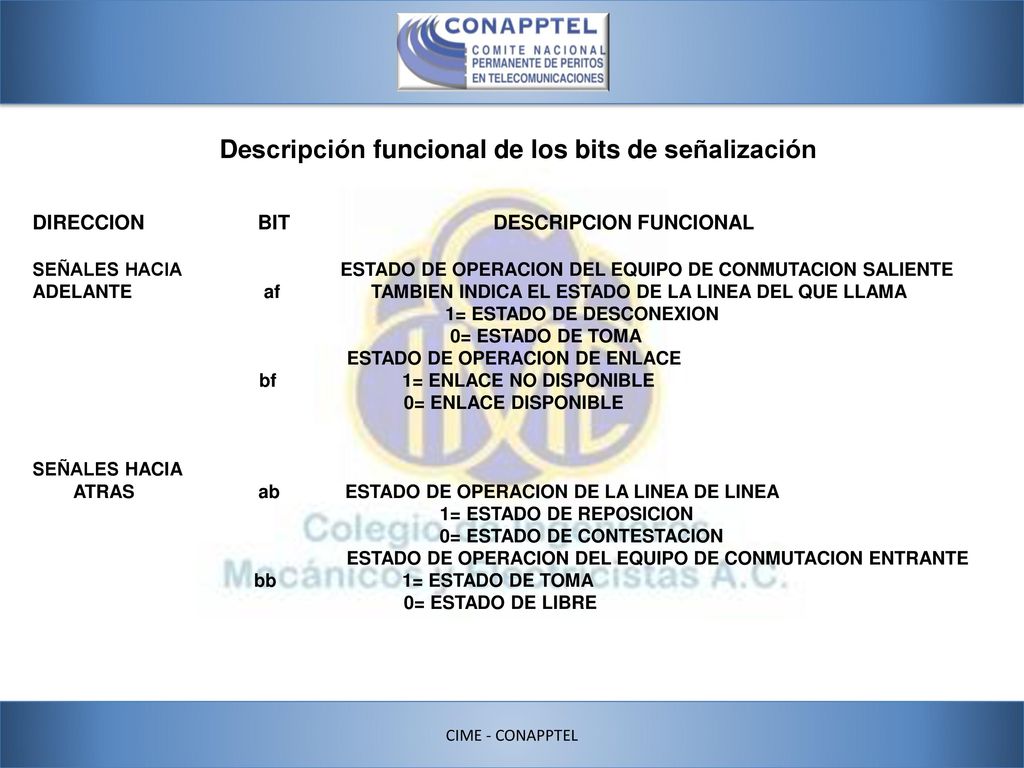

14 Descripción funcional de los bits de señalización
DIRECCION BIT DESCRIPCION FUNCIONAL SEÑALES HACIA ESTADO DE OPERACION DEL EQUIPO DE CONMUTACION SALIENTE ADELANTE af TAMBIEN INDICA EL ESTADO DE LA LINEA DEL QUE LLAMA 1= ESTADO DE DESCONEXION 0= ESTADO DE TOMA ESTADO DE OPERACION DE ENLACE bf = ENLACE NO DISPONIBLE 0= ENLACE DISPONIBLE SEÑALES HACIA ATRAS ab ESTADO DE OPERACION DE LA LINEA DE LINEA 1= ESTADO DE REPOSICION 0= ESTADO DE CONTESTACION ESTADO DE OPERACION DEL EQUIPO DE CONMUTACION ENTRANTE bb = ESTADO DE TOMA 0= ESTADO DE LIBRE CIME - CONAPPTEL

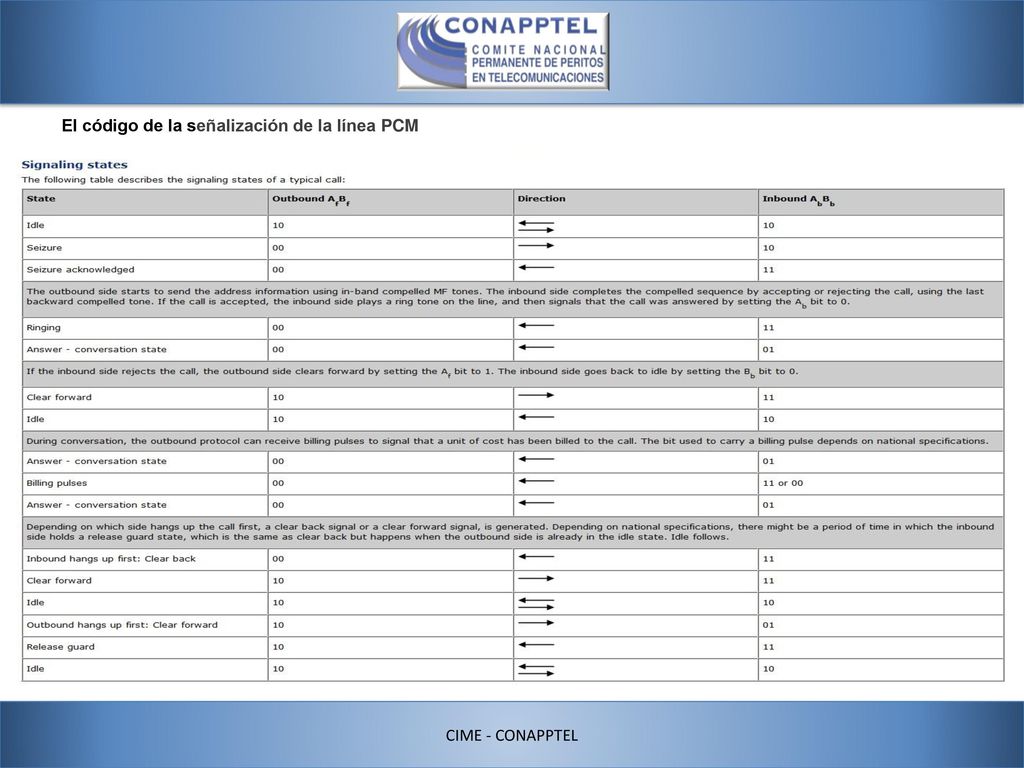

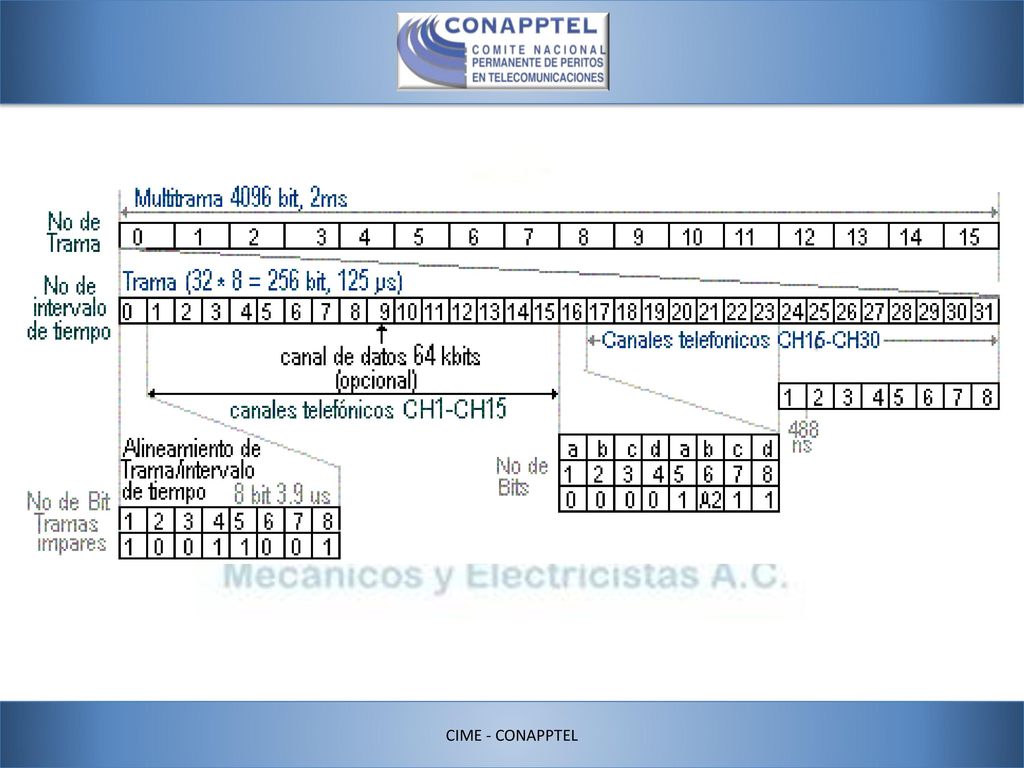

15 El código de la señalización de la línea PCM
CIME - CONAPPTEL

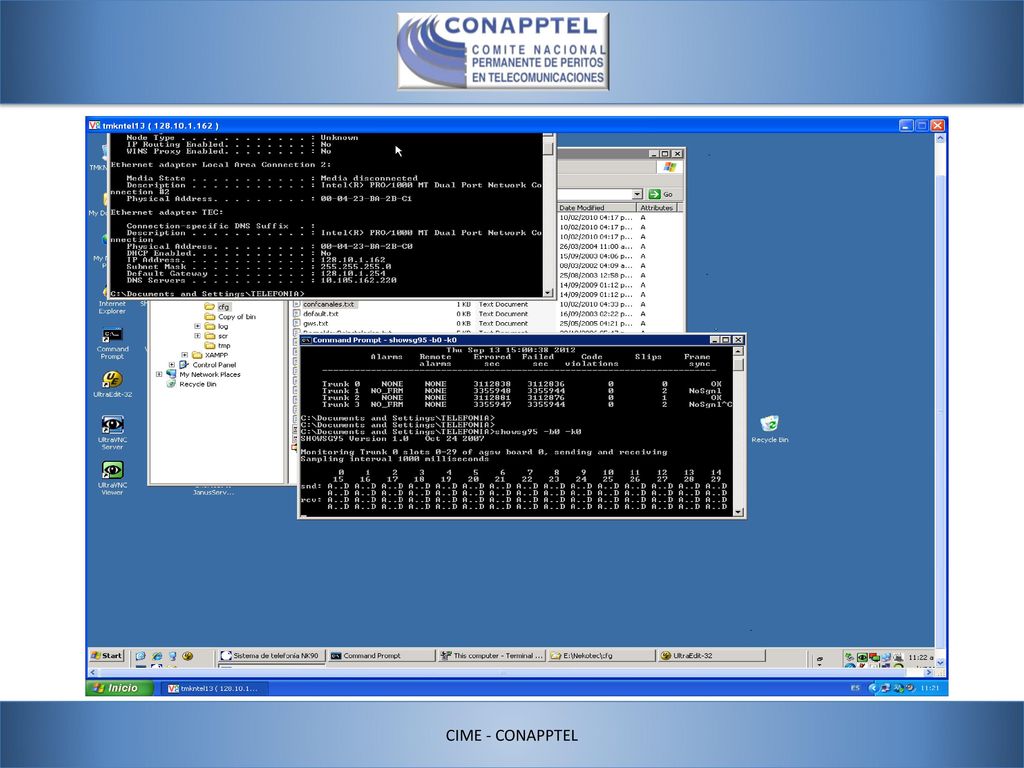

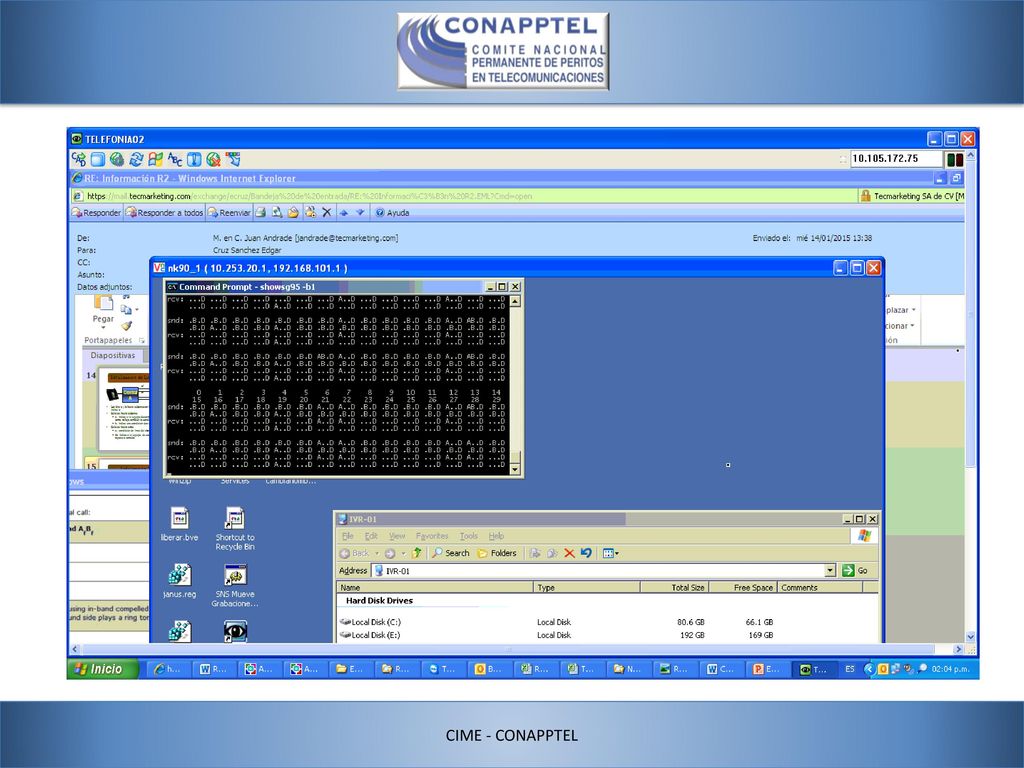

16 CIME - CONAPPTEL

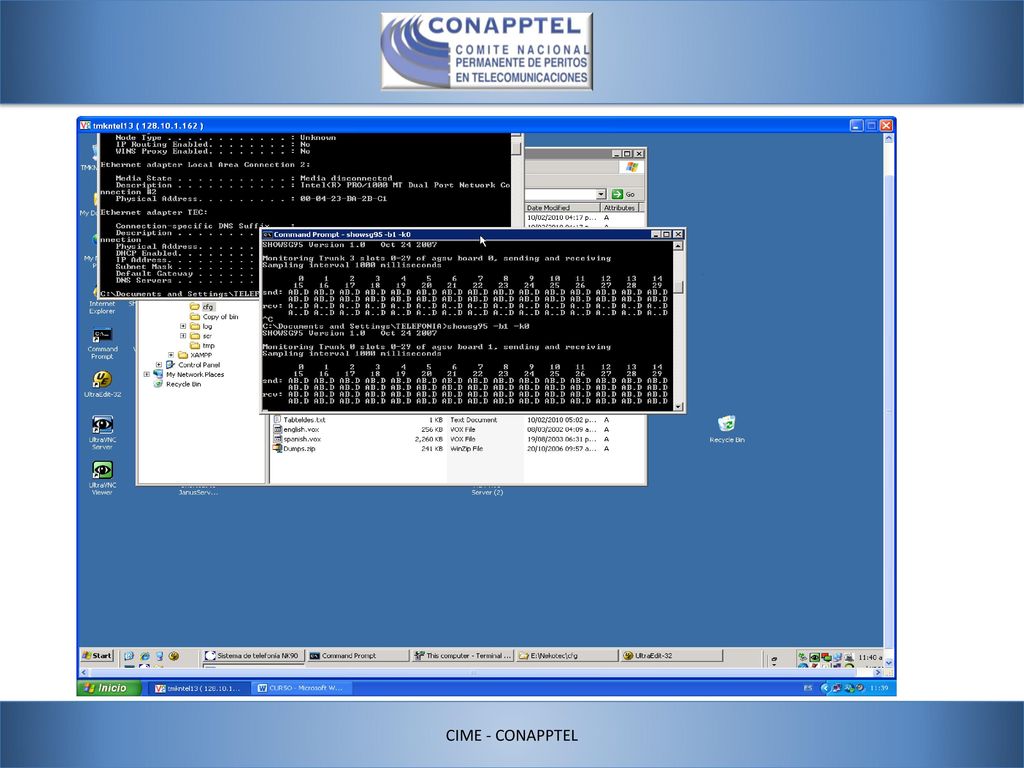

17 CIME - CONAPPTEL

18 CIME - CONAPPTEL

19 CIME - CONAPPTEL

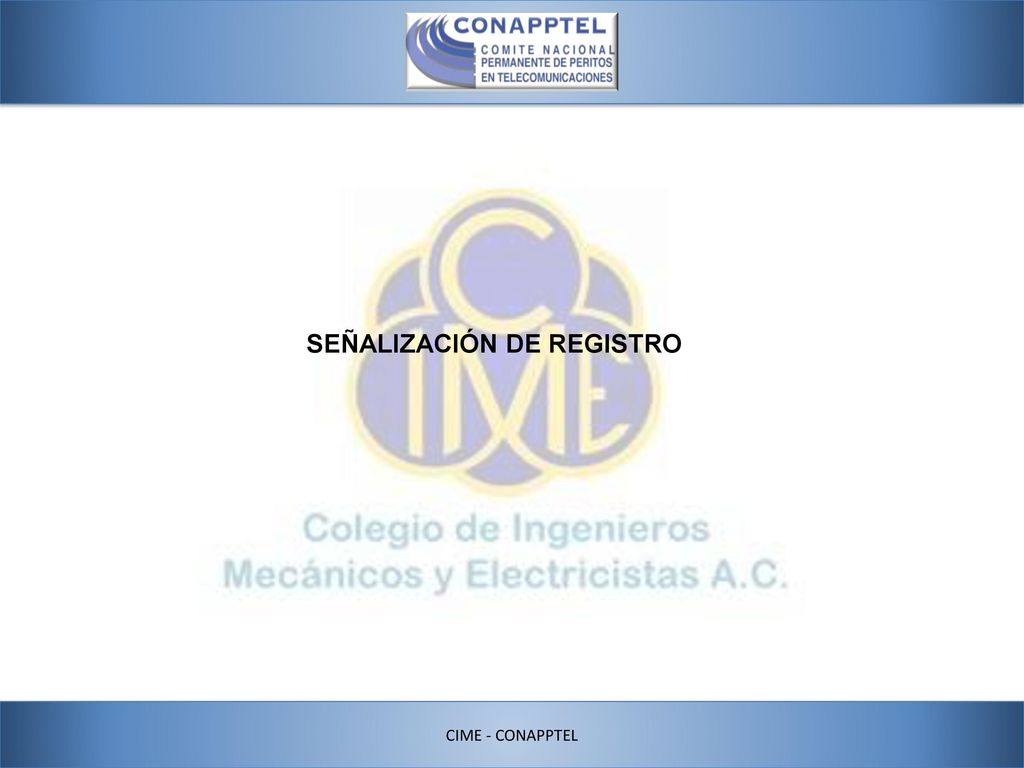

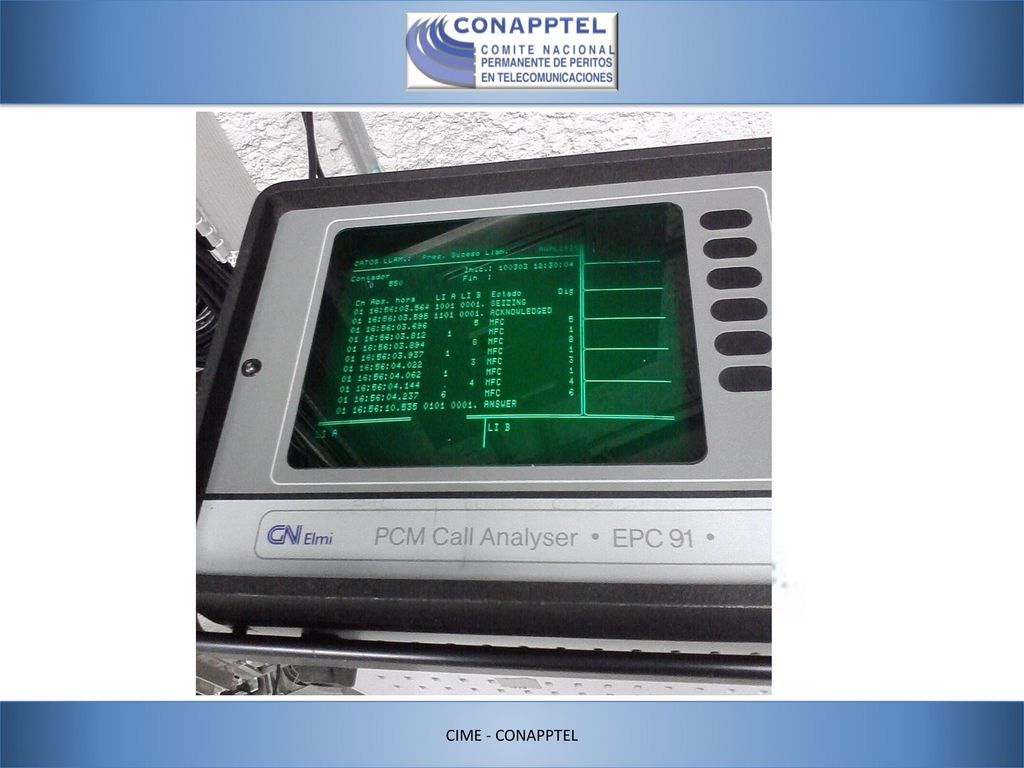

20 SEÑALIZACIÓN DE REGISTRO
CIME - CONAPPTEL

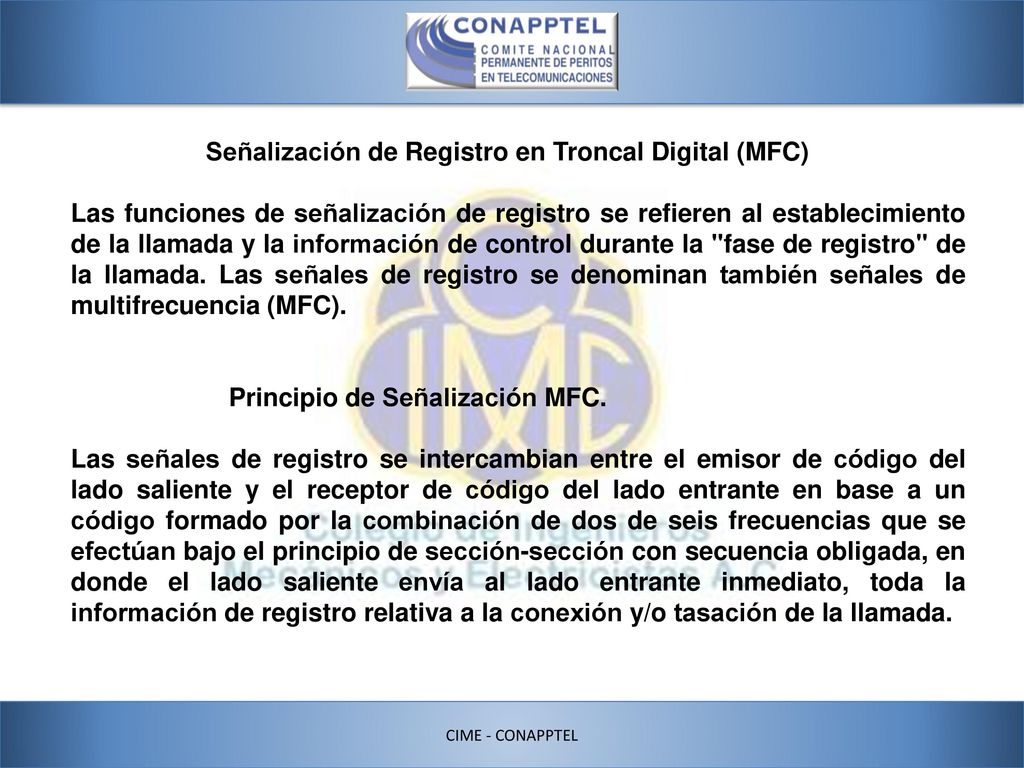

21 Señalización de Registro en Troncal Digital (MFC)
Las funciones de señalización de registro se refieren al establecimiento de la llamada y la información de control durante la "fase de registro" de la llamada. Las señales de registro se denominan también señales de multifrecuencia (MFC). Principio de Señalización MFC. Las señales de registro se intercambian entre el emisor de código del lado saliente y el receptor de código del lado entrante en base a un código formado por la combinación de dos de seis frecuencias que se efectúan bajo el principio de sección-sección con secuencia obligada, en donde el lado saliente envía al lado entrante inmediato, toda la información de registro relativa a la conexión y/o tasación de la llamada. CIME - CONAPPTEL

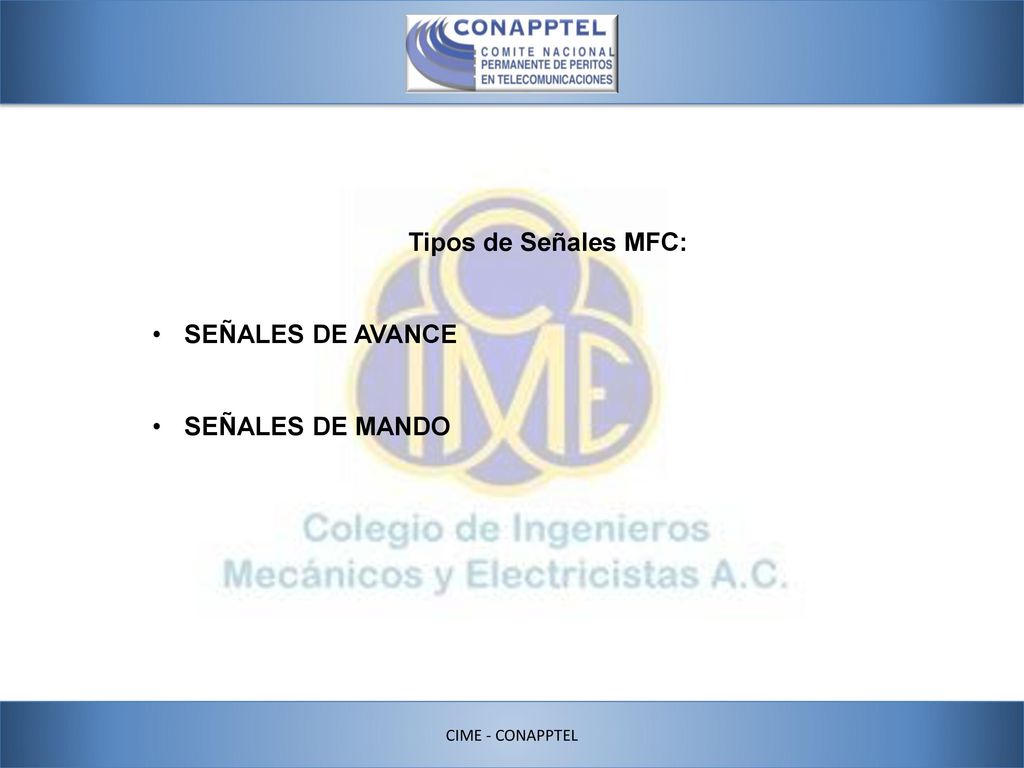

22 Tipos de Señales MFC: SEÑALES DE AVANCE SEÑALES DE MANDO
CIME - CONAPPTEL

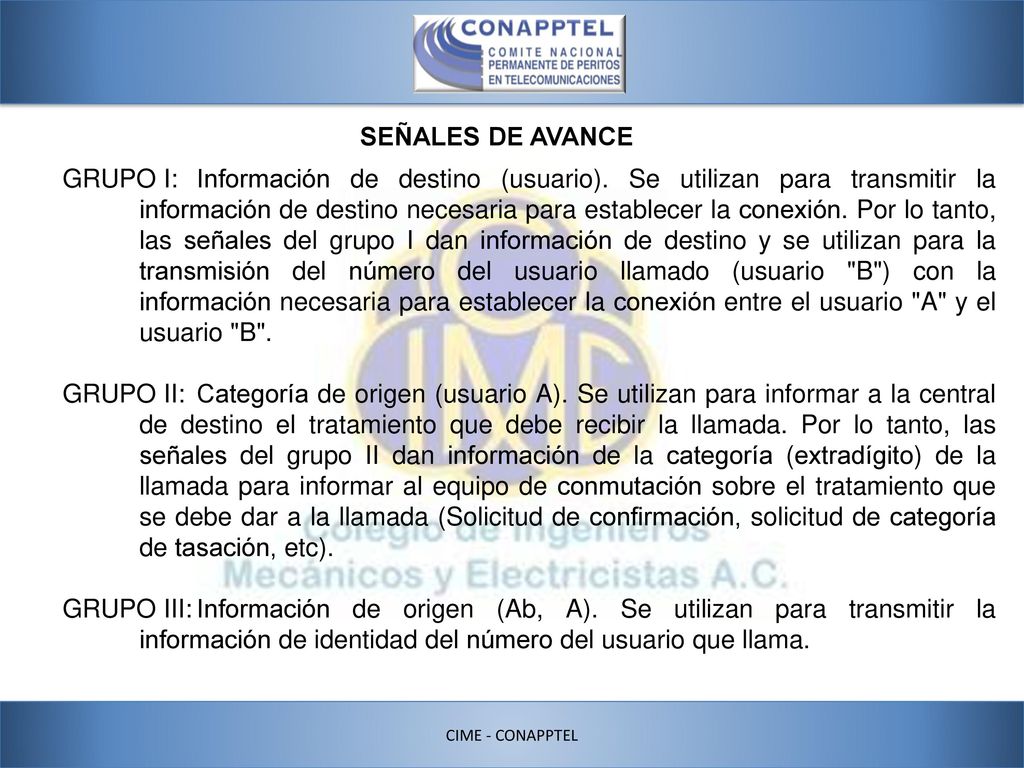

23 SEÑALES DE AVANCE GRUPO I: Información de destino (usuario). Se utilizan para transmitir la información de destino necesaria para establecer la conexión. Por lo tanto, las señales del grupo I dan información de destino y se utilizan para la transmisión del número del usuario llamado (usuario "B") con la información necesaria para establecer la conexión entre el usuario "A" y el usuario "B". GRUPO II: Categoría de origen (usuario A). Se utilizan para informar a la central de destino el tratamiento que debe recibir la llamada. Por lo tanto, las señales del grupo II dan información de la categoría (extradígito) de la llamada para informar al equipo de conmutación sobre el tratamiento que se debe dar a la llamada (Solicitud de confirmación, solicitud de categoría de tasación, etc). GRUPO III: Información de origen (Ab, A). Se utilizan para transmitir la información de identidad del número del usuario que llama. CIME - CONAPPTEL

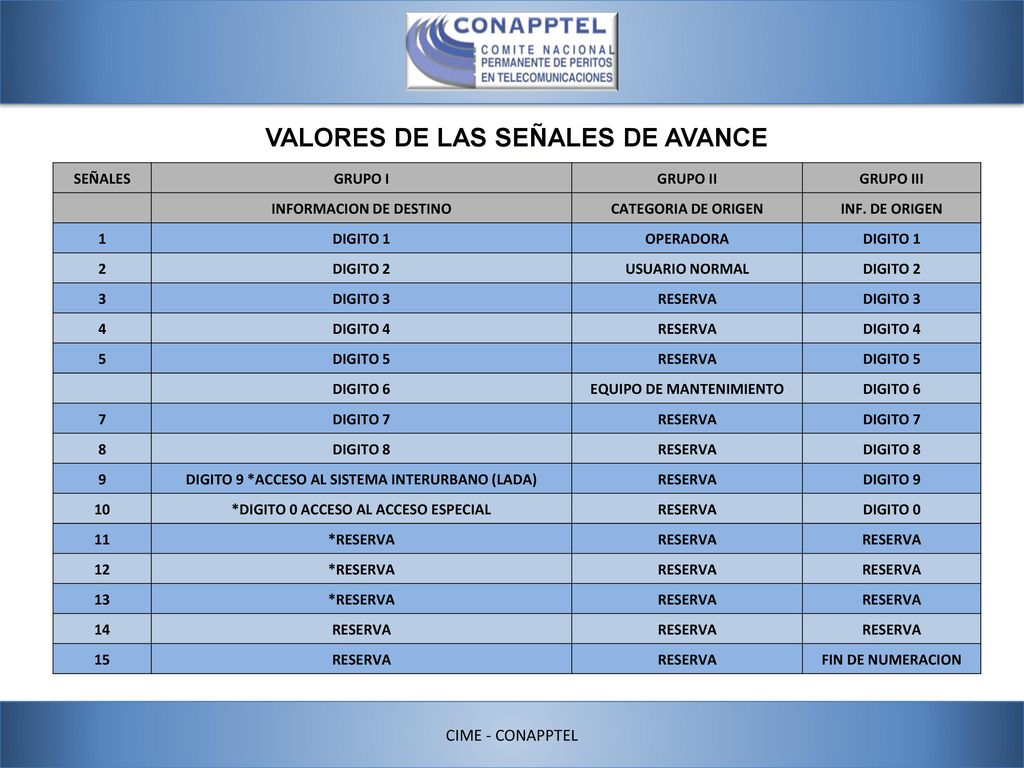

24 VALORES DE LAS SEÑALES DE AVANCE
GRUPO I GRUPO II GRUPO III INFORMACION DE DESTINO CATEGORIA DE ORIGEN INF. DE ORIGEN 1 DIGITO 1 OPERADORA 2 DIGITO 2 USUARIO NORMAL 3 DIGITO 3 RESERVA 4 DIGITO 4 5 DIGITO 5 DIGITO 6 EQUIPO DE MANTENIMIENTO 7 DIGITO 7 8 DIGITO 8 9 DIGITO 9 *ACCESO AL SISTEMA INTERURBANO (LADA) DIGITO 9 10 *DIGITO 0 ACCESO AL ACCESO ESPECIAL DIGITO 0 11 *RESERVA 12 13 14 15 FIN DE NUMERACION CIME - CONAPPTEL

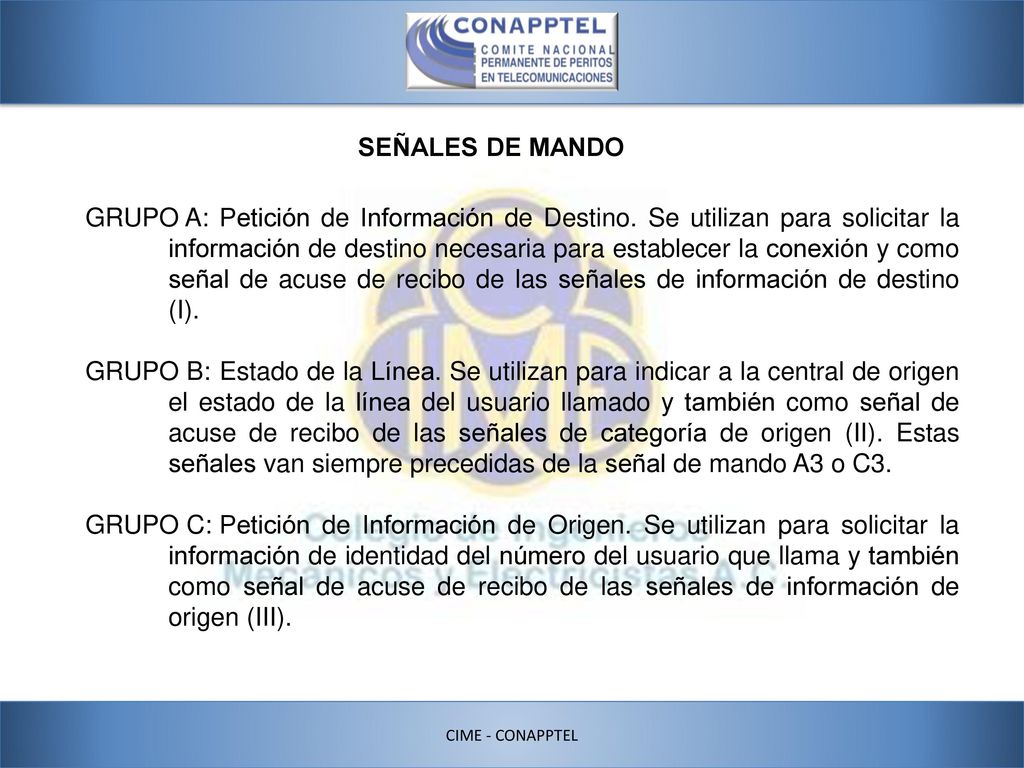

25 SEÑALES DE MANDO GRUPO A: Petición de Información de Destino. Se utilizan para solicitar la información de destino necesaria para establecer la conexión y como señal de acuse de recibo de las señales de información de destino (I). GRUPO B: Estado de la Línea. Se utilizan para indicar a la central de origen el estado de la línea del usuario llamado y también como señal de acuse de recibo de las señales de categoría de origen (II). Estas señales van siempre precedidas de la señal de mando A3 o C3. GRUPO C: Petición de Información de Origen. Se utilizan para solicitar la información de identidad del número del usuario que llama y también como señal de acuse de recibo de las señales de información de origen (III). CIME - CONAPPTEL

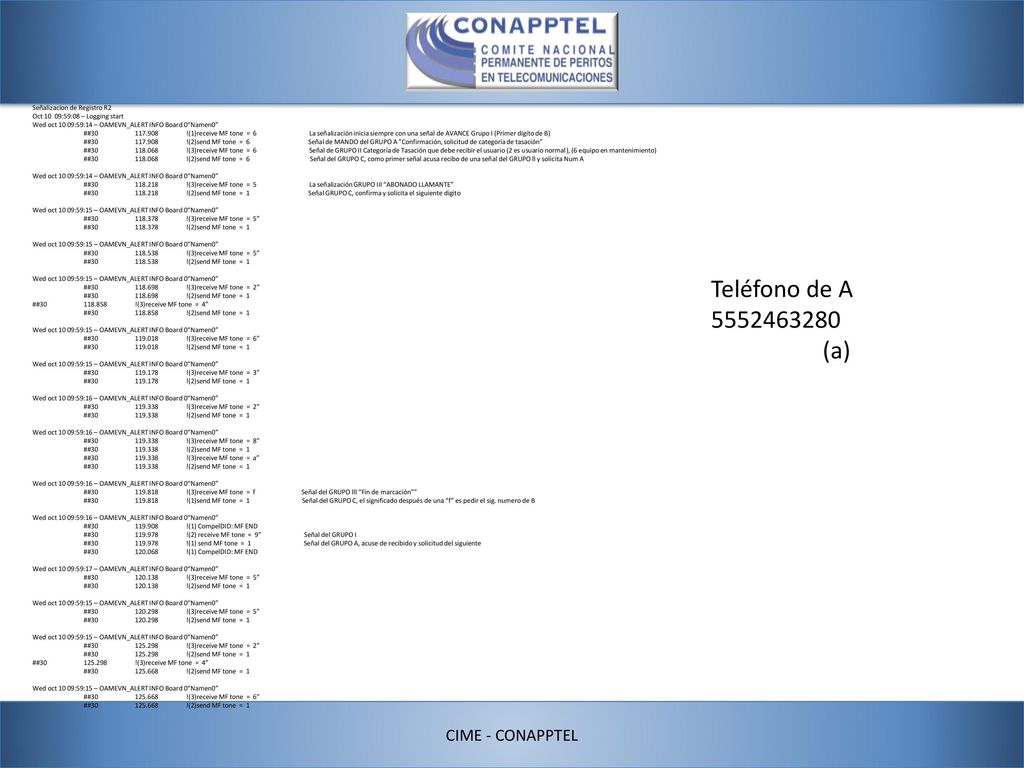

26 Teléfono de A 5552463280 (a) CIME - CONAPPTEL
Señalizacion de Registro R2 Oct :59:08 – Logging start Wed oct 10 09:59:14 – OAMEVN_ALERT INFO Board 0“Namen0” ## !(1)receive MF tone = La señalización inicia siempre con una señal de AVANCE Grupo I (Primer digito de B) ## !(2)send MF tone = Señal de MANDO del GRUPO A ”Confirmación, solicitud de categoría de tasación” ## !(3)receive MF tone = Señal de GRUPO II Categoría de Tasación que debe recibir el usuario (2 es usuario normal), (6 equipo en mantenimiento) ## !(2)send MF tone = Señal del GRUPO C, como primer señal acusa recibo de una señal del GRUPO ll y solicita Num A ## !(3)receive MF tone = La señalización GRUPO III “ABONADO LLAMANTE” ## !(2)send MF tone = Señal GRUPO C, confirma y solicita el siguiente digito Wed oct 10 09:59:15 – OAMEVN_ALERT INFO Board 0“Namen0” ## !(3)receive MF tone = 5” ## !(2)send MF tone = 1 ## !(3)receive MF tone = 5” ## !(2)send MF tone = 1 ## !(3)receive MF tone = 2” ## !(2)send MF tone = 1 ## !(3)receive MF tone = 4” ## !(2)send MF tone = 1 ## !(3)receive MF tone = 6” ## !(2)send MF tone = 1 ## !(3)receive MF tone = 3” ## !(2)send MF tone = 1 Wed oct 10 09:59:16 – OAMEVN_ALERT INFO Board 0“Namen0” ## !(3)receive MF tone = 2” ## !(2)send MF tone = 1 ## !(3)receive MF tone = 8” ## !(3)receive MF tone = a” ## !(3)receive MF tone = f Señal del GRUPO lll “Fin de marcación”” ## !(1)send MF tone = Señal del GRUPO C, el significado después de una “f” es pedir el sig. numero de B ## !(1) CompelDID: MF END ## !(2) receive MF tone = 9” Señal del GRUPO I ## !(1) send MF tone = Señal del GRUPO A, acuse de recibido y solicitud del siguiente ## !(1) CompelDID: MF END Wed oct 10 09:59:17 – OAMEVN_ALERT INFO Board 0“Namen0” ## !(3)receive MF tone = 5” ## !(2)send MF tone = 1 ## !(3)receive MF tone = 5” ## !(2)send MF tone = 1 ## !(3)receive MF tone = 2” ## !(2)send MF tone = 1 ## !(3)receive MF tone = 4” ## !(2)send MF tone = 1 ## !(3)receive MF tone = 6” Teléfono de A (a) CIME - CONAPPTEL

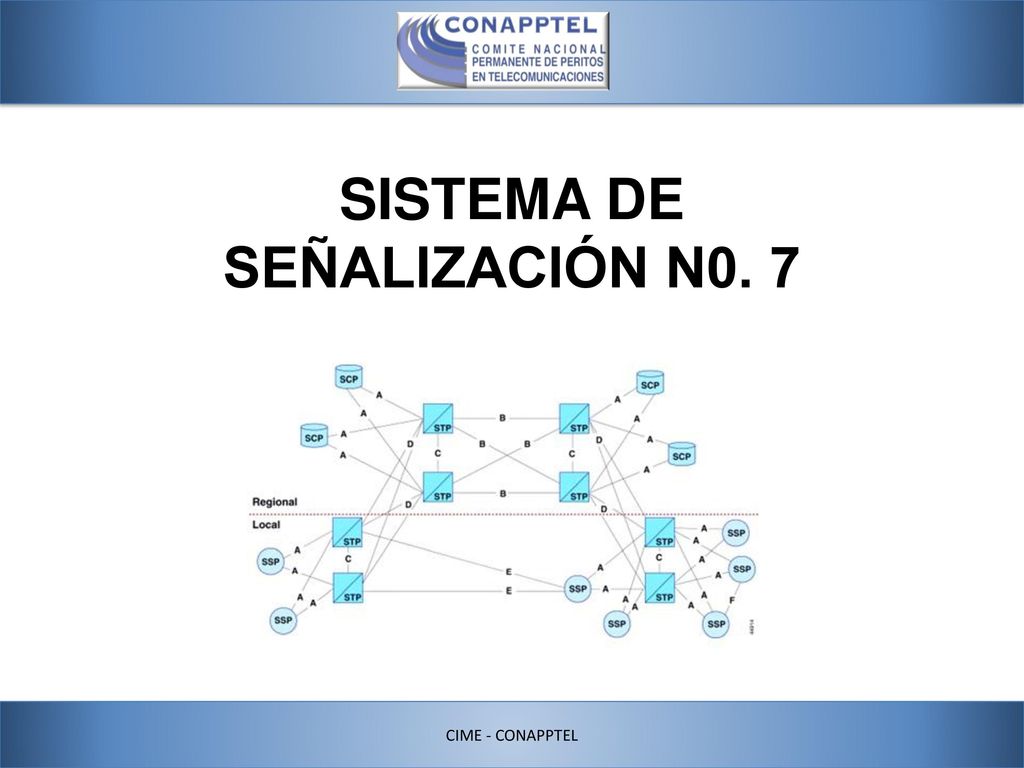

27 SISTEMA DE SEÑALIZACIÓN N0. 7
CIME - CONAPPTEL

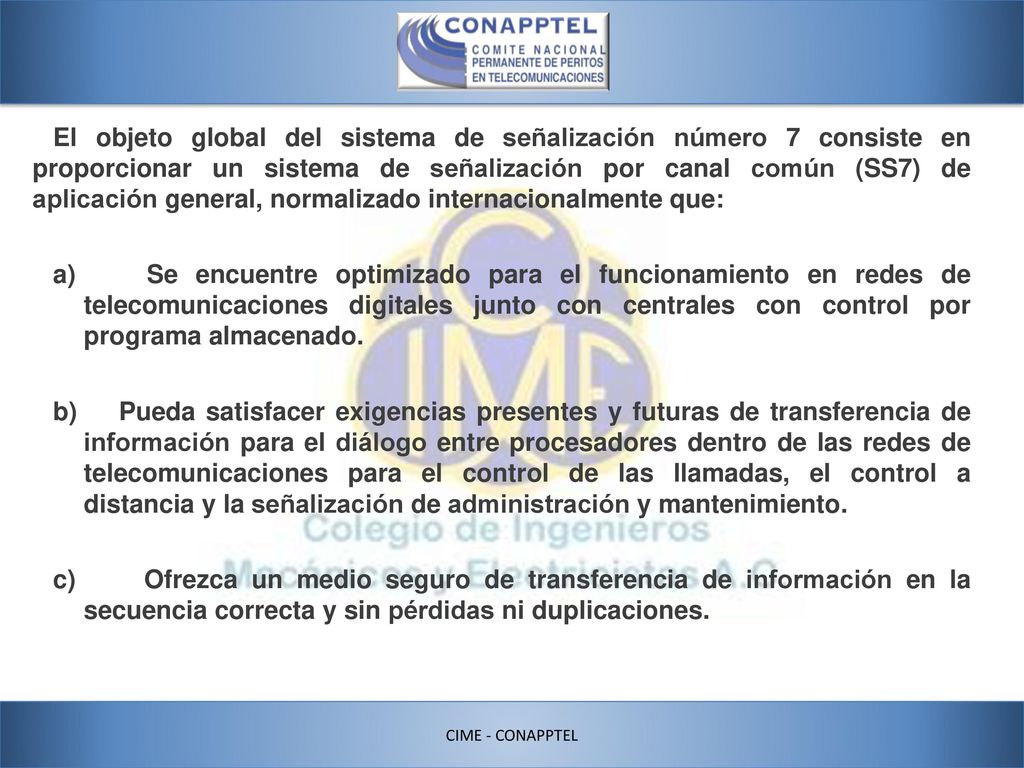

28 El objeto global del sistema de señalización número 7 consiste en proporcionar un sistema de señalización por canal común (SS7) de aplicación general, normalizado internacionalmente que: a)    Se encuentre optimizado para el funcionamiento en redes de telecomunicaciones digitales junto con centrales con control por programa almacenado. b)    Pueda satisfacer exigencias presentes y futuras de transferencia de información para el diálogo entre procesadores dentro de las redes de telecomunicaciones para el control de las llamadas, el control a distancia y la señalización de administración y mantenimiento. c)     Ofrezca un medio seguro de transferencia de información en la secuencia correcta y sin pérdidas ni duplicaciones. CIME - CONAPPTEL

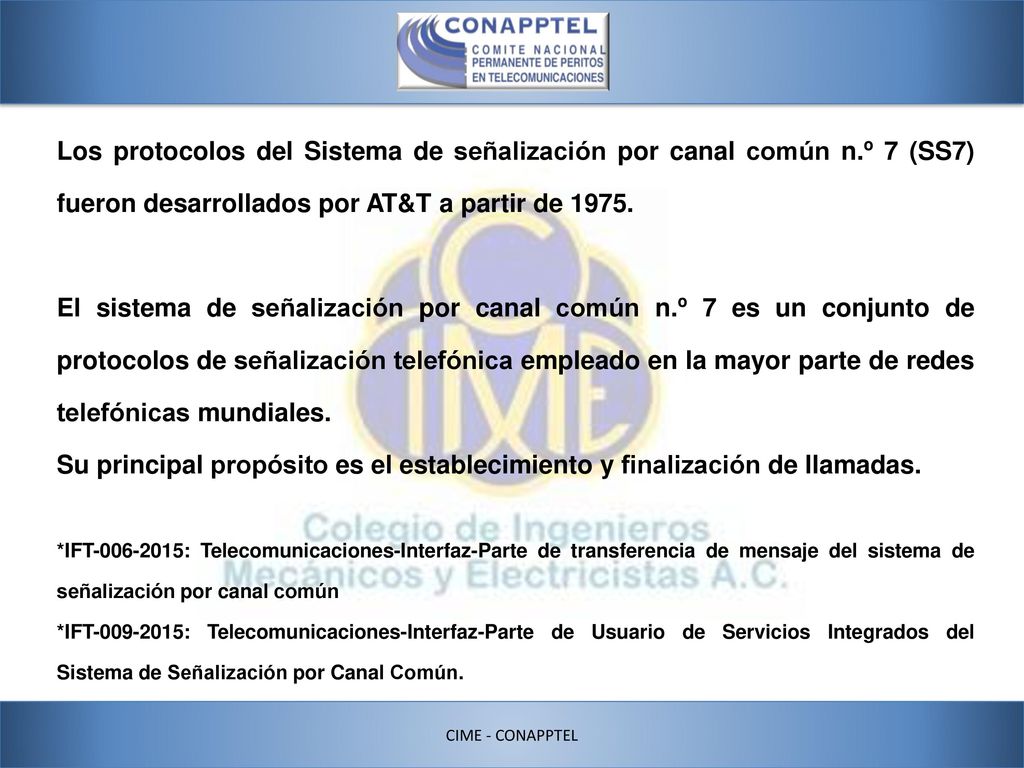

29 Los protocolos del Sistema de señalización por canal común n
Los protocolos del Sistema de señalización por canal común n.º 7 (SS7) fueron desarrollados por AT&T a partir de 1975. El sistema de señalización por canal común n.º 7 es un conjunto de protocolos de señalización telefónica empleado en la mayor parte de redes telefónicas mundiales. Su principal propósito es el establecimiento y finalización de llamadas. *IFT : Telecomunicaciones-Interfaz-Parte de transferencia de mensaje del sistema de señalización por canal común *IFT : Telecomunicaciones-Interfaz-Parte de Usuario de Servicios Integrados del Sistema de Señalización por Canal Común. CIME - CONAPPTEL

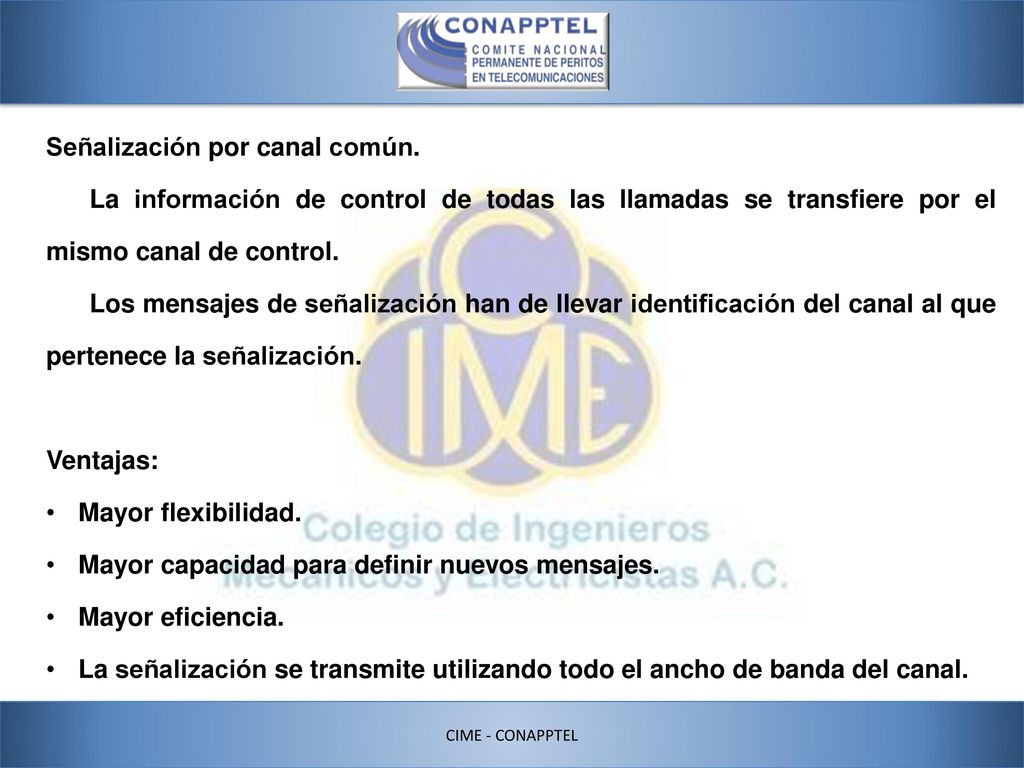

30 Señalización por canal común.
La información de control de todas las llamadas se transfiere por el mismo canal de control. Los mensajes de señalización han de llevar identificación del canal al que pertenece la señalización. Ventajas: Mayor flexibilidad. Mayor capacidad para definir nuevos mensajes. Mayor eficiencia. La señalización se transmite utilizando todo el ancho de banda del canal. CIME - CONAPPTEL

31 CIME - CONAPPTEL

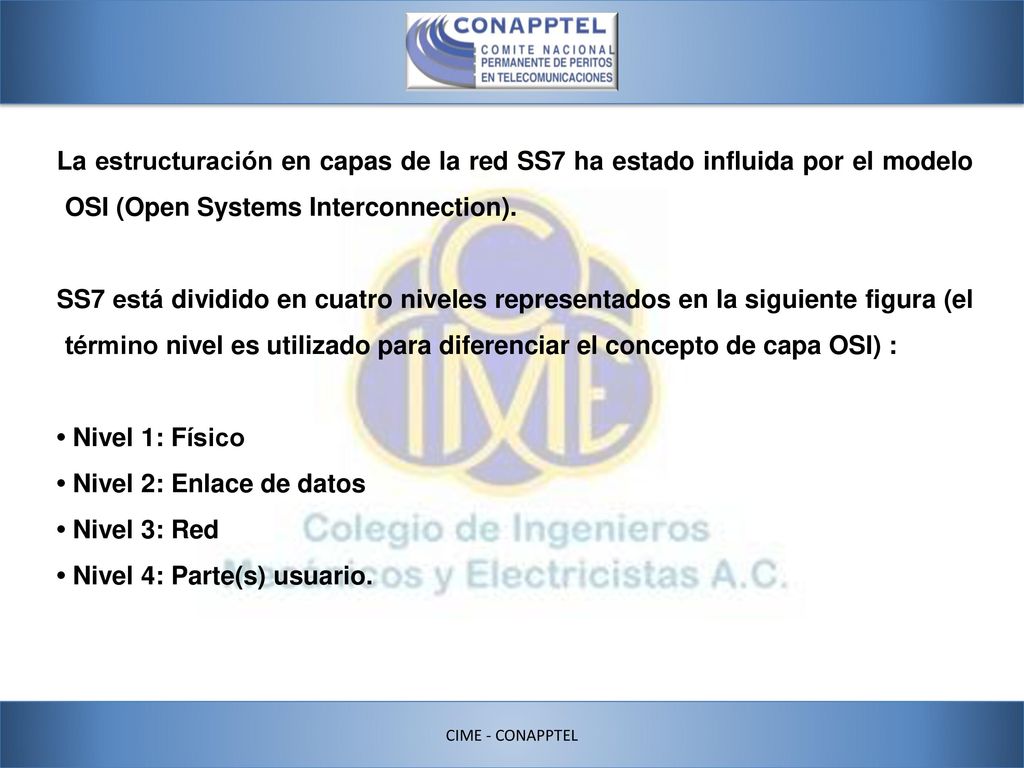

32 • Nivel 2: Enlace de datos • Nivel 3: Red • Nivel 4: Parte(s) usuario.

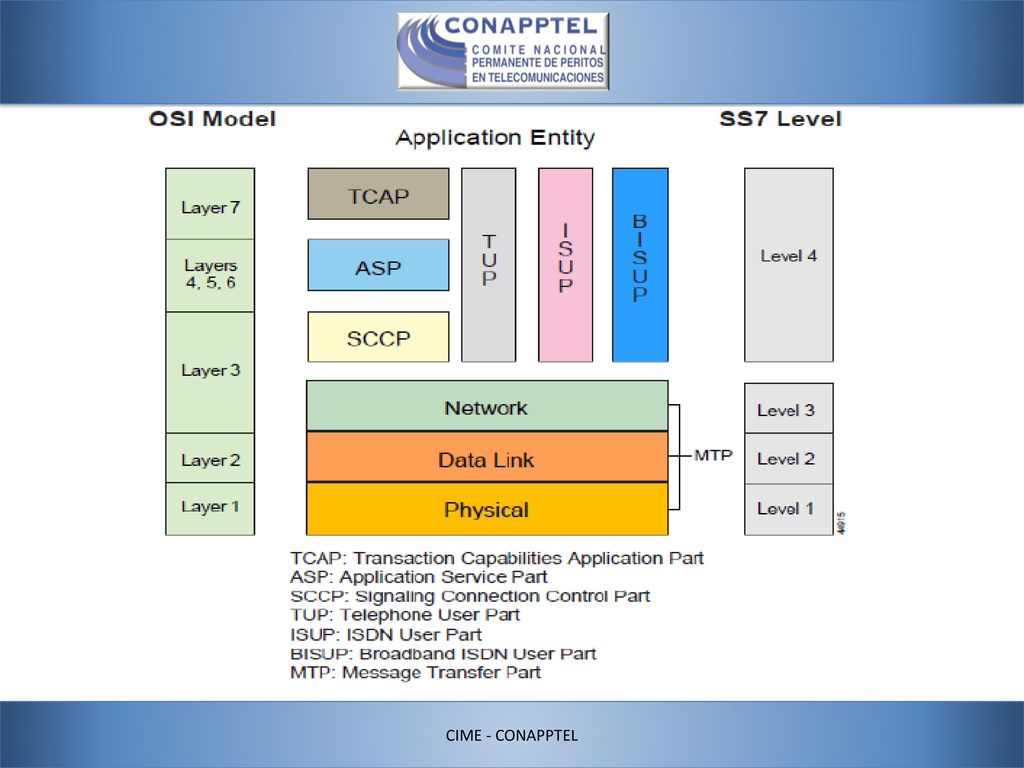

La estructuración en capas de la red SS7 ha estado influida por el modelo OSI (Open Systems Interconnection). SS7 está dividido en cuatro niveles representados en la siguiente figura (el término nivel es utilizado para diferenciar el concepto de capa OSI) : • Nivel 1: Físico • Nivel 2: Enlace de datos • Nivel 3: Red • Nivel 4: Parte(s) usuario. CIME - CONAPPTEL

33 CIME - CONAPPTEL

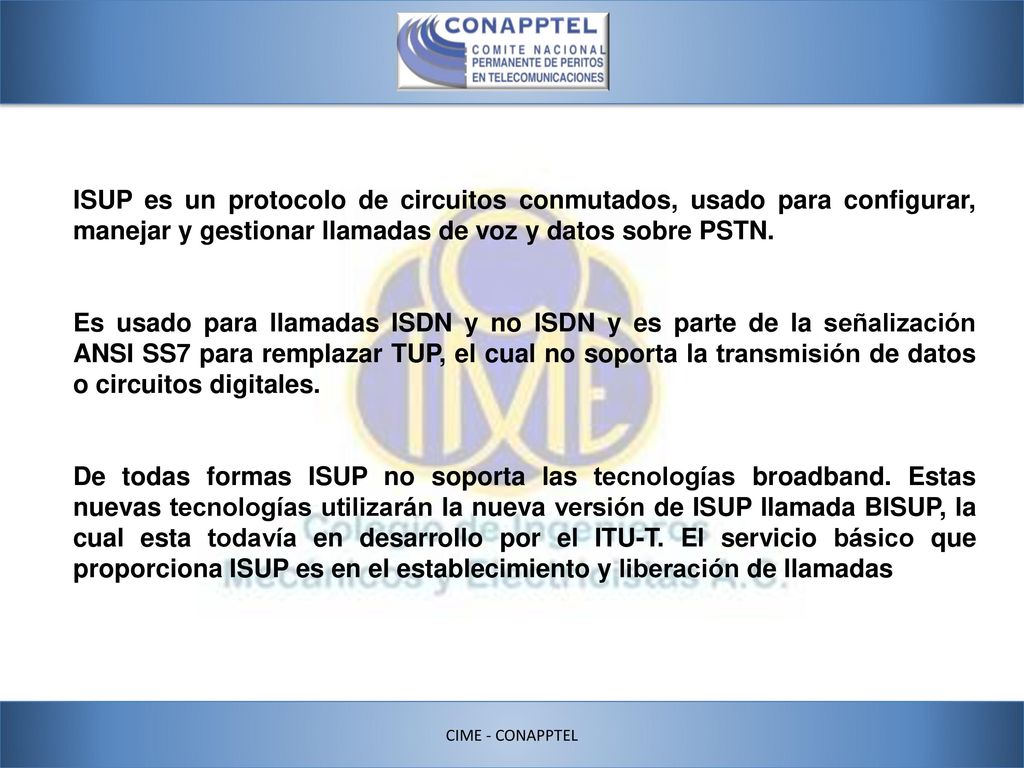

34 ISUP es un protocolo de circuitos conmutados, usado para configurar, manejar y gestionar llamadas de voz y datos sobre PSTN. Es usado para llamadas ISDN y no ISDN y es parte de la señalización ANSI SS7 para remplazar TUP, el cual no soporta la transmisión de datos o circuitos digitales. De todas formas ISUP no soporta las tecnologías broadband. Estas nuevas tecnologías utilizarán la nueva versión de ISUP llamada BISUP, la cual esta todavía en desarrollo por el ITU-T. El servicio básico que proporciona ISUP es en el establecimiento y liberación de llamadas CIME - CONAPPTEL

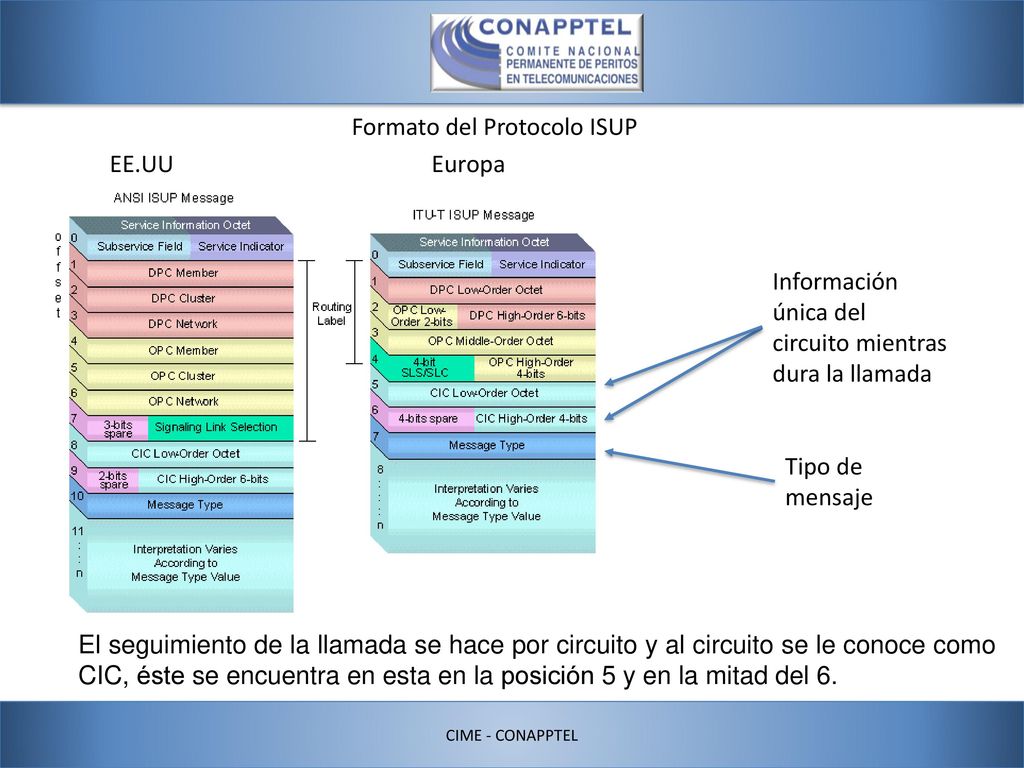

35 Formato del Protocolo ISUP EE.UU Europa
Información única del circuito mientras dura la llamada Tipo de mensaje El seguimiento de la llamada se hace por circuito y al circuito se le conoce como CIC, éste se encuentra en esta en la posición 5 y en la mitad del 6. CIME - CONAPPTEL

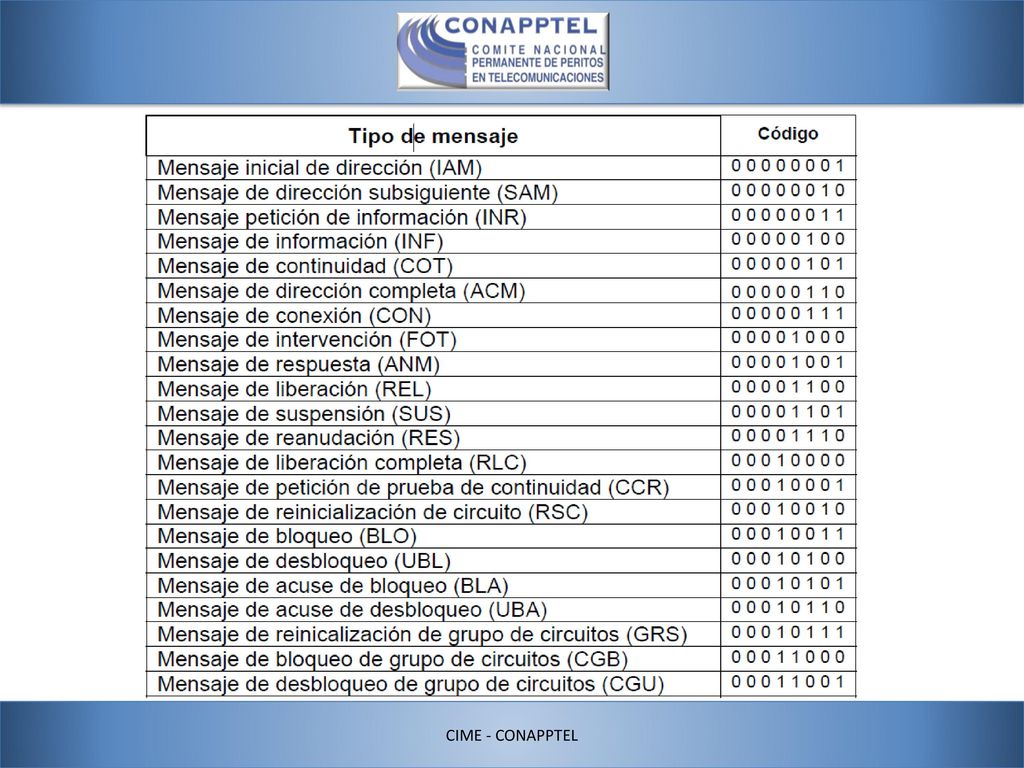

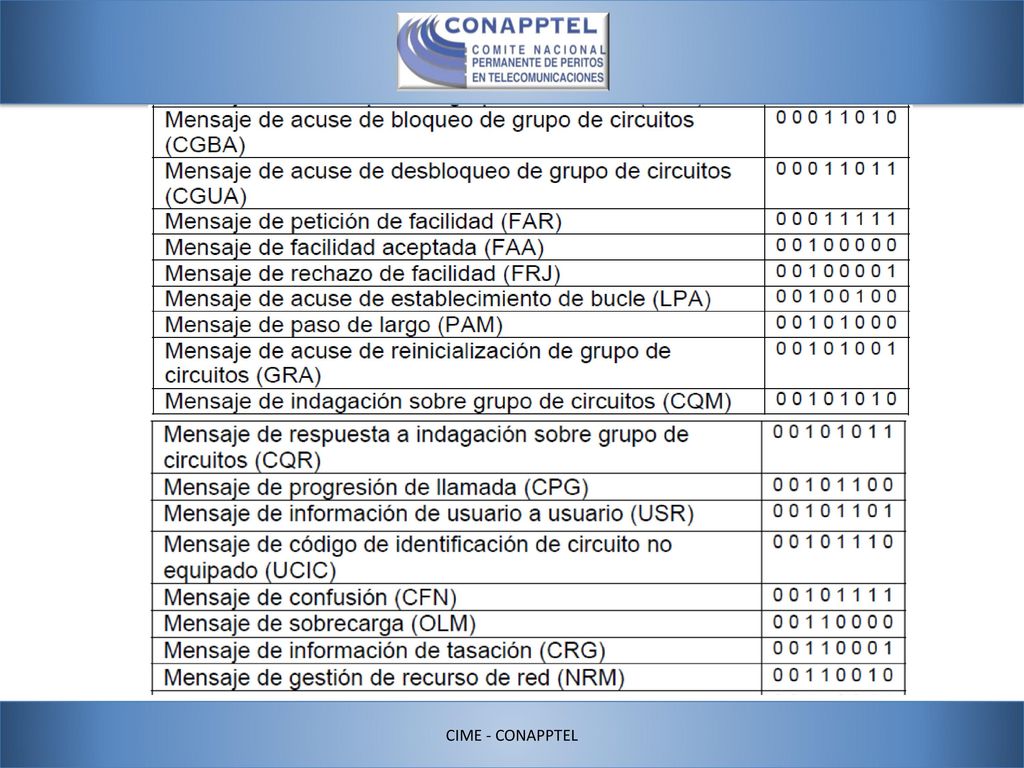

36 CIME - CONAPPTEL

37 CIME - CONAPPTEL

38 Ejemplo de Trazado SS7 Teléfono origen “A”: Teléfono Destino “B”:
Teléfono Destino “B”: CIME - CONAPPTEL

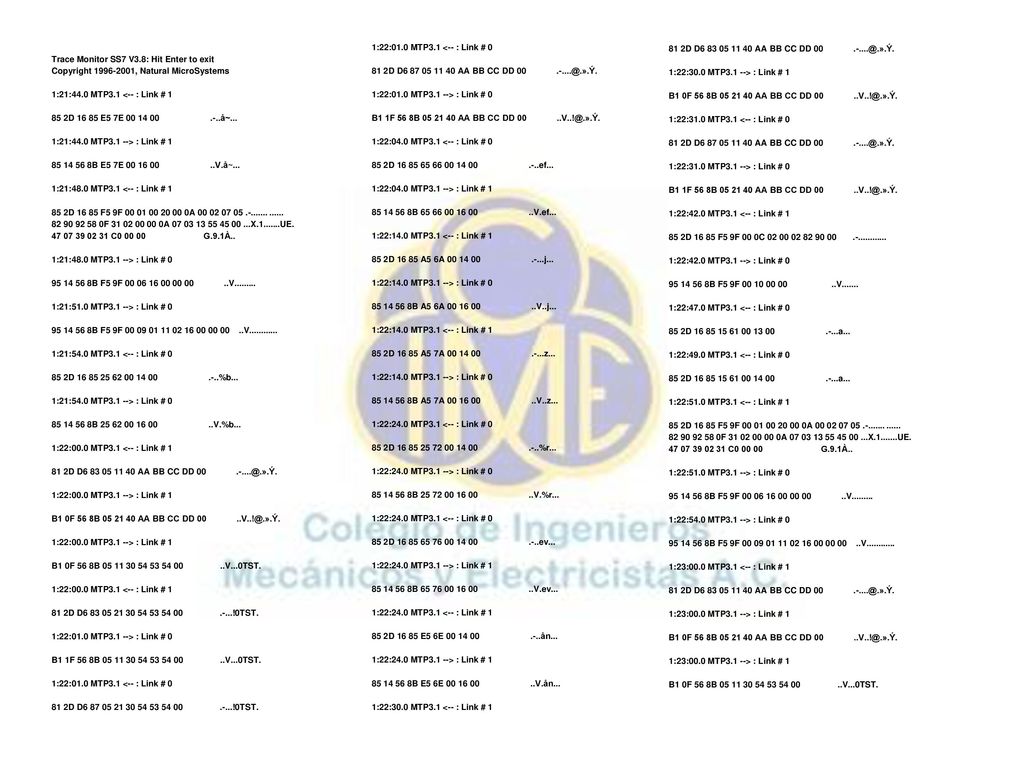

39 1:22:01.0 MTP3.1 <-- : Link # 0 81 2D D AA BB CC DD 00 1:22:01.0 MTP3.1 --> : Link # 0 B1 1F 56 8B AA BB CC DD 00 1:22:04.0 MTP3.1 <-- : Link # 0 85 2D ef... 1:22:04.0 MTP3.1 --> : Link # 1 B V.ef... 1:22:14.0 MTP3.1 <-- : Link # 1 85 2D A5 6A j... 1:22:14.0 MTP3.1 --> : Link # 0 B A5 6A V..j... 85 2D A5 7A z... B A5 7A V..z... 1:22:24.0 MTP3.1 <-- : Link # 0 85 2D %r... 1:22:24.0 MTP3.1 --> : Link # 0 B V.%r... 85 2D ev... 1:22:24.0 MTP3.1 --> : Link # 1 B V.ev... 1:22:24.0 MTP3.1 <-- : Link # 1 85 2D E5 6E ån... B E5 6E V.ån... 1:22:30.0 MTP3.1 <-- : Link # 1 81 2D D AA BB CC DD 00 1:22:30.0 MTP3.1 --> : Link # 1 B1 0F 56 8B AA BB CC DD 00 1:22:31.0 MTP3.1 <-- : Link # 0 81 2D D AA BB CC DD 00 1:22:31.0 MTP3.1 --> : Link # 0 B1 1F 56 8B AA BB CC DD 00 1:22:42.0 MTP3.1 <-- : Link # 1 85 2D F5 9F 00 0C 1:22:42.0 MTP3.1 --> : Link # 0 B F5 9F V 1:22:47.0 MTP3.1 <-- : Link # 0 85 2D a... 1:22:49.0 MTP3.1 <-- : Link # 0 85 2D a... 1:22:51.0 MTP3.1 <-- : Link # 1 85 2D F5 9F A F A X UE. C G.9.1À.. 1:22:51.0 MTP3.1 --> : Link # 0 B F5 9F V 1:22:54.0 MTP3.1 --> : Link # 0 B F5 9F V 1:23:00.0 MTP3.1 <-- : Link # 1 1:23:00.0 MTP3.1 --> : Link # 1 B1 0F 56 8B V...0TST. Trace Monitor SS7 V3.8: Hit Enter to exit Copyright , Natural MicroSystems 1:21:44.0 MTP3.1 <-- : Link # 1 85 2D E5 7E å~... 1:21:44.0 MTP3.1 --> : Link # 1 B E5 7E V.å~... 1:21:48.0 MTP3.1 <-- : Link # 1 85 2D F5 9F A F A X UE. C G.9.1À.. 1:21:48.0 MTP3.1 --> : Link # 0 B F5 9F V 1:21:51.0 MTP3.1 --> : Link # 0 B F5 9F V 1:21:54.0 MTP3.1 <-- : Link # 0 85 2D %b... 1:21:54.0 MTP3.1 --> : Link # 0 B V.%b... 1:22:00.0 MTP3.1 <-- : Link # 1 81 2D D AA BB CC DD 00 1:22:00.0 MTP3.1 --> : Link # 1 B1 0F 56 8B AA BB CC DD 00 B1 0F 56 8B V...0TST. 81 2D D !0TST. 1:22:01.0 MTP3.1 --> : Link # 0 B1 1F 56 8B V...0TST. 1:22:01.0 MTP3.1 <-- : Link # 0 81 2D D !0TST.

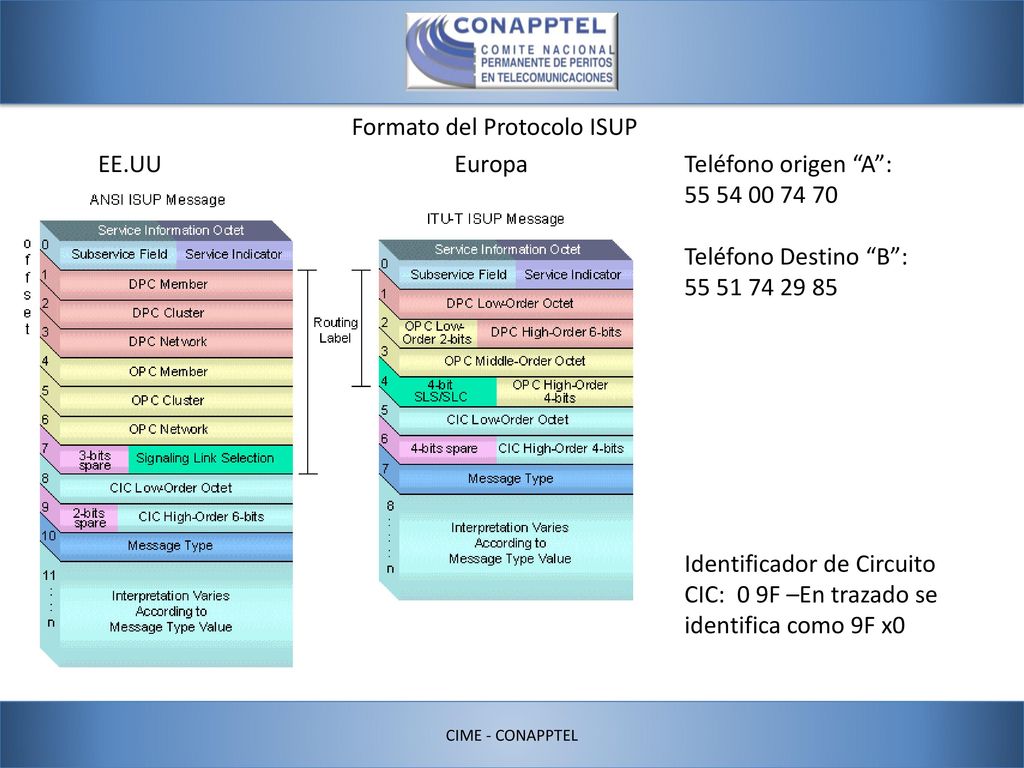

40 Formato del Protocolo ISUP EE.UU Europa Teléfono origen “A”:
Teléfono Destino “B”: Identificador de Circuito CIC: 0 9F –En trazado se identifica como 9F x0 CIME - CONAPPTEL

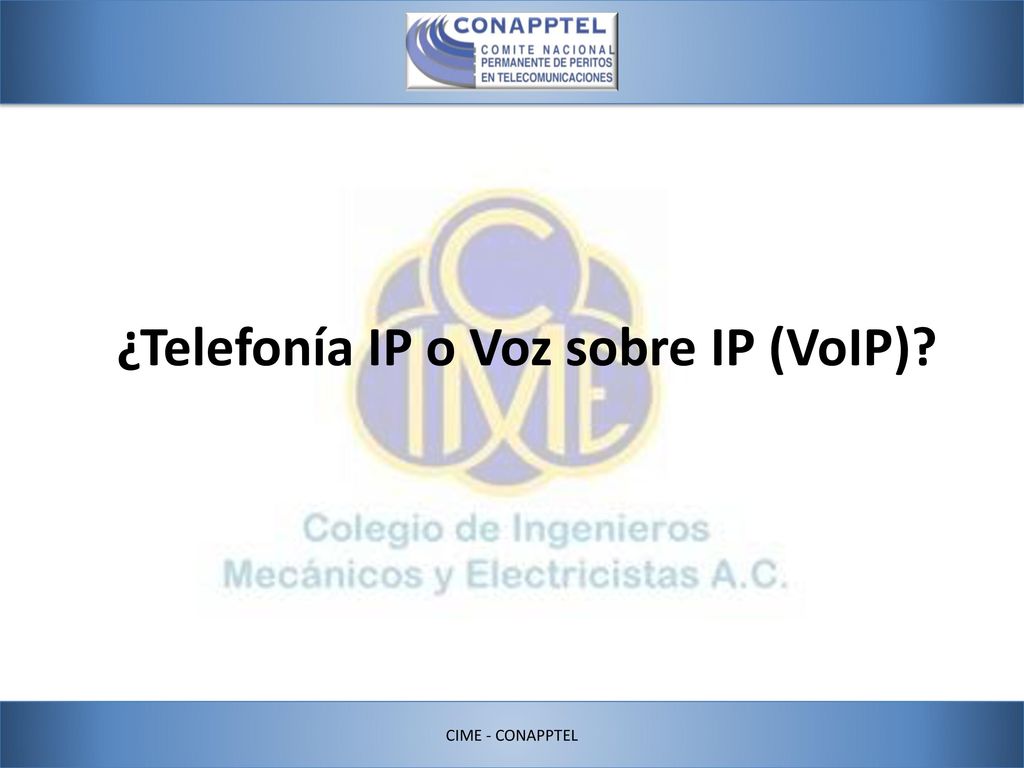

41 ¿Telefonía IP o Voz sobre IP (VoIP)?
CIME - CONAPPTEL

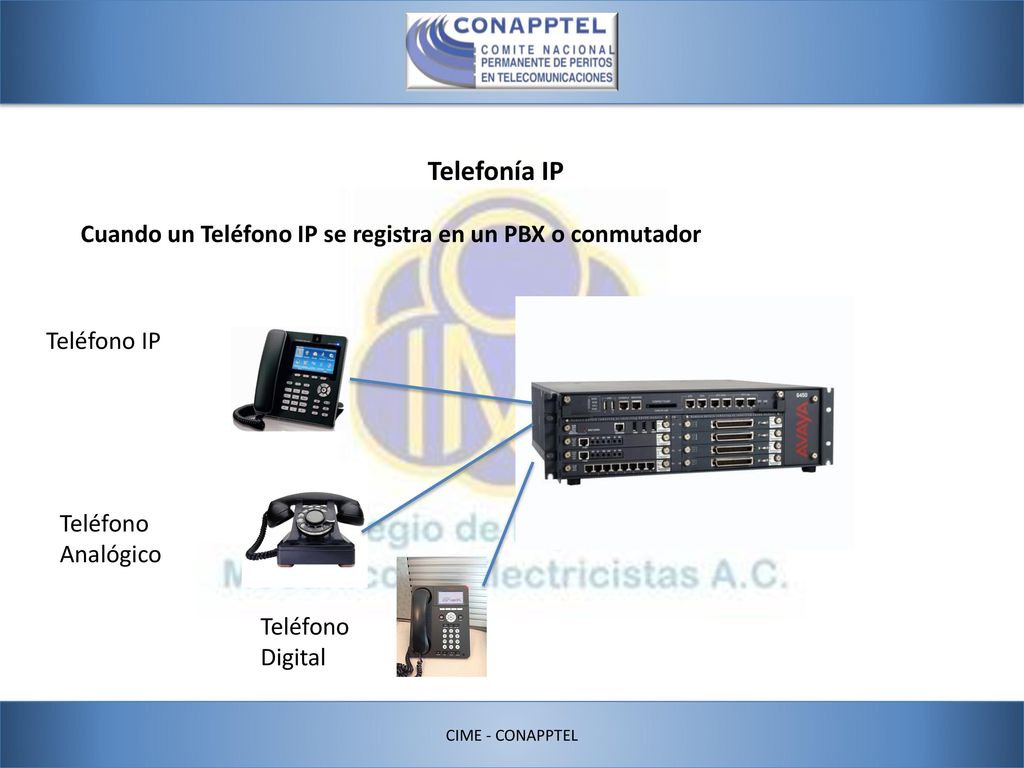

42 Telefonía IP Cuando un Teléfono IP se registra en un PBX o conmutador
Teléfono Analógico Teléfono Digital CIME - CONAPPTEL

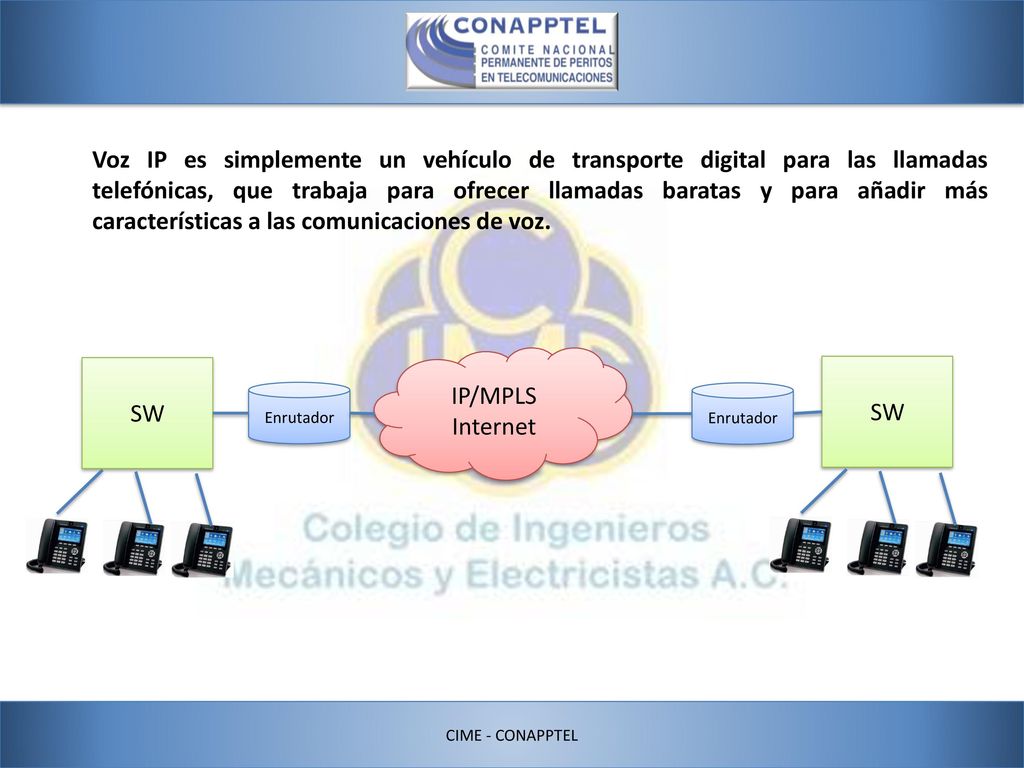

43 Voz IP es simplemente un vehículo de transporte digital para las llamadas telefónicas, que trabaja para ofrecer llamadas baratas y para añadir más características a las comunicaciones de voz. IP/MPLS Internet SW SW Enrutador Enrutador CIME - CONAPPTEL

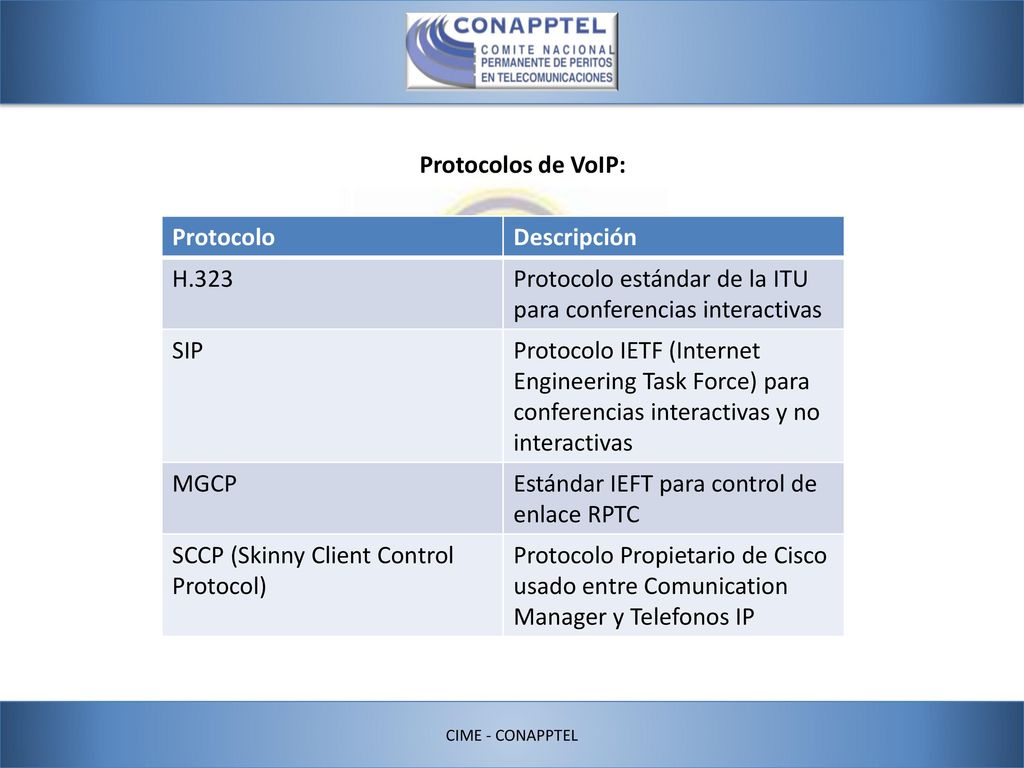

44 Protocolo estándar de la ITU para conferencias interactivas SIP
Protocolos de VoIP: Protocolo Descripción H.323 Protocolo estándar de la ITU para conferencias interactivas SIP Protocolo IETF (Internet Engineering Task Force) para conferencias interactivas y no interactivas MGCP Estándar IEFT para control de enlace RPTC SCCP (Skinny Client Control Protocol) Protocolo Propietario de Cisco usado entre Comunication Manager y Telefonos IP CIME - CONAPPTEL

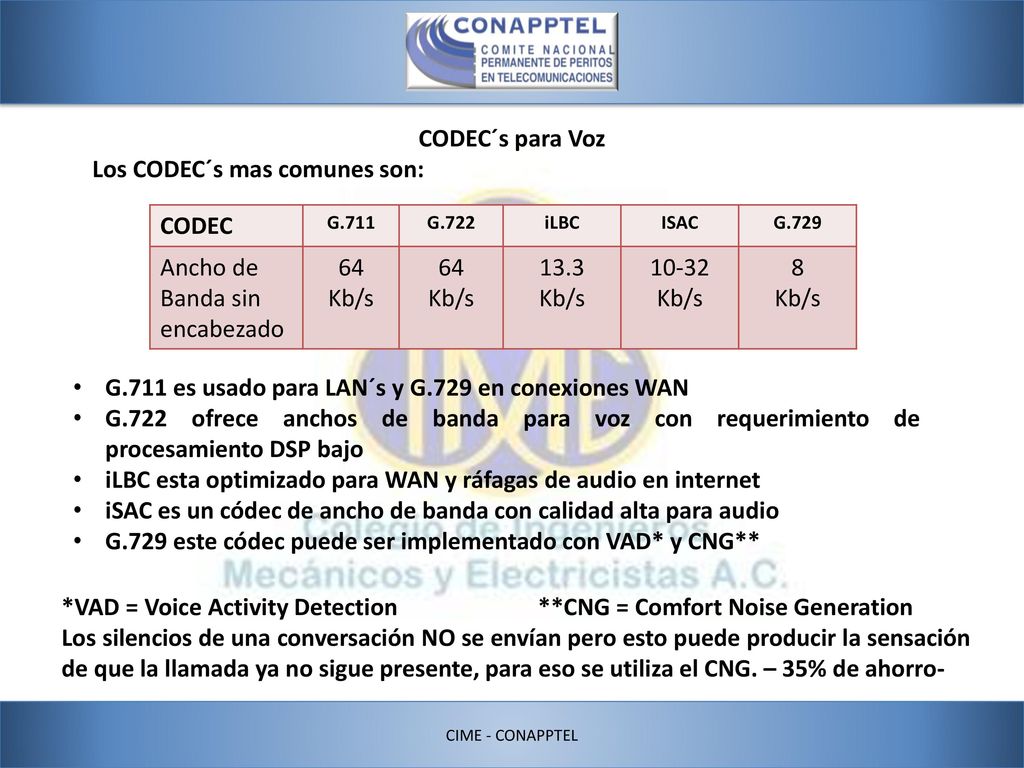

45 Los CODEC´s mas comunes son: CODEC Ancho de Banda sin encabezado
CODEC´s para Voz Los CODEC´s mas comunes son: CODEC G.711 G.722 iLBC ISAC G.729 Ancho de Banda sin encabezado 64 Kb/s 64 Kb/s 13.3 Kb/s 10-32 Kb/s 8 G.711 es usado para LAN´s y G.729 en conexiones WAN G.722 ofrece anchos de banda para voz con requerimiento de procesamiento DSP bajo iLBC esta optimizado para WAN y ráfagas de audio en internet iSAC es un códec de ancho de banda con calidad alta para audio G.729 este códec puede ser implementado con VAD* y CNG** *VAD = Voice Activity Detection **CNG = Comfort Noise Generation Los silencios de una conversación NO se envían pero esto puede producir la sensación de que la llamada ya no sigue presente, para eso se utiliza el CNG. – 35% de ahorro- CIME - CONAPPTEL

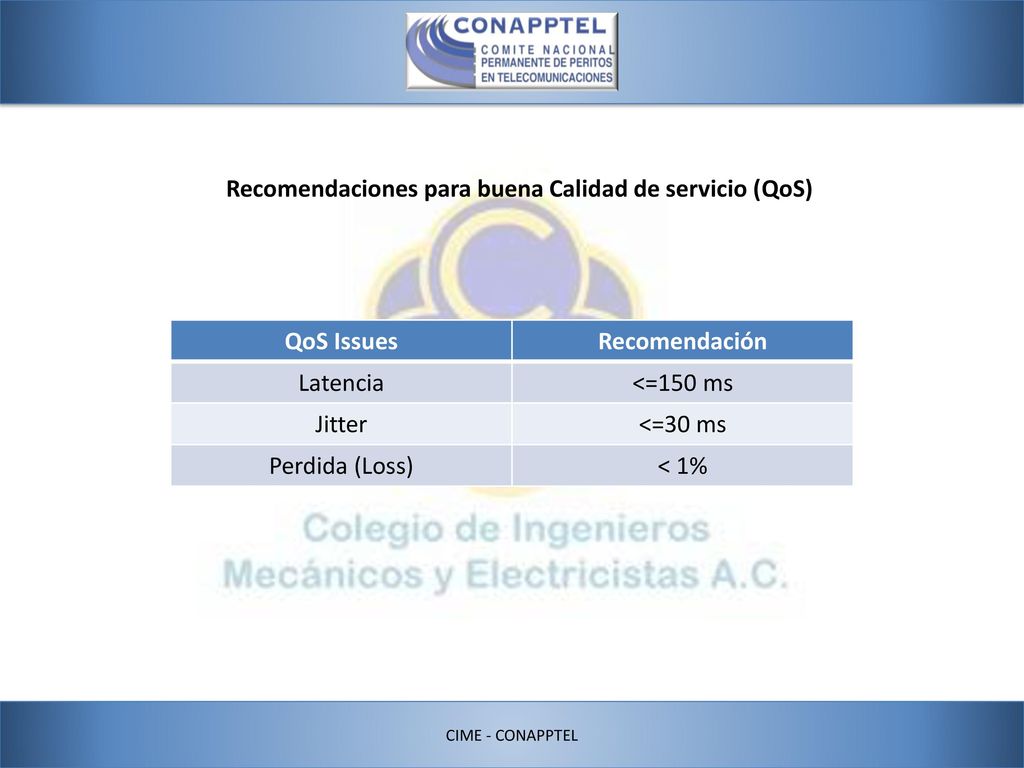

46 Recomendaciones para buena Calidad de servicio (QoS)
QoS Issues Recomendación Latencia <=150 ms Jitter <=30 ms Perdida (Loss) < 1% CIME - CONAPPTEL

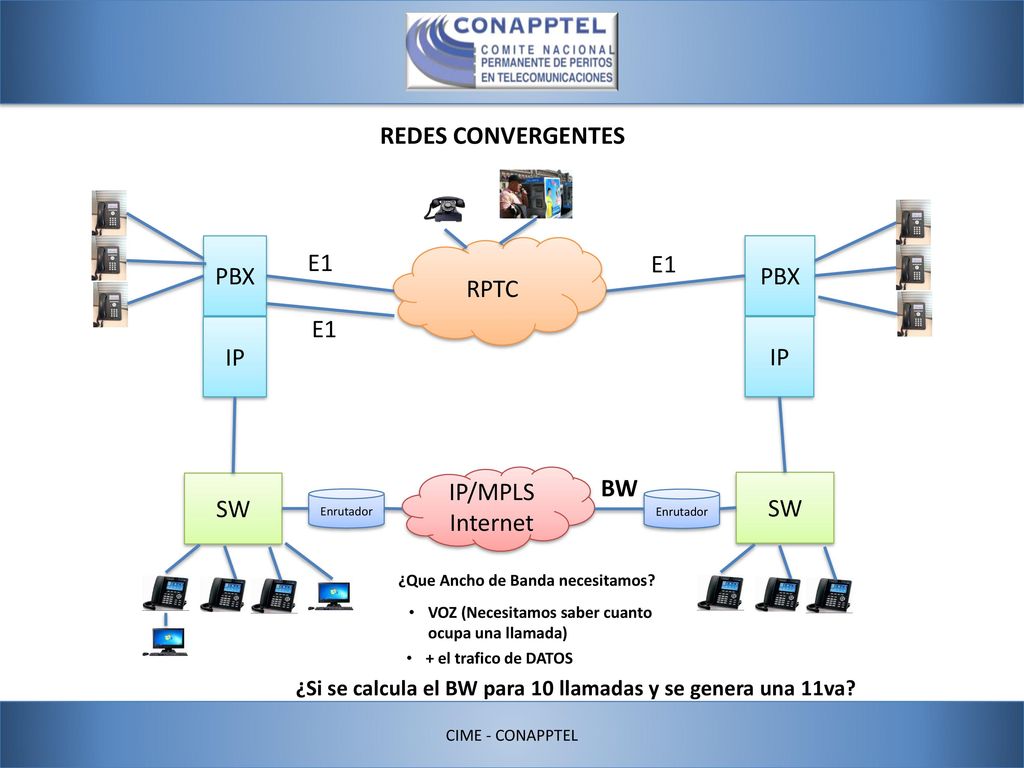

47 REDES CONVERGENTES PBX E1 RPTC IP IP/MPLS BW SW Internet
Enrutador IP/MPLS Internet PBX RPTC E1 IP BW ¿Que Ancho de Banda necesitamos? VOZ (Necesitamos saber cuanto ocupa una llamada) + el trafico de DATOS ¿Si se calcula el BW para 10 llamadas y se genera una 11va? CIME - CONAPPTEL

48 M. en C. Juan Ricardo Andrade Ponce E-mail: jabali36@hotmail.com
GRACIAS M. en C. Juan Ricardo Andrade Ponce CIME - CONAPPTEL
