2 ETHERNET 2.1 Introducción. Nivel Físico. 2.2 Nivel de Enlace.

Presentación del tema: "2 ETHERNET 2.1 Introducción. Nivel Físico. 2.2 Nivel de Enlace."— Transcripción de la presentación:

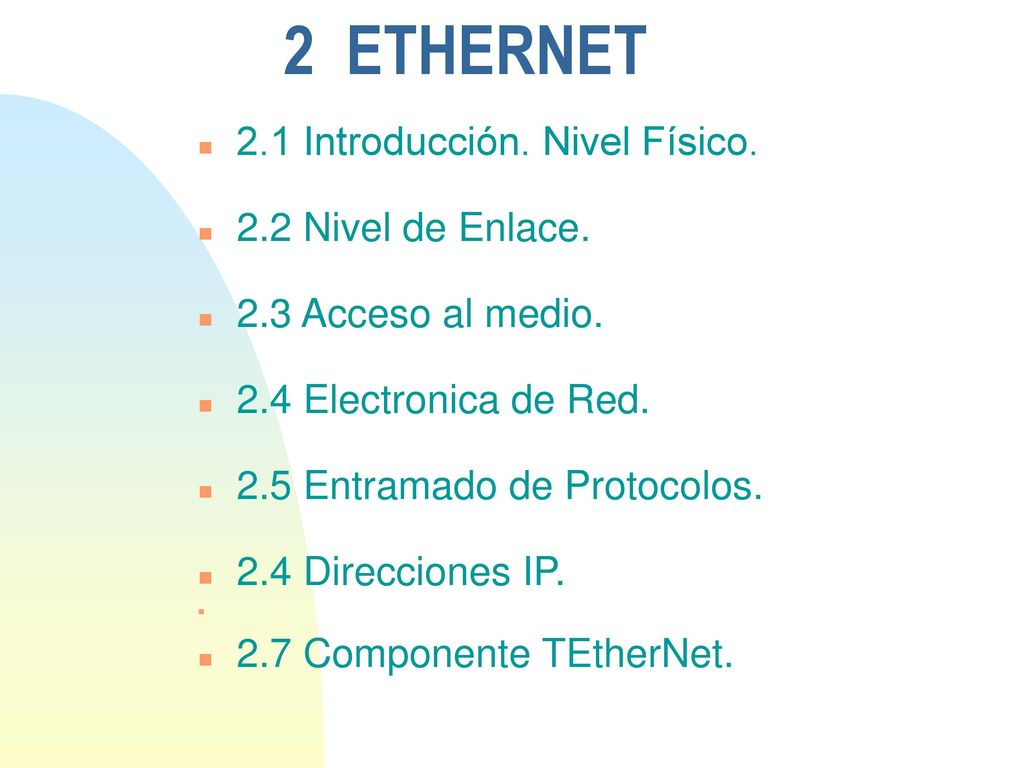

1 2 ETHERNET 2.1 Introducción. Nivel Físico. 2.2 Nivel de Enlace.
2.3 Acceso al medio. 2.4 Electronica de Red. 2.5 Entramado de Protocolos. 2.4 Direcciones IP. 2.7 Componente TEtherNet.

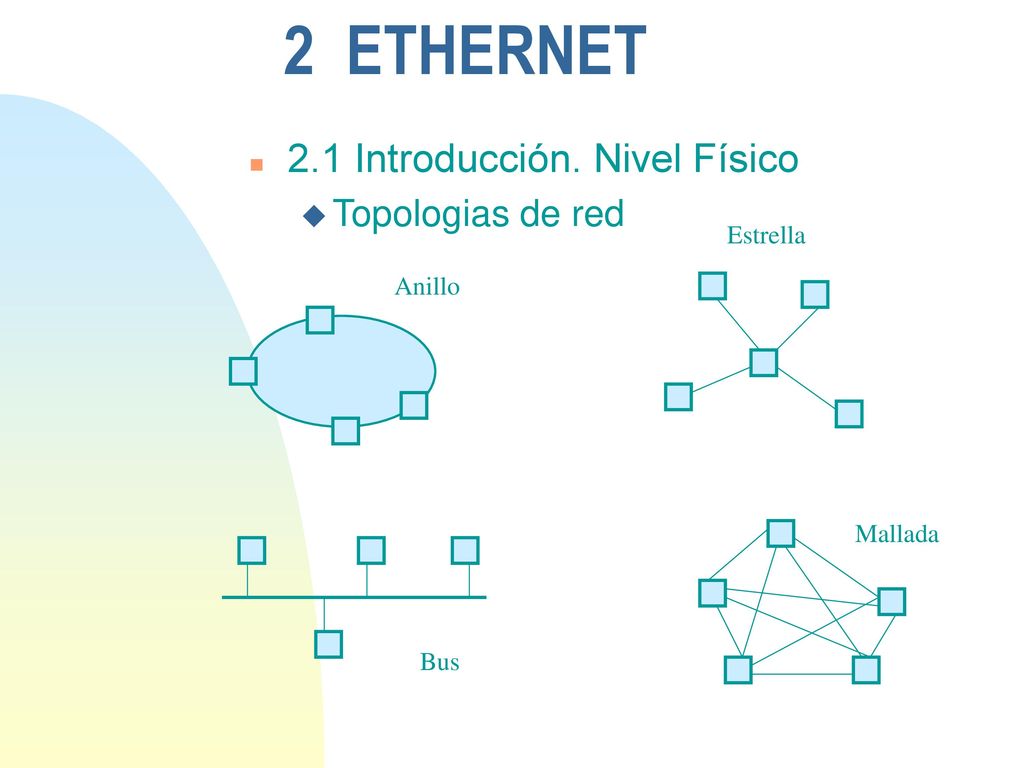

2 2 ETHERNET 2.1 Introducción. Nivel Físico Topologias de red Estrella
Anillo Mallada Bus

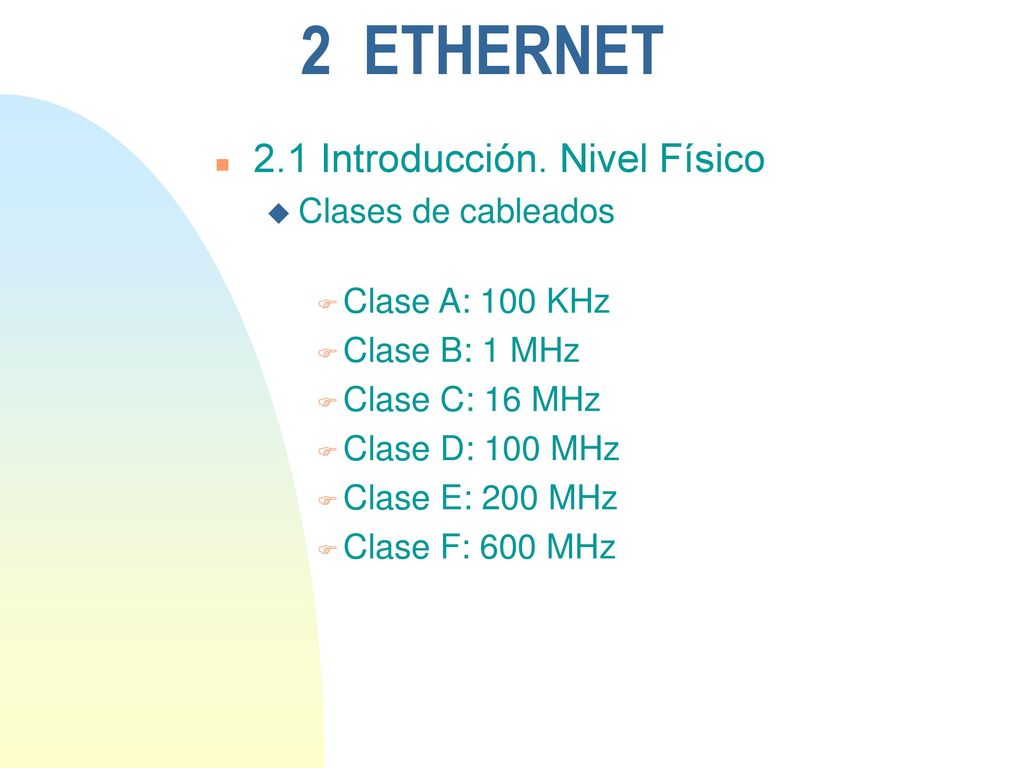

3 2 ETHERNET 2.1 Introducción. Nivel Físico Clases de cableados
Clase A: 100 KHz Clase B: 1 MHz Clase C: 16 MHz Clase D: 100 MHz Clase E: 200 MHz Clase F: 600 MHz

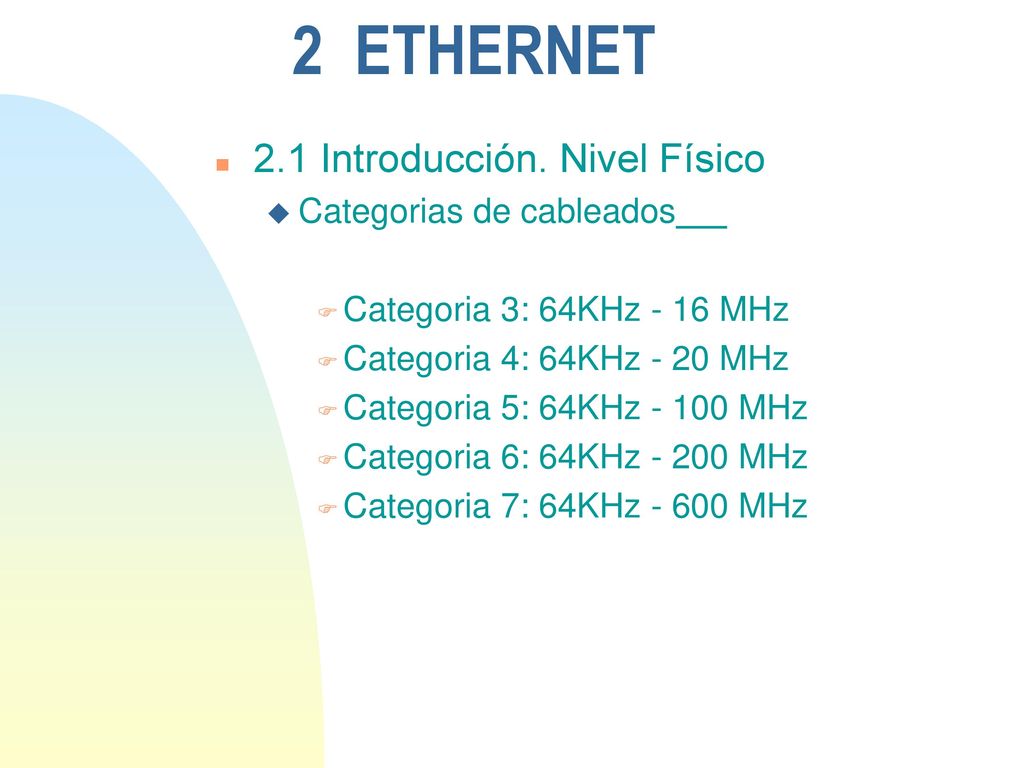

4 2 ETHERNET 2.1 Introducción. Nivel Físico Categorias de cableados
Categoria 3: 64KHz - 16 MHz Categoria 4: 64KHz - 20 MHz Categoria 5: 64KHz MHz Categoria 6: 64KHz MHz Categoria 7: 64KHz MHz

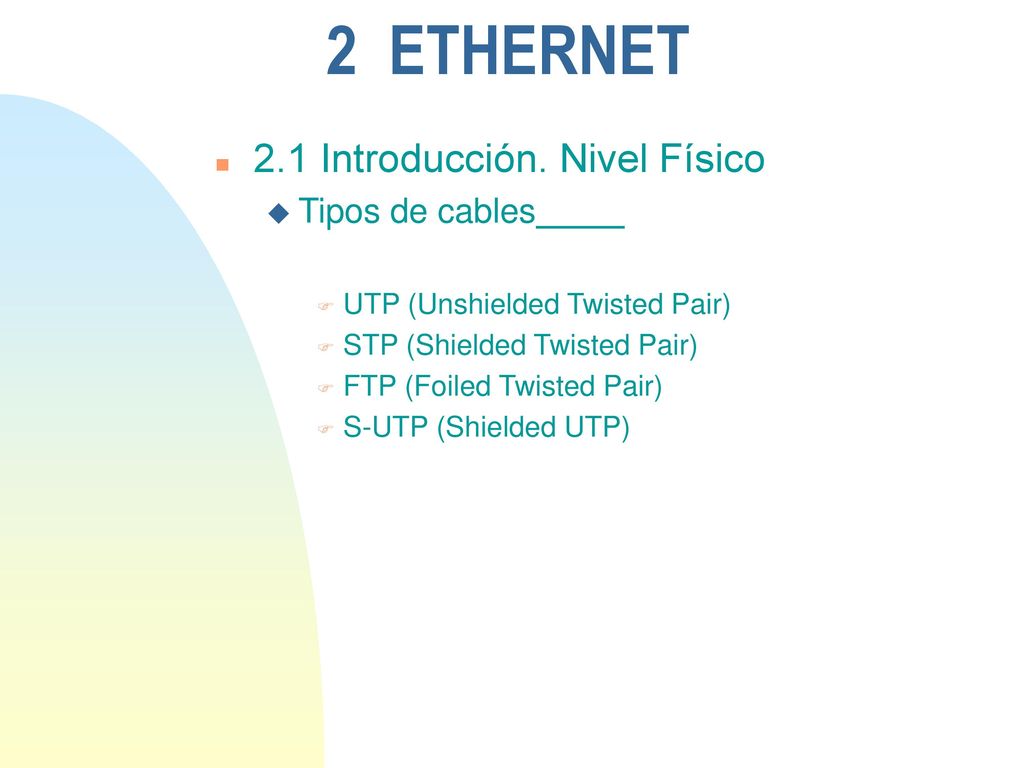

5 2 ETHERNET 2.1 Introducción. Nivel Físico Tipos de cables
UTP (Unshielded Twisted Pair) STP (Shielded Twisted Pair) FTP (Foiled Twisted Pair) S-UTP (Shielded UTP)

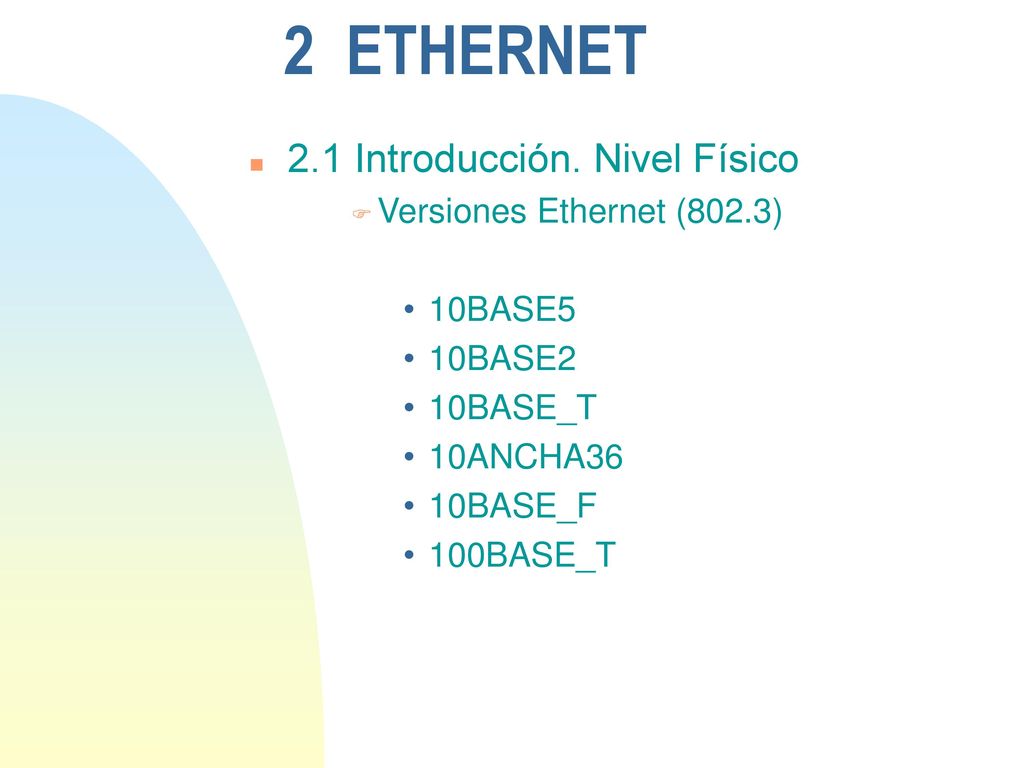

6 2 ETHERNET 2.1 Introducción. Nivel Físico Versiones Ethernet (802.3)
10BASE5 10BASE2 10BASE_T 10ANCHA36 10BASE_F 100BASE_T

7 2 ETHERNET 2.1 Introducción. Nivel Físico Versiones Ethernet (802.3)

8 2 ETHERNET 2.1 Introducción. Nivel Físico Versiones Ethernet (802.3)

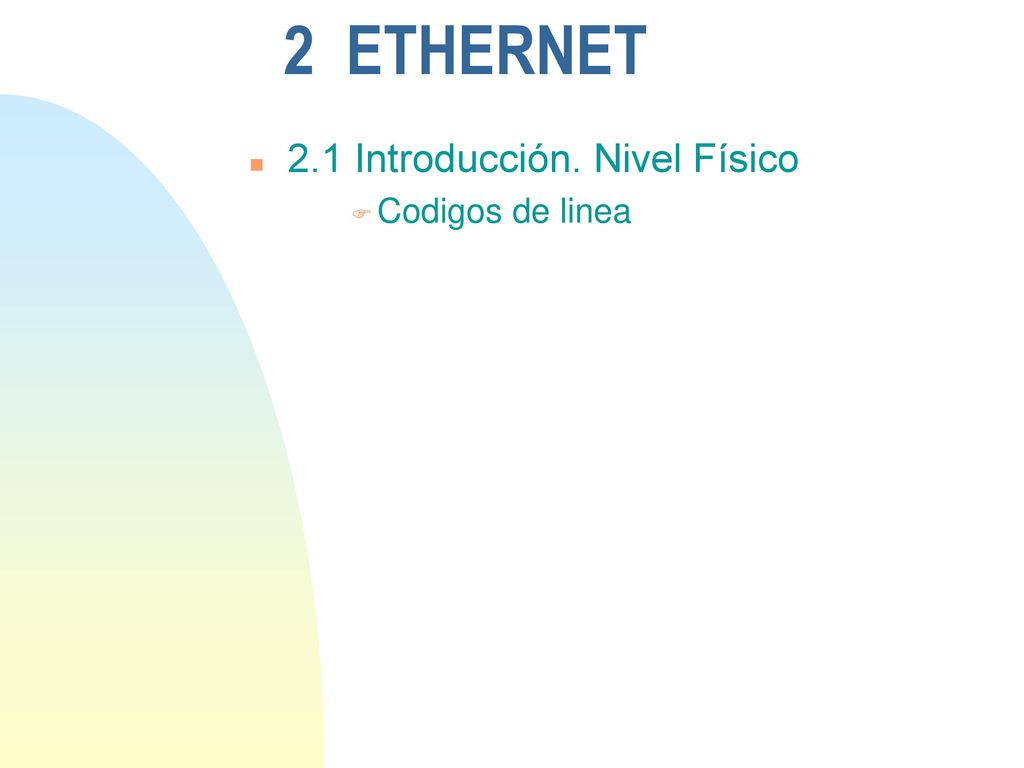

9 2 ETHERNET 2.1 Introducción. Nivel Físico Codigos de linea

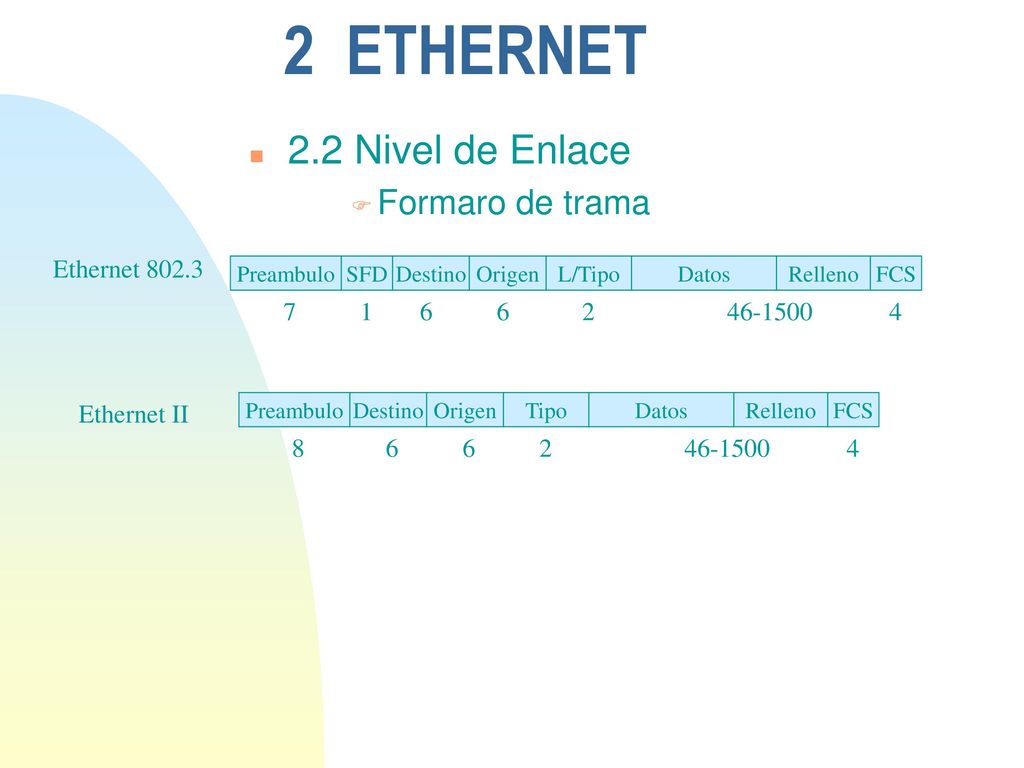

10 2 ETHERNET 2.2 Nivel de Enlace Formaro de trama Ethernet 802.3 7 1 6 6
Preambulo Datos Destino SFD Origen L/Tipo Relleno FCS 7 1 6 6 2 4 Ethernet II Preambulo Datos Destino Origen Tipo Relleno FCS 8 4 2 6

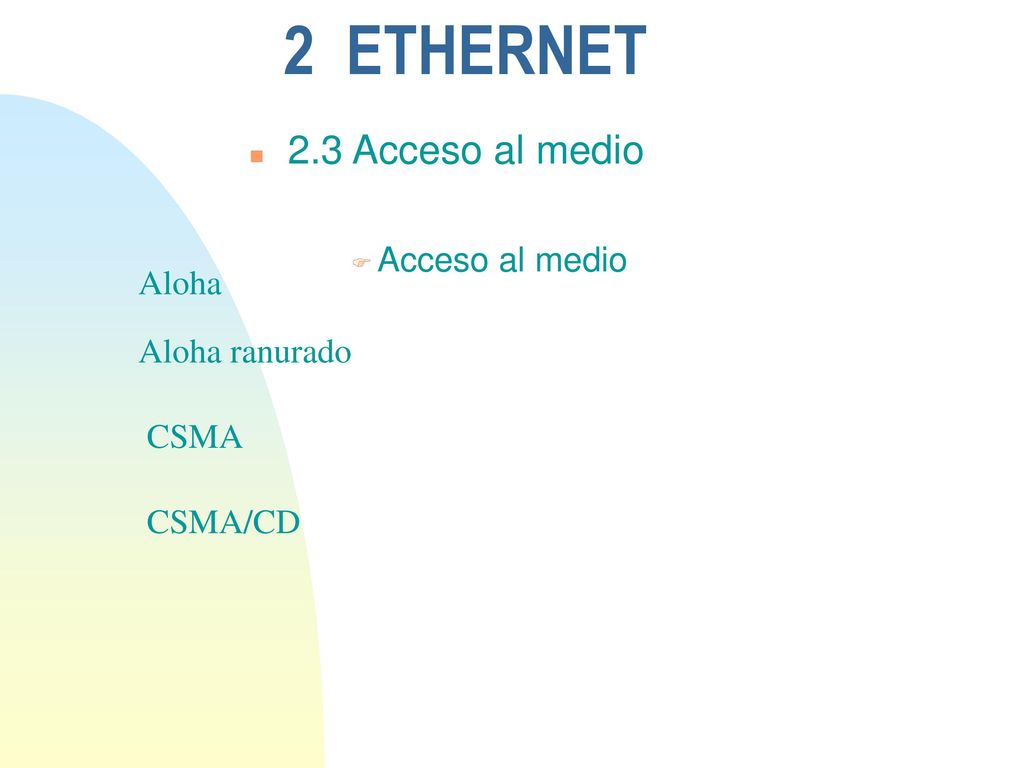

11 2 ETHERNET 2.3 Acceso al medio Acceso al medio Aloha Aloha ranurado
CSMA CSMA/CD

12 2 ETHERNET 2.3 Acceso al medio Colisiones Espacio entre tramas
Retransmisiones e= 9,2 µs 0 < r < 2k * s K = nº colisiones r = espera s= 51,2 µs

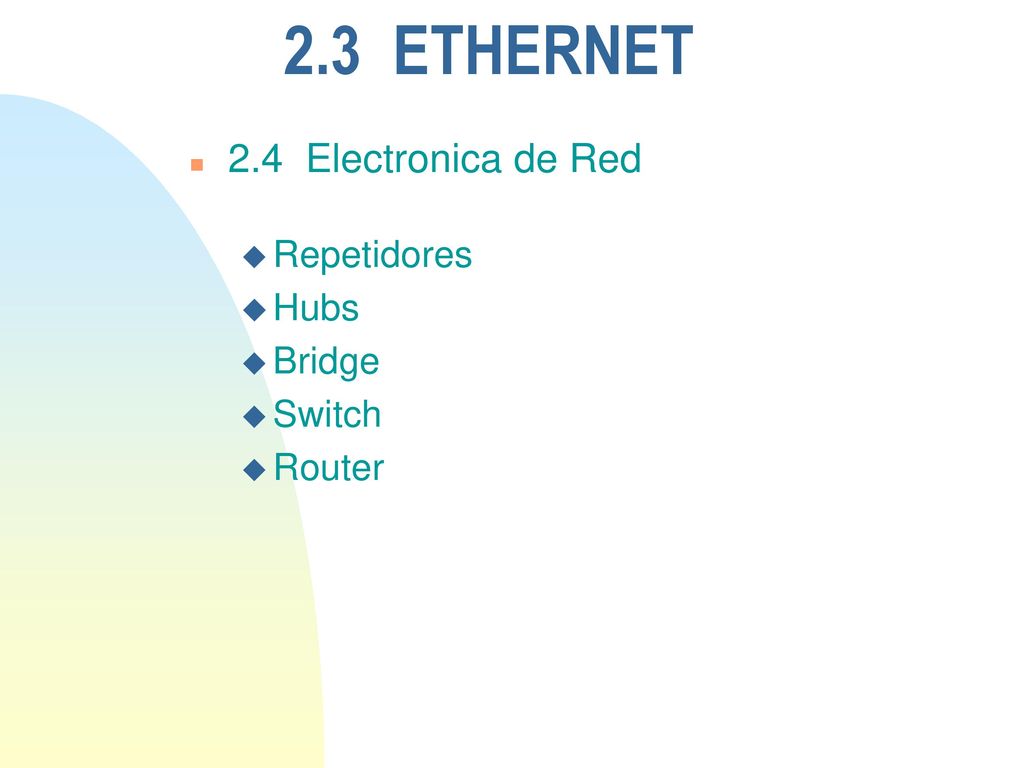

13 2.3 ETHERNET 2.4 Electronica de Red Repetidores Hubs Bridge Switch
Router

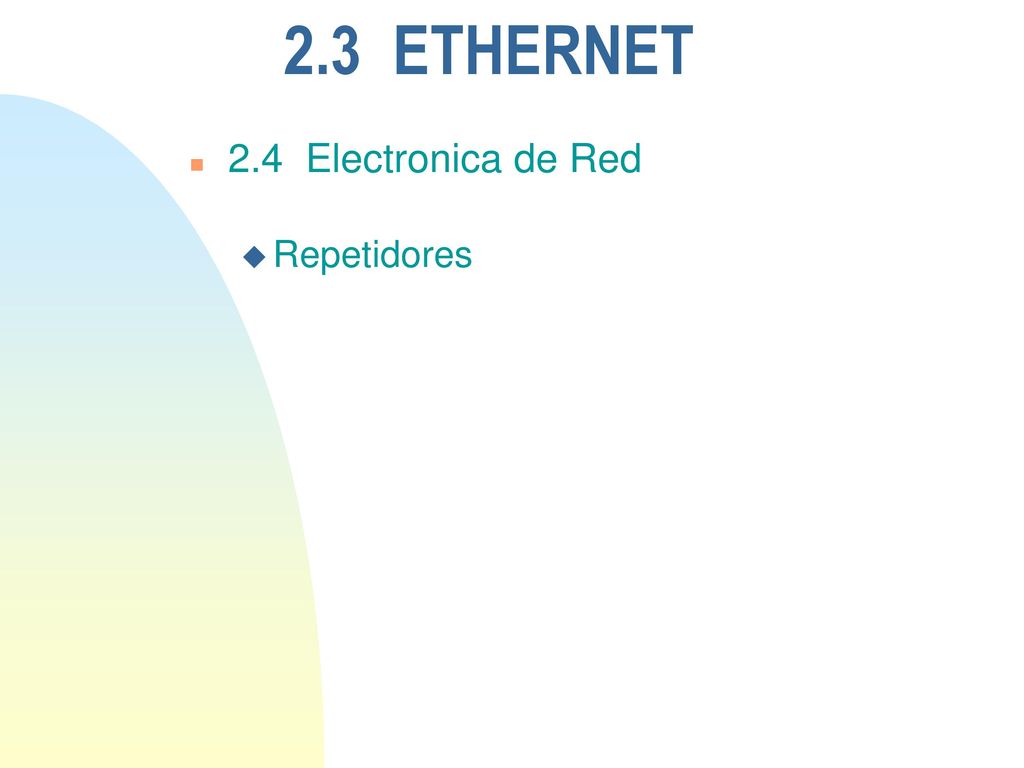

14 2.3 ETHERNET 2.4 Electronica de Red Repetidores

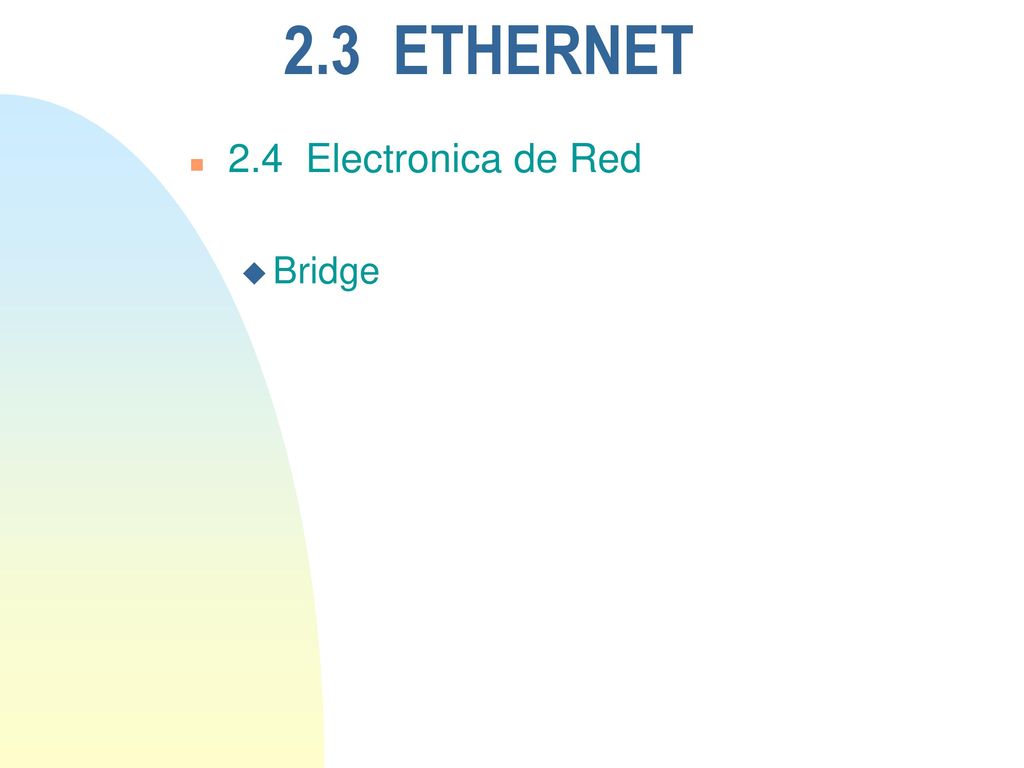

15 2.3 ETHERNET 2.4 Electronica de Red Bridge

16 2.3 ETHERNET 2.4 Electronica de Red Hubs

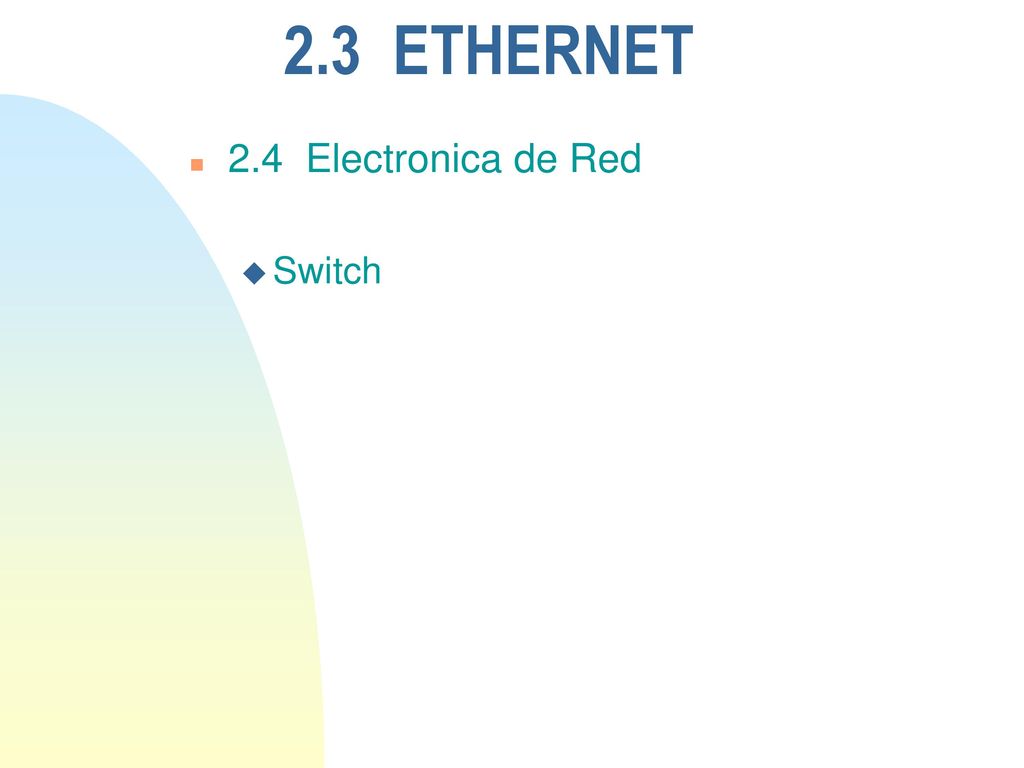

17 2.3 ETHERNET 2.4 Electronica de Red Switch

18 2.3 ETHERNET 2.4 Electronica de Red Router

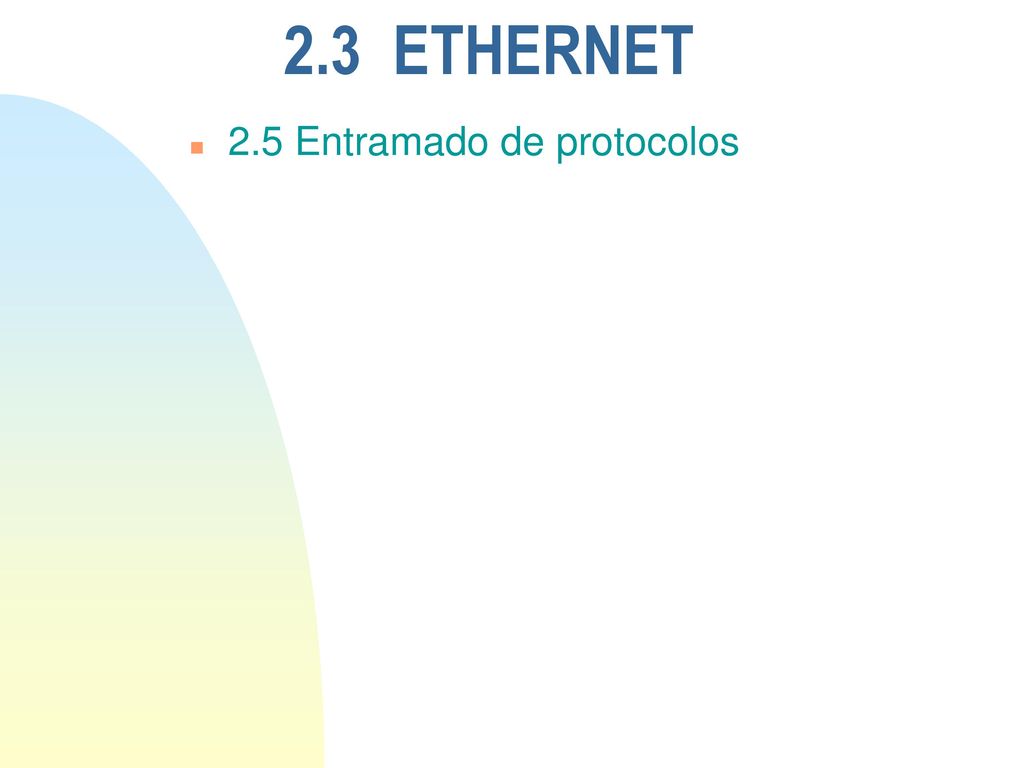

19 2.3 ETHERNET 2.5 Entramado de protocolos

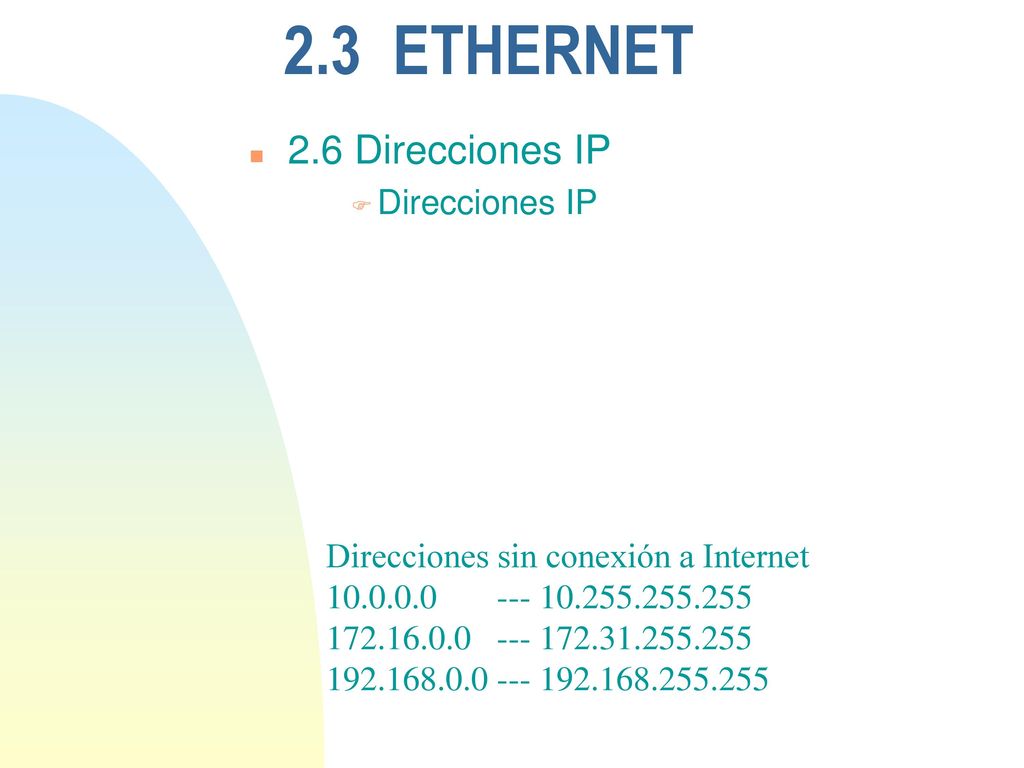

20 2.3 ETHERNET 2.6 Direcciones IP Direcciones IP
Direcciones sin conexión a Internet
