1 PEV: PROYECTO ESTRUCTURA VIVIENDA
HORMIGÓN ARMADO I TRABAJO PRÁCTICO ESPECIAL PEV: PROYECTO ESTRUCTURA VIVIENDA

2 PEV: Distribución Estructural
OBJETIVOS PEV: Distribución Estructural

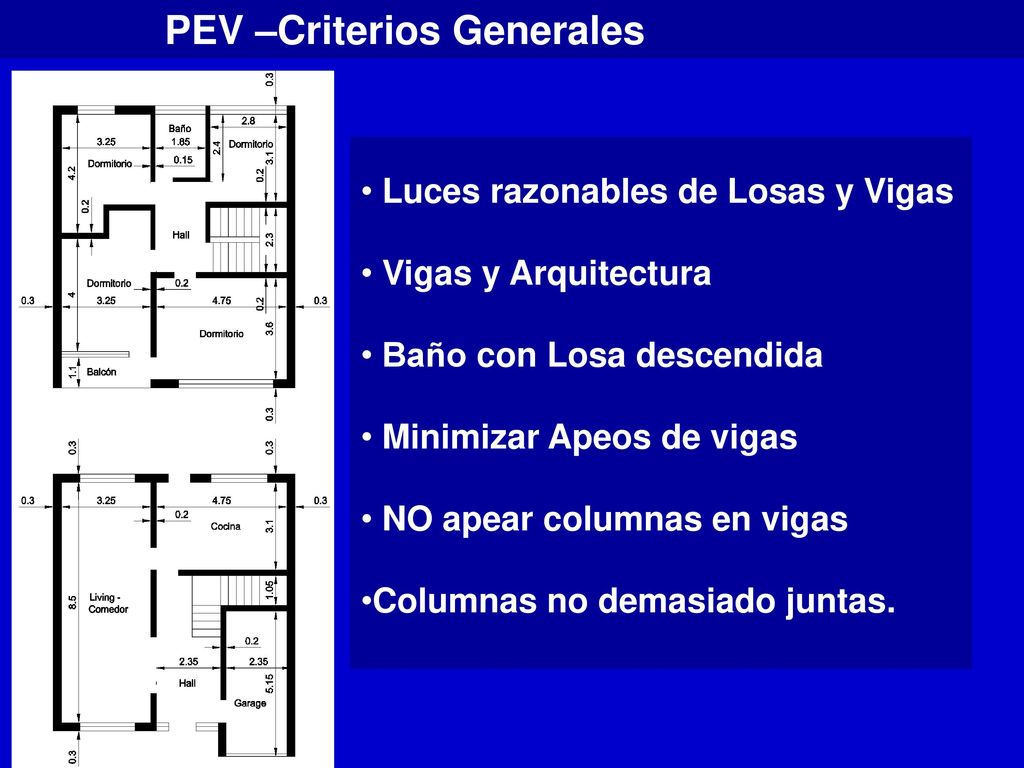

3 PEV –Criterios Generales
Luces razonables de Losas y Vigas Vigas y Arquitectura Baño con Losa descendida Minimizar Apeos de vigas NO apear columnas en vigas Columnas no demasiado juntas.

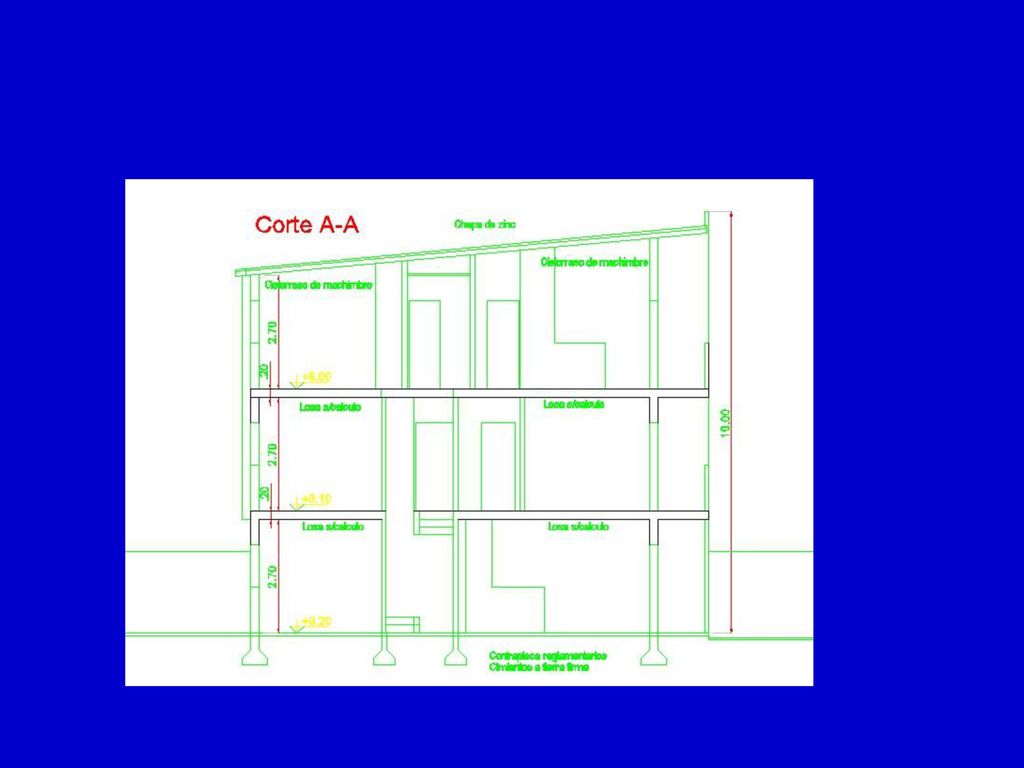

4

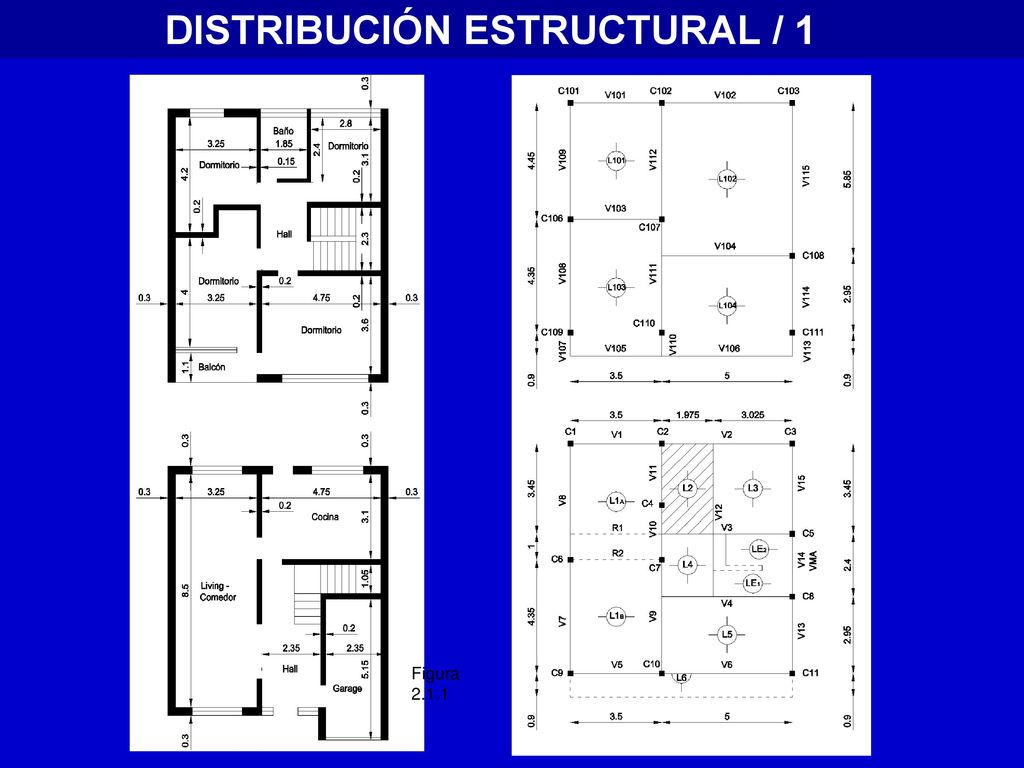

5 DISTRIBUCIÓN ESTRUCTURAL / 1
Figura 2.1.1

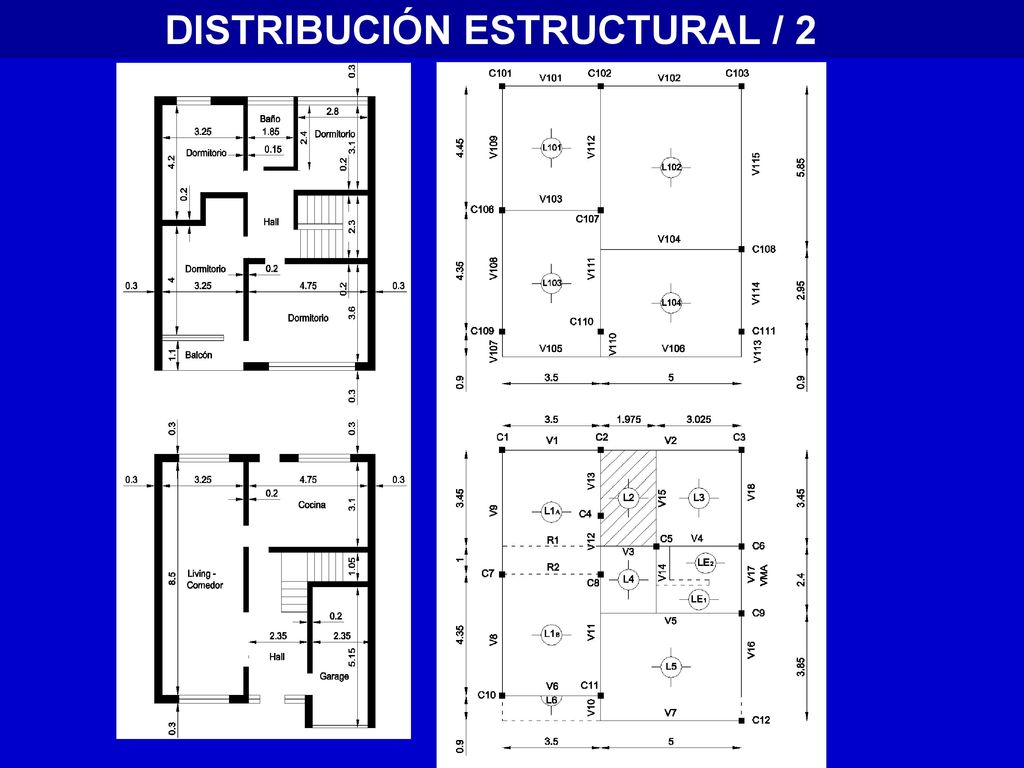

6 DISTRIBUCIÓN ESTRUCTURAL / 2

7 Predimensionamiento - LOSAS Losas Macizas Amadas en Dos Direcciones
dmín = Lado Menor / m ELEMENTOS ALTURA ÚTIL MÍNIMA, d h  Simplemente Apoyadas Un Extremo Continuo Ambos Extremos Continuos En Voladizo Idem Losas en Dos Direcciones Losas Macizas Armadas en Una Dirección Luz Menor / 30 Luz Menor / 35 Luz Menor / 40 Luz Menor / 10 Losas Macizas Amadas en Dos Direcciones Condiciones de Borde d  h  Losas en General: 7 cm Losas Transitadas por automóviles: 10 cm

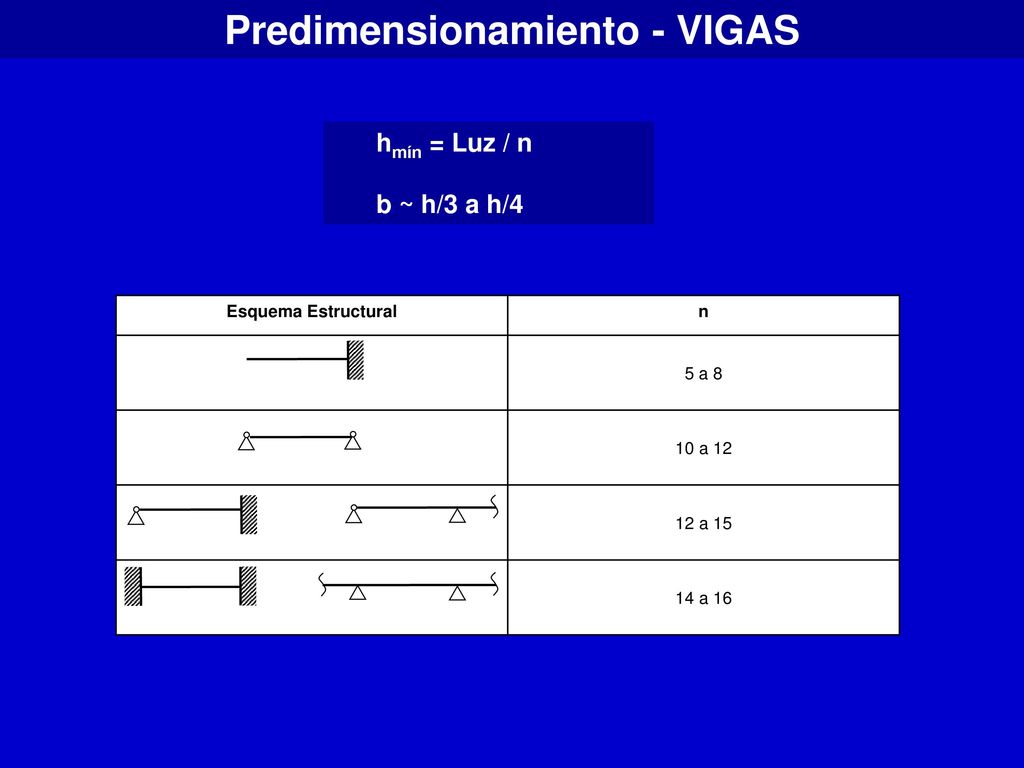

8 Predimensionamiento - VIGAS
hmín = Luz / n b ~ h/3 a h/4 Esquema Estructural n 5 a 8 10 a 12 12 a 15 14 a 16

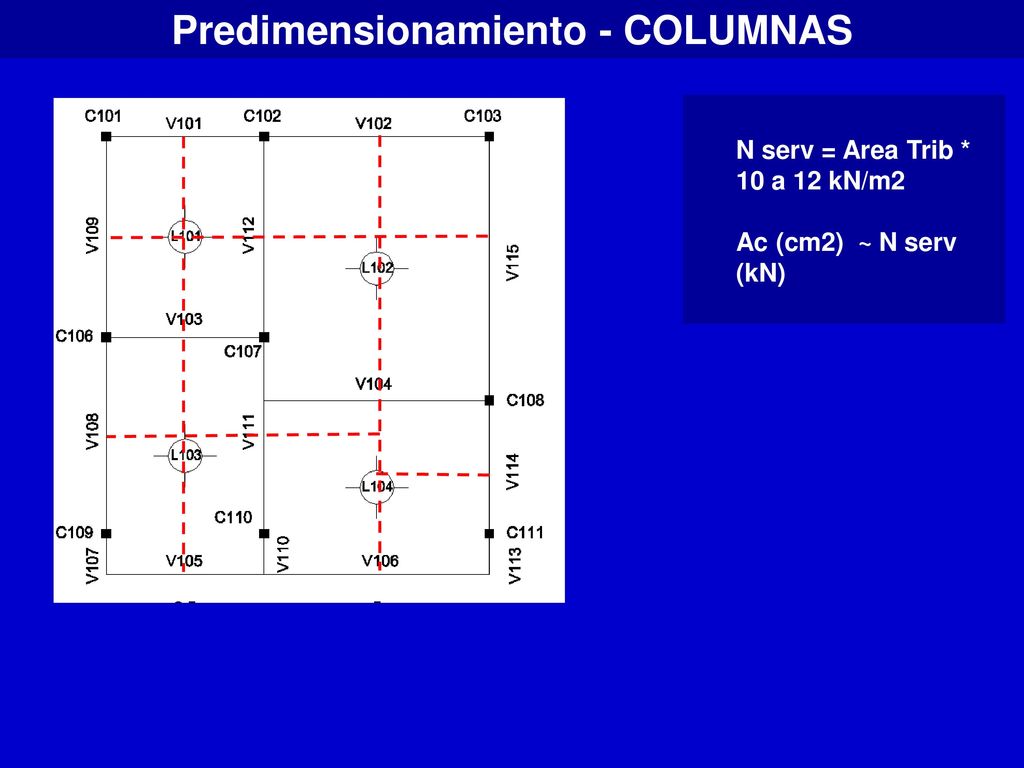

9 Predimensionamiento - COLUMNAS
N serv = Area Trib * 10 a 12 kN/m2 Ac (cm2) ~ N serv (kN)

10 Análisis crítico y conclusión
CONTENIDO ENTREGA PEV Plantas Distribución Estructural con numeración de elementos (mínimo 2 opciones) Predimensionamiento Análisis crítico y conclusión

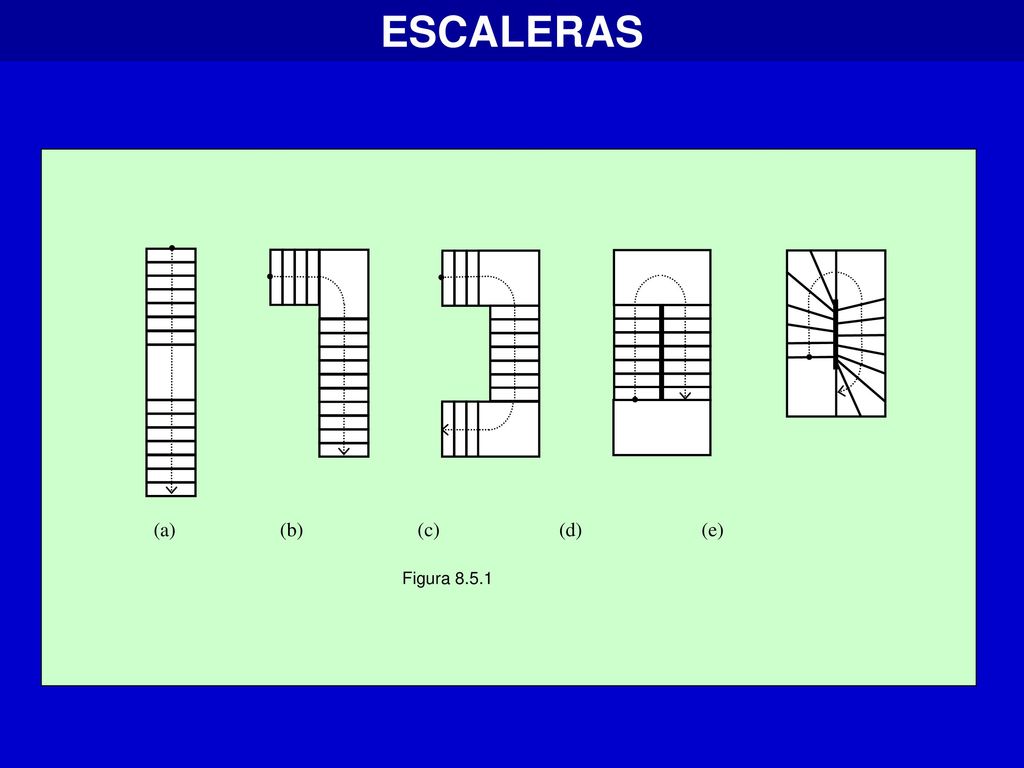

11 ESCALERAS (a) (b) (c) (d) (e) Figura 8.5.1

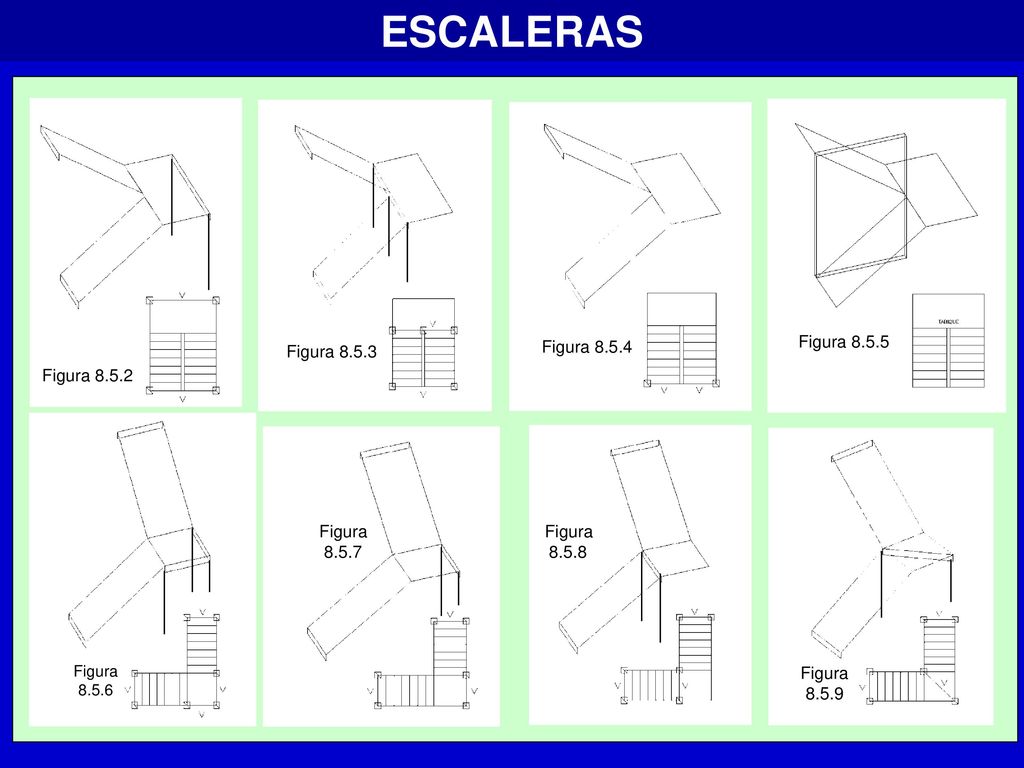

12 ESCALERAS Figura 8.5.5 Figura 8.5.4 Figura 8.5.3 Figura 8.5.2
Figura 8.5.9

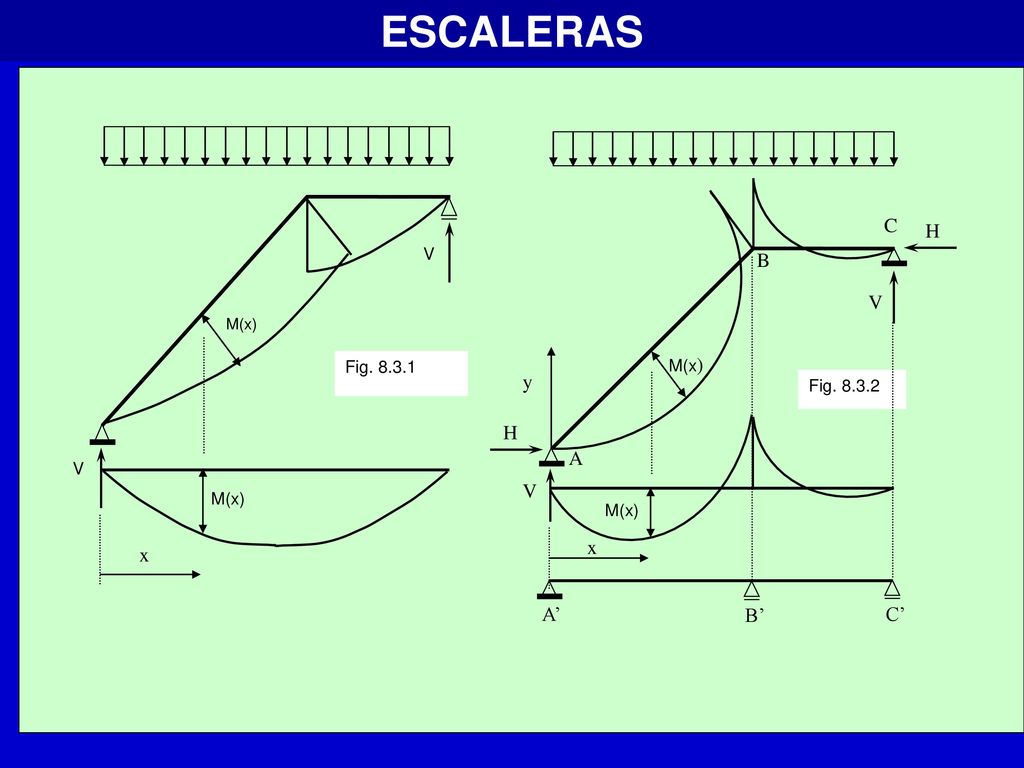

13 ESCALERAS V x M(x) Fig V x M(x) H y Fig A B C A’ B’ C’

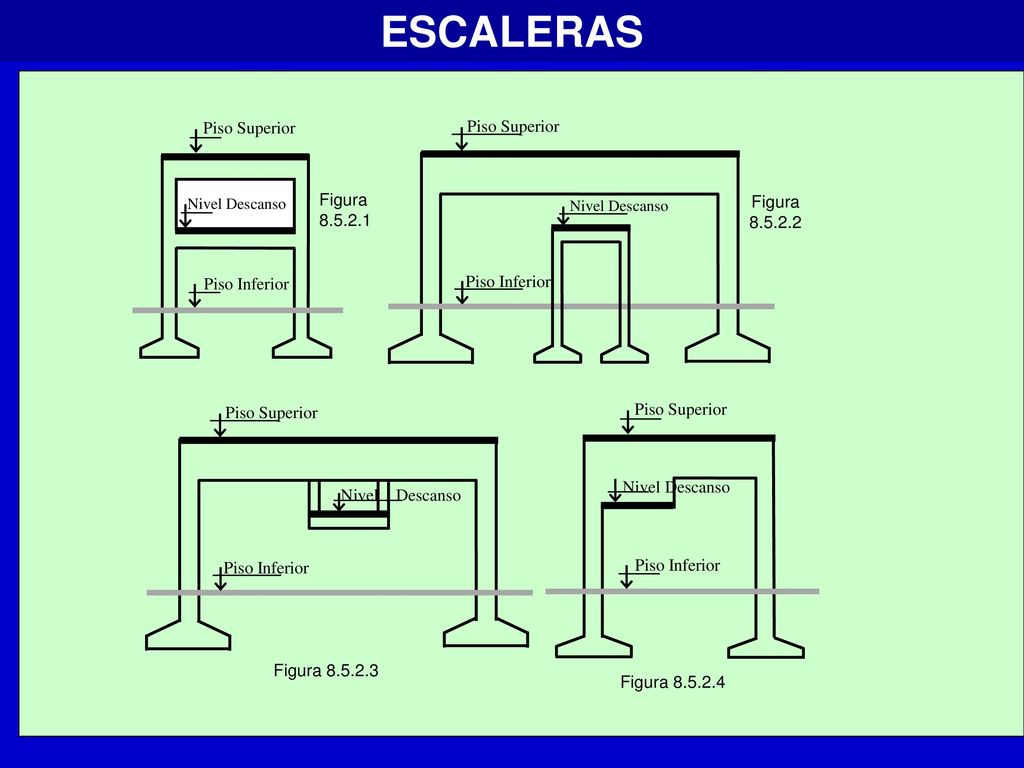

14 ESCALERAS Piso Superior Figura 8.5.2.1 Figura 8.5.2.2 Piso Inferior
Nivel Descanso Piso Inferior Piso Superior Nivel Descanso Piso Inferior Piso Superior Figura Nivel Descanso Figura

15 CRONOGRAMA DE ENTREGAS PEV
17 mayo miércoles Plantas de arquitectura 16 junio viernes Plantas de estructuras 5 julio Cómputos de Volúmenes de Hormigón 2 agosto Conclusiones – PEV completo
