1 Estadio de Fútbol Lucena, Córdoba
Ignacio García Arbeteta Juan Carlos Arroyo Portero

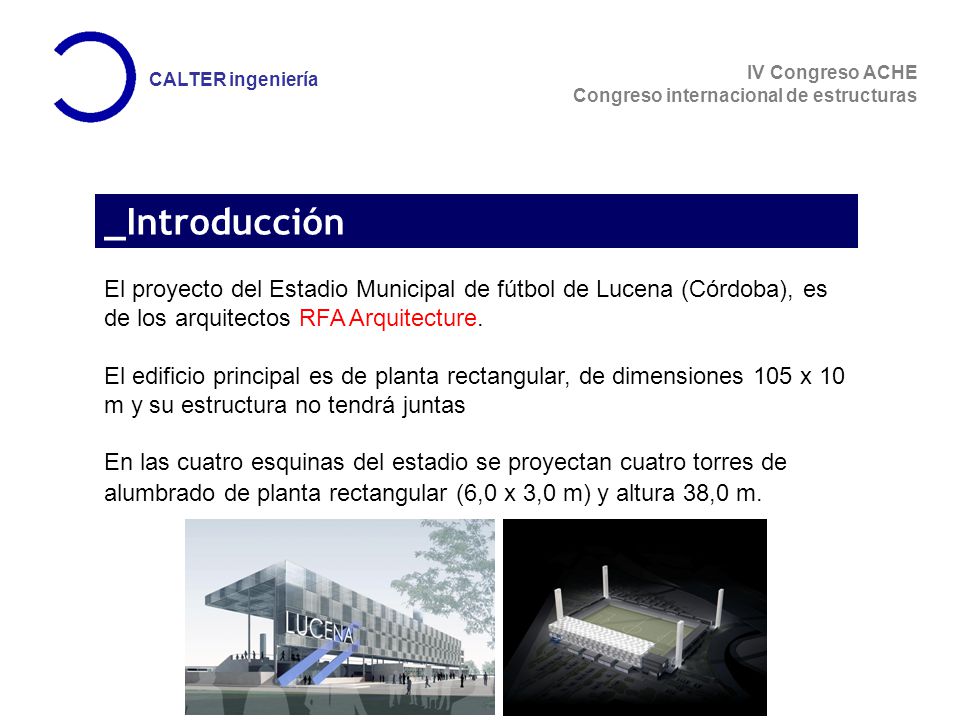

2 _Introducción El proyecto del Estadio Municipal de fútbol de Lucena (Córdoba), es de los arquitectos RFA Arquitecture. El edificio principal es de planta rectangular, de dimensiones 105 x 10 m y su estructura no tendrá juntas En las cuatro esquinas del estadio se proyectan cuatro torres de alumbrado de planta rectangular (6,0 x 3,0 m) y altura 38,0 m.

3

4

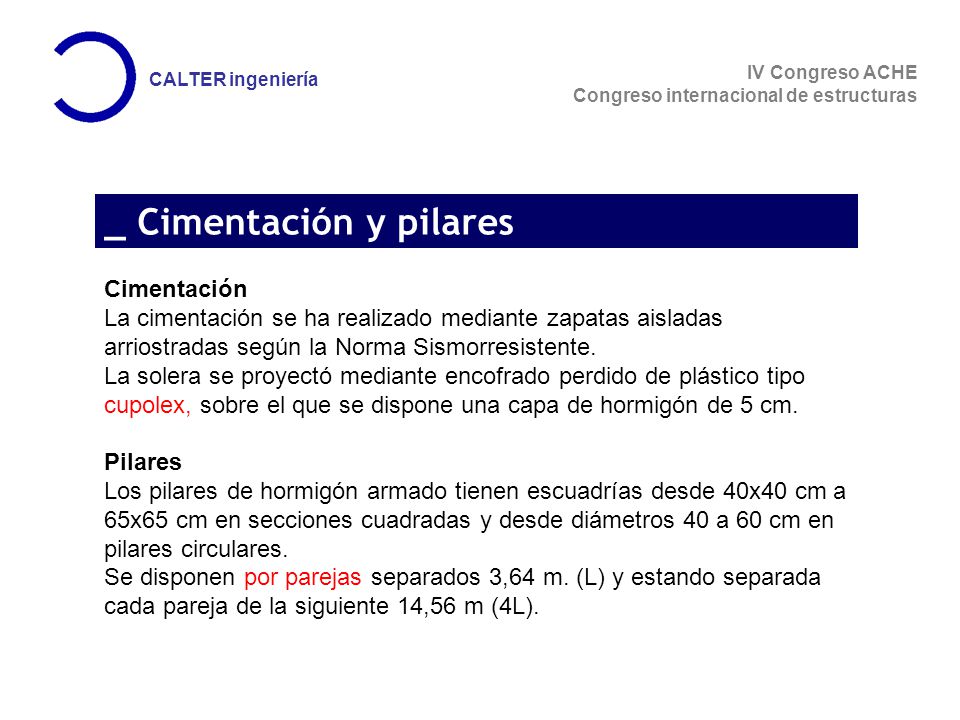

5 _ Cimentación y pilares
La cimentación se ha realizado mediante zapatas aisladas arriostradas según la Norma Sismorresistente. La solera se proyectó mediante encofrado perdido de plástico tipo cupolex, sobre el que se dispone una capa de hormigón de 5 cm. Pilares Los pilares de hormigón armado tienen escuadrías desde 40x40 cm a 65x65 cm en secciones cuadradas y desde diámetros 40 a 60 cm en pilares circulares. Se disponen por parejas separados 3,64 m. (L) y estando separada cada pareja de la siguiente 14,56 m (4L).

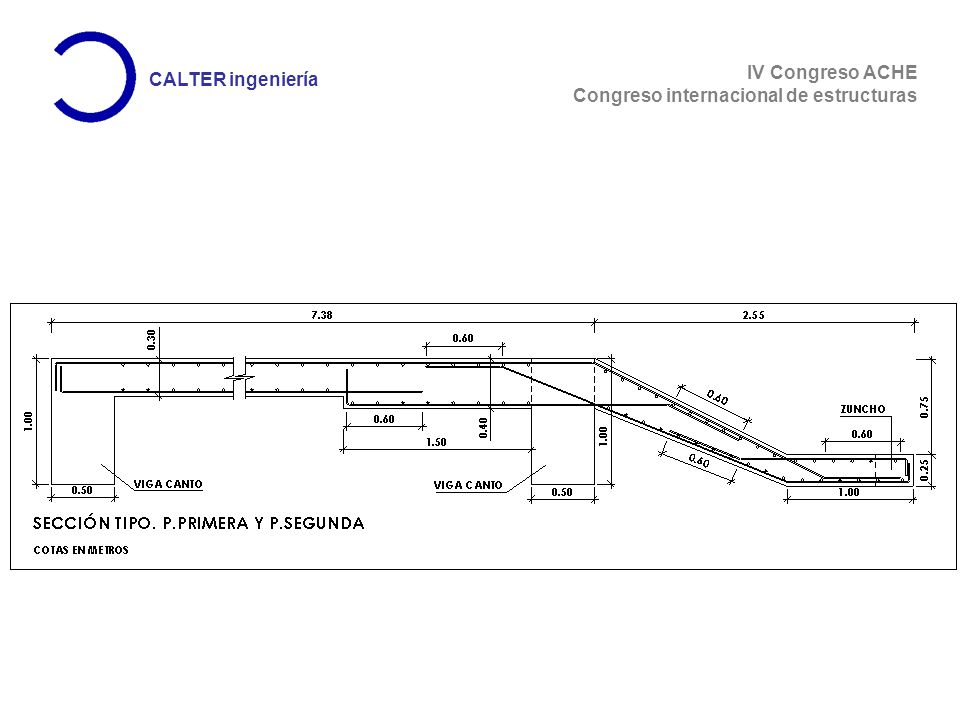

6 _ Forjados Losas macizas de hormigón armado de canto 30 cm apoyadas en los dos bordes longitudinales en los que se disponen vigas de canto de 1,00 m de canto y 14,56 m de luz. Las losas tienen un voladizo inclinado en el lado del campo de juego, dicho voladizo tiene una luz de 2,55 m, y se resuelve mediante una losa maciza de hormigón armado de canto variable (40 a 25 cm).

7

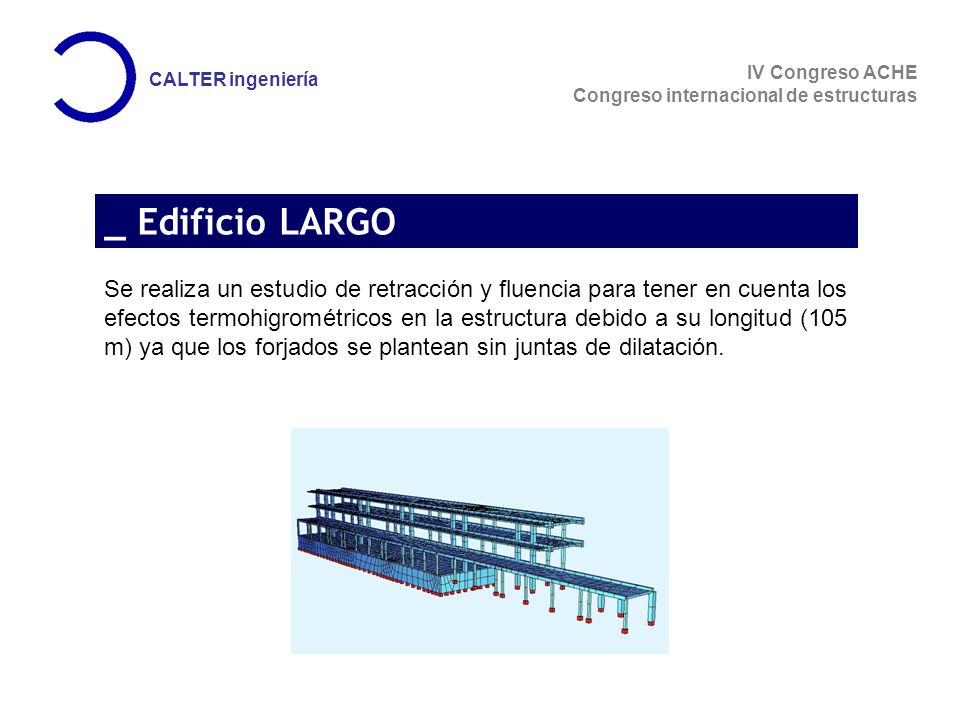

8 _ Edificio LARGO Se realiza un estudio de retracción y fluencia para tener en cuenta los efectos termohigrométricos en la estructura debido a su longitud (105 m) ya que los forjados se plantean sin juntas de dilatación.

9

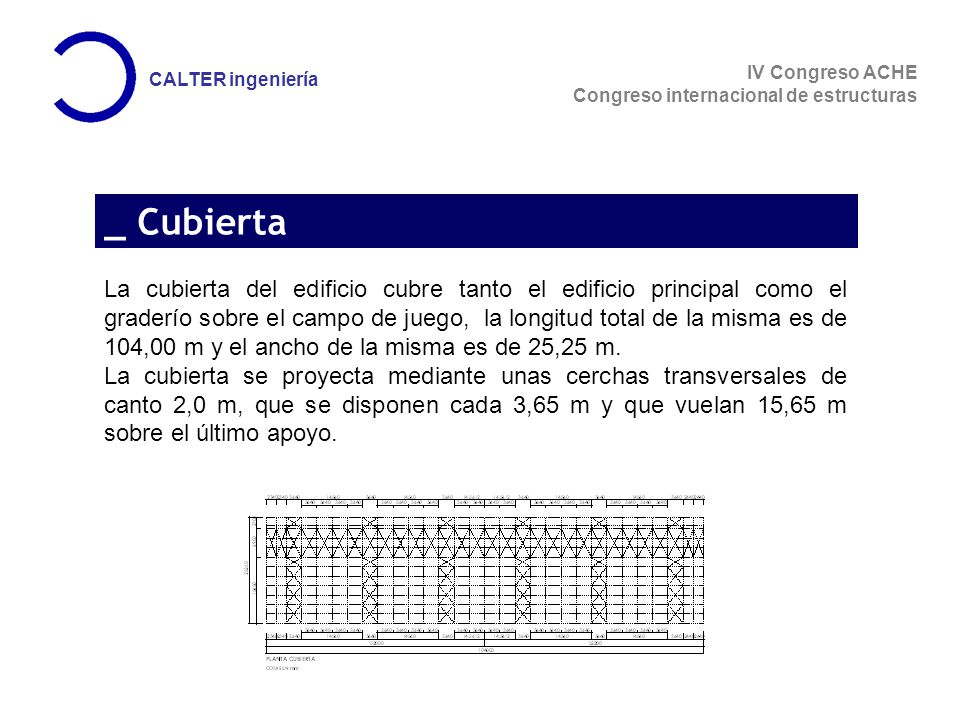

10 _ Cubierta La cubierta del edificio cubre tanto el edificio principal como el graderío sobre el campo de juego, la longitud total de la misma es de 104,00 m y el ancho de la misma es de 25,25 m. La cubierta se proyecta mediante unas cerchas transversales de canto 2,0 m, que se disponen cada 3,65 m y que vuelan 15,65 m sobre el último apoyo.

11

12 _ Cubierta. Cercha La cercha transversal envuelve la fachada principal del edificio ( formando una “L”), sobre esta cerchas se disponen unas pasarelas metálicas de acceso a las tribunas. Las cerchas se componen de tubos estructurales RHS 250x200x6-12 mm, y SHS 100x6 y RHS 150x100x6 mm. Se disponen unas cerchas longitudinales en las dos alineaciones de pilares que rigidizan todo el entramado de cerchas transversales. El canto de las cerchas longitudinales es de 2,0 m.

13

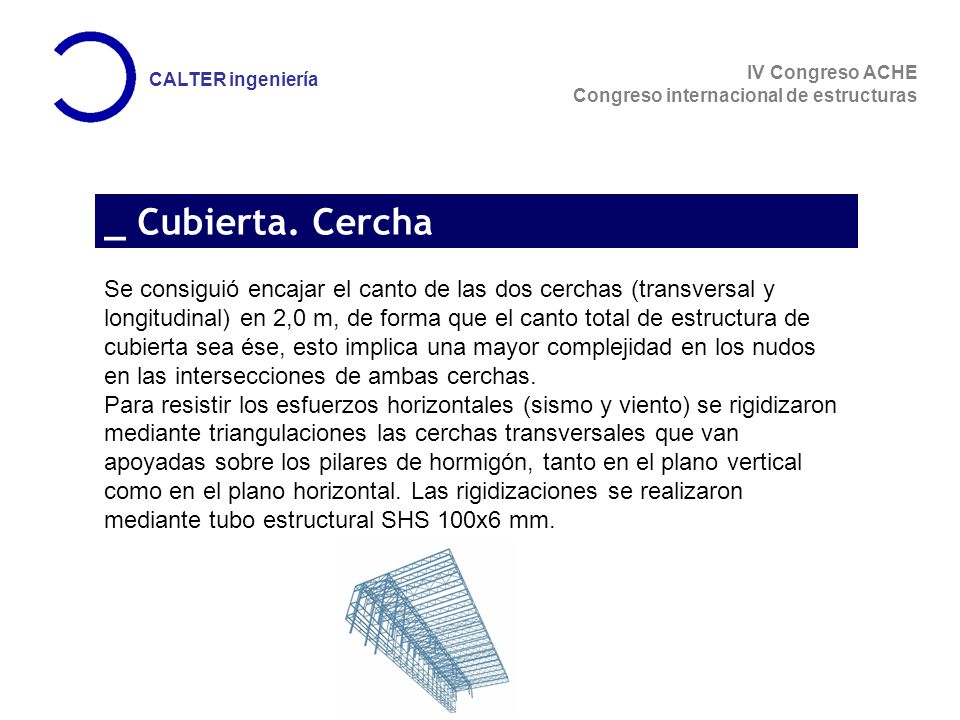

14 _ Cubierta. Cercha Se consiguió encajar el canto de las dos cerchas (transversal y longitudinal) en 2,0 m, de forma que el canto total de estructura de cubierta sea ése, esto implica una mayor complejidad en los nudos en las intersecciones de ambas cerchas. Para resistir los esfuerzos horizontales (sismo y viento) se rigidizaron mediante triangulaciones las cerchas transversales que van apoyadas sobre los pilares de hormigón, tanto en el plano vertical como en el plano horizontal. Las rigidizaciones se realizaron mediante tubo estructural SHS 100x6 mm.

15

16 _ CUBIERTA. Propuestas Dado que las soluciones conocidas y proyectadas tienen algún inconveniente que hace que no sean totalmente satisfactorias, se procede a un nuevo estudio de la cubierta.

17

18

19

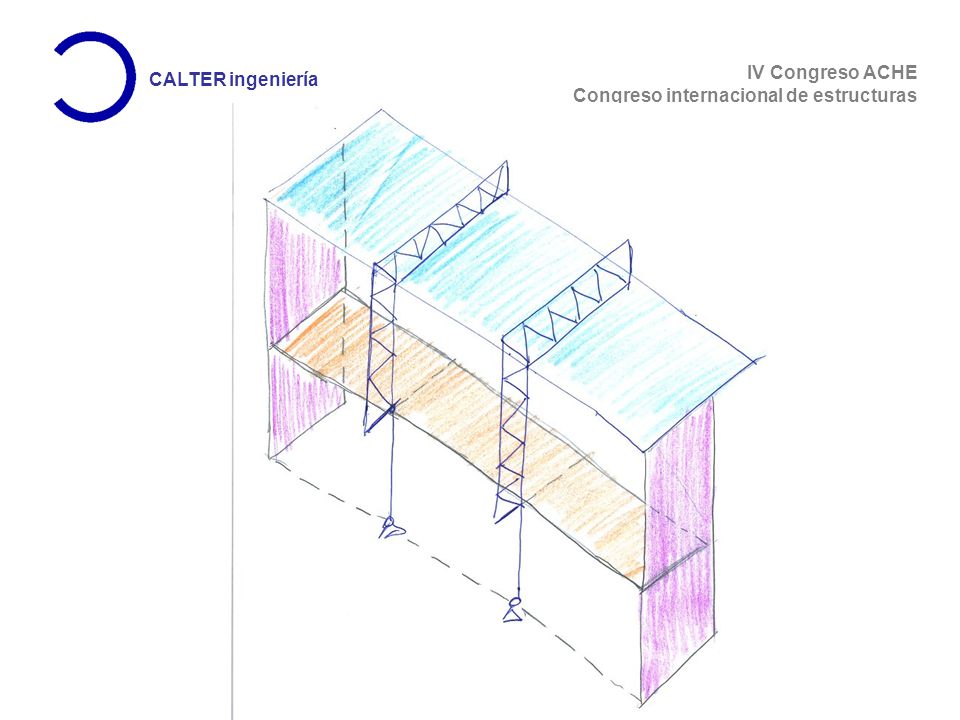

20 _ CUBIERTA _ PROPUESTA

21

22

23

24 _gracias
