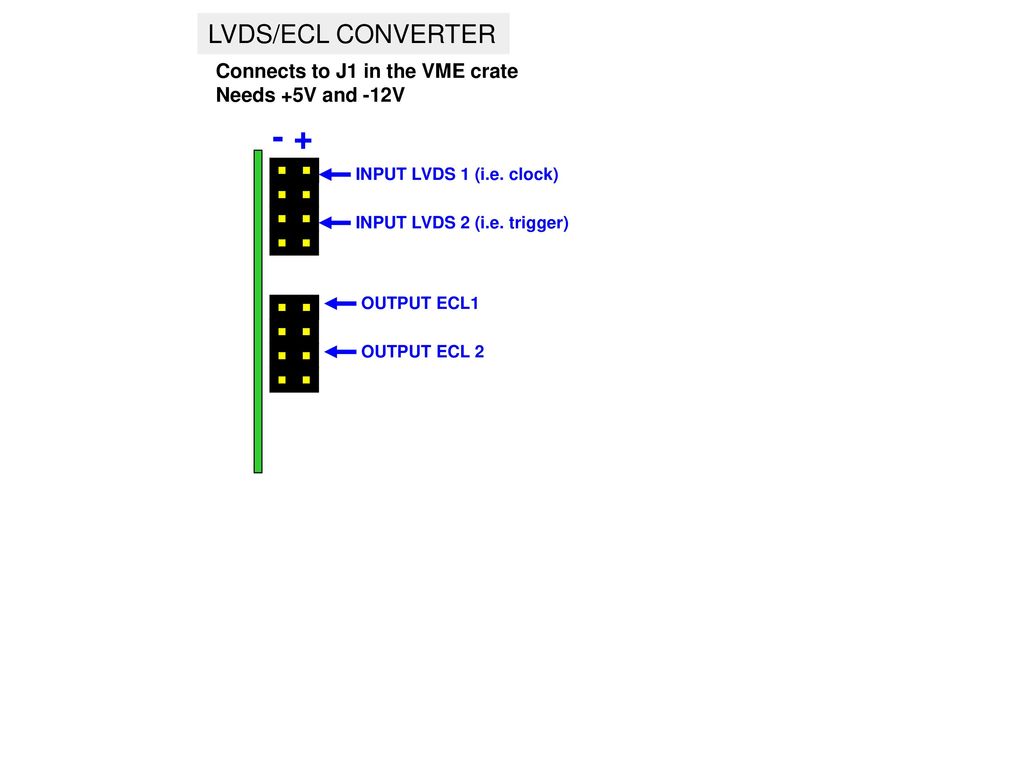

- + LVDS/ECL CONVERTER Connects to J1 in the VME crate

Presentación del tema: "- + LVDS/ECL CONVERTER Connects to J1 in the VME crate"— Transcripción de la presentación:

1 - + LVDS/ECL CONVERTER Connects to J1 in the VME crate
Needs +5V and -12V - + INPUT LVDS 1 (i.e. clock) INPUT LVDS 2 (i.e. trigger) OUTPUT ECL1 OUTPUT ECL 2

2

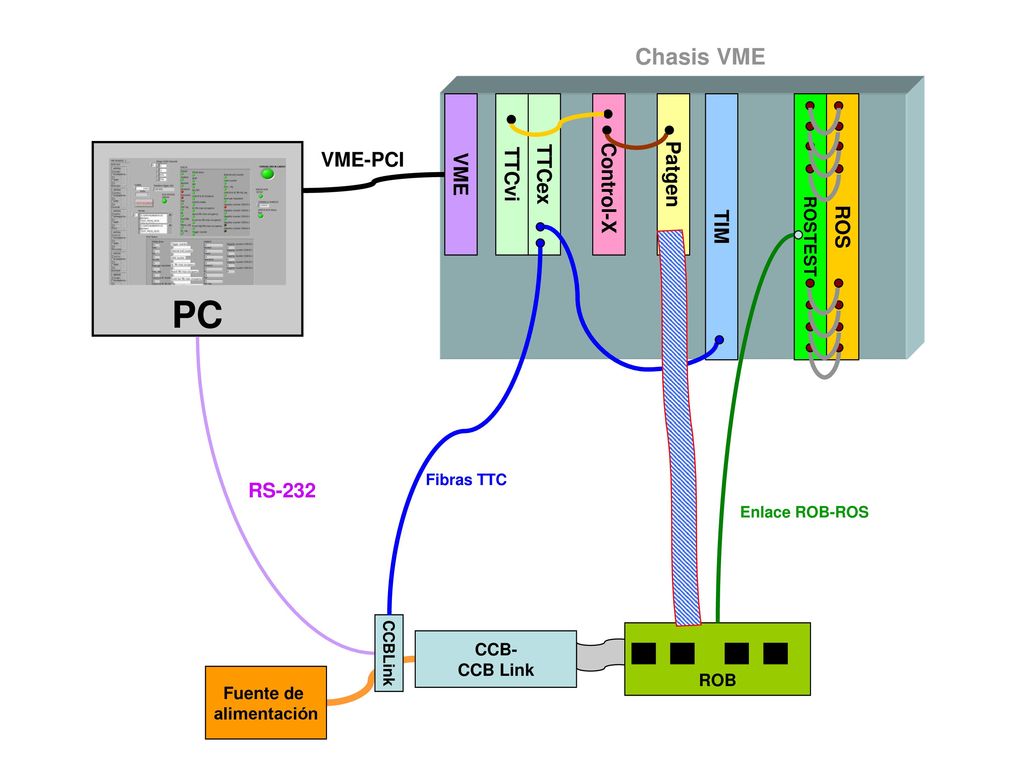

3 PC Chasis VME Control-X TTCvi TTCex Patgen VME VME-PCI TIM ROS RS-232
ROSTEST ROS PC VME-PCI Fibras TTC RS-232 Enlace ROB-ROS ROB CCB- CCB Link CCBLink Fuente de alimentación

4 protón x y z muón (µ) Celda de deriva td

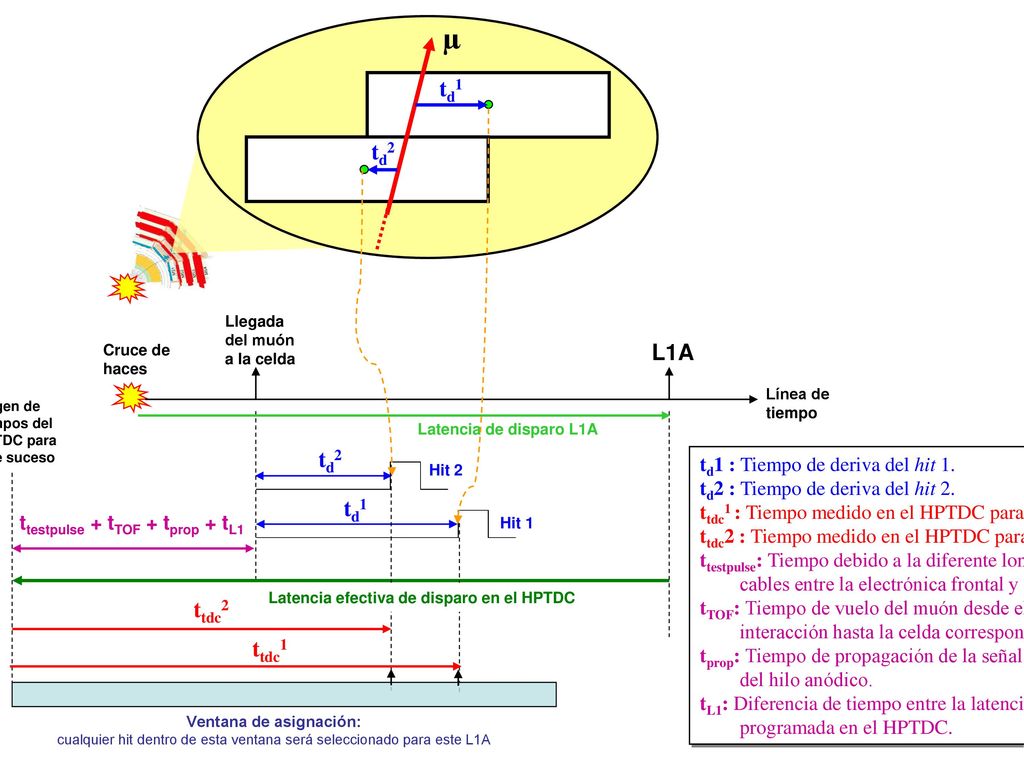

5 µ td1 td2 L1A td2 td1 ttdc2 ttdc1 td1 : Tiempo de deriva del hit 1.
Llegada del muón a la celda Cruce de haces L1A Línea de tiempo Origen de tiempos del HPTDC para este suceso Latencia de disparo L1A td2 td1 : Tiempo de deriva del hit 1. td2 : Tiempo de deriva del hit 2. ttdc1 : Tiempo medido en el HPTDC para el hit 1. ttdc2 : Tiempo medido en el HPTDC para el hit 2. ttestpulse: Tiempo debido a la diferente longitud de los cables entre la electrónica frontal y la ROB. tTOF: Tiempo de vuelo del muón desde el punto de interacción hasta la celda correspondiente. tprop: Tiempo de propagación de la señal a lo largo del hilo anódico. tL1: Diferencia de tiempo entre la latencia real y la programada en el HPTDC. Hit 2 td1 ttestpulse + tTOF + tprop + tL1 Hit 1 Latencia efectiva de disparo en el HPTDC ttdc2 ttdc1 Ventana de asignación: cualquier hit dentro de esta ventana será seleccionado para este L1A

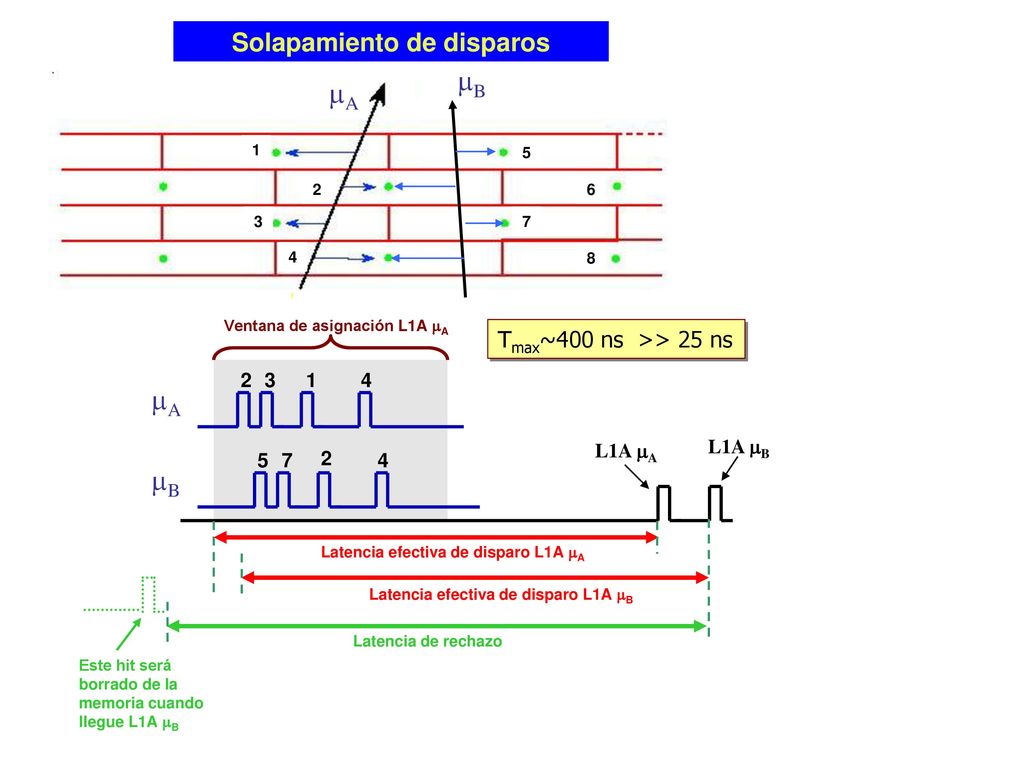

6 Solapamiento de disparos
B 1 3 2 4 5 6 7 8 A Ventana de asignación L1A A Tmax~400 ns >> 25 ns 2 3 1 4 A L1A A L1A B 5 7 2 4 B Latencia efectiva de disparo L1A A Latencia efectiva de disparo L1A B Latencia de rechazo Este hit será borrado de la memoria cuando llegue L1A B

7 Solapamiento de disparos
B 1 3 2 4 5 6 7 8 A Ventana de asignación L1A A Tmax~400 ns >> 25 ns 2 3 1 4 A L1A A L1A B 5 7 2 4 B Latencia efectiva de disparo L1A A Latencia efectiva de disparo L1A B Latencia de rechazo Este hit será borrado de la memoria cuando llegue L1A B

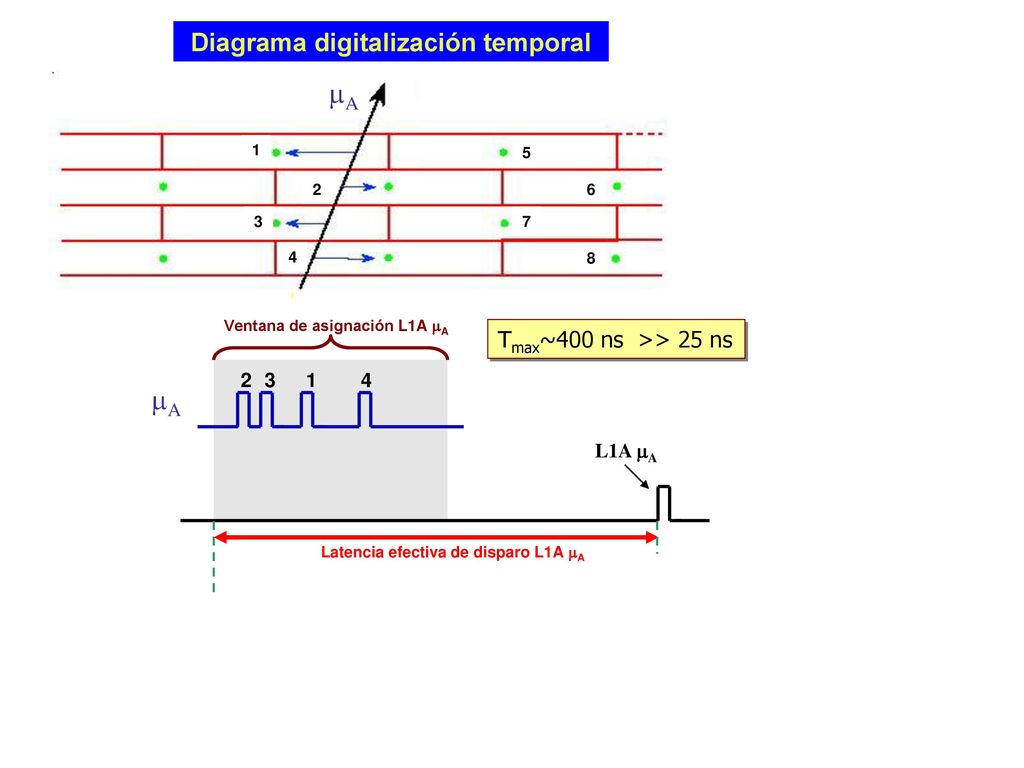

8 Diagrama digitalización temporal
1 5 2 6 3 7 4 8 Ventana de asignación L1A A Tmax~400 ns >> 25 ns 2 3 1 4 A L1A A Latencia efectiva de disparo L1A A

9 µ µ t4 t3 t2 t1 t4 t3 t2 t1 2,1 cm h=1,3 cm h = x * tg α x
Tmax = t1 - x + t2 x α = 80º

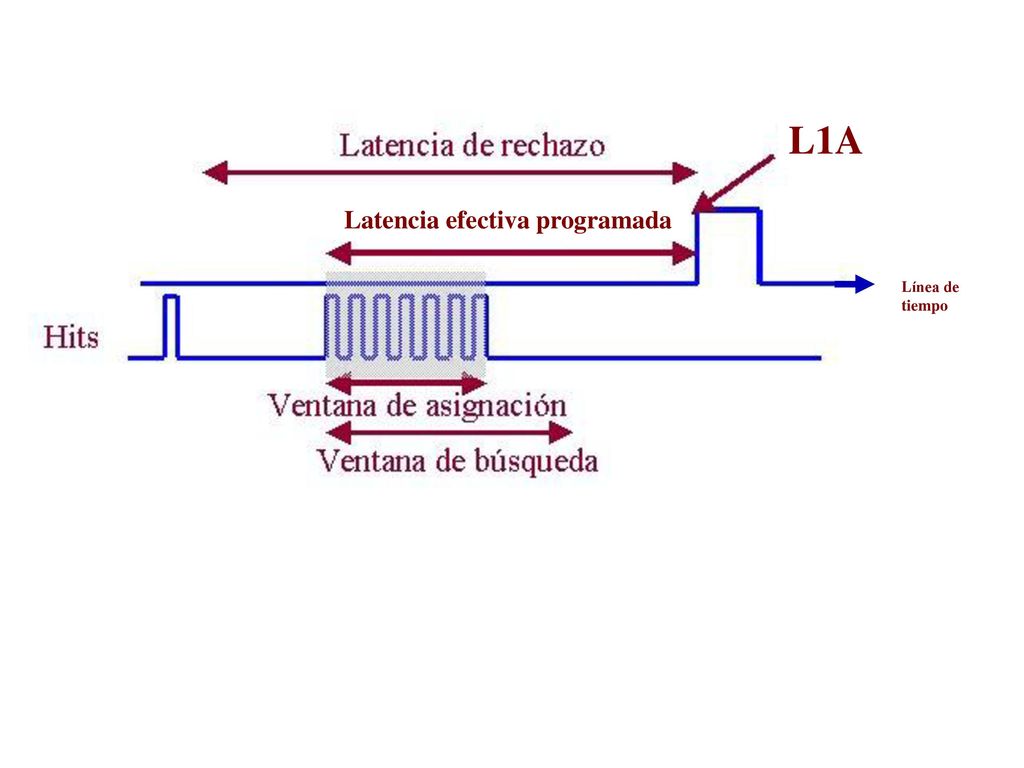

10 Latencia efectiva programada
Línea de tiempo
