SISTEMA DE ADQUISICIÓN DE DATOS PARA LA EXTENSIÓN “AMIGA” DEL OBSERVATORIO PIERRE AUGER L. Villaseñor IFM-UMSNH Reunión Auger Puebla, 30 de abril de 2008.

Presentación del tema: "SISTEMA DE ADQUISICIÓN DE DATOS PARA LA EXTENSIÓN “AMIGA” DEL OBSERVATORIO PIERRE AUGER L. Villaseñor IFM-UMSNH Reunión Auger Puebla, 30 de abril de 2008."— Transcripción de la presentación:

1 SISTEMA DE ADQUISICIÓN DE DATOS PARA LA EXTENSIÓN “AMIGA” DEL OBSERVATORIO PIERRE AUGER L. Villaseñor IFM-UMSNH Reunión Auger Puebla, 30 de abril de 2008

2 Temas BATATA (Burried Array Telescope at Auger

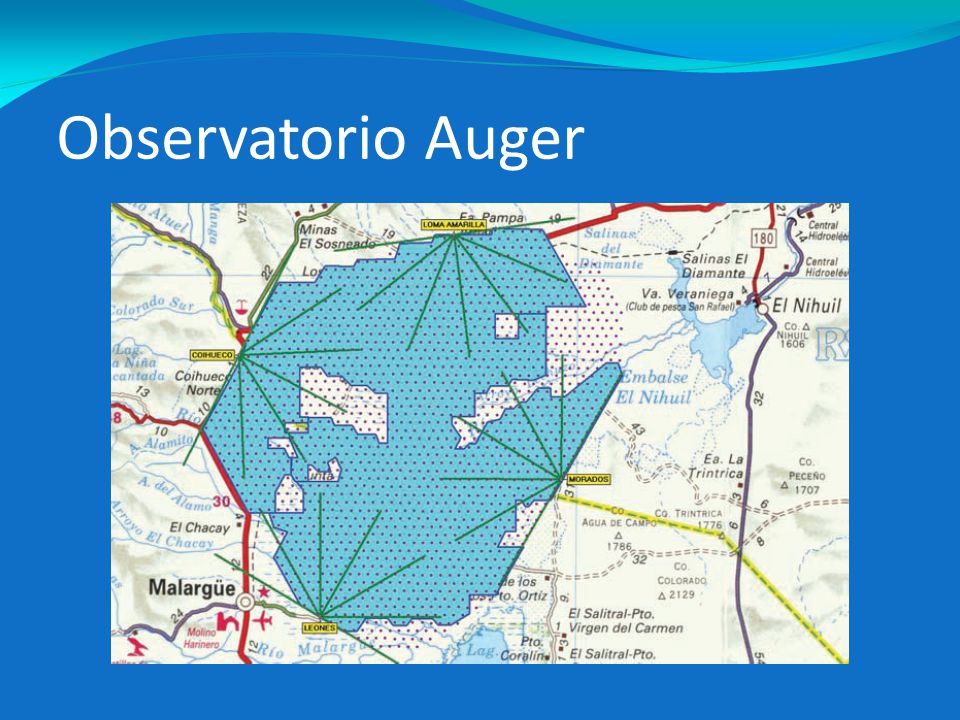

3 Observatorio Auger

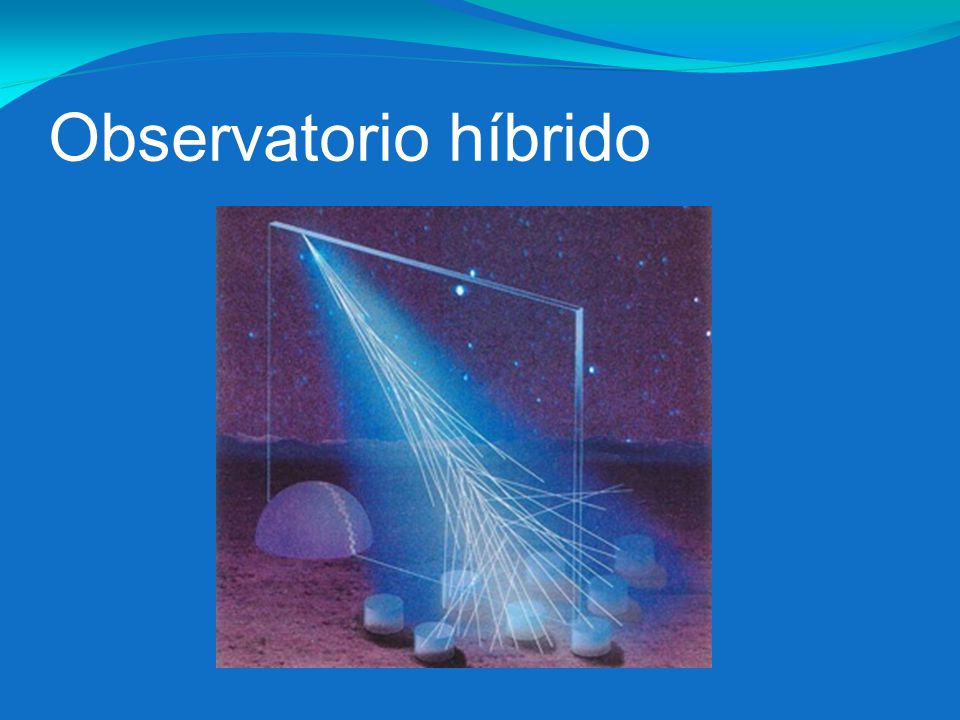

4 Observatorio híbrido

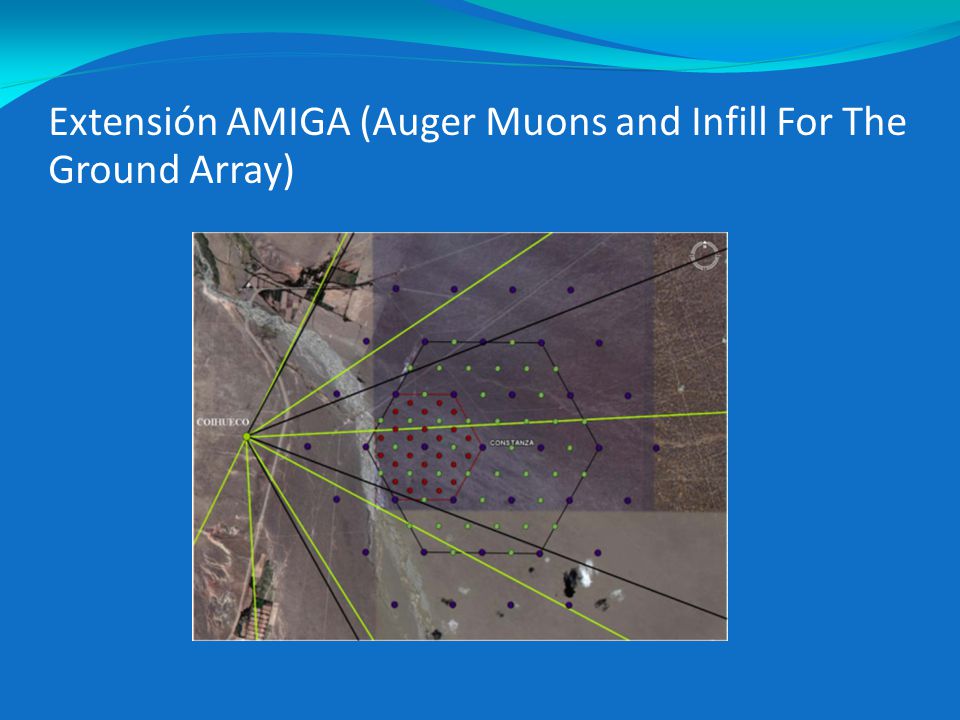

5 Extensión AMIGA (Auger Muons and Infill For The Ground Array)‏

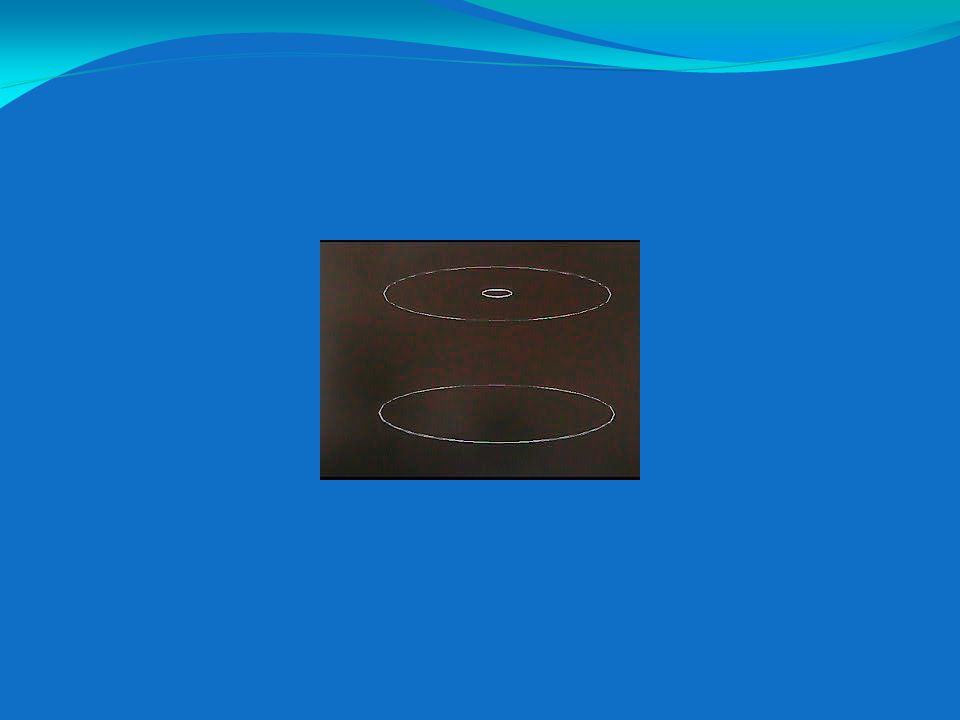

6

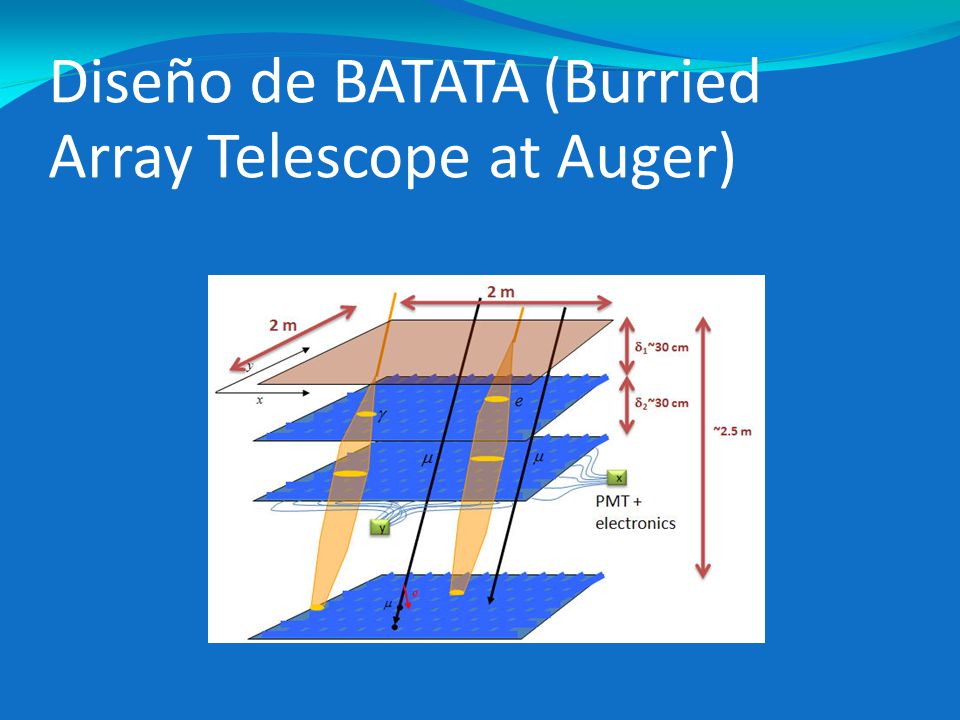

7 Diseño de BATATA (Burried Array Telescope at Auger)‏

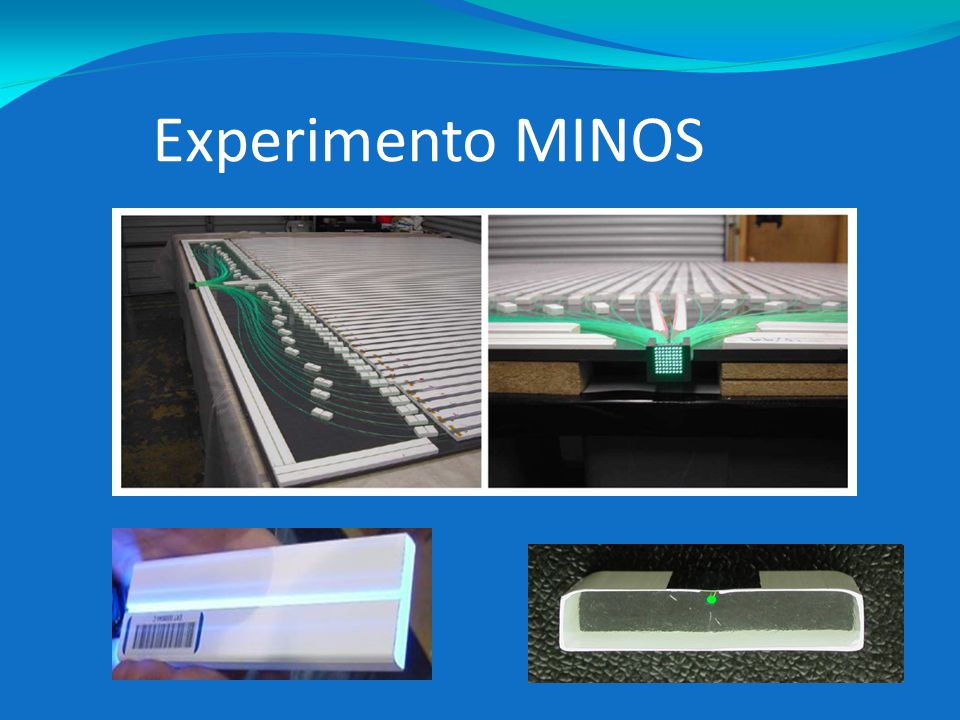

8 Experimento MINOS

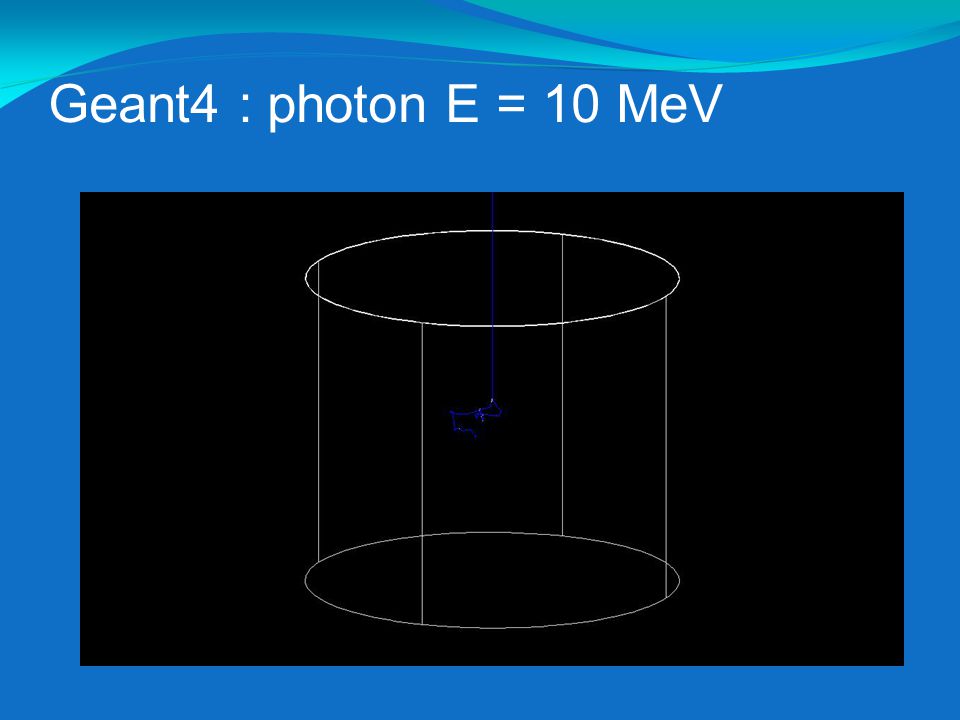

9 Geant4 : photon E = 10 MeV

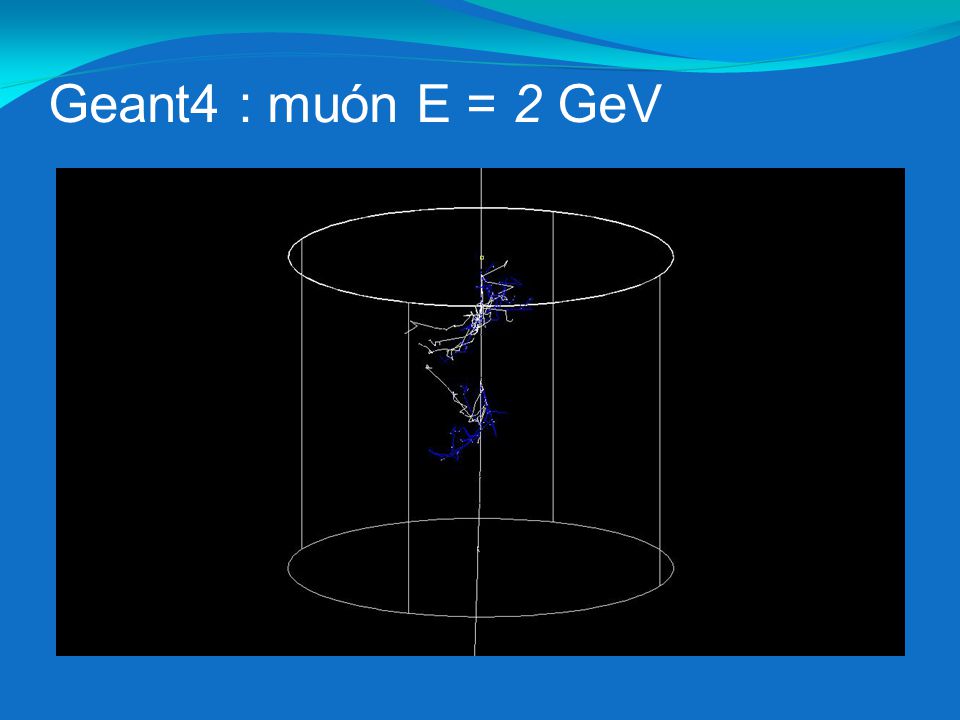

10 Geant4 : muón E = 2 GeV

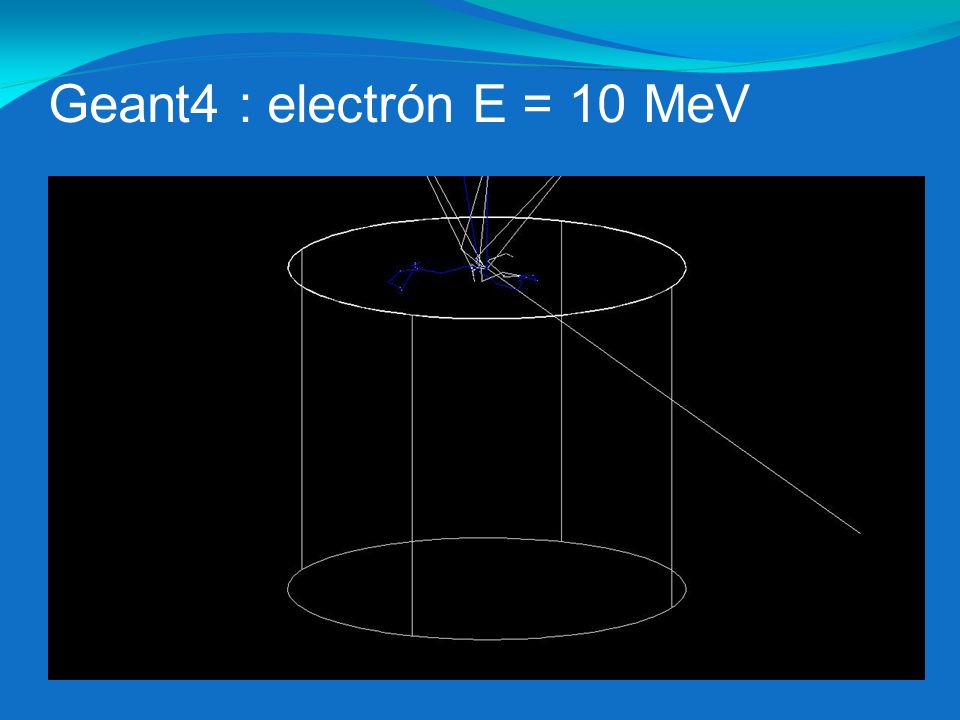

11 Geant4 : electrón E = 10 MeV

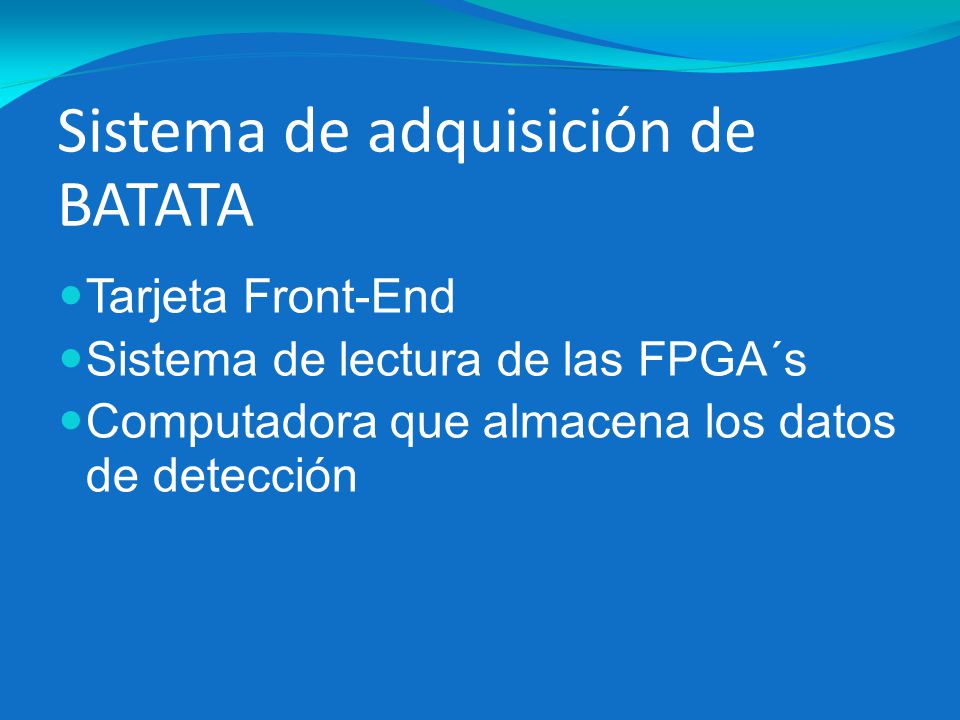

12 Sistema de adquisición de BATATA Tarjeta Front-End Sistema de lectura de las FPGA´s Computadora que almacena los datos de detección

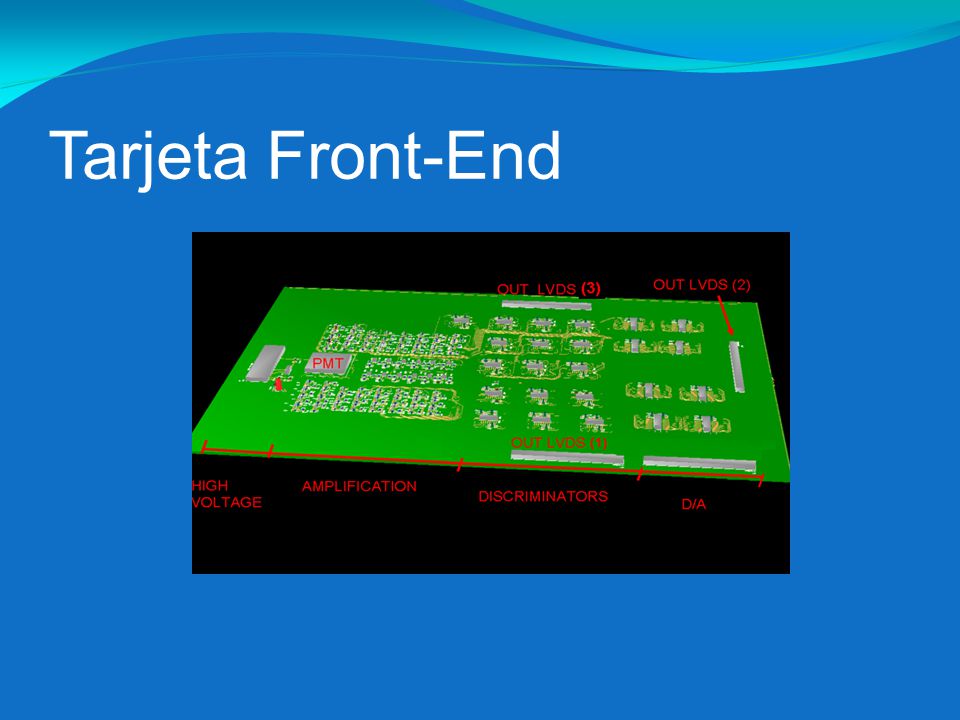

13 Tarjeta Front-End

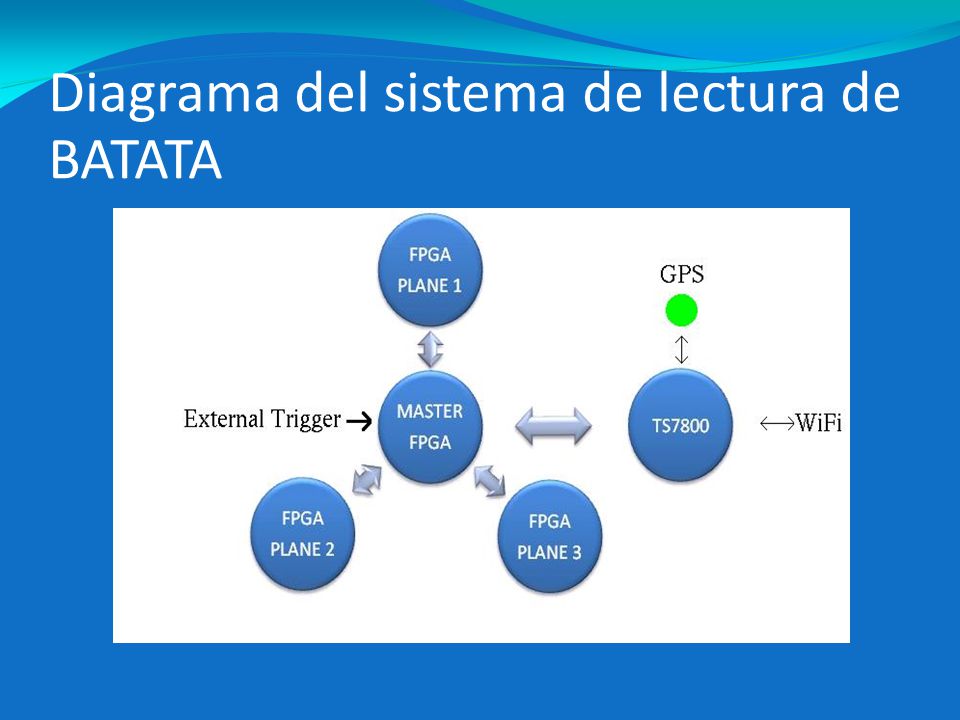

14 Diagrama del sistema de lectura de BATATA

15 Modos de disparo internos Modo 1. (X1 AND Y1) AND (X2 AND Y2) AND (X3 AND Y3)‏ Modo 2. (X1 AND Y1) AND (X2 AND Y2) AND (X3 OR Y3)‏ Modo 3. (X1 AND Y1) AND (X2 OR Y2) AND (X3 AND Y3)‏ Modo 4. (X1 AND Y1) AND (X2 OR Y2) AND (X3 OR Y3)‏ Modo 5. (X1 OR Y1) AND (X2 AND Y2) AND (X3 AND Y3)‏ Modo 6. (X1 OR Y1) AND (X2 AND Y2) AND (X3 OR Y3)‏ Modo 7. (X1 OR Y1) AND (X2 OR Y2) AND (X3 AND Y3)‏ Modo 8. (X1 OR Y1) AND (X2 OR Y2) AND (X3 OR Y3)

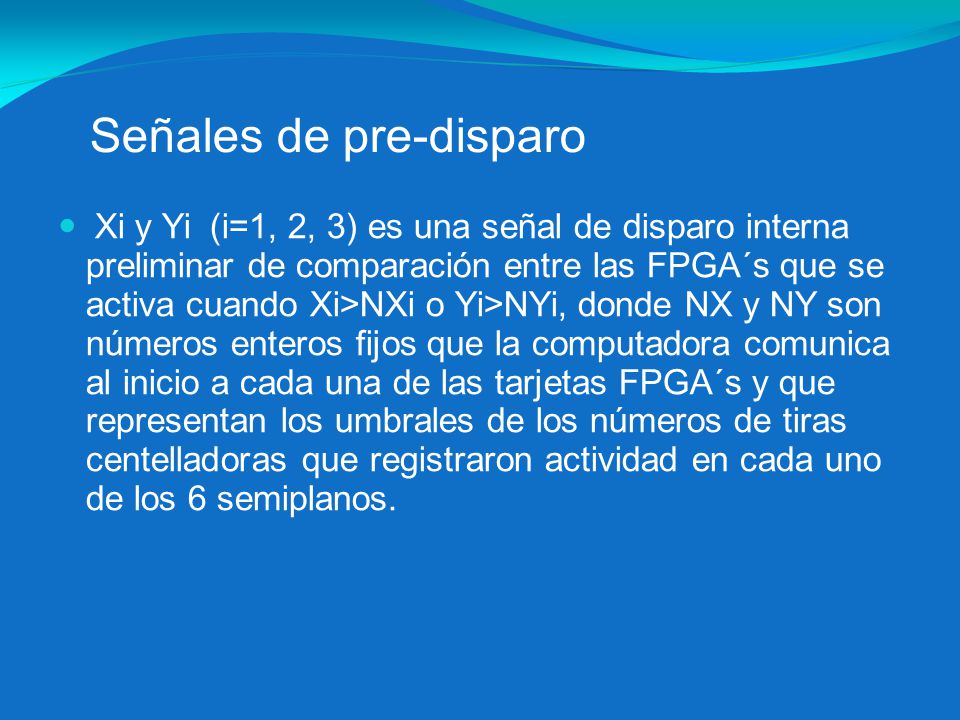

16 Xi y Yi (i=1, 2, 3) es una señal de disparo interna preliminar de comparación entre las FPGA´s que se activa cuando Xi>NXi o Yi>NYi, donde NX y NY son números enteros fijos que la computadora comunica al inicio a cada una de las tarjetas FPGA´s y que representan los umbrales de los números de tiras centelladoras que registraron actividad en cada uno de los 6 semiplanos. Señales de pre-disparo

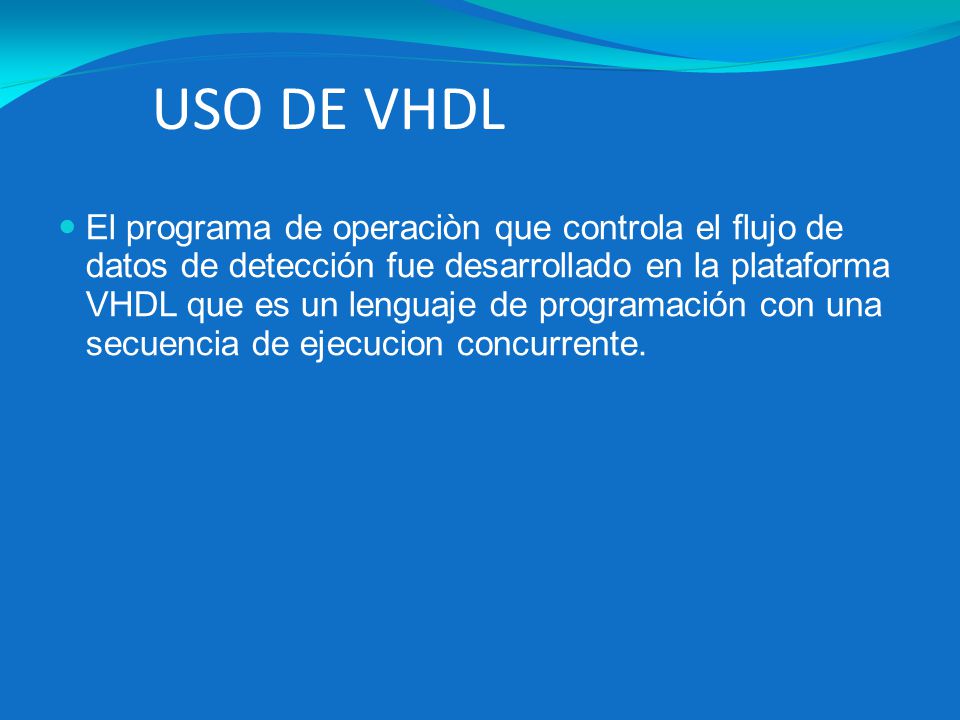

17 El programa de operaciòn que controla el flujo de datos de detección fue desarrollado en la plataforma VHDL que es un lenguaje de programación con una secuencia de ejecucion concurrente. USO DE VHDL

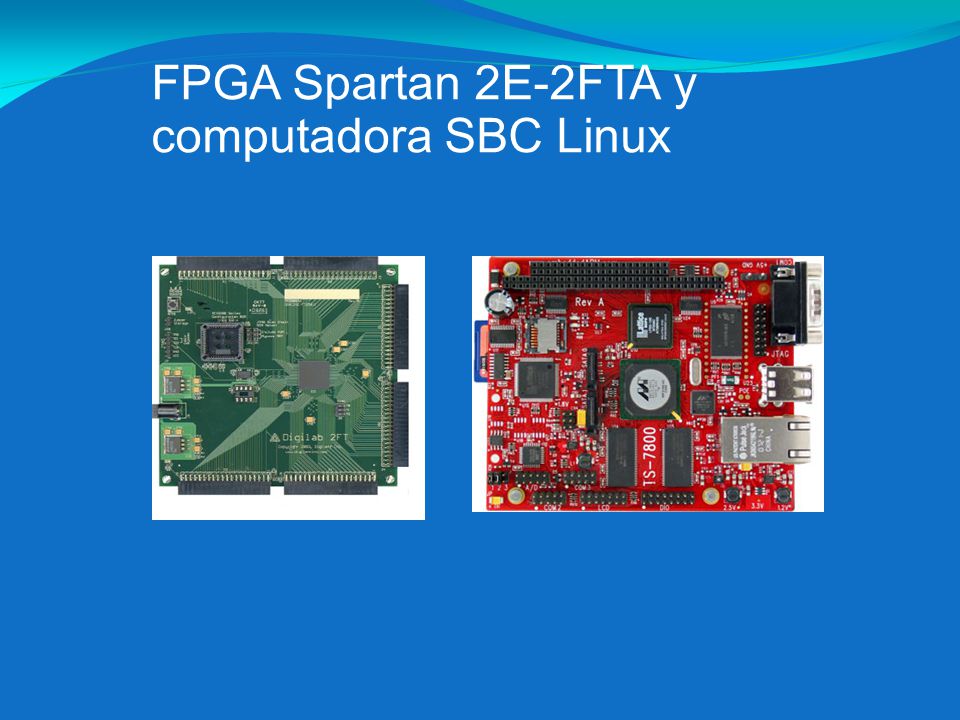

18 FPGA Spartan 2E-2FTA y computadora SBC Linux

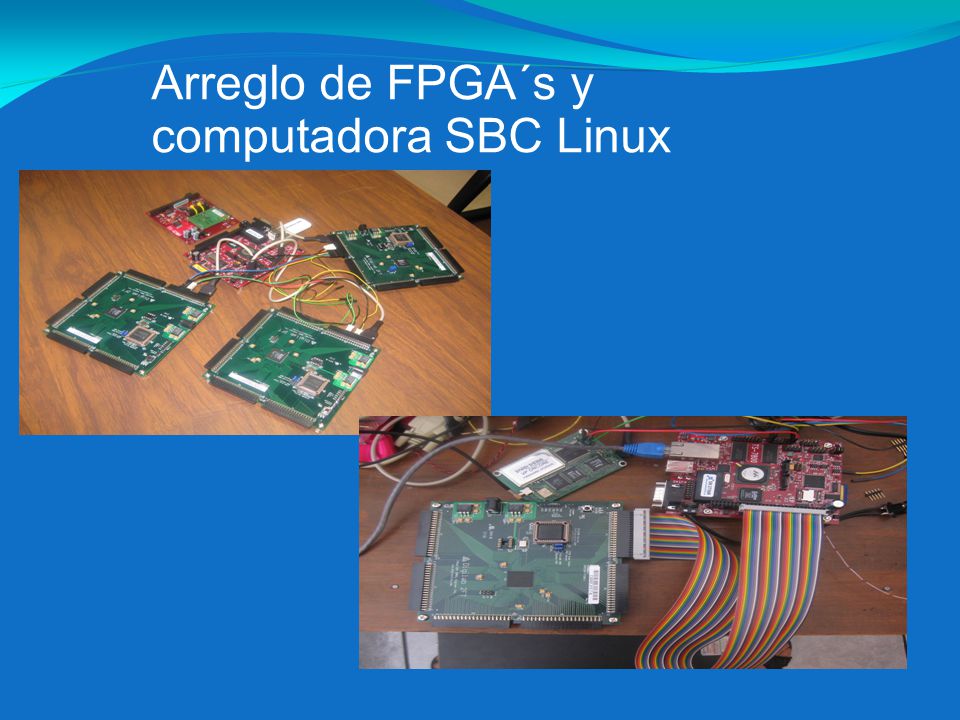

19 Arreglo de FPGA´s y computadora SBC Linux

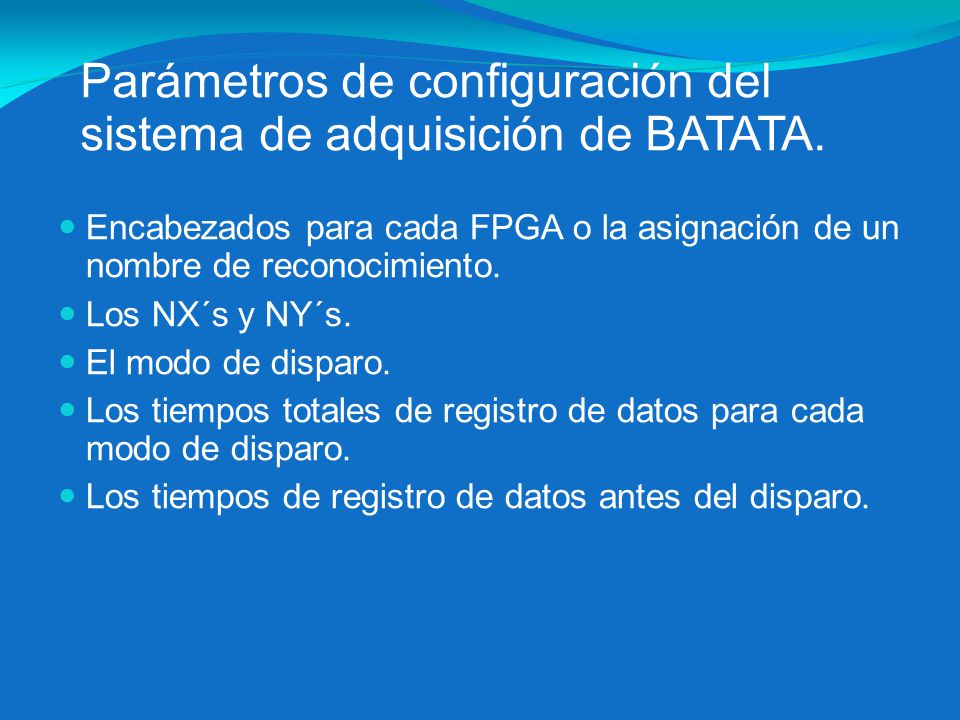

20 Encabezados para cada FPGA o la asignación de un nombre de reconocimiento. Los NX´s y NY´s. El modo de disparo. Los tiempos totales de registro de datos para cada modo de disparo. Los tiempos de registro de datos antes del disparo. Parámetros de configuración del sistema de adquisición de BATATA.

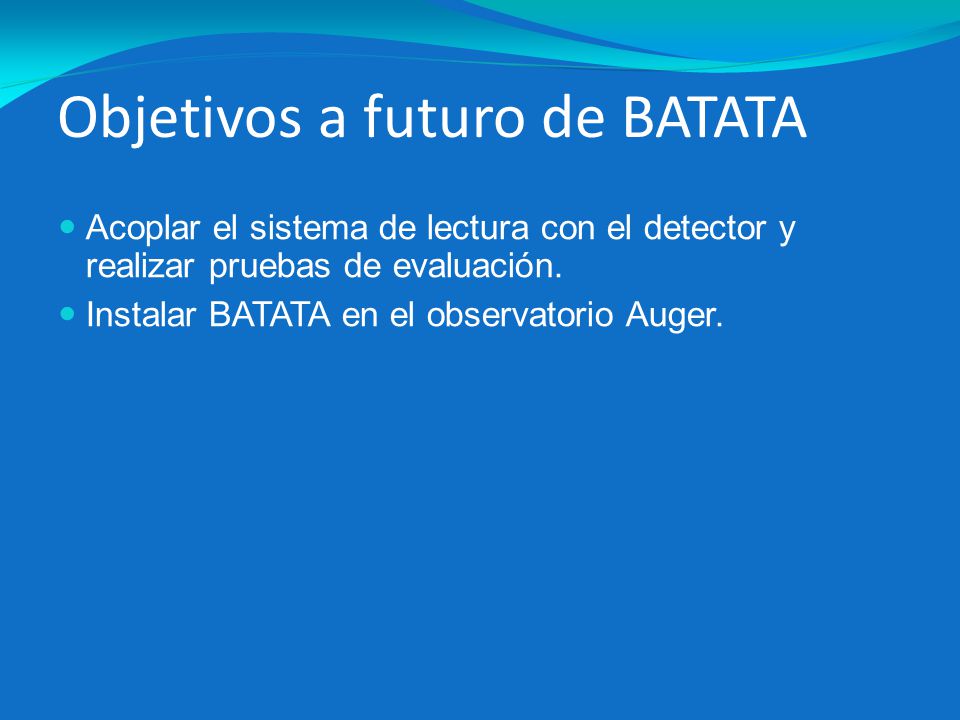

21 Acoplar el sistema de lectura con el detector y realizar pruebas de evaluación. Instalar BATATA en el observatorio Auger. Objetivos a futuro de BATATA

22

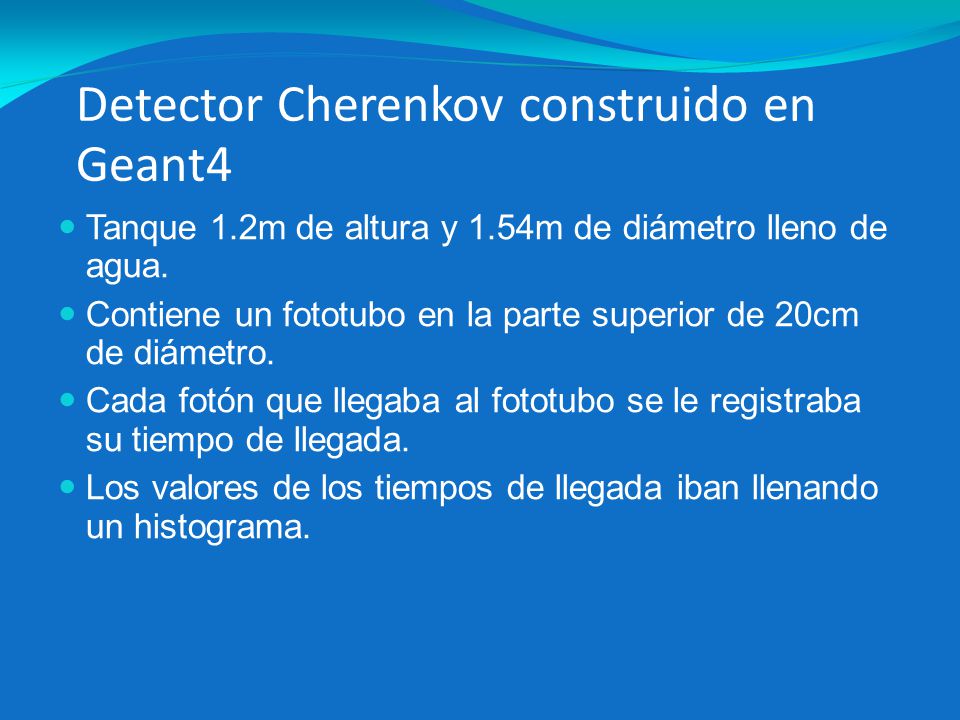

23 Detector Cherenkov construido en Geant4 Tanque 1.2m de altura y 1.54m de diámetro lleno de agua. Contiene un fototubo en la parte superior de 20cm de diámetro. Cada fotón que llegaba al fototubo se le registraba su tiempo de llegada. Los valores de los tiempos de llegada iban llenando un histograma.

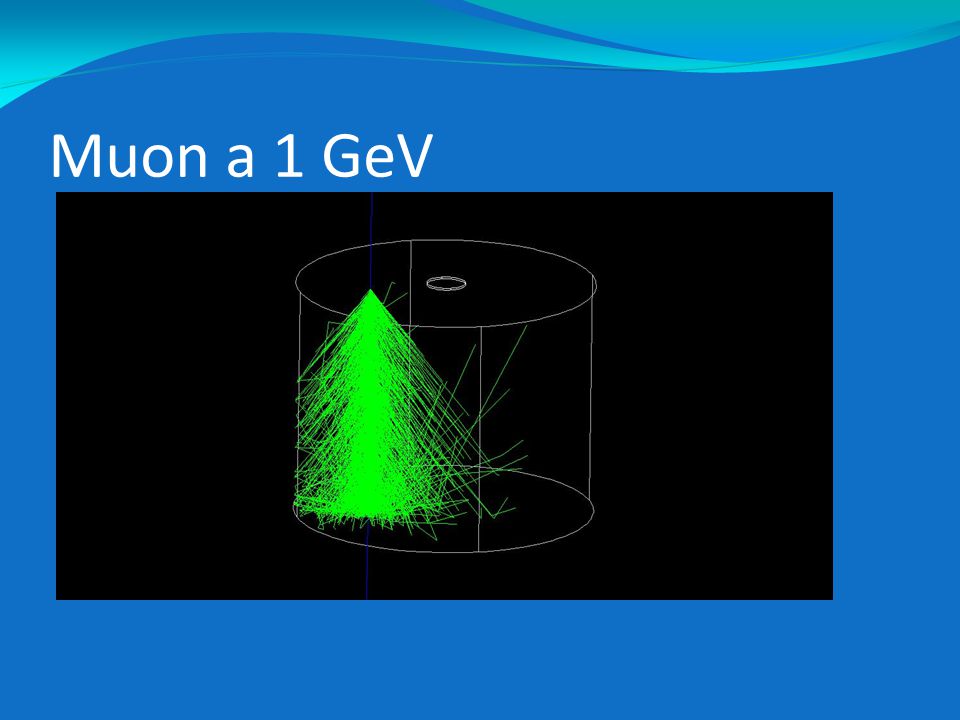

24 Muon a 1 GeV

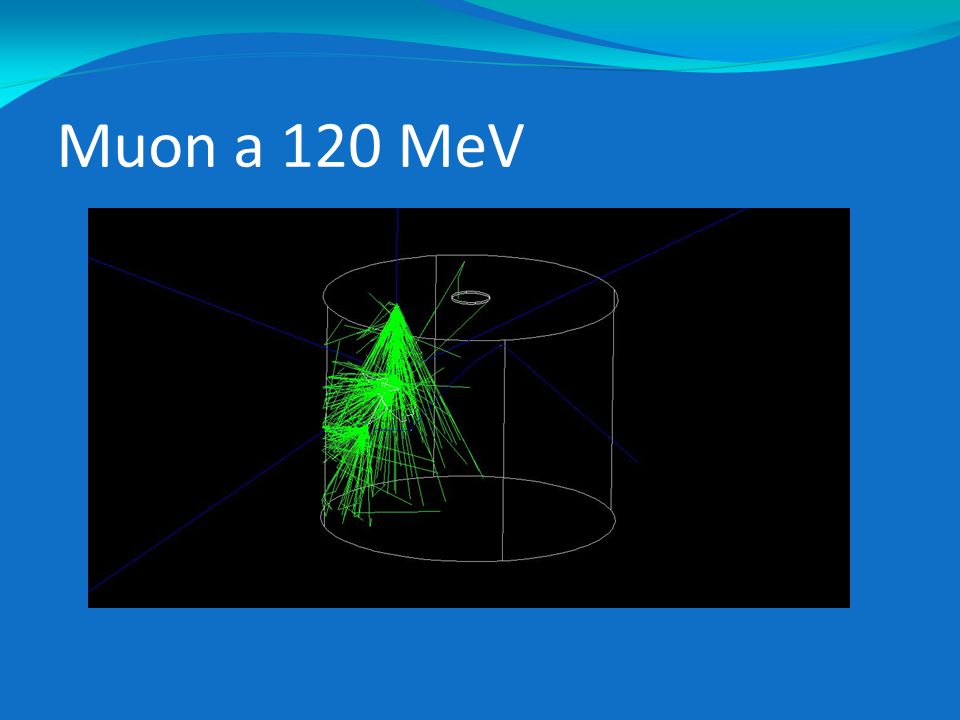

25 Muon a 120 MeV

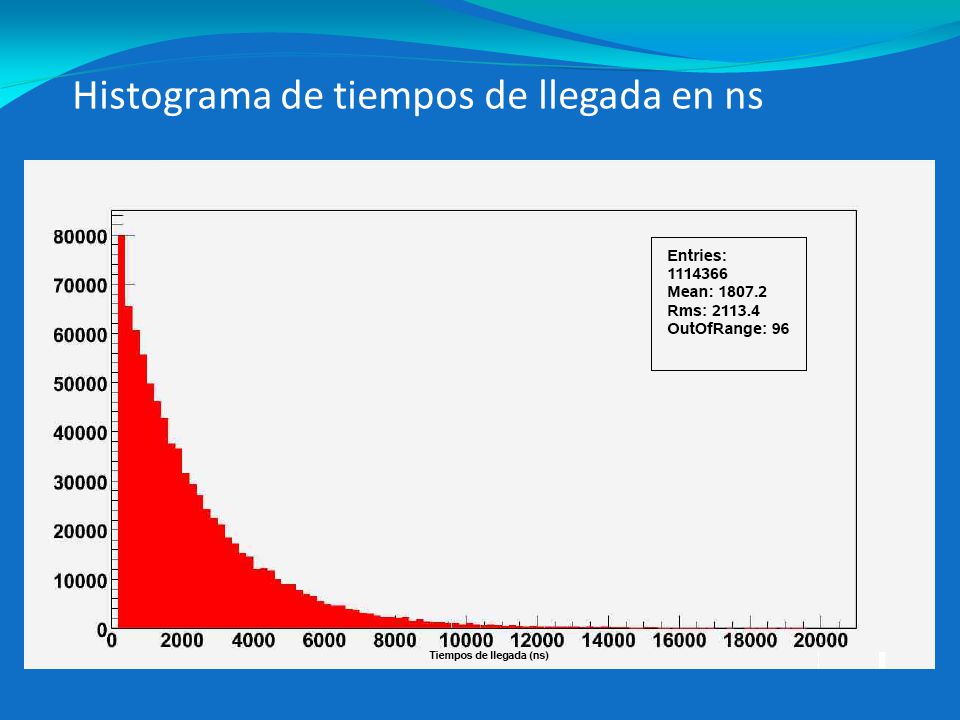

26 Histograma de tiempos de llegada en ns

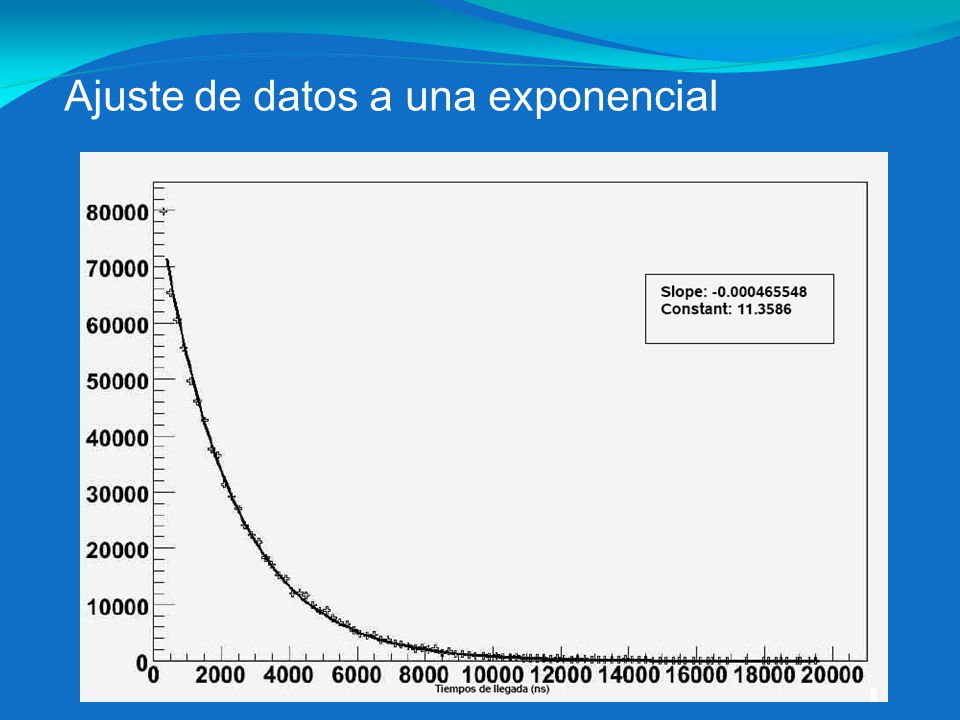

27 Ajuste de datos a una exponencial
