SISTEMA DE ADQUISICIÓN DE DATOS PARA LA EXTENSIÓN “AMIGA” DEL OBSERVATORIO PIERRE AUGER L. Villaseñor IFM-UMSNH Reunión Auger Puebla, 30 de abril de 2008.

Presentación del tema: "SISTEMA DE ADQUISICIÓN DE DATOS PARA LA EXTENSIÓN “AMIGA” DEL OBSERVATORIO PIERRE AUGER L. Villaseñor IFM-UMSNH Reunión Auger Puebla, 30 de abril de 2008."— Transcripción de la presentación:

1 SISTEMA DE ADQUISICIÓN DE DATOS PARA LA EXTENSIÓN “AMIGA” DEL OBSERVATORIO PIERRE AUGER L. Villaseñor IFM-UMSNH Reunión Auger Puebla, 30 de abril de 2008

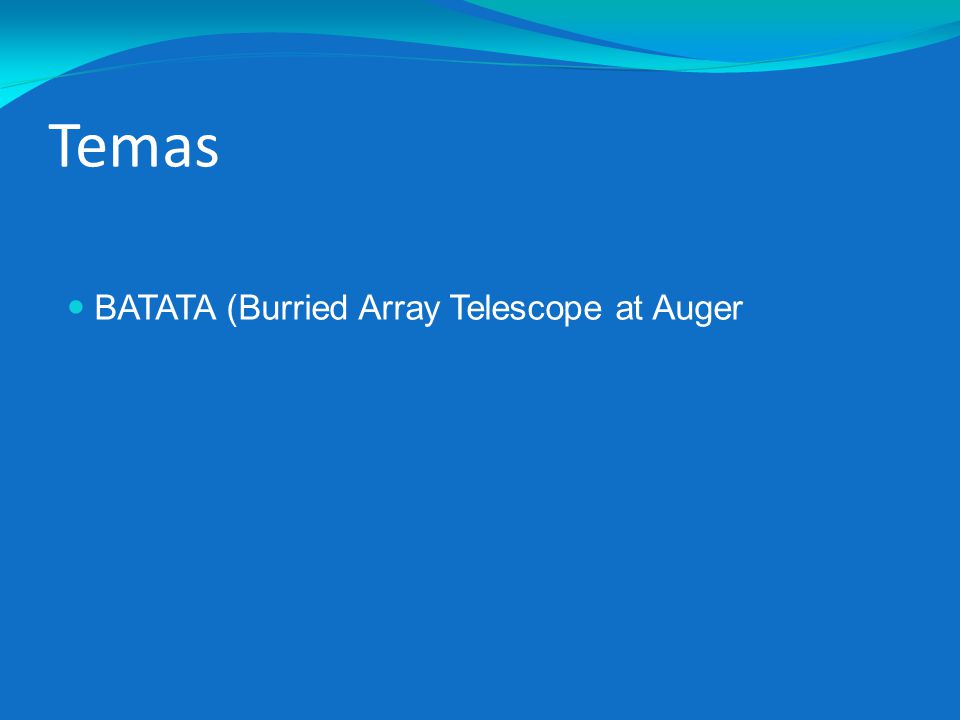

2 Temas BATATA (Burried Array Telescope at Auger

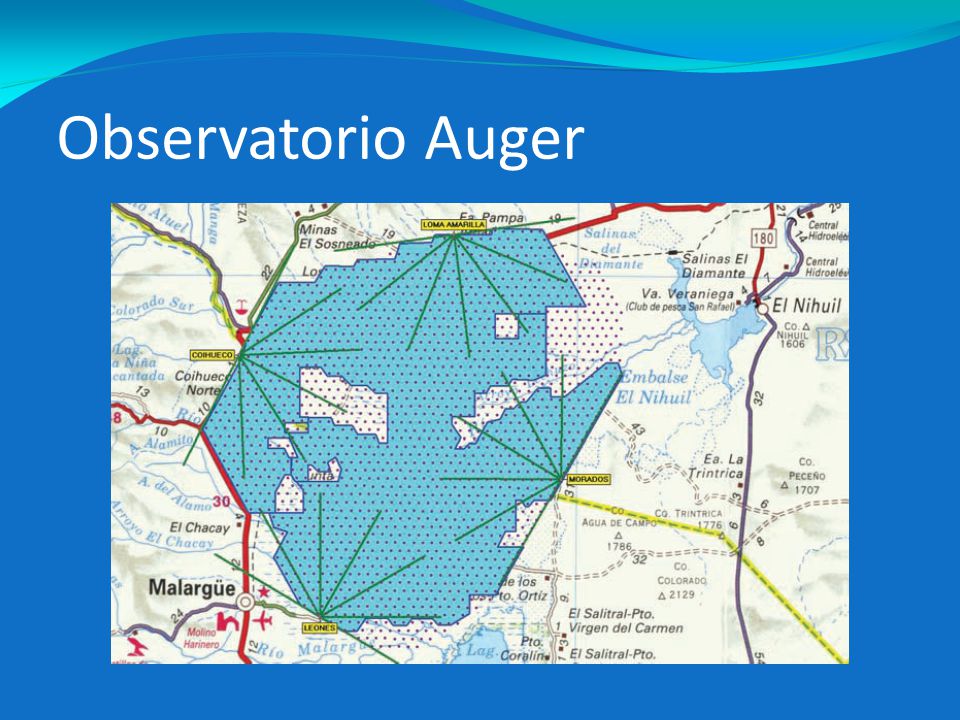

3 Observatorio Auger

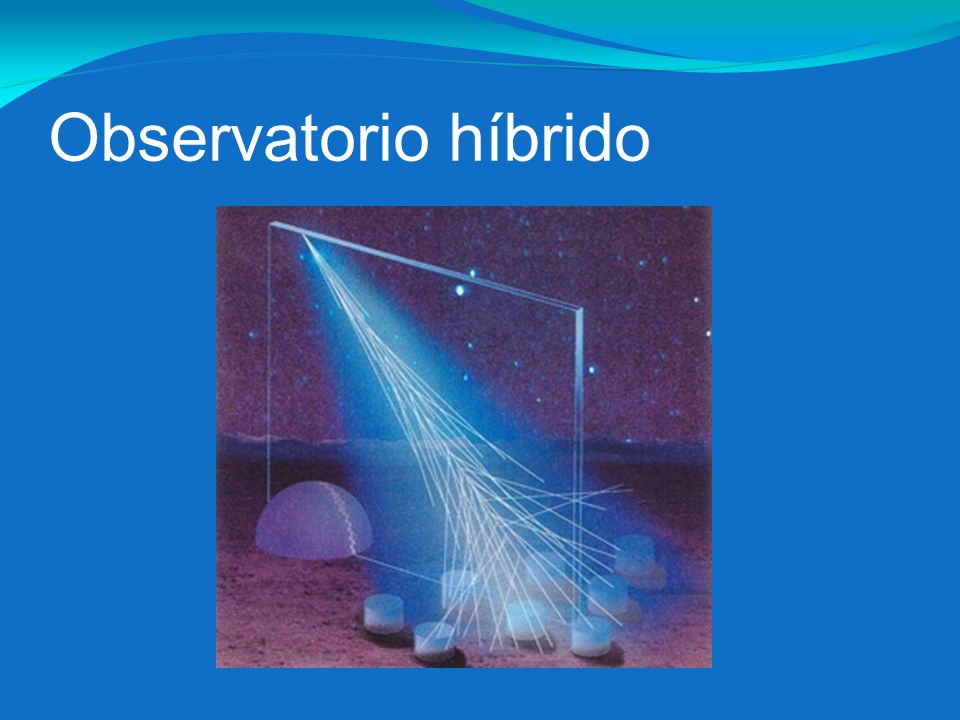

4 Observatorio híbrido

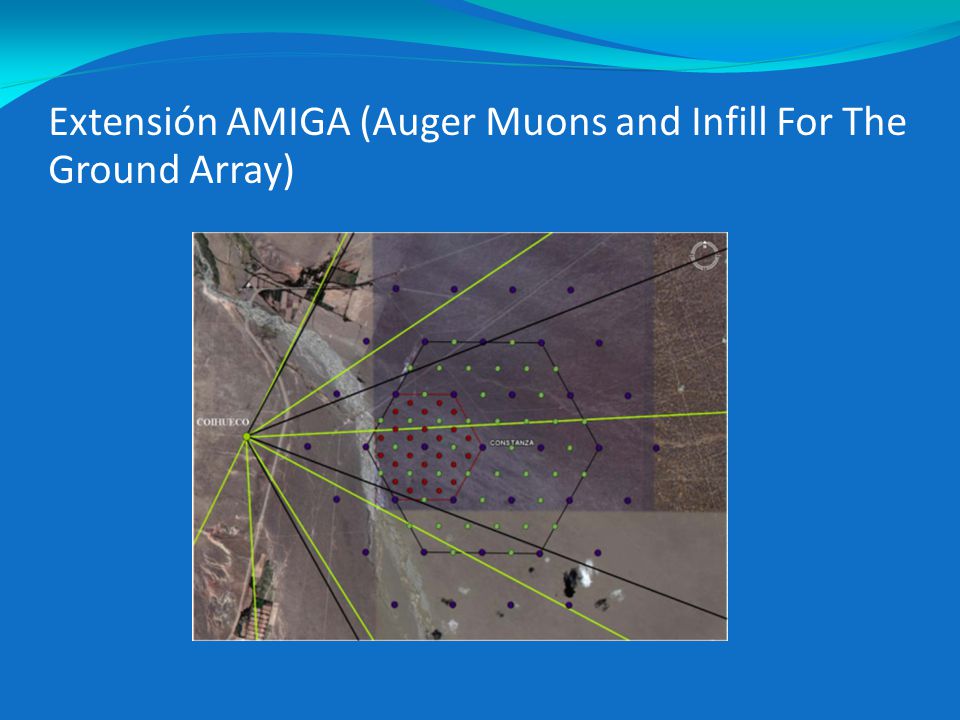

5 Extensión AMIGA (Auger Muons and Infill For The Ground Array)‏

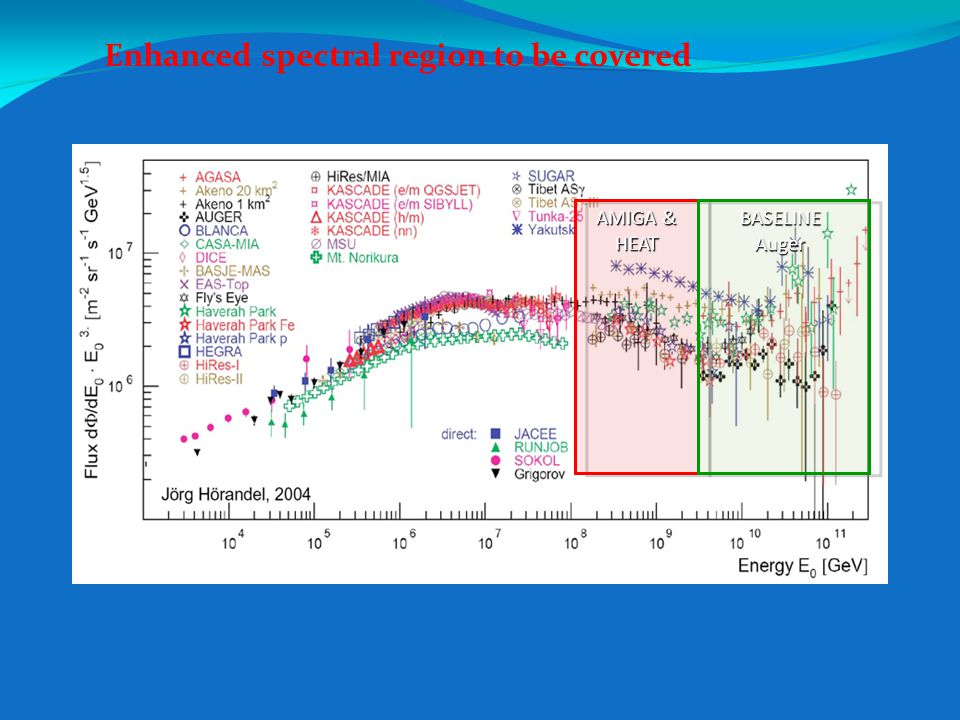

6 AMIGA & HEAT BASELINE Auger Enhanced spectral region to be covered

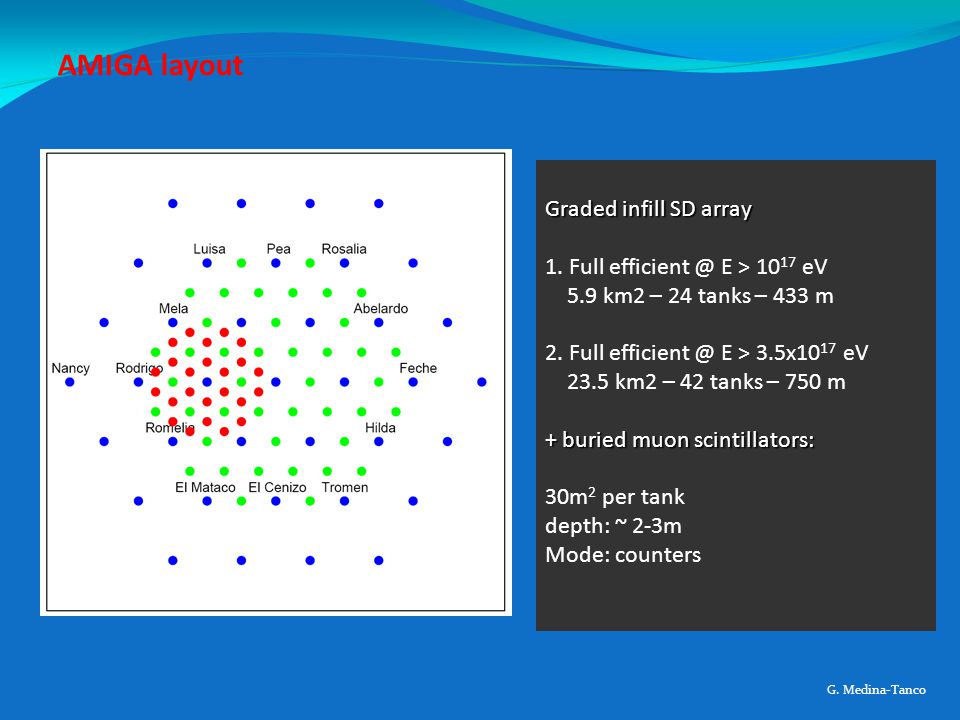

7 AMIGA layout Graded infill SD array 1. Full efficient @ E > 10 17 eV 5.9 km2 – 24 tanks – 433 m 2. Full efficient @ E > 3.5x10 17 eV 23.5 km2 – 42 tanks – 750 m + buried muon scintillators: 30m 2 per tank depth: ~ 2-3m Mode: counters G. Medina-Tanco

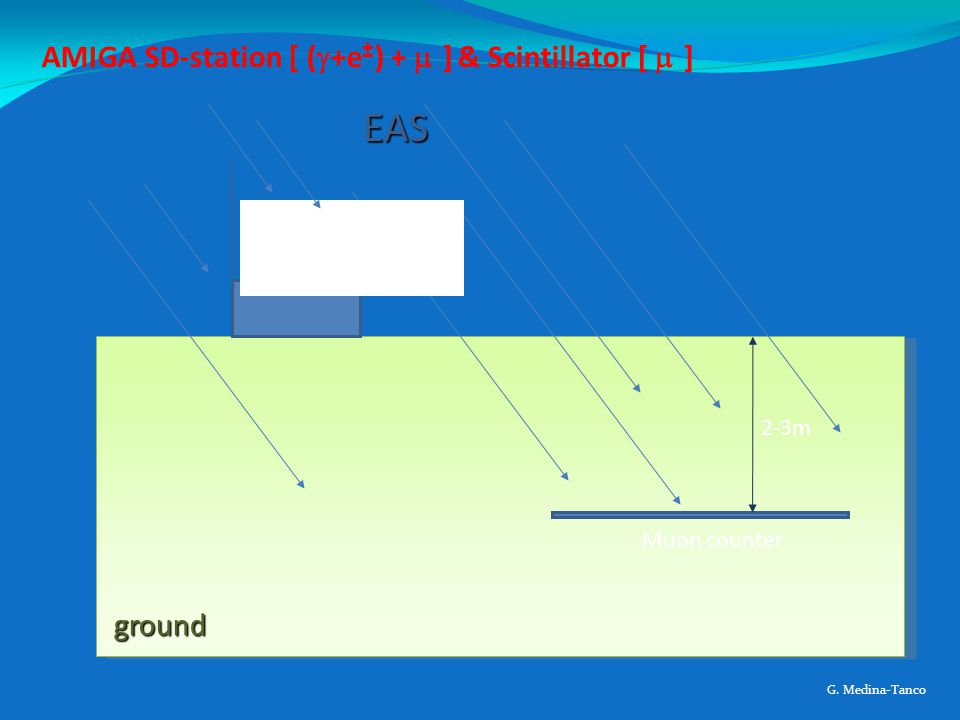

8 AMIGA SD-station [ (  +e ± ) +  ] & Scintillator [  ] 2-3m Muon counter Regular Auger water Cerenkov tankEASground G. Medina-Tanco

9

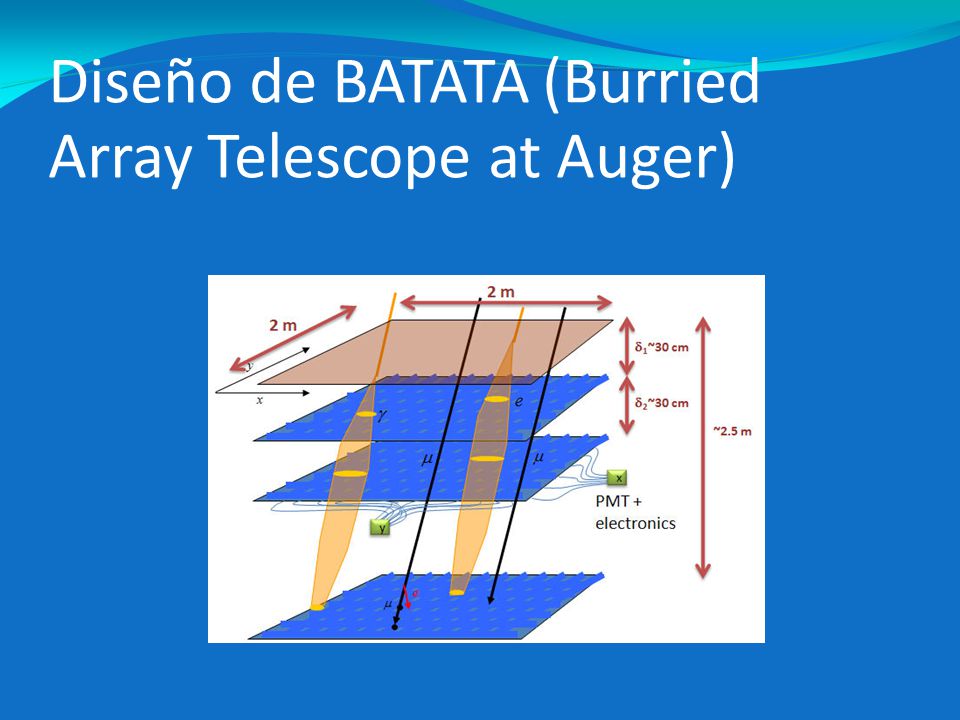

10 Diseño de BATATA (Burried Array Telescope at Auger)‏

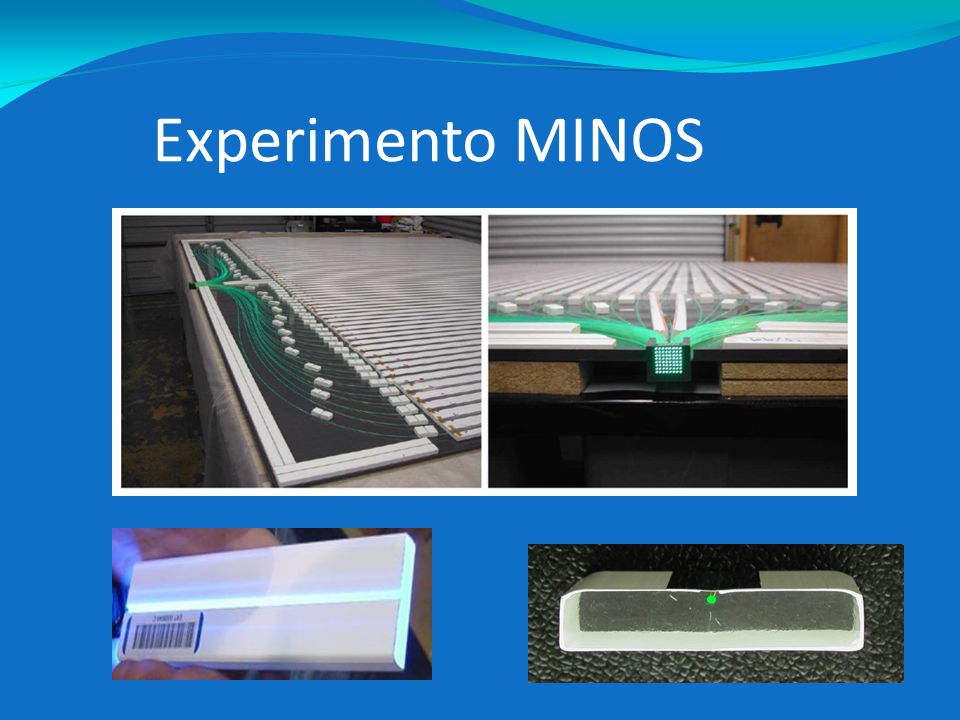

11 Experimento MINOS

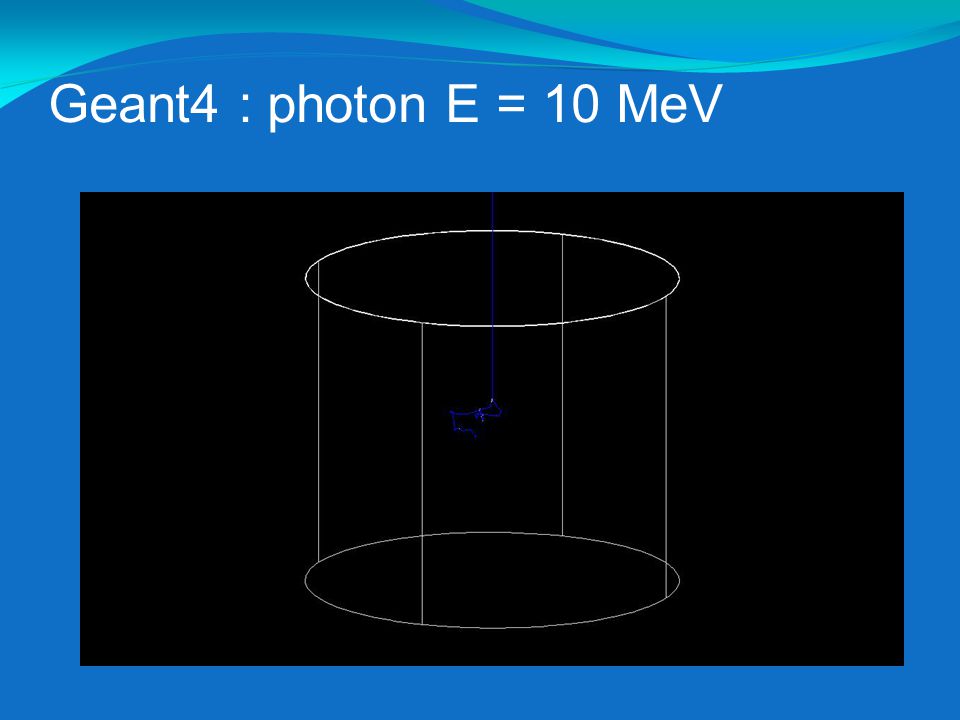

12 Geant4 : photon E = 10 MeV

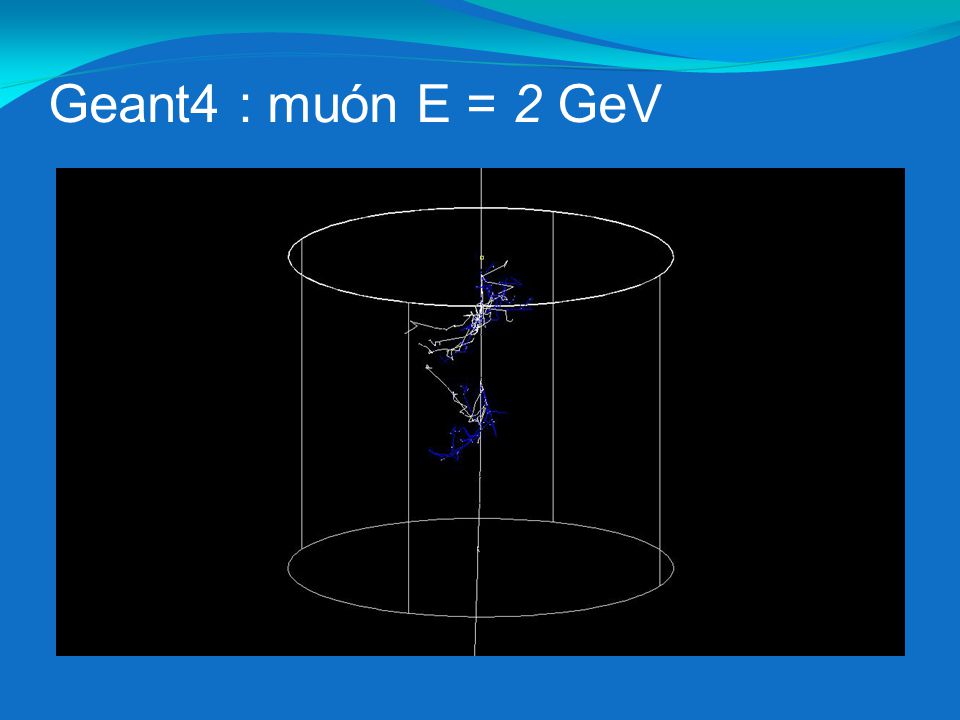

13 Geant4 : muón E = 2 GeV

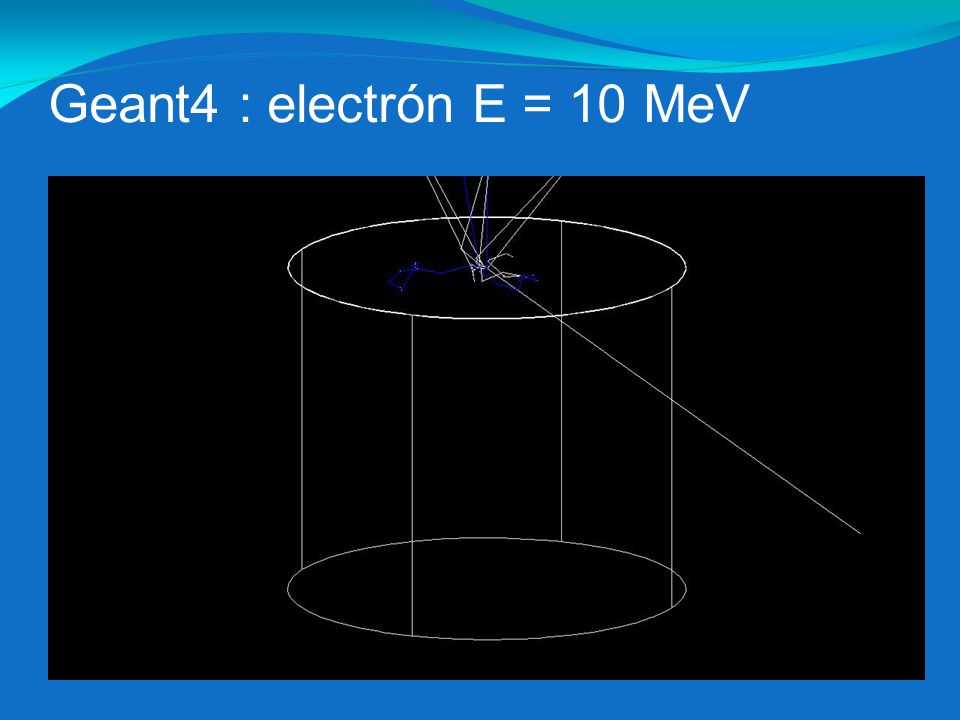

14 Geant4 : electrón E = 10 MeV

15 Sistema de adquisición de BATATA Tarjeta Front-End Sistema de lectura de las FPGA´s Computadora que almacena los datos de detección

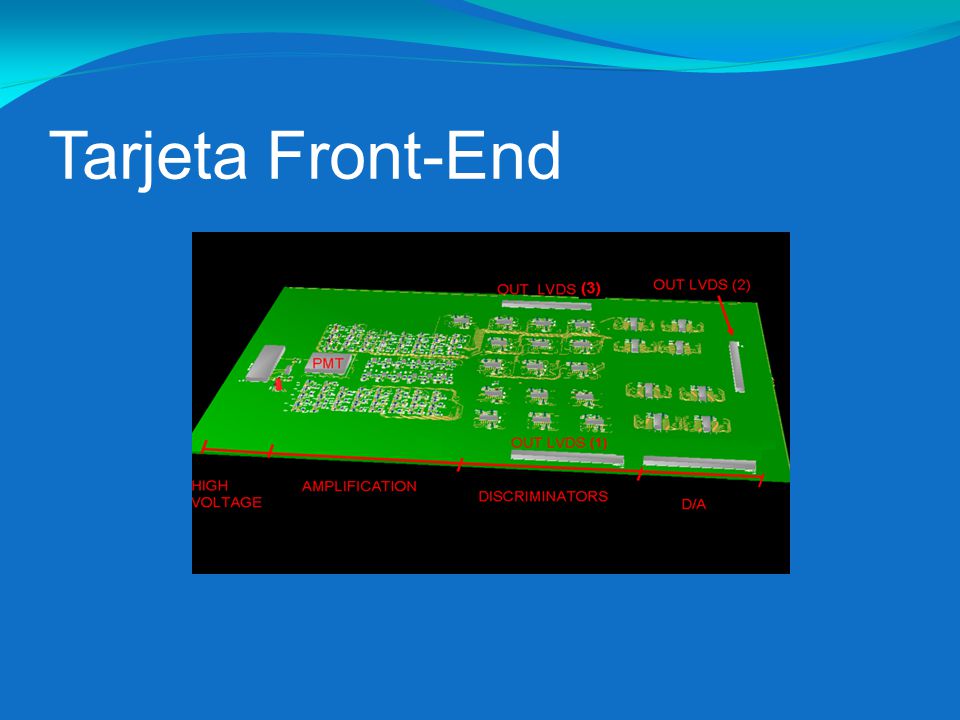

16 Tarjeta Front-End

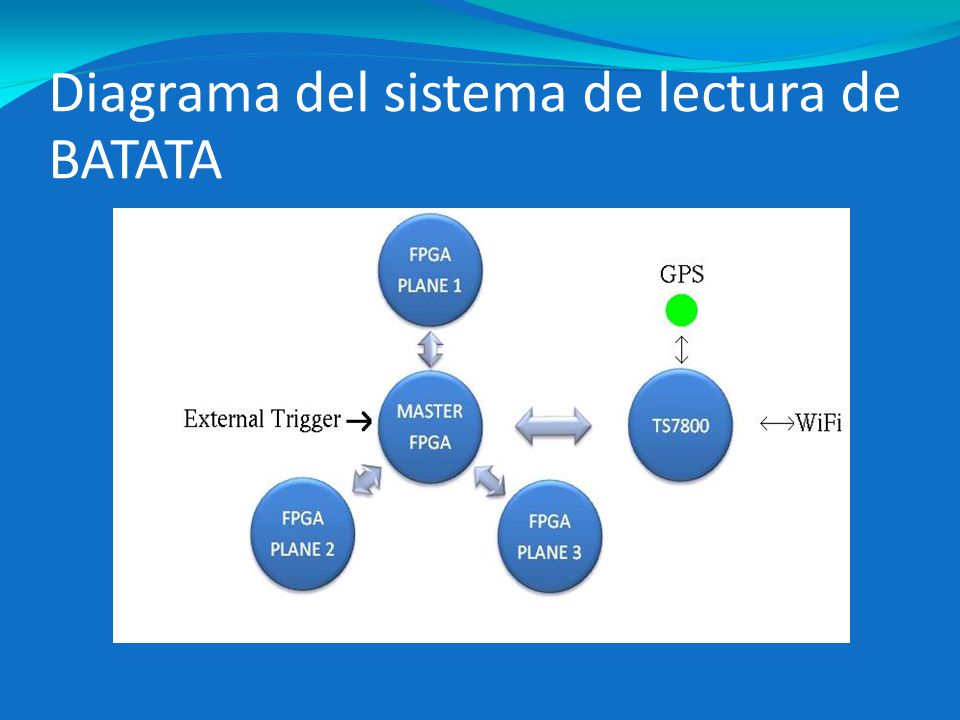

17 Diagrama del sistema de lectura de BATATA

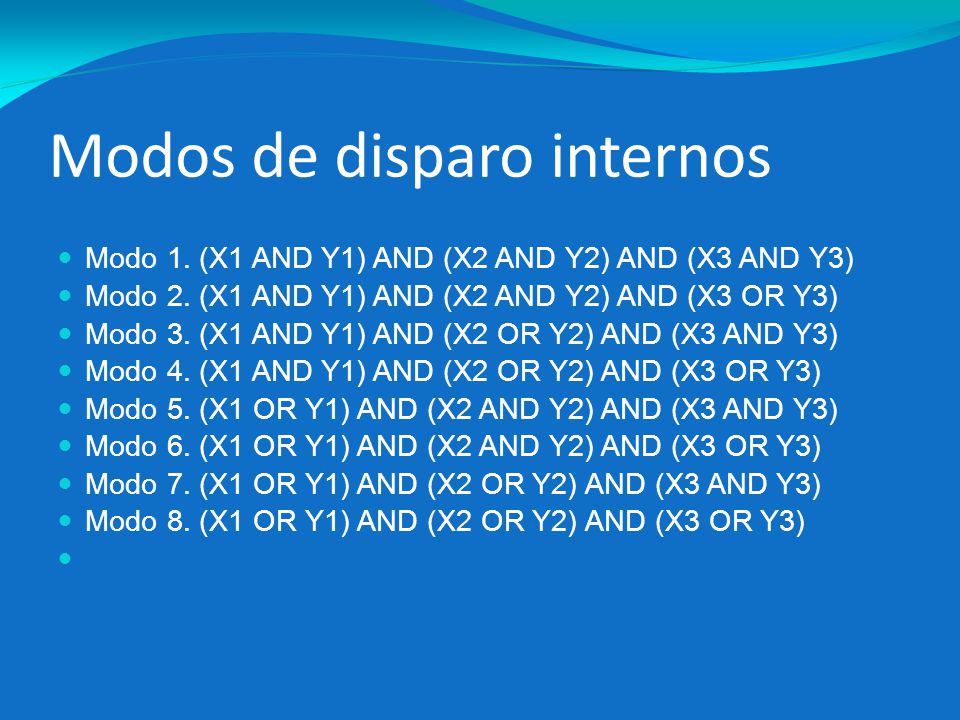

18 Modos de disparo internos Modo 1. (X1 AND Y1) AND (X2 AND Y2) AND (X3 AND Y3)‏ Modo 2. (X1 AND Y1) AND (X2 AND Y2) AND (X3 OR Y3)‏ Modo 3. (X1 AND Y1) AND (X2 OR Y2) AND (X3 AND Y3)‏ Modo 4. (X1 AND Y1) AND (X2 OR Y2) AND (X3 OR Y3)‏ Modo 5. (X1 OR Y1) AND (X2 AND Y2) AND (X3 AND Y3)‏ Modo 6. (X1 OR Y1) AND (X2 AND Y2) AND (X3 OR Y3)‏ Modo 7. (X1 OR Y1) AND (X2 OR Y2) AND (X3 AND Y3)‏ Modo 8. (X1 OR Y1) AND (X2 OR Y2) AND (X3 OR Y3)

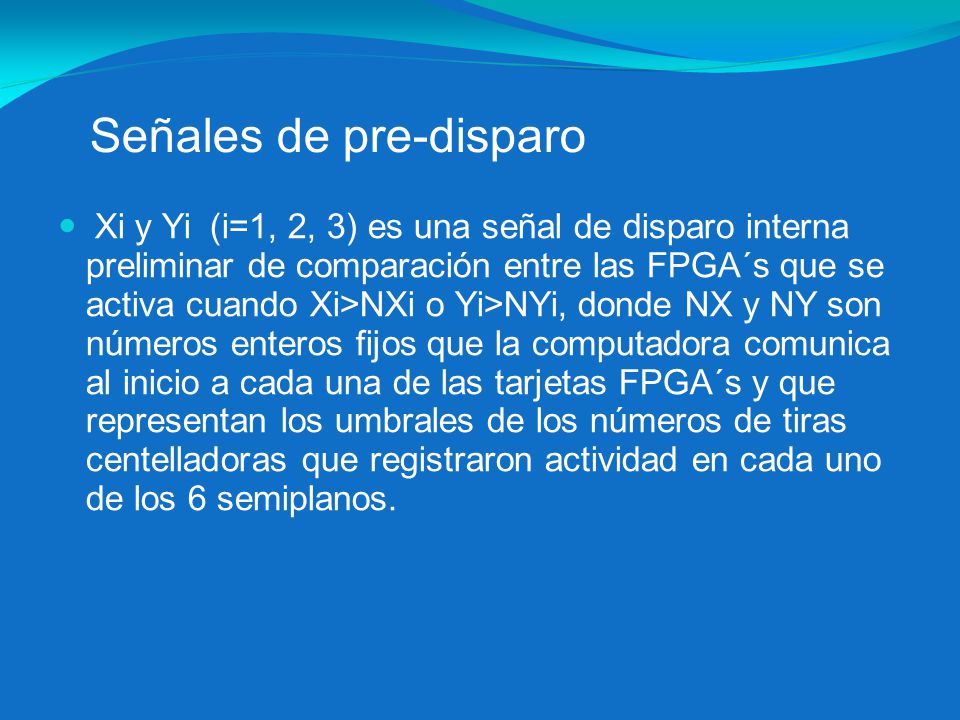

19 Xi y Yi (i=1, 2, 3) es una señal de disparo interna preliminar de comparación entre las FPGA´s que se activa cuando Xi>NXi o Yi>NYi, donde NX y NY son números enteros fijos que la computadora comunica al inicio a cada una de las tarjetas FPGA´s y que representan los umbrales de los números de tiras centelladoras que registraron actividad en cada uno de los 6 semiplanos. Señales de pre-disparo

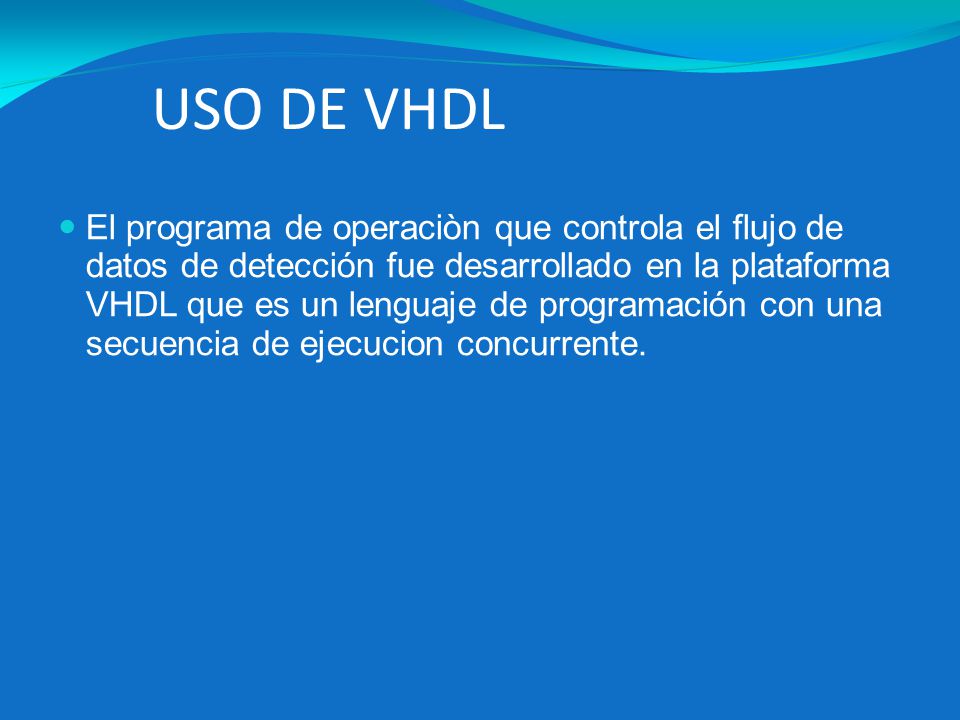

20 El programa de operaciòn que controla el flujo de datos de detección fue desarrollado en la plataforma VHDL que es un lenguaje de programación con una secuencia de ejecucion concurrente. USO DE VHDL

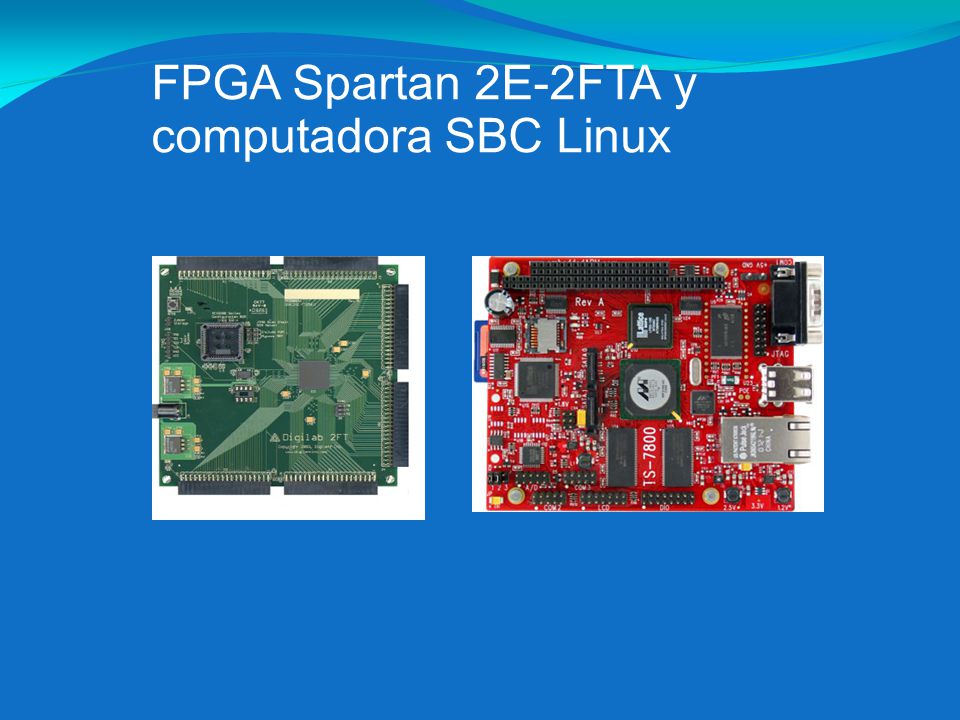

21 FPGA Spartan 2E-2FTA y computadora SBC Linux

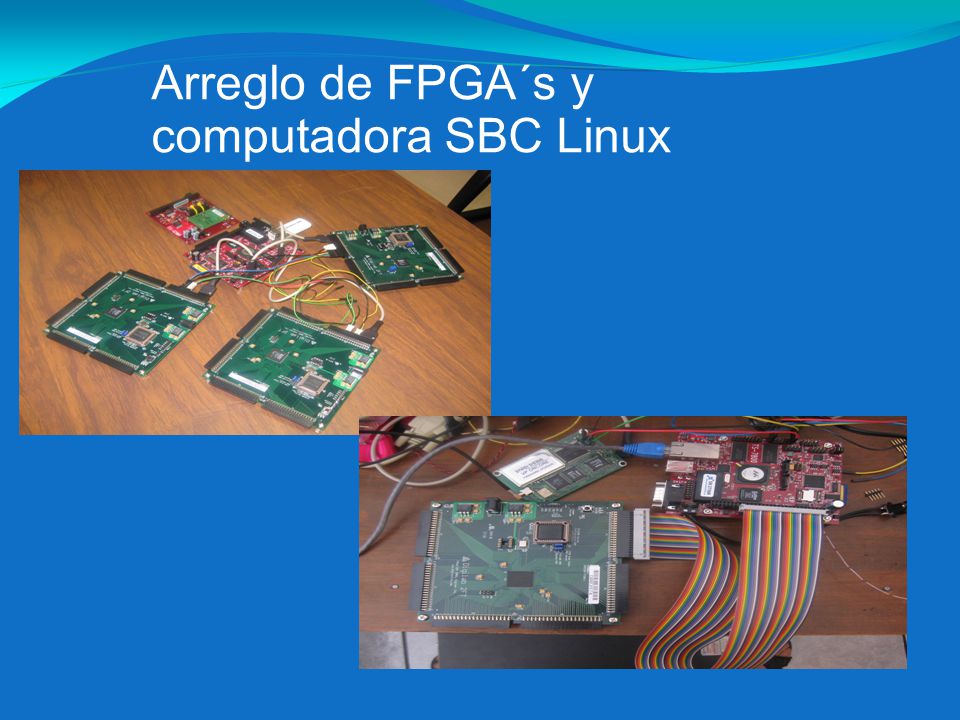

22 Arreglo de FPGA´s y computadora SBC Linux

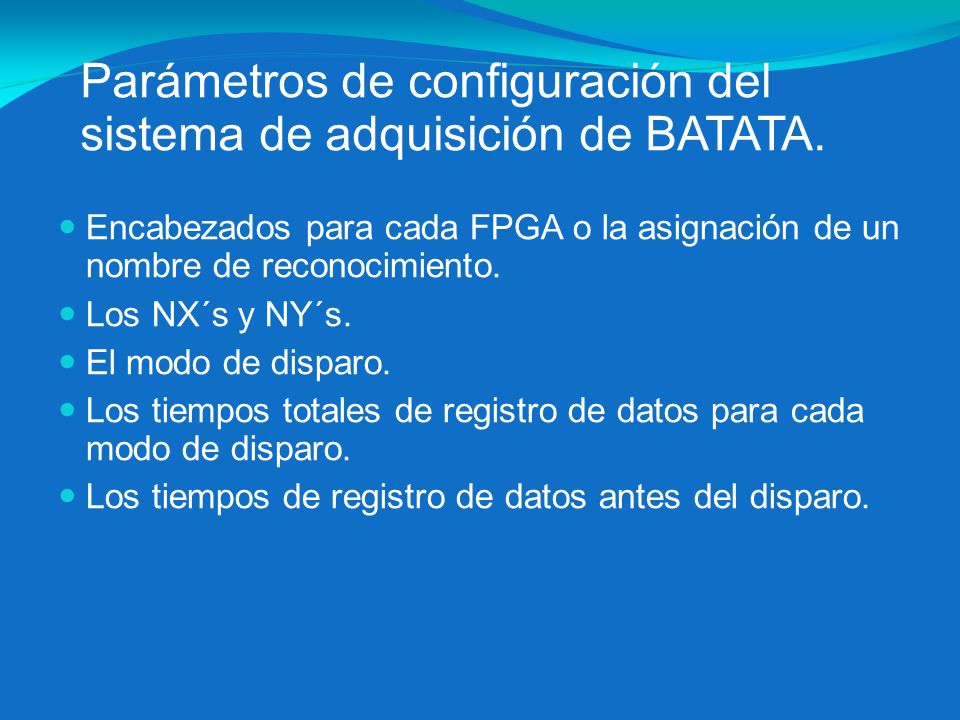

23 Encabezados para cada FPGA o la asignación de un nombre de reconocimiento. Los NX´s y NY´s. El modo de disparo. Los tiempos totales de registro de datos para cada modo de disparo. Los tiempos de registro de datos antes del disparo. Parámetros de configuración del sistema de adquisición de BATATA.

24 Acoplar el sistema de lectura con el detector y realizar pruebas de evaluación. Instalar BATATA en el observatorio Auger. Objetivos a futuro de BATATA

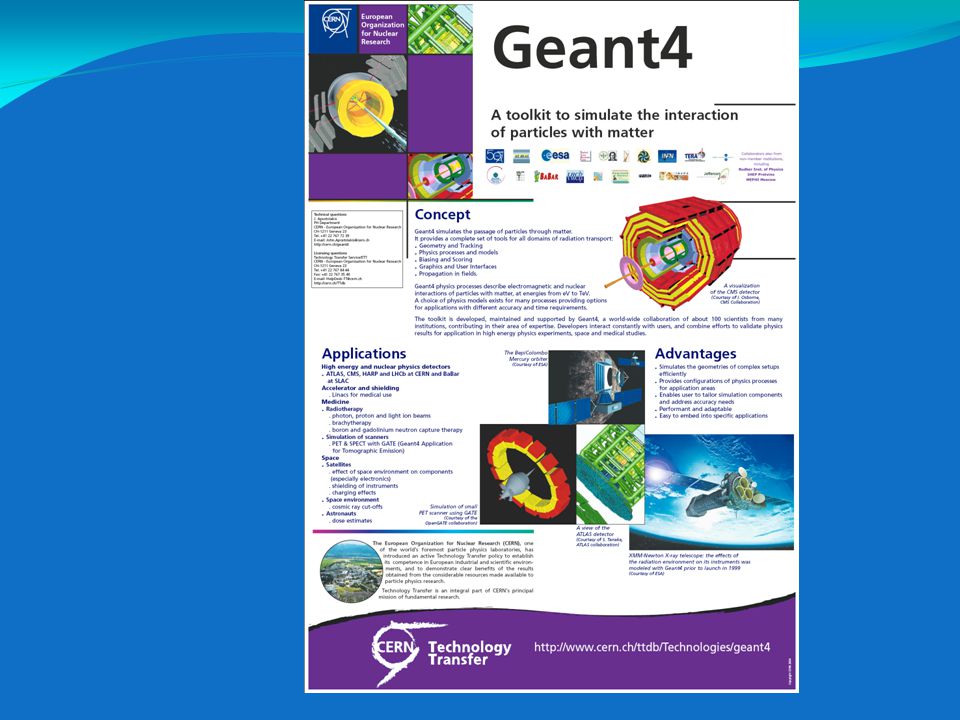

25

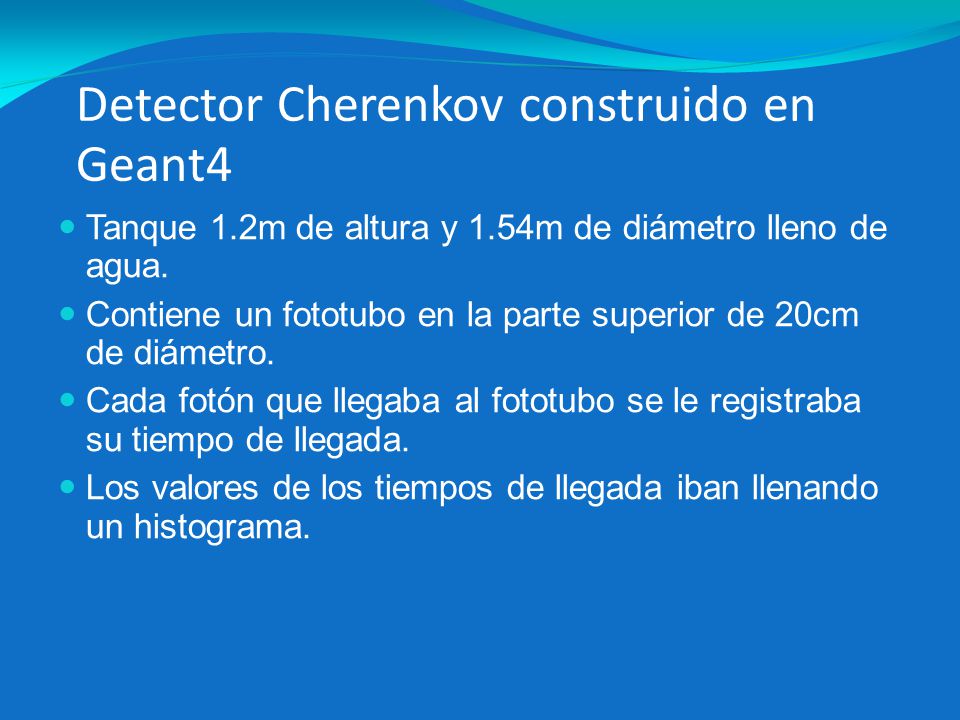

26 Detector Cherenkov construido en Geant4 Tanque 1.2m de altura y 1.54m de diámetro lleno de agua. Contiene un fototubo en la parte superior de 20cm de diámetro. Cada fotón que llegaba al fototubo se le registraba su tiempo de llegada. Los valores de los tiempos de llegada iban llenando un histograma.

27 Muon a 1 GeV

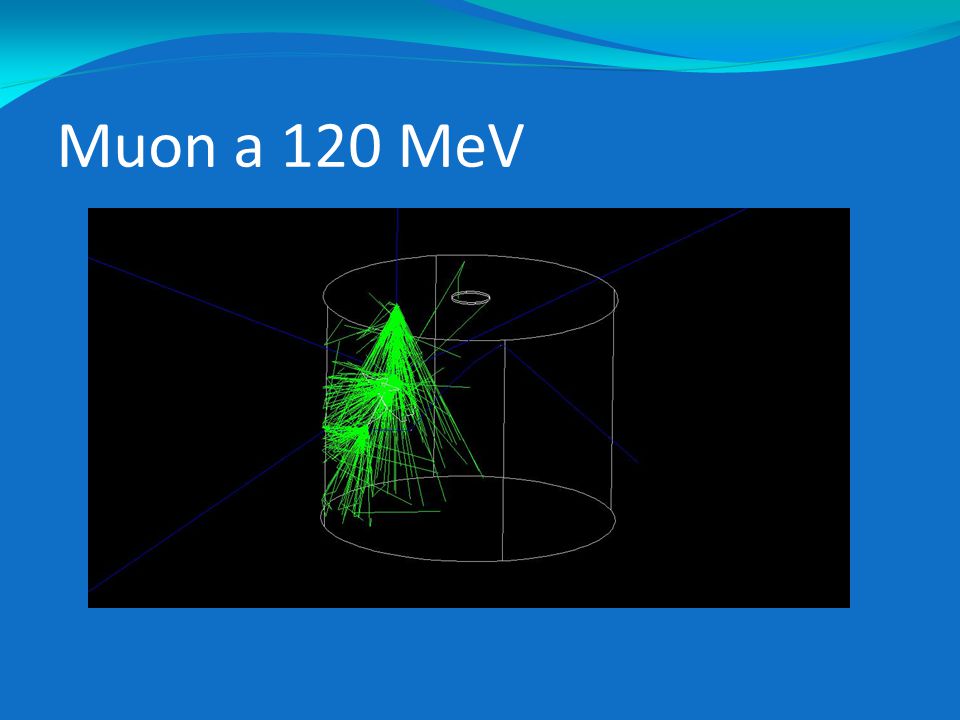

28 Muon a 120 MeV

29 Histograma de tiempos de llegada en ns

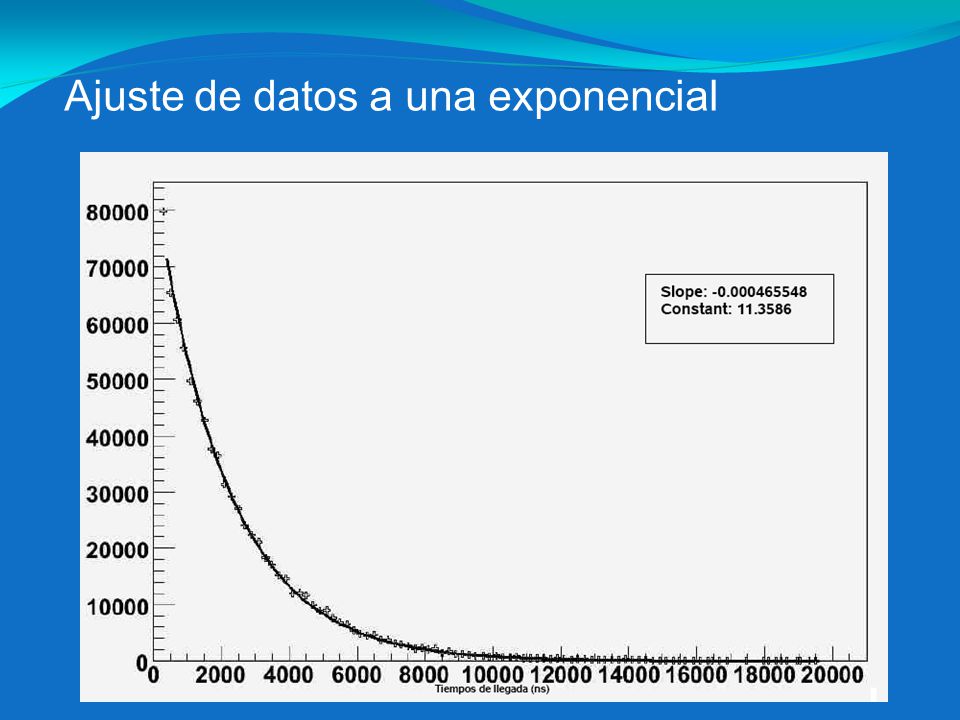

30 Ajuste de datos a una exponencial
