MODELAMIENTO CONCEPTUAL DE DATOS

Presentación del tema: "MODELAMIENTO CONCEPTUAL DE DATOS"— Transcripción de la presentación:

1 MODELAMIENTO CONCEPTUAL DE DATOS
MODELO RELACIONAL

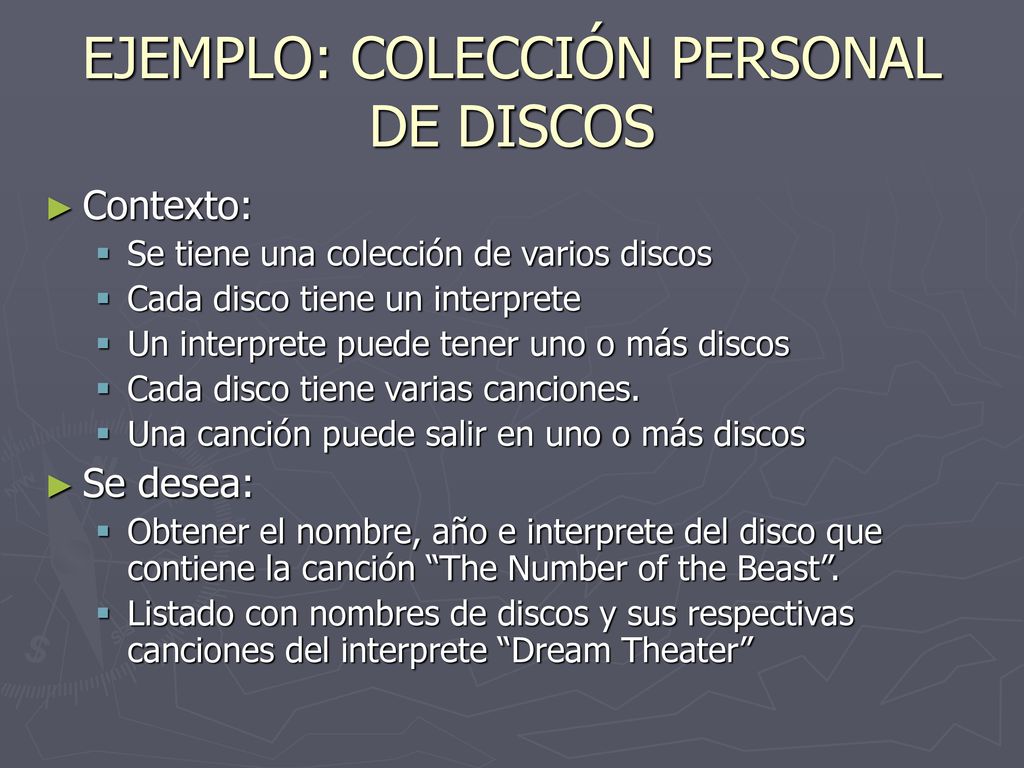

2 EJEMPLO: COLECCIÓN PERSONAL DE DISCOS
Contexto: Se tiene una colección de varios discos Cada disco tiene un interprete Un interprete puede tener uno o más discos Cada disco tiene varias canciones. Una canción puede salir en uno o más discos Se desea: Obtener el nombre, año e interprete del disco que contiene la canción “The Number of the Beast”. Listado con nombres de discos y sus respectivas canciones del interprete “Dream Theater”

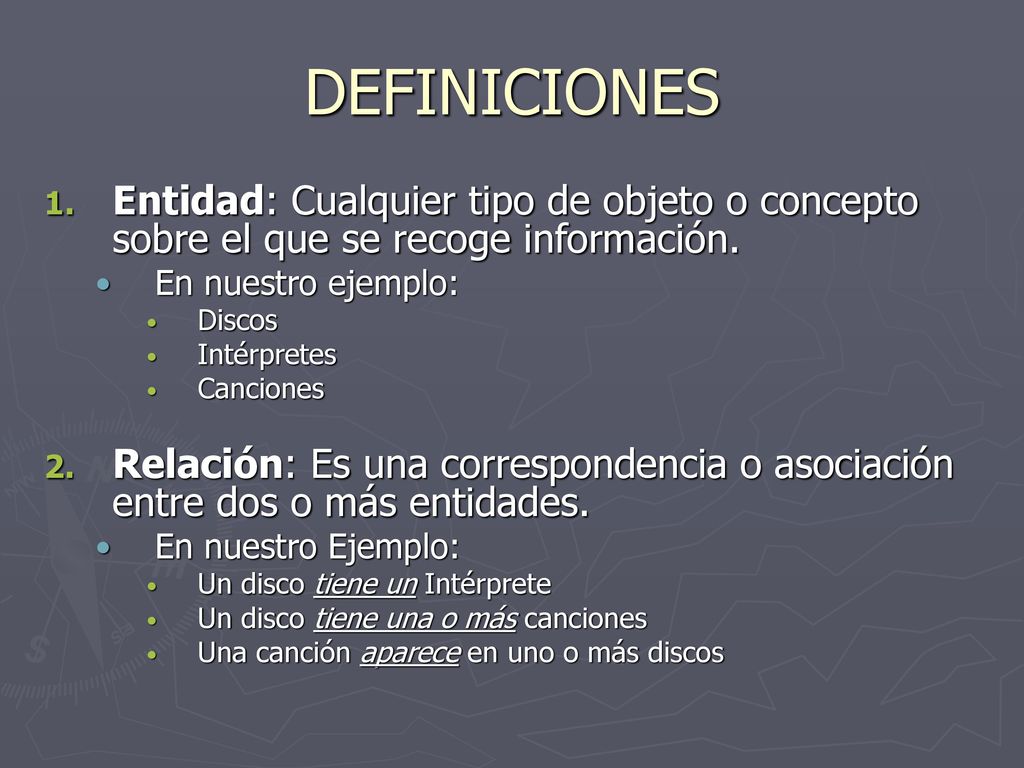

3 DEFINICIONES Entidad: Cualquier tipo de objeto o concepto sobre el que se recoge información. En nuestro ejemplo: Discos Intérpretes Canciones Relación: Es una correspondencia o asociación entre dos o más entidades. En nuestro Ejemplo: Un disco tiene un Intérprete Un disco tiene una o más canciones Una canción aparece en uno o más discos

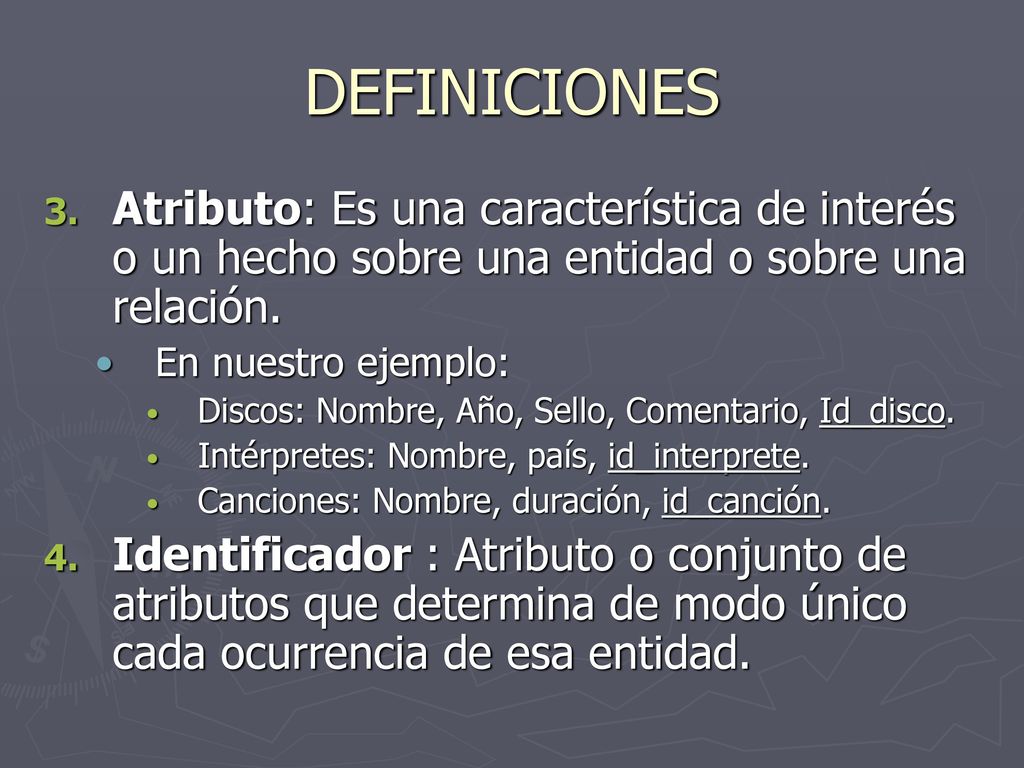

4 DEFINICIONES Atributo: Es una característica de interés o un hecho sobre una entidad o sobre una relación. En nuestro ejemplo: Discos: Nombre, Año, Sello, Comentario, Id_disco. Intérpretes: Nombre, país, id_interprete. Canciones: Nombre, duración, id_canción. Identificador : Atributo o conjunto de atributos que determina de modo único cada ocurrencia de esa entidad.

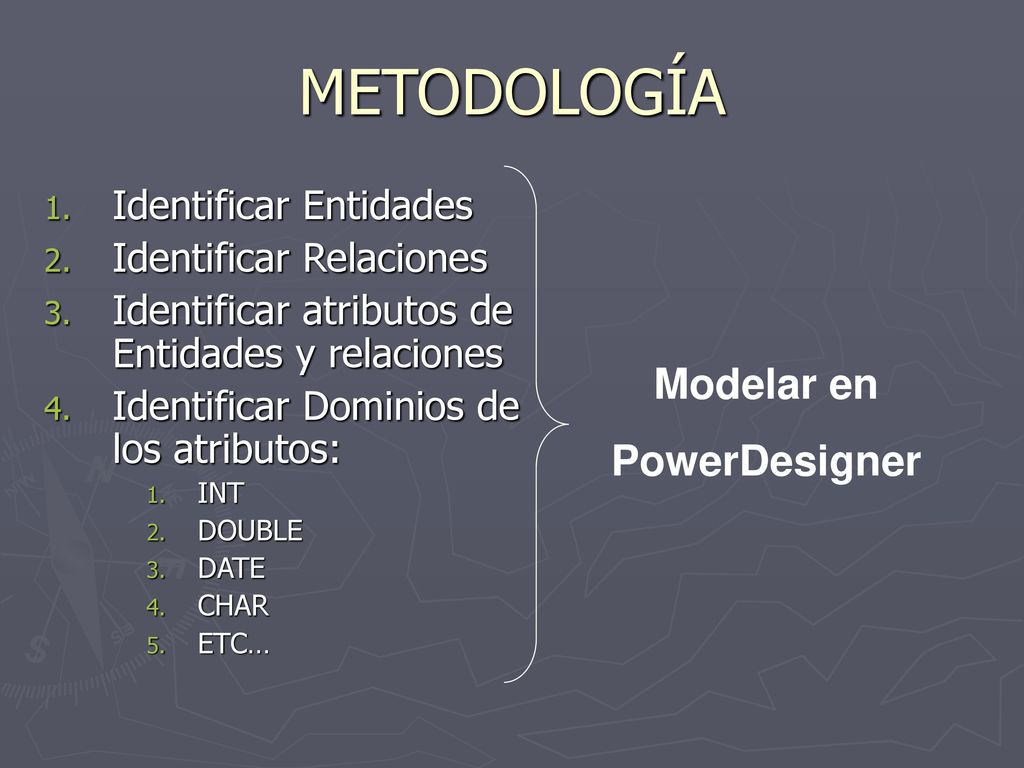

5 METODOLOGÍA Modelar en PowerDesigner Identificar Entidades
Identificar Relaciones Identificar atributos de Entidades y relaciones Identificar Dominios de los atributos: INT DOUBLE DATE CHAR ETC… Modelar en PowerDesigner

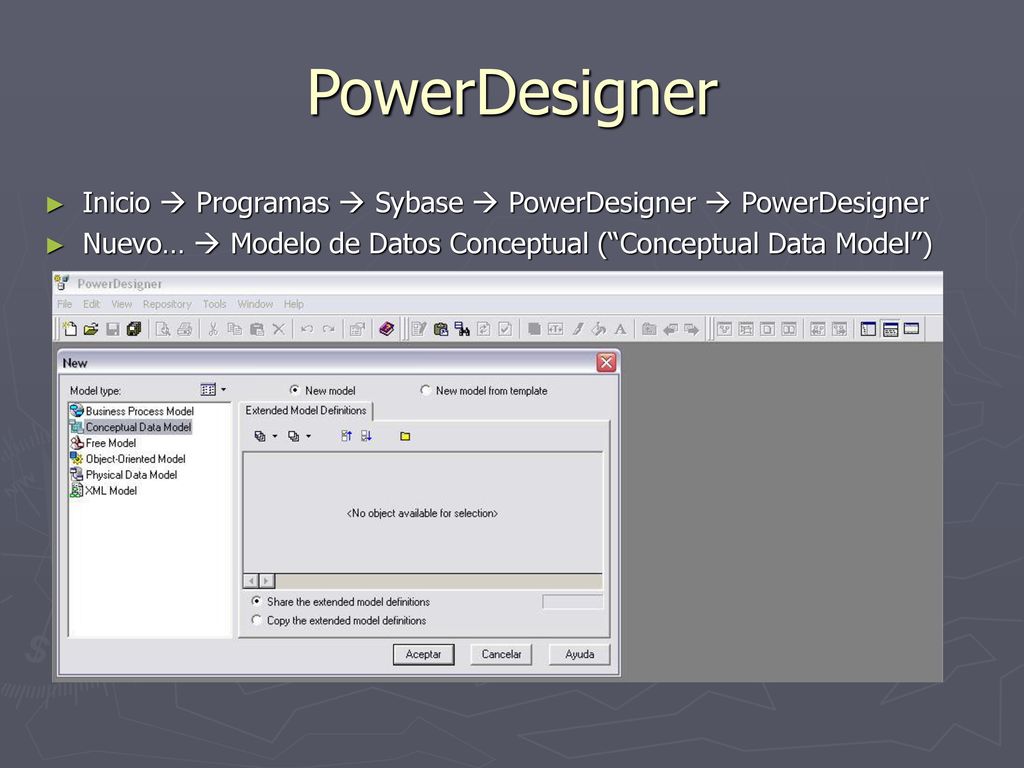

6 PowerDesigner Inicio  Programas  Sybase  PowerDesigner  PowerDesigner Nuevo…  Modelo de Datos Conceptual (“Conceptual Data Model”)

7 PowerDesigner Relaciones Entidades

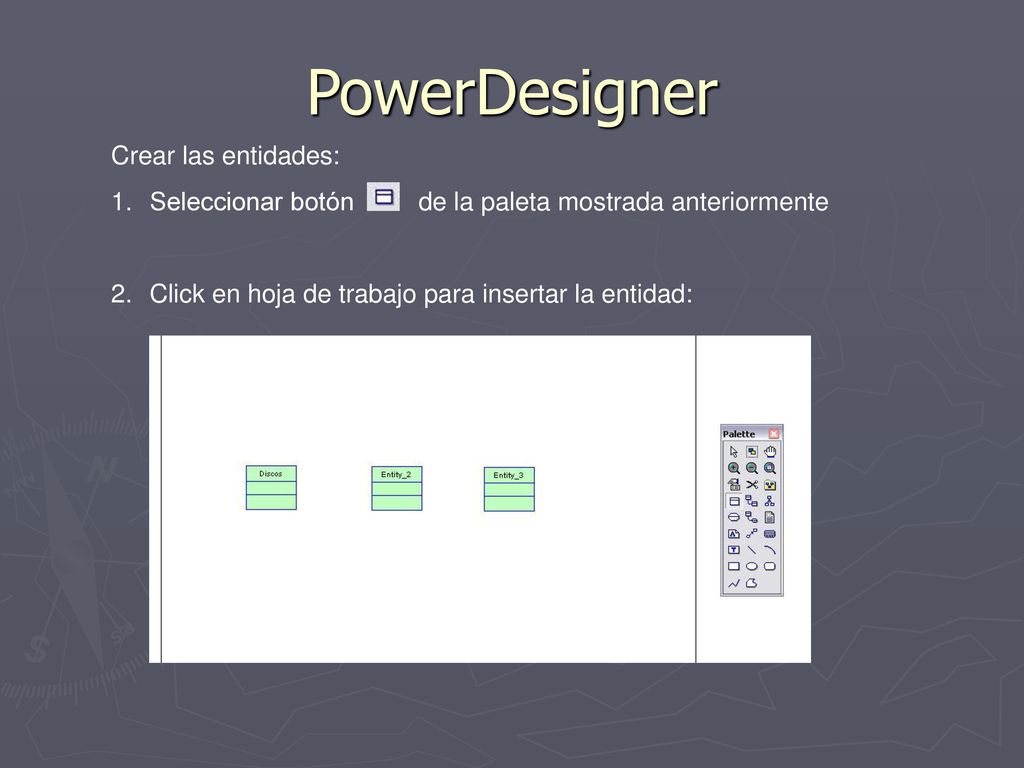

8 PowerDesigner Crear las entidades:
Seleccionar botón de la paleta mostrada anteriormente Click en hoja de trabajo para insertar la entidad:

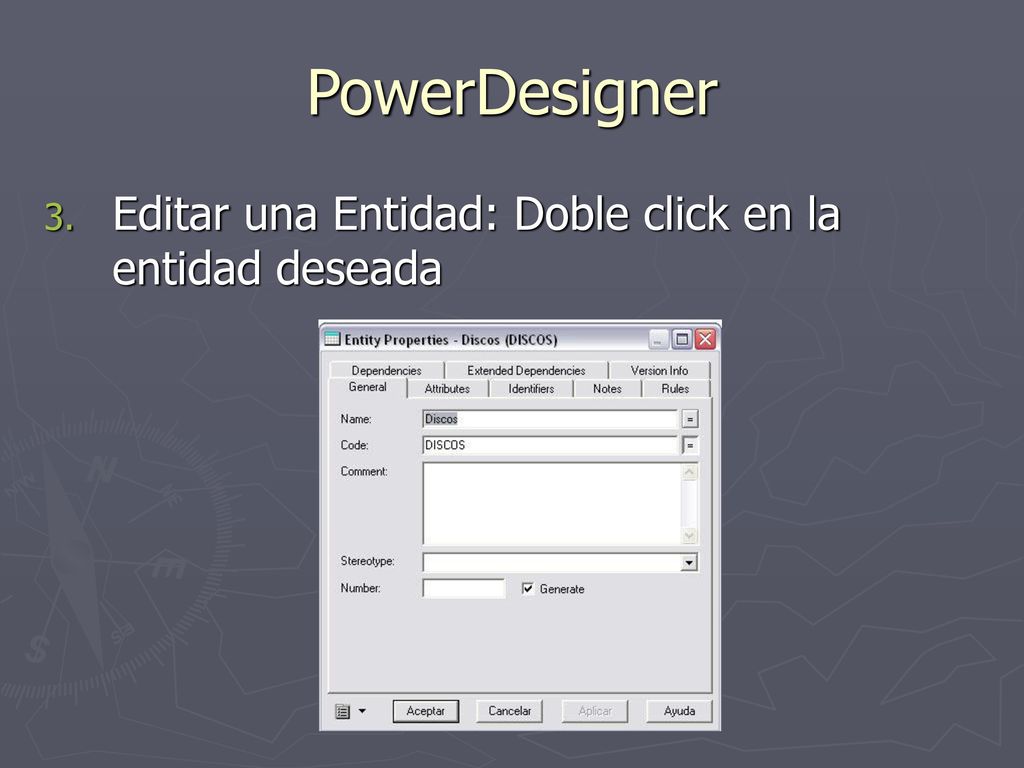

9 PowerDesigner Editar una Entidad: Doble click en la entidad deseada

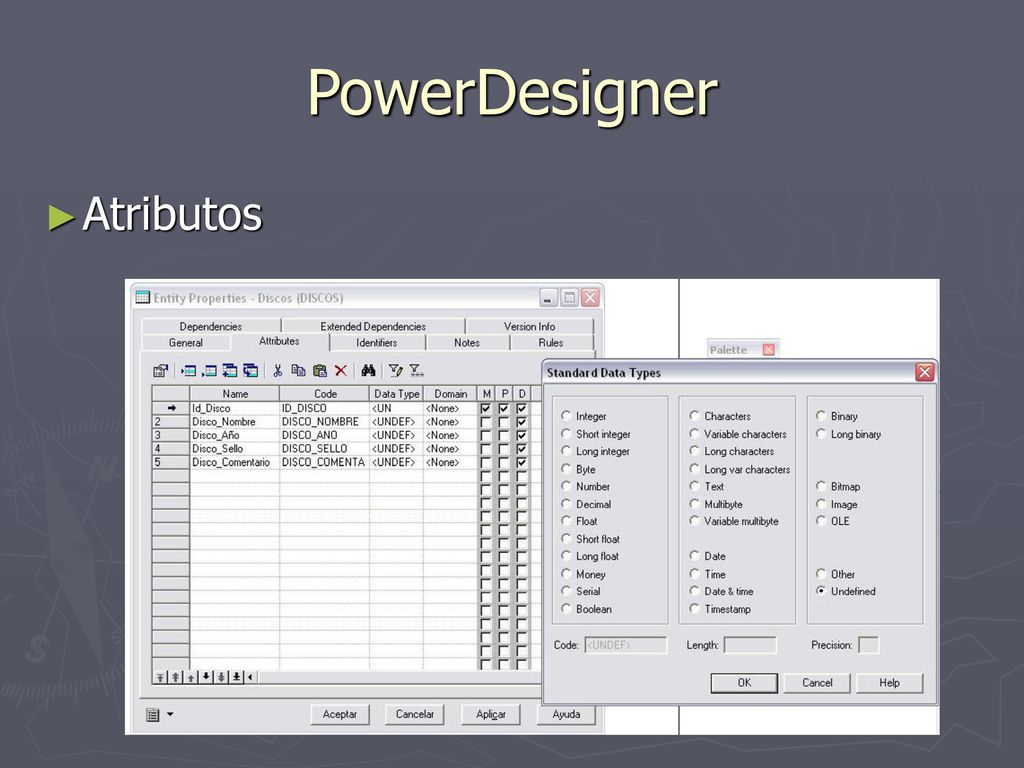

10 PowerDesigner Atributos

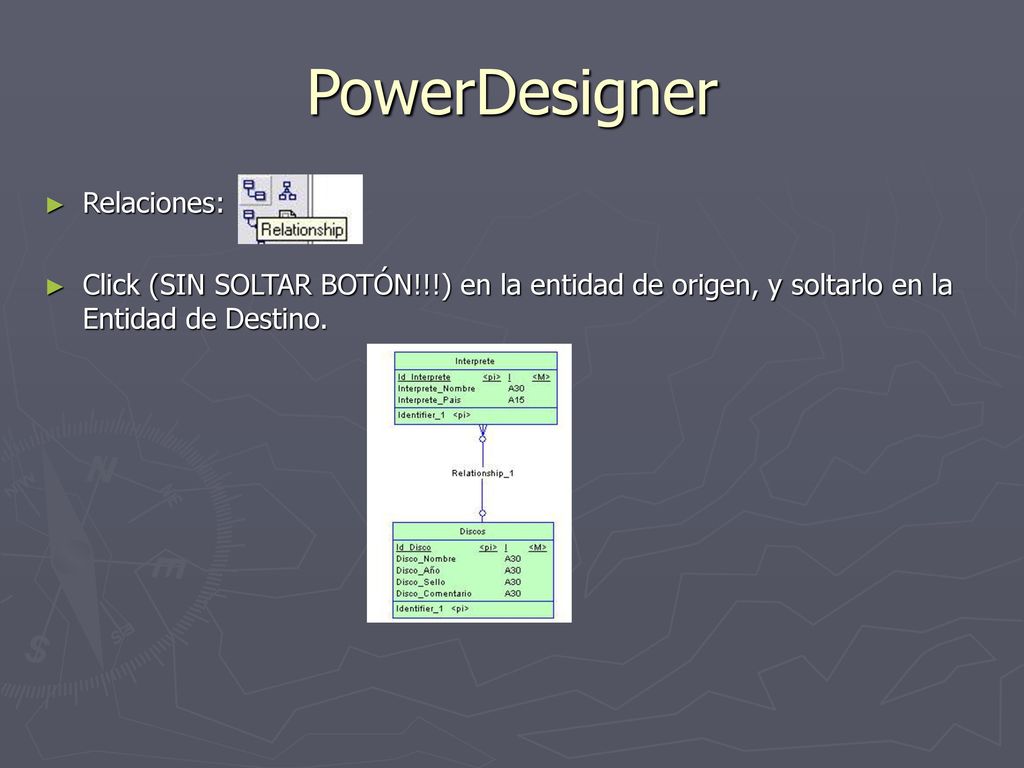

11 PowerDesigner Relaciones:
Click (SIN SOLTAR BOTÓN!!!) en la entidad de origen, y soltarlo en la Entidad de Destino.

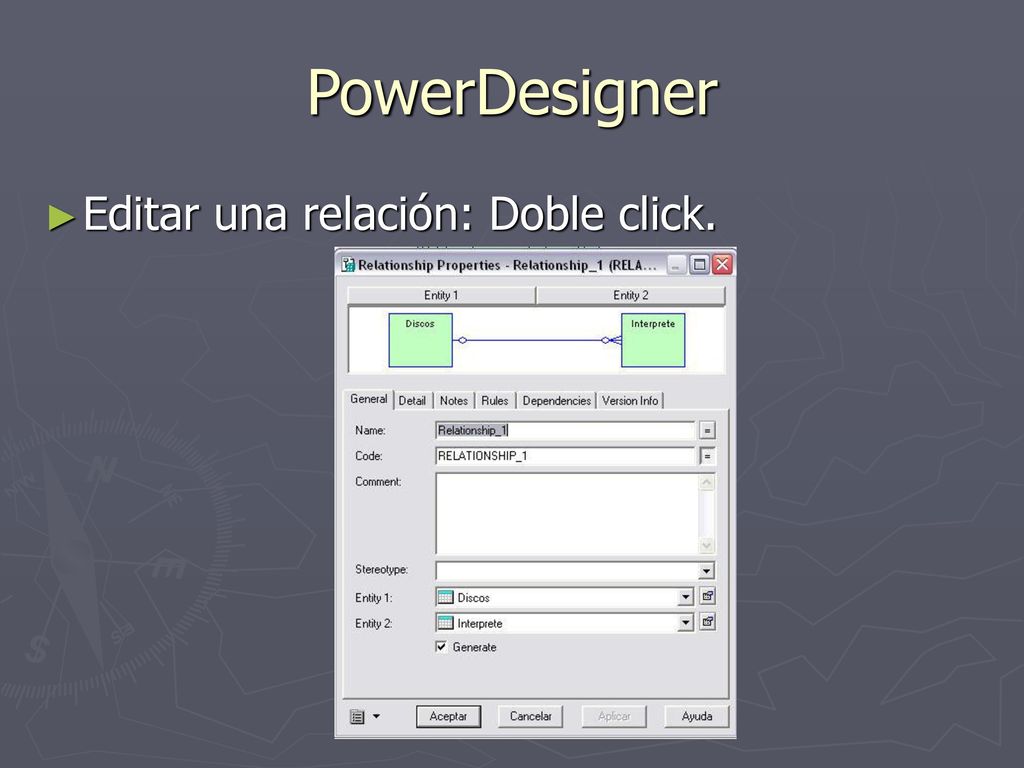

12 PowerDesigner Editar una relación: Doble click.

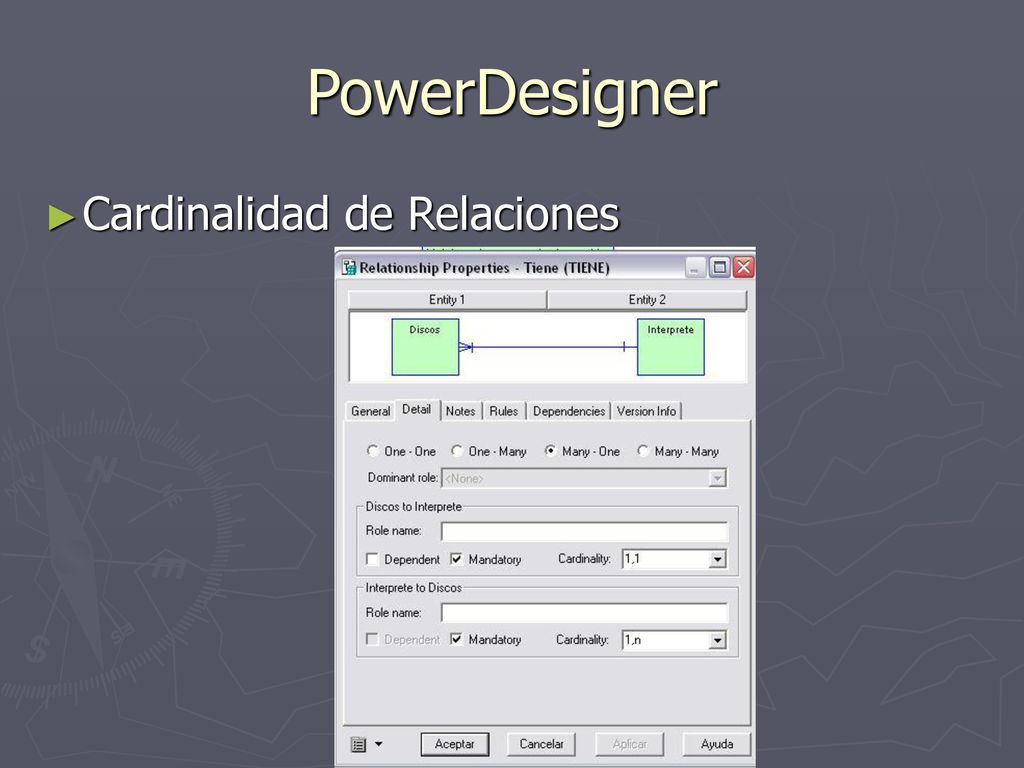

13 PowerDesigner Cardinalidad de Relaciones

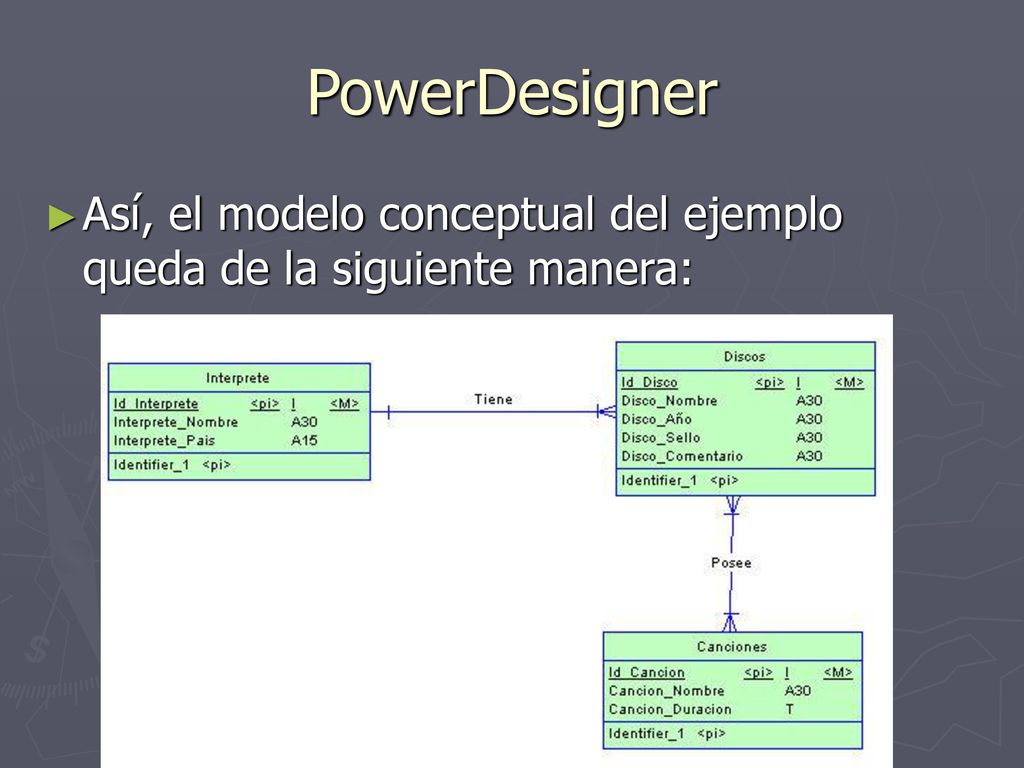

14 PowerDesigner Así, el modelo conceptual del ejemplo queda de la siguiente manera:

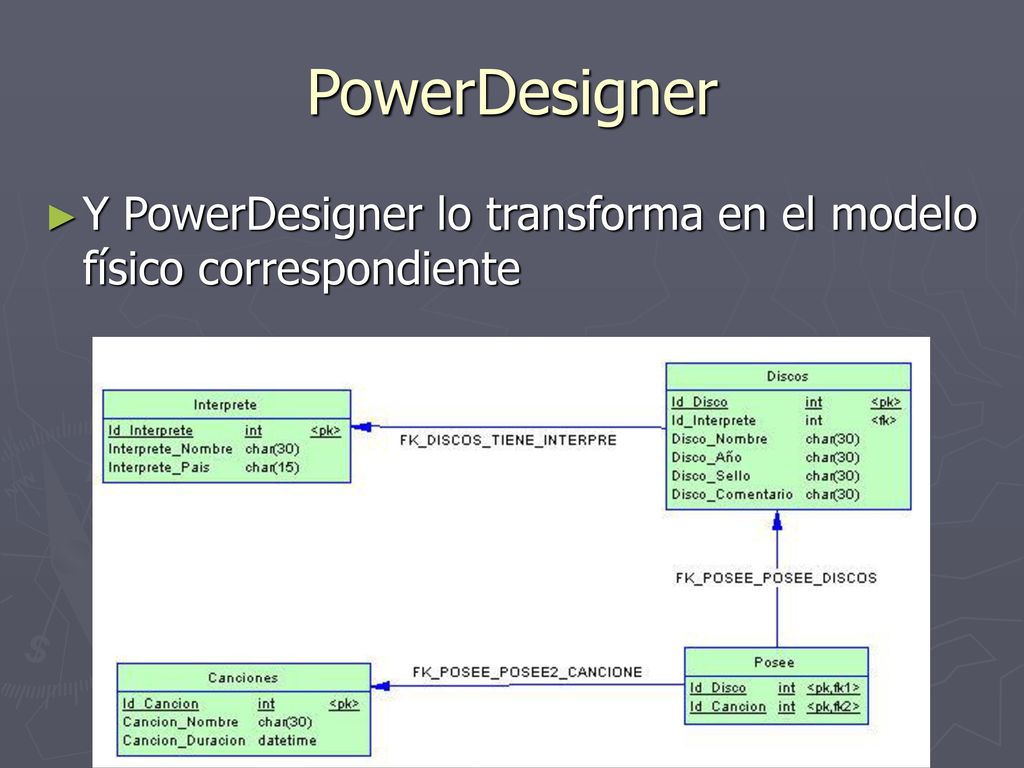

15 PowerDesigner Y PowerDesigner lo transforma en el modelo físico correspondiente

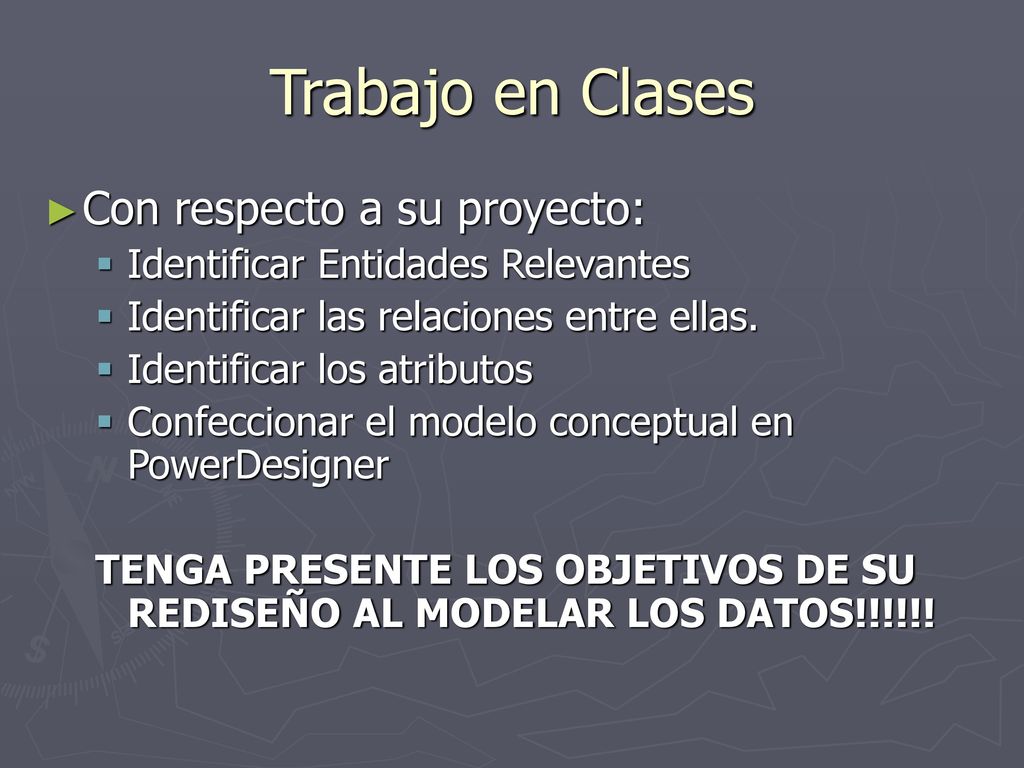

16 Trabajo en Clases Con respecto a su proyecto:
Identificar Entidades Relevantes Identificar las relaciones entre ellas. Identificar los atributos Confeccionar el modelo conceptual en PowerDesigner TENGA PRESENTE LOS OBJETIVOS DE SU REDISEÑO AL MODELAR LOS DATOS!!!!!!
