PROYECTO - PUESTO DE ASISTENCIA RAPIDA (PAR)
PROCESO CONSTRUCTIVO PROCESO CONSTRUCTIVO PROYECTO - PUESTO DE ASISTENCIA RAPIDA (PAR)
2
ESTUDIO DEL PROYECTO
3
LAYOUT Es la parte principal, antes de la ejecución de la edificación.
Tener una buena distribución evitamos perdidas en tiempo y costos.
4
LAMPAS, PICOS, BARRETAS, BUGUIS, BATEAS, CORDEL.
PEDIDO DE: MATERIALES: ACERO CAL CEMENTO ALAMBRE N°8 Y N°16 MADERA MALLA ARPILLERA PALOS DE EUCALIPTO PANELES DE TRIPLEY HERRAMIENTAS: LAMPAS, PICOS, BARRETAS, BUGUIS, BATEAS, CORDEL.
5
OBRAS PROVISIONALES CARTEL DE OBRA CERCO PERIMÉTRICO OFICINA ALMACÉN
COMEDOR SS.HH PORTÁTILES INSTALACIONES PROVISIONALES
6

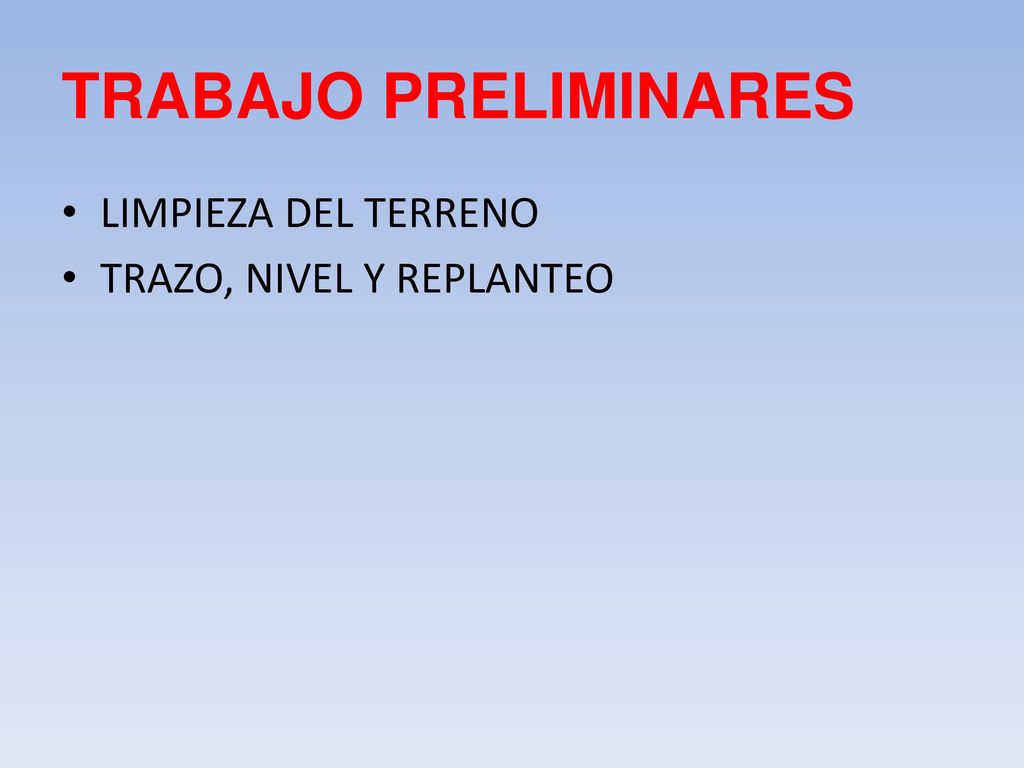

TRABAJO PRELIMINARES LIMPIEZA DEL TERRENO TRAZO, NIVEL Y REPLANTEO
7

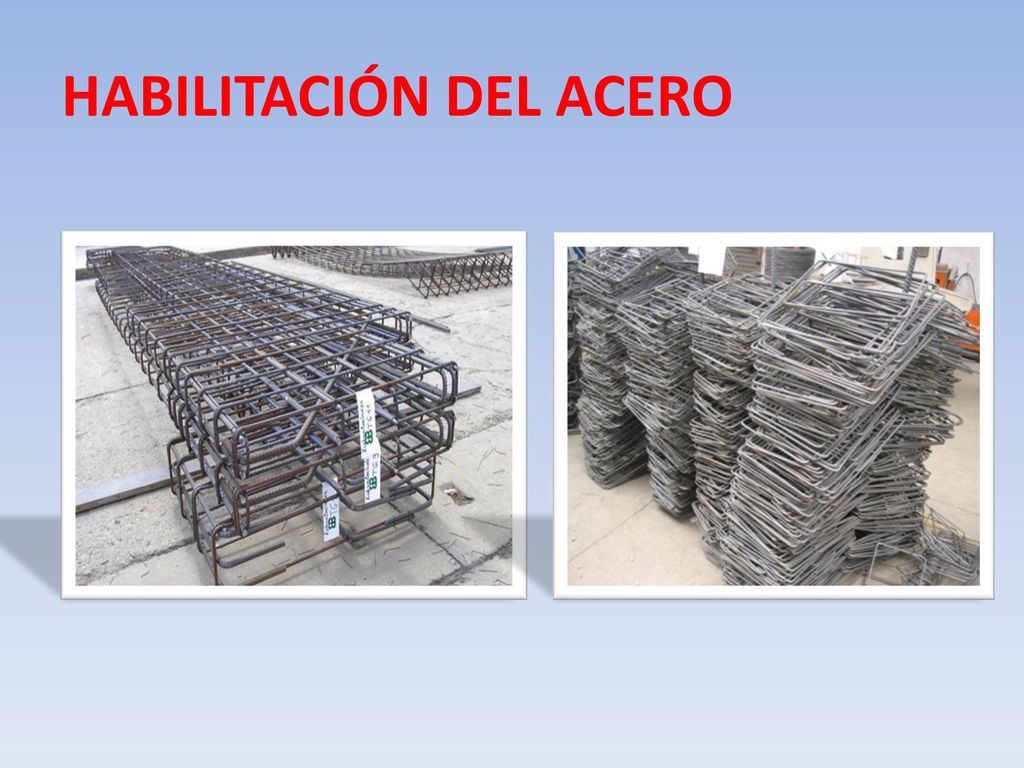

HABILITACIÓN DEL ACERO
8

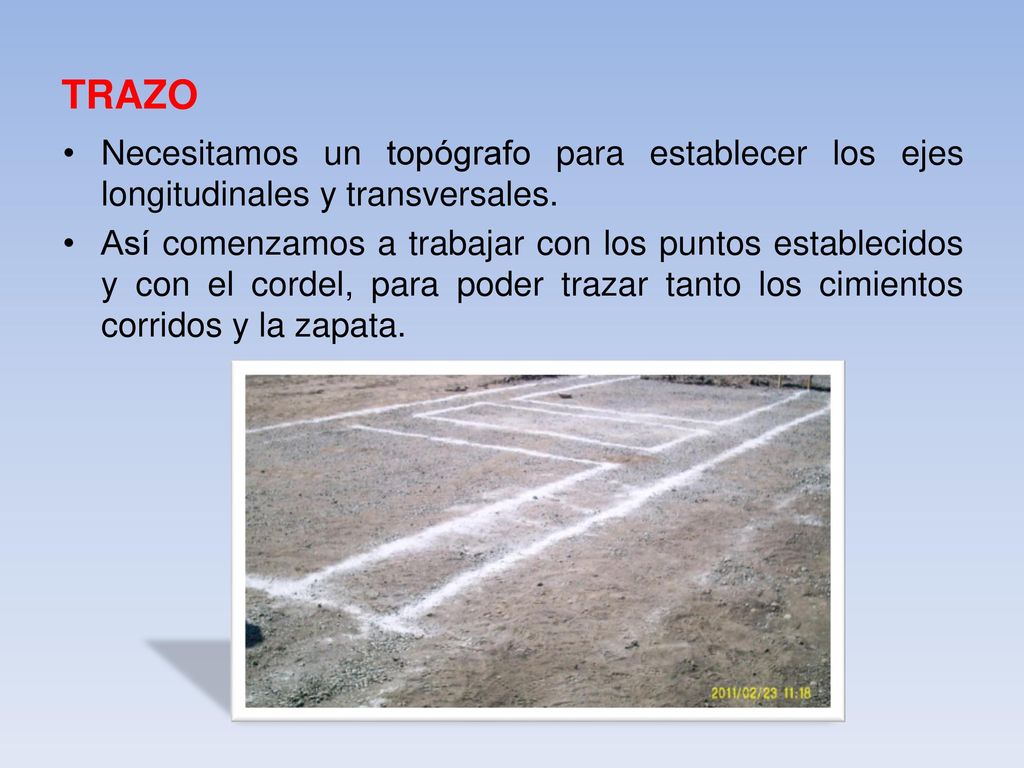

TRAZO Necesitamos un topógrafo para establecer los ejes longitudinales y transversales. Así comenzamos a trabajar con los puntos establecidos y con el cordel, para poder trazar tanto los cimientos corridos y la zapata.
9

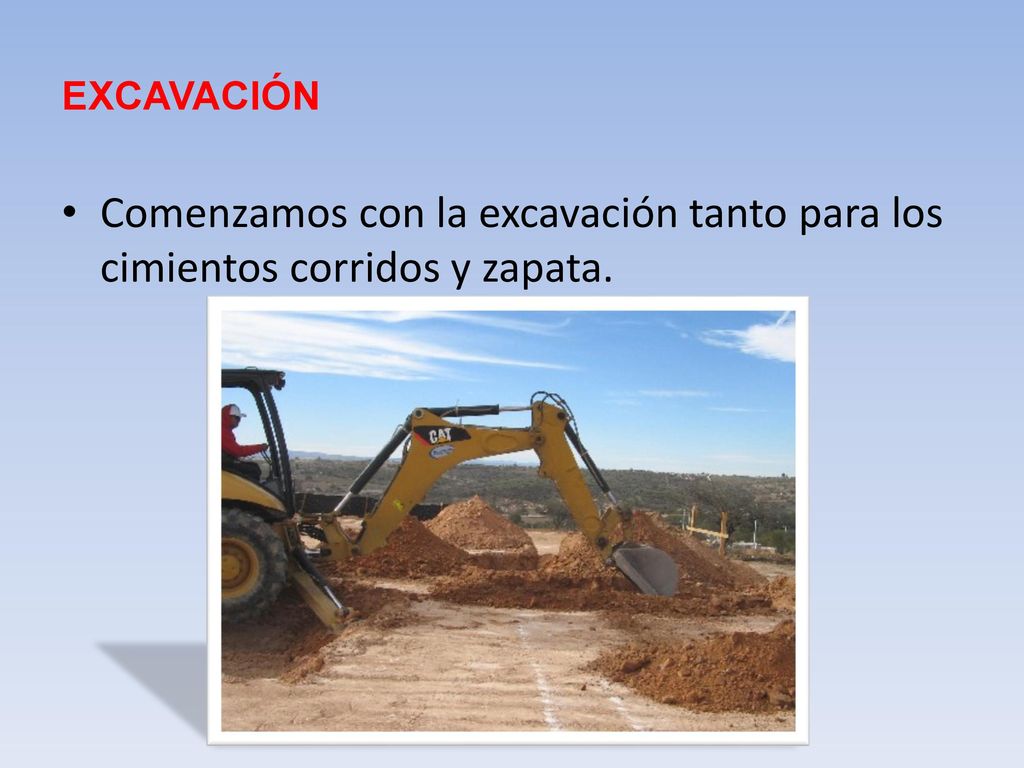

EXCAVACIÓN Comenzamos con la excavación tanto para los cimientos corridos y zapata.
10
COLOCACIÓN DEL ACERO Colocación del acero de columna al cimiento corrido y zapata, para luego aplomarla y tensarla.
11
OBRAS DE CONCRETO SIMPLE: CIMIENTO CORRIDO
VACIADO DEL CIMIENTO CORRIDO C:H (1/10) + 30% DE PG DE 6"
12
OBRAS DE CONCRETO ARMADO: SOBRECIMIENTO ARMADO
CC-1, COMENZAMOS A TRAZAR EN LA PARTE SUPERIOR DEL CIMIENTO, PARA LUEGO COLOCAR EL ACERO Y ASI PODER ENCOFRAR. YA ESTABLECIDO EL ENCOFRADO, COMENZAMOS A VACIAR EL CONCRETO DE 210 kg/cm2
13

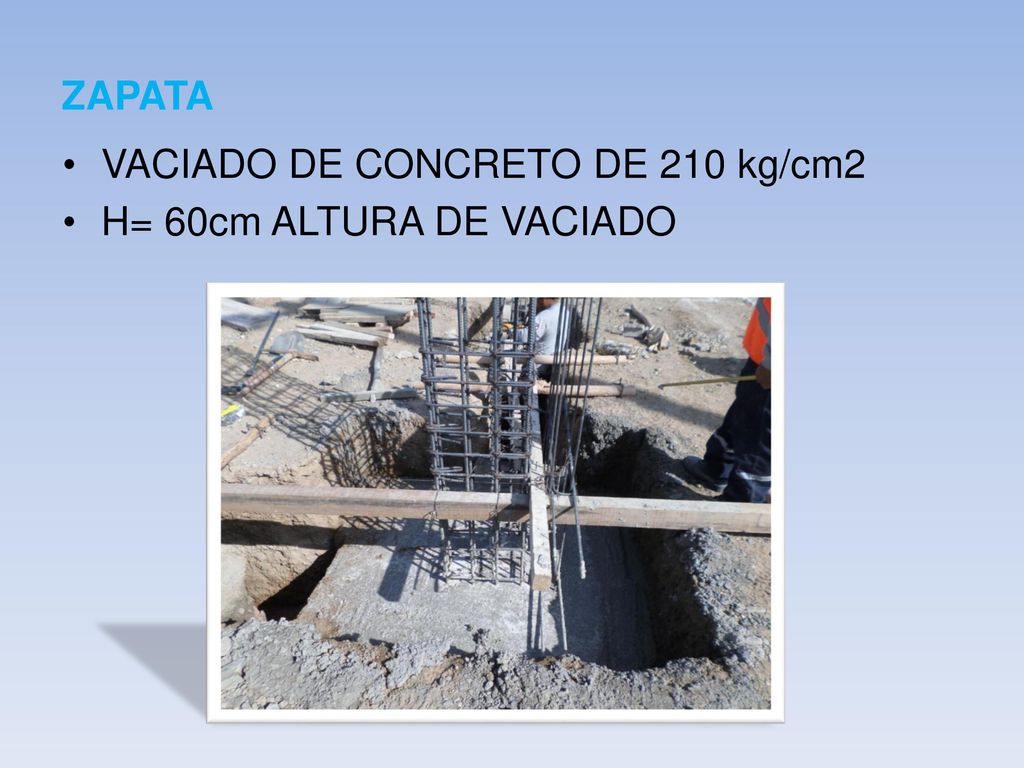

ZAPATA VACIADO DE CONCRETO DE 210 kg/cm2 H= 60cm ALTURA DE VACIADO
14
CC-1, COMENZAMOS A VACIAR EL SOBRECIMIENTO C:H (1/8) + 25% de PM de 3"
SOBRECIMIENTO SIMPLE CC-2, COMENZAMOS A TRAZAR EN LA PARTE SUPERIOR DEL CIMIENTO, PARA LUEGO ENCOFRAR. CC-1, COMENZAMOS A VACIAR EL SOBRECIMIENTO C:H (1/8) + 25% de PM de 3"
15
MURO DE LADRILLO KING KONG (18 HUECOS)
ASENTADO DE LADRILLO (APAREJO DE SOGA), ENDENTADO.
16
ENCOFRADO DE COLUMNA Y VACIADO
ENCOFRAMOS LAS COLUMNAS Y LUEGO COMENZAMOS A VACIARLAS CON UN CONCRETO DE 210 kg/cm2 HASTA EL NIVEL DE FONDO DE VIGA.
17

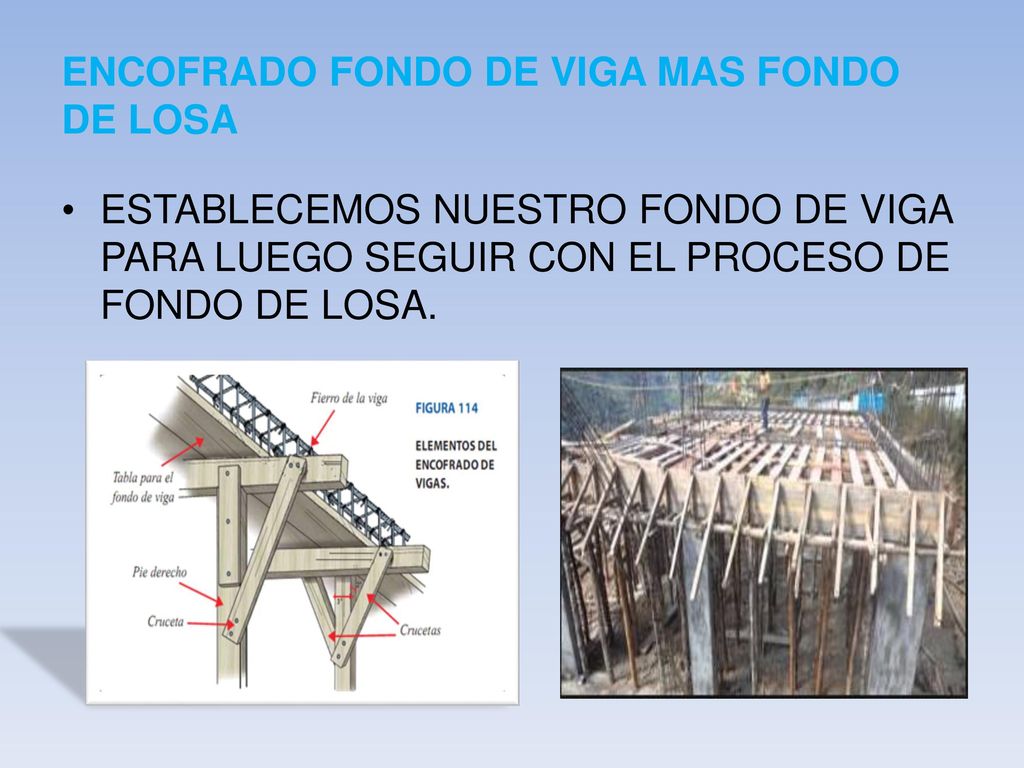

ENCOFRADO FONDO DE VIGA MAS FONDO DE LOSA
ESTABLECEMOS NUESTRO FONDO DE VIGA PARA LUEGO SEGUIR CON EL PROCESO DE FONDO DE LOSA.
18
COLOCACIÓN DEL ACERO EN VIGA
19

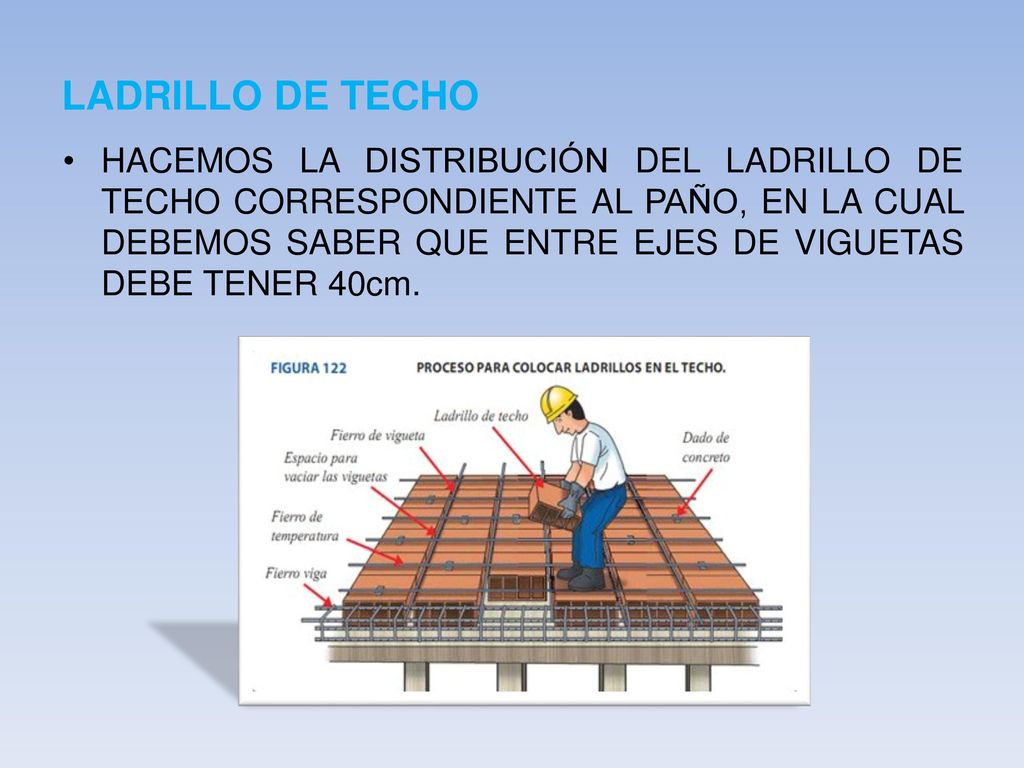

LADRILLO DE TECHO HACEMOS LA DISTRIBUCIÓN DEL LADRILLO DE TECHO CORRESPONDIENTE AL PAÑO, EN LA CUAL DEBEMOS SABER QUE ENTRE EJES DE VIGUETAS DEBE TENER 40cm.
20
INSTALACIONES EN LA LOSA ALIGERADA
REALIZAMOS LAS INSTALACIONES ELÉCTRICAS Y SANITARIAS CORRESPONDIENTES DEL PROYECTO. COLOCACIÓN DEL ACERO DE TEMPERATURA
21

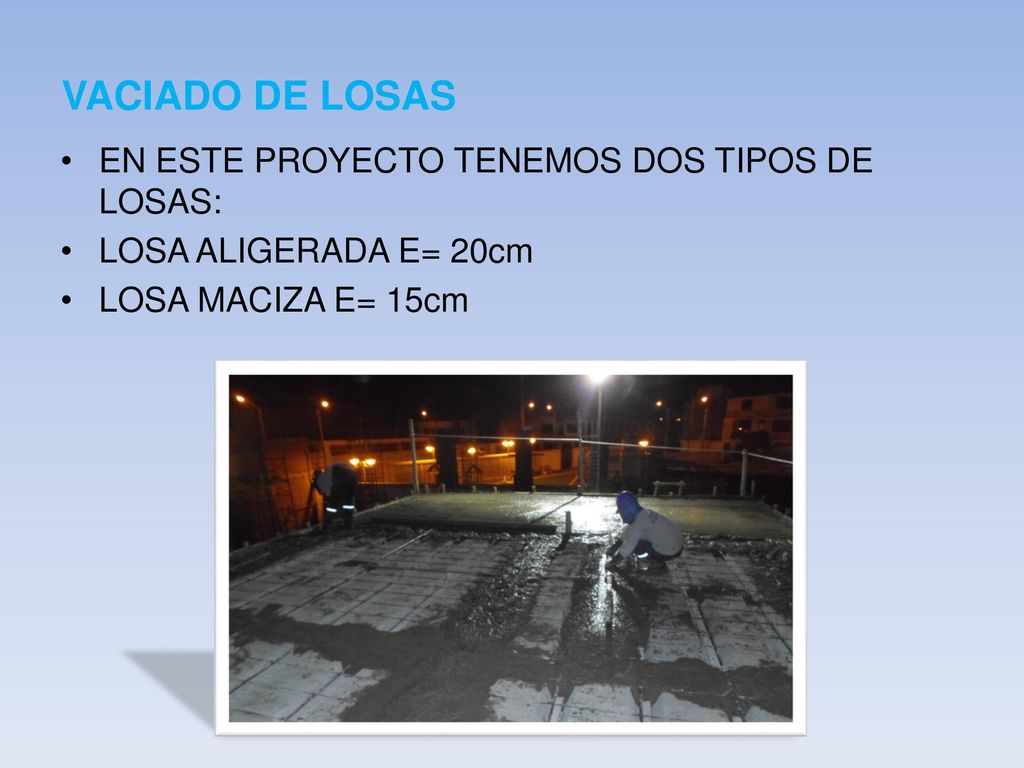

VACIADO DE LOSAS EN ESTE PROYECTO TENEMOS DOS TIPOS DE LOSAS:
LOSA ALIGERADA E= 20cm LOSA MACIZA E= 15cm
22
SOBRE EL FONDO DE VIGA 14 DÍAS COMO MÍNIMO A 21 DÍAS
DESENCOFRADO NORMAL SE PUEDE DESENCOFRAR EL FRISO DE LA VIGA (AL DIA SIGUIENTE PARA SU RESPECTIVO CURADO) SOBRE EL FONDO DE VIGA 14 DÍAS COMO MÍNIMO A 21 DÍAS SOBRE EL FONDO DE LOSA 14 DÍAS MÍNIMO
23
2° NIVEL COMENZAMOS CON EL ASENTADO DE LADRILLO (APAREJO DE SOGA)
TERMINADO EL ASENTADO DE LADRILLO COMENZAMOS A ENCOFRAR LAS COLUMNAS PARA LUEGO VACIARLAS HASTA EL NIVEL DE FONDO DE VIGA
24

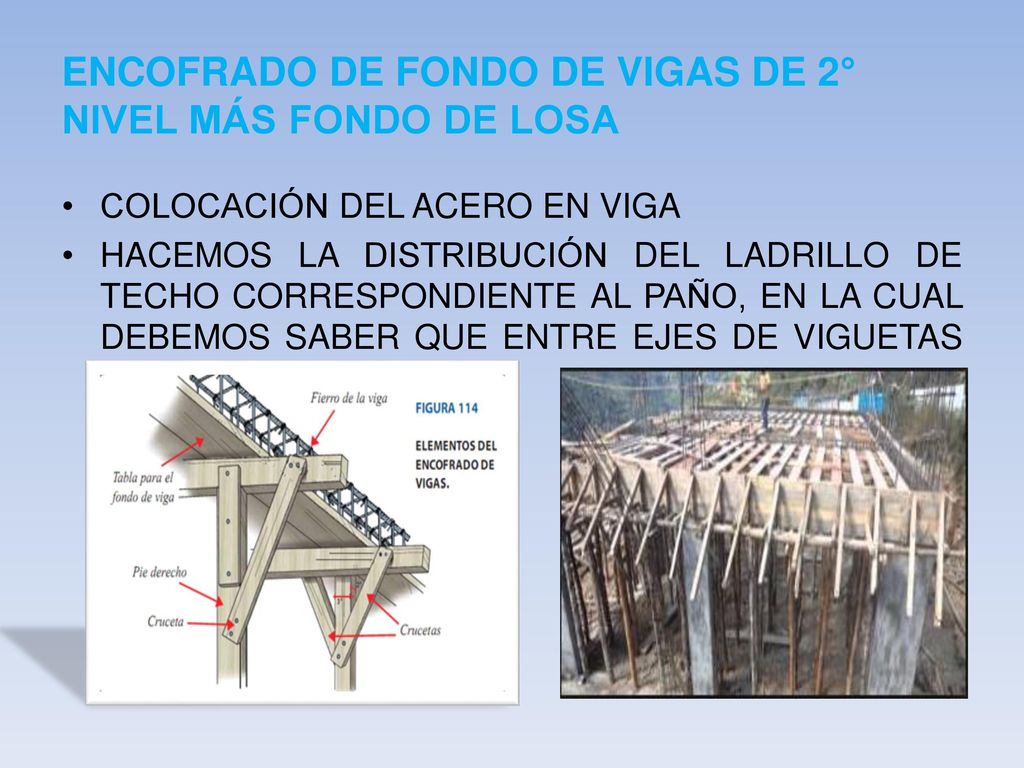

ENCOFRADO DE FONDO DE VIGAS DE 2° NIVEL MÁS FONDO DE LOSA
COLOCACIÓN DEL ACERO EN VIGA HACEMOS LA DISTRIBUCIÓN DEL LADRILLO DE TECHO CORRESPONDIENTE AL PAÑO, EN LA CUAL DEBEMOS SABER QUE ENTRE EJES DE VIGUETAS DEBE TENER 40cm.
25

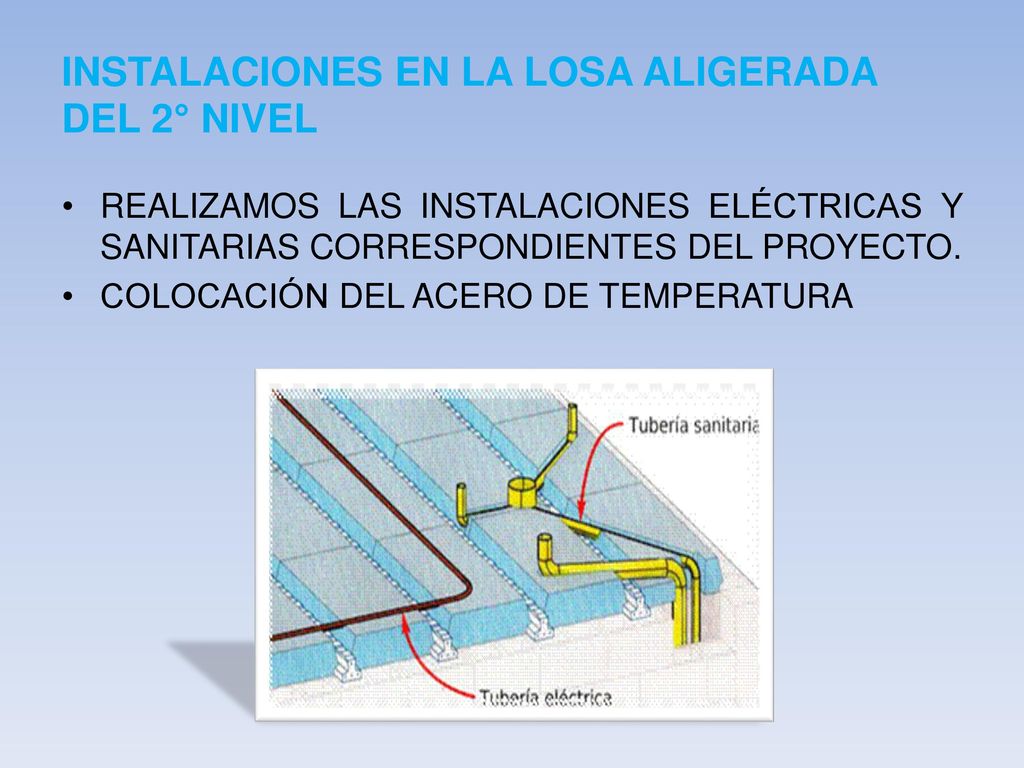

INSTALACIONES EN LA LOSA ALIGERADA DEL 2° NIVEL
REALIZAMOS LAS INSTALACIONES ELÉCTRICAS Y SANITARIAS CORRESPONDIENTES DEL PROYECTO. COLOCACIÓN DEL ACERO DE TEMPERATURA
26

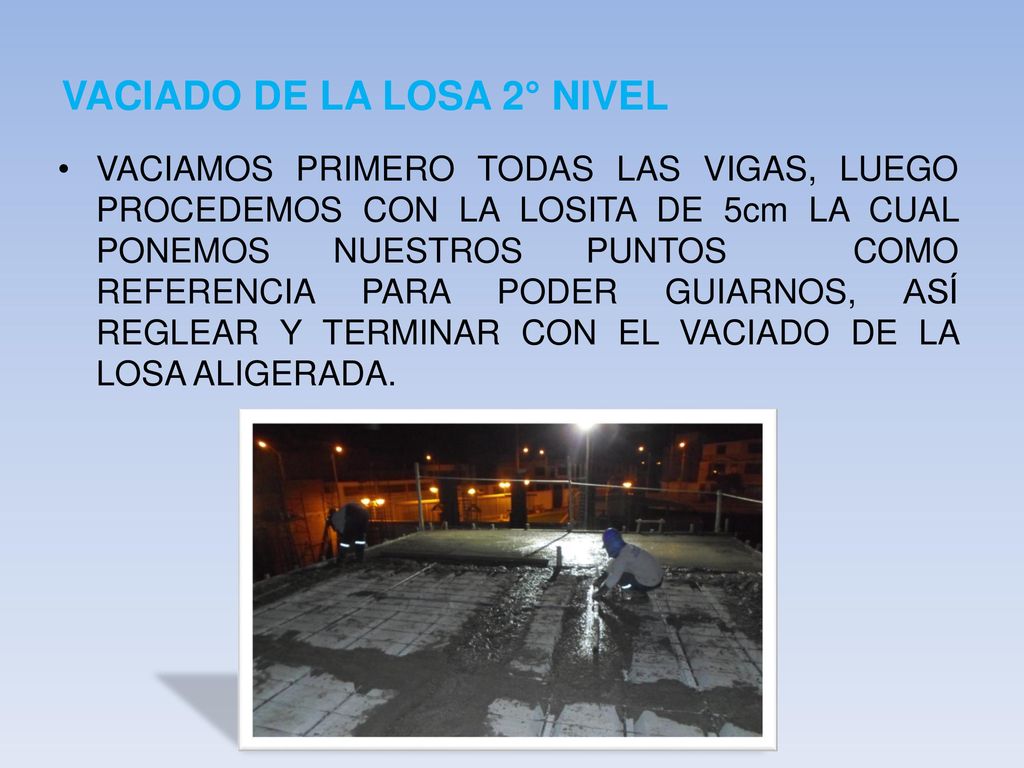

VACIADO DE LA LOSA 2° NIVEL
VACIAMOS PRIMERO TODAS LAS VIGAS, LUEGO PROCEDEMOS CON LA LOSITA DE 5cm LA CUAL PONEMOS NUESTROS PUNTOS COMO REFERENCIA PARA PODER GUIARNOS, ASÍ REGLEAR Y TERMINAR CON EL VACIADO DE LA LOSA ALIGERADA.
27
DESENCOFRADO NORMAL SE PUEDE DESENCOFRAR EL FRISO DE LA VIGA (AL DIA SIGUIENTE PARA SU RESPECTIVO CURADO) SOBRE EL FONDO DE VIGA 14 DÍAS COMO MÍNIMO A 21 DÍAS SOBRE EL FONDO DE LOSA 14 DÍAS MÍNIMO
28
MATERIALES DE MAYOR INCIDENCIA
ACERO CEMENTO MADERA
