Transferencia Automática ATC-300
Ing. Luis Esteban Alvarado Product Specialist
2

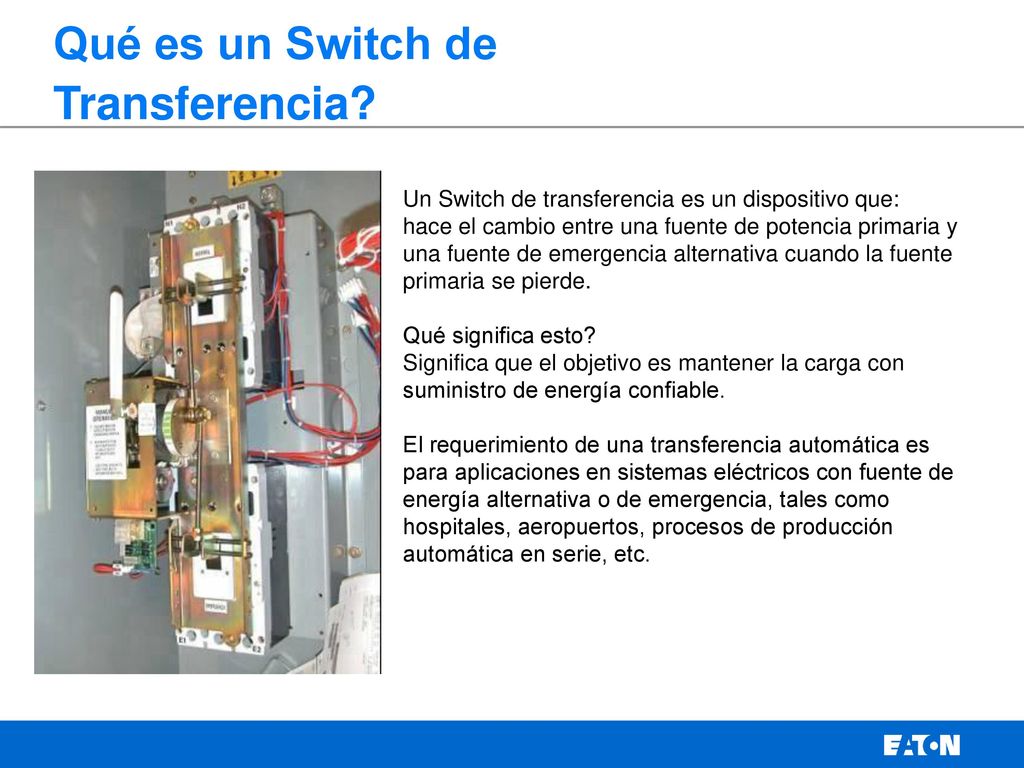

Qué es un Switch de Transferencia?
Un Switch de transferencia es un dispositivo que: hace el cambio entre una fuente de potencia primaria y una fuente de emergencia alternativa cuando la fuente primaria se pierde. Qué significa esto? Significa que el objetivo es mantener la carga con suministro de energía confiable. El requerimiento de una transferencia automática es para aplicaciones en sistemas eléctricos con fuente de energía alternativa o de emergencia, tales como hospitales, aeropuertos, procesos de producción automática en serie, etc.
3

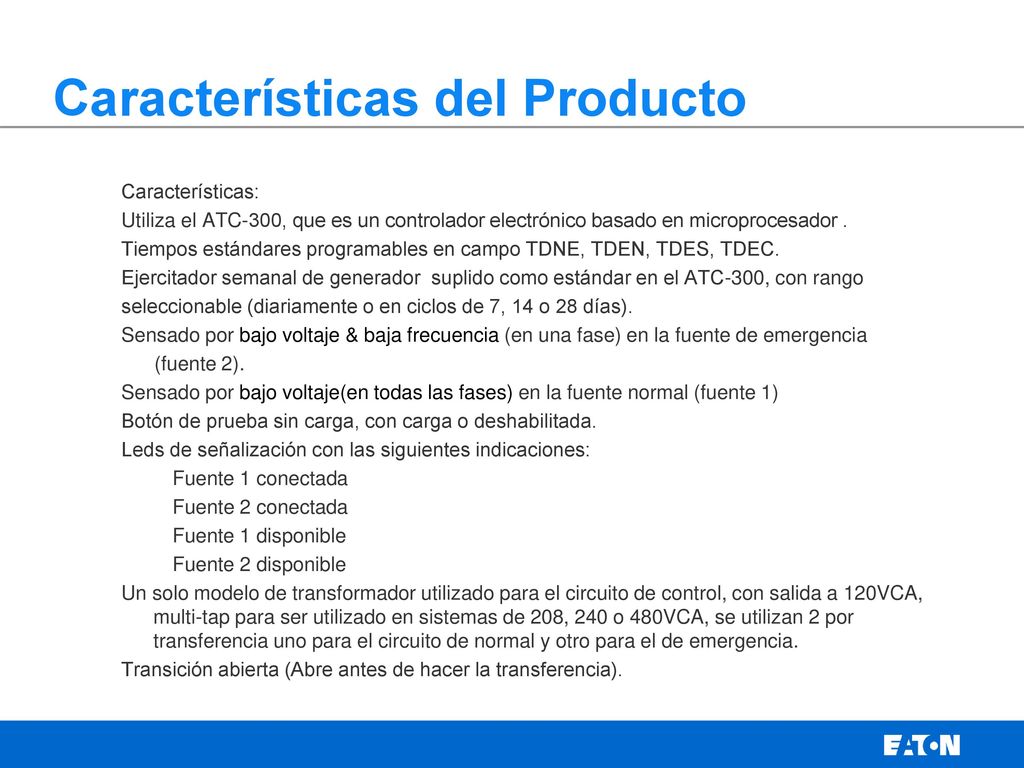

Características del Producto
Utiliza el ATC-300, que es un controlador electrónico basado en microprocesador . Tiempos estándares programables en campo TDNE, TDEN, TDES, TDEC. Ejercitador semanal de generador suplido como estándar en el ATC-300, con rango seleccionable (diariamente o en ciclos de 7, 14 o 28 días). Sensado por bajo voltaje & baja frecuencia (en una fase) en la fuente de emergencia (fuente 2). Sensado por bajo voltaje(en todas las fases) en la fuente normal (fuente 1) Botón de prueba sin carga, con carga o deshabilitada. Leds de señalización con las siguientes indicaciones: Fuente 1 conectada Fuente 2 conectada Fuente 1 disponible Fuente 2 disponible Un solo modelo de transformador utilizado para el circuito de control, con salida a 120VCA, multi-tap para ser utilizado en sistemas de 208, 240 o 480VCA, se utilizan 2 por transferencia uno para el circuito de normal y otro para el de emergencia. Transición abierta (Abre antes de hacer la transferencia).
4

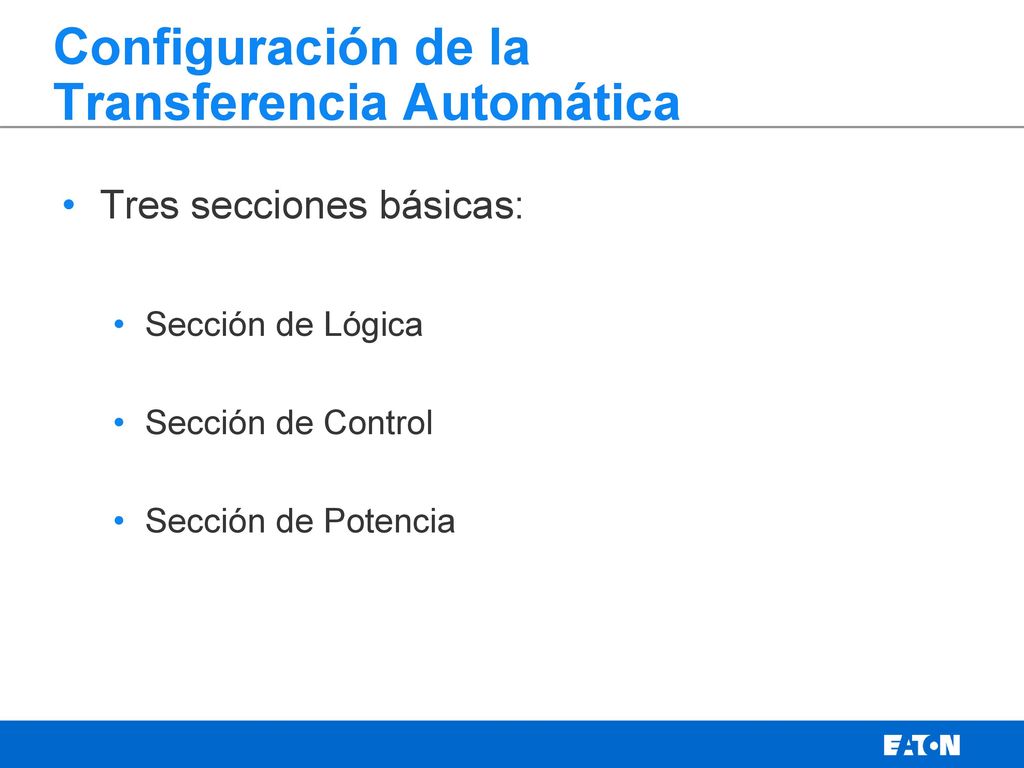

Configuración de la Transferencia Automática
Tres secciones básicas: Sección de Lógica Sección de Control Sección de Potencia
5

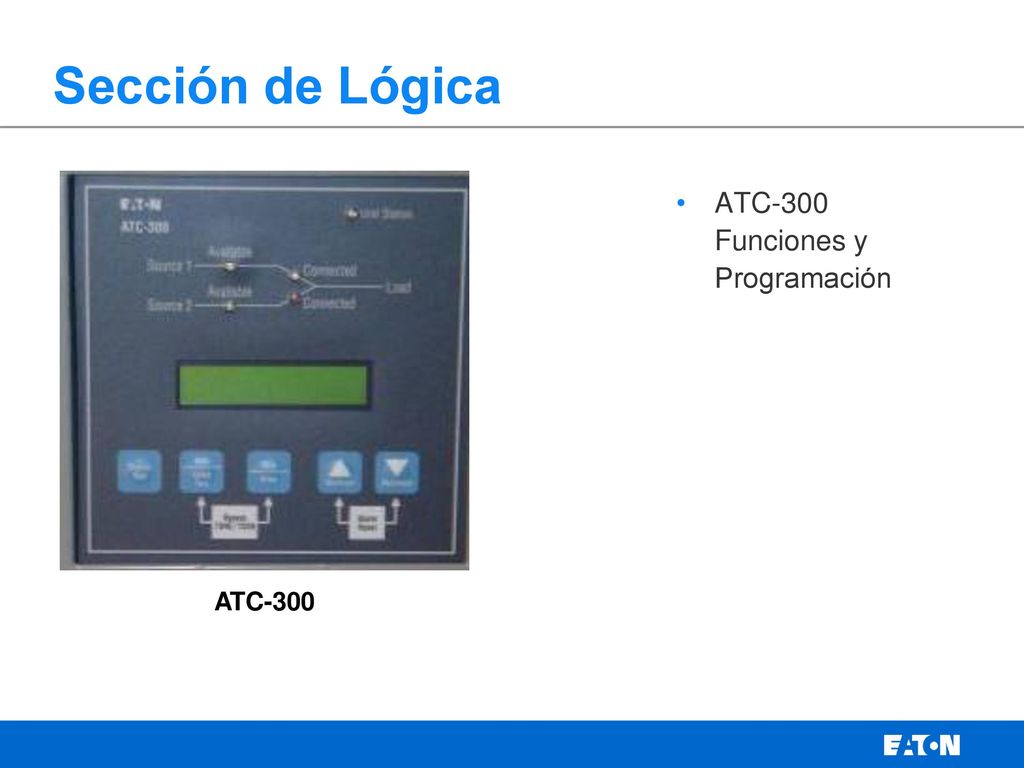

Sección de Lógica ATC-300 Funciones y Programación ATC-300
6

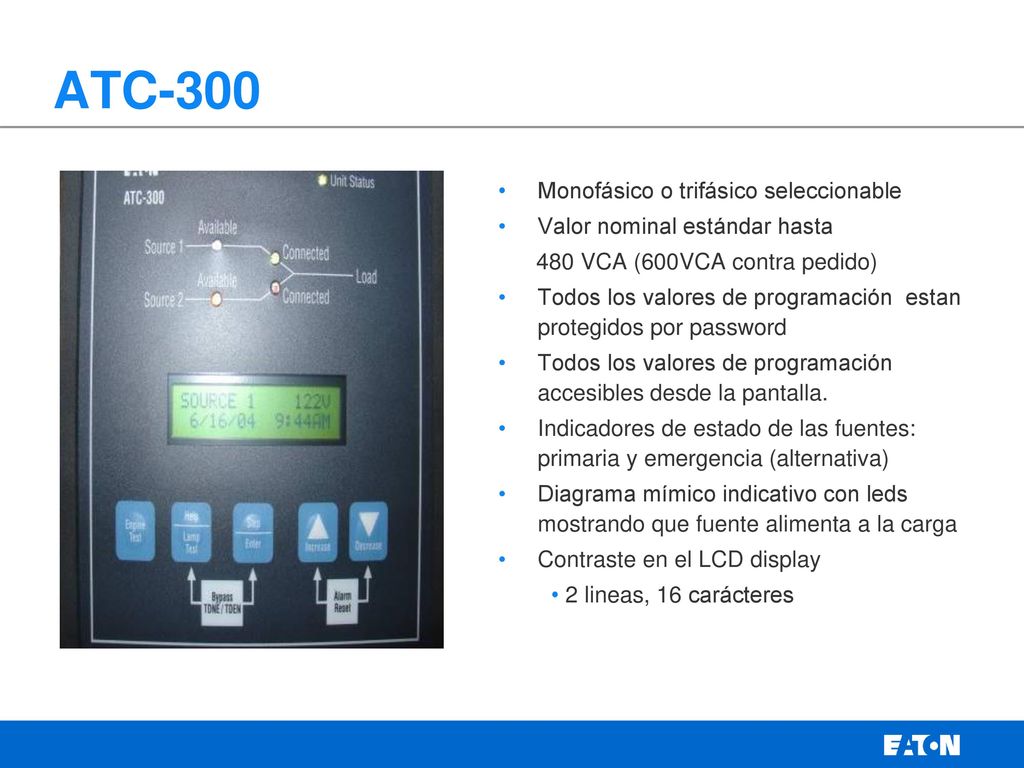

ATC-300 Monofásico o trifásico seleccionable
Valor nominal estándar hasta 480 VCA (600VCA contra pedido) Todos los valores de programación estan protegidos por password Todos los valores de programación accesibles desde la pantalla. Indicadores de estado de las fuentes: primaria y emergencia (alternativa) Diagrama mímico indicativo con leds mostrando que fuente alimenta a la carga Contraste en el LCD display 2 lineas, 16 carácteres
7

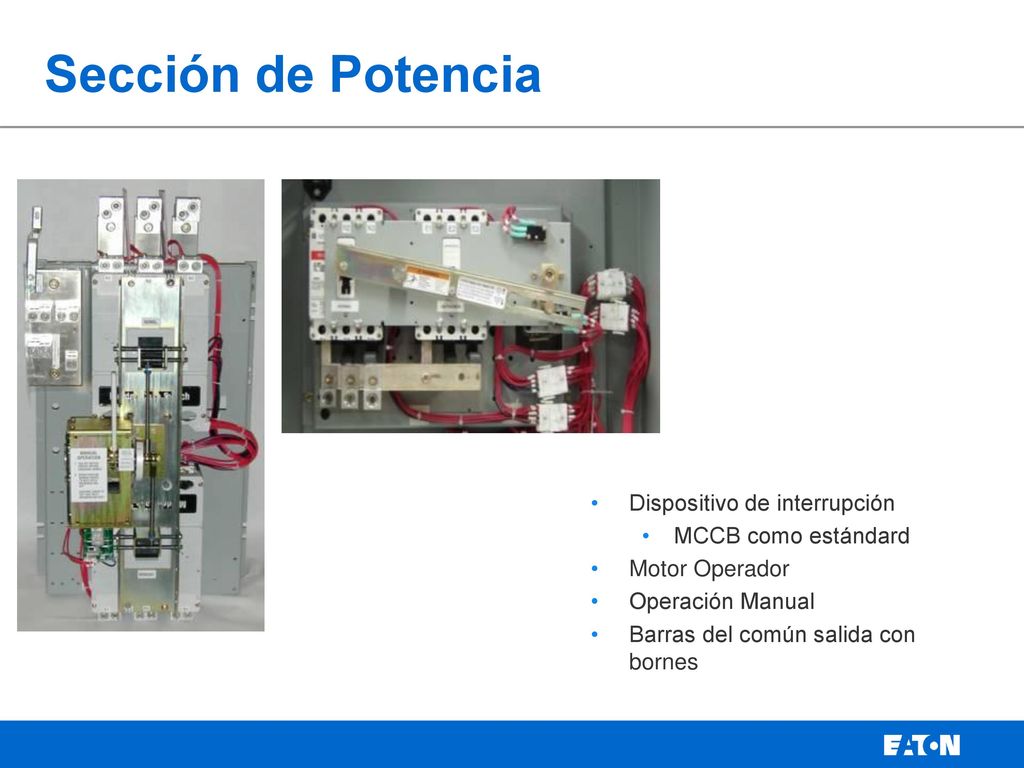

Sección de Potencia Dispositivo de interrupción MCCB como estándard
Motor Operador Operación Manual Barras del común salida con bornes
8

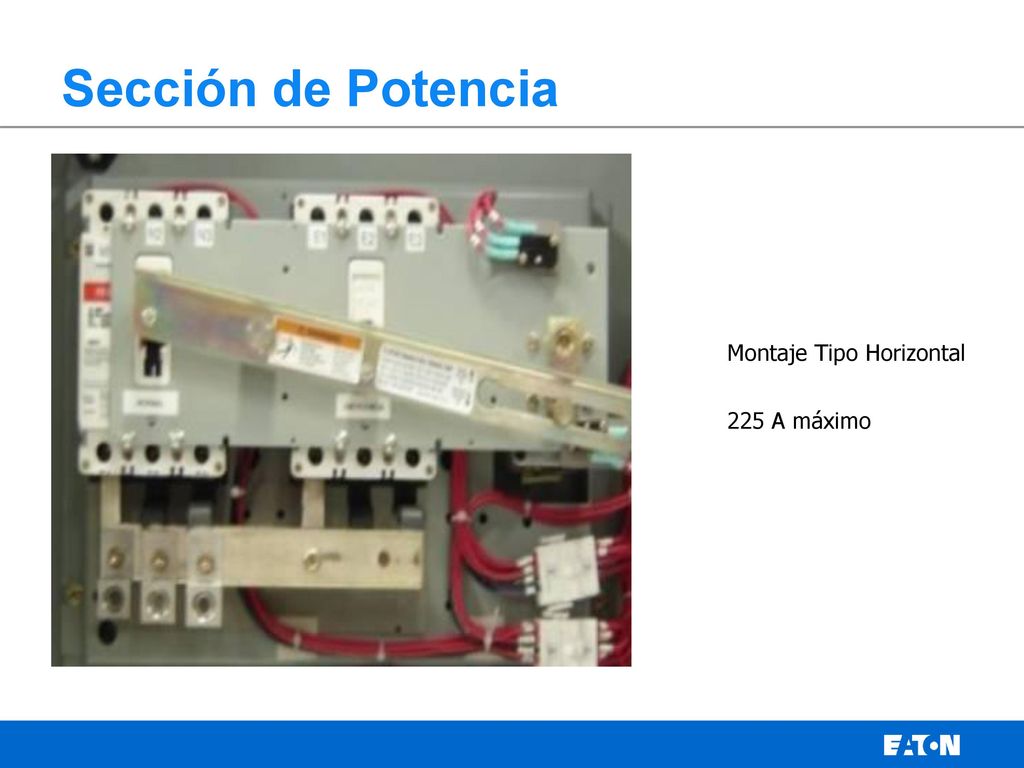

Sección de Potencia Montaje Tipo Horizontal 225 A máximo
9

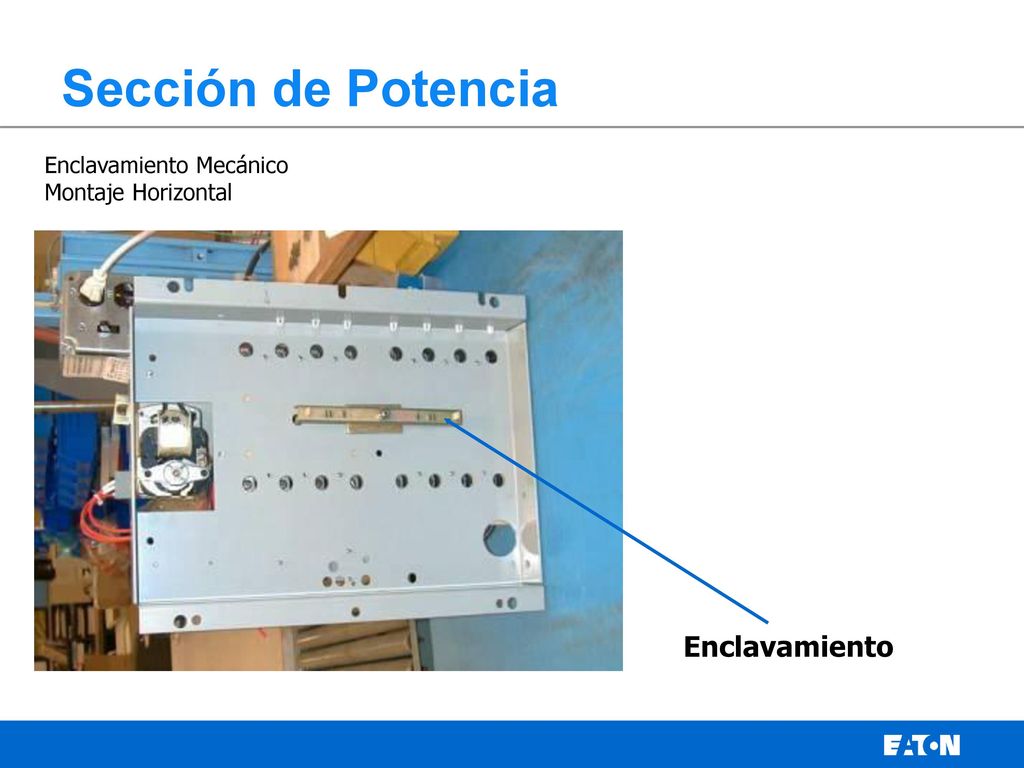

Sección de Potencia Enclavamiento Enclavamiento Mecánico
Montaje Horizontal Enclavamiento
10

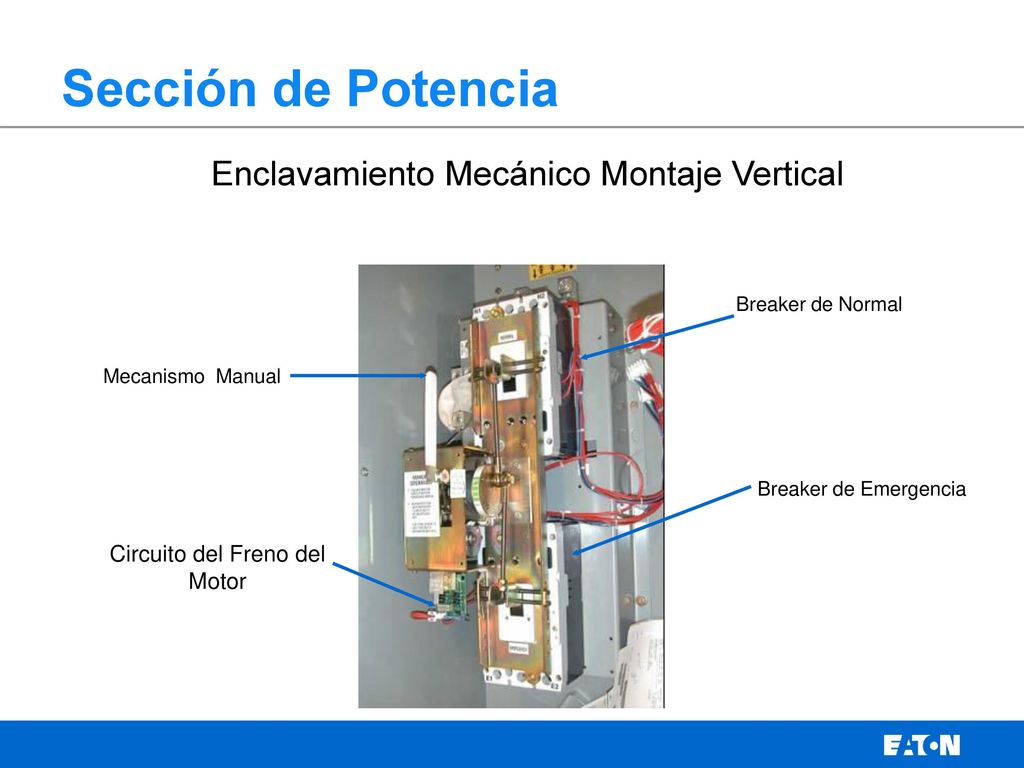

Sección de Potencia Enclavamiento Mecánico Montaje Vertical
Breaker de Normal Mecanismo Manual Breaker de Emergencia Circuito del Freno del Motor
11

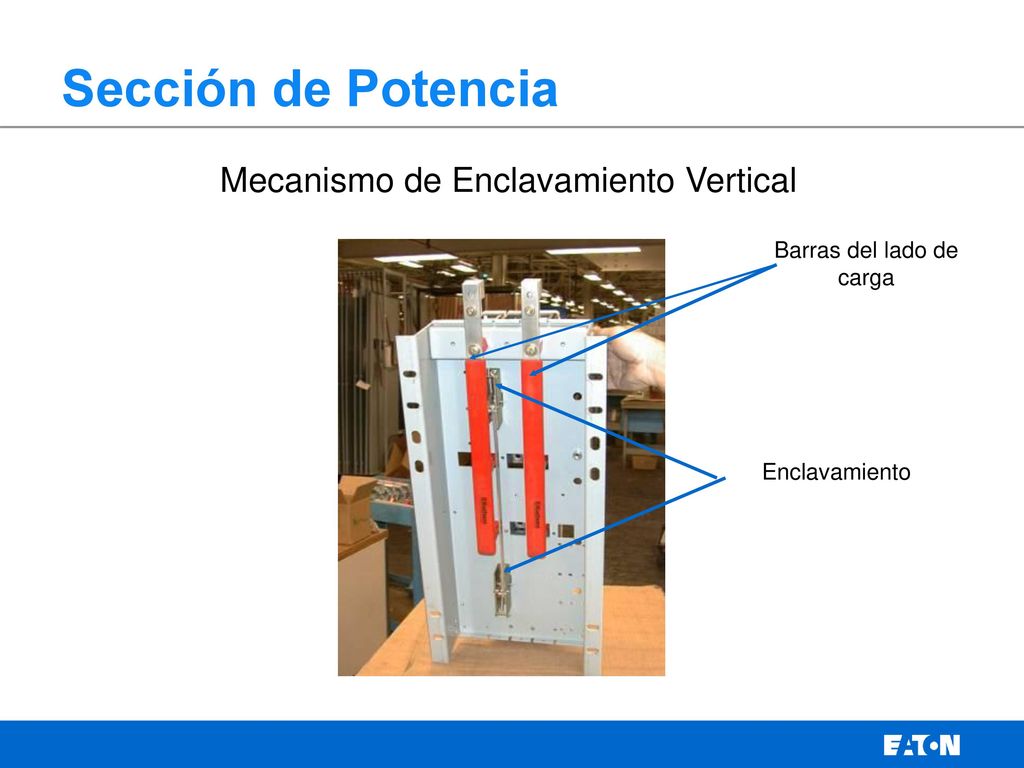

Sección de Potencia Mecanismo de Enclavamiento Vertical
Barras del lado de carga Enclavamiento
12

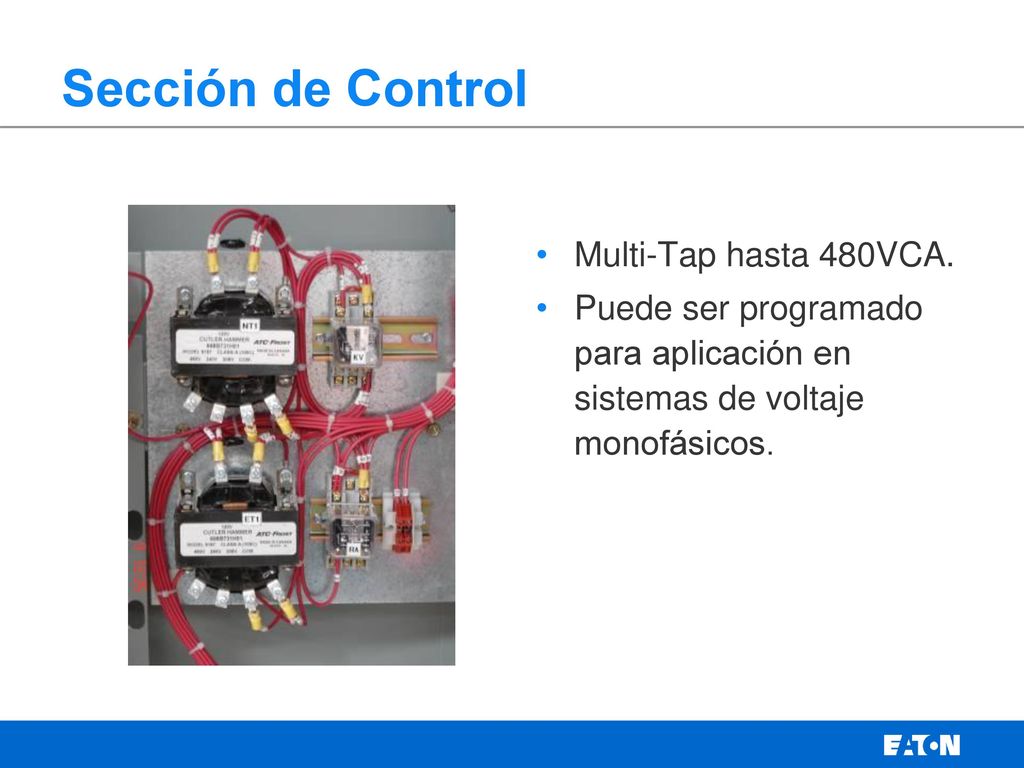

Sección de Control Multi-Tap hasta 480VCA.
Puede ser programado para aplicación en sistemas de voltaje monofásicos.
13

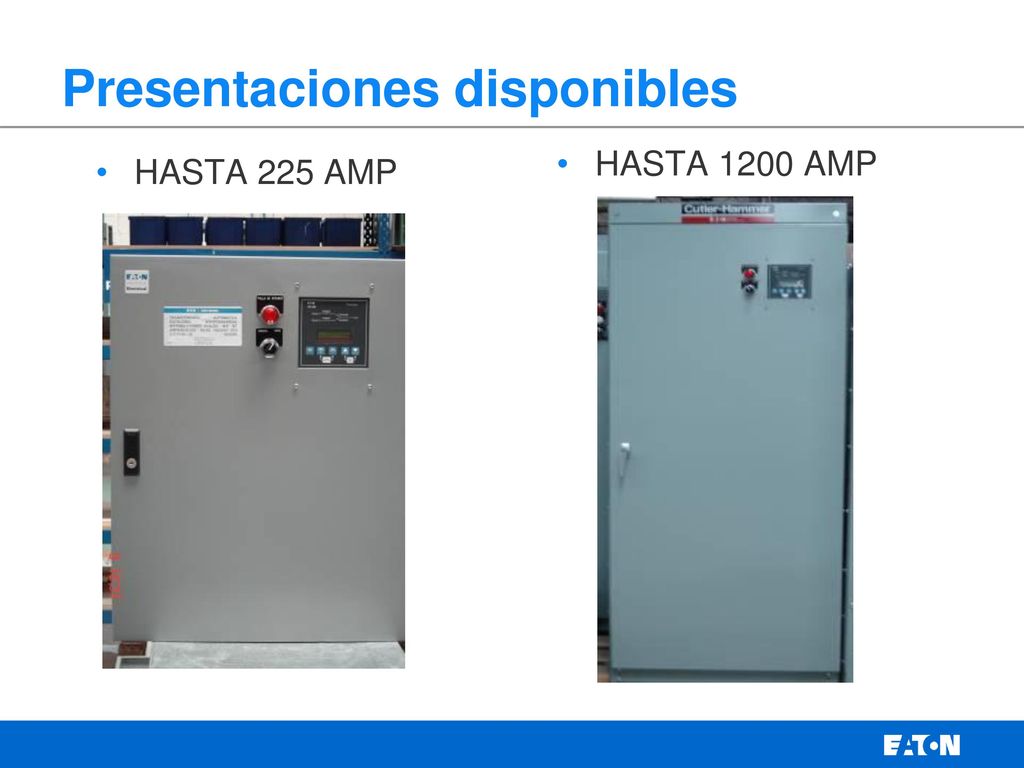

Presentaciones disponibles
HASTA 1200 AMP HASTA 225 AMP
14

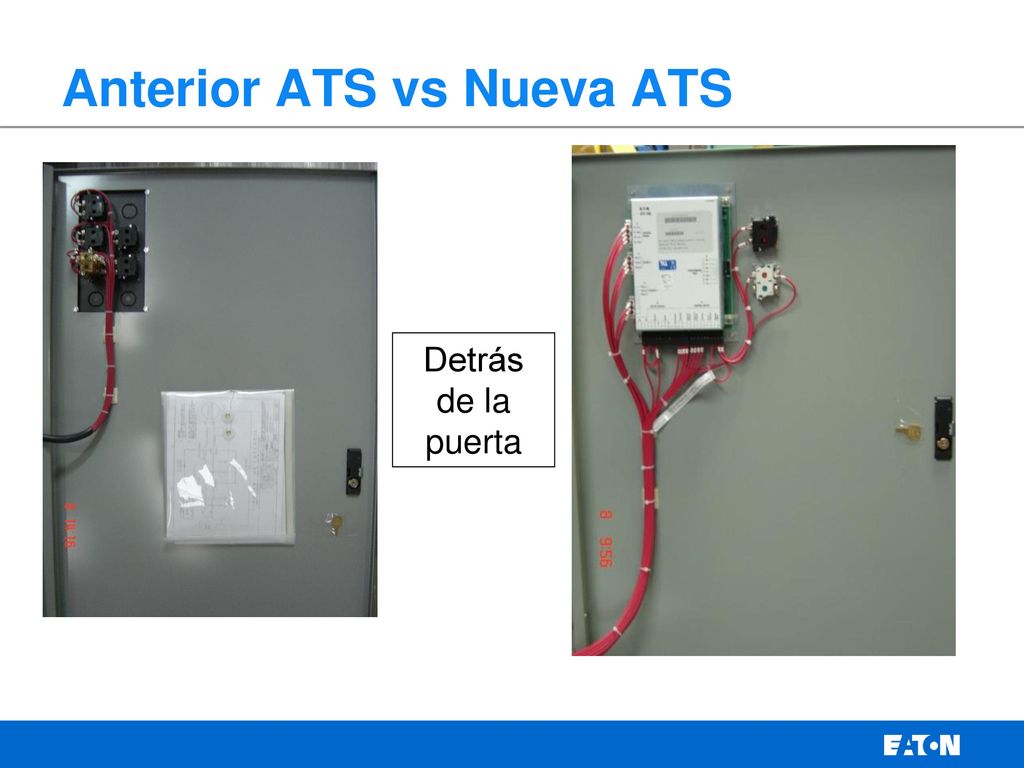

Anterior ATS vs Nueva ATS
Detrás de la puerta
15

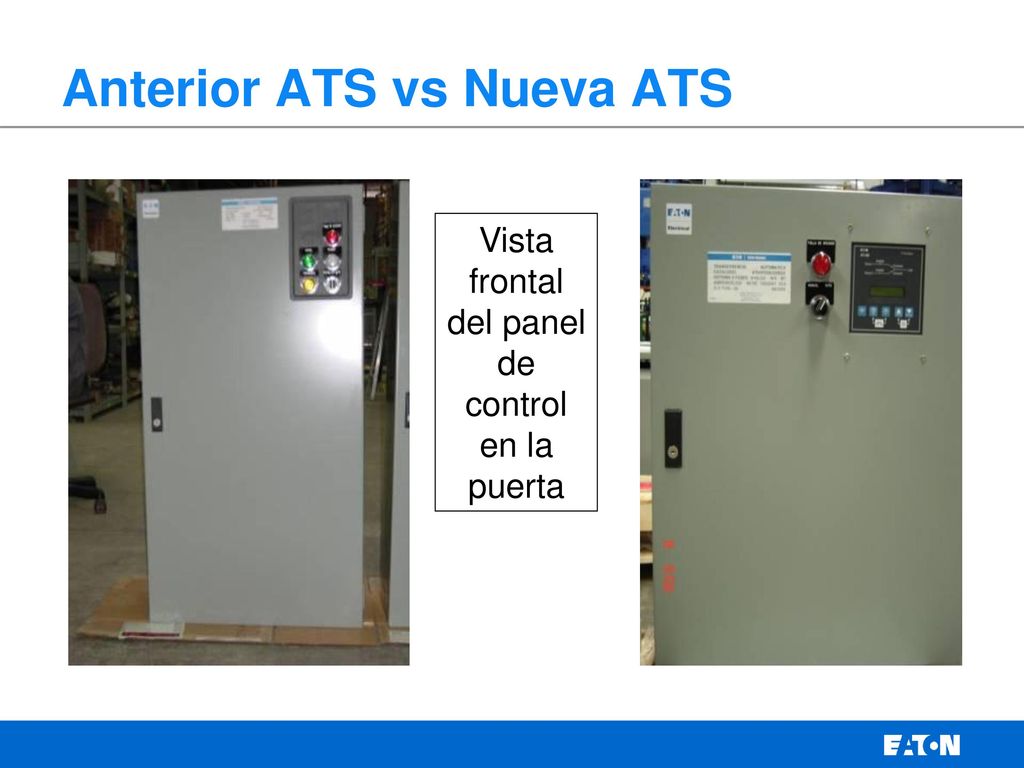

Anterior ATS vs Nueva ATS
Vista frontal del panel de control en la puerta
16
Anterior ATS vs Nueva ATS
Vista interior
17

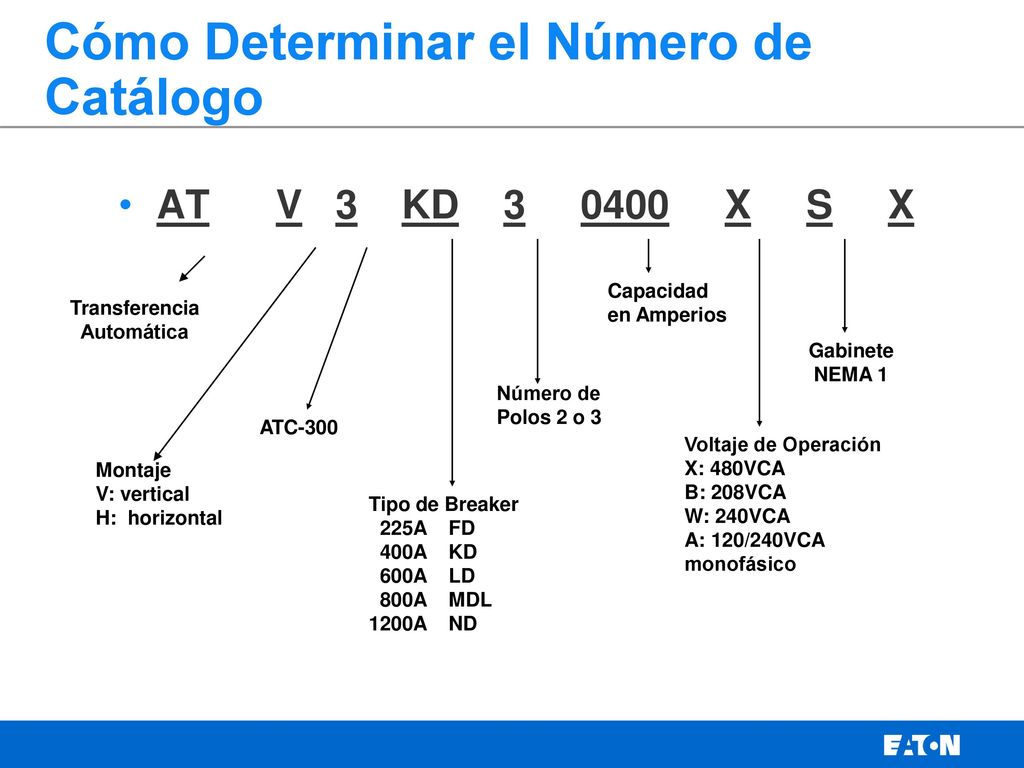

Cómo Determinar el Número de Catálogo
AT V KD X S X Capacidad en Amperios Transferencia Automática Gabinete NEMA 1 Número de Polos 2 o 3 ATC-300 Voltaje de Operación X: 480VCA B: 208VCA W: 240VCA A: 120/240VCA monofásico Montaje V: vertical H: horizontal Tipo de Breaker 225A FD 400A KD 600A LD 800A MDL 1200A ND
18

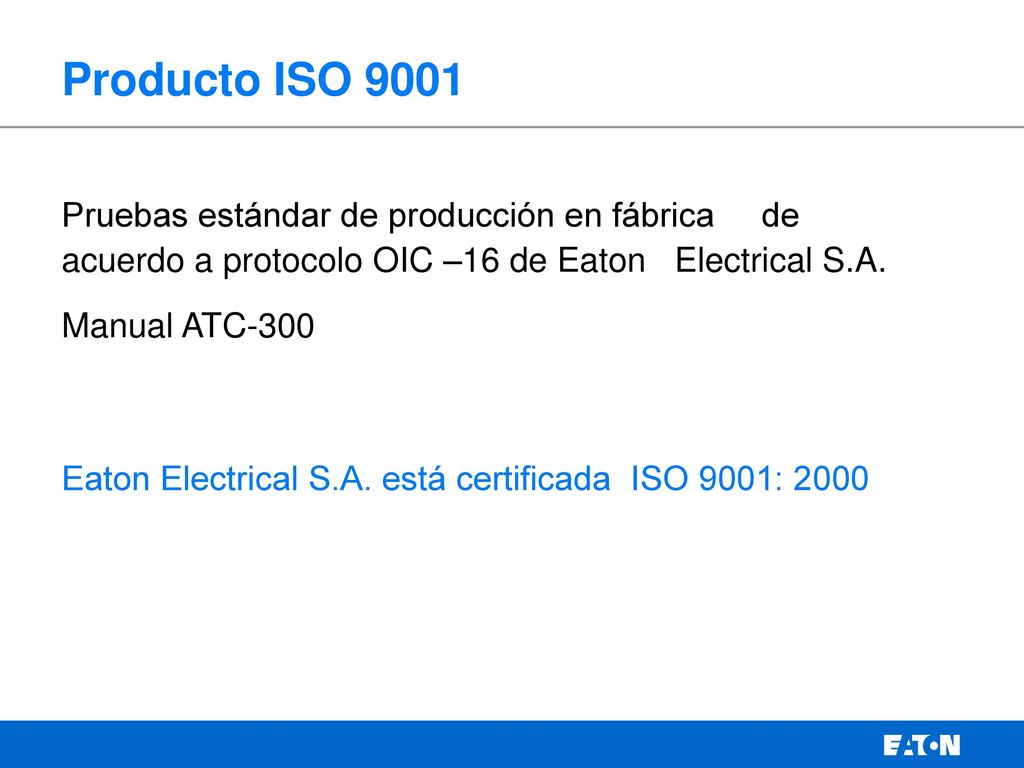

Producto ISO 9001 Pruebas estándar de producción en fábrica de acuerdo a protocolo OIC –16 de Eaton Electrical S.A. Manual ATC-300 Eaton Electrical S.A. está certificada ISO 9001: 2000
