Infografía – Disco Duro HDD (Hard Disk Drive)

Presentación del tema: "Infografía – Disco Duro HDD (Hard Disk Drive)"— Transcripción de la presentación:

1 Infografía – Disco Duro HDD (Hard Disk Drive)
Samir Diaz Nieto Yefferson Ladino Erik Montaña Darío Montealegre Tecnólogo en Desarrollo Informático

2 Jumper de configuración
Platos Brazo Película Magnética Motor del Disco Actuador Mecánico Cabeza Lectora Conector de poder SATA Programa inicial de Carga Archivos de Arranque Tabla de particiones Características del disco Motor del Brazo Terminal de datos SATA Jumper de configuración Sector de arranque Tabla de asignación de archivos Controladora del Disco Sector Cluster Directorio Raíz Placa de circuitos Pista Copia de la FAT

3 Jumper de Configuración
Descripción Sirven para delimitar la transferencia de almacenamiento del disco duro y determinar la jerarquía que pueda tener éste en un pc (maestro – esclavo).

4 Descripción Es el encargado de alimentar con corriente eléctrica al disco duro desde la fuente de poder del computador. Los voltajes que maneja son: 12 V: Para mover los motores 5 V: Para la controladora del disco 3.3 V: Para algunos chips internos. Conector de poder SATA

5 Terminal de datos SATA Descripción
Permite conectar la placa base con el disco duro SATA permitiendo la transferencia de datos a gran velocidad. Las tasas de transferencia son: SATA 150 o SATA I: 150 MB/s SATA 300 o SATA II: 300 MB/s SATA 600 o SATA III: 600MB/s Terminal de datos SATA

6 Placa de circuitos Descripción
Establece la comunicación entre la computadora y el interior del disco duro. Contiene los circuitos de intercambio de datos, los amplificadores que graban los datos en la superficie de los platos y aquellos que recogerán los minúsculos pulsos que captan las cabezas de lectura, amplificándolos y decodificándolos para enviarlos al microprocesador. En esta placa también se configura la unidad como disco único, master o esclavo. Placa de circuitos

7 Motor del Disco Descripción

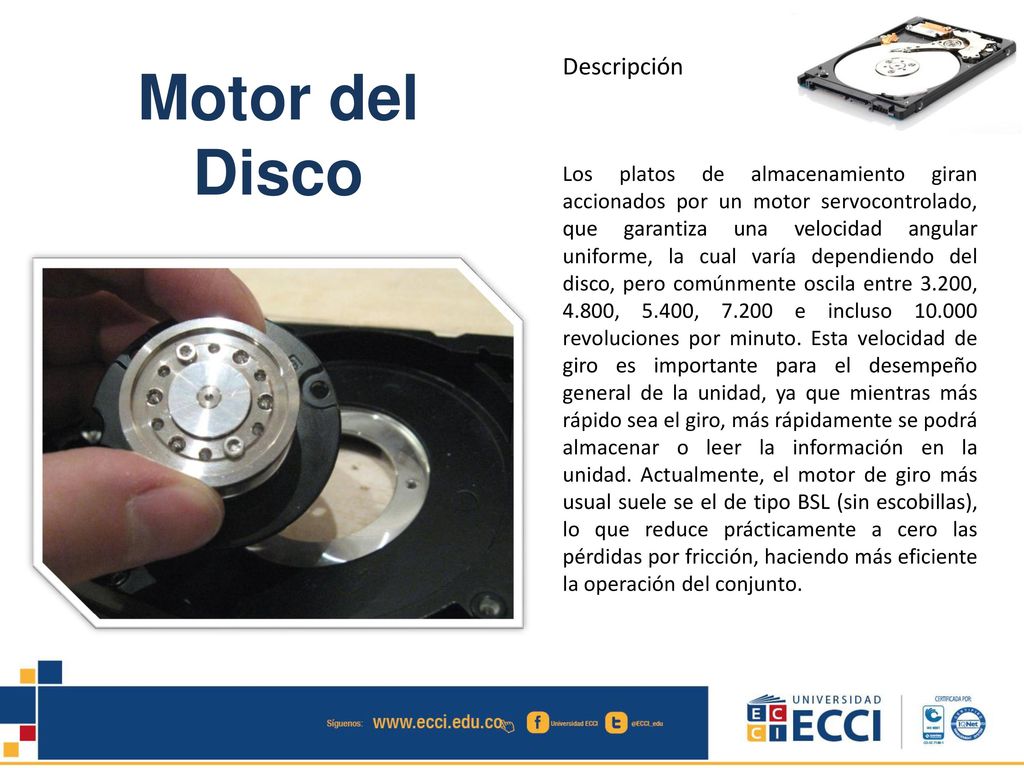

Los platos de almacenamiento giran accionados por un motor servocontrolado, que garantiza una velocidad angular uniforme, la cual varía dependiendo del disco, pero comúnmente oscila entre 3.200, 4.800, 5.400, e incluso revoluciones por minuto. Esta velocidad de giro es importante para el desempeño general de la unidad, ya que mientras más rápido sea el giro, más rápidamente se podrá almacenar o leer la información en la unidad. Actualmente, el motor de giro más usual suele se el de tipo BSL (sin escobillas), lo que reduce prácticamente a cero las pérdidas por fricción, haciendo más eficiente la operación del conjunto. Motor del Disco

8 Película Magnética Descripción

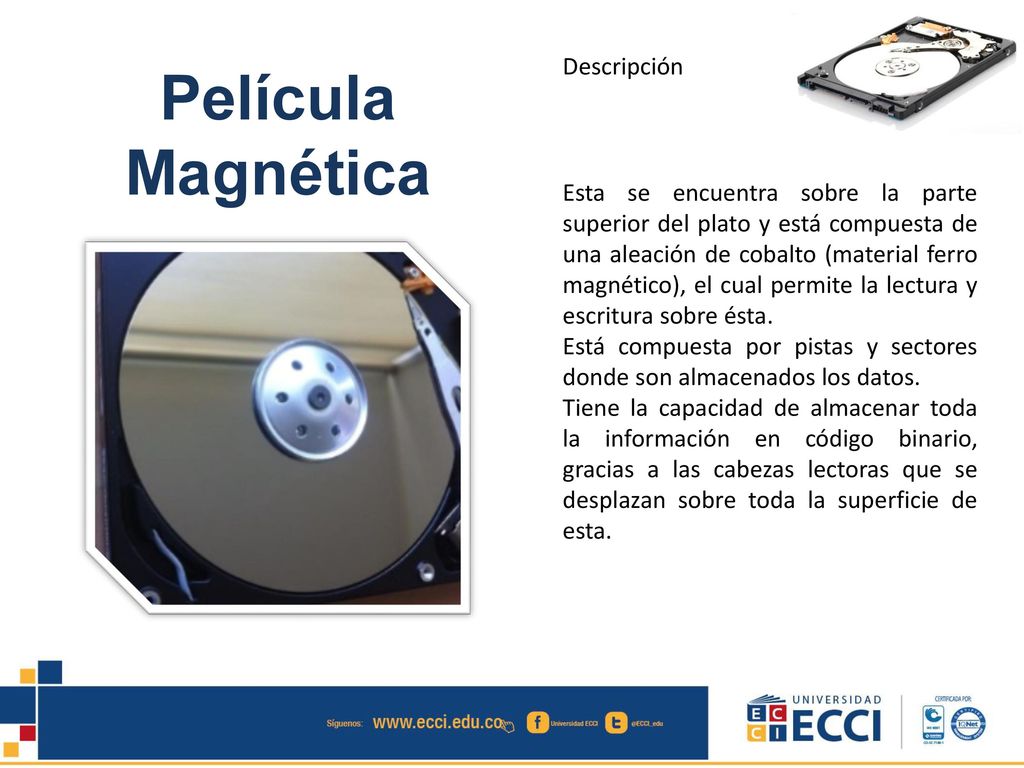

Esta se encuentra sobre la parte superior del plato y está compuesta de una aleación de cobalto (material ferro magnético), el cual permite la lectura y escritura sobre ésta. Está compuesta por pistas y sectores donde son almacenados los datos. Tiene la capacidad de almacenar toda la información en código binario, gracias a las cabezas lectoras que se desplazan sobre toda la superficie de esta. Película Magnética

9 Descripción La pieza más importante de todo disco duro son uno o más platos de aluminio, vidrio o cerámica, recubiertos por una fina capa de material ferromagnético de unas cuantas micras de espesor (de entre 3 y 8 micras). Aquí es donde finalmente se almacena la información binaria. Platos

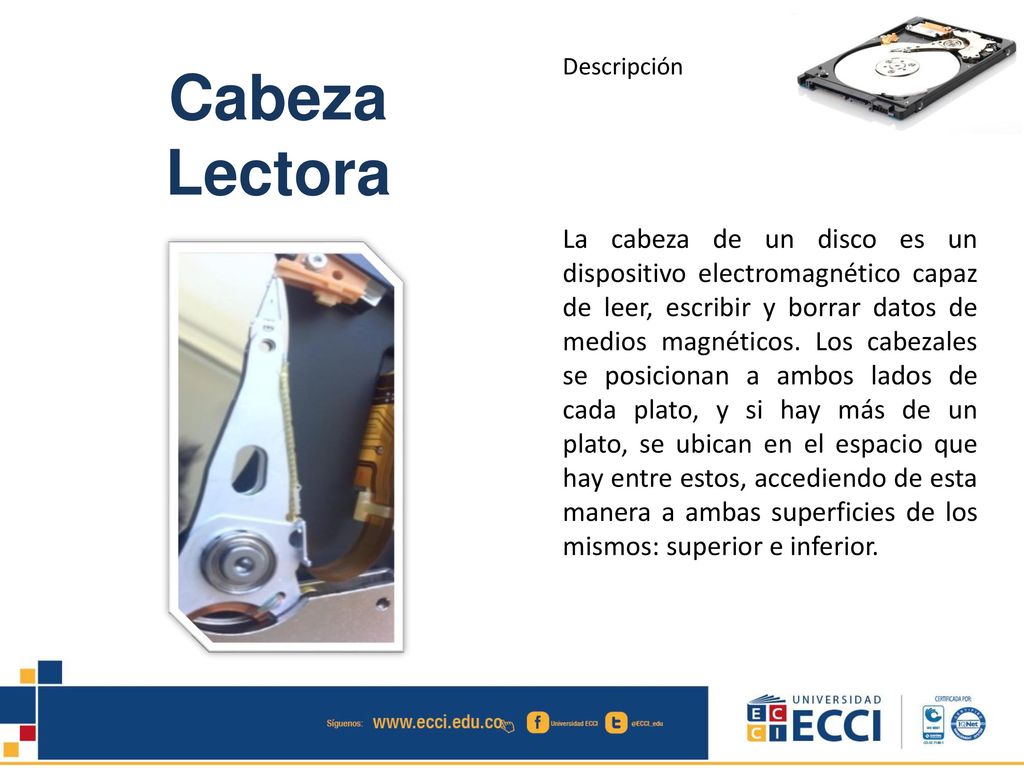

10 Descripción La cabeza de un disco es un dispositivo electromagnético capaz de leer, escribir y borrar datos de medios magnéticos. Los cabezales se posicionan a ambos lados de cada plato, y si hay más de un plato, se ubican en el espacio que hay entre estos, accediendo de esta manera a ambas superficies de los mismos: superior e inferior. Cabeza Lectora

11 Descripción Este es el encargado de sostener las cabezas de lectora y escritura. Este mueve las cabezas por las diferentes pistas y puede moverse entre 5 centímetros por la superficie del disco duro, cientos de veces por segundo sobre esta superficie. Brazo

12 Controladora de Disco Descripción
Es la conexión entre el mecanismo de la unidad de disco y el bus del sistema. La interface define la forma en que las señales pasan entre el bus del sistema y el disco duro. En el caso del disco, su interface se denomina controladora o tarjeta controladora, y se encarga no sólo de transmitir y transformar la información que parte de y llega al disco, sino también de seleccionar la unidad a la que se quiere acceder, del formato, y de todas las órdenes de bajo nivel en general.

13 Motor del Brazo Descripción
Logra la recuperación de los datos almacenados en un disco. Estos motores han sido sustituidos por una "bobinas de voz" (voice coil, las cuales permiten movimientos más precisos y, lo más importante, pueden autocorregir pequeñas desviaciones que pudiera haber en el proceso de búsqueda de un track de información (además de permitir desplazamientos más veloces, Para su funcionamiento, esta bobina de voz necesita un par de imanes permanentes que producen un campo magnético de cierta intensidad. Sumergida en dicho campo, se encuentra la bobina que está adosada en el brazo de cabezas (puede darse la situación contraria: un imán pegado al brazo y las bobinas rodeándolo); de modo que cuando circula una corriente a través de la bobina, por la atracción y repulsión magnéticas, el brazo de las cabezas tiende a moverse. Motor del Brazo

14 Actuador Mecánico Descripción

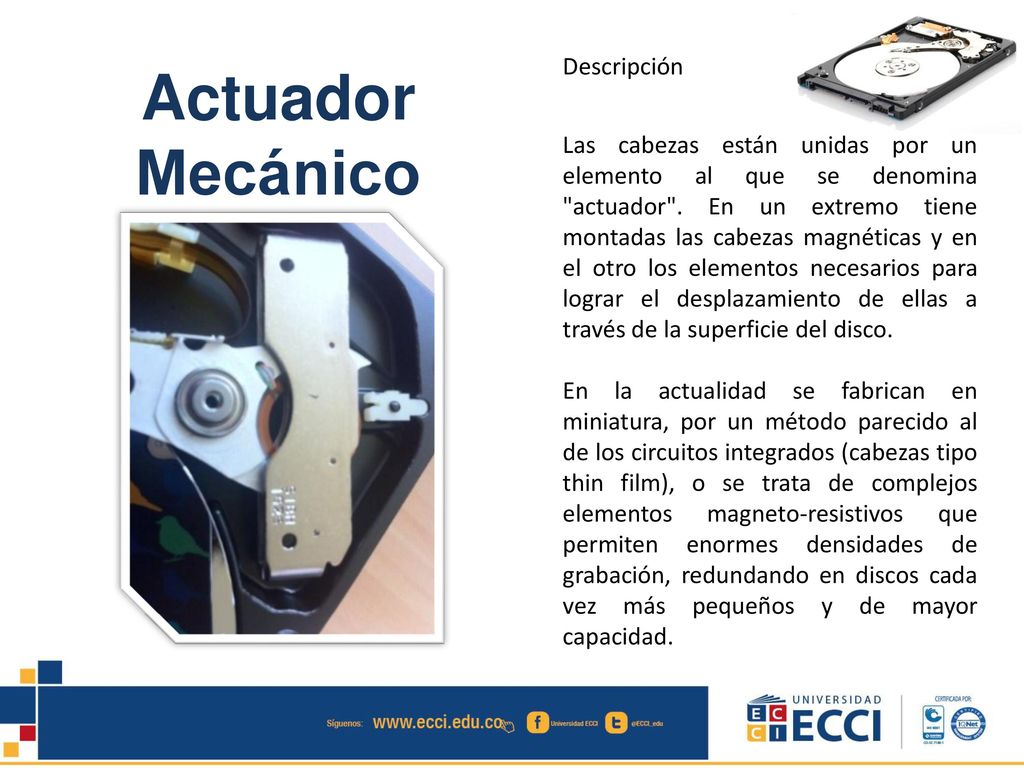

Las cabezas están unidas por un elemento al que se denomina "actuador". En un extremo tiene montadas las cabezas magnéticas y en el otro los elementos necesarios para lograr el desplazamiento de ellas a través de la superficie del disco. En la actualidad se fabrican en miniatura, por un método parecido al de los circuitos integrados (cabezas tipo thin film), o se trata de complejos elementos magneto-resistivos que permiten enormes densidades de grabación, redundando en discos cada vez más pequeños y de mayor capacidad. Actuador Mecánico

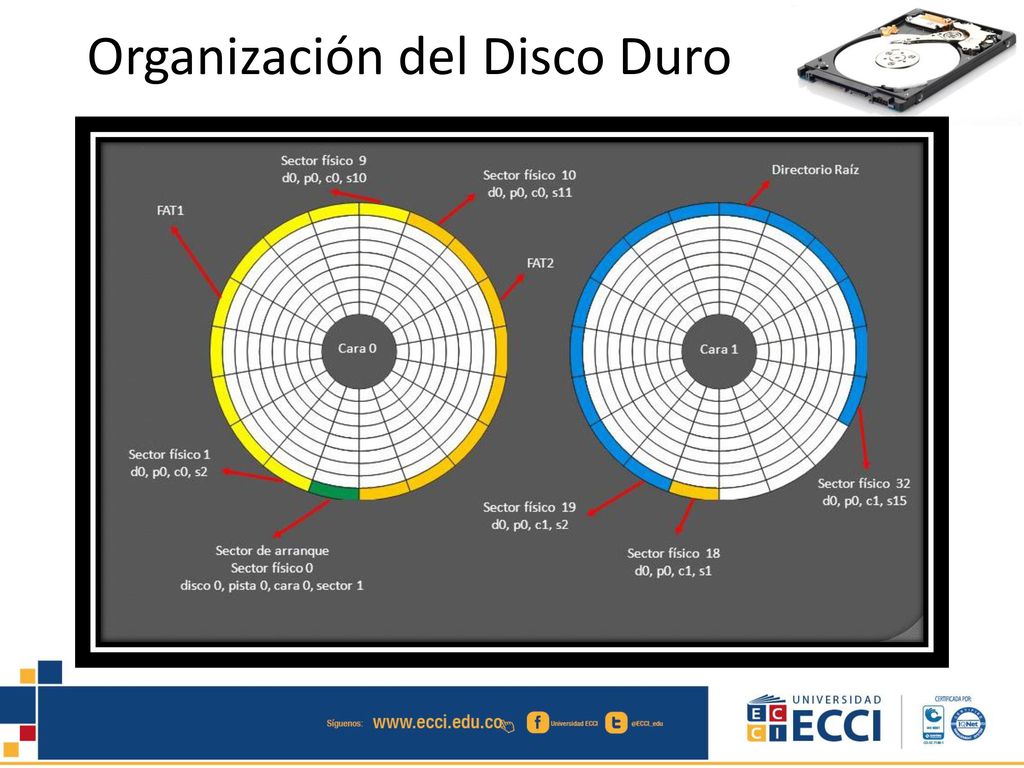

15 Organización del Disco Duro

16 Descripción Las pistas son círculos concéntricos de datos que revolucionan dentro de los discos magnéticos. El brazo magnético es el encargado de leer o escribir en el disco, ubicándose sobre la pista requerida. Pista

17 Descripción Los clusters son las partes más pequeñas de un disco duro lógico con las que se puede comunicar el sistema operativo. Un cluster está compuesto por la agrupación de uno o más sectores, dependiendo del tamaño de los mismos de la unidad lógica.  Cluster

18 Descripción Es la unidad básica de almacenamiento de datos sobre discos duros. Es un área que contiene 520 Bytes por sector, y de los cuáles 8 se usan para 2 tipos de información:       a) Información Inicial: Número de pista, datos, número de sector.       b) Información final: Clave del sector.  Sector

19 Sector de arranque Descripción

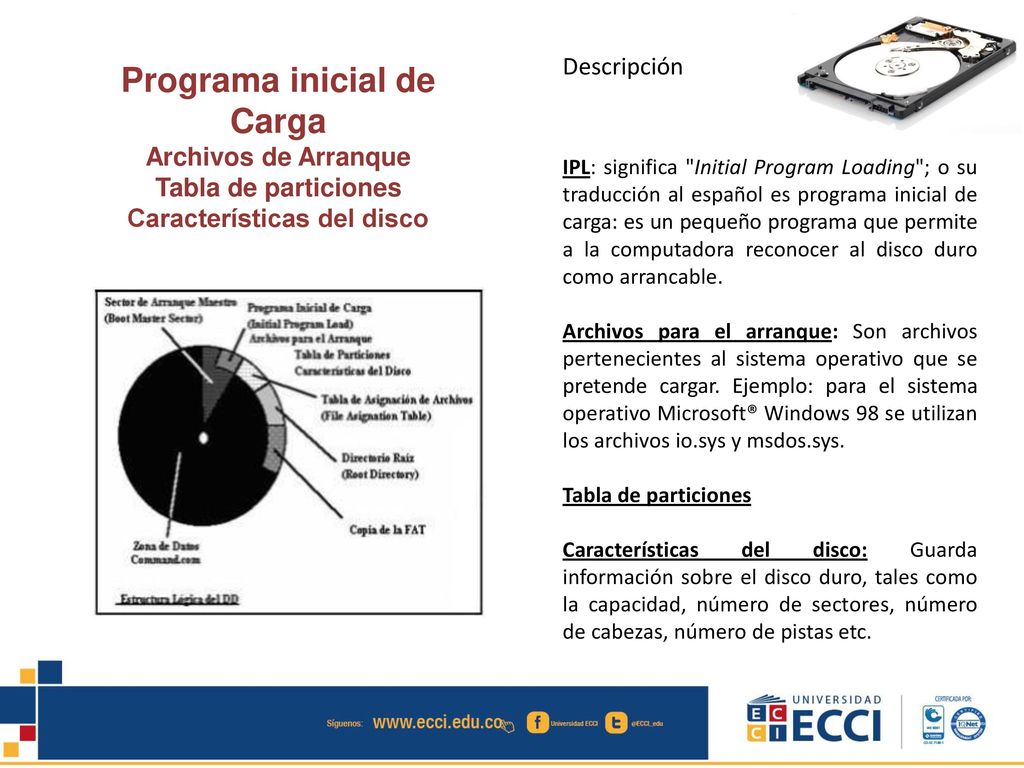

Sector de arranque maestro: Se encarga de comenzar a cargar en la memoria RAM el sistema operativo; consta de los siguientes elementos:  IPL: significa "Initial Program Loading"; o su traducción al español es programa inicial de carga: es un pequeño programa que permite a la computadora reconocer al disco duro como arrancable.  Archivos para el arranque: Son archivos pertenecientes al sistema operativo que se pretende cargar. Ejemplo: para el sistema operativo Microsoft® Windows 98 se utilizan los archivos io.sys y msdos.sys.  Tabla de particiones Características del disco: Guarda información sobre el disco duro, tales como la capacidad, número de sectores, número de cabezas, número de pistas etc.  Sector de arranque

20 Descripción IPL: significa "Initial Program Loading"; o su traducción al español es programa inicial de carga: es un pequeño programa que permite a la computadora reconocer al disco duro como arrancable.  Archivos para el arranque: Son archivos pertenecientes al sistema operativo que se pretende cargar. Ejemplo: para el sistema operativo Microsoft® Windows 98 se utilizan los archivos io.sys y msdos.sys.  Tabla de particiones Características del disco: Guarda información sobre el disco duro, tales como la capacidad, número de sectores, número de cabezas, número de pistas etc.  Programa inicial de Carga Archivos de Arranque Tabla de particiones Características del disco

21 Tabla de asignación de archivos
Descripción Es la parte dónde se almacenarán los archivos del usuario, programas del sistema operativo, música, videos, etc. Tabla de asignación de archivos

22 Descripción Almacena la información de la cantidad máxima de archivos que puede guardar un disco duro así como la información esencial de cada uno de ellos (Nombre, extensión, atributos, hora, fecha, etc). Directorio Raíz
