1
STRAP PASOS GENERALES 1. DEFINICIÓN DE GEOMETRÍA
*NUDOS *BARRAS PROPIEDADES: FORMAS SECCIONES MATERIALES 3. DEFINICIÓN DE CARGAS *TIPO *MAGNITUD *POSICIÓN *DIRECCIÓN *SENTIDO 2. DEFINICIÓN DE APOYOS *EMPOTRADOS *ARTICULADOS *MÓVILES 4. RESULTADOS *REACCIONES *DEFORMACIONES *SOLICITACIONES (M, N y Q)
2
GEOMETRÍA APOYOS CARGAS RESULTADOS
STRAP GEOMETRÍA APOYOS CARGAS RESULTADOS *BIBLIOTECA *COORDENADAS *PROGRAMA DE AUTOCAD 20x x x60 DIBUJAR EJES DE CADA BARRA DEL PÓRTICO CON “LINEA” NO POLILÍNEA Y DE FORMA ORDENADA (No dibujar los apoyos) ASIGNAR DISTINTOS LAYERS Y COLORES SEGÚN LAS SECCIONES DE LAS BARRAS GUARDAR EL ARCHIVO EN FORMATO DXF CERRAR EL AUTOCAD 5. ABRIR EL STRAP
3
STRAP GEOMETRÍA APOYOS CARGAS RESULTADOS
4
STRAP GEOMETRÍA APOYOS CARGAS RESULTADOS
MUY IMPORTANTE CONTROLAR ERROR INSALVABLE
5
STRAP GEOMETRÍA APOYOS CARGAS RESULTADOS
X1= X X2= Y
6
STRAP GEOMETRÍA APOYOS CARGAS RESULTADOS
7
STRAP GEOMETRÍA APOYOS CARGAS RESULTADOS
UNIDADES DIMENSIONES ORIENTACIÓN DE LA SECCIÓN
8
STRAP GEOMETRÍA APOYOS CARGAS RESULTADOS
Si el número de propiedades coincide con el número y color de layer que asignamos a las barras en Autocad no es necesario asignarlas
9
STRAP GEOMETRÍA APOYOS CARGAS RESULTADOS
*Fixed: Empotrado *Pin: Articulado *Other: Móvil *Del: Borrar
10
STRAP GEOMETRÍA APOYOS CARGAS RESULTADOS
OTHER: APOYO MÓVIL Seleccionamos la dirección a restringir: X1= X X2= Y
11
STRAP GEOMETRÍA APOYOS CARGAS RESULTADOS
REVISAR DATOS INGRESADOS: DISPLAY
12
STRAP GEOMETRÍA APOYOS CARGAS RESULTADOS
13
STRAP GEOMETRÍA APOYOS CARGAS RESULTADOS
CARGA EN NUDOS CARGA EN BARRAS
14
STRAP GEOMETRÍA APOYOS CARGAS RESULTADOS
15
STRAP GEOMETRÍA APOYOS CARGAS RESULTADOS
16
STRAP GEOMETRÍA APOYOS CARGAS RESULTADOS
17
STRAP GEOMETRÍA APOYOS CARGAS RESULTADOS
GEOMETRÍA, SOLICITACIONES, DESPLAZAMIENTOS, REACCIONES MOMENTO, CORTE, AXIAL ESTADO DE CARGA ESCALA GRÁFICA % RESULTADOS NUMÉRICOS
18
STRAP GEOMETRÍA APOYOS CARGAS RESULTADOS
19
STRAP GEOMETRÍA APOYOS CARGAS RESULTADOS
20
STRAP GEOMETRÍA APOYOS CARGAS RESULTADOS
21
STRAP GEOMETRÍA APOYOS CARGAS RESULTADOS
X1=CORTE (Q) X2=NORMAL (N) X6=MOMENTO (M)
22
ERRORES EN LA MODELACIÓN
Mal dibujado en Autocad
23
Mal orientadas las secciones
ERRORES EN LA MODELACIÓN Mal orientadas las secciones
24

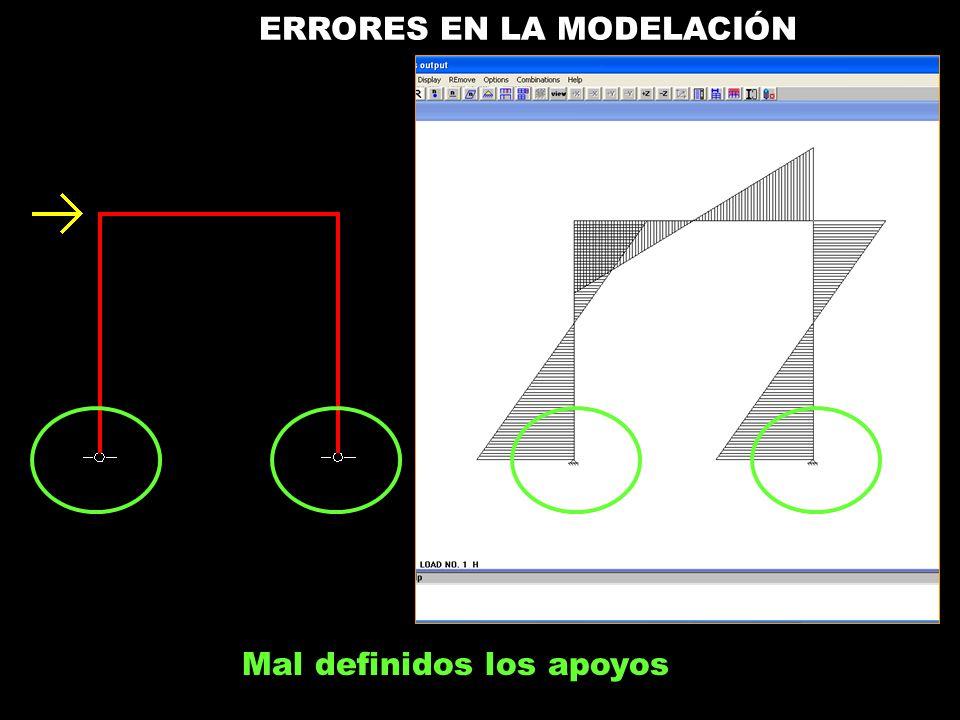

ERRORES EN LA MODELACIÓN
Mal definidos los apoyos
