1 Infiltraciones A través de la carpintería y de la envolvente (no deseadas) Dependen de la velocidad de viento y de la diferencia de temperatura Curso de EnergyPlus - Dra. Silvana Flores Larsen - INENCO - UNSa - Argentina - Julio de 2011

2 Infiltraciones: modelo 1

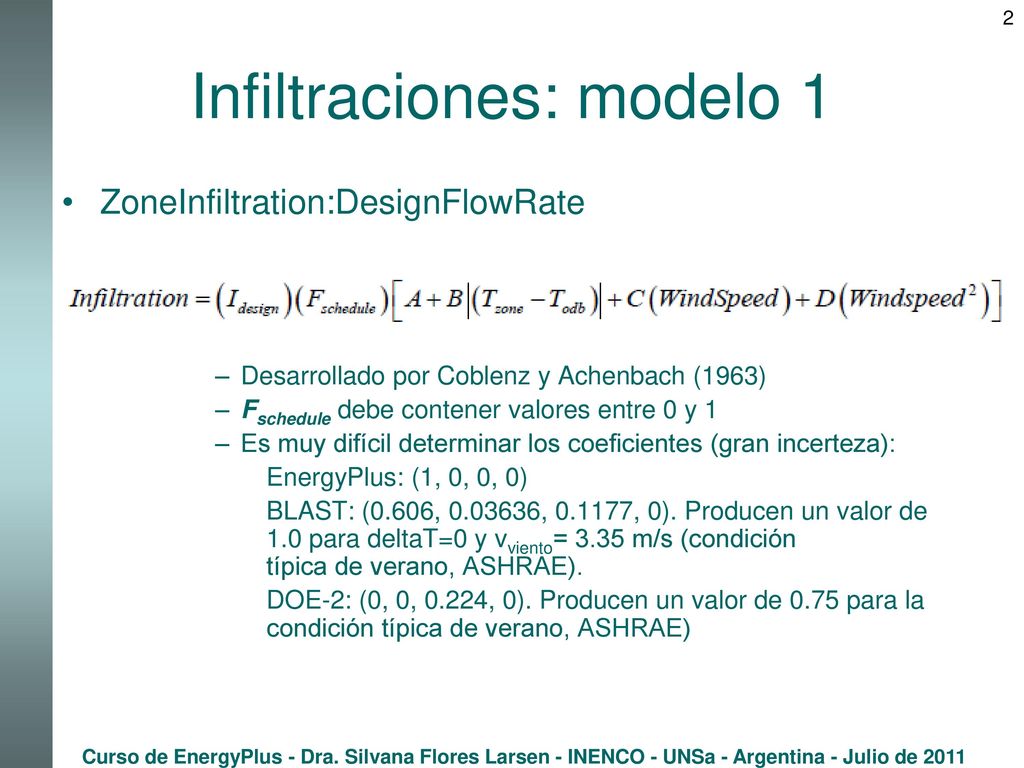

ZoneInfiltration:DesignFlowRate Desarrollado por Coblenz y Achenbach (1963) Fschedule debe contener valores entre 0 y 1 Es muy difícil determinar los coeficientes (gran incerteza): EnergyPlus: (1, 0, 0, 0) BLAST: (0.606, , , 0). Producen un valor de para deltaT=0 y vviento= 3.35 m/s (condición típica de verano, ASHRAE). DOE-2: (0, 0, 0.224, 0). Producen un valor de 0.75 para la condición típica de verano, ASHRAE) Curso de EnergyPlus - Dra. Silvana Flores Larsen - INENCO - UNSa - Argentina - Julio de 2011

3 Infiltraciones: modelo 2

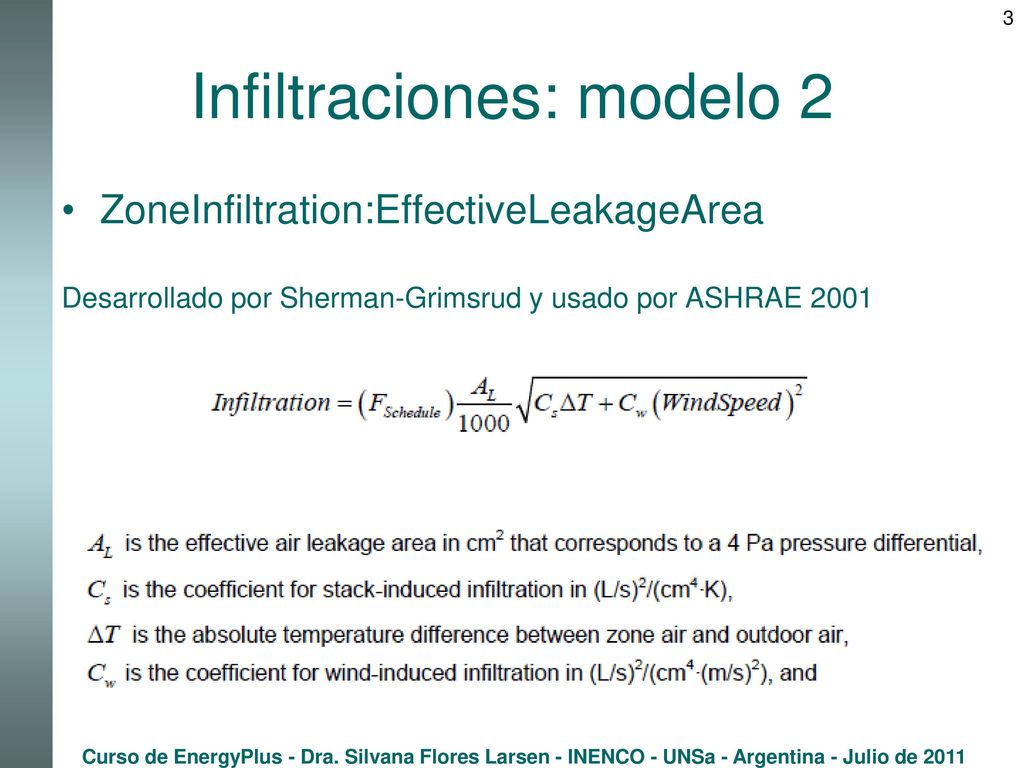

ZoneInfiltration:EffectiveLeakageArea Desarrollado por Sherman-Grimsrud y usado por ASHRAE 2001 Curso de EnergyPlus - Dra. Silvana Flores Larsen - INENCO - UNSa - Argentina - Julio de 2011

4 Infiltraciones: modelo 2

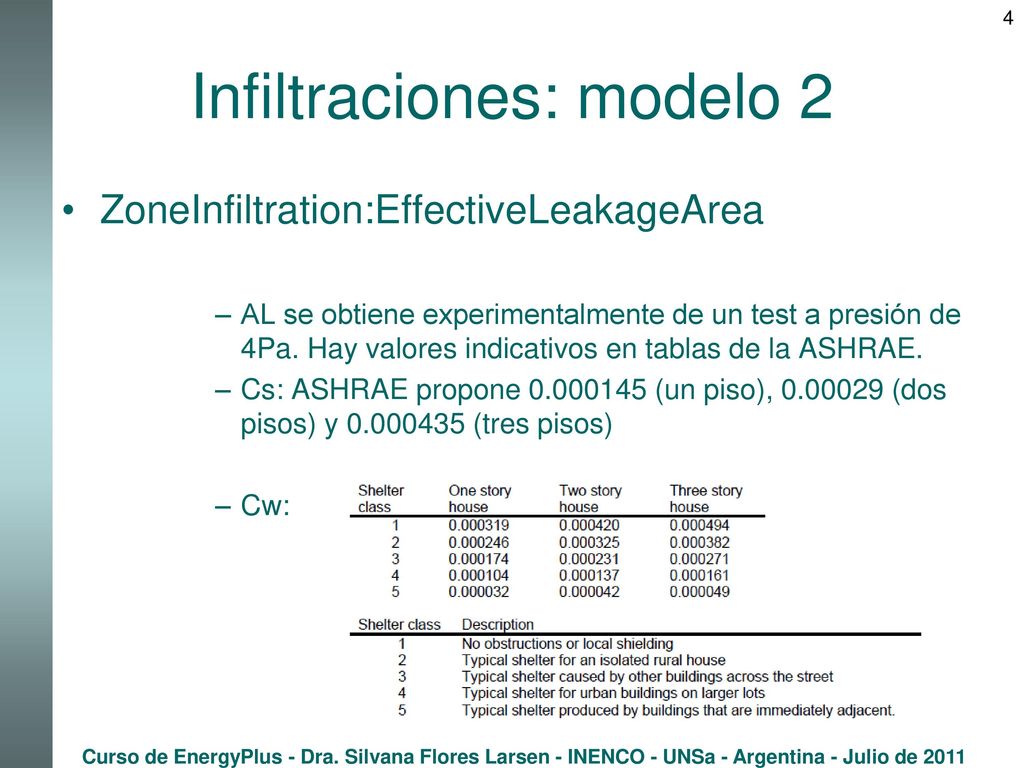

ZoneInfiltration:EffectiveLeakageArea AL se obtiene experimentalmente de un test a presión de 4Pa. Hay valores indicativos en tablas de la ASHRAE. Cs: ASHRAE propone (un piso), (dos pisos) y (tres pisos) Cw: Curso de EnergyPlus - Dra. Silvana Flores Larsen - INENCO - UNSa - Argentina - Julio de 2011

5 Infiltraciones: modelo 3

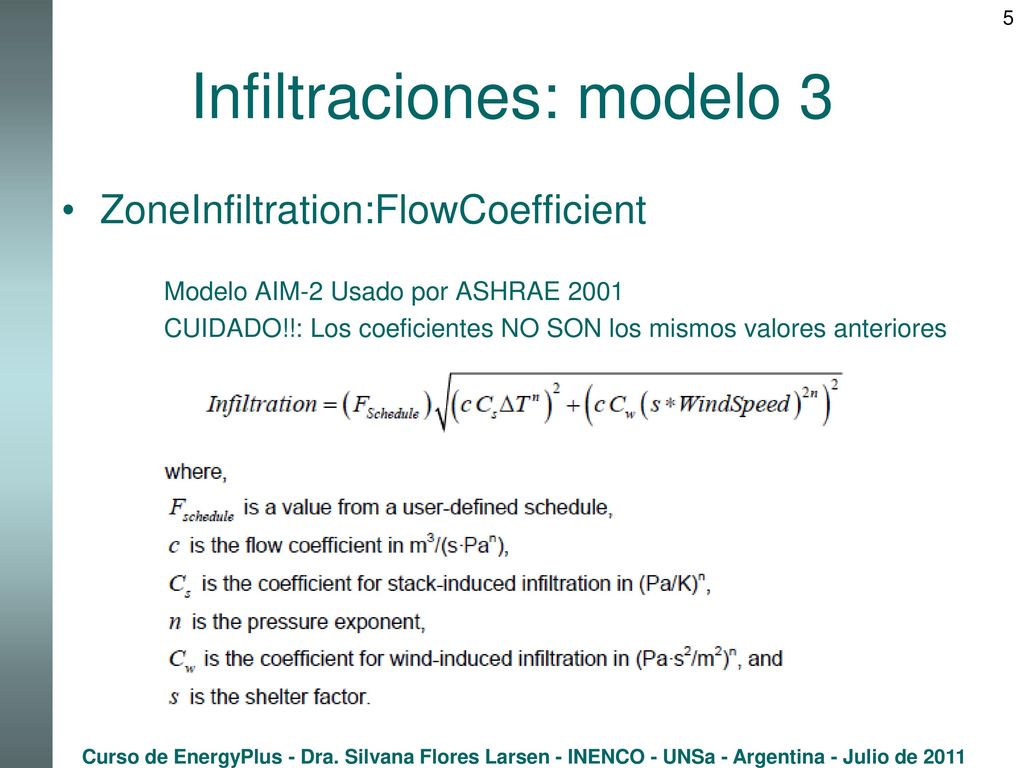

ZoneInfiltration:FlowCoefficient Modelo AIM-2 Usado por ASHRAE 2001 CUIDADO!!: Los coeficientes NO SON los mismos valores anteriores Curso de EnergyPlus - Dra. Silvana Flores Larsen - INENCO - UNSa - Argentina - Julio de 2011

6 Infiltraciones: modelo 3
ZoneInfiltration:FlowCoefficient Cs: n: exponente de la presión, 0.6<n<0.7 (típico: 0.67) c: experimental, sacado de tests de presión (idem modelo anterior) Cw: AHRAE 2001 sugiere: s: ASHRAE 2001: Curso de EnergyPlus - Dra. Silvana Flores Larsen - INENCO - UNSa - Argentina - Julio de 2011

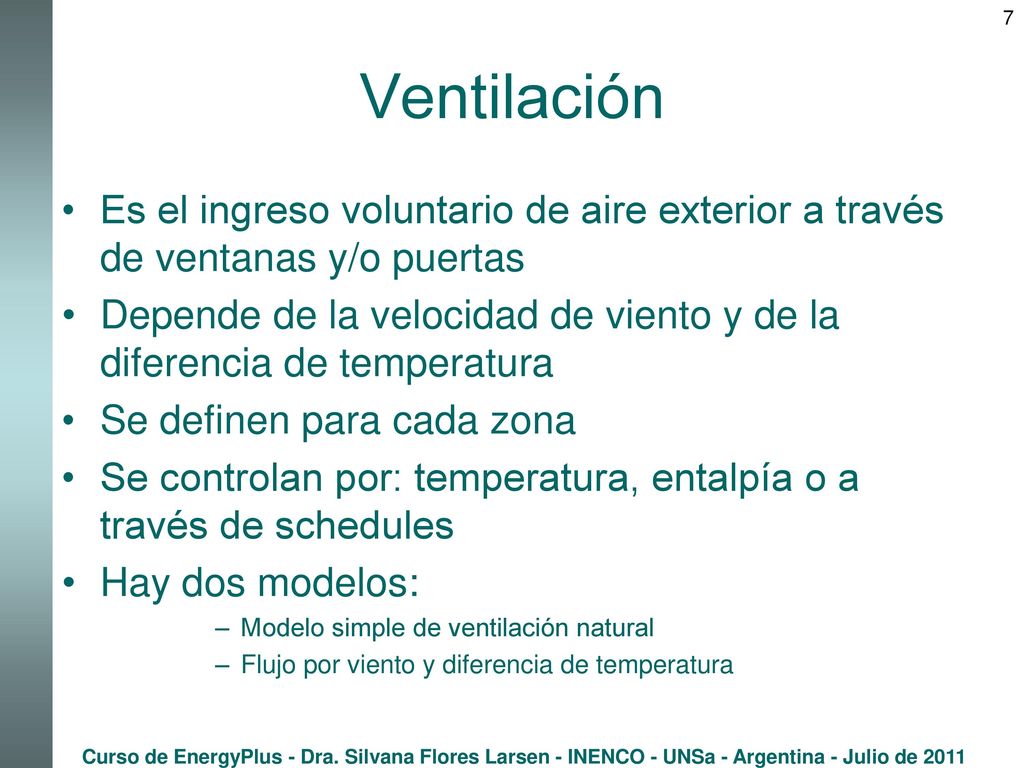

7 Ventilación Es el ingreso voluntario de aire exterior a través de ventanas y/o puertas Depende de la velocidad de viento y de la diferencia de temperatura Se definen para cada zona Se controlan por: temperatura, entalpía o a través de schedules Hay dos modelos: Modelo simple de ventilación natural Flujo por viento y diferencia de temperatura Curso de EnergyPlus - Dra. Silvana Flores Larsen - INENCO - UNSa - Argentina - Julio de 2011

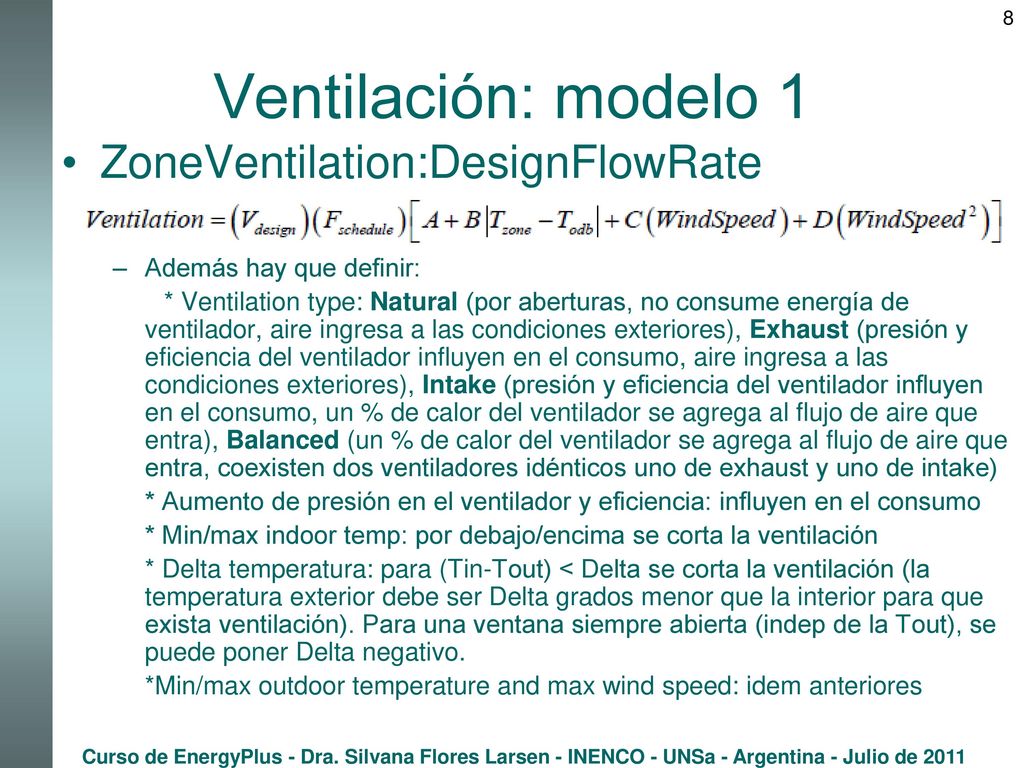

8 Ventilación: modelo 1 ZoneVentilation:DesignFlowRate
Además hay que definir: * Ventilation type: Natural (por aberturas, no consume energía de ventilador, aire ingresa a las condiciones exteriores), Exhaust (presión y eficiencia del ventilador influyen en el consumo, aire ingresa a las condiciones exteriores), Intake (presión y eficiencia del ventilador influyen en el consumo, un % de calor del ventilador se agrega al flujo de aire que entra), Balanced (un % de calor del ventilador se agrega al flujo de aire que entra, coexisten dos ventiladores idénticos uno de exhaust y uno de intake) * Aumento de presión en el ventilador y eficiencia: influyen en el consumo * Min/max indoor temp: por debajo/encima se corta la ventilación * Delta temperatura: para (Tin-Tout) < Delta se corta la ventilación (la temperatura exterior debe ser Delta grados menor que la interior para que exista ventilación). Para una ventana siempre abierta (indep de la Tout), se puede poner Delta negativo. *Min/max outdoor temperature and max wind speed: idem anteriores Curso de EnergyPlus - Dra. Silvana Flores Larsen - INENCO - UNSa - Argentina - Julio de 2011

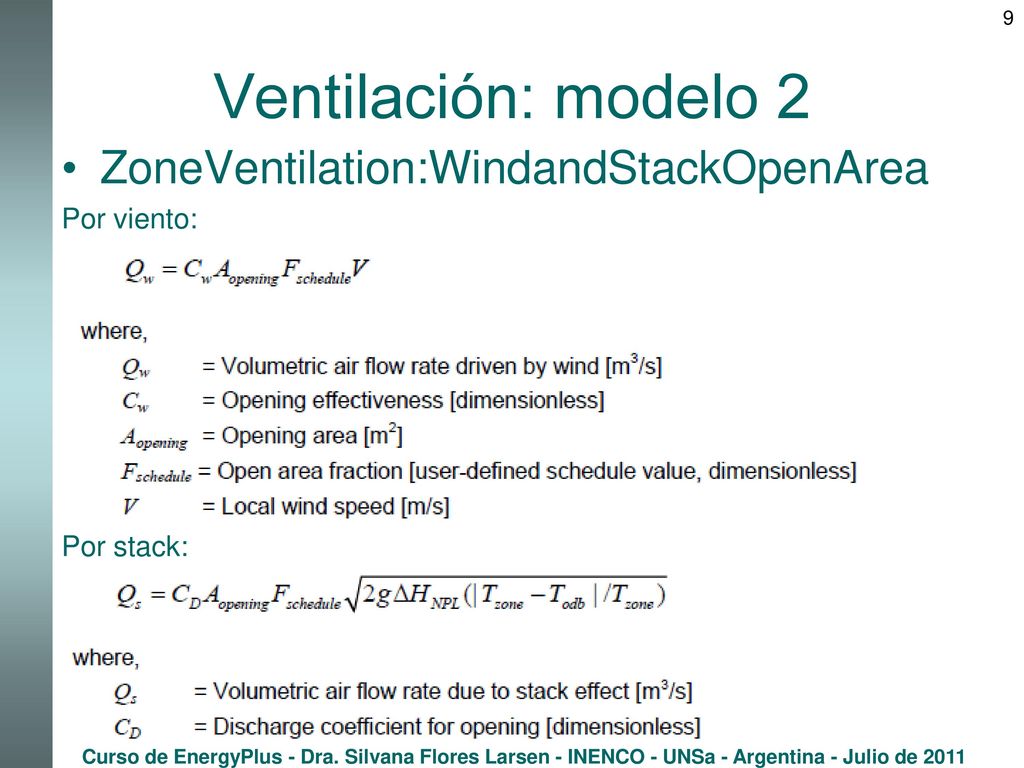

9 Ventilación: modelo 2 ZoneVentilation:WindandStackOpenArea Por viento:
Por stack: Curso de EnergyPlus - Dra. Silvana Flores Larsen - INENCO - UNSa - Argentina - Julio de 2011

10 Ventilación: modelo 2 ZoneVentilation:WindandStackOpenArea
Por stack (cont.): Flujo total: Además hay que definir: * Efectividad de la abertura Cw: se puede autocalcular, usará los valores de ASHRAE (2009): 0.55 para vientos perpendiculares y 0.3 para vientos diagonales (para otros valores interpola) * Ángulo efectivo: es el que se usa para determinar el ángulo con el viento. *Diferencia de altura: entre el punto medio de la abertura más baja y el punto de presión neutral. Difícil de estimar. Manual sugiere consultar ASHRAE 2009. * Coef de descarga Cd: en autocalcular usa Curso de EnergyPlus - Dra. Silvana Flores Larsen - INENCO - UNSa - Argentina - Julio de 2011
