1
Que es la Presión Estática?
Calidad • Confiabilidad • Disponibilidad Que es la Presión Estática?
2

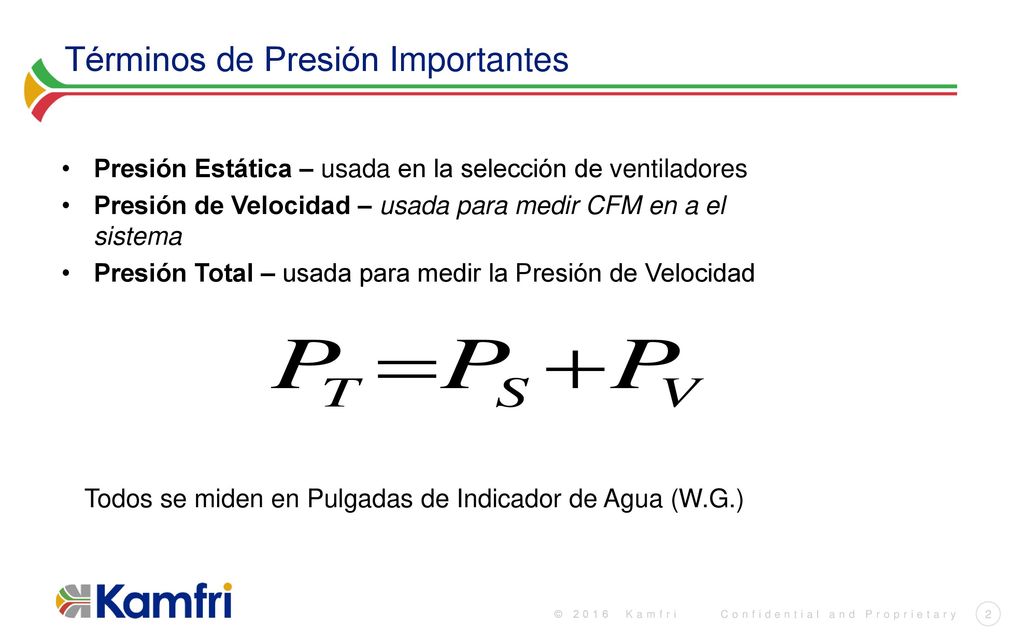

Términos de Presión Importantes
Presión Estática – usada en la selección de ventiladores Presión de Velocidad – usada para medir CFM en a el sistema Presión Total – usada para medir la Presión de Velocidad Todos se miden en Pulgadas de Indicador de Agua (W.G.)
3

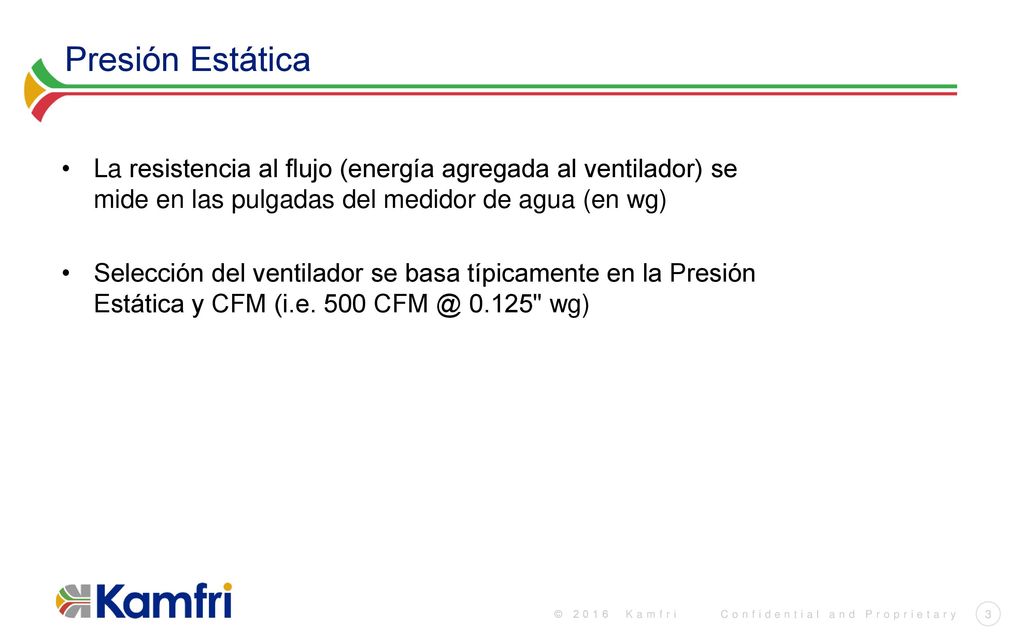

Presión Estática La resistencia al flujo (energía agregada al ventilador) se mide en las pulgadas del medidor de agua (en wg) Selección del ventilador se basa típicamente en la Presión Estática y CFM (i.e " wg)
4

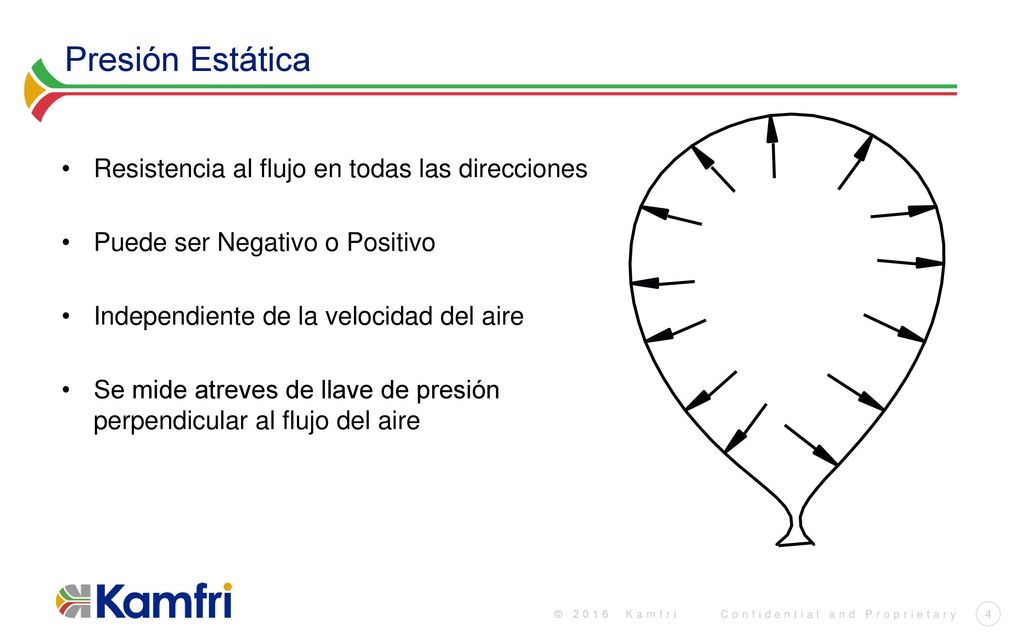

Presión Estática Resistencia al flujo en todas las direcciones
Puede ser Negativo o Positivo Independiente de la velocidad del aire Se mide atreves de llave de presión perpendicular al flujo del aire
5
Presión Total Un fluido en movimiento aplicara una Presión Total en un objeto en su camino.
6

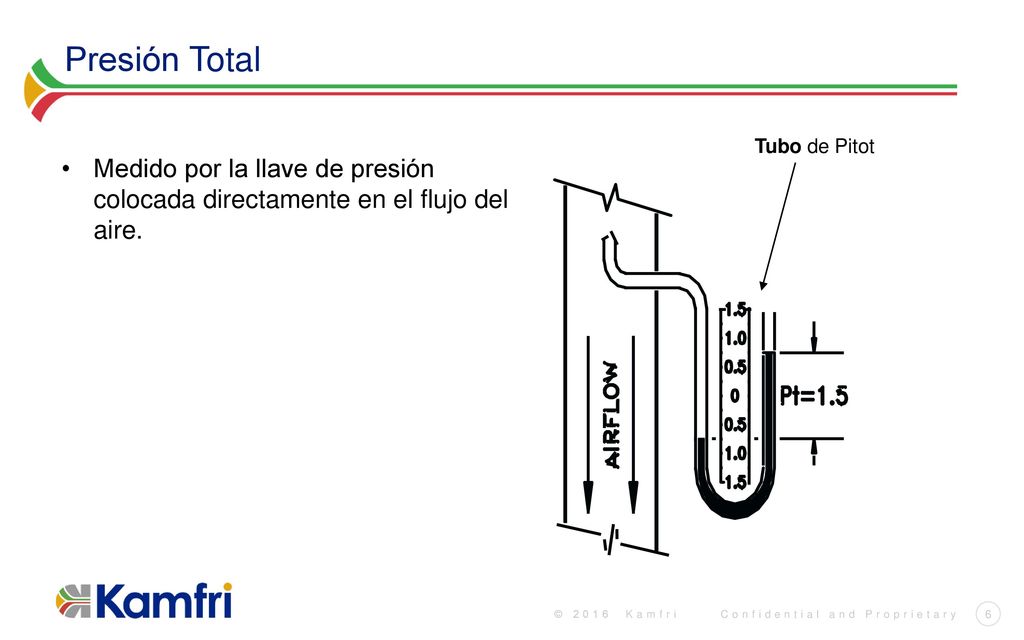

Presión Total Tubo de Pitot Medido por la llave de presión colocada directamente en el flujo del aire.
7

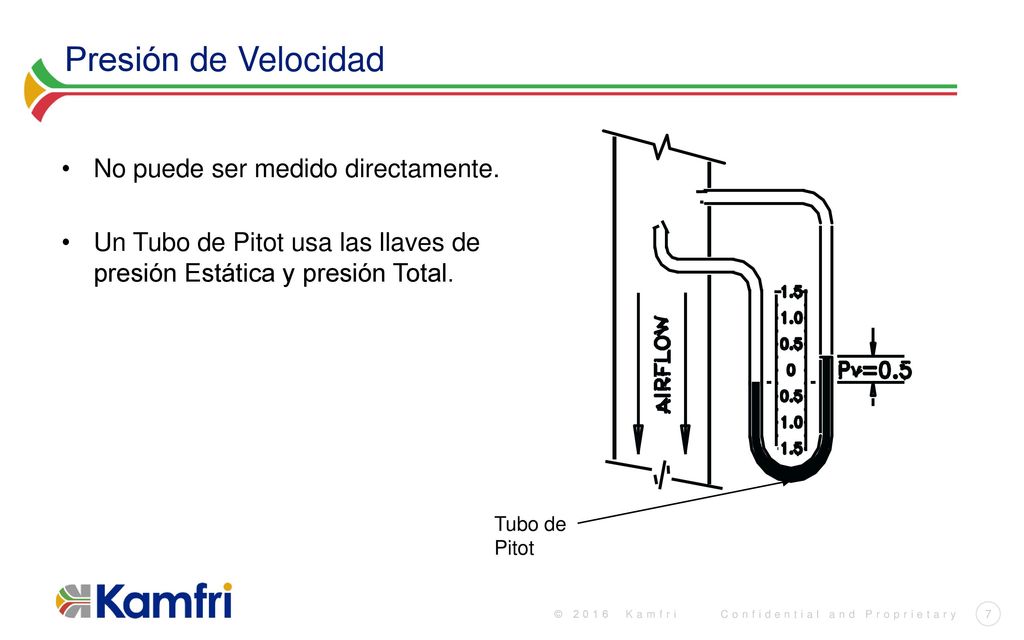

Presión de Velocidad No puede ser medido directamente.
Un Tubo de Pitot usa las llaves de presión Estática y presión Total. Tubo de Pitot
8

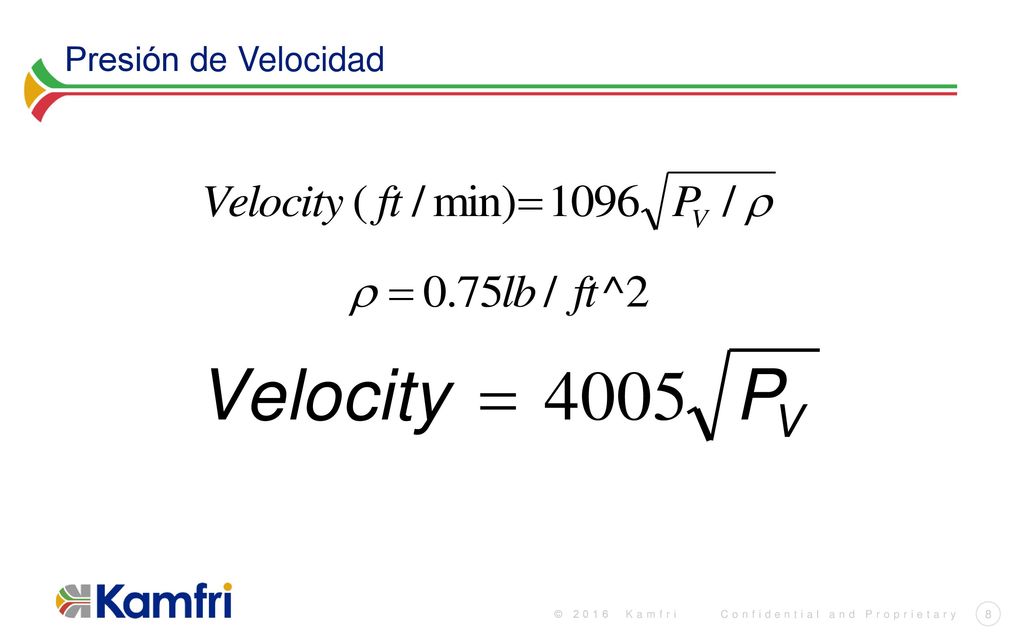

Presión de Velocidad
9
Gracias. kamfri.com
