1 Diseño de envolvente para una vivienda
Universidad de Concepción Diseño de envolvente para una vivienda Arquitectura y medio Ambiente Trabajo Nº3 Portal de San Pedro, casa 8 Proyecto: Ángulos y Horizontalidad Eduardo Caprille Urra Arquitectura y Medio Ambiente / Faug / UdeC

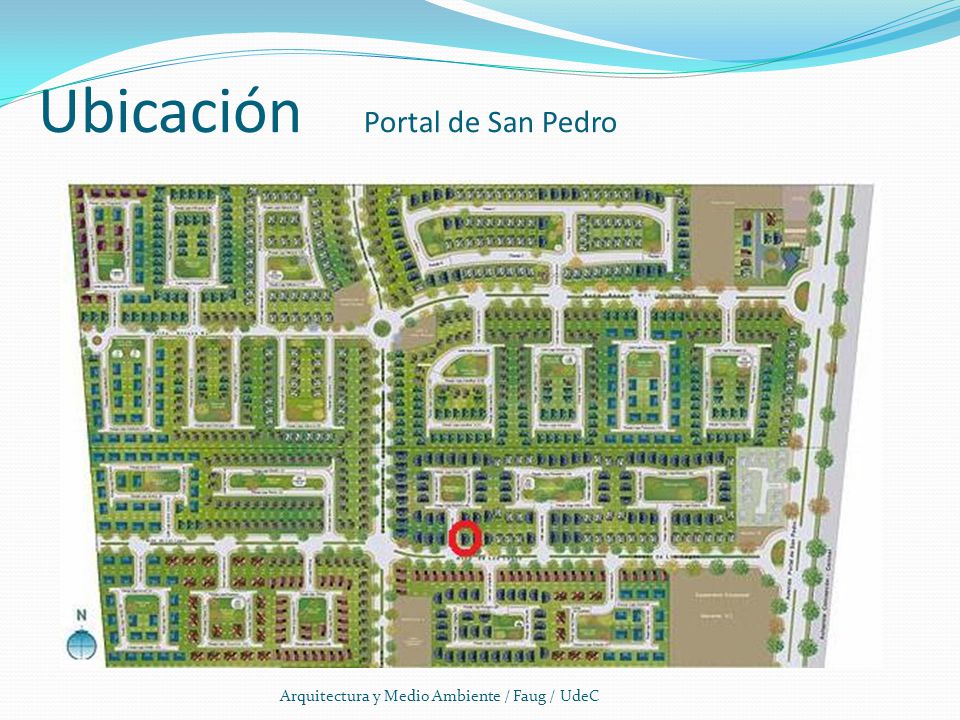

2 Ubicación Portal de San Pedro
Arquitectura y Medio Ambiente / Faug / UdeC

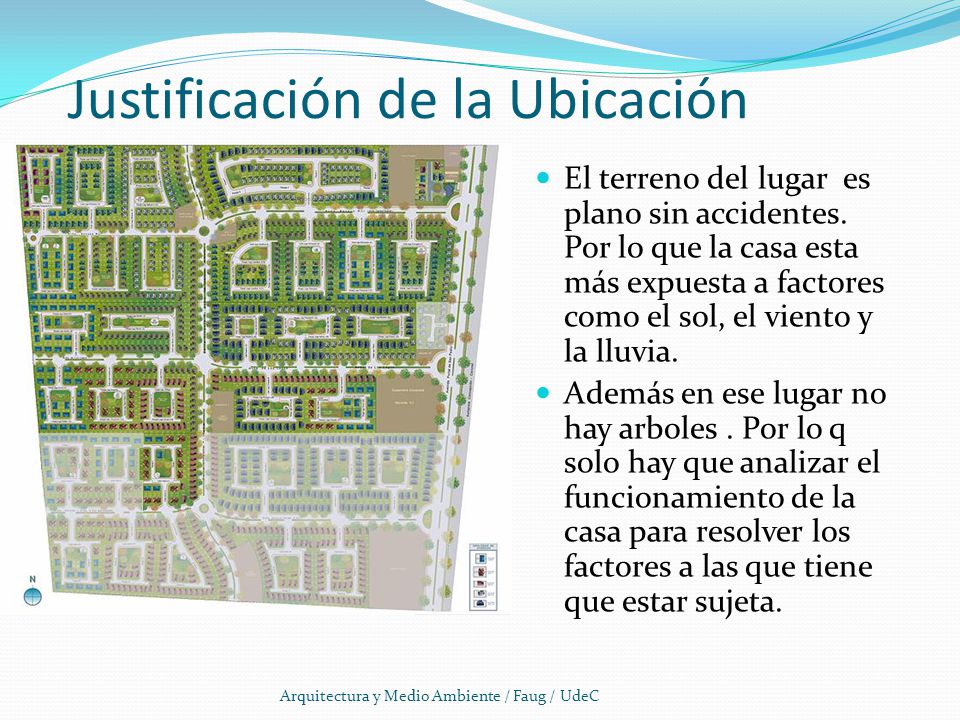

3 Justificación de la Ubicación
El terreno del lugar es plano sin accidentes. Por lo que la casa esta más expuesta a factores como el sol, el viento y la lluvia. Además en ese lugar no hay arboles . Por lo q solo hay que analizar el funcionamiento de la casa para resolver los factores a las que tiene que estar sujeta. Arquitectura y Medio Ambiente / Faug / UdeC

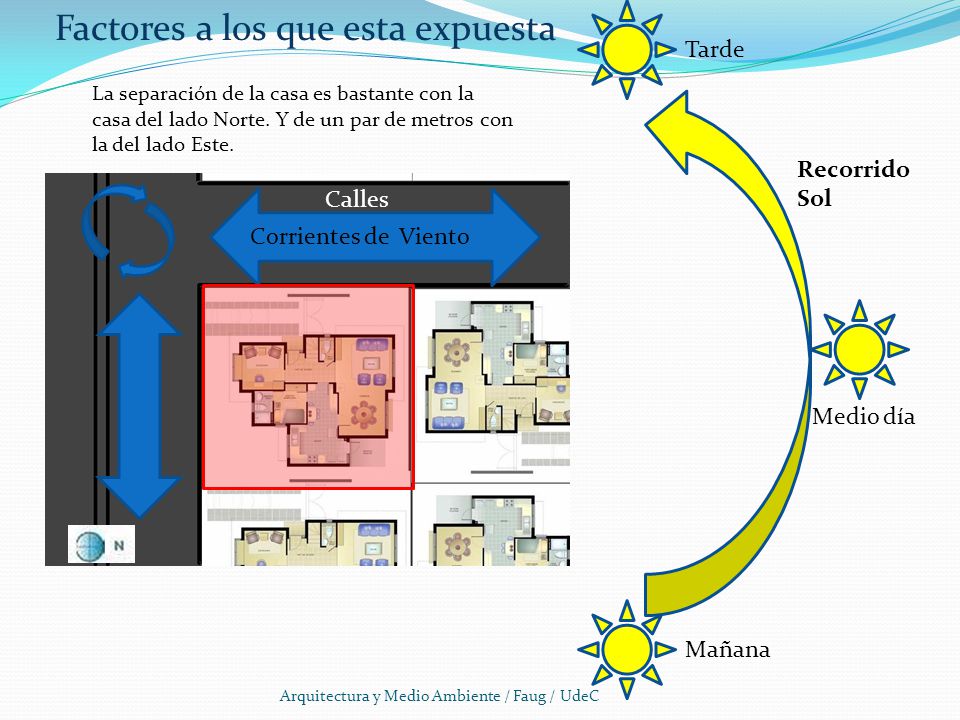

4 Factores a los que esta expuesta
Tarde La separación de la casa es bastante con la casa del lado Norte. Y de un par de metros con la del lado Este. Recorrido Sol Calles Corrientes de Viento Medio día Mañana Arquitectura y Medio Ambiente / Faug / UdeC

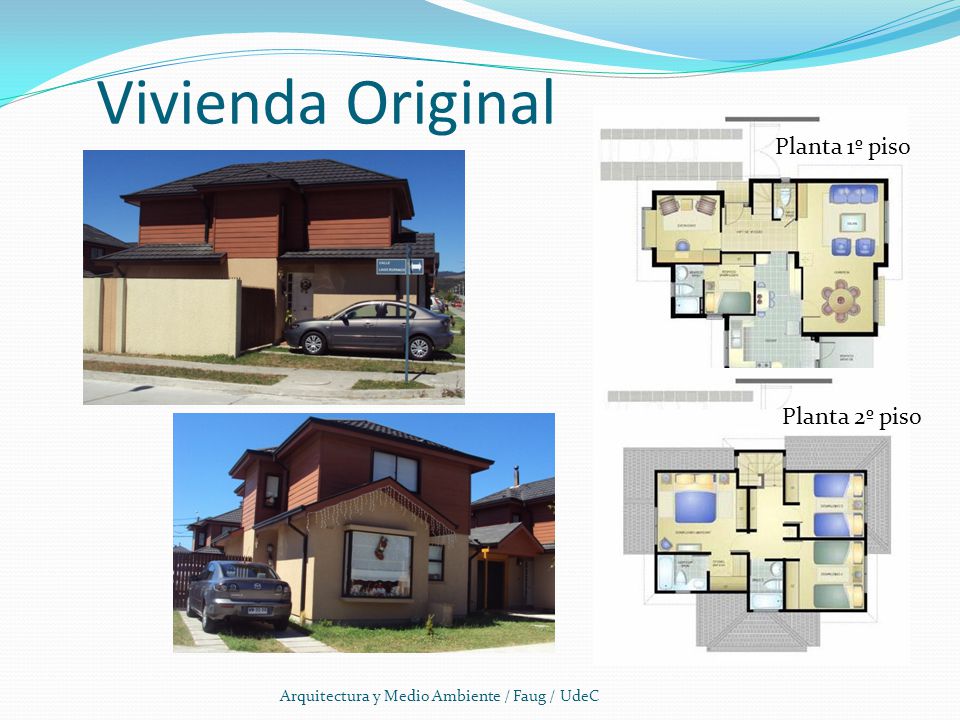

5 Vivienda Original Planta 1º piso Planta 2º piso
Arquitectura y Medio Ambiente / Faug / UdeC

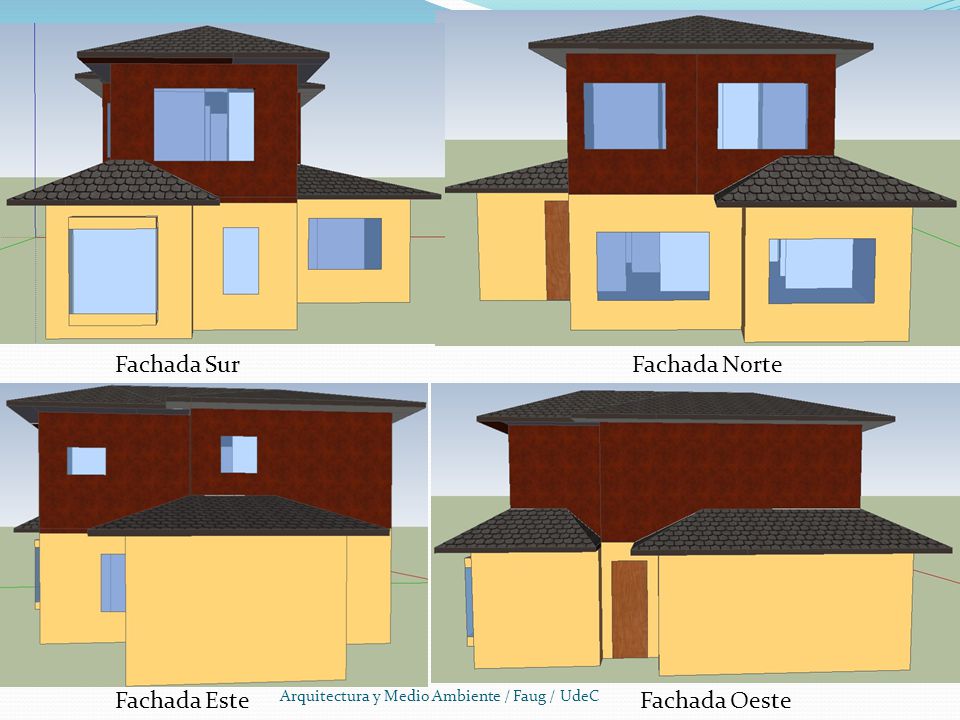

6 Fachada Sur Fachada Norte Fachada Este Fachada Oeste
Arquitectura y Medio Ambiente / Faug / UdeC Fachada Este Fachada Oeste

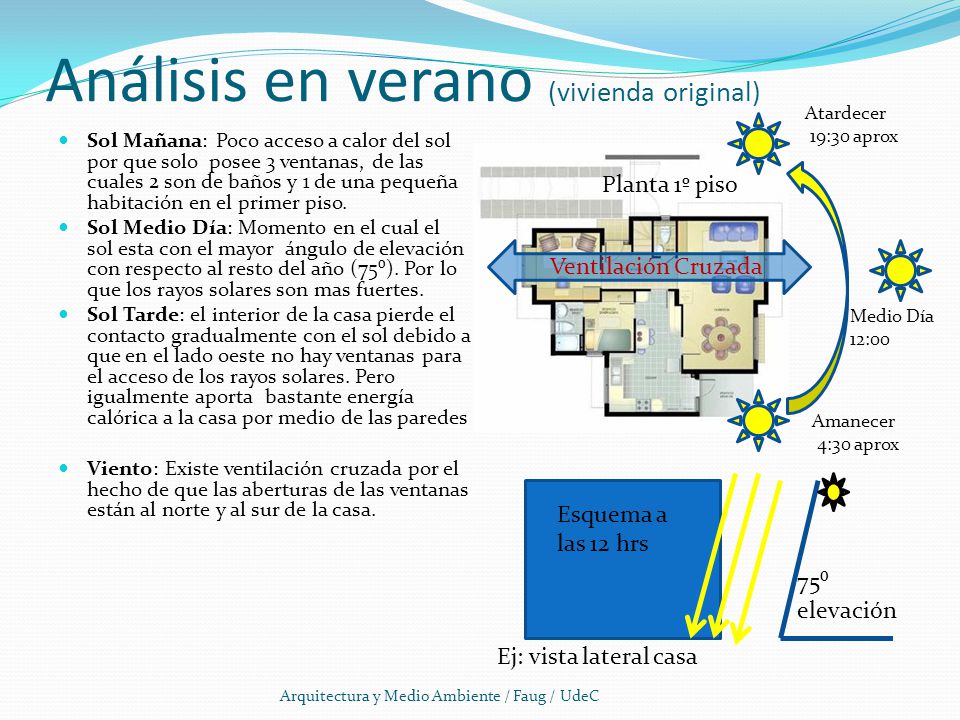

7 Análisis en verano (vivienda original)
Atardecer 19:30 aprox Sol Mañana: Poco acceso a calor del sol por que solo posee 3 ventanas, de las cuales 2 son de baños y 1 de una pequeña habitación en el primer piso. Sol Medio Día: Momento en el cual el sol esta con el mayor ángulo de elevación con respecto al resto del año (75⁰). Por lo que los rayos solares son mas fuertes. Sol Tarde: el interior de la casa pierde el contacto gradualmente con el sol debido a que en el lado oeste no hay ventanas para el acceso de los rayos solares. Pero igualmente aporta bastante energía calórica a la casa por medio de las paredes Viento: Existe ventilación cruzada por el hecho de que las aberturas de las ventanas están al norte y al sur de la casa. Planta 1º piso Ventilación Cruzada Medio Día 12:00 Amanecer 4:30 aprox Esquema a las 12 hrs 75⁰ elevación Ej: vista lateral casa Arquitectura y Medio Ambiente / Faug / UdeC

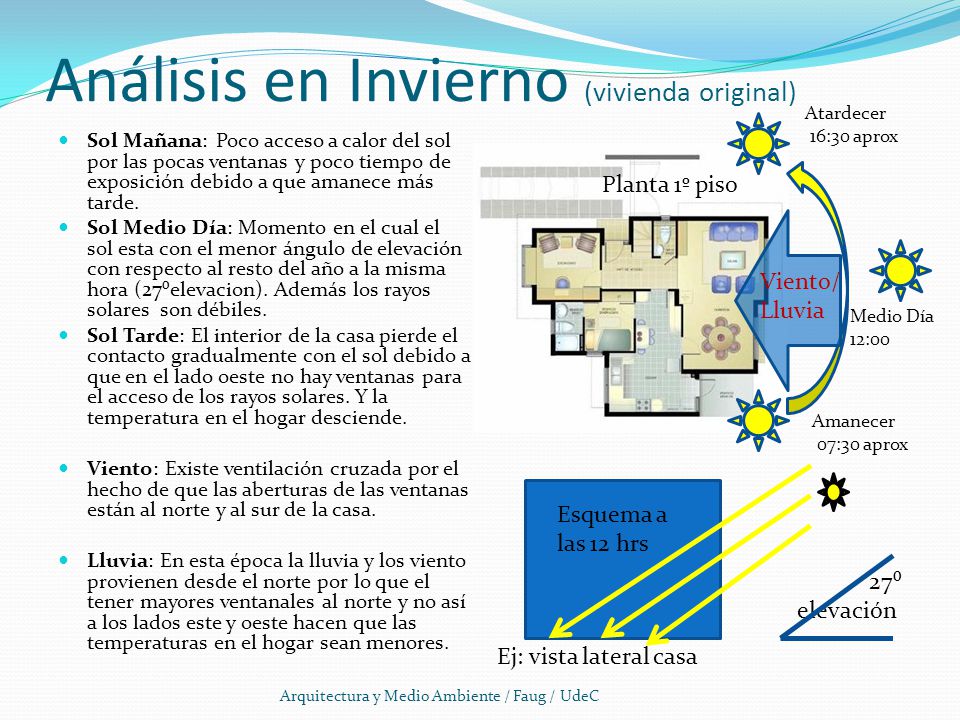

8 Análisis en Invierno (vivienda original)
Atardecer 16:30 aprox Sol Mañana: Poco acceso a calor del sol por las pocas ventanas y poco tiempo de exposición debido a que amanece más tarde. Sol Medio Día: Momento en el cual el sol esta con el menor ángulo de elevación con respecto al resto del año a la misma hora (27⁰elevacion). Además los rayos solares son débiles. Sol Tarde: El interior de la casa pierde el contacto gradualmente con el sol debido a que en el lado oeste no hay ventanas para el acceso de los rayos solares. Y la temperatura en el hogar desciende. Viento: Existe ventilación cruzada por el hecho de que las aberturas de las ventanas están al norte y al sur de la casa. Lluvia: En esta época la lluvia y los viento provienen desde el norte por lo que el tener mayores ventanales al norte y no así a los lados este y oeste hacen que las temperaturas en el hogar sean menores. Planta 1º piso Viento/ Lluvia Medio Día 12:00 Amanecer 07:30 aprox Esquema a las 12 hrs 27⁰ elevación Ej: vista lateral casa Arquitectura y Medio Ambiente / Faug / UdeC

9 Antes Después Fachada norte Fachada este
Arquitectura y Medio Ambiente / Faug / UdeC

10 Explicación de la Propuesta
La propuesta consiste en la colocación de una especie de tablero (de 25 x 15 cm)en serie, en forma horizontal en las ventanas de el 2º piso del lado norte, y parte de los lados este y oeste del 2º piso. La separación de estos tableros esta dada por los ángulos de elevación del sol en verano e invierno. En el verano el ángulo de elevación a las 12hrs es de 75* Y a las 16hrs es de 40*. Los tableros solo permiten el ingreso de los rayos a un ángulo de elevación menor a 40* 40* elevación Arquitectura y Medio Ambiente / Faug / UdeC

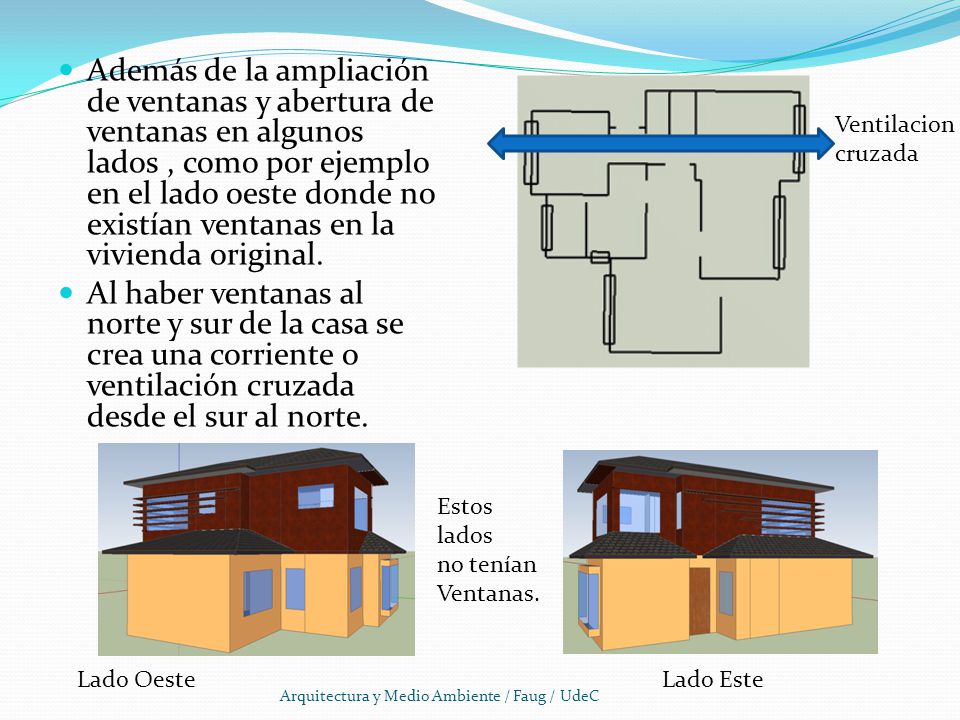

11 Además de la ampliación de ventanas y abertura de ventanas en algunos lados , como por ejemplo en el lado oeste donde no existían ventanas en la vivienda original. Al haber ventanas al norte y sur de la casa se crea una corriente o ventilación cruzada desde el sur al norte. Ventilacion cruzada Estos lados no tenían Ventanas. Lado Oeste Lado Este Arquitectura y Medio Ambiente / Faug / UdeC

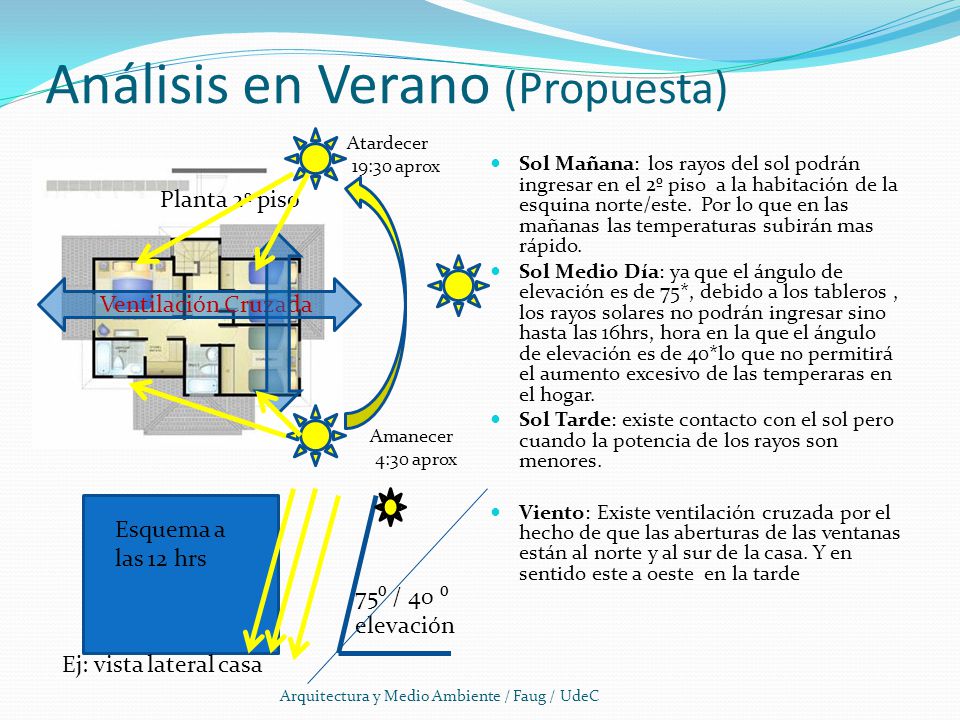

12 Análisis en Verano (Propuesta)
Atardecer 19:30 aprox Sol Mañana: los rayos del sol podrán ingresar en el 2º piso a la habitación de la esquina norte/este. Por lo que en las mañanas las temperaturas subirán mas rápido. Sol Medio Día: ya que el ángulo de elevación es de 75*, debido a los tableros , los rayos solares no podrán ingresar sino hasta las 16hrs, hora en la que el ángulo de elevación es de 40*lo que no permitirá el aumento excesivo de las temperaras en el hogar. Sol Tarde: existe contacto con el sol pero cuando la potencia de los rayos son menores. Viento: Existe ventilación cruzada por el hecho de que las aberturas de las ventanas están al norte y al sur de la casa. Y en sentido este a oeste en la tarde Planta 2º piso Ventilación Cruzada Amanecer 4:30 aprox Esquema a las 12 hrs 75⁰ / 40 ⁰ elevación Ej: vista lateral casa Arquitectura y Medio Ambiente / Faug / UdeC

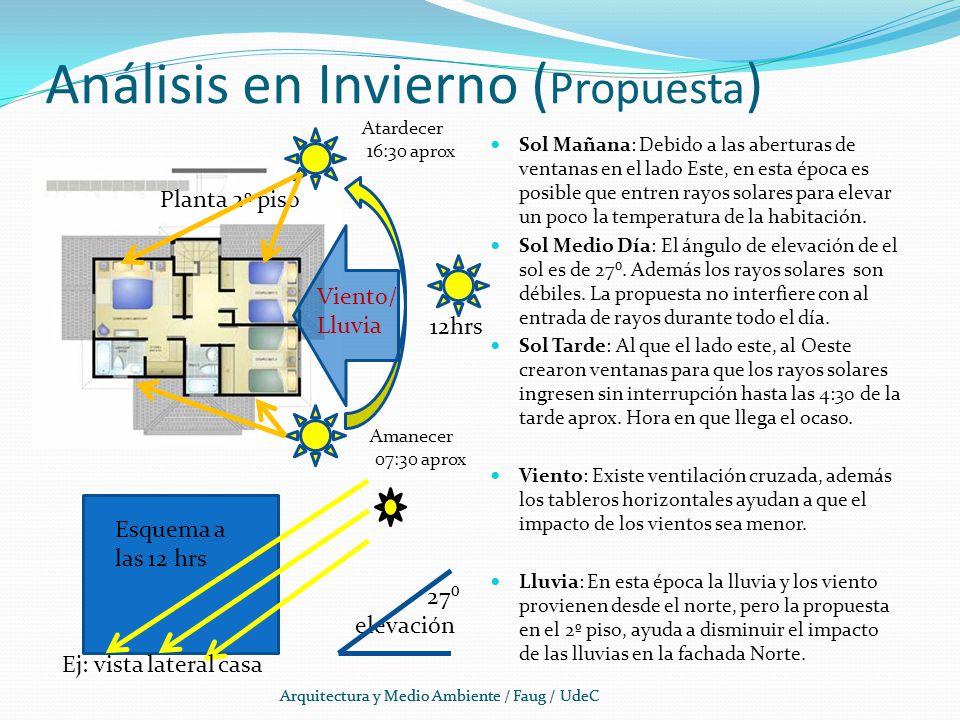

13 Análisis en Invierno (Propuesta)
Atardecer 16:30 aprox Sol Mañana: Debido a las aberturas de ventanas en el lado Este, en esta época es posible que entren rayos solares para elevar un poco la temperatura de la habitación. Sol Medio Día: El ángulo de elevación de el sol es de 27⁰. Además los rayos solares son débiles. La propuesta no interfiere con al entrada de rayos durante todo el día. Sol Tarde: Al que el lado este, al Oeste crearon ventanas para que los rayos solares ingresen sin interrupción hasta las 4:30 de la tarde aprox. Hora en que llega el ocaso. Viento: Existe ventilación cruzada, además los tableros horizontales ayudan a que el impacto de los vientos sea menor. Lluvia: En esta época la lluvia y los viento provienen desde el norte, pero la propuesta en el 2º piso, ayuda a disminuir el impacto de las lluvias en la fachada Norte. Planta 2º piso Viento/ Lluvia 12hrs Amanecer 07:30 aprox Esquema a las 12 hrs 27⁰ elevación Ej: vista lateral casa Arquitectura y Medio Ambiente / Faug / UdeC Arquitectura y Medio Ambiente / Faug / UdeC

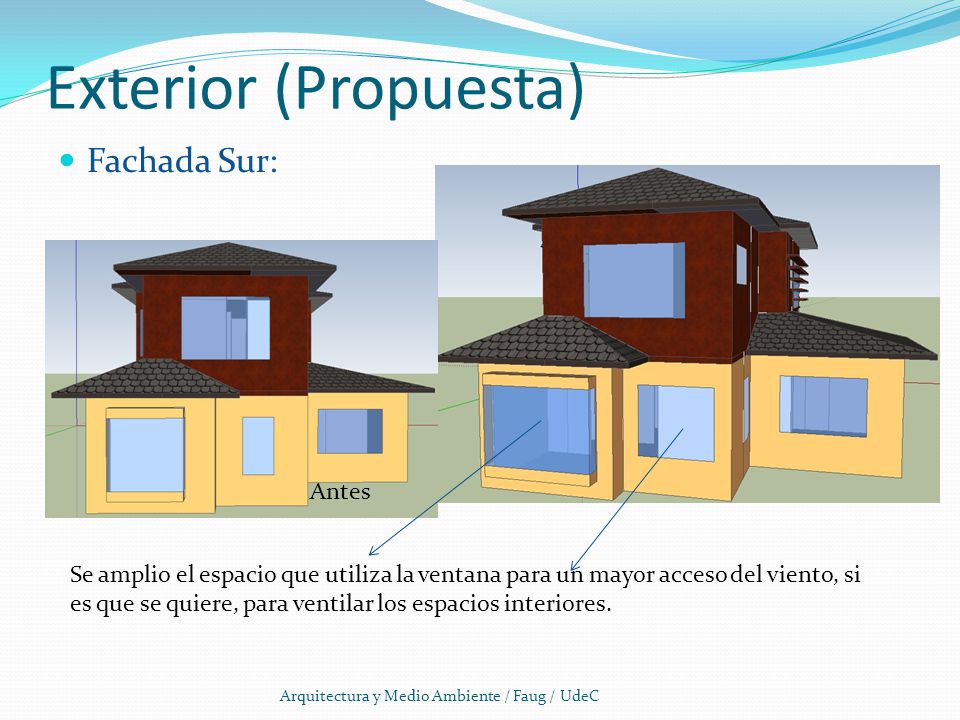

14 Exterior (Propuesta) Fachada Sur: Antes
Se amplio el espacio que utiliza la ventana para un mayor acceso del viento, si es que se quiere, para ventilar los espacios interiores. Arquitectura y Medio Ambiente / Faug / UdeC

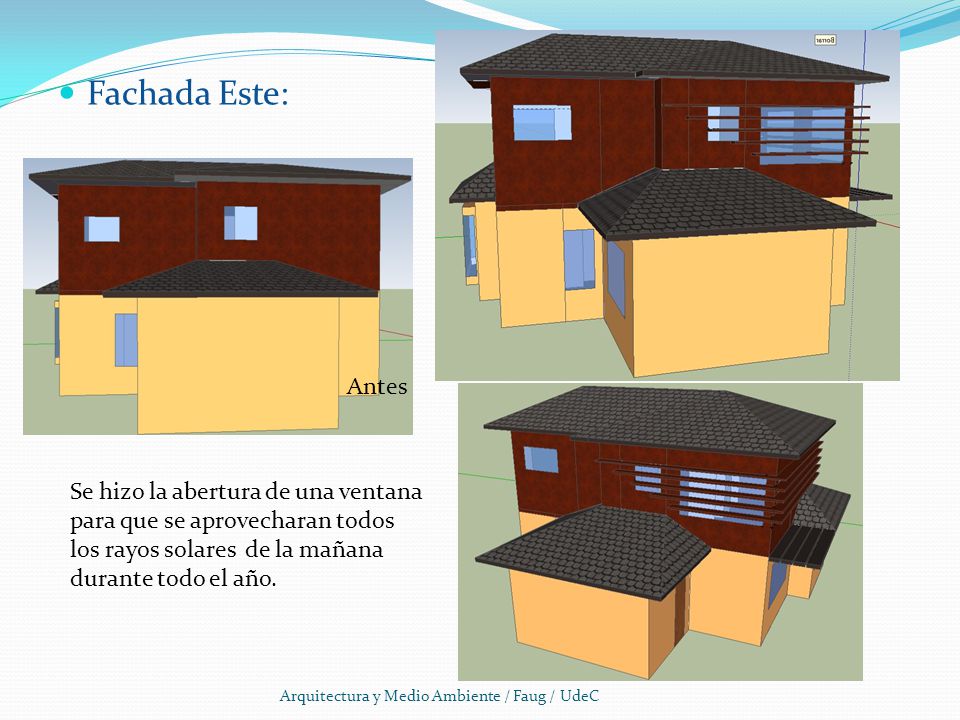

15 Fachada Este: Antes Se hizo la abertura de una ventana para que se aprovecharan todos los rayos solares de la mañana durante todo el año. Arquitectura y Medio Ambiente / Faug / UdeC

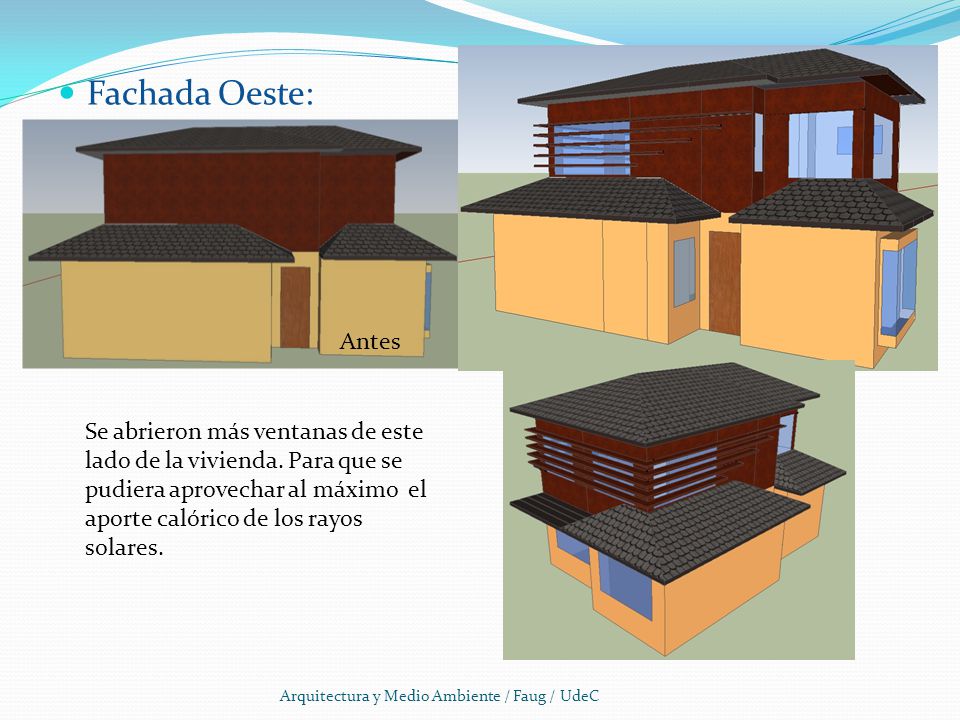

16 Fachada Oeste: Antes Se abrieron más ventanas de este lado de la vivienda. Para que se pudiera aprovechar al máximo el aporte calórico de los rayos solares. Arquitectura y Medio Ambiente / Faug / UdeC

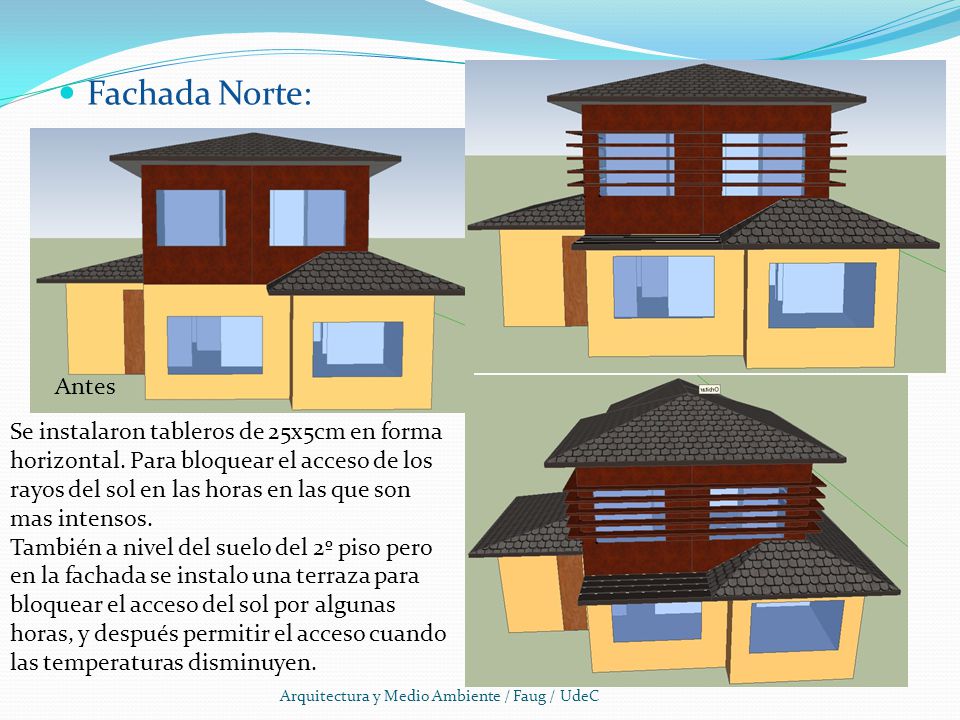

17 Fachada Norte: Antes Se instalaron tableros de 25x5cm en forma horizontal. Para bloquear el acceso de los rayos del sol en las horas en las que son mas intensos. También a nivel del suelo del 2º piso pero en la fachada se instalo una terraza para bloquear el acceso del sol por algunas horas, y después permitir el acceso cuando las temperaturas disminuyen. Arquitectura y Medio Ambiente / Faug / UdeC

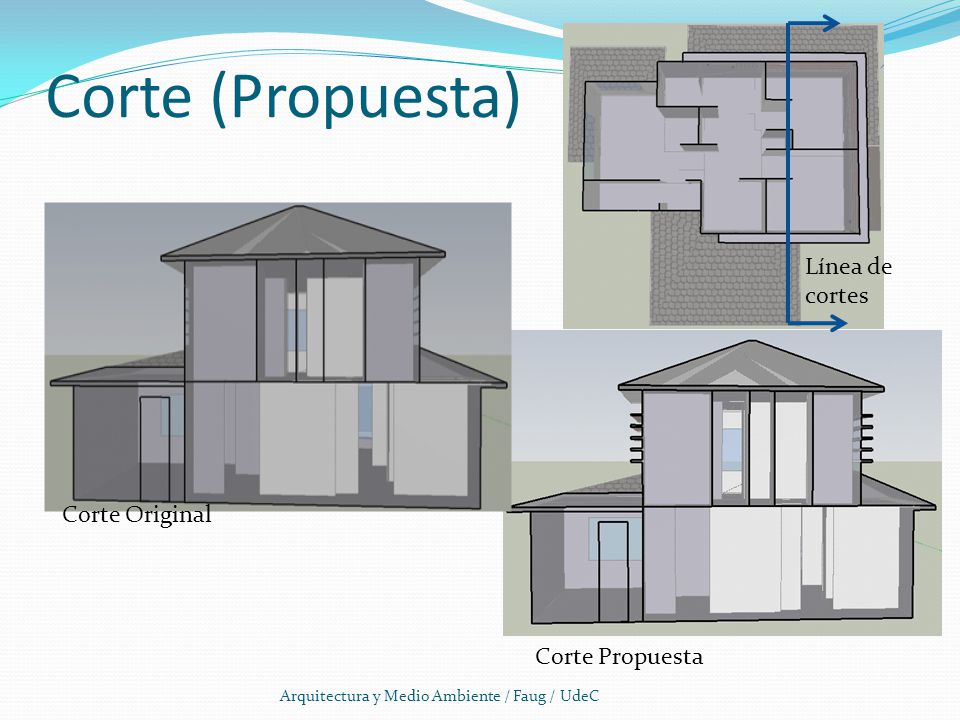

18 Corte (Propuesta) Línea de cortes Corte Original Corte Propuesta
Arquitectura y Medio Ambiente / Faug / UdeC

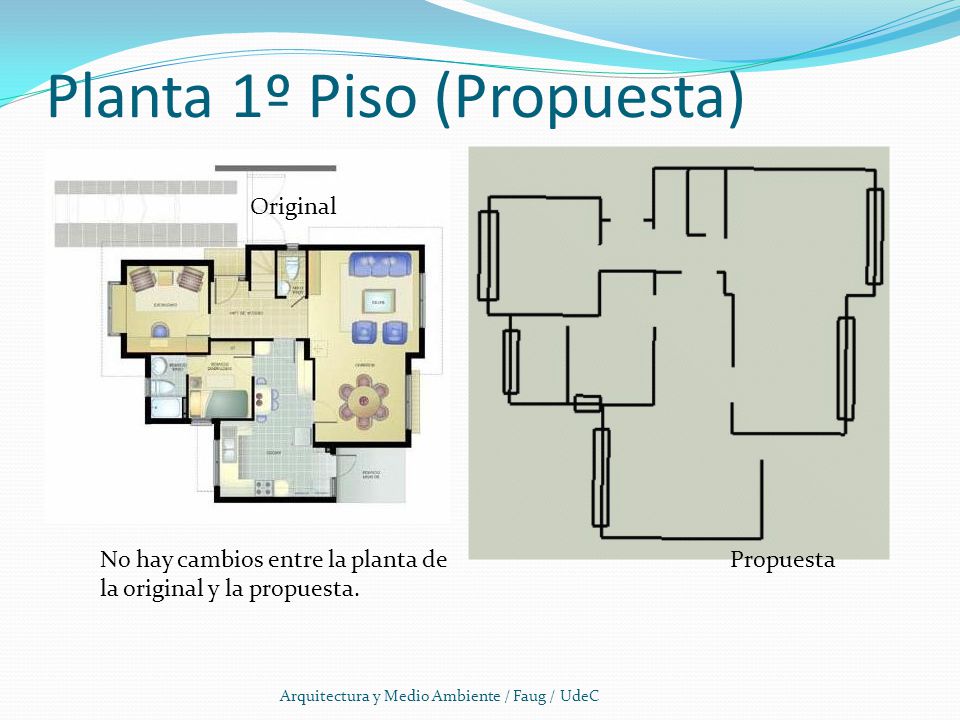

19 Planta 1º Piso (Propuesta)
Original No hay cambios entre la planta de la original y la propuesta. Propuesta Arquitectura y Medio Ambiente / Faug / UdeC

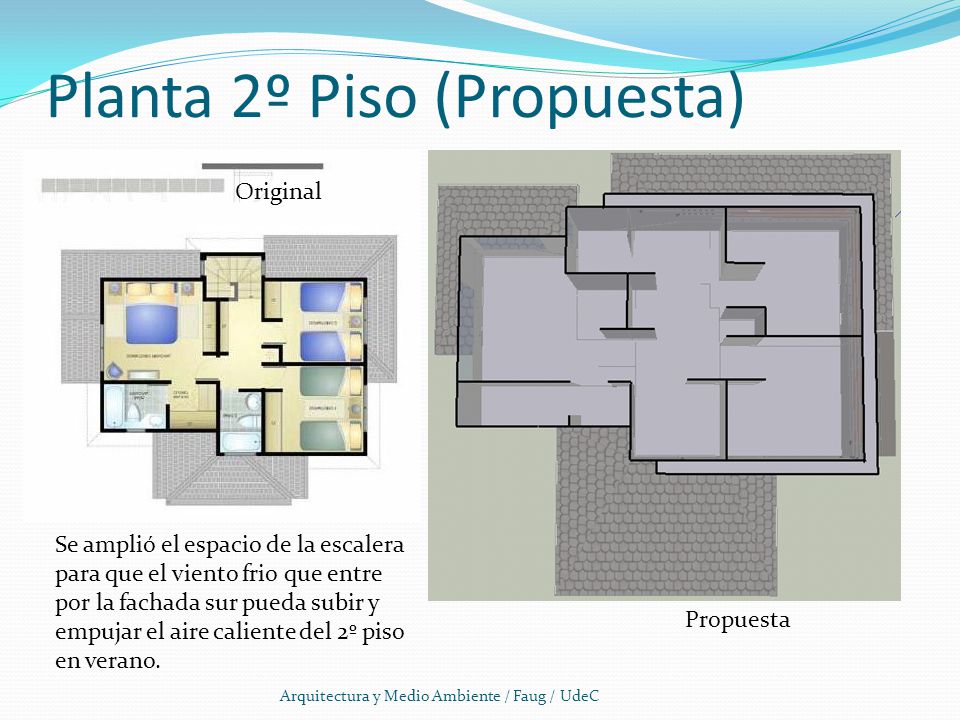

20 Planta 2º Piso (Propuesta)
Original Se amplió el espacio de la escalera para que el viento frio que entre por la fachada sur pueda subir y empujar el aire caliente del 2º piso en verano. Propuesta Arquitectura y Medio Ambiente / Faug / UdeC

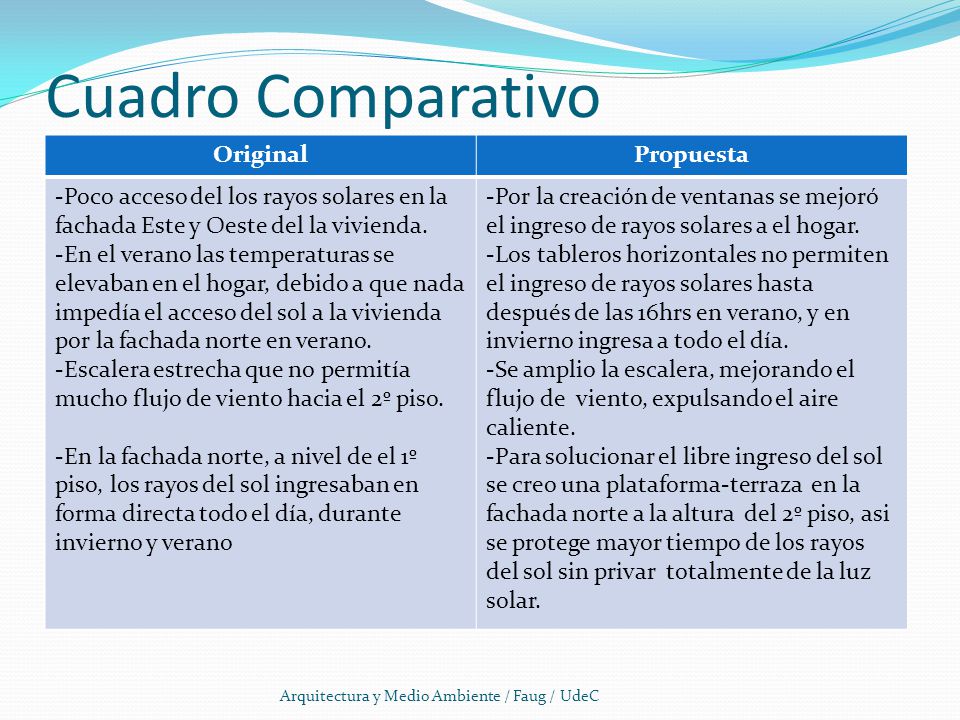

21 Cuadro Comparativo Original Propuesta
Poco acceso del los rayos solares en la fachada Este y Oeste del la vivienda. En el verano las temperaturas se elevaban en el hogar, debido a que nada impedía el acceso del sol a la vivienda por la fachada norte en verano. Escalera estrecha que no permitía mucho flujo de viento hacia el 2º piso. En la fachada norte, a nivel de el 1º piso, los rayos del sol ingresaban en forma directa todo el día, durante invierno y verano Por la creación de ventanas se mejoró el ingreso de rayos solares a el hogar. Los tableros horizontales no permiten el ingreso de rayos solares hasta después de las 16hrs en verano, y en invierno ingresa a todo el día. Se amplio la escalera, mejorando el flujo de viento, expulsando el aire caliente. Para solucionar el libre ingreso del sol se creo una plataforma-terraza en la fachada norte a la altura del 2º piso, asi se protege mayor tiempo de los rayos del sol sin privar totalmente de la luz solar. Arquitectura y Medio Ambiente / Faug / UdeC

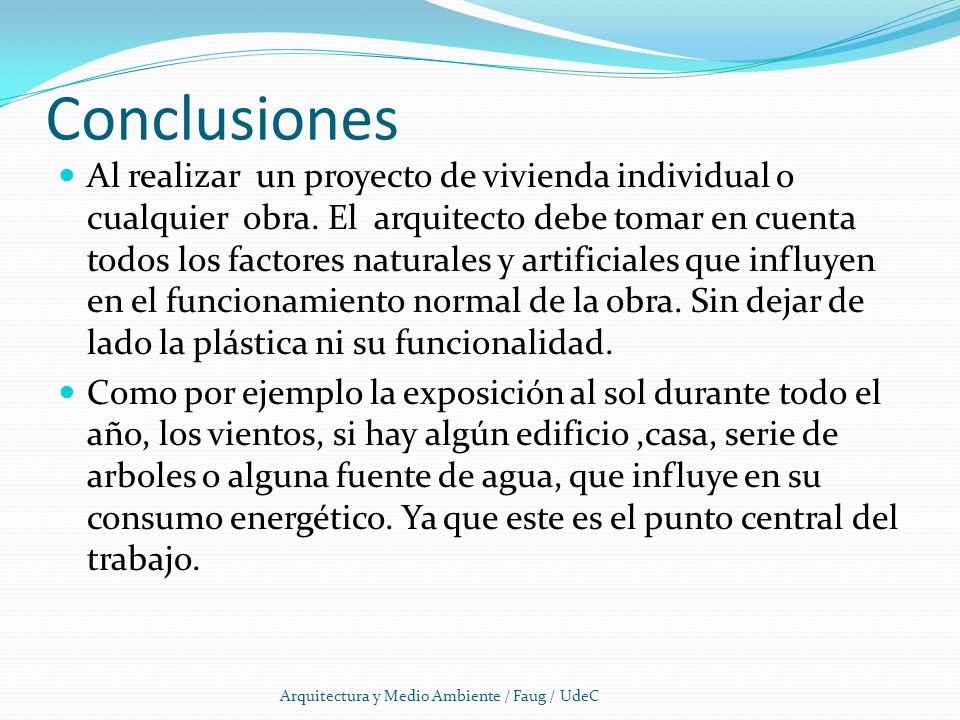

22 Conclusiones Al realizar un proyecto de vivienda individual o cualquier obra. El arquitecto debe tomar en cuenta todos los factores naturales y artificiales que influyen en el funcionamiento normal de la obra. Sin dejar de lado la plástica ni su funcionalidad. Como por ejemplo la exposición al sol durante todo el año, los vientos, si hay algún edificio ,casa, serie de arboles o alguna fuente de agua, que influye en su consumo energético. Ya que este es el punto central del trabajo. Arquitectura y Medio Ambiente / Faug / UdeC

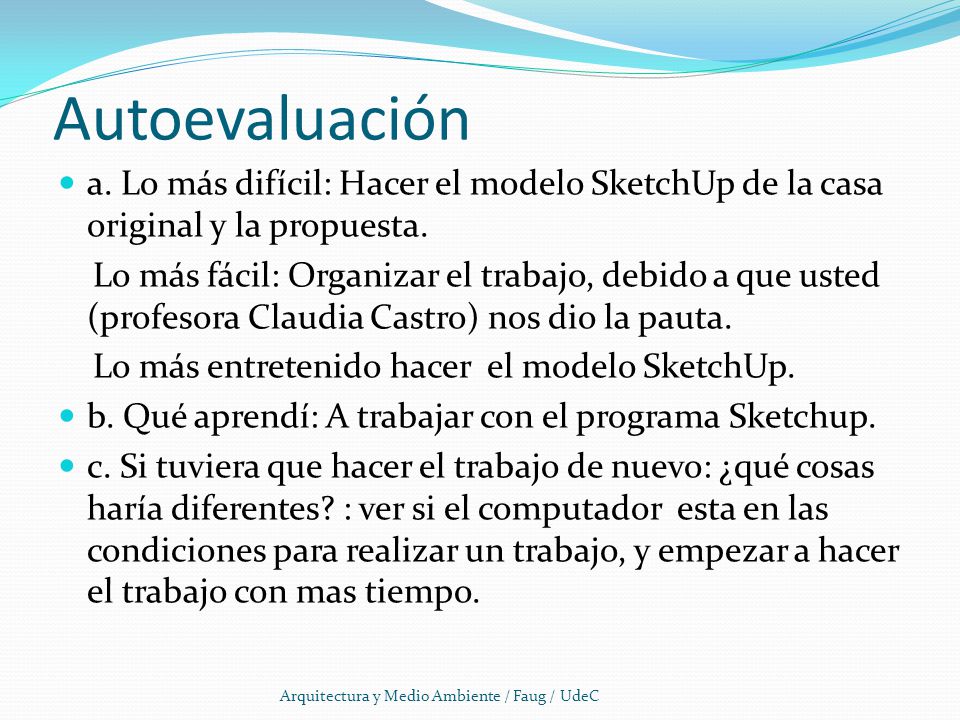

23 Autoevaluación a. Lo más difícil: Hacer el modelo SketchUp de la casa original y la propuesta. Lo más fácil: Organizar el trabajo, debido a que usted (profesora Claudia Castro) nos dio la pauta. Lo más entretenido hacer el modelo SketchUp. b. Qué aprendí: A trabajar con el programa Sketchup. c. Si tuviera que hacer el trabajo de nuevo: ¿qué cosas haría diferentes? : ver si el computador esta en las condiciones para realizar un trabajo, y empezar a hacer el trabajo con mas tiempo. Arquitectura y Medio Ambiente / Faug / UdeC
