1 IV

2 UTILIDAD DE VISUALIZACIÓN AVANZADA CON AUTOMATIZACIÓN DE DIBUJO
capítulo 4 UVACAD UTILIDAD DE VISUALIZACIÓN AVANZADA CON AUTOMATIZACIÓN DE DIBUJO Uvacad es un programa desarrollado por nosotros para tratar la información obtenida por la fotogrametría láser con objeto de elaborar documentación del patrimonio cultural con un objetivo predefinido

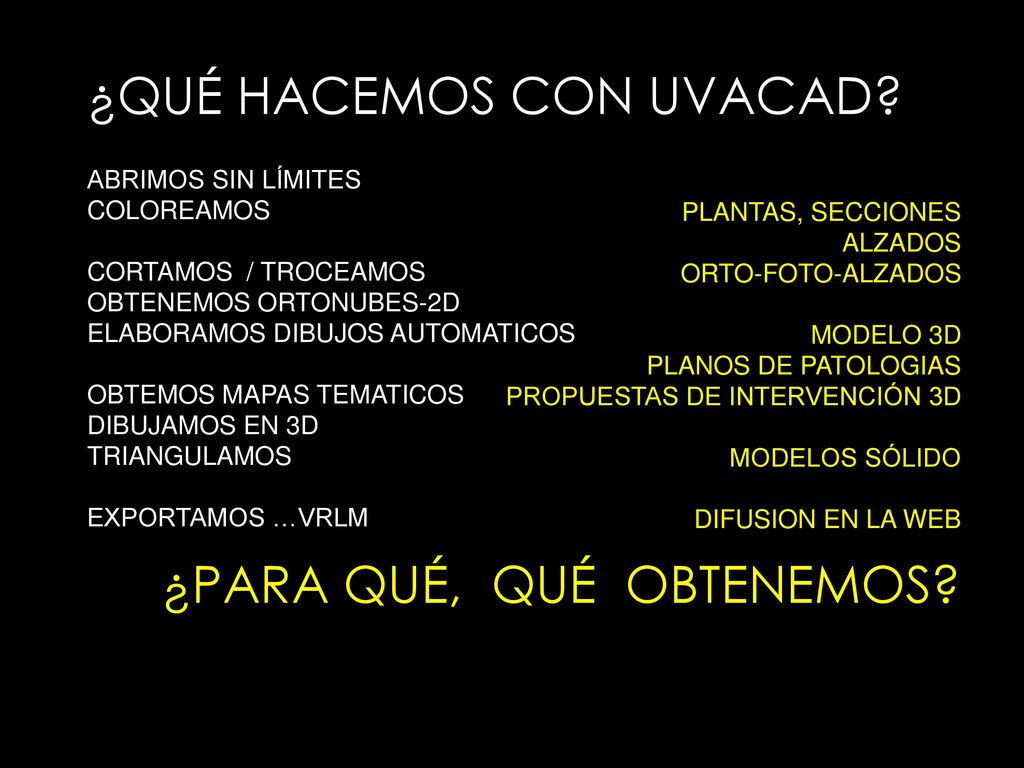

3 ¿QUÉ HACEMOS CON UVACAD?
ABRIMOS SIN LÍMITES COLOREAMOS CORTAMOS / TROCEAMOS OBTENEMOS ORTONUBES-2D ELABORAMOS DIBUJOS AUTOMATICOS OBTEMOS MAPAS TEMATICOS DIBUJAMOS EN 3D TRIANGULAMOS EXPORTAMOS …VRLM PLANTAS, SECCIONES ALZADOS ORTO-FOTO-ALZADOS MODELO 3D PLANOS DE PATOLOGIAS PROPUESTAS DE INTERVENCIÓN 3D MODELOS SÓLIDO DIFUSION EN LA WEB Uvacad es un programa desarrollado por nosotros para tratar la información obtenida por la fotogrametría láser con objeto de elaborar documentación del patrimonio cultural con un objetivo predefinido ¿PARA QUÉ, QUÉ OBTENEMOS?

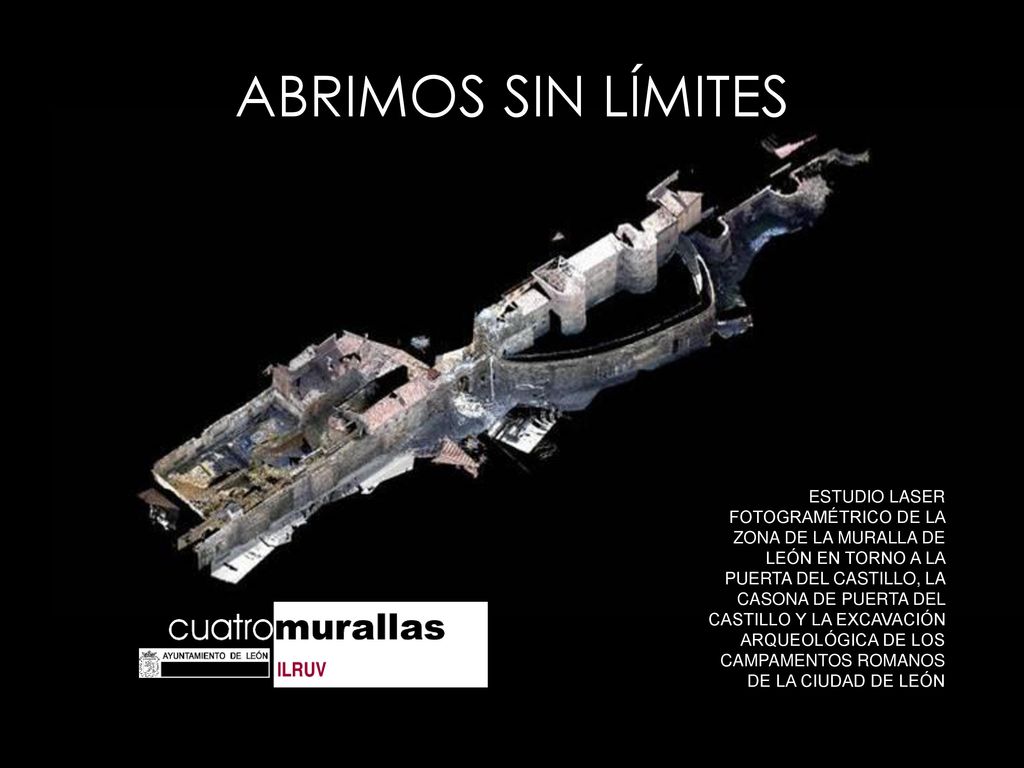

4 ABRIMOS SIN LÍMITES ESTUDIO LASER FOTOGRAMÉTRICO DE LA ZONA DE LA MURALLA DE LEÓN EN TORNO A LA PUERTA DEL CASTILLO, LA CASONA DE PUERTA DEL CASTILLO Y LA EXCAVACIÓN ARQUEOLÓGICA DE LOS CAMPAMENTOS ROMANOS DE LA CIUDAD DE LEÓN

5 ABRIMOS SIN LÍMITES

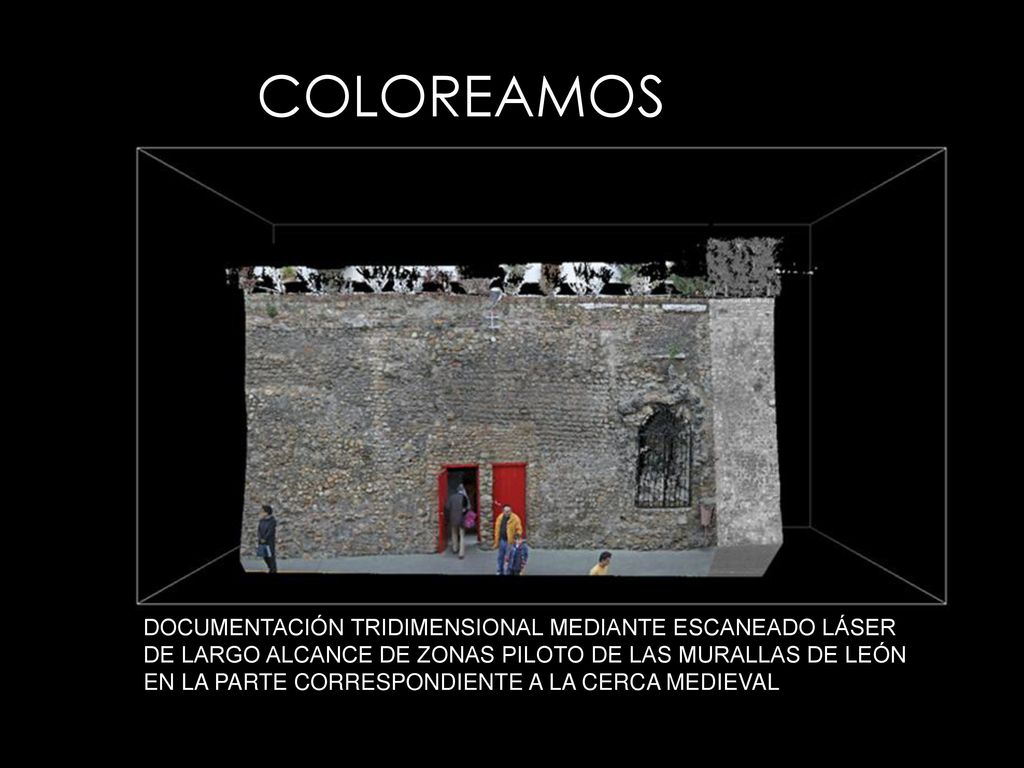

6 COLOREAMOS DOCUMENTACIÓN TRIDIMENSIONAL MEDIANTE ESCANEADO LÁSER DE LARGO ALCANCE DE ZONAS PILOTO DE LAS MURALLAS DE LEÓN EN LA PARTE CORRESPONDIENTE A LA CERCA MEDIEVAL

7 COLOREAMOS

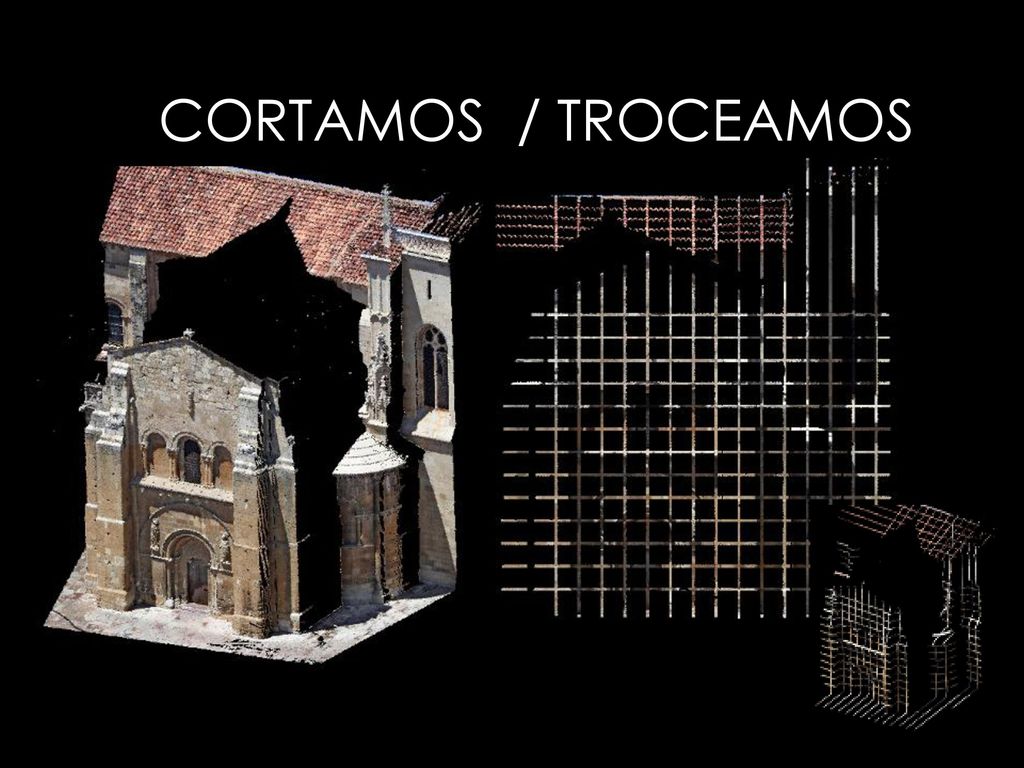

8 CORTAMOS / TROCEAMOS CORTAMOS / TROCEAMOS

9 CORTAMOS / TROCEAMOS

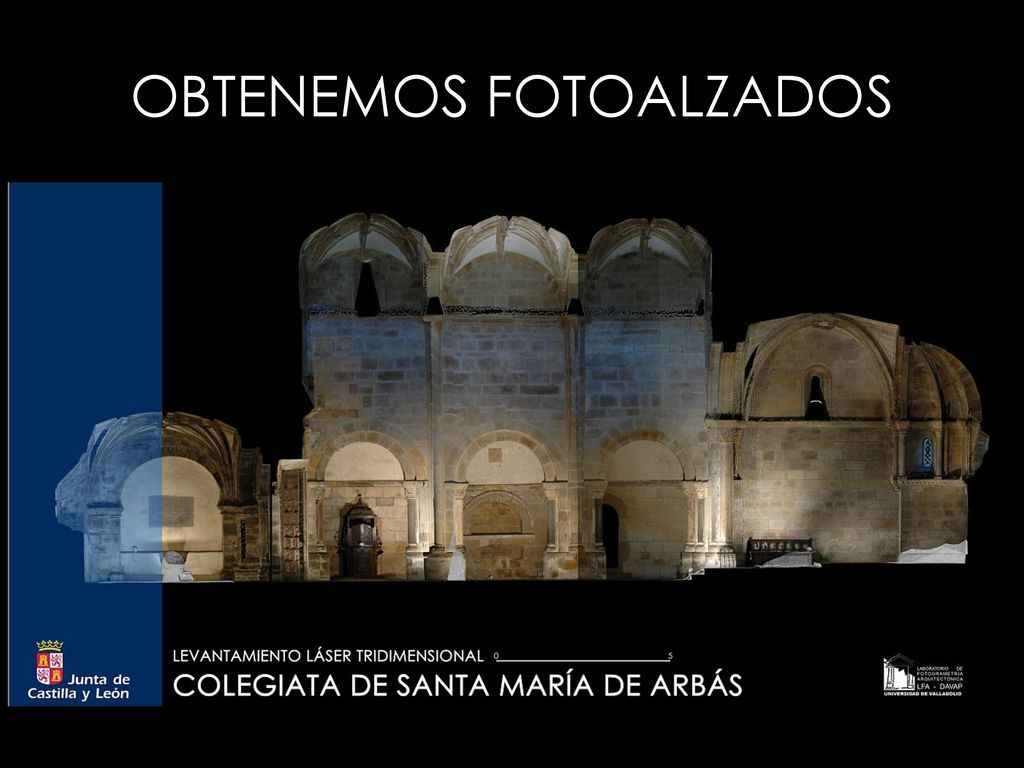

10 OBTENEMOS FOTOALZADOS

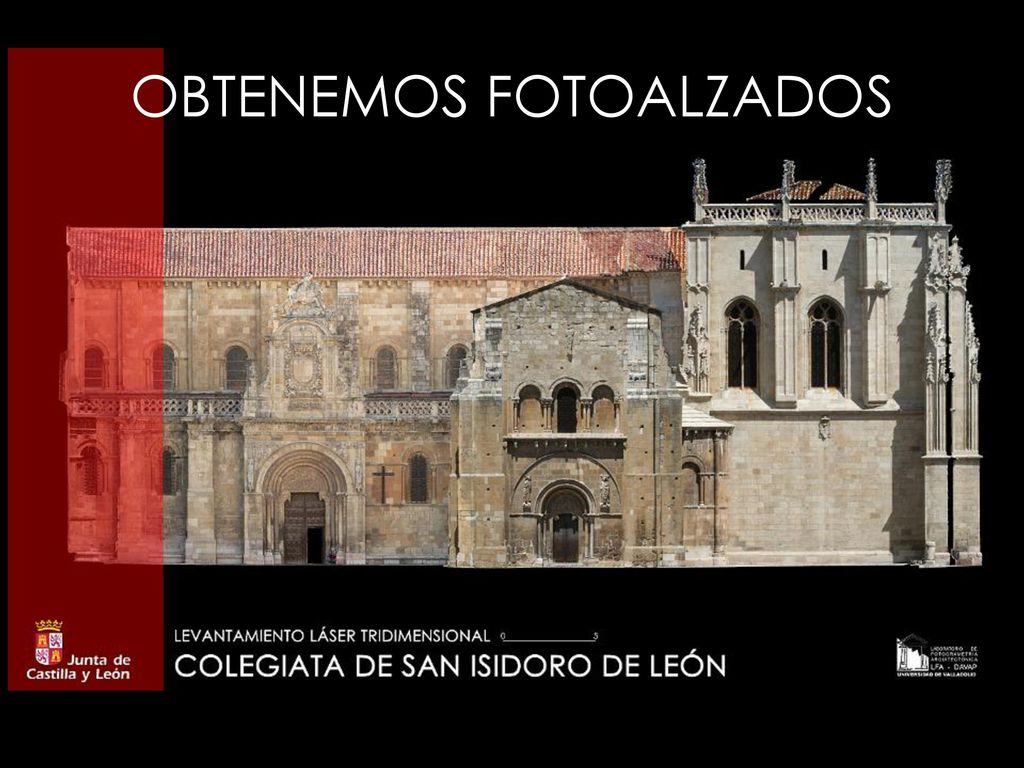

11 OBTENEMOS FOTOALZADOS

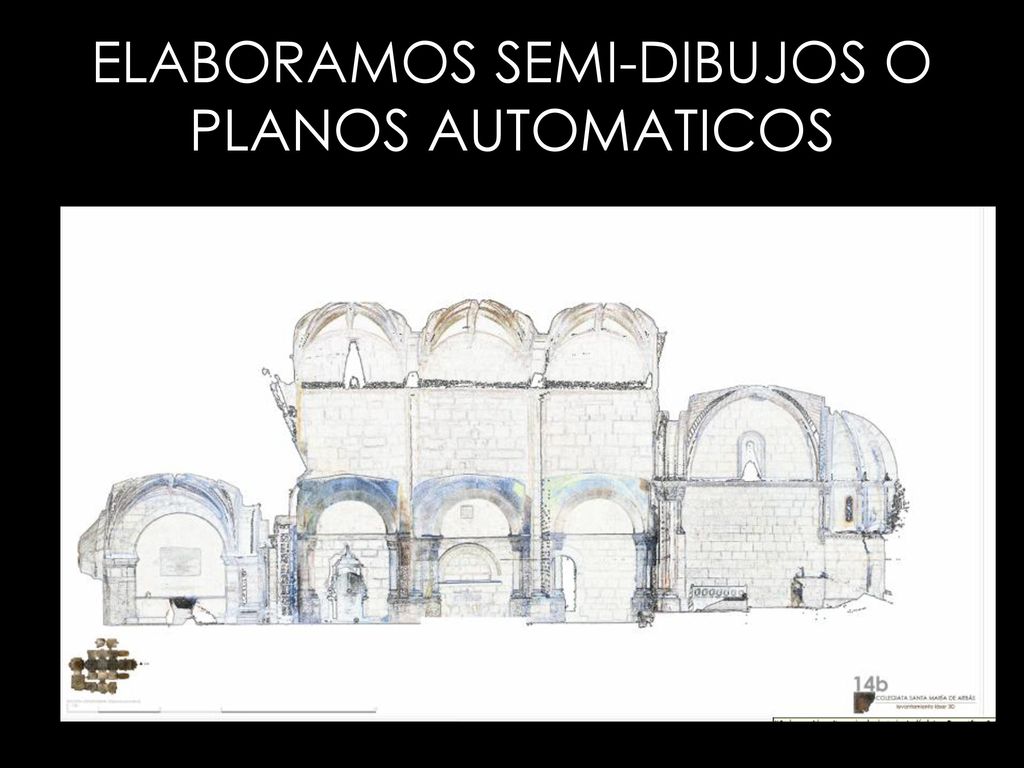

12 ELABORAMOS SEMI-DIBUJOS O PLANOS AUTOMATICOS

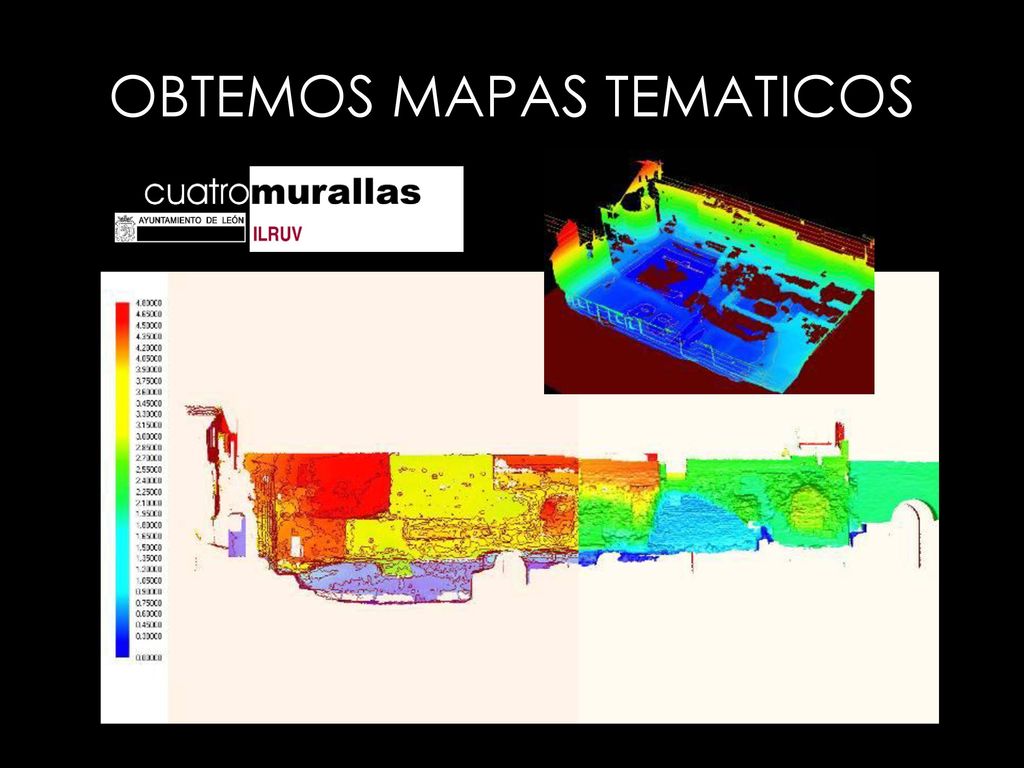

13 OBTEMOS MAPAS TEMATICOS
MAPA DE PROFUNDIDADES

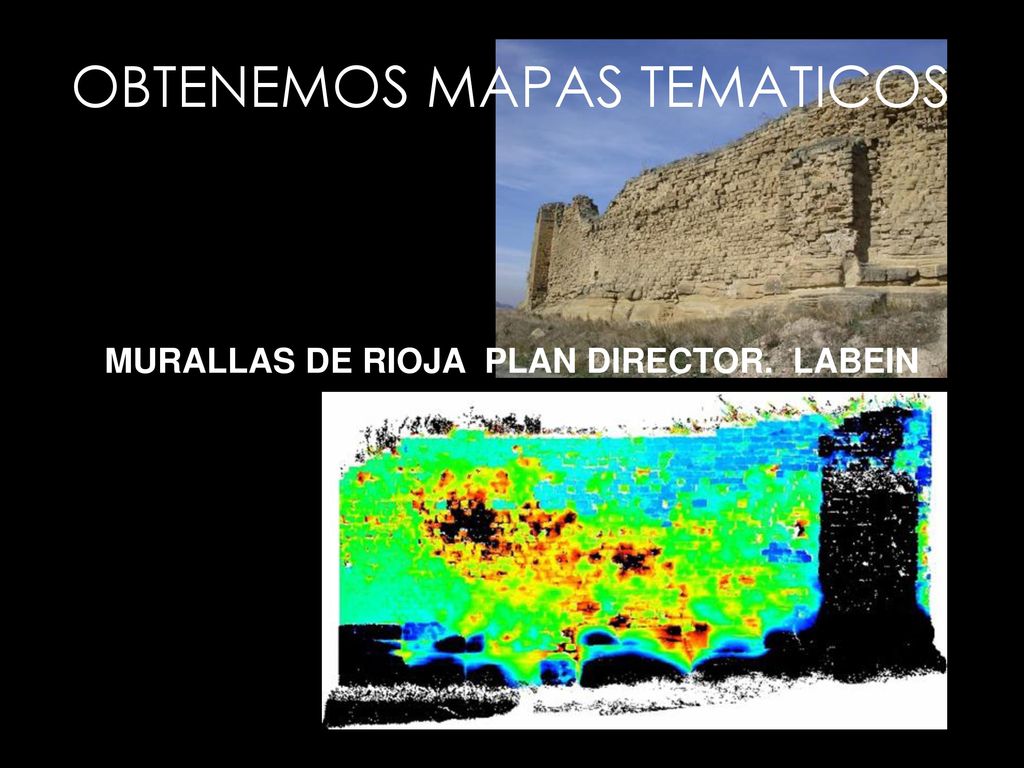

14 MURALLAS DE RIOJA PLAN DIRECTOR. LABEIN
OBTENEMOS MAPAS TEMATICOS MURALLAS DE RIOJA PLAN DIRECTOR. LABEIN

15 MURALLAS DE RIOJA. PLAN DIRECTOR. LABEIN
OBTEMOS MAPAS TEMATICOS La torre del Homenaje: Alzado 2D de la nube de puntos Mapa de daños sobre la nube de puntos MURALLAS DE RIOJA. PLAN DIRECTOR. LABEIN La torre del Homenaje: Alzado 2D de la nube de puntos Mapa de daños sobre la nube de puntos

16 TRIANGULAMOS EXPORTAMOS VRLM
HALLAZGOS EN LAS OBRAS DE LA M30. MADRID CASTILLO DE MOMBELTRAN. AVILA El diseño geométrico tradicional corresponde al enfoque sintético de tipo continuo. En este enfoque se pone énfasis sobre las primitivas geométricas ideales y su manipulación, relegando a un segundo plano las cuestiones relacionadas con materiales. El propósito fundamental es la visualización con un bajo nivel de resolución. La gestión basada en nubes densas de puntos 6d (posición + color) corresponde al enfoque analítico de tipo discreto. En este enfoque se pone énfasis sobre los materiales y el estado actual de la fábrica (cuestiones estructurales y evaluación de deformaciones, p.e.). El propósito fundamental es el análisis con un alto nivel de resolución. El reto consiste en desarrollar modelos de gestión y herramientas software que permitan la transferencia de información entre los enfoques sintético y analítico. Ello requiere una aproximación multirresolución basada en sistemas de información para el edificio ó el entorno que incluyan los diferentes procesos de construcción, arquitectura e ingeniería y que afectan a un edificio y su entorno.   MANSILLA DE LAS MULAS. LEON. PLAN DIRECTOR FERNANDO COBOS ABIR TOMA EN UVACAD

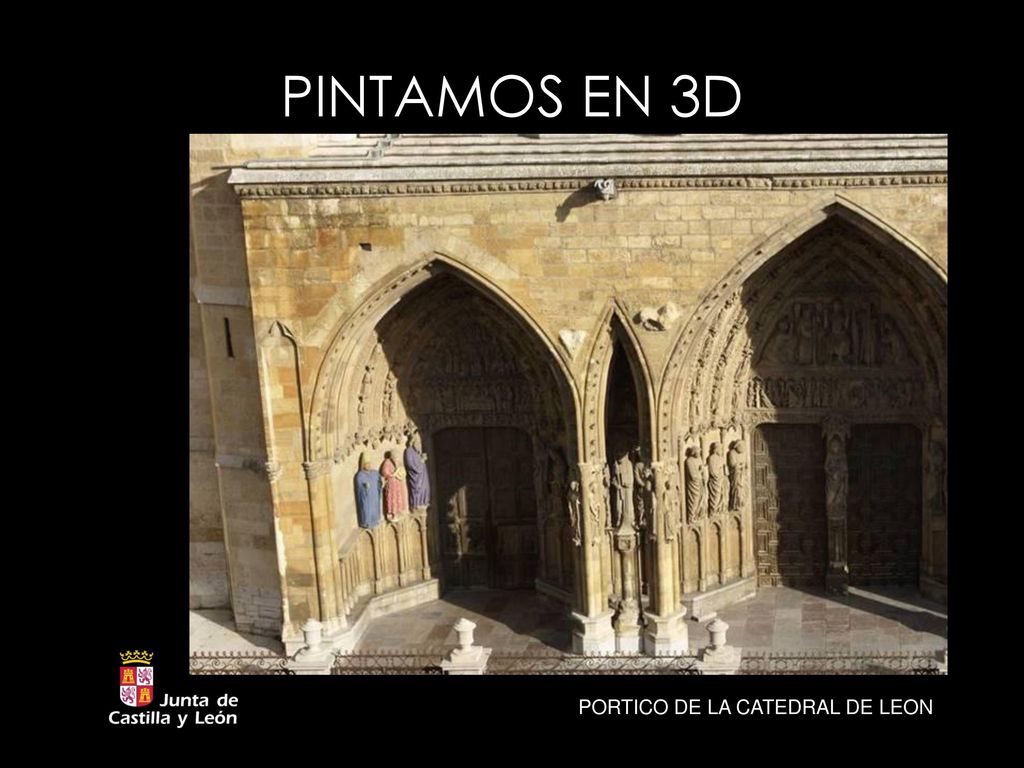

17 PINTAMOS EN 3D PORTICO DE LA CATEDRAL DE LEON
