1 Principios de las instalaciones eléctricas en vehículos
1 u n i d a d Principios de las instalaciones eléctricas en vehículos

2 Principios de las instalaciones eléctricas en vehículos
1 > Conductores eléctricos, aislantes y cubiertas protectoras 2 > Principales magnitudes aplicadas a un conductor 3 > Protección de circuitos. Fusibles 4 > Interpretación de los esquemas eléctricos del automóvil 5 > Representaciones eléctricas de diferentes marcas 6 > Comprobación y reparación de instalaciones eléctricas

3 1 > Conductores eléctricos, aislantes y cubiertas protectoras

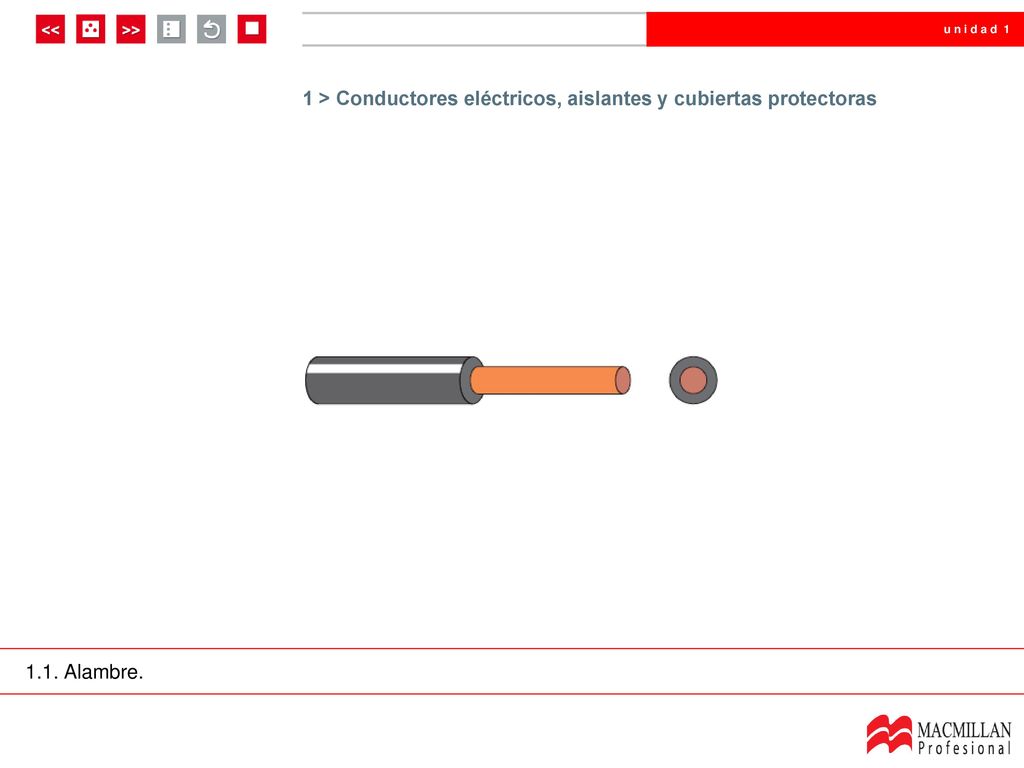

1.1. Alambre.

4 1 > Conductores eléctricos, aislantes y cubiertas protectoras
1.2. Cable.

5 1 > Conductores eléctricos, aislantes y cubiertas protectoras

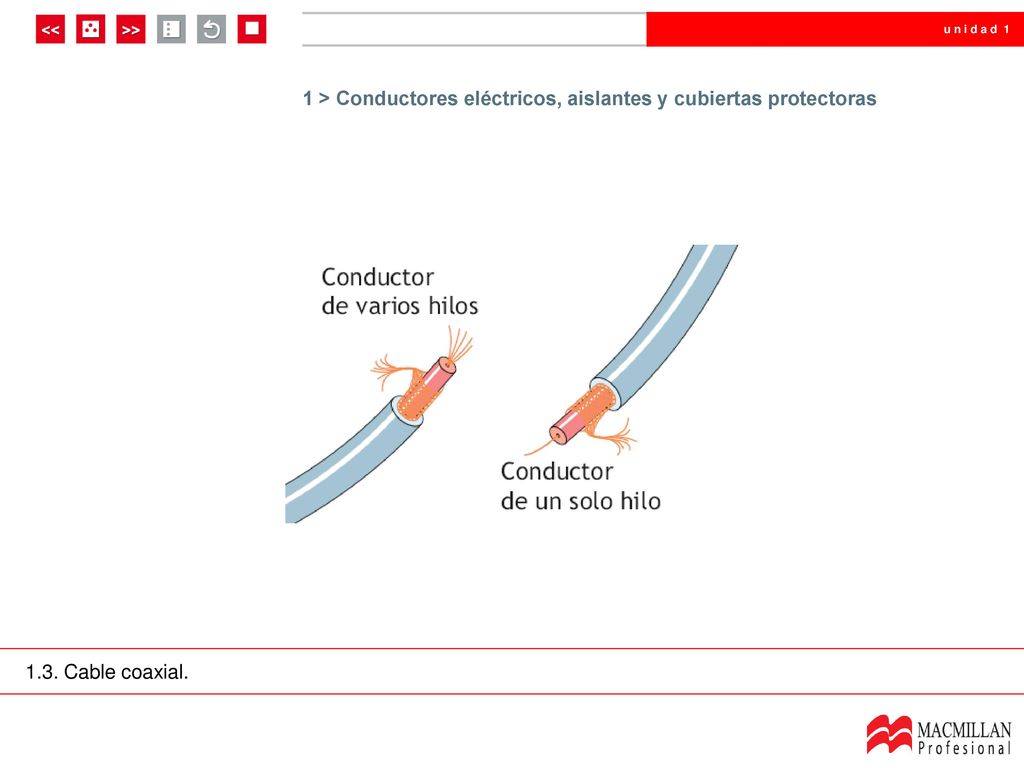

1.3. Cable coaxial.

6 1 > Conductores eléctricos, aislantes y cubiertas protectoras

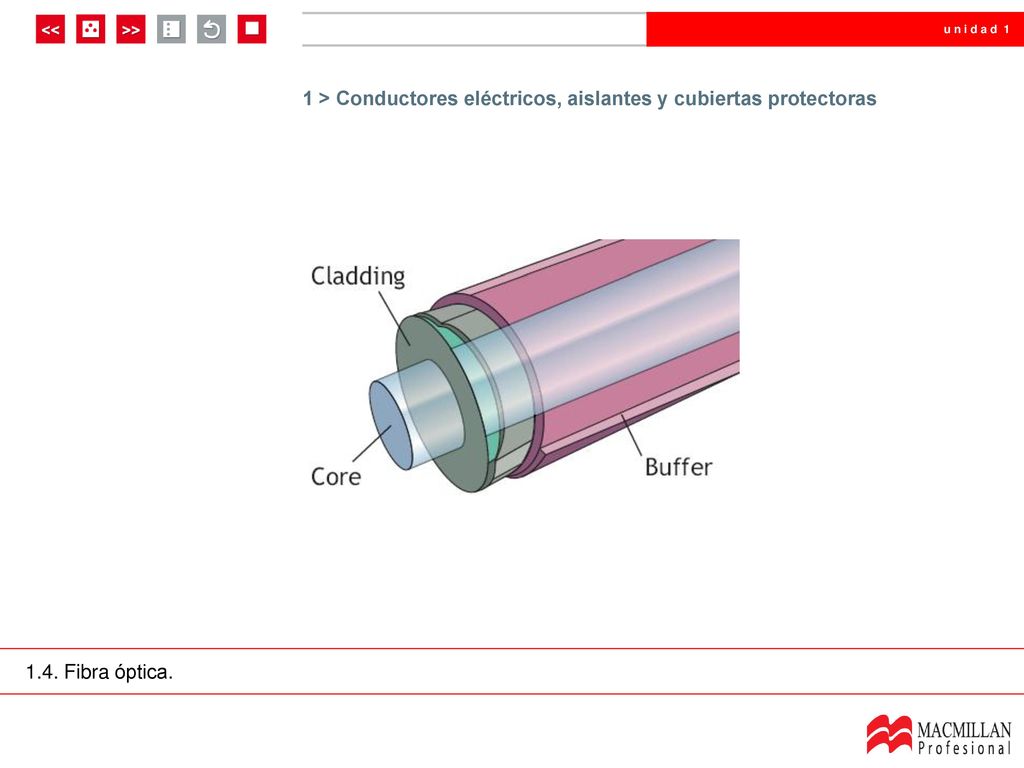

1.4. Fibra óptica.

7 1 > Conductores eléctricos, aislantes y cubiertas protectoras

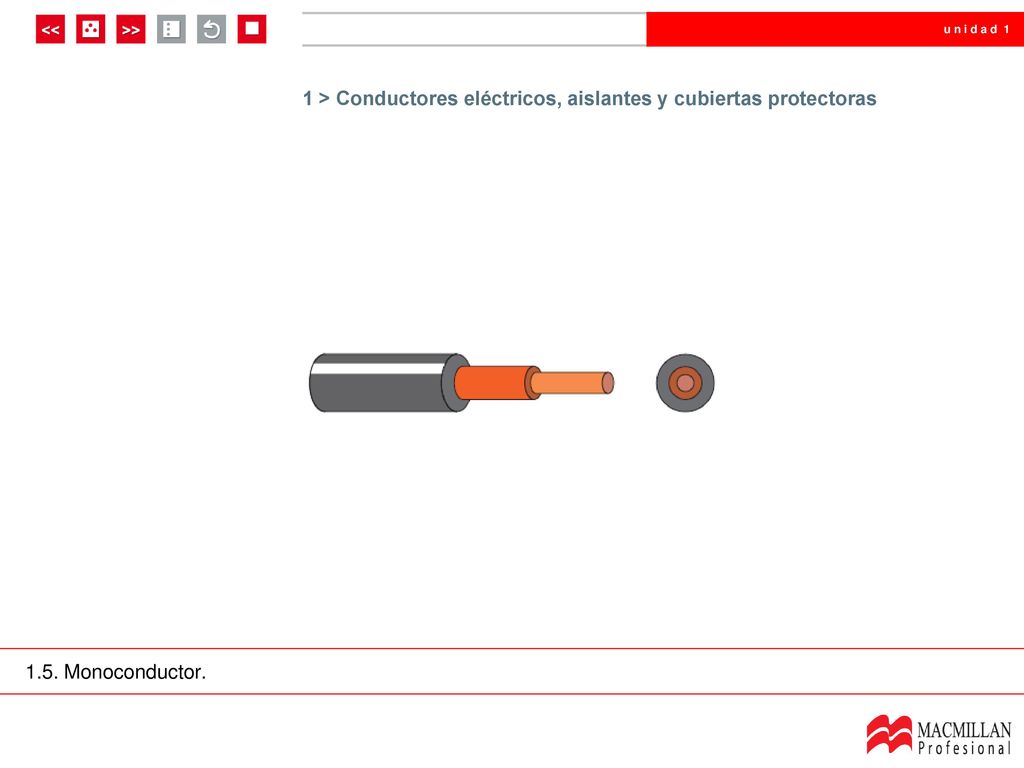

1.5. Monoconductor.

8 1 > Conductores eléctricos, aislantes y cubiertas protectoras

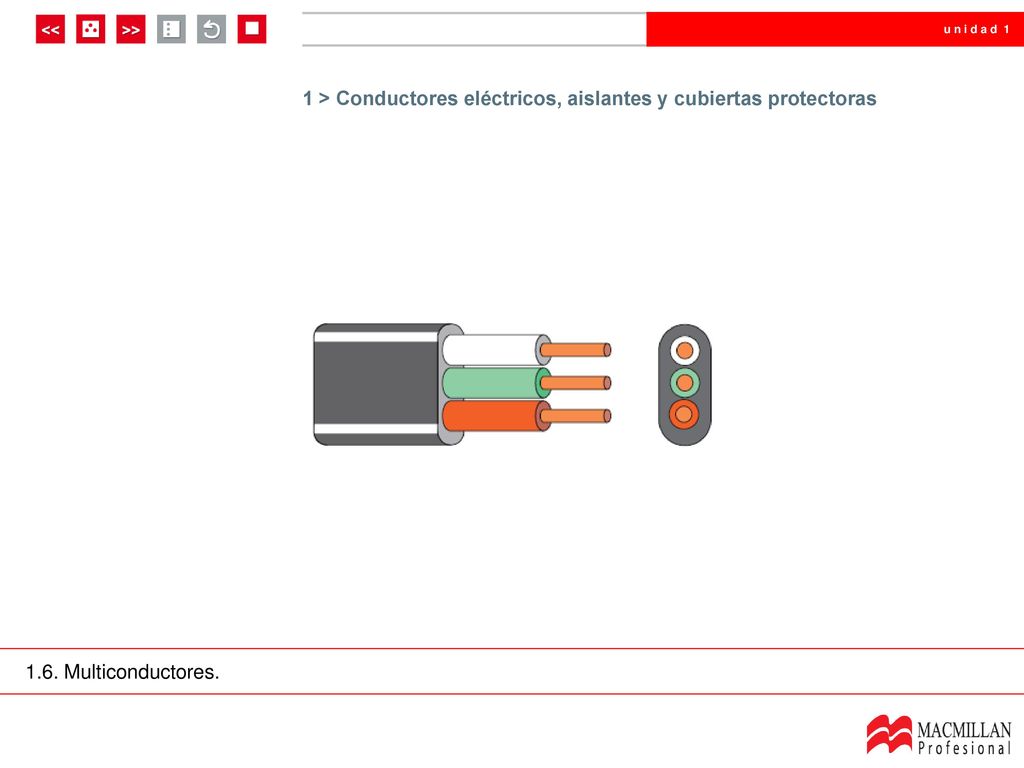

1.6. Multiconductores.

9 1 > Conductores eléctricos, aislantes y cubiertas protectoras

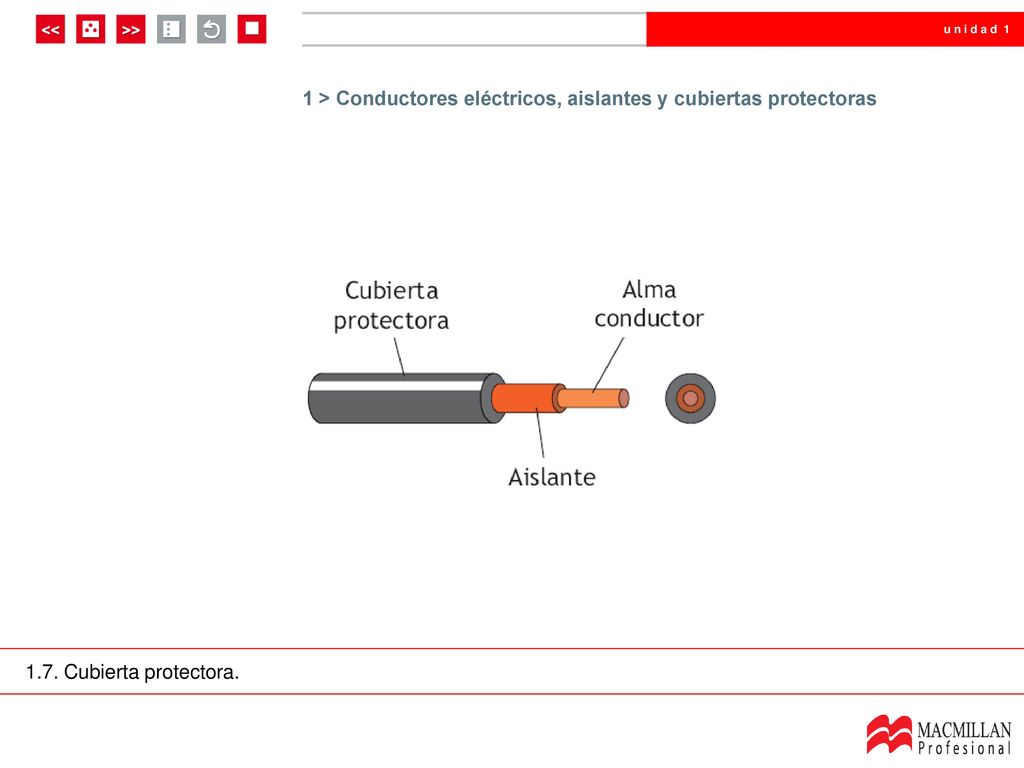

1.7. Cubierta protectora.

10 2 > Principales magnitudes aplicadas a un conductor

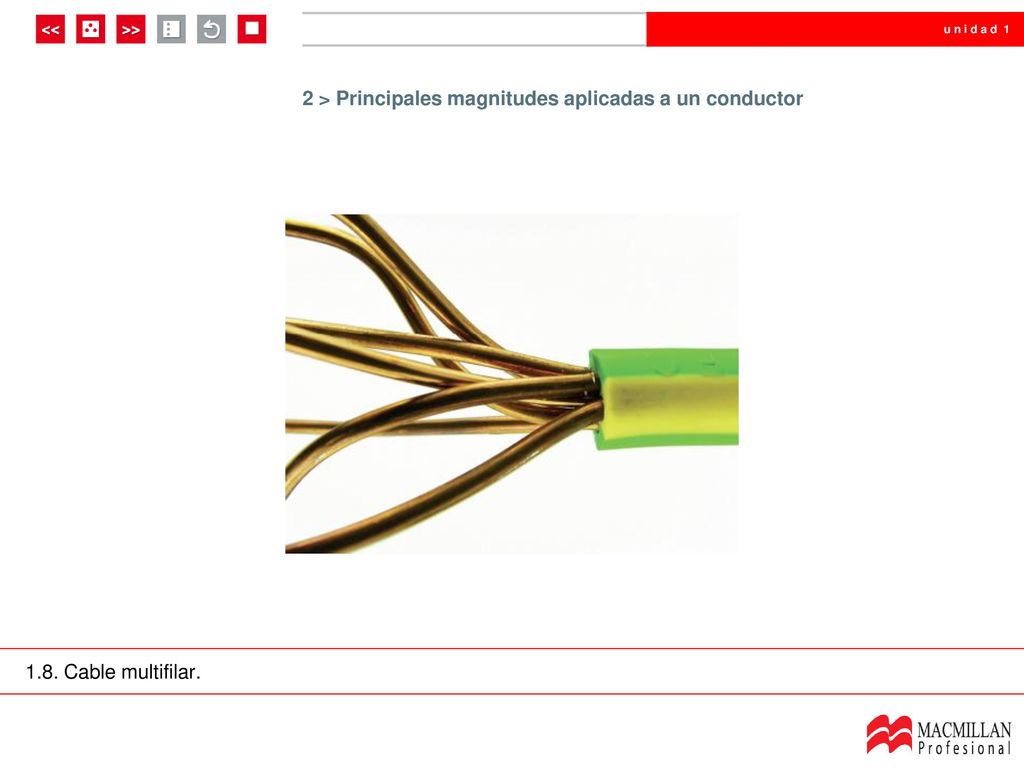

1.8. Cable multifilar.

11 2 > Principales magnitudes aplicadas a un conductor

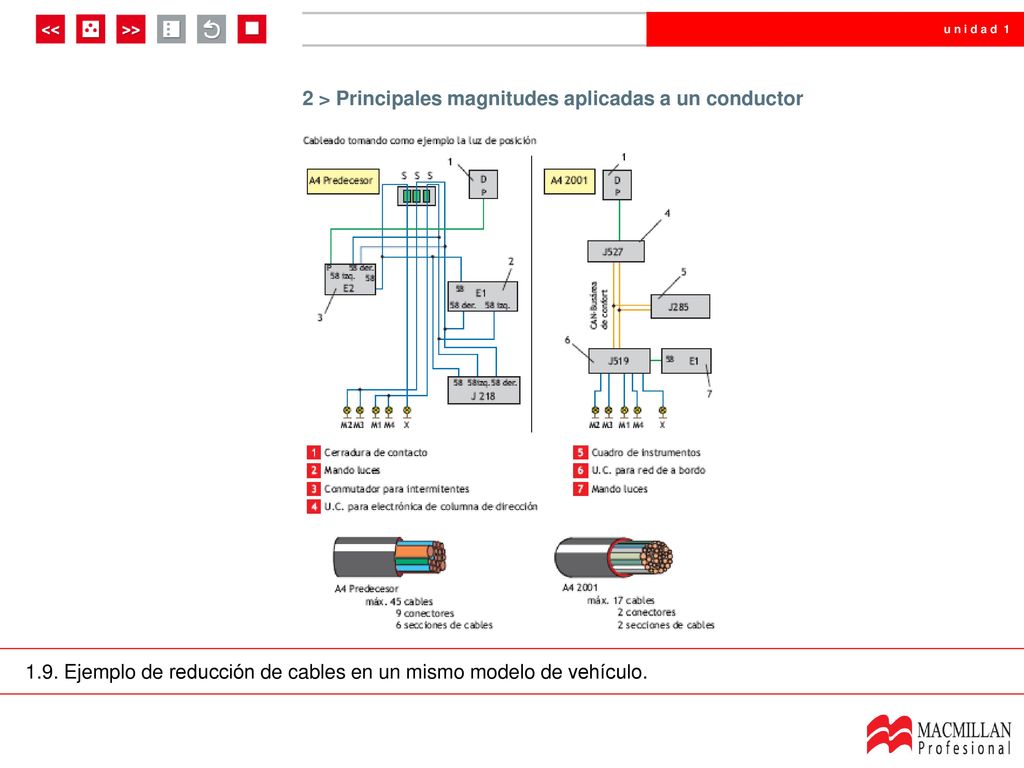

1.9. Ejemplo de reducción de cables en un mismo modelo de vehículo.

12 3 > Protección de circuitos. Fusibles

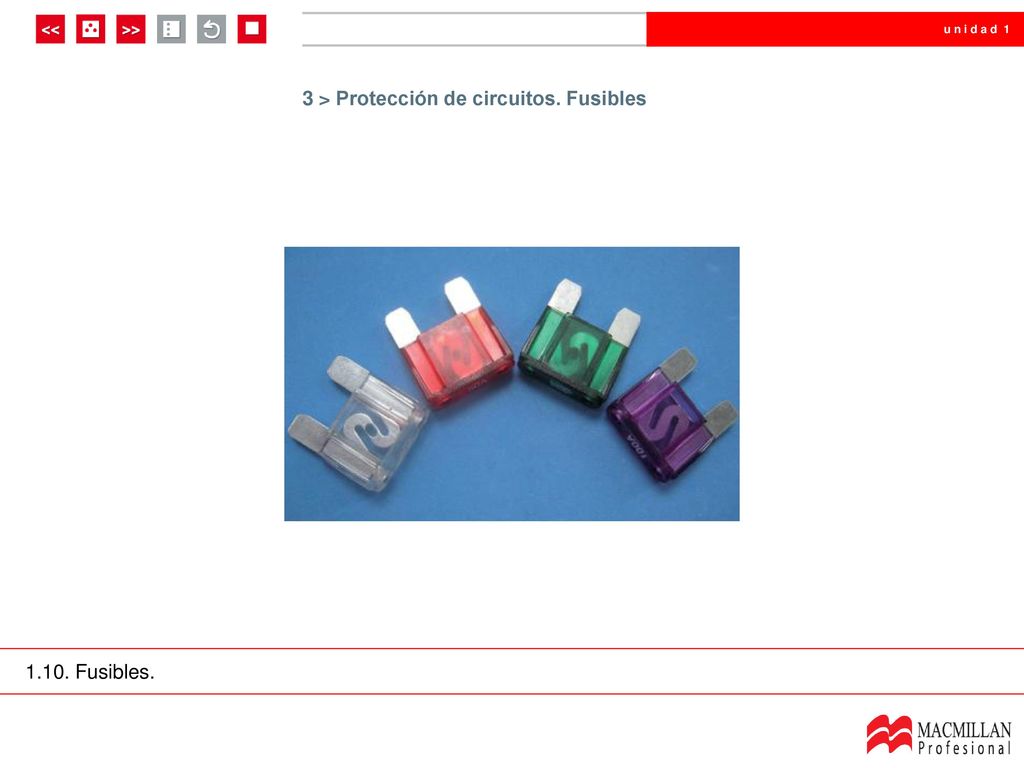

1. Magnetismo y electromagnetismo 3 > Protección de circuitos. Fusibles 1.10. Fusibles.

13 3 > Protección de circuitos. Fusibles

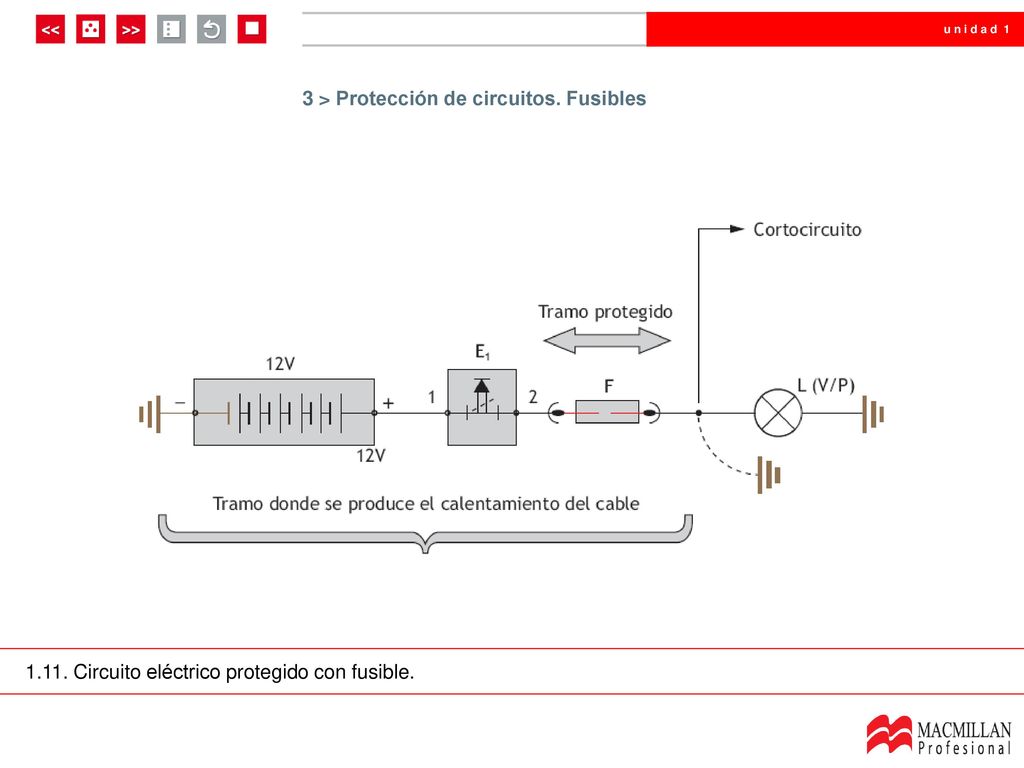

1. Magnetismo y electromagnetismo 3 > Protección de circuitos. Fusibles 1.11. Circuito eléctrico protegido con fusible.

14 3 > Protección de circuitos. Fusibles

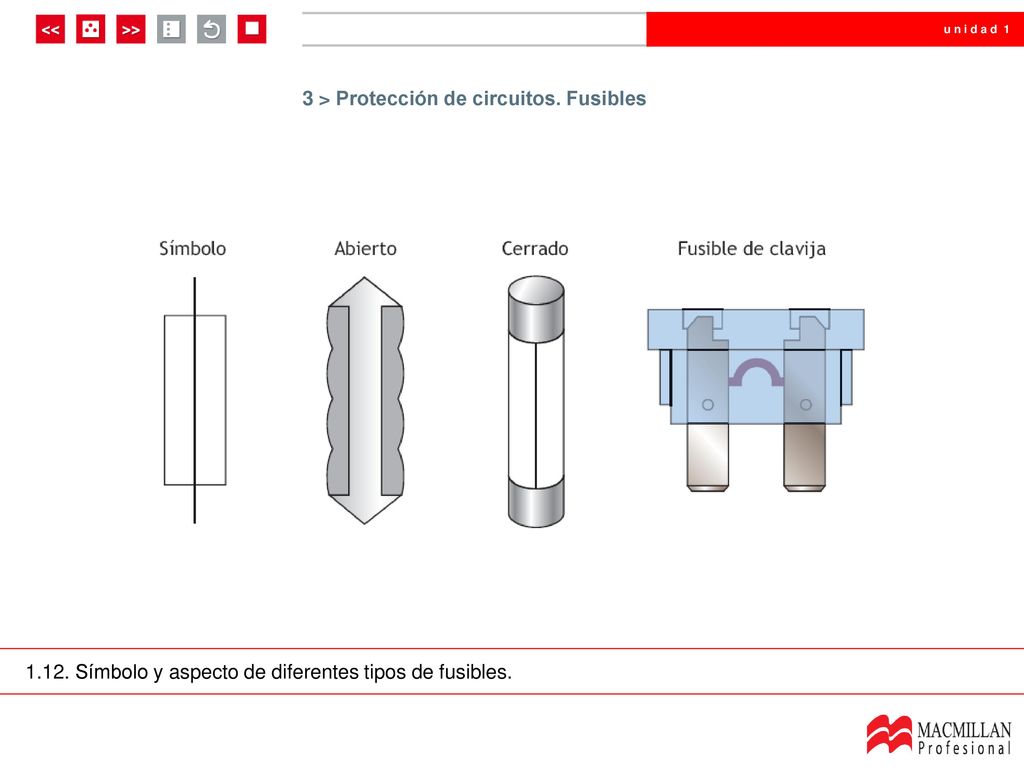

1. Magnetismo y electromagnetismo 3 > Protección de circuitos. Fusibles 1.12. Símbolo y aspecto de diferentes tipos de fusibles.

15 3 > Protección de circuitos. Fusibles

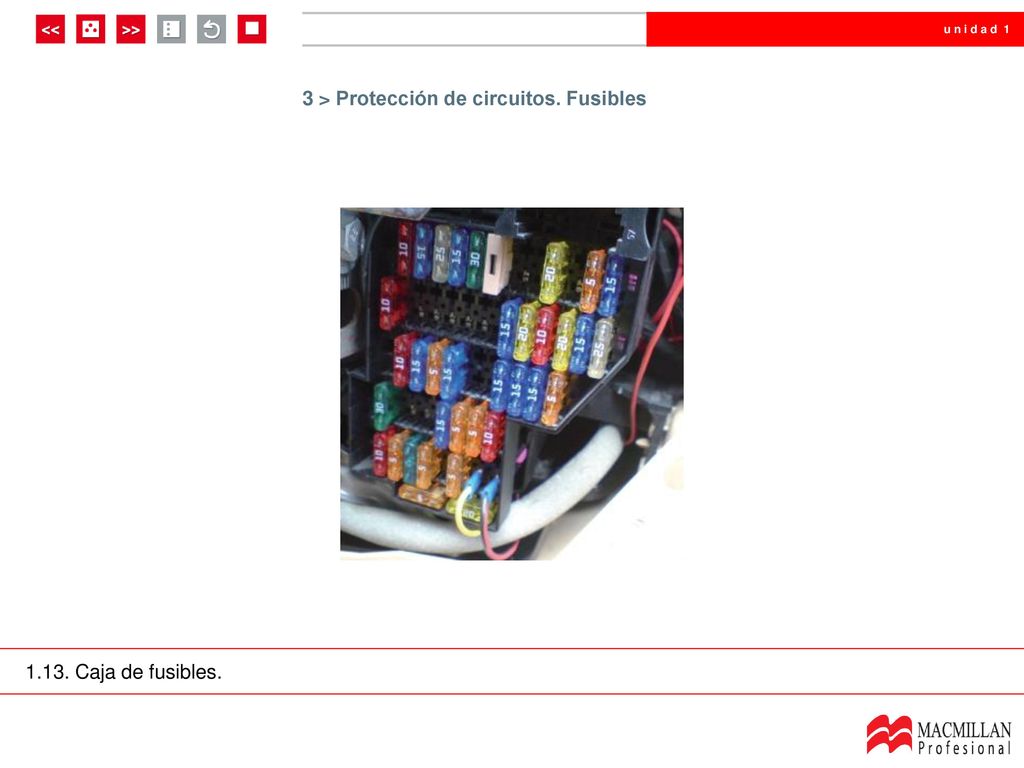

1. Magnetismo y electromagnetismo 3 > Protección de circuitos. Fusibles 1.13. Caja de fusibles.

16 3 > Protección de circuitos. Fusibles

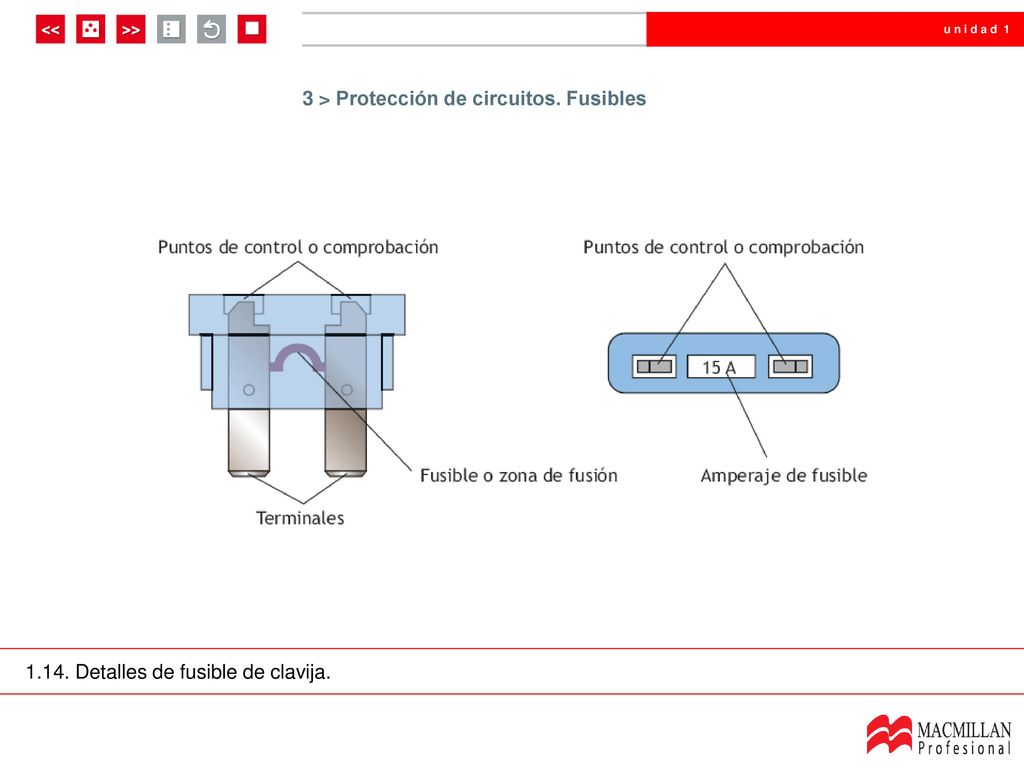

1. Magnetismo y electromagnetismo 3 > Protección de circuitos. Fusibles 1.14. Detalles de fusible de clavija.

17 3 > Protección de circuitos. Fusibles

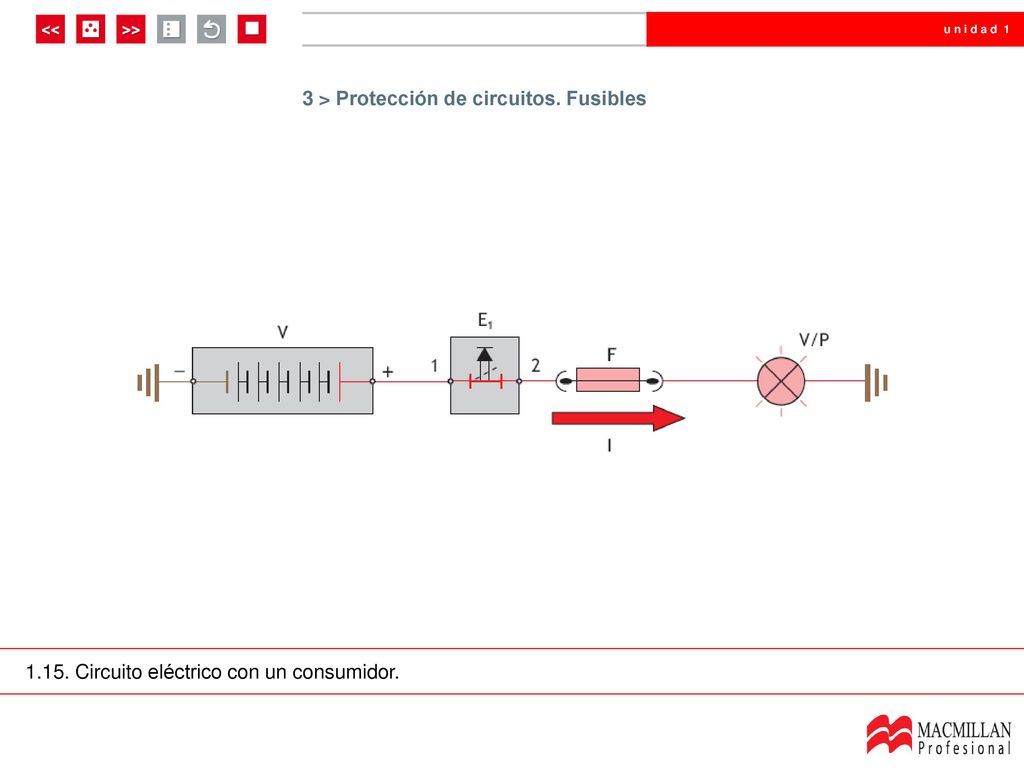

1. Magnetismo y electromagnetismo 3 > Protección de circuitos. Fusibles 1.15. Circuito eléctrico con un consumidor.

18 3 > Protección de circuitos. Fusibles

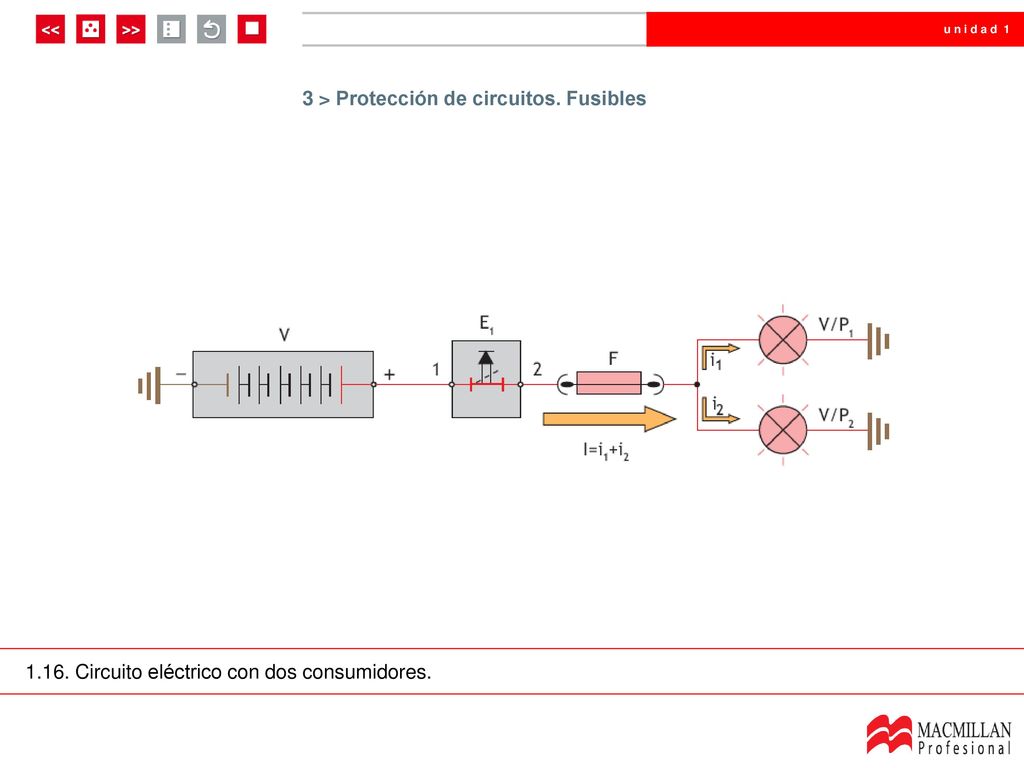

1. Magnetismo y electromagnetismo 3 > Protección de circuitos. Fusibles 1.16. Circuito eléctrico con dos consumidores.

19 4 > Interpretación de los esquemas eléctricos del automóvil

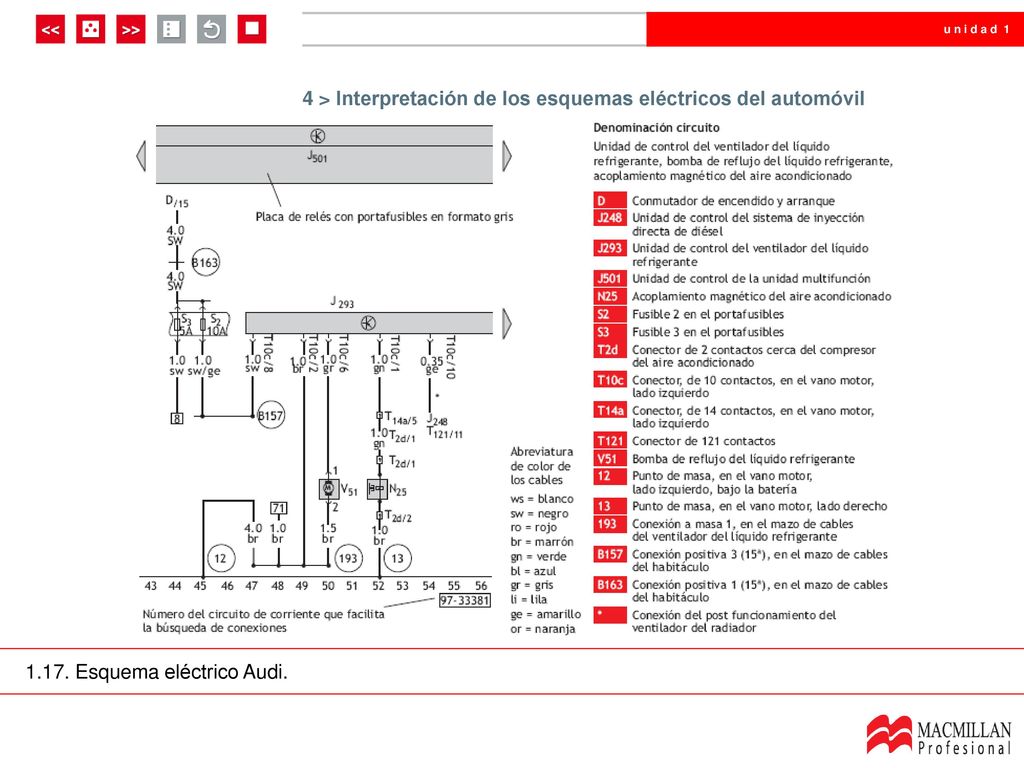

1. Magnetismo y electromagnetismo 4 > Interpretación de los esquemas eléctricos del automóvil 1.17. Esquema eléctrico Audi.

20 4 > Interpretación de los esquemas eléctricos del automóvil

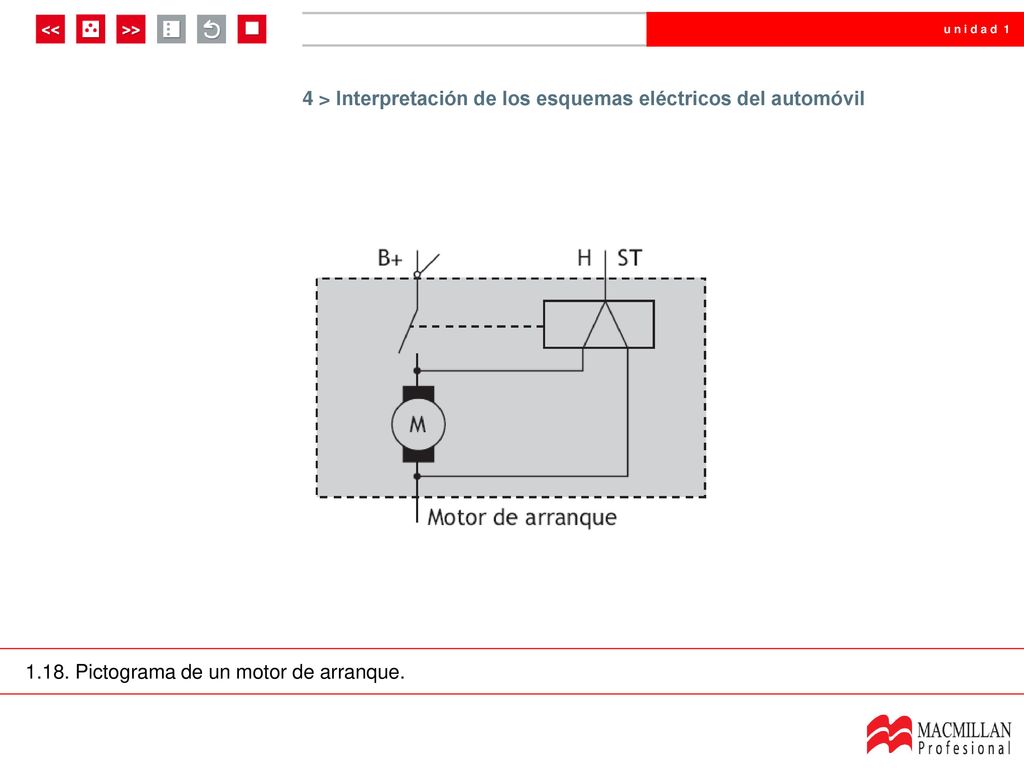

1.18. Pictograma de un motor de arranque.

21 4 > Interpretación de los esquemas eléctricos del automóvil

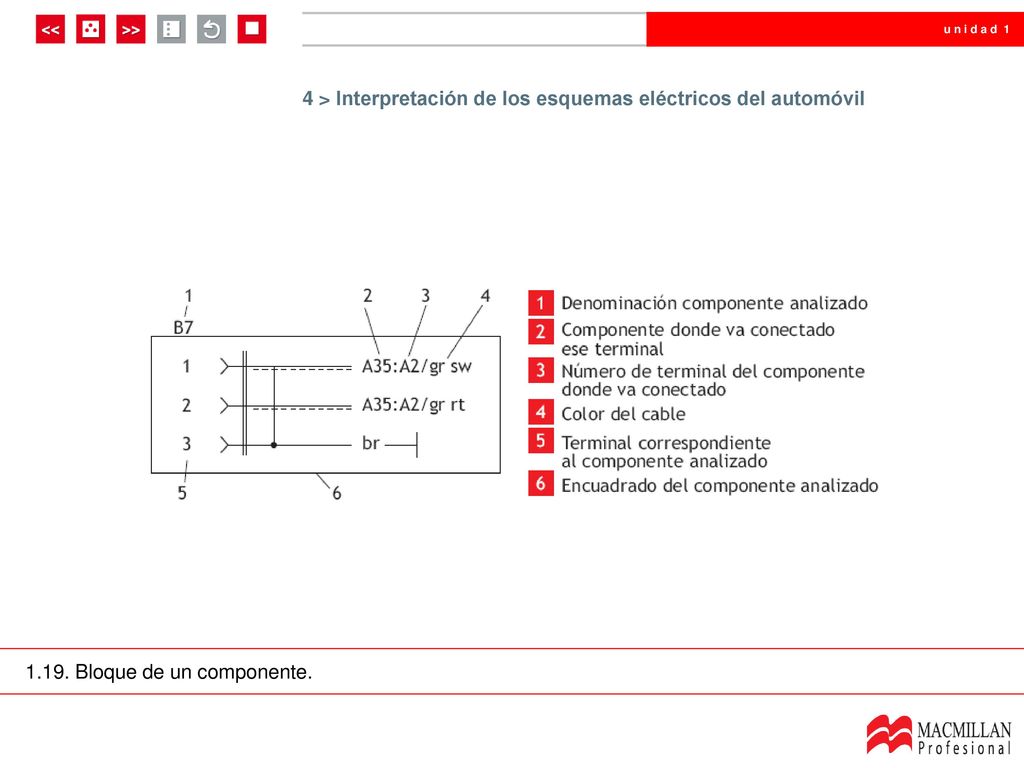

1.19. Bloque de un componente.

22 4 > Interpretación de los esquemas eléctricos del automóvil

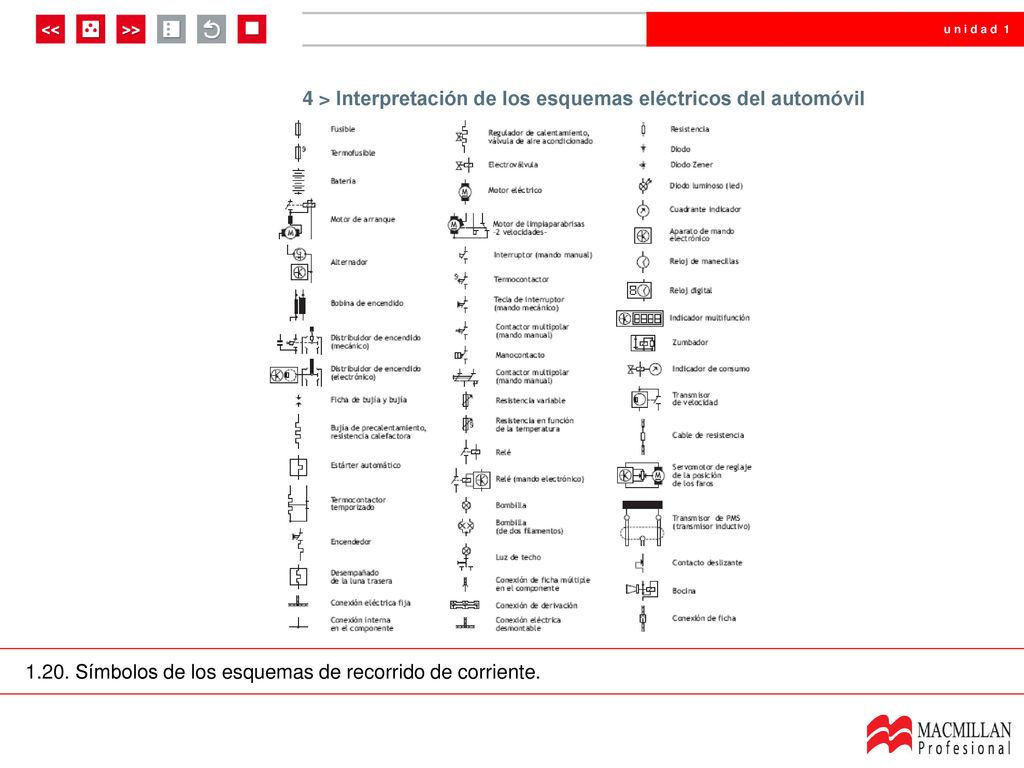

1.20. Símbolos de los esquemas de recorrido de corriente.

23 4 > Interpretación de los esquemas eléctricos del automóvil

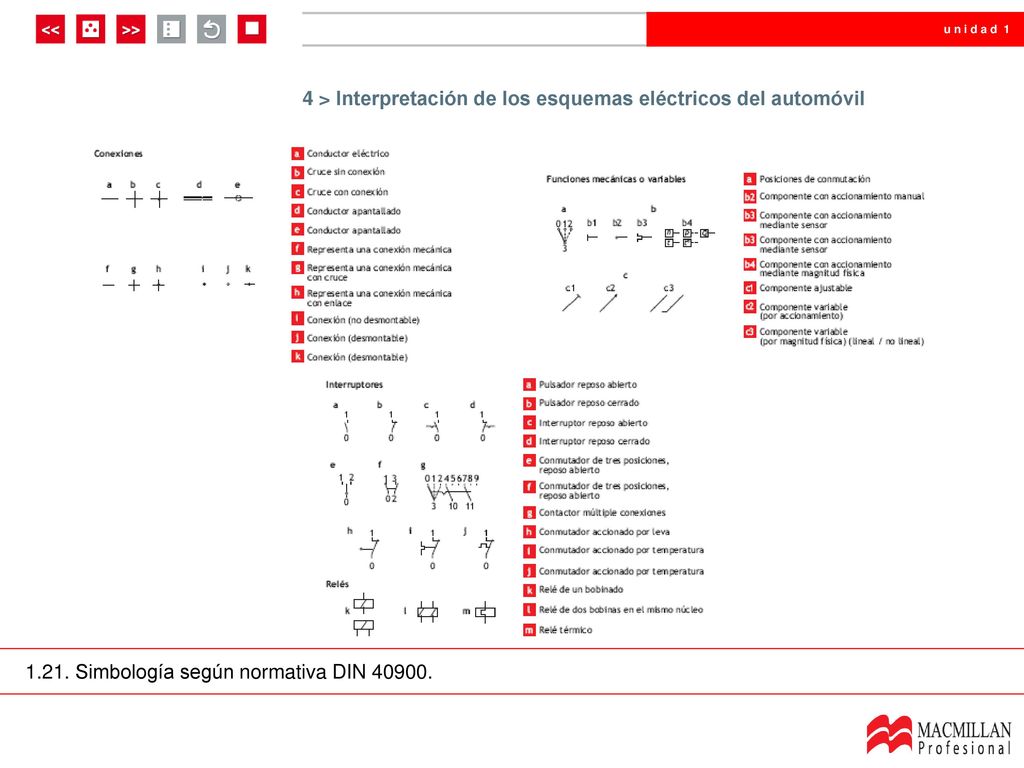

1.21. Simbología según normativa DIN

24 4 > Interpretación de los esquemas eléctricos del automóvil

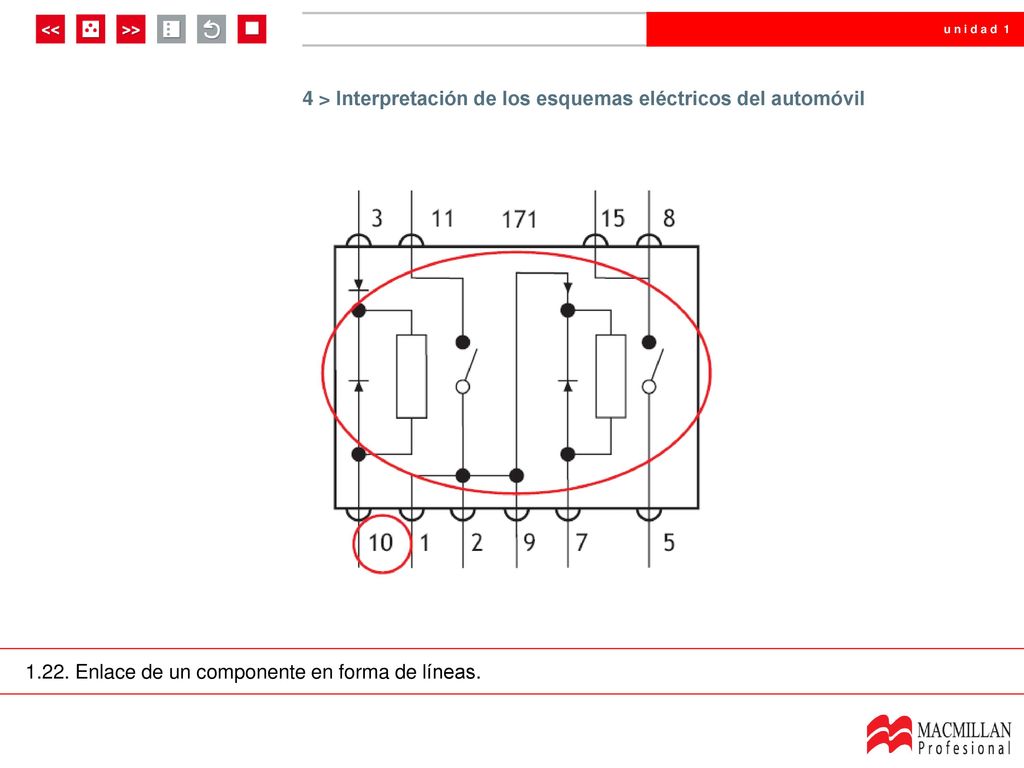

1.22. Enlace de un componente en forma de líneas.

25 4 > Interpretación de los esquemas eléctricos del automóvil

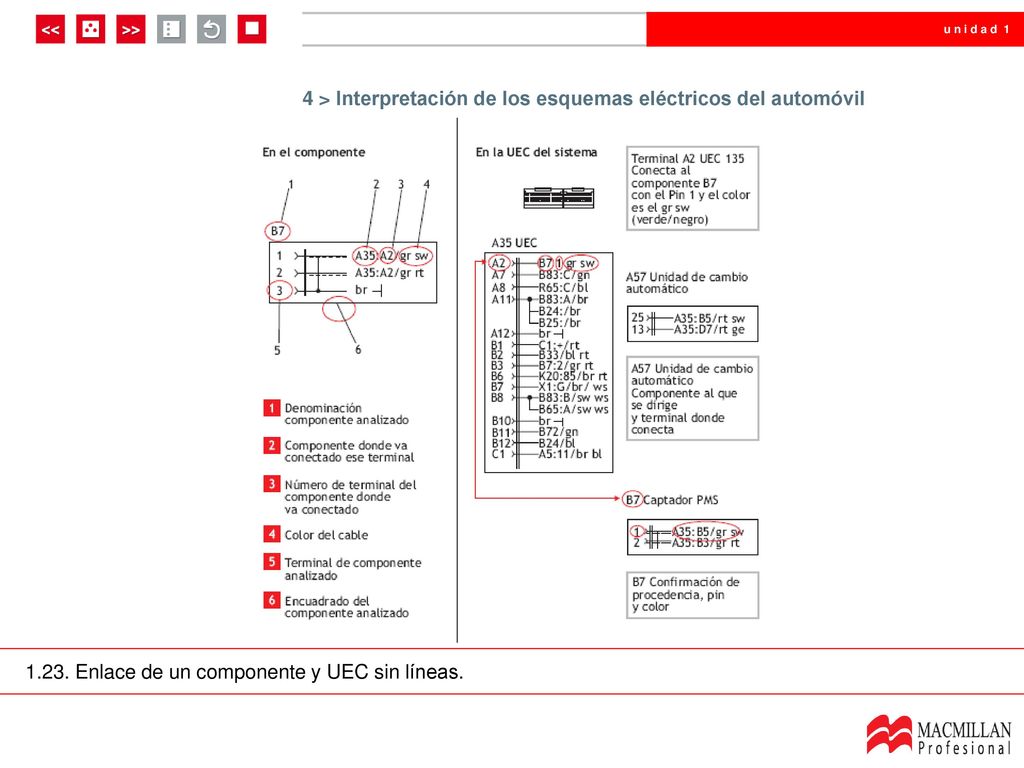

1.23. Enlace de un componente y UEC sin líneas.

26 4 > Interpretación de los esquemas eléctricos del automóvil

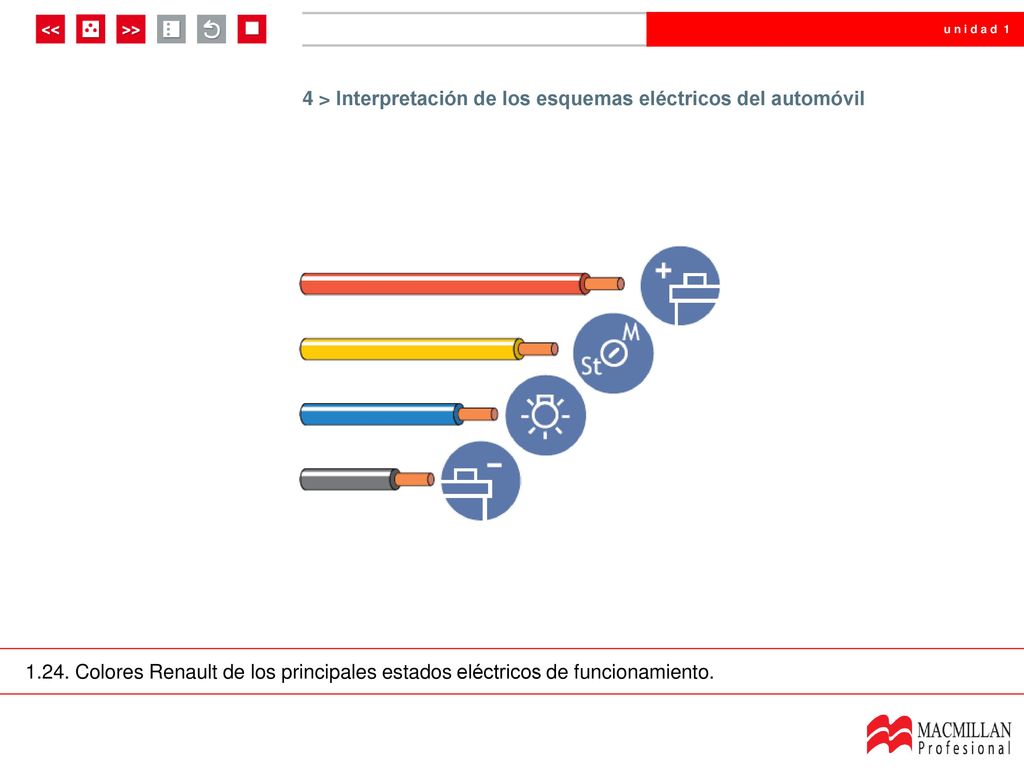

1.24. Colores Renault de los principales estados eléctricos de funcionamiento.

27 4 > Interpretación de los esquemas eléctricos del automóvil

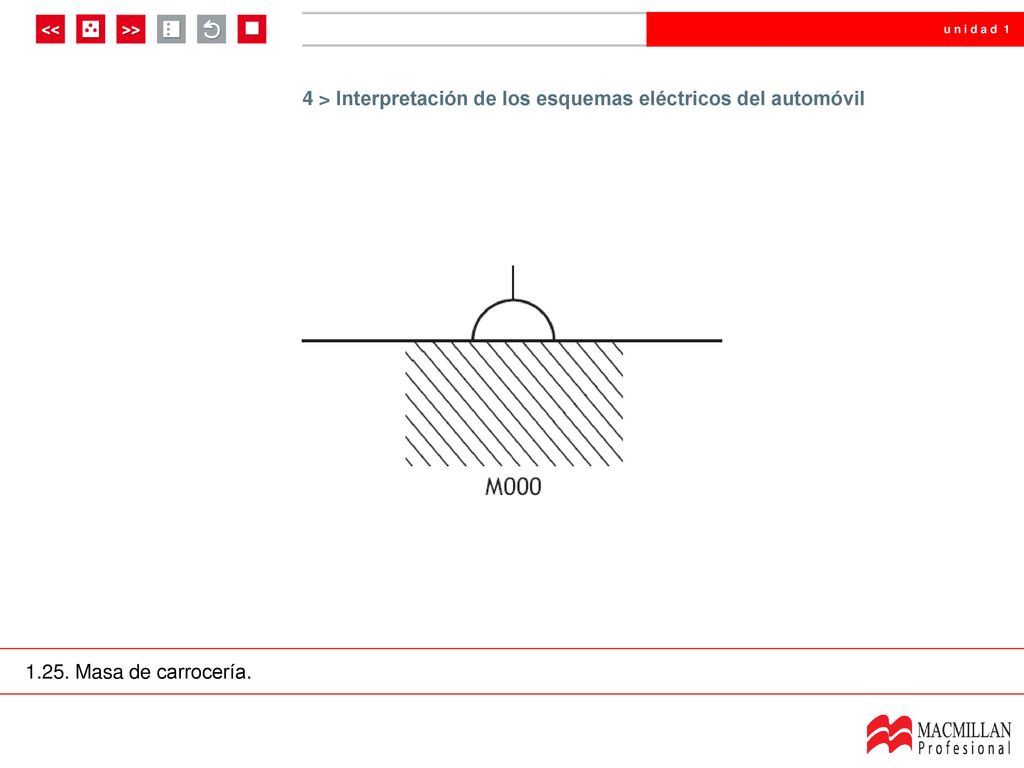

1.25. Masa de carrocería.

28 4 > Interpretación de los esquemas eléctricos del automóvil

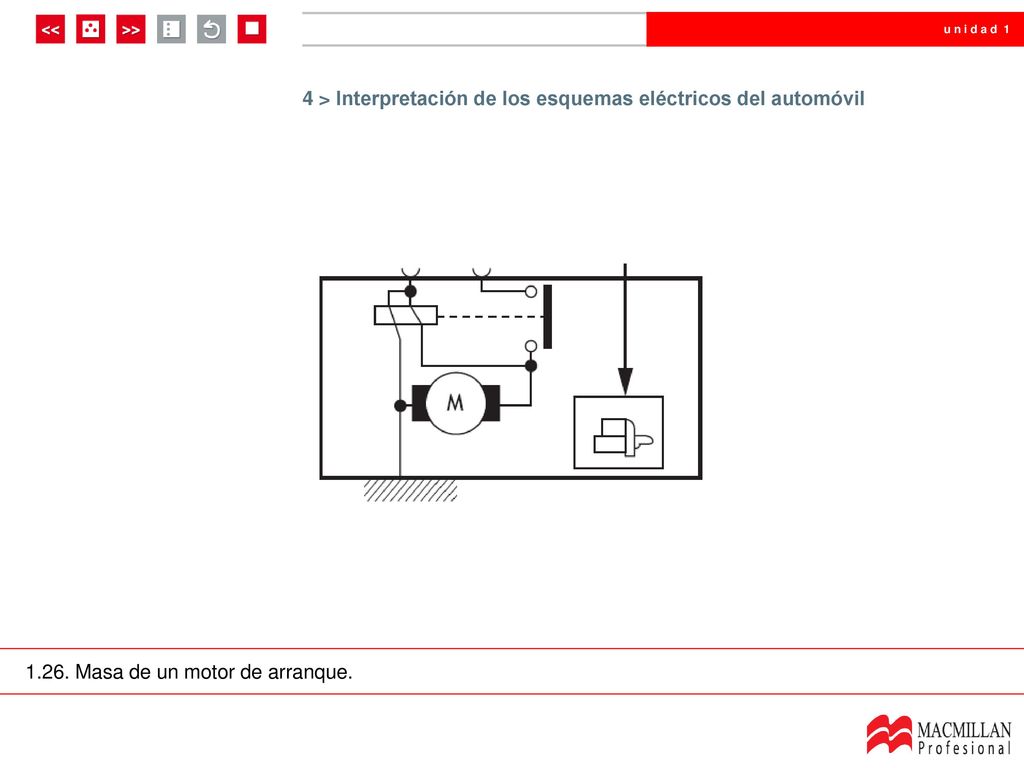

1.26. Masa de un motor de arranque.

29 4 > Interpretación de los esquemas eléctricos del automóvil

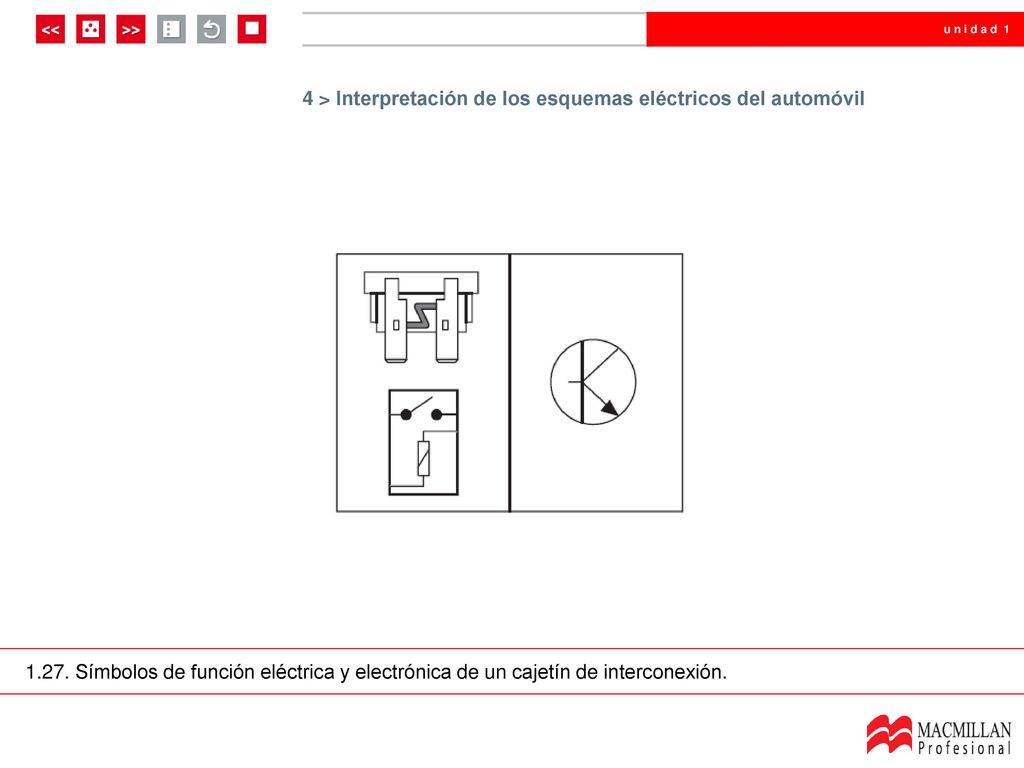

1.27. Símbolos de función eléctrica y electrónica de un cajetín de interconexión.

30 4 > Interpretación de los esquemas eléctricos del automóvil

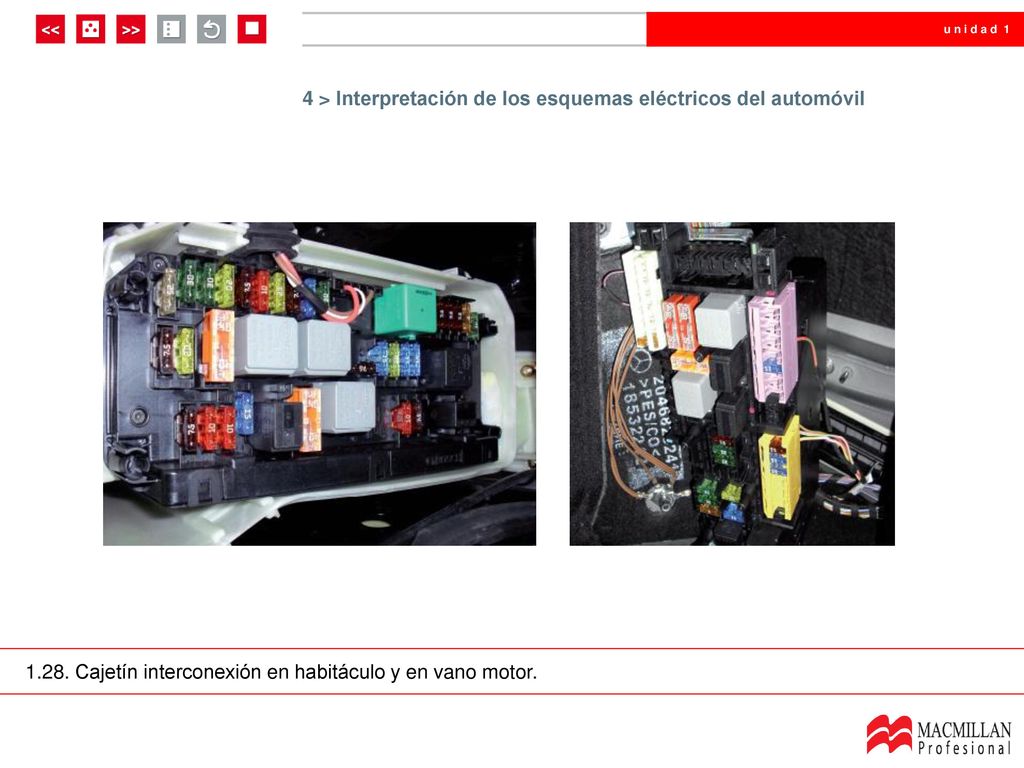

1.28. Cajetín interconexión en habitáculo y en vano motor.

31 4 > Interpretación de los esquemas eléctricos del automóvil

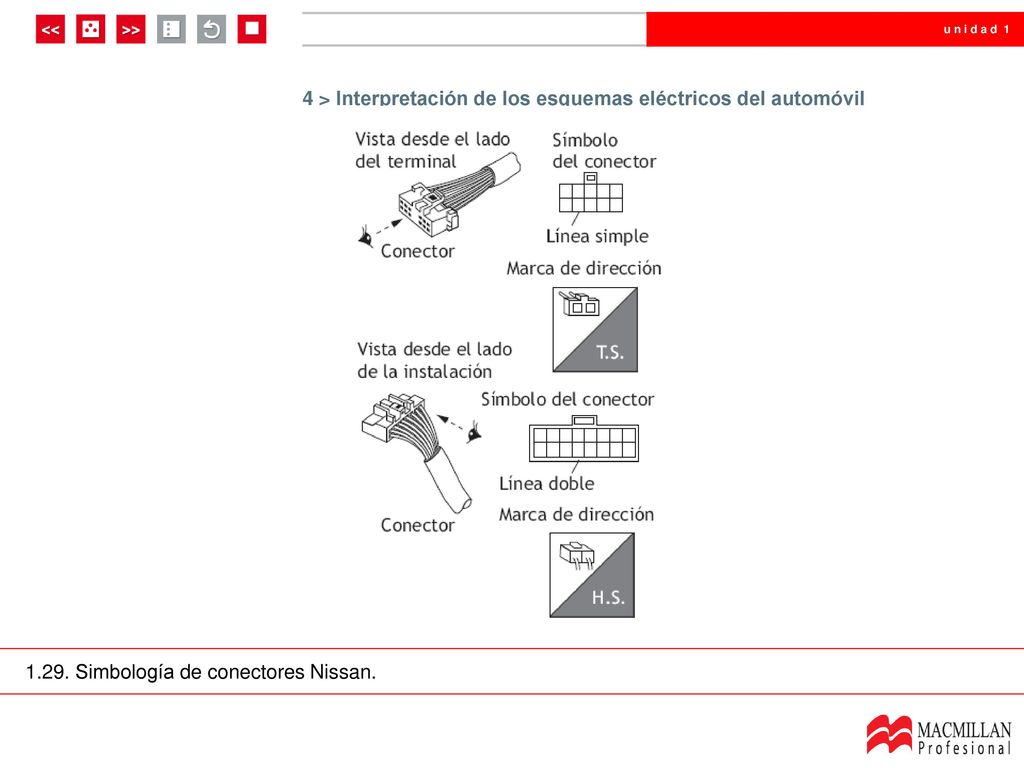

1.29. Simbología de conectores Nissan.

32 4 > Interpretación de los esquemas eléctricos del automóvil

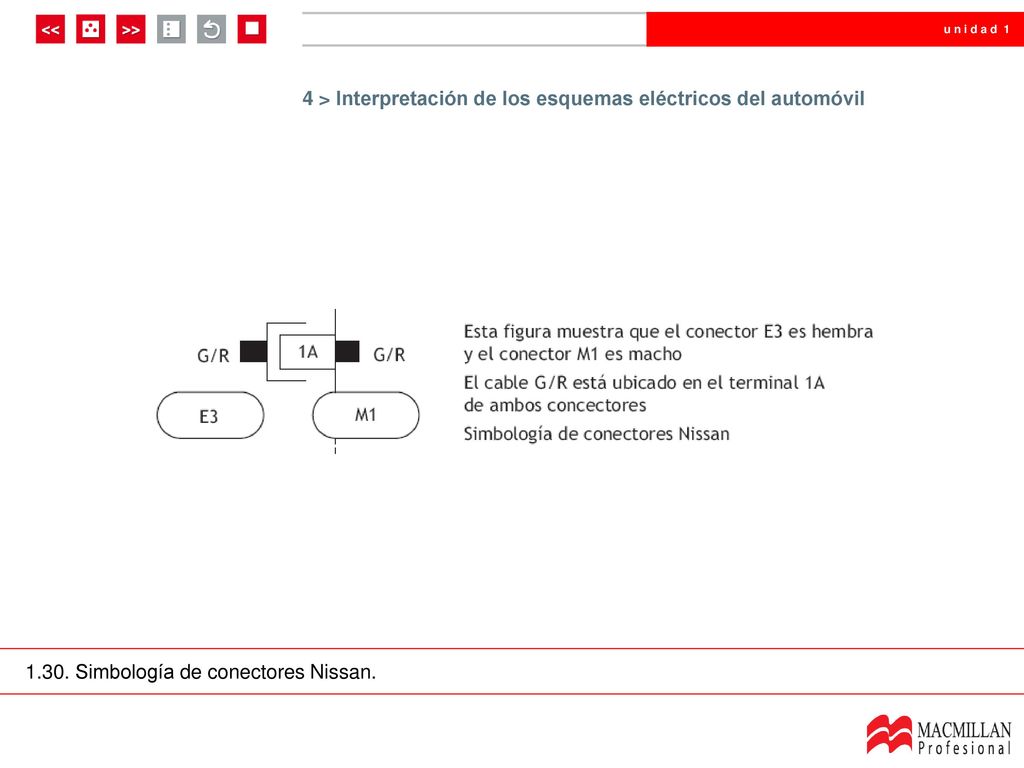

1.30. Simbología de conectores Nissan.

33 4 > Interpretación de los esquemas eléctricos del automóvil

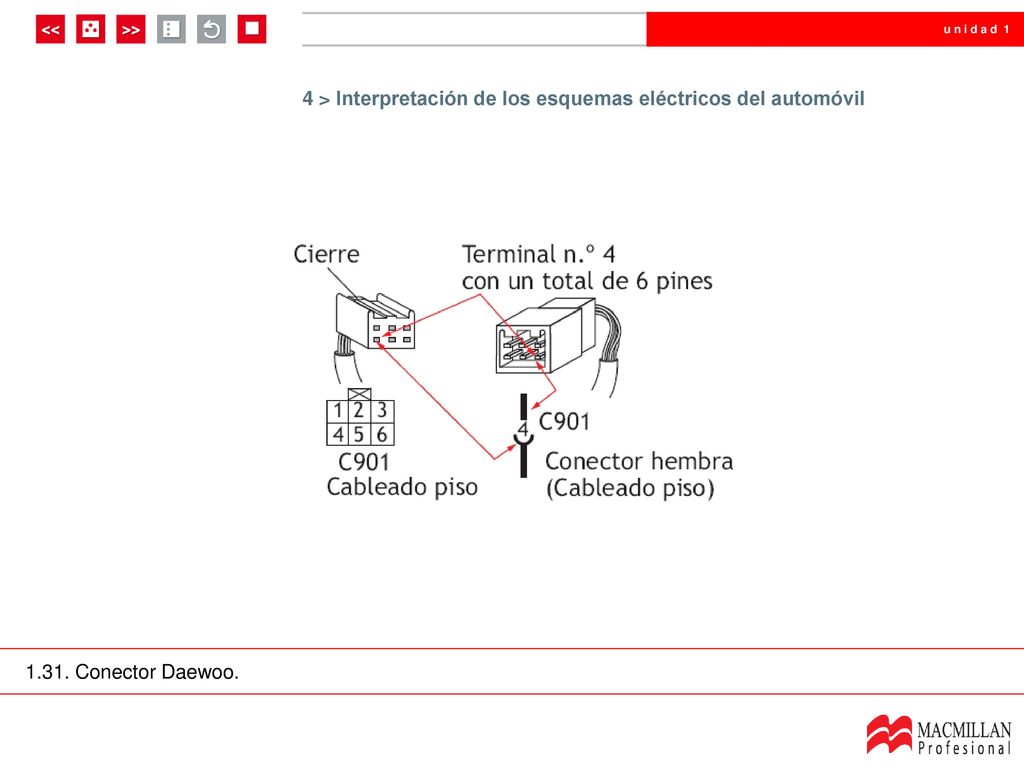

1.31. Conector Daewoo.

34 4 > Interpretación de los esquemas eléctricos del automóvil

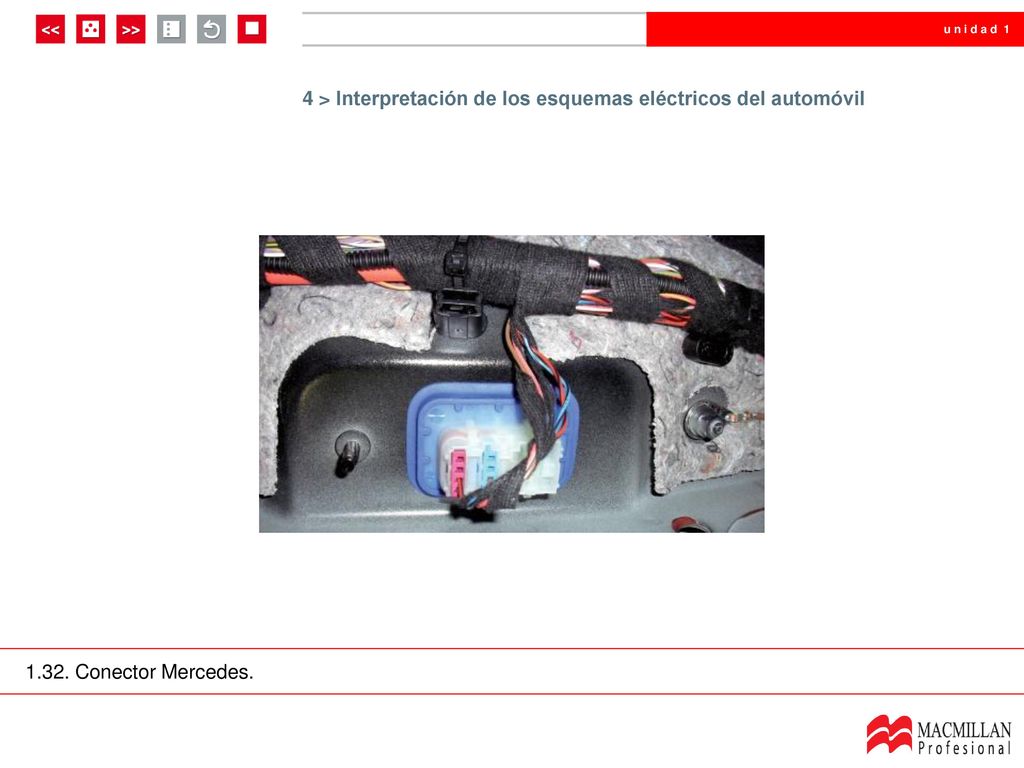

1.32. Conector Mercedes.

35 4 > Interpretación de los esquemas eléctricos del automóvil
1.33. Terminal macho (ver foto).

36 4 > Interpretación de los esquemas eléctricos del automóvil

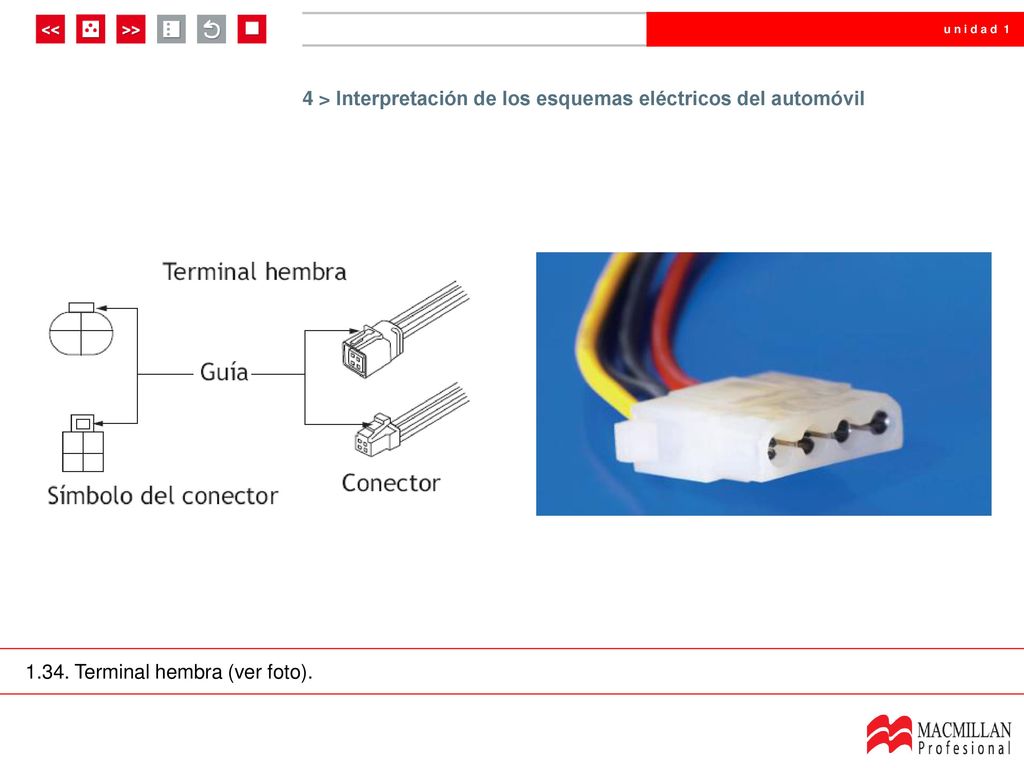

1.34. Terminal hembra (ver foto).

37 4 > Interpretación de los esquemas eléctricos del automóvil

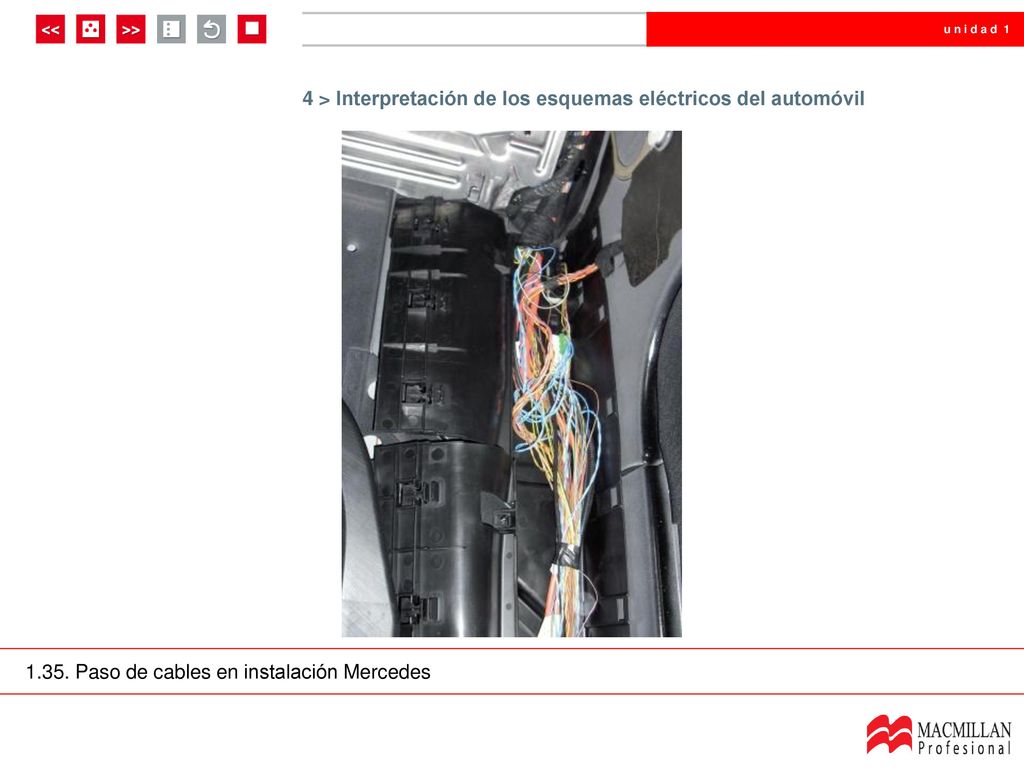

1.35. Paso de cables en instalación Mercedes

38 4 > Interpretación de los esquemas eléctricos del automóvil

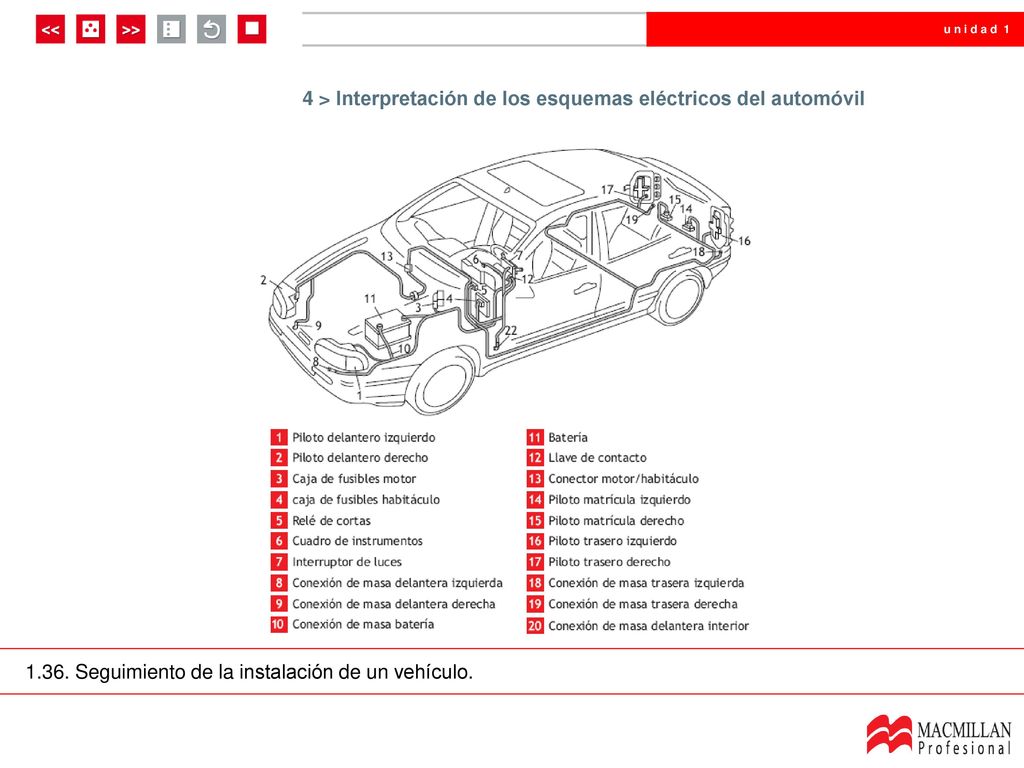

1.36. Seguimiento de la instalación de un vehículo.

39 5 > Representaciones eléctricas de diferentes marcas
1.37. Esquema eléctrico Peugeot 206 hdi.

40 5 > Representaciones eléctricas de diferentes marcas

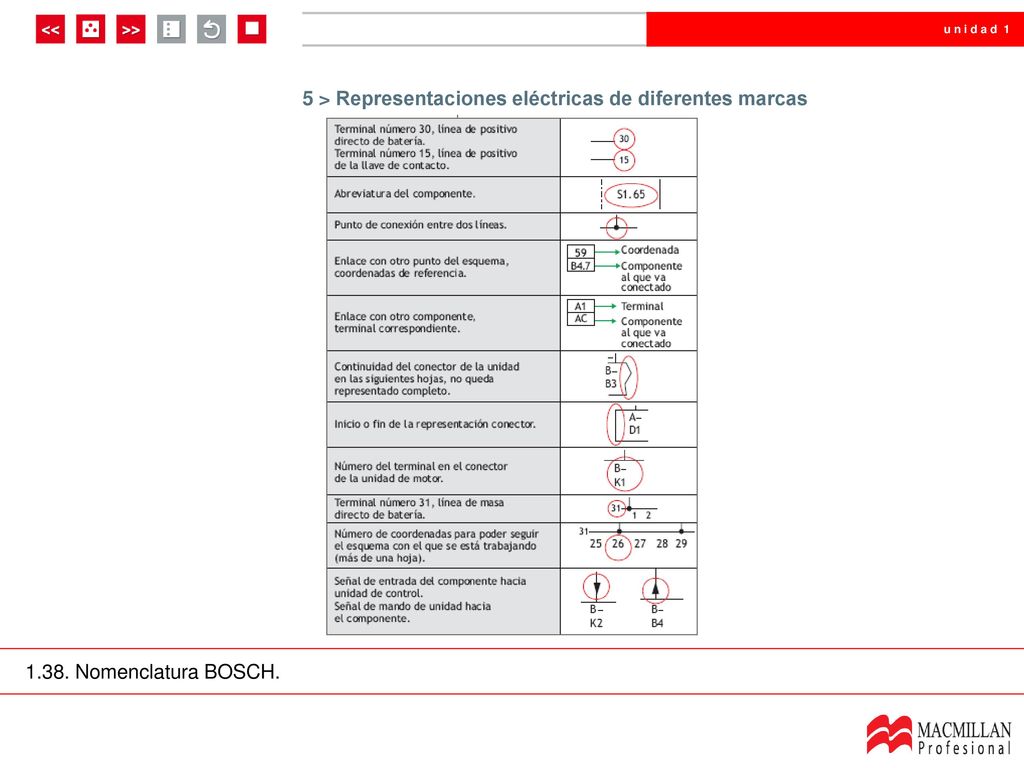

1.38. Nomenclatura BOSCH.

41 5 > Representaciones eléctricas de diferentes marcas

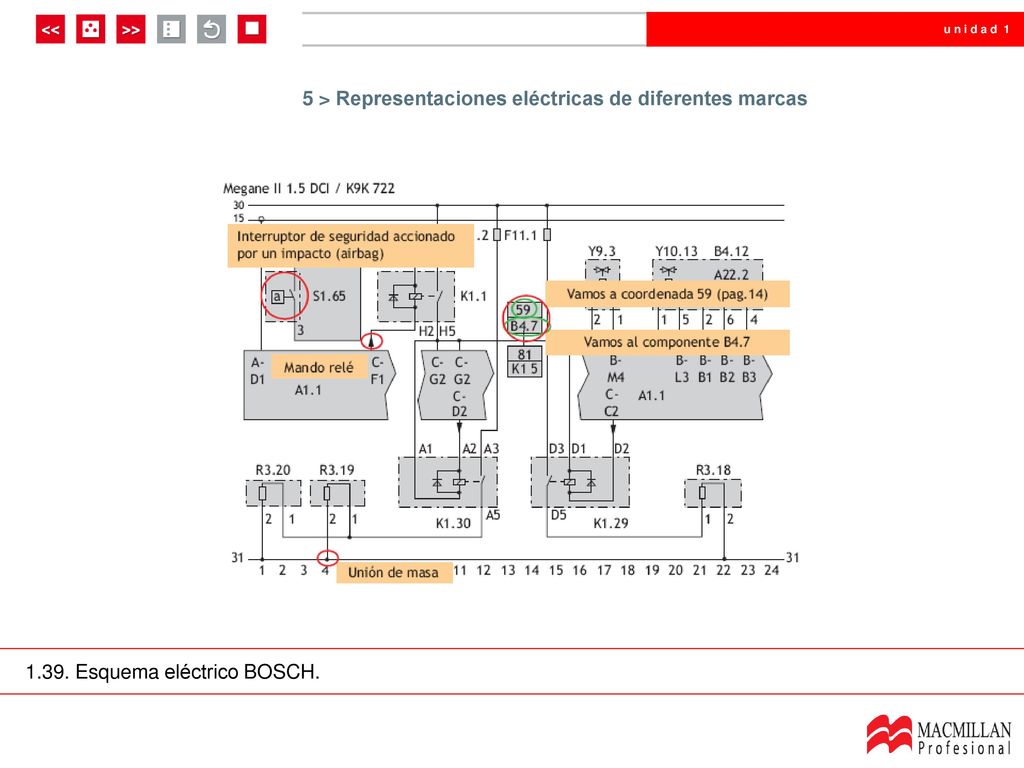

1.39. Esquema eléctrico BOSCH.

42 5 > Representaciones eléctricas de diferentes marcas

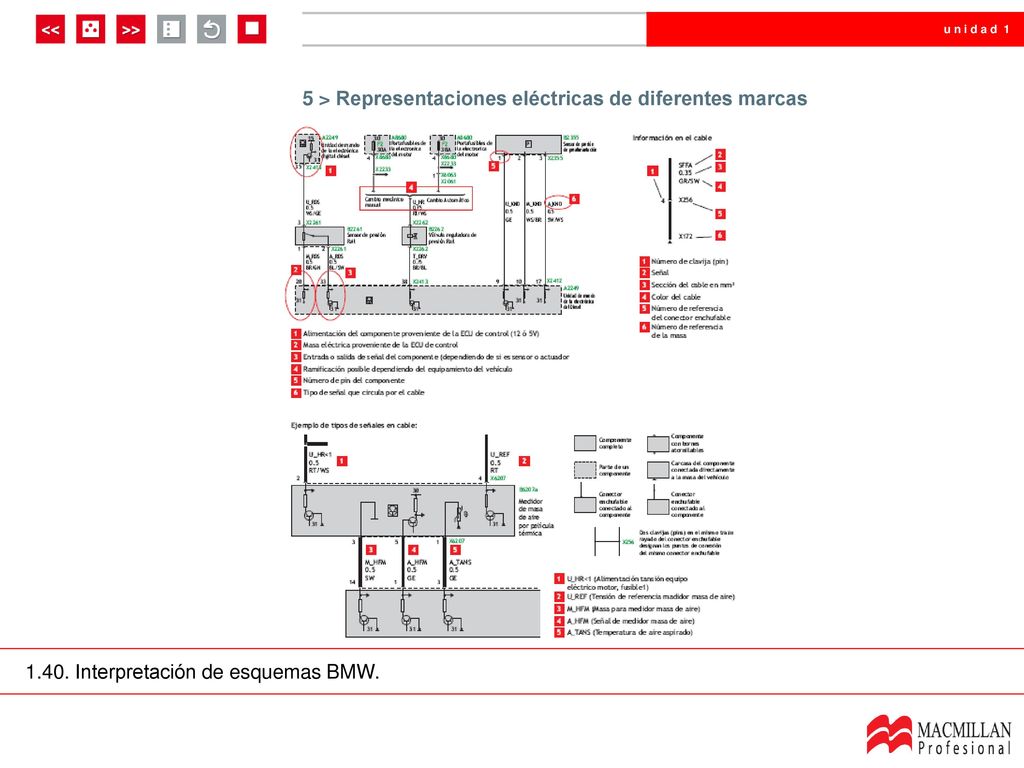

1.40. Interpretación de esquemas BMW.

43 5 > Representaciones eléctricas de diferentes marcas

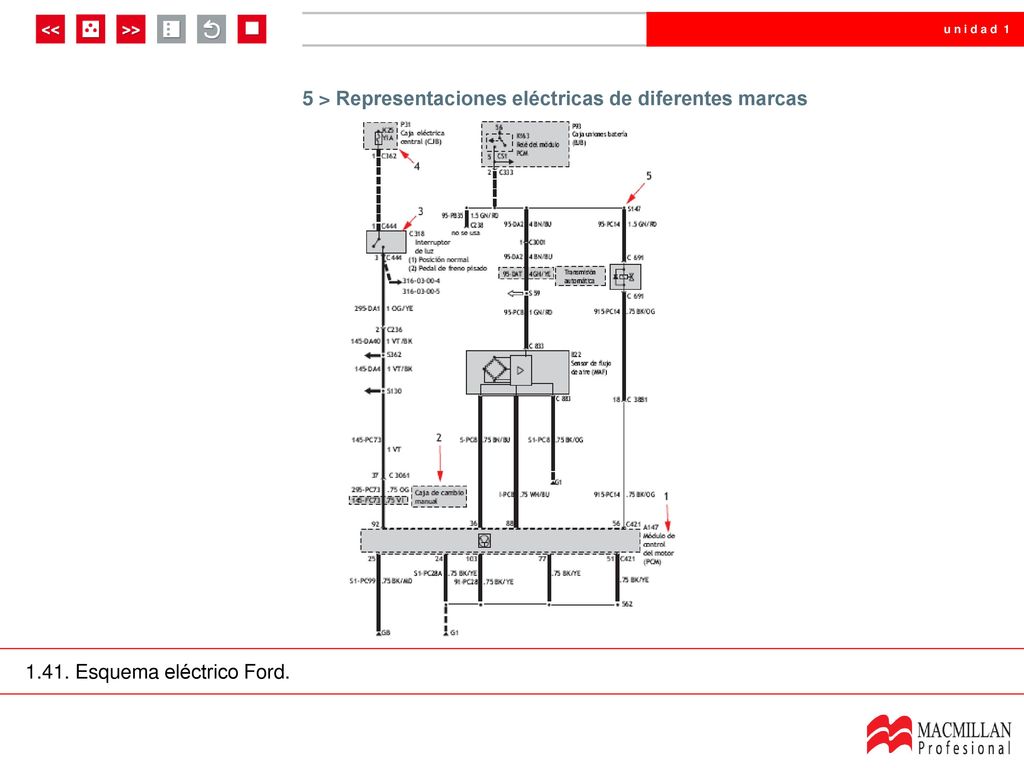

1.41. Esquema eléctrico Ford.

44 5 > Representaciones eléctricas de diferentes marcas

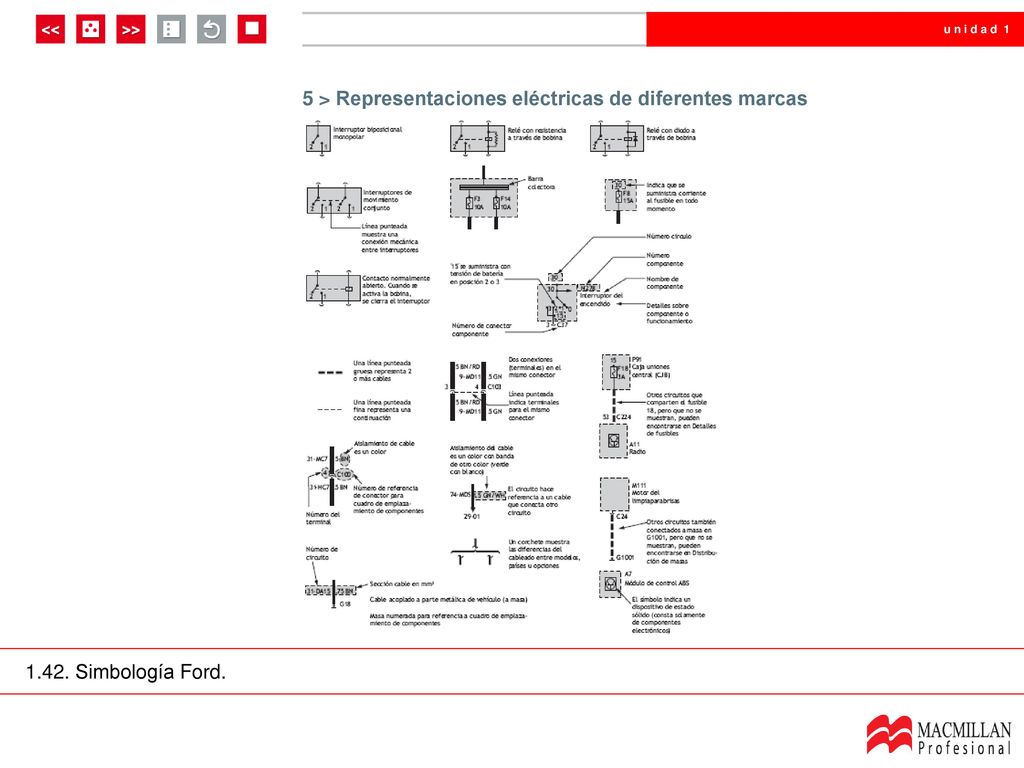

1.42. Simbología Ford.

45 5 > Representaciones eléctricas de diferentes marcas

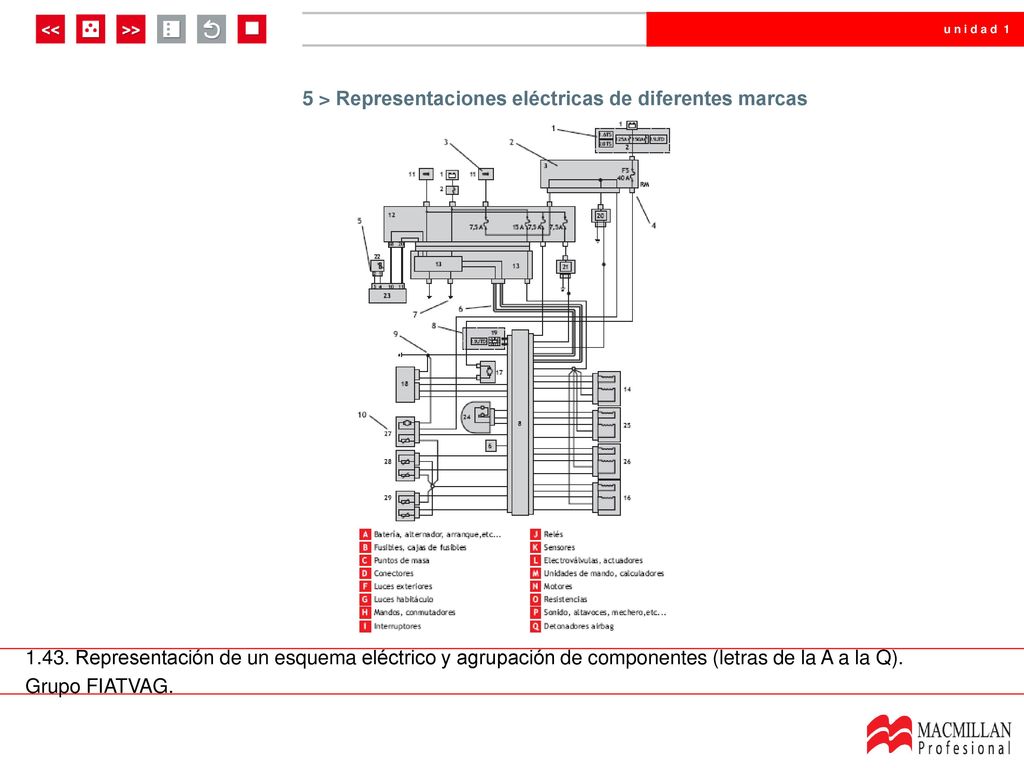

1.43. Representación de un esquema eléctrico y agrupación de componentes (letras de la A a la Q). Grupo FIATVAG.

46 5 > Representaciones eléctricas de diferentes marcas

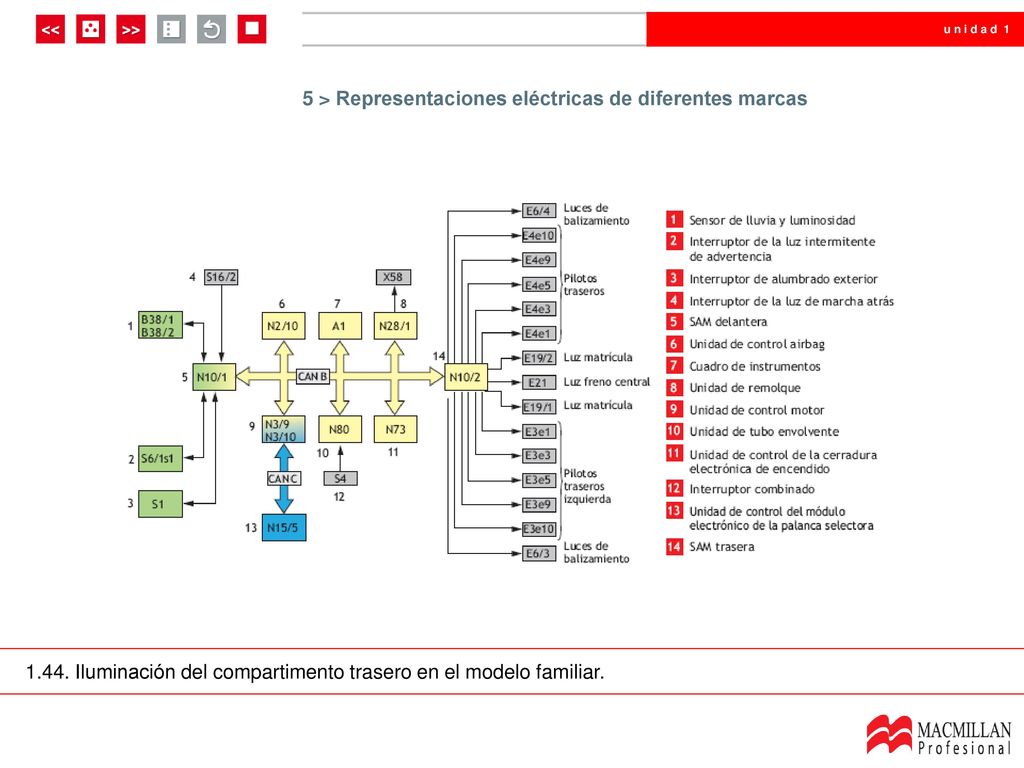

1.44. Iluminación del compartimento trasero en el modelo familiar.

47 5 > Representaciones eléctricas de diferentes marcas

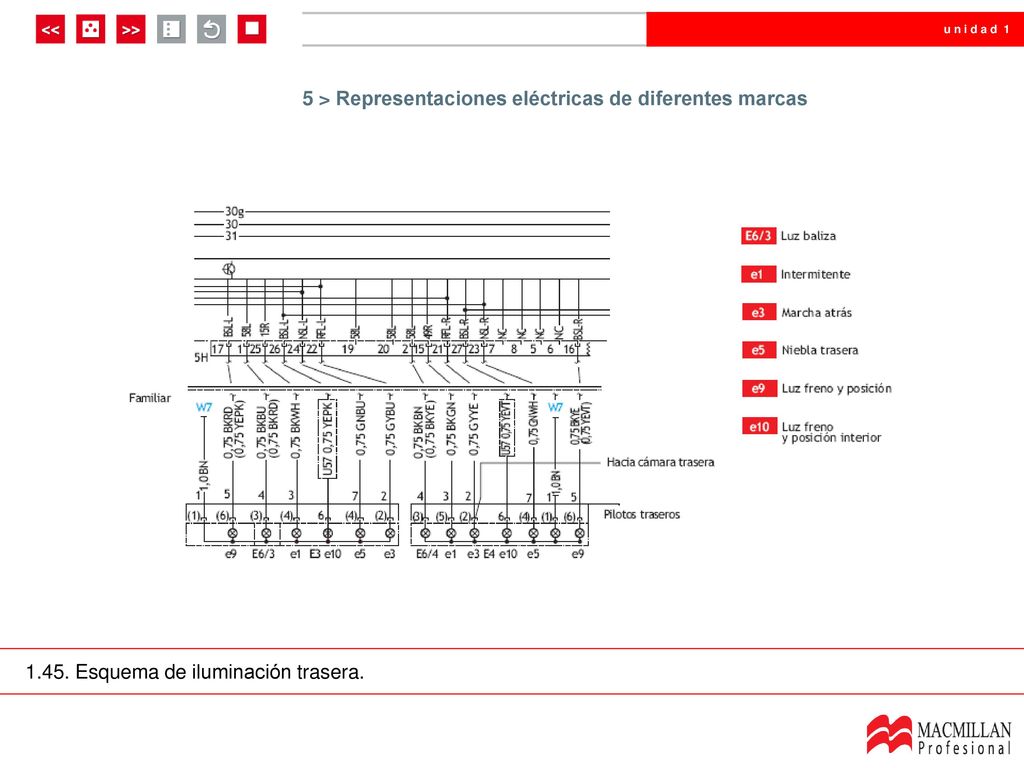

1.45. Esquema de iluminación trasera.

48 6 > Comprobación y reparación de instalaciones eléctricas

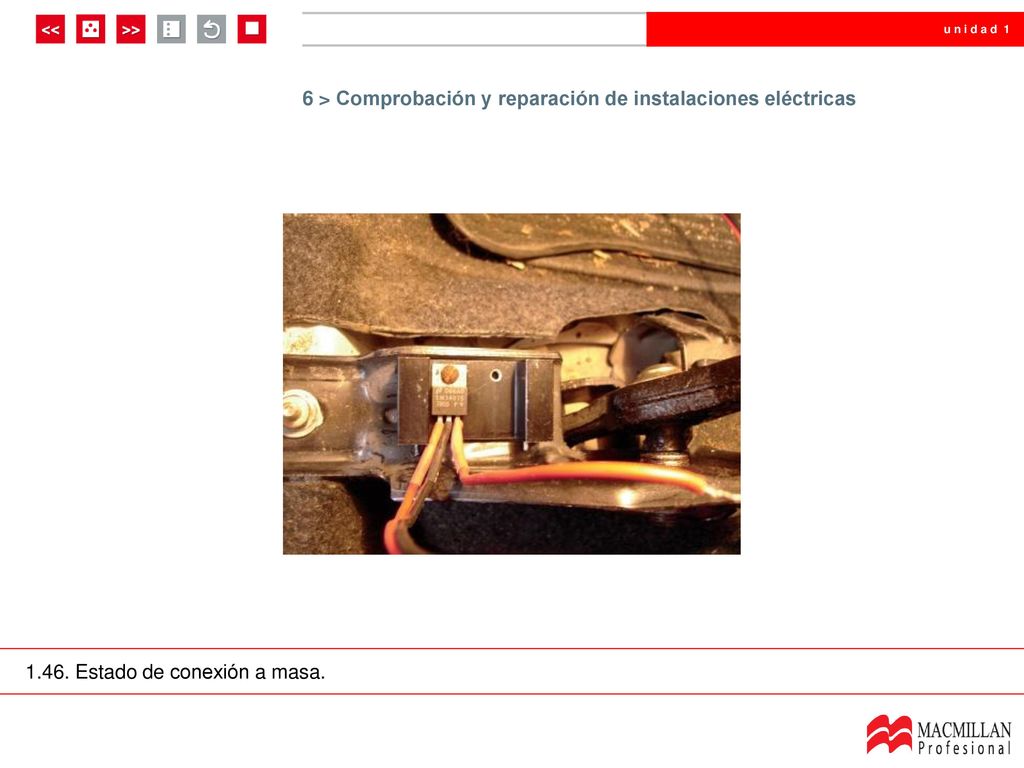

1.46. Estado de conexión a masa.

49 6 > Comprobación y reparación de instalaciones eléctricas

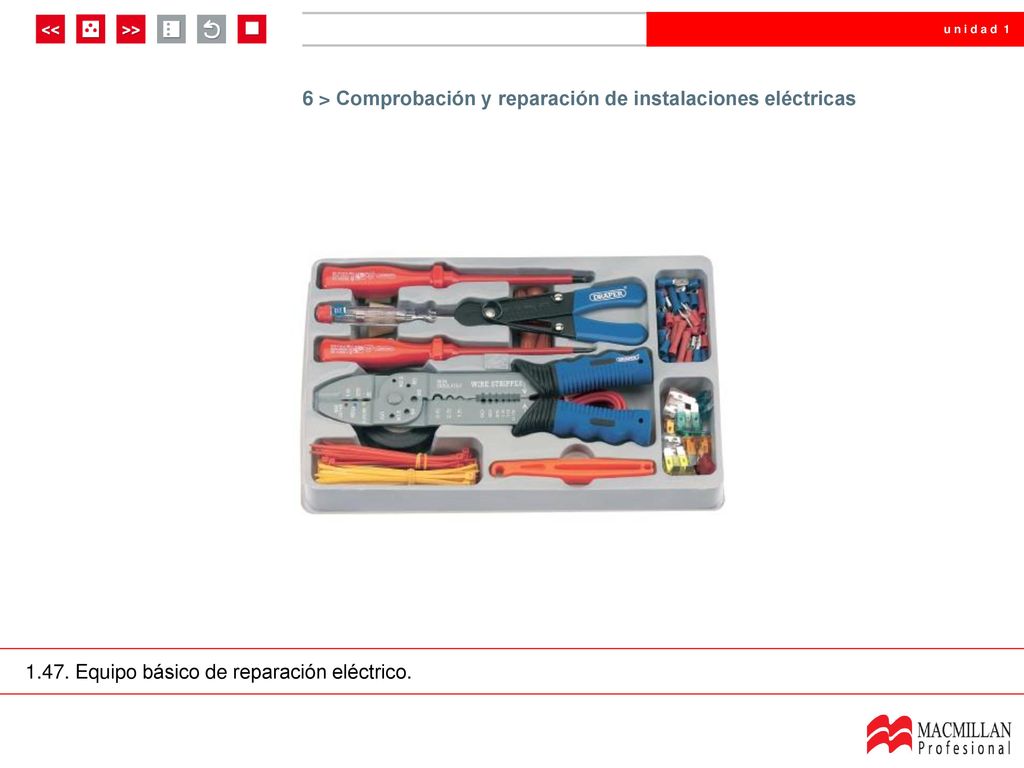

1.47. Equipo básico de reparación eléctrico.

50 6 > Comprobación y reparación de instalaciones eléctricas

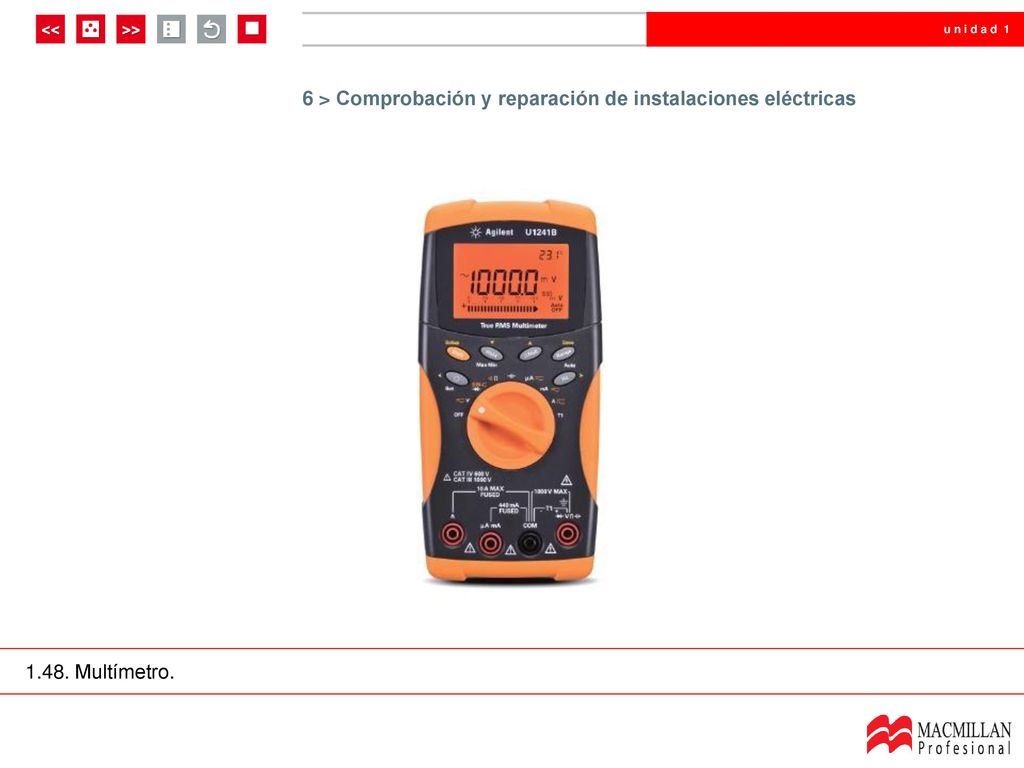

1.48. Multímetro.

51 6 > Comprobación y reparación de instalaciones eléctricas

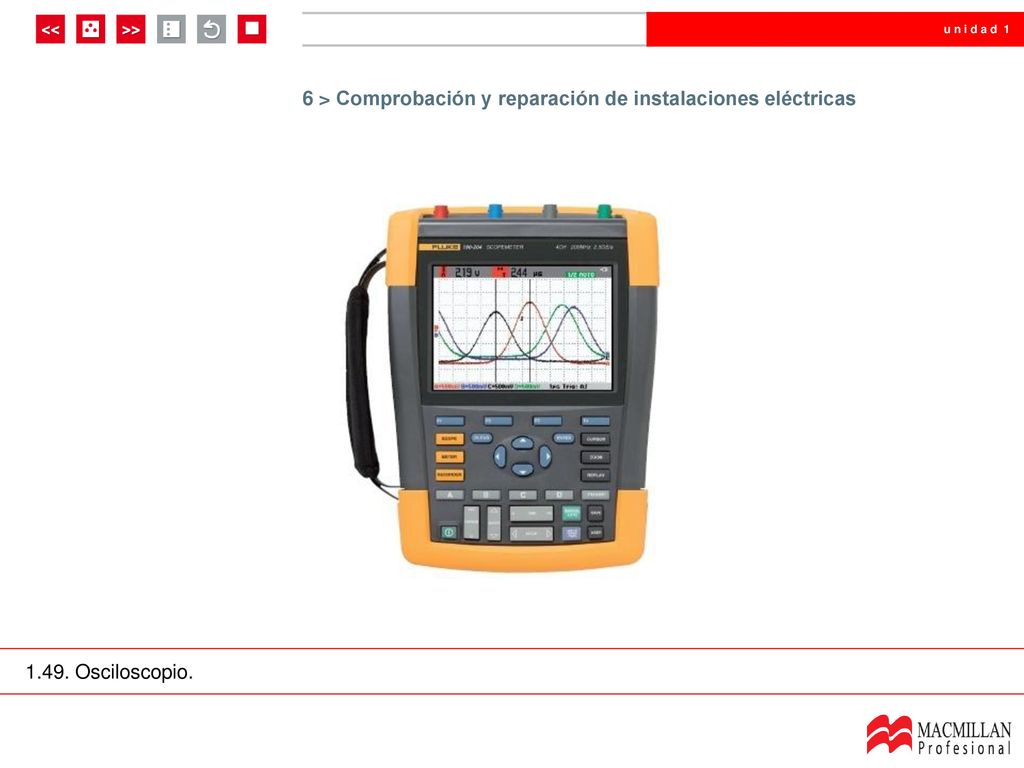

1.49. Osciloscopio.

52 6 > Comprobación y reparación de instalaciones eléctricas

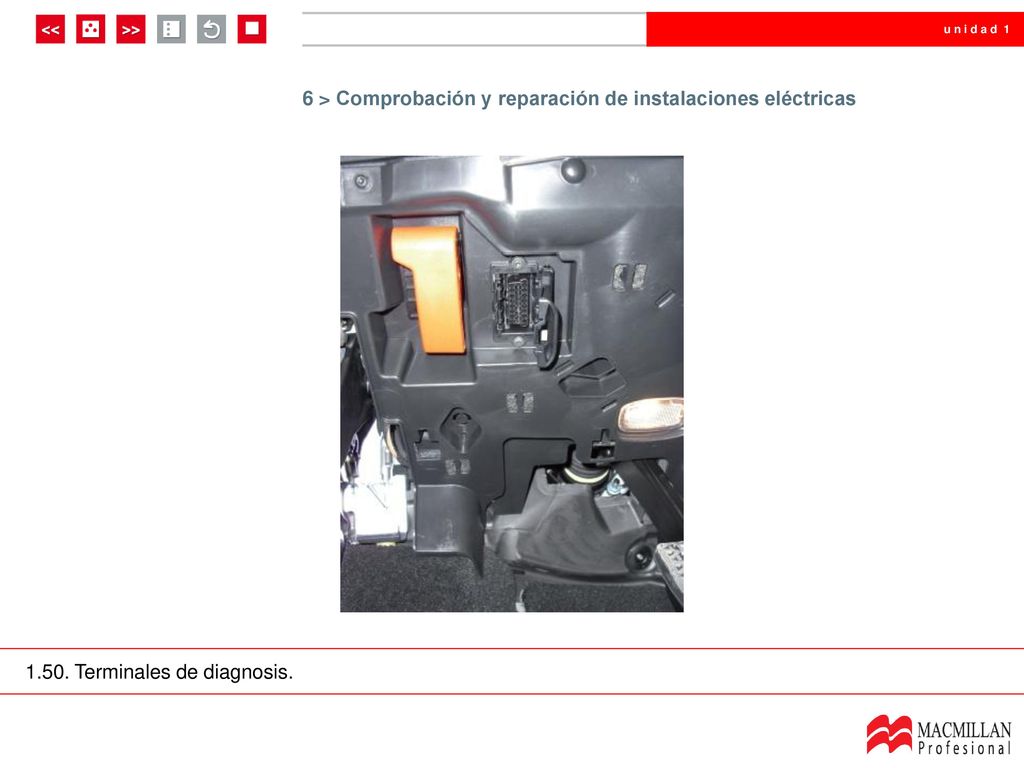

1.50. Terminales de diagnosis.

53 Caso final 1.51. Comprobación de fusibles (procedimiento A).

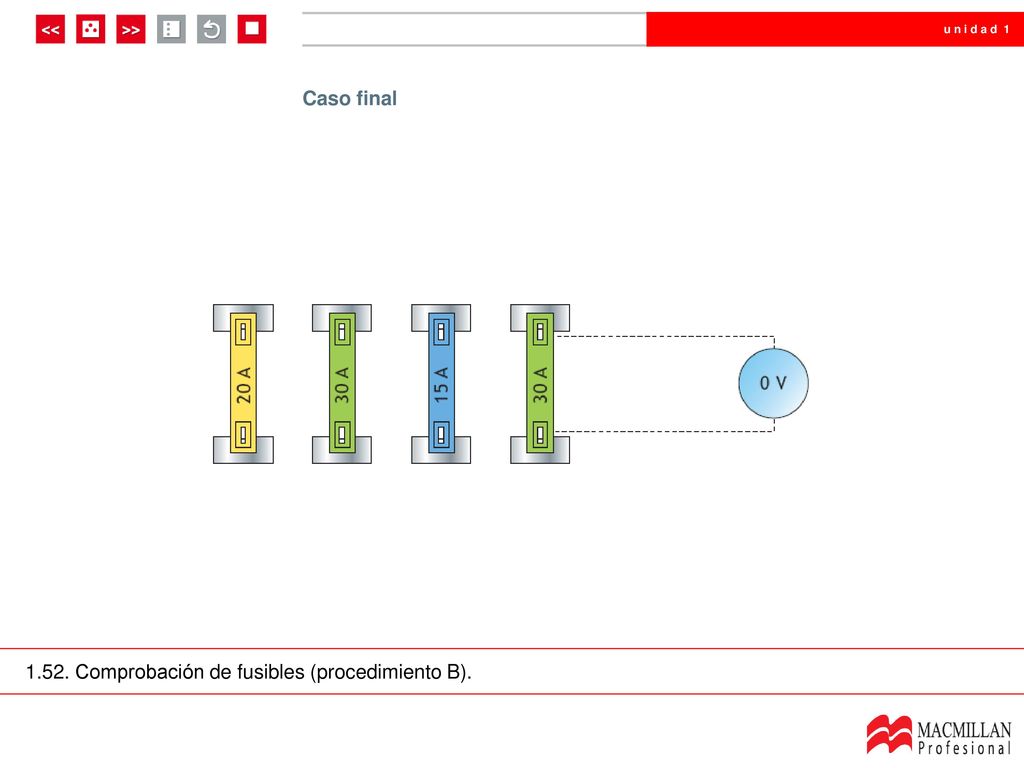

54 Caso final 1.52. Comprobación de fusibles (procedimiento B).

55 Caso final 1.53. Comprobación de fusibles (procedimiento C).
