1 Docente: Ing. Percy Ronald Hermosa Altez
DIBUJO ELECTRÓNICO I 1J3025 Docente: Ing. Percy Ronald Hermosa Altez

2 ESQUEMAS Y DIAGRAMAS Un esquema es la representación gráfica del montaje y conexión de los diferentes elementos que conforman un circuito eléctrico o electrónico. Muchas veces los esquemas no corresponden al montaje real del circuito, es así como se utilizan diversos tipos de diagramas, según la complejidad del circuito o lo que se desee representar.

3 Esquema Elemental o de Principio:
Este esquema muestra los elementos de un circuito o aparato que son de interés para el estudio de su funcionamiento. Estos elementos se colocan o ubican en la forma más clara posible, no necesariamente muestran la posición real. Son de mucha utilidad para los profesionales ya que sirven de guías para el diseño de instalaciones y aparatos eléctricos. Además permiten analizar fácilmente el funcionamiento del circuito siguiendo el recorrido de la corriente a través de los diferentes conductores y componentes del mismo.

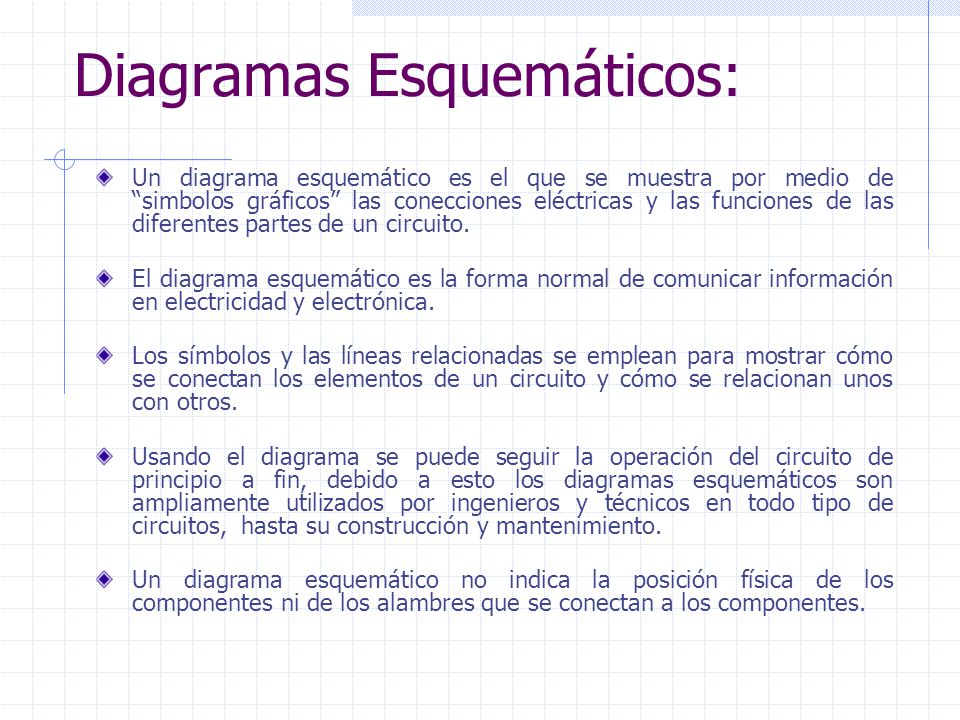

4 Diagramas Esquemáticos:
Un diagrama esquemático es el que se muestra por medio de “simbolos gráficos” las conecciones eléctricas y las funciones de las diferentes partes de un circuito. El diagrama esquemático es la forma normal de comunicar información en electricidad y electrónica. Los símbolos y las líneas relacionadas se emplean para mostrar cómo se conectan los elementos de un circuito y cómo se relacionan unos con otros. Usando el diagrama se puede seguir la operación del circuito de principio a fin, debido a esto los diagramas esquemáticos son ampliamente utilizados por ingenieros y técnicos en todo tipo de circuitos, hasta su construcción y mantenimiento. Un diagrama esquemático no indica la posición física de los componentes ni de los alambres que se conectan a los componentes.

5 Diagramas Esquemáticos:
Diagrama esquemático de una radio de dos transistores. Identificación de componentes: BT1 : Batería. C1 : Capacitor variabl. C2, C3, C4 : Capacitores fijos. CR1 : Diodo de silicio. J1, J2 : Receptáculos de punta aislada. L1 : Bobina de antena. Q1, Q2 : Transistores PNP. R1, R2, R3 : Resistores de carbón S1 : Interruptor monopolar unidireccional.

6 Diagramas Esquemáticos:
Diagrama esquemático de control H y V

7 Esquemas Desarrollados:
En estos esquemas los símbolos de los diferentes elementos que conforman el circuito se dibujan en forma que se aproximen lo más posible a la recta horizontal. La alimentación del circuito se representa mediante dos líneas paralelas: (+) y (-) en circuitos de corriente continua, o Fase (F) y Neutro (N), en corriente alterna.

8 Esquemas Desarrollados:
Permiten analizar el funcionamiento del circuito. Los componentes del circuito no indican su posición real.

9 Esquemas de Montaje o Conexiones:
También es denominado Diagrama de Alambrado. Muestra las conexiones de los alambres de una manera pictórica o de manera gráfica. Los componentes se identifican por medio de su nombre, y muestra la ubicación relativa de los diferentes elementos de un circuito en un espacio dado. Otras características: Los terminales de los diferentes componentes se representan mediante letras y/o números para facilitar el montaje o reparación respectiva.

10 Esquemas de Montaje o Conexiones:

11 Esquemas de Montaje o Conexiones:
Para la conexión de determinados elementos se utilizan colores específicos para identificar los terminales. Permite conocer las características eléctricas de los diferentes componentes del circuito.

12 Esquemas de Montaje o Conexiones:
Diagrama de conexión de un circuito de arranque de automóvil.

13 Esquemas de Montaje o Conexiones:
