Gabinetes No Metálicos

Presentación del tema: "Gabinetes No Metálicos"— Transcripción de la presentación:

1 Gabinetes No Metálicos
Steve Graf Gerente global de producto

2 AGENDA Por qué escoger gabinetes no metálicos
Cómo se fabrican los gabinetes no metálicos Mercados Selección de Material Productos POLYPRO ULTRX Nuevo tamaño A48 Folletería disponible PROTECCIÓN DE EQUIPOS

3 POR QUÉ GABINETES NO METÁLICOS
List the key features. Stress high performance in harsh environments, yet a cost-effective protection. Corrosion and chemical resistance – does not rust like steel enclosures. Lightweight, but very tough material. Lightweight makes handling easier and reduces shipping costs Low Cost Solution compared to stainless steel Meets all applicable industry standards including UL, CSA, and NEMA Type 4X and IEC IP66 and IP67 Easy on-site modifications for holes and cut-outs Many materials are recyclable Alto desempeño, fabricación liviana, bajo costo PROTECCIÓN DE EQUIPOS

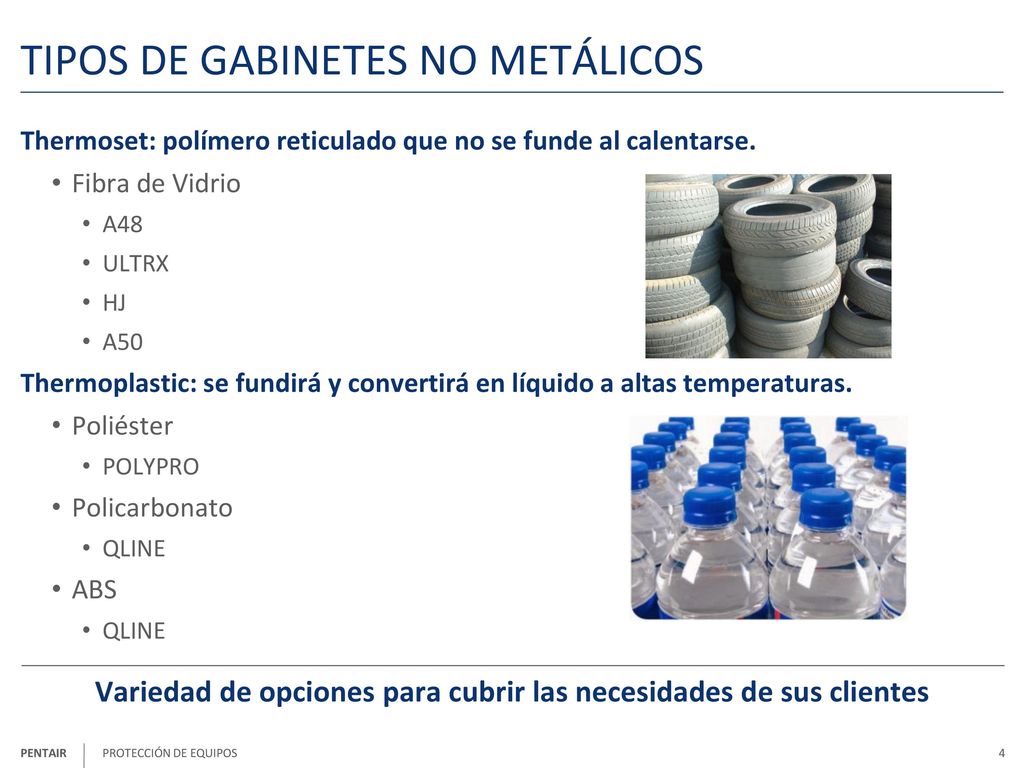

4 TIPOS DE GABINETES NO METÁLICOS
Thermoset: polímero reticulado que no se funde al calentarse. Fibra de Vidrio A48 ULTRX HJ A50 Thermoplastic: se fundirá y convertirá en líquido a altas temperaturas. Poliéster POLYPRO Policarbonato QLINE ABS Variedad de opciones para cubrir las necesidades de sus clientes PROTECCIÓN DE EQUIPOS

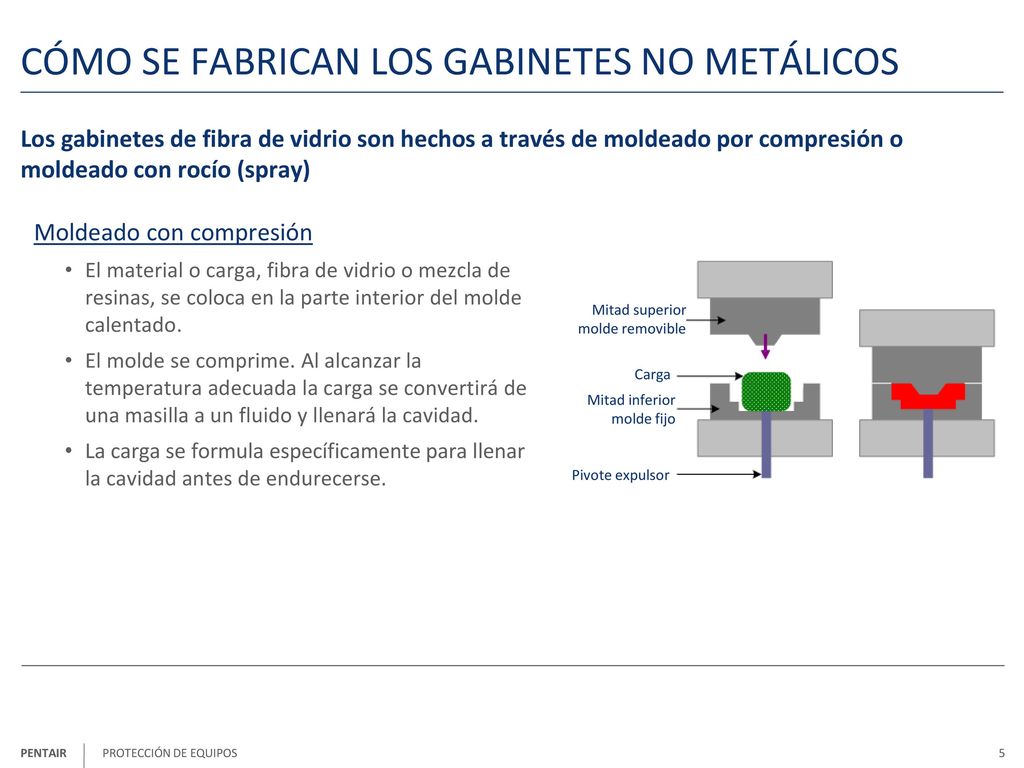

5 CÓMO SE FABRICAN LOS GABINETES NO METÁLICOS
Los gabinetes de fibra de vidrio son hechos a través de moldeado por compresión o moldeado con rocío (spray) Moldeado con compresión El material o carga, fibra de vidrio o mezcla de resinas, se coloca en la parte interior del molde calentado. El molde se comprime. Al alcanzar la temperatura adecuada la carga se convertirá de una masilla a un fluido y llenará la cavidad. La carga se formula específicamente para llenar la cavidad antes de endurecerse. Mitad superior molde removible Carga Mitad inferior molde fijo Pivote expulsor PROTECCIÓN DE EQUIPOS

6 CÓMO SE FABRICAN LOS GABINETES NO METÁLICOS
Moldeado con rocío (spray) Primero, se aplica en el molde un material parecido a la pintura llamado capa de gel. Después, se rocía la resina y la fibra de vidrio en la cavidad abierta del molde utilizando un atomizador. Se utiliza un rodillo de mano para suavizar el material aún en estado líquido, removiendo el aire atrapado antes de que endurezca. Fibra Depósito de resina catalizadora Capa de gel, opcional Atomizador Resina presurizada con aire PROTECCIÓN DE EQUIPOS

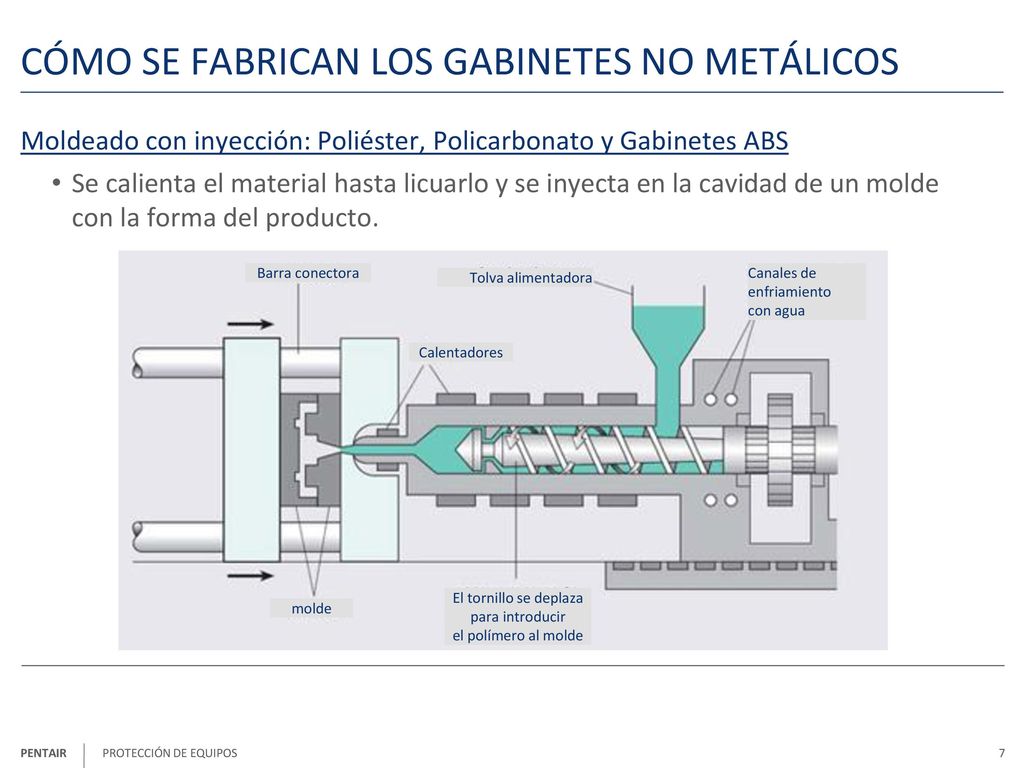

7 CÓMO SE FABRICAN LOS GABINETES NO METÁLICOS
Moldeado con inyección: Poliéster, Policarbonato y Gabinetes ABS Se calienta el material hasta licuarlo y se inyecta en la cavidad de un molde con la forma del producto. Barra conectora Calentadores molde Tolva alimentadora Canales de enfriamiento con agua El tornillo se deplaza para introducir el polímero al molde PROTECCIÓN DE EQUIPOS

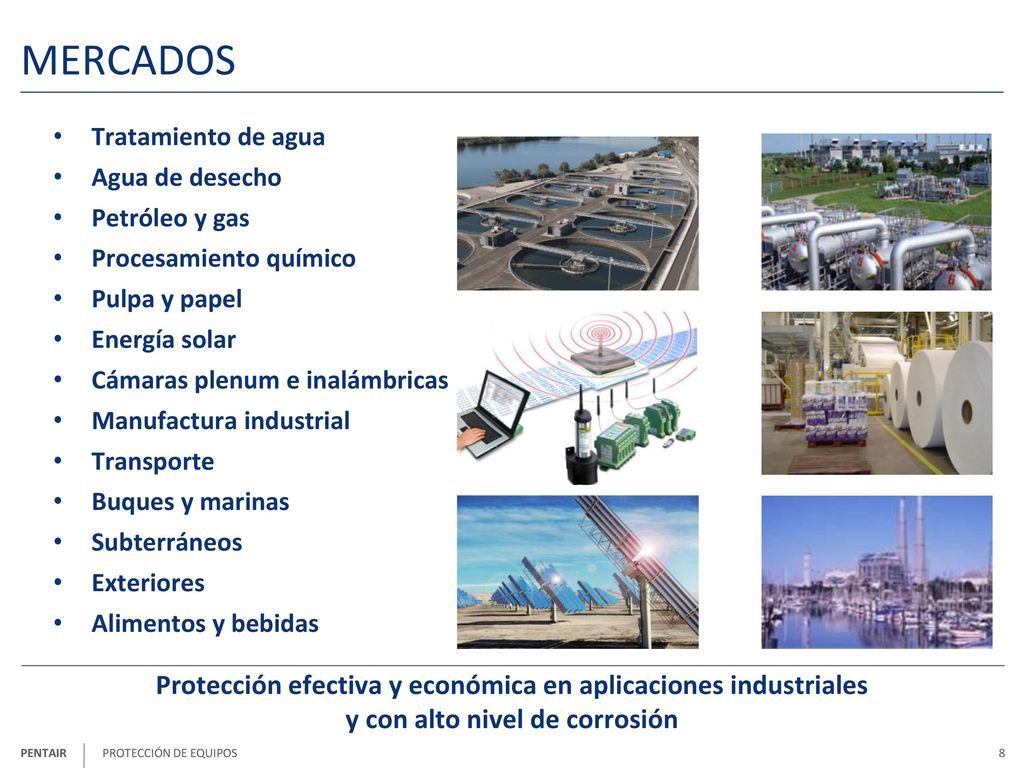

8 MERCADOS Tratamiento de agua Agua de desecho Petróleo y gas Procesamiento químico Pulpa y papel Energía solar Cámaras plenum e inalámbricas Manufactura industrial Transporte Buques y marinas Subterráneos Exteriores Alimentos y bebidas This lists the key markets non-metallics are used in – used in many applications, stressing for corrosive or harsh environments. Food & Bev – not likely to be used on the manufacturing process that comes in contact with food as there is not a way to detect if plastic from the enclosure falls off, but used to house controls not in contact with the line. Protección efectiva y económica en aplicaciones industriales y con alto nivel de corrosión PROTECCIÓN DE EQUIPOS

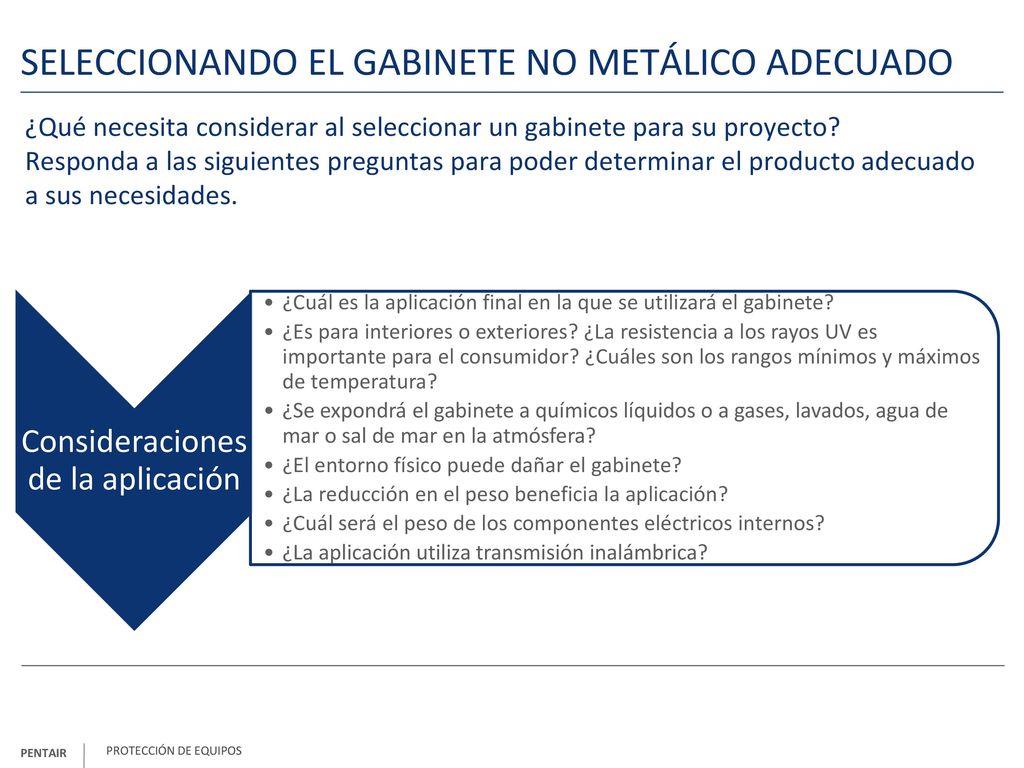

9 SELECCIONANDO EL GABINETE NO METÁLICO ADECUADO
¿Qué necesita considerar al seleccionar un gabinete para su proyecto? Responda a las siguientes preguntas para poder determinar el producto adecuado a sus necesidades. Consideraciones de la aplicación ¿Cuál es la aplicación final en la que se utilizará el gabinete? ¿Es para interiores o exteriores? ¿La resistencia a los rayos UV es importante para el consumidor? ¿Cuáles son los rangos mínimos y máximos de temperatura? ¿Se expondrá el gabinete a químicos líquidos o a gases, lavados, agua de mar o sal de mar en la atmósfera? ¿El entorno físico puede dañar el gabinete? ¿La reducción en el peso beneficia la aplicación? ¿Cuál será el peso de los componentes eléctricos internos? ¿La aplicación utiliza transmisión inalámbrica? PROTECCIÓN DE EQUIPOS

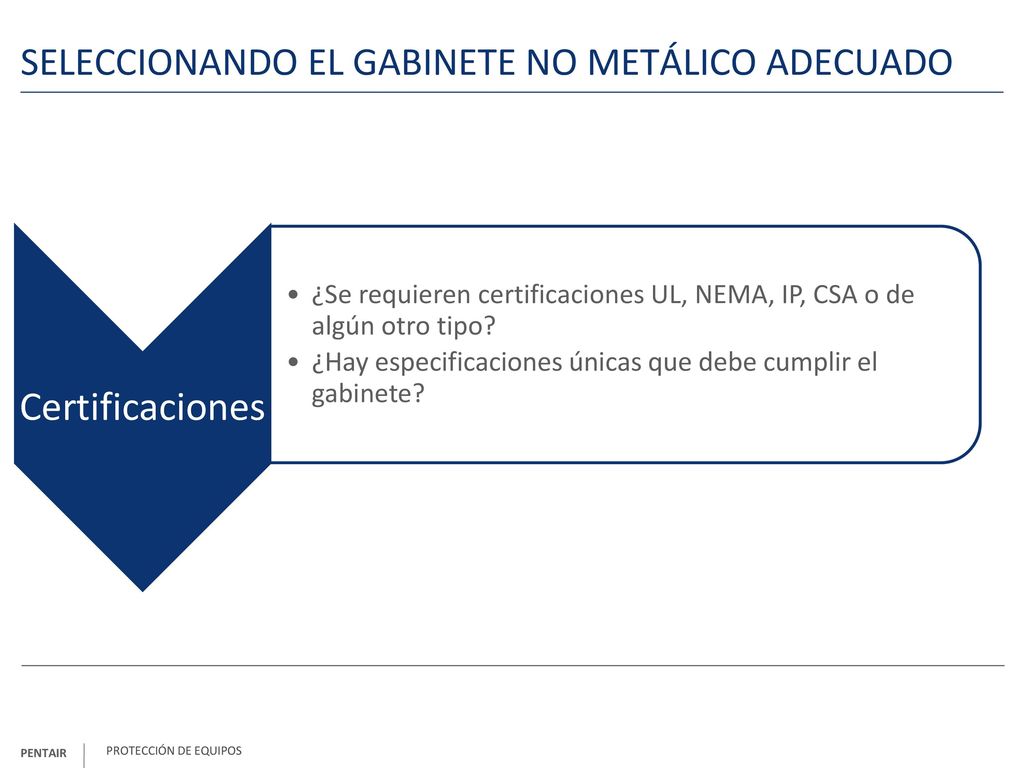

10 SELECCIONANDO EL GABINETE NO METÁLICO ADECUADO
Certificaciones ¿Se requieren certificaciones UL, NEMA, IP, CSA o de algún otro tipo? ¿Hay especificaciones únicas que debe cumplir el gabinete? PROTECCIÓN DE EQUIPOS

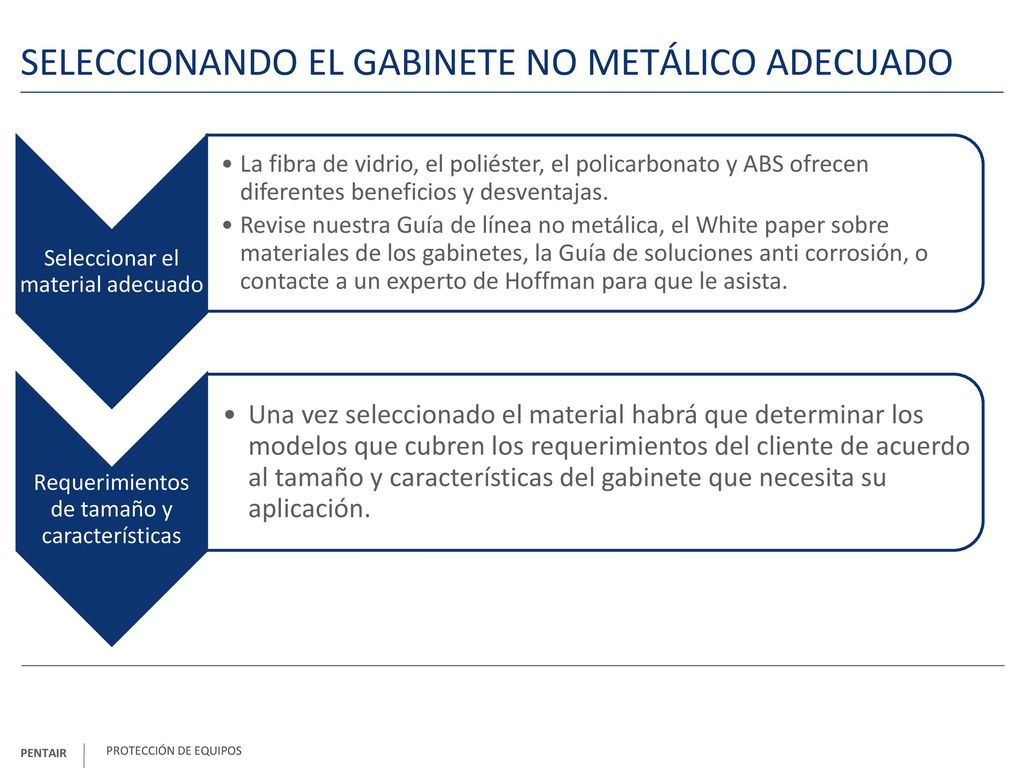

11 SELECCIONANDO EL GABINETE NO METÁLICO ADECUADO
Seleccionar el material adecuado La fibra de vidrio, el poliéster, el policarbonato y ABS ofrecen diferentes beneficios y desventajas. Revise nuestra Guía de línea no metálica, el White paper sobre materiales de los gabinetes, la Guía de soluciones anti corrosión, o contacte a un experto de Hoffman para que le asista. Requerimientos de tamaño y características Una vez seleccionado el material habrá que determinar los modelos que cubren los requerimientos del cliente de acuerdo al tamaño y características del gabinete que necesita su aplicación. PROTECCIÓN DE EQUIPOS

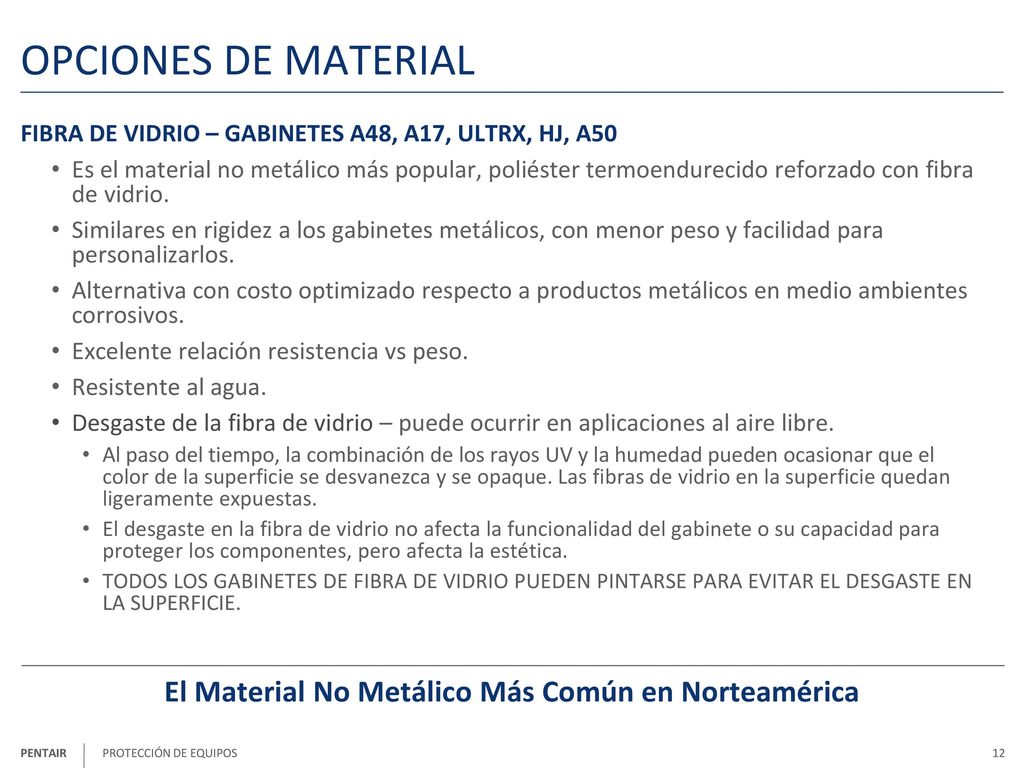

12 El Material No Metálico Más Común en Norteamérica
OPCIONES DE MATERIAL FIBRA DE VIDRIO – GABINETES A48, A17, ULTRX, HJ, A50 Es el material no metálico más popular, poliéster termoendurecido reforzado con fibra de vidrio. Similares en rigidez a los gabinetes metálicos, con menor peso y facilidad para personalizarlos. Alternativa con costo optimizado respecto a productos metálicos en medio ambientes corrosivos. Excelente relación resistencia vs peso. Resistente al agua. Desgaste de la fibra de vidrio – puede ocurrir en aplicaciones al aire libre. Al paso del tiempo, la combinación de los rayos UV y la humedad pueden ocasionar que el color de la superficie se desvanezca y se opaque. Las fibras de vidrio en la superficie quedan ligeramente expuestas. El desgaste en la fibra de vidrio no afecta la funcionalidad del gabinete o su capacidad para proteger los componentes, pero afecta la estética. TODOS LOS GABINETES DE FIBRA DE VIDRIO PUEDEN PINTARSE PARA EVITAR EL DESGASTE EN LA SUPERFICIE. Provide overview of the fiberglass material (points listed on slides). A drawback to fiberglass is fiberbloom – this occurs when the enclosure is continuously exposed to UV. The surface gets worn and the glass fibers will start to show on the enclosure. Key note – fiberbloom does not affect the enclosure’s performance, it is just an aesthetics issue. El Material No Metálico Más Común en Norteamérica PROTECCIÓN DE EQUIPOS

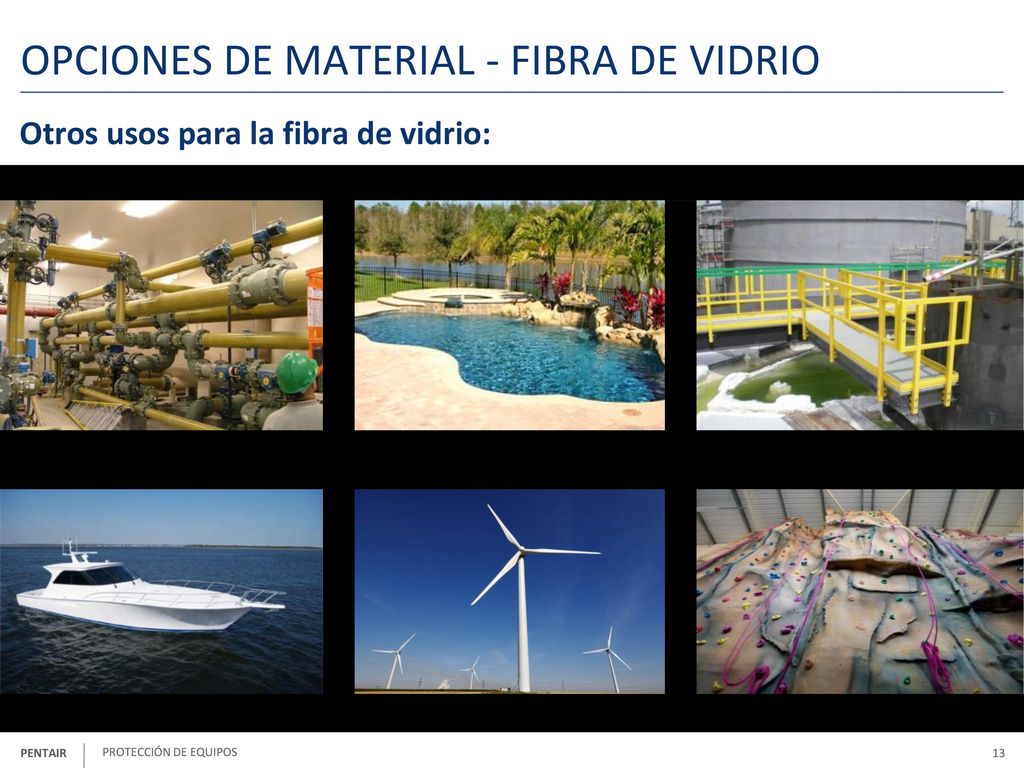

13 OPCIONES DE MATERIAL - FIBRA DE VIDRIO
Otros usos para la fibra de vidrio: Key takeaway is there are so many products made from fiberglass because of the wonderful properties it provides. Pipes at a chemical plant, outdoor pools, walkway grating – think of a painted steel walkway and how rusty or corroded they are. Fiberglass walkways are corrosion resistant and last longer. Boats, windmill blades, rock climbing walls – all examples of fiberglass product. PROTECCIÓN DE EQUIPOS

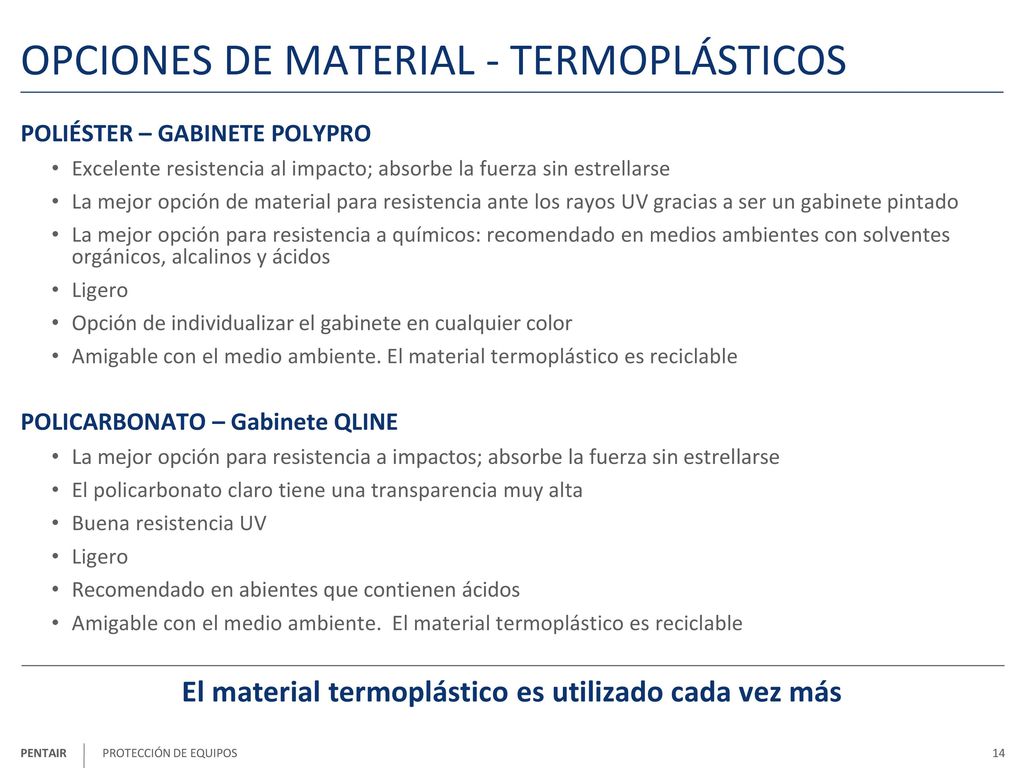

14 OPCIONES DE MATERIAL - TERMOPLÁSTICOS
POLIÉSTER – GABINETE POLYPRO Excelente resistencia al impacto; absorbe la fuerza sin estrellarse La mejor opción de material para resistencia ante los rayos UV gracias a ser un gabinete pintado La mejor opción para resistencia a químicos: recomendado en medios ambientes con solventes orgánicos, alcalinos y ácidos Ligero Opción de individualizar el gabinete en cualquier color Amigable con el medio ambiente. El material termoplástico es reciclable POLICARBONATO – Gabinete QLINE La mejor opción para resistencia a impactos; absorbe la fuerza sin estrellarse El policarbonato claro tiene una transparencia muy alta Buena resistencia UV Recomendado en abientes que contienen ácidos Amigable con el medio ambiente. El material termoplástico es reciclable Polyester: recyclable material, flexible, and does not fiberbloom PC and ABS: recyclable, does not fiberbloom, ABS is a lower cost and quality material than PC El material termoplástico es utilizado cada vez más PROTECCIÓN DE EQUIPOS

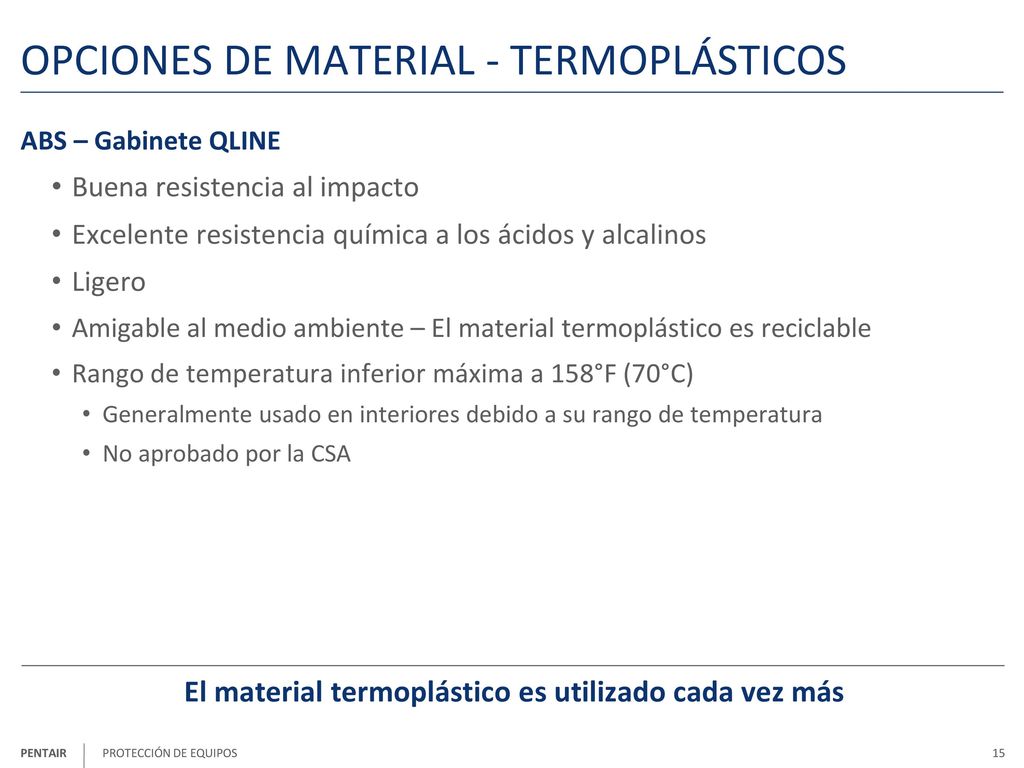

15 OPCIONES DE MATERIAL - TERMOPLÁSTICOS
ABS – Gabinete QLINE Buena resistencia al impacto Excelente resistencia química a los ácidos y alcalinos Ligero Amigable al medio ambiente – El material termoplástico es reciclable Rango de temperatura inferior máxima a 158°F (70°C) Generalmente usado en interiores debido a su rango de temperatura No aprobado por la CSA Polyester: recyclable material, flexible, and does not fiberbloom PC and ABS: recyclable, does not fiberbloom El material termoplástico es utilizado cada vez más PROTECCIÓN DE EQUIPOS

16 GENERALIDADES DE LOS PRODUCTOS NO METÁLICOS
Montaje en pared, chico Montaje en pared, mediano Soporte independiente AMPLIA GAMA DE PRODUCTOS Variedad de gabinetes con diferentes tipos de materiales para diversas aplicaciones RESISTENTES Y ESTÉTICOS Variedad en características y versatilidad con diferentes profundidades PERSONALIZACIÓN Soluciones versátiles para aplicaciones que requieren flexibilidad en el montaje de paneles y racks A48 Bisagra continua Gabinetes de fibra de vidrio moldeados con compresión que cuentan con excepcionales propiedades de resistencia ante químicos y temperatura extremas ULTRX Protección máxima contra corrosión y elementos dañinos, su diseño limpio y el moldeado con relieve hace de estos gabinetes los más estéticos de su categoría A17 de soporte independiente: una puerta Protección económica ante ambientes corrosivos, este gabinete proporciona una solución versátil para aplicaciones que requieren flexibilidad en el montaje de paneles y racks PoliPro Gabinetes ligeros de poliéster que destacan en su desempeño ante químicos agresivos y ambientes de alta corrosión A17 de montaje en pared Los gabinetes de fibra de vidrio de montaje en pared cuentan con una amplia gama de opciones para personalización, incluyendo diversas profundidades para adaptarse a controladores más grandes HJ con cubierta traslapada Plana o elevada, el diseño de la cubierta sobrepuesta sólida o con ventana, proporciona un sello más seguro y una mayor área de visibilidad A17 de soporte independiente: dos puertas Los gabinetes de dos puertas proporcionan un fácil acceso al equipo, mayor capacidad para sistemas de control y cuentan con refuerzos de acero que aseguran su estabilidad y resistencia A17 de montaje en pared con desconectador Para una protección con desconectador efectiva y económica en los ambientes más corrosivos QLINE Resistentes y estéticos, los gabinetes de policarbonato y ABS son funcionales dentro de ambientes corrosivos PROTECCIÓN DE EQUIPOS

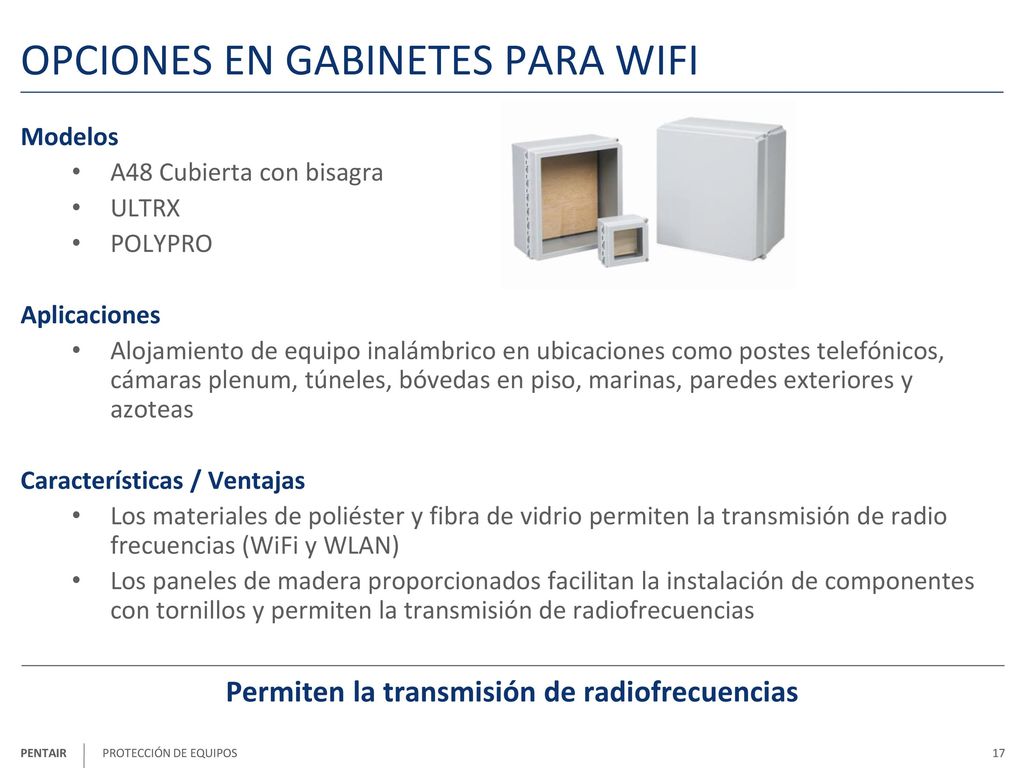

17 OPCIONES EN GABINETES PARA WIFI
Modelos A48 Cubierta con bisagra ULTRX POLYPRO Aplicaciones Alojamiento de equipo inalámbrico en ubicaciones como postes telefónicos, cámaras plenum, túneles, bóvedas en piso, marinas, paredes exteriores y azoteas Características / Ventajas Los materiales de poliéster y fibra de vidrio permiten la transmisión de radio frecuencias (WiFi y WLAN) Los paneles de madera proporcionados facilitan la instalación de componentes con tornillos y permiten la transmisión de radiofrecuencias The fiberglass material and wood panel allows transmission of radio frequencies. Select offering of sizes in both the A48 and ULTRX sizes. Permiten la transmisión de radiofrecuencias PROTECCIÓN DE EQUIPOS

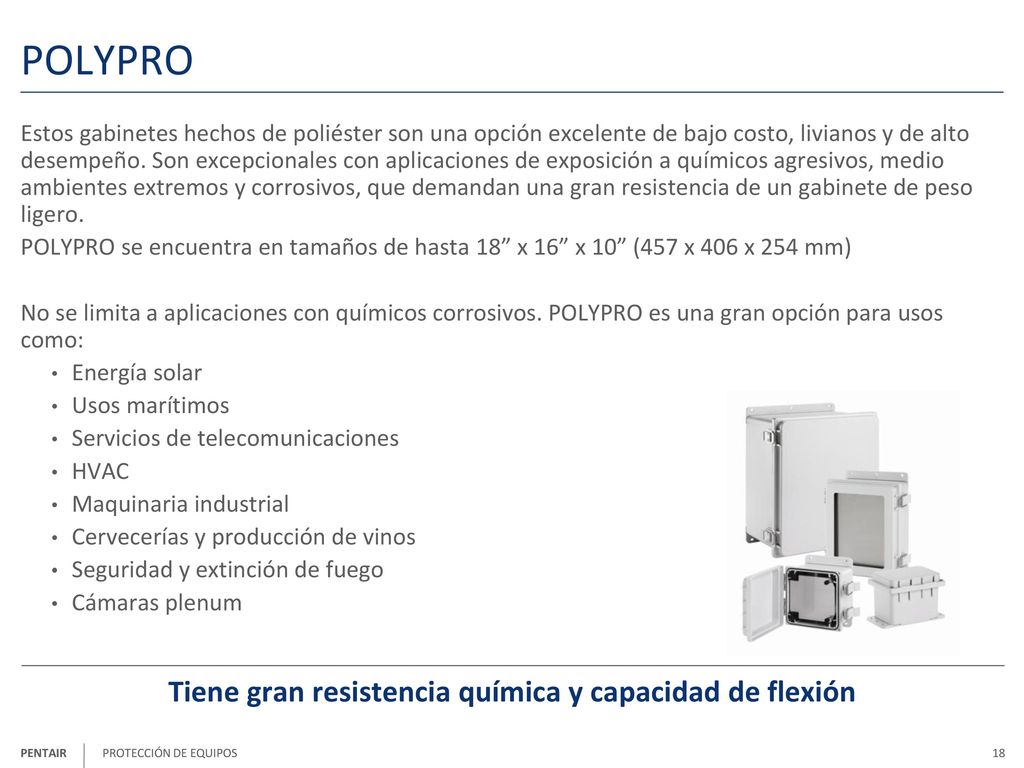

18 Tiene gran resistencia química y capacidad de flexión
POLYPRO Estos gabinetes hechos de poliéster son una opción excelente de bajo costo, livianos y de alto desempeño. Son excepcionales con aplicaciones de exposición a químicos agresivos, medio ambientes extremos y corrosivos, que demandan una gran resistencia de un gabinete de peso ligero. POLYPRO se encuentra en tamaños de hasta 18” x 16” x 10” (457 x 406 x 254 mm) No se limita a aplicaciones con químicos corrosivos. POLYPRO es una gran opción para usos como: Energía solar Usos marítimos Servicios de telecomunicaciones HVAC Maquinaria industrial Cervecerías y producción de vinos Seguridad y extinción de fuego Cámaras plenum Highlight the product has UV resistance, overlapping cover to protect against water getting inside enclosure, recyclable, and the removal hinge cover for easy access to inside the enclosure Tiene gran resistencia química y capacidad de flexión PROTECCIÓN DE EQUIPOS

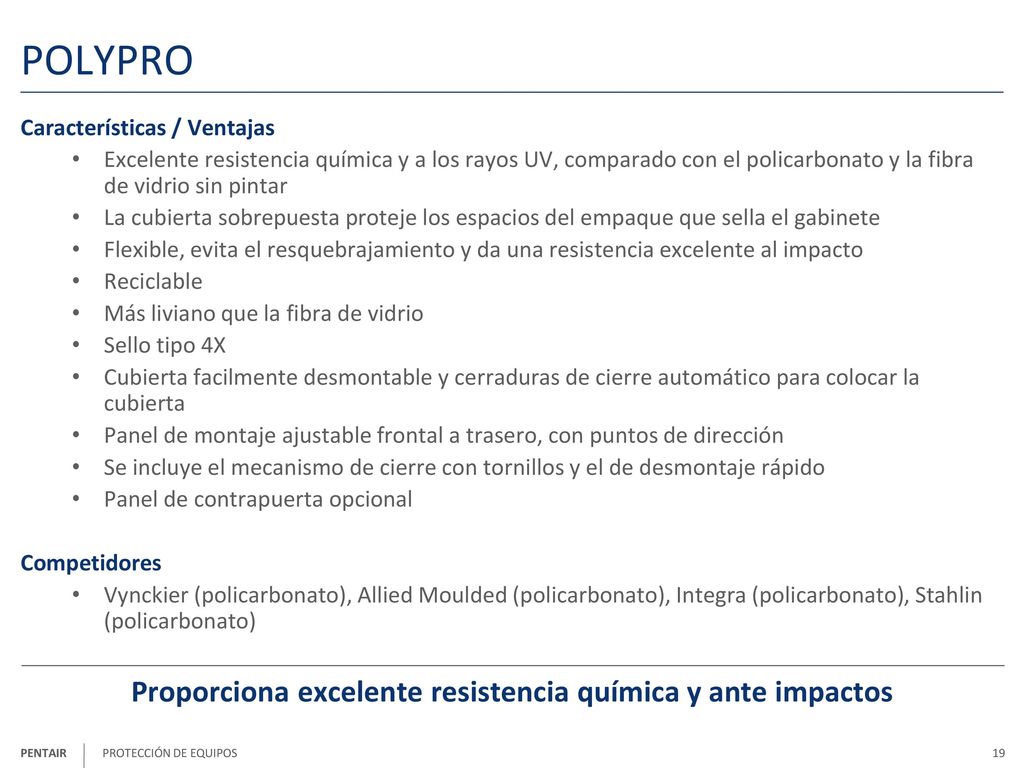

19 Proporciona excelente resistencia química y ante impactos
POLYPRO Características / Ventajas Excelente resistencia química y a los rayos UV, comparado con el policarbonato y la fibra de vidrio sin pintar La cubierta sobrepuesta proteje los espacios del empaque que sella el gabinete Flexible, evita el resquebrajamiento y da una resistencia excelente al impacto Reciclable Más liviano que la fibra de vidrio Sello tipo 4X Cubierta facilmente desmontable y cerraduras de cierre automático para colocar la cubierta Panel de montaje ajustable frontal a trasero, con puntos de dirección Se incluye el mecanismo de cierre con tornillos y el de desmontaje rápido Panel de contrapuerta opcional Competidores Vynckier (policarbonato), Allied Moulded (policarbonato), Integra (policarbonato), Stahlin (policarbonato) Highlight the product has UV resistance, overlapping cover to protect against water getting inside enclosure, recyclable, and the removal hinge cover for easy access to inside the enclosure Proporciona excelente resistencia química y ante impactos PROTECCIÓN DE EQUIPOS

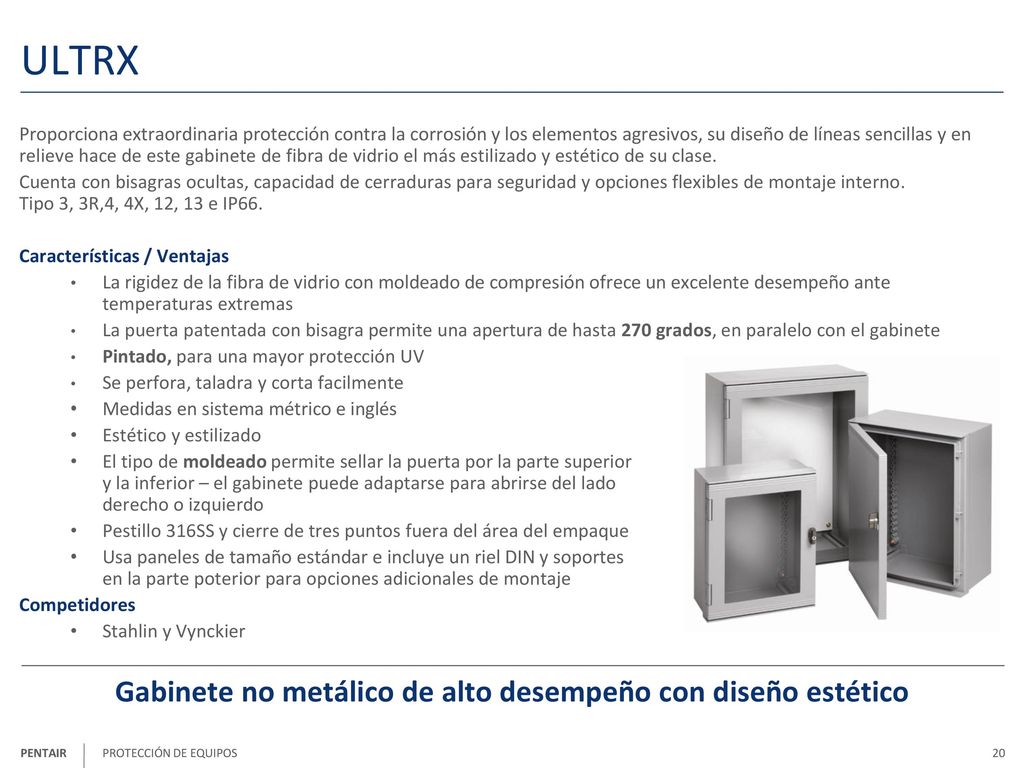

20 Gabinete no metálico de alto desempeño con diseño estético
ULTRX Proporciona extraordinaria protección contra la corrosión y los elementos agresivos, su diseño de líneas sencillas y en relieve hace de este gabinete de fibra de vidrio el más estilizado y estético de su clase. Cuenta con bisagras ocultas, capacidad de cerraduras para seguridad y opciones flexibles de montaje interno. Tipo 3, 3R,4, 4X, 12, 13 e IP66. Características / Ventajas La rigidez de la fibra de vidrio con moldeado de compresión ofrece un excelente desempeño ante temperaturas extremas La puerta patentada con bisagra permite una apertura de hasta 270 grados, en paralelo con el gabinete Pintado, para una mayor protección UV Se perfora, taladra y corta facilmente Medidas en sistema métrico e inglés Estético y estilizado El tipo de moldeado permite sellar la puerta por la parte superior y la inferior – el gabinete puede adaptarse para abrirse del lado derecho o izquierdo Pestillo 316SS y cierre de tres puntos fuera del área del empaque Usa paneles de tamaño estándar e incluye un riel DIN y soportes en la parte poterior para opciones adicionales de montaje Competidores Stahlin y Vynckier Protects against UV due to the enclosure being painted, the door swings open 270 degrees for easy access into the enclosure, drip shield above and below the door, provides DIN rail and back side bosses for various mounting options, metric sizes Gabinete no metálico de alto desempeño con diseño estético PROTECCIÓN DE EQUIPOS

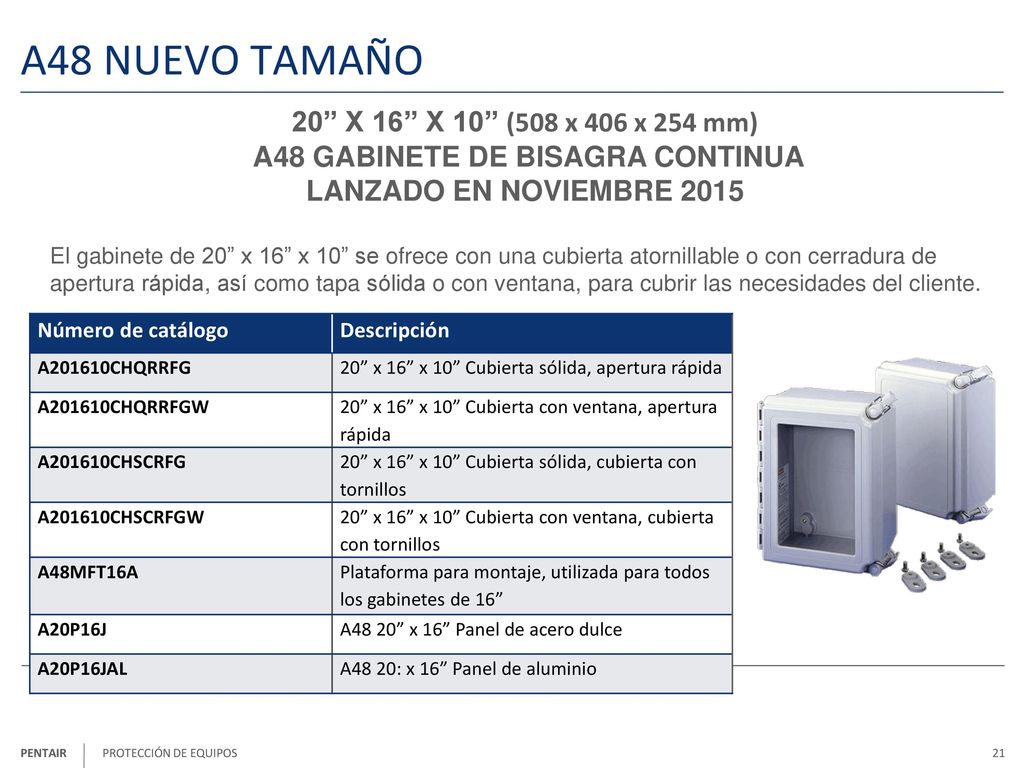

21 A48 GABINETE DE BISAGRA CONTINUA LANZADO EN NOVIEMBRE 2015
A48 NUEVO TAMAÑO 20” X 16” X 10” (508 x 406 x 254 mm) A48 GABINETE DE BISAGRA CONTINUA LANZADO EN NOVIEMBRE 2015 El gabinete de 20” x 16” x 10” se ofrece con una cubierta atornillable o con cerradura de apertura rápida, así como tapa sólida o con ventana, para cubrir las necesidades del cliente. Número de catálogo Descripción A201610CHQRRFG 20” x 16” x 10” Cubierta sólida, apertura rápida A201610CHQRRFGW 20” x 16” x 10” Cubierta con ventana, apertura rápida A201610CHSCRFG 20” x 16” x 10” Cubierta sólida, cubierta con tornillos A201610CHSCRFGW 20” x 16” x 10” Cubierta con ventana, cubierta con tornillos A48MFT16A Plataforma para montaje, utilizada para todos los gabinetes de 16” A20P16J A48 20” x 16” Panel de acero dulce A20P16JAL A48 20: x 16” Panel de aluminio PROTECCIÓN DE EQUIPOS

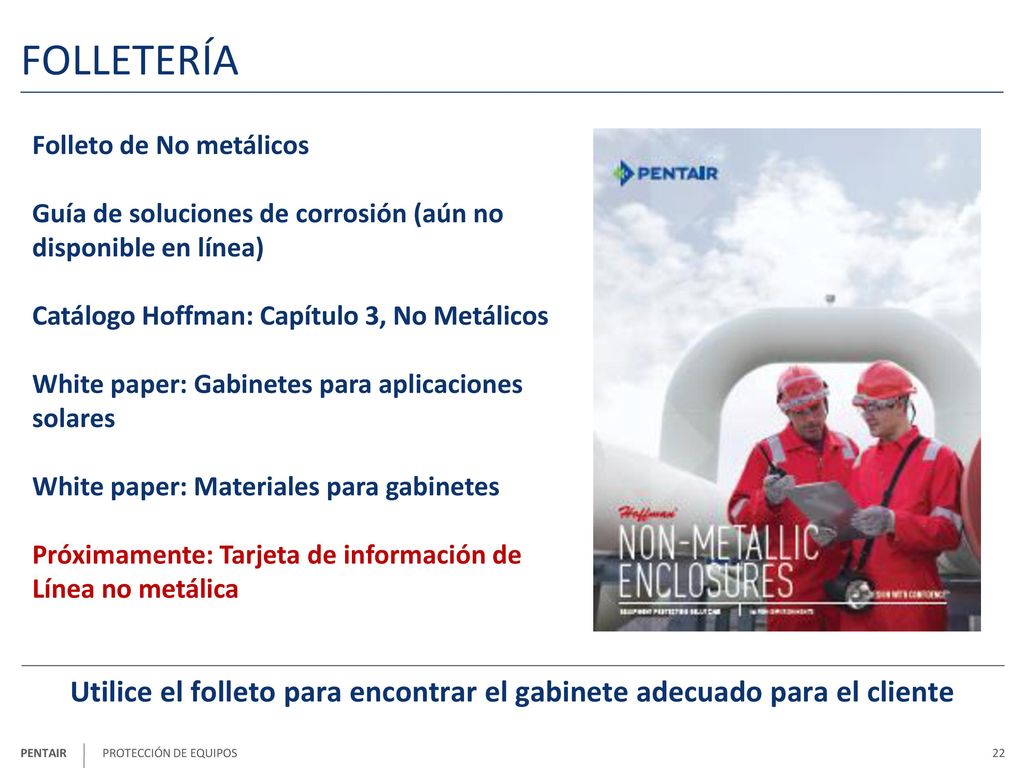

22 Utilice el folleto para encontrar el gabinete adecuado para el cliente
FOLLETERÍA Folleto de No metálicos Guía de soluciones de corrosión (aún no disponible en línea) Catálogo Hoffman: Capítulo 3, No Metálicos White paper: Gabinetes para aplicaciones solares White paper: Materiales para gabinetes Próximamente: Tarjeta de información de Línea no metálica Utilice el folleto para encontrar el gabinete adecuado para el cliente PROTECCIÓN DE EQUIPOS

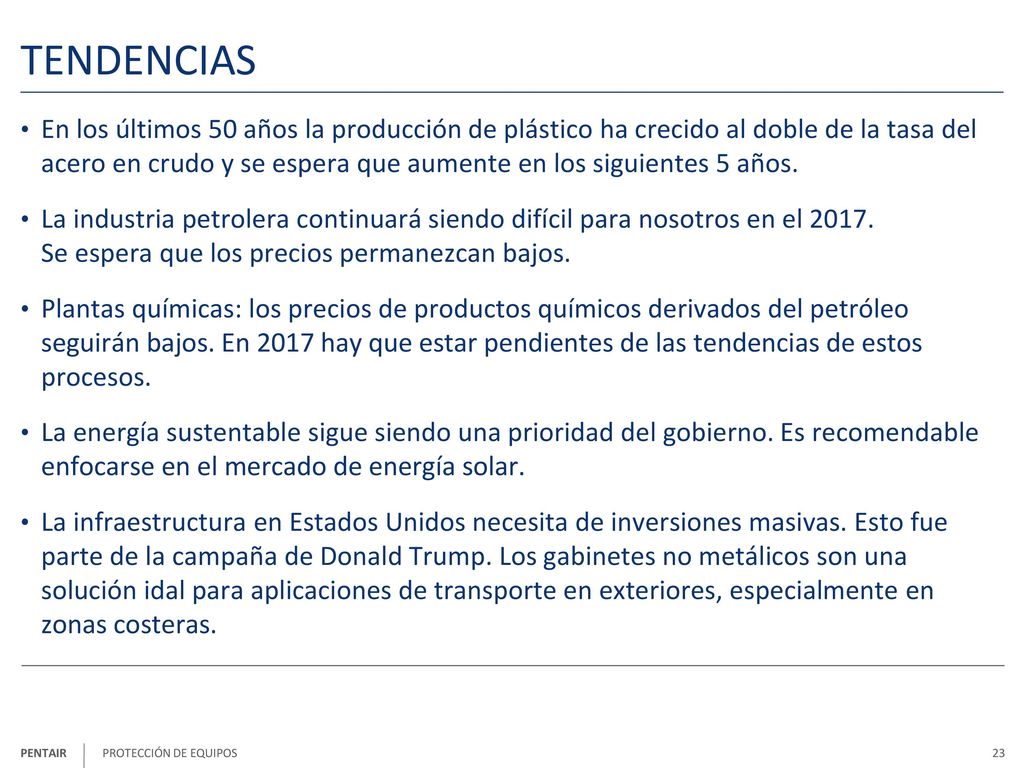

23 TENDENCIAS En los últimos 50 años la producción de plástico ha crecido al doble de la tasa del acero en crudo y se espera que aumente en los siguientes 5 años. La industria petrolera continuará siendo difícil para nosotros en el Se espera que los precios permanezcan bajos. Plantas químicas: los precios de productos químicos derivados del petróleo seguirán bajos. En 2017 hay que estar pendientes de las tendencias de estos procesos. La energía sustentable sigue siendo una prioridad del gobierno. Es recomendable enfocarse en el mercado de energía solar. La infraestructura en Estados Unidos necesita de inversiones masivas. Esto fue parte de la campaña de Donald Trump. Los gabinetes no metálicos son una solución idal para aplicaciones de transporte en exteriores, especialmente en zonas costeras. PROTECCIÓN DE EQUIPOS

24 Gracias Steve Graf steven.graf@pentair.com 763-203-1654
